YAMAHA YFM350R 2011 Manuale de Empleo (in Spanish)

10-2
10

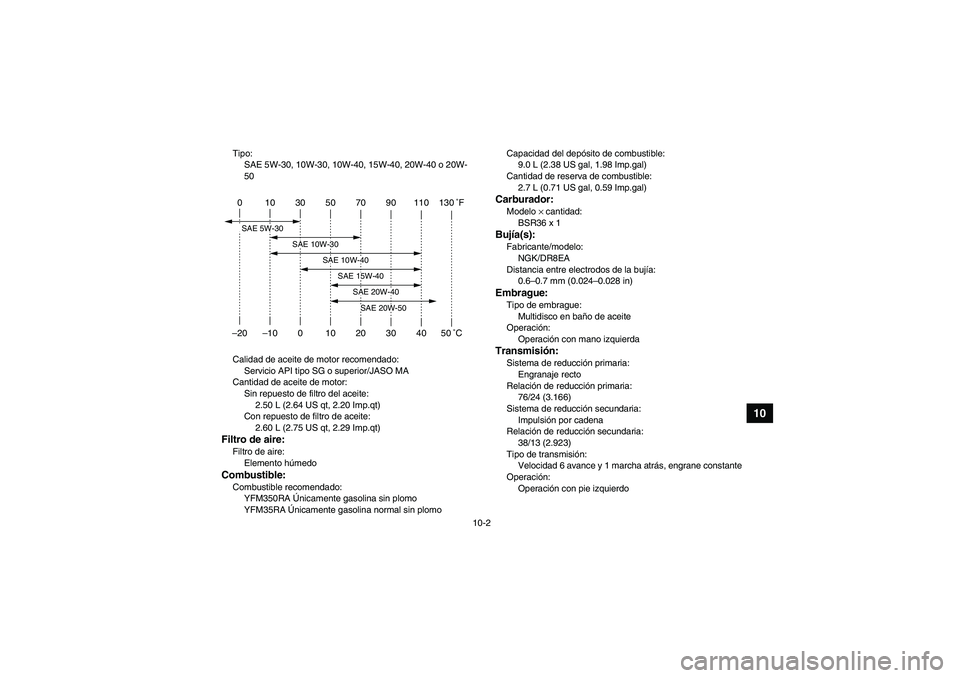

Tipo:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con repuesto de filtro de aceite:
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedoCombustible:Combustible recomendado:
YFM350RA Únicamente gasolina sin plomo
YFM35RA Únicamente gasolina normal sin plomoCapacidad del depósito de combustible:
9.0 L (2.38 US gal, 1.98 Imp.gal)
Cantidad de reserva de combustible:
2.7 L (0.71 US gal, 0.59 Imp.gal)
Carburador:Modelo × cantidad:
BSR36 x 1Bujía(s):Fabricante/modelo:
NGK/DR8EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Multidisco en baño de aceite
Operación:
Operación con mano izquierdaTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
76/24 (3.166)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
38/13 (2.923)
Tipo de transmisión:
Velocidad 6 avance y 1 marcha atrás, engrane constante
Operación:
Operación con pie izquierdo
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1BS61S0.book Page 2 Monday, April 12, 2010 2:02 PM

10-3
10

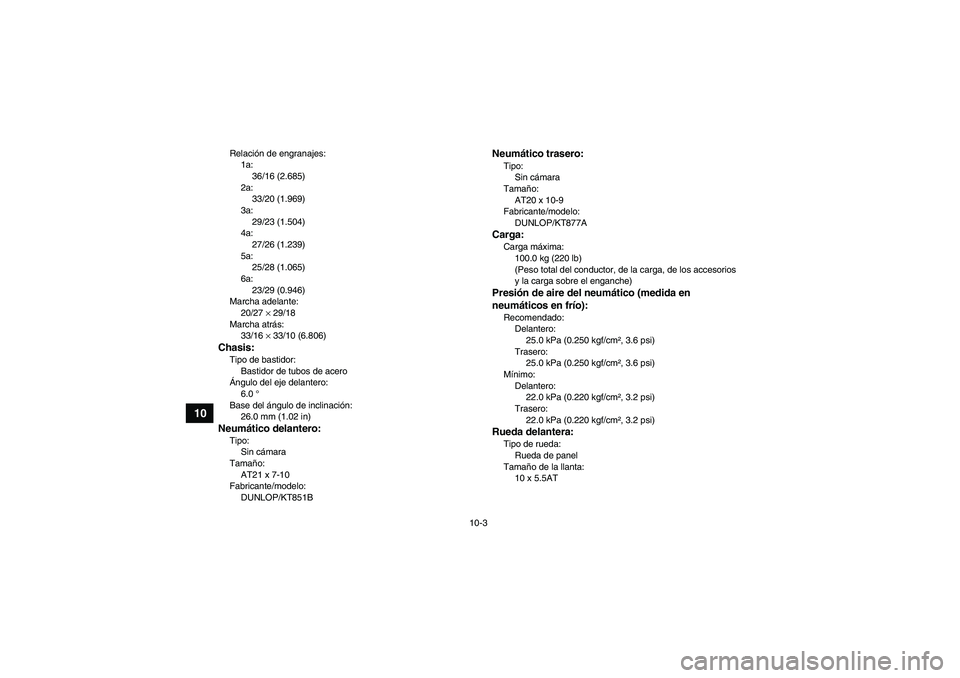

Relación de engranajes:
1a:
36/16 (2.685)
2a:
33/20 (1.969)
3a:
29/23 (1.504)
4a:
27/26 (1.239)
5a:
25/28 (1.065)
6a:
23/29 (0.946)
Marcha adelante:
20/27 × 29/18
Marcha atrás:
33/16 × 33/10 (6.806)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
6.0 °
Base del ángulo de inclinación:
26.0 mm (1.02 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT21 x 7-10
Fabricante/modelo:
DUNLOP/KT851B
Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT20 x 10-9
Fabricante/modelo:
DUNLOP/KT877ACarga:Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Trasero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Mínimo:
Delantero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Trasero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
10 x 5.5AT
U1BS61S0.book Page 3 Monday, April 12, 2010 2:02 PM

10-4
10

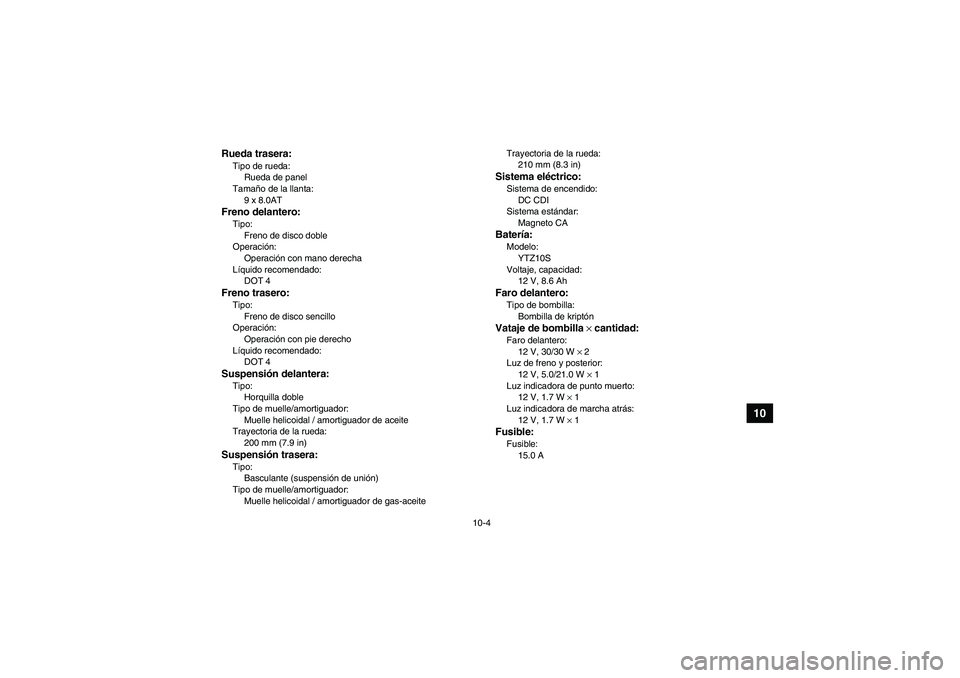

Rueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
9 x 8.0ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
200 mm (7.9 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceiteTrayectoria de la rueda:
210 mm (8.3 in)
Sistema eléctrico:Sistema de encendido:
DC CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30/30 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Luz indicadora de marcha atrás:
12 V, 1.7 W × 1Fusible:Fusible:
15.0 A
U1BS61S0.book Page 4 Monday, April 12, 2010 2:02 PM

11-1
11
SBU26000

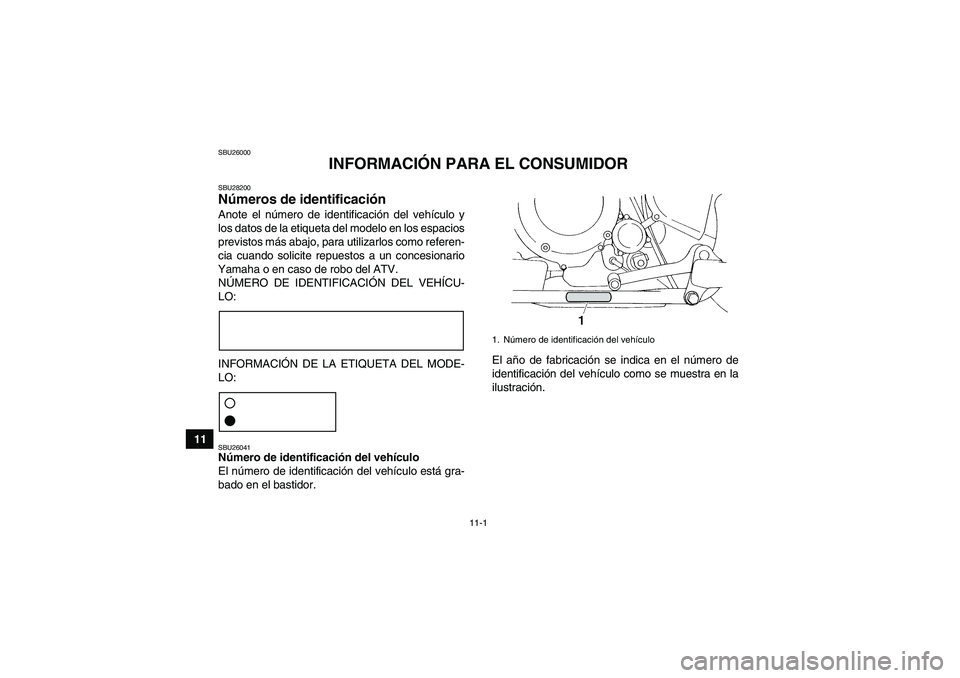

INFORMACIÓN PARA EL CONSUMIDOR
SBU28200Números de identificación Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
1. Número de identificación del vehículo
U1BS61S0.book Page 1 Monday, April 12, 2010 2:02 PM

11-2
11
NOTAEl número de identificación del vehículo se emplea

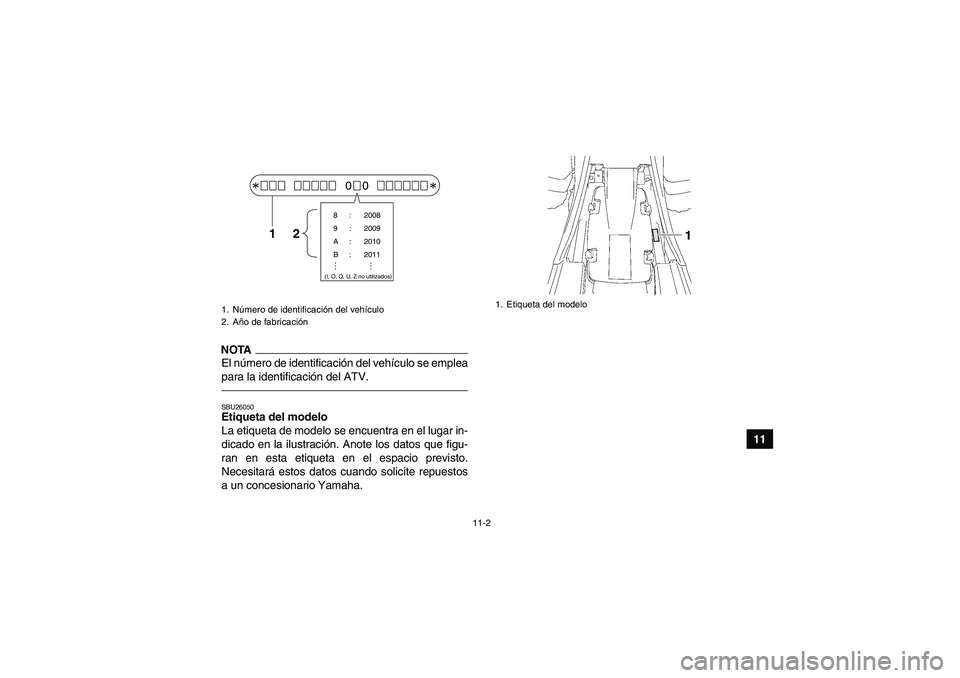

para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
1. Etiqueta del modelo
U1BS61S0.book Page 2 Monday, April 12, 2010 2:02 PM

INDEX
AAccesorios y carga ......................................................... 6-8
Aceite del motor y filtro de aceite ................................. 8-14
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-12BBatería .......................................................................... 8-42
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-48
Bombilla del faro, cambio ............................................. 8-46
Bujía, comprobación .................................................... 8-12CCables, comprobación y engrase ................................. 8-37
Cadena de transmisión .................................................. 5-5
Cadena de transmisión, engrase ................................. 8-36
Cambio ........................................................................... 6-4
Carburador, ajuste ....................................................... 8-23
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-39
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-14
Conjuntos amortiguadores, ajuste delantero ............... 4-13
Cuadro de identificación de averías ............................. 8-51
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6EEje de dirección, engrase ............................................. 8-42Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-7
Estacionamiento en una pendiente ................................ 6-7
Estárter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2
FFijaciones del bastidor ................................................... 5-7
Filtro de aire, limpieza .................................................. 8-18
Frenos .......................................................................... 8-25
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-45GGasolina .................................................................. 4-8, 5-4
Grifo de gasolina .......................................................... 4-10HHolgura de la válvula .................................................... 8-25IIdentificación de averías .............................................. 8-50
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-7
Interruptor de arranque .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-2
Interruptores de la luz de freno .................................... 8-31
Interruptores del manillar ............................................... 4-2
Interruptor principal ........................................................ 4-1JJuego de la cadena de transmisión ............................. 8-34
U1BS61S0.book Page 1 Monday, April 12, 2010 2:02 PM

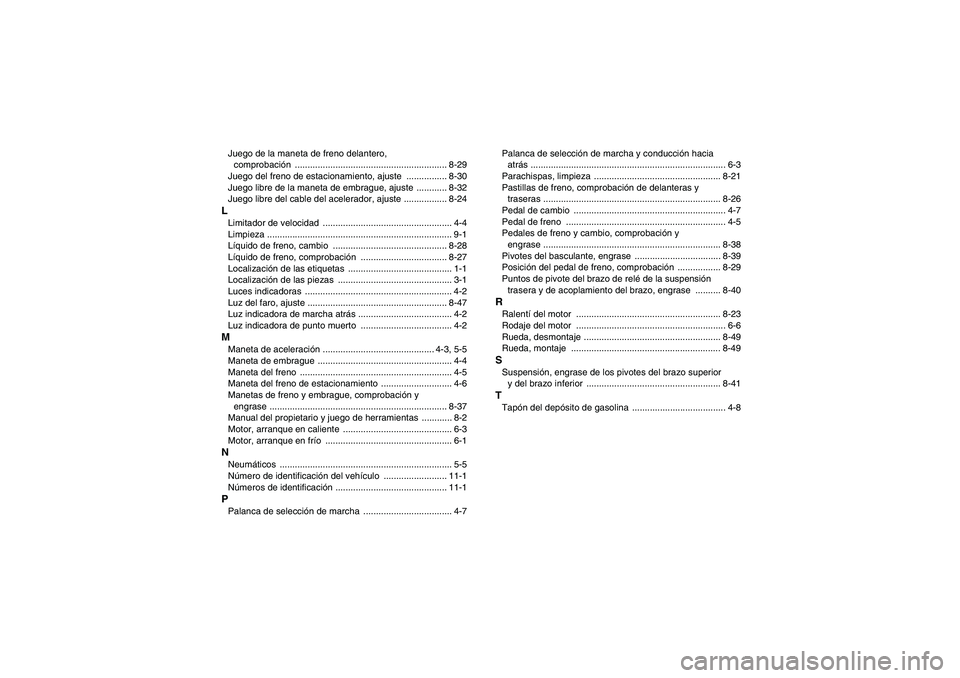

Juego de la maneta de freno delantero,
comprobación ............................................................ 8-29
Juego del freno de estacionamiento, ajuste ................ 8-30
Juego libre de la maneta de embrague, ajuste ............ 8-32
Juego libre del cable del acelerador, ajuste ................. 8-24LLimitador de velocidad ................................................... 4-4
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-28
Líquido de freno, comprobación .................................. 8-27
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras .......................................................... 4-2
Luz del faro, ajuste ....................................................... 8-47
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleración ............................................ 4-3, 5-5
Maneta de embrague ..................................................... 4-4
Maneta del freno ............................................................ 4-5
Maneta del freno de estacionamiento ............................ 4-6
Manetas de freno y embrague, comprobación y
engrase ...................................................................... 8-37
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1PPalanca de selección de marcha ................................... 4-7Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-3
Parachispas, limpieza .................................................. 8-21
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-26
Pedal de cambio ............................................................ 4-7
Pedal de freno ............................................................... 4-5
Pedales de freno y cambio, comprobación y
engrase ...................................................................... 8-38
Pivotes del basculante, engrase .................................. 8-39
Posición del pedal de freno, comprobación ................. 8-29
Puntos de pivote del brazo de relé de la suspensión
trasera y de acoplamiento del brazo, engrase .......... 8-40
RRalentí del motor ......................................................... 8-23
Rodaje del motor ........................................................... 6-6
Rueda, desmontaje ...................................................... 8-49
Rueda, montaje ........................................................... 8-49SSuspensión, engrase de los pivotes del brazo superior
y del brazo inferior ..................................................... 8-41TTapón del depósito de gasolina ..................................... 4-8
U1BS61S0.book Page 2 Monday, April 12, 2010 2:02 PM
