YAMAHA YFM350R 2012 Manuale de Empleo (in Spanish)

10-1
10
SBU25961

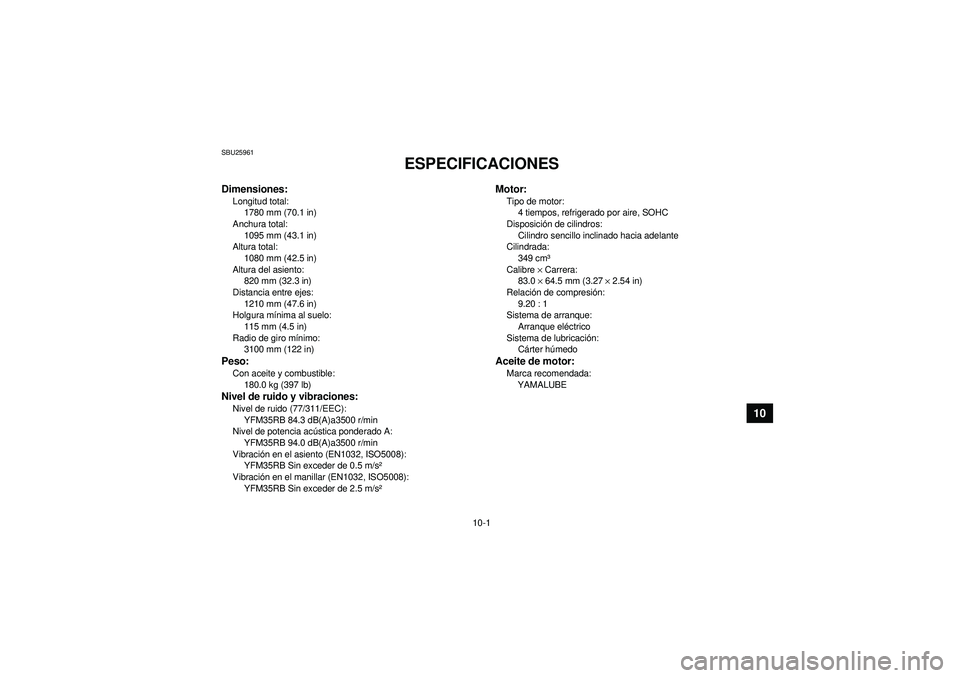

ESPECIFICACIONES
Dimensiones:Longitud total:1780 mm (70.1 in)
Anchura total: 1095 mm (43.1 in)
Altura total:
1080 mm (42.5 in)
Altura del asiento: 820 mm (32.3 in)
Distancia entre ejes: 1210 mm (47.6 in)
Holgura m ínima al suelo:
115 mm (4.5 in)
Radio de giro m ínimo:
3100 mm (122 in)Peso:Con aceite y combustible:
180.0 kg (397 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):YFM35RB 84.3 dB(A)a3500 r/min
Nivel de potencia ac ústica ponderado A:
YFM35RB 94.0 dB(A)a3500 r/min
Vibraci ón en el asiento (EN1032, ISO5008):
YFM35RB Sin exceder de 0.5 m/s ²
Vibraci ón en el manillar (EN1032, ISO5008):
YFM35RB Sin exceder de 2.5 m/s ²
Motor:Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposició n de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
349 cm ³
Calibre × Carrera:
83.0 × 64.5 mm (3.27 × 2.54 in)
Relaci ón de compresi ón:
9.20 : 1
Sistema de arranque:
Arranque elé ctrico
Sistema de lubricació n:
C árter h úmedoAceite de motor:Marca recomendada:
YAMALUBE
U1BS62S0.book Page 1 Monday, April 18, 2011 7:06 PM

10-2
10

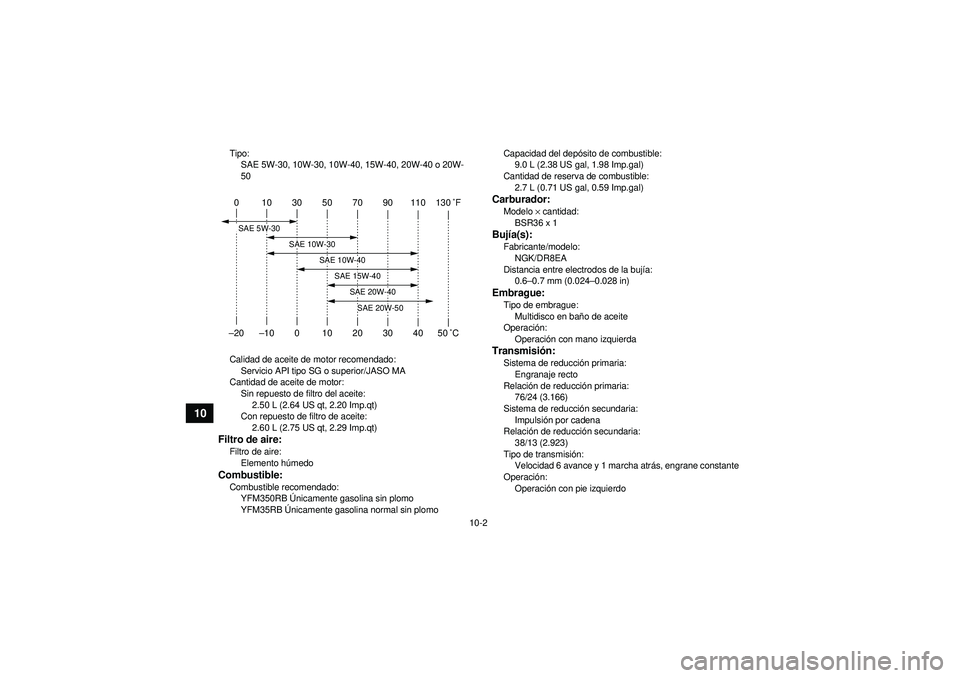

Tipo:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin repuesto de filtro del aceite:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con repuesto de filtro de aceite: 2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento h úmedoCombustible:Combustible recomendado:
YFM350RB Únicamente gasolina sin plomo
YFM35RB Únicamente gasolina normal sin plomo Capacidad del depó
sito de combustible:
9.0 L (2.38 US gal, 1.98 Imp.gal)
Cantidad de reserva de combustible: 2.7 L (0.71 US gal, 0.59 Imp.gal)
Carburador:Modelo × cantidad:
BSR36 x 1Buj ía(s):Fabricante/modelo:
NGK/DR8EA
Distancia entre electrodos de la buj ía:
0.6 –0.7 mm (0.024 –0.028 in)Embrague:Tipo de embrague:
Multidisco en ba ño de aceite
Operaci ón:
Operaci ón con mano izquierdaTransmisió n:Sistema de reducci ón primaria:
Engranaje recto
Relació n de reducci ón primaria:
76/24 (3.166)
Sistema de reducci ón secundaria:
Impulsi ón por cadena
Relació n de reducci ón secundaria:
38/13 (2.923)
Tipo de transmisi ón:
Velocidad 6 avance y 1 marcha atr ás, engrane constante
Operaci ón:
Operaci ón con pie izquierdo
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1BS62S0.book Page 2 Monday, April 18, 2011 7:06 PM

10-3
10
Relación de engranajes:
1a:
36/16 (2.685)
2a: 33/20 (1.969)
3a: 29/23 (1.504)
4a:
27/26 (1.239)
5a: 25/28 (1.065)
6a: 23/29 (0.946)
Marcha adelante:
20/27 × 29/18
Marcha atr ás:
33/16 × 33/10 (6.806)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero: 6.0 °
Base del ángulo de inclinaci ón:
26.0 mm (1.02 in)Neum ático delantero:Tipo:
Sin cá mara
Tama ño:
AT21 x 7-10
Fabricante/modelo:
DUNLOP/KT851B
Neum ático trasero:Tipo:
Sin cá mara
Tama ño:
AT20 x 10-9
Fabricante/modelo: DUNLOP/KT877ACarga:Carga m áxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presi ón de aire del neum ático (medida en
neum áticos en fr ío):Recomendado:
Delantero:
25.0 kPa (0.250 kgf/cm ², 3.6 psi)
Trasero: 25.0 kPa (0.250 kgf/cm ², 3.6 psi)
Mí nimo:
Delantero: 22.0 kPa (0.220 kgf/cm ², 3.2 psi)
Trasero: 22.0 kPa (0.220 kgf/cm ², 3.2 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tama ño de la llanta:
10 x 5.5AT
U1BS62S0.book Page 3 Monday, April 18, 2011 7:06 PM

10-4
10

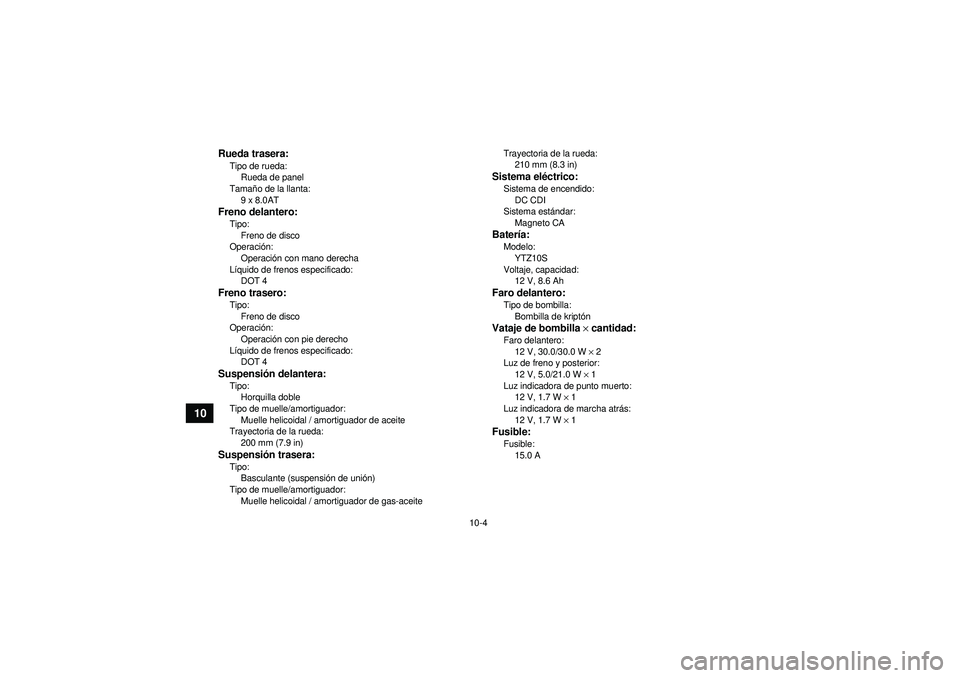

Rueda trasera:Tipo de rueda:Rueda de panel
Tama ño de la llanta:
9 x 8.0ATFreno delantero:Tipo: Freno de disco
Operaci ón:
Operació n con mano derecha
L íquido de frenos especificado:
DOT 4Freno trasero:Tipo:
Freno de disco
Operaci ón:
Operació n con pie derecho
L íquido de frenos especificado:
DOT 4Suspensi ón delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
200 mm (7.9 in)Suspensi ón trasera:Tipo:
Basculante (suspensi ón de unió n)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite Trayectoria de la rueda:
210 mm (8.3 in)
Sistema el éctrico:Sistema de encendido:
DC CDI
Sistema est ándar:
Magneto CABater ía:Modelo:
YTZ10S
Voltaje, capacidad: 12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla de kript ónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto: 12 V, 1.7 W × 1
Luz indicadora de marcha atr ás:
12 V, 1.7 W × 1Fusible:Fusible:
15.0 A
U1BS62S0.book Page 4 Monday, April 18, 2011 7:06 PM

10-5
10

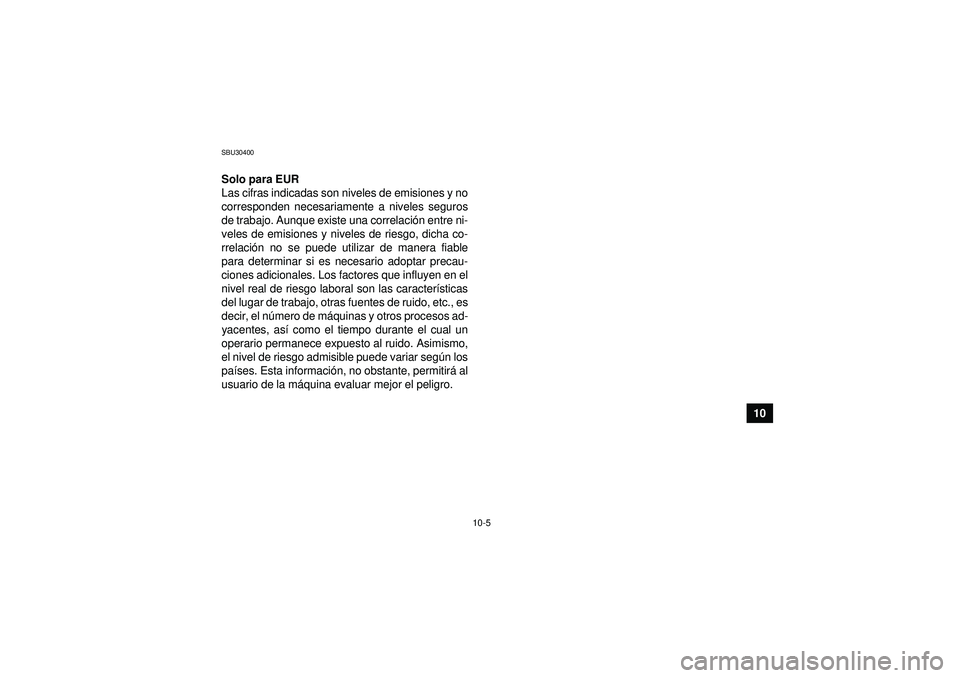

SBU30400Solo para EUR
Las cifras indicadas son niveles de emisiones y no
corresponden necesariamente a niveles seguros
de trabajo. Aunque existe una correlación entre ni-
veles de emisiones y niveles de riesgo, dicha co-
rrelaci ón no se puede utilizar de manera fiable
para determinar si es necesario adoptar precau-
ciones adicionales. Los factores que influyen en el
nivel real de riesgo laboral son las caracter ísticas
del lugar de trabajo, otras fuentes de ruido, etc., es
decir, el n úmero de má quinas y otros procesos ad-
yacentes, as í como el tiempo durante el cual un
operario permanece expuesto al ruido. Asimismo,
el nivel de riesgo admisible puede variar segú n los
pa íses. Esta informaci ón, no obstante, permitir á al
usuario de la m áquina evaluar mejor el peligro.U1BS62S0.book Page 5 Monday, April 18, 2011 7:06 PM

11-1
11
SBU26000

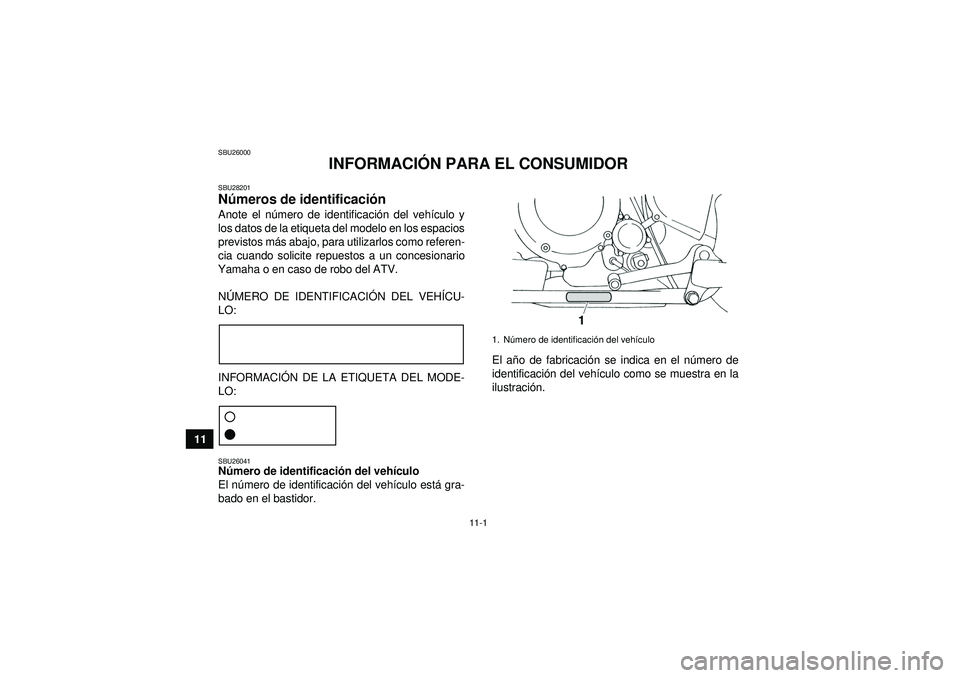

INFORMACIÓN PARA EL CONSUMIDOR
SBU28201Números de identificaci ón Anote el n úmero de identificaci ón del veh ículo y
los datos de la etiqueta del modelo en los espacios
previstos m ás abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
N Ú MERO DE IDENTIFICACI ÓN DEL VEH ÍCU-
LO:
INFORMACI ÓN DE LA ETIQUETA DEL MODE-
LO:SBU26041N úmero de identificaci ón del veh ículo
El n úmero de identificaci ón del veh ículo est á gra-
bado en el bastidor. El a
ño de fabricaci ón se indica en el n úmero de
identificaci ón del veh ículo como se muestra en la
ilustració n.
1. Número de identificaci ón del vehí culo
U1BS62S0.book Page 1 Monday, April 18, 2011 7:06 PM

11-2
11

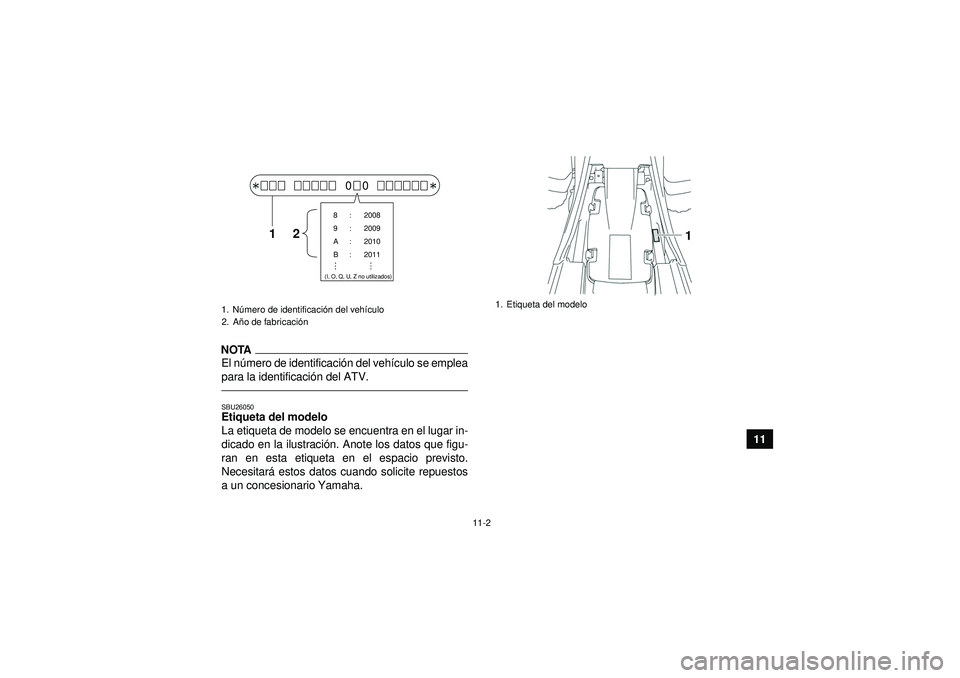

NOTAEl número de identificaci ón del vehí culo se emplea
para la identificaci ón del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustraci ón. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitar á estos datos cuando solicite repuestos
a un concesionario Yamaha.1. N úmero de identificaci ón del vehí culo
2. A ño de fabricaci ón
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
1. Etiqueta del modelo
U1BS62S0.book Page 2 Monday, April 18, 2011 7:06 PM

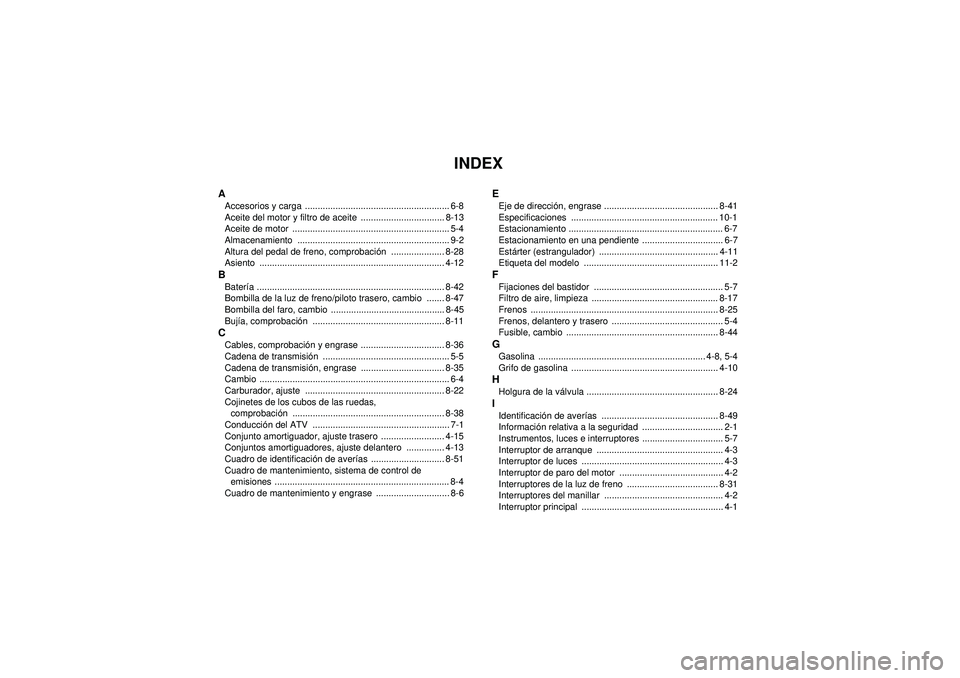

INDEX
AAccesorios y carga ......................................................... 6-8
Aceite del motor y filtro de aceite ................................. 8-13
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Altura del pedal de freno, comprobación ..................... 8-28
Asiento ......................................................................... 4-12BBater ía .......................................................................... 8-42
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-47
Bombilla del faro, cambio ............................................. 8-45
Buj ía, comprobaci ón .................................................... 8-11CCables, comprobació n y engrase ................................. 8-36
Cadena de transmisi ón .................................................. 5-5
Cadena de transmisi ón, engrase ................................. 8-35
Cambio ........................................................................... 6-4
Carburador, ajuste ....................................................... 8-22
Cojinetes de los cubos de las ruedas, comprobaci ón ............................................................ 8-38
Conducci ón del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-15
Conjuntos amortiguadores, ajuste delantero ............... 4-13
Cuadro de identificació n de averías ............................. 8-51
Cuadro de mantenimiento, sistema de control de emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6
EEje de direcci ón, engrase ............................................. 8-41
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-7
Estacionamiento en una pendiente ................................ 6-7
Est árter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-7
Filtro de aire, limpieza .................................................. 8-17
Frenos .......................................................................... 8-25
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-44GGasolina .................................................................. 4-8, 5-4
Grifo de gasolina .......................................................... 4-10HHolgura de la v álvula .................................................... 8-24IIdentificaci ón de aver ías .............................................. 8-49
Informaci ón relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-7
Interruptor de arranque .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-2
Interruptores de la luz de freno .................................... 8-31
Interruptores del manillar ............................................... 4-2
Interruptor principal ........................................................ 4-1
U1BS62S0.book Page 1 Monday, April 18, 2011 7:06 PM

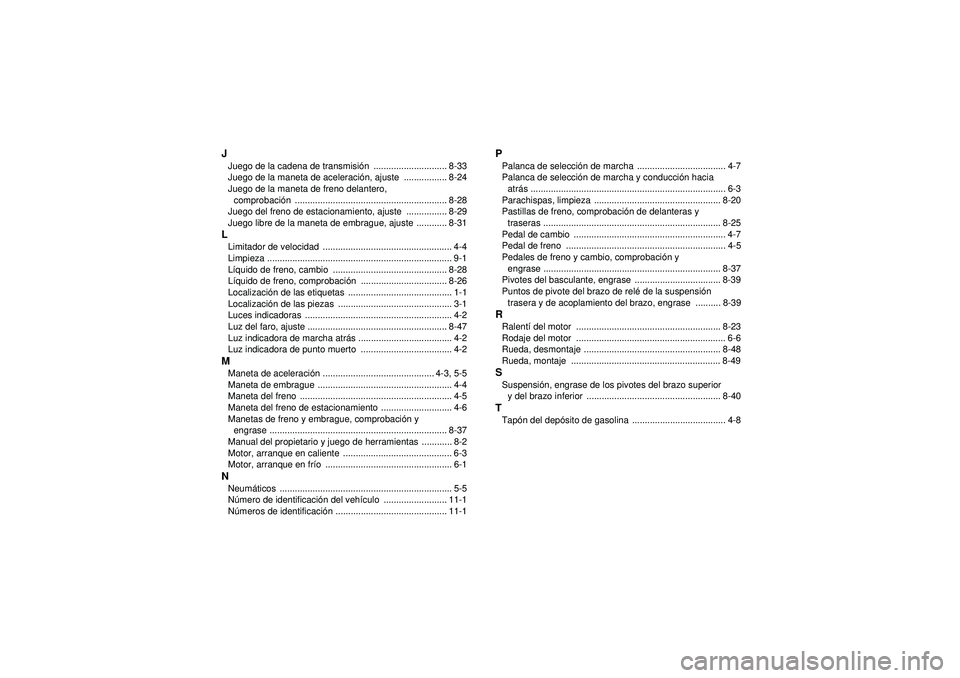

JJuego de la cadena de transmisión ............................. 8-33
Juego de la maneta de aceleraci ón, ajuste ................. 8-24
Juego de la maneta de freno delantero,
comprobaci ón ............................................................ 8-28
Juego del freno de estacionamiento, ajuste ................ 8-29
Juego libre de la maneta de embrague, ajuste ............ 8-31LLimitador de velocidad ................................................... 4-4
Limpieza ......................................................................... 9-1
L íquido de freno, cambio ............................................. 8-28
L íquido de freno, comprobaci ón .................................. 8-26
Localizaci ón de las etiquetas ......................................... 1-1
Localizaci ón de las piezas ............................................. 3-1
Luces indicadoras .......................................................... 4-2
Luz del faro, ajuste ....................................................... 8-47
Luz indicadora de marcha atr ás ..................................... 4-2
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleraci ón ............................................ 4-3, 5-5
Maneta de embrague ..................................................... 4-4
Maneta del freno ............................................................ 4-5
Maneta del freno de estacionamiento ............................ 4-6
Manetas de freno y embrague, comprobaci ón y
engrase ...................................................................... 8-37
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en fr ío .................................................. 6-1NNeum áticos .................................................................... 5-5
N úmero de identificaci ón del vehí culo ......................... 11-1
N úmeros de identificaci ón ............................................ 11-1
PPalanca de selecci ón de marcha ................................... 4-7
Palanca de selecci ón de marcha y conducci ón hacia
atr ás ............................................................................. 6-3
Parachispas, limpieza .................................................. 8-20
Pastillas de freno, comprobaci ón de delanteras y
traseras ...................................................................... 8-25
Pedal de cambio ............................................................ 4-7
Pedal de freno ............................................................... 4-5
Pedales de freno y cambio, comprobaci ón y
engrase ...................................................................... 8-37
Pivotes del basculante, engrase .................................. 8-39
Puntos de pivote del brazo de rel é de la suspensi ón
trasera y de acoplamiento del brazo, engrase .......... 8-39RRalent í del motor ......................................................... 8-23
Rodaje del motor ........................................................... 6-6
Rueda, desmontaje ...................................................... 8-48
Rueda, montaje ........................................................... 8-49SSuspensi ón, engrase de los pivotes del brazo superior
y del brazo inferior ..................................................... 8-40TTap ón del depó sito de gasolina ..................................... 4-8
U1BS62S0.book Page 2 Monday, April 18, 2011 7:06 PM

IMPRESO EN PAPEL RECICLADOIMPRESO EN JAPÓN
2011.05-0.5 ×1 CR
(S)
U1BS62S0.book Page 1 Monday, April 18, 2011 7:06 PM
