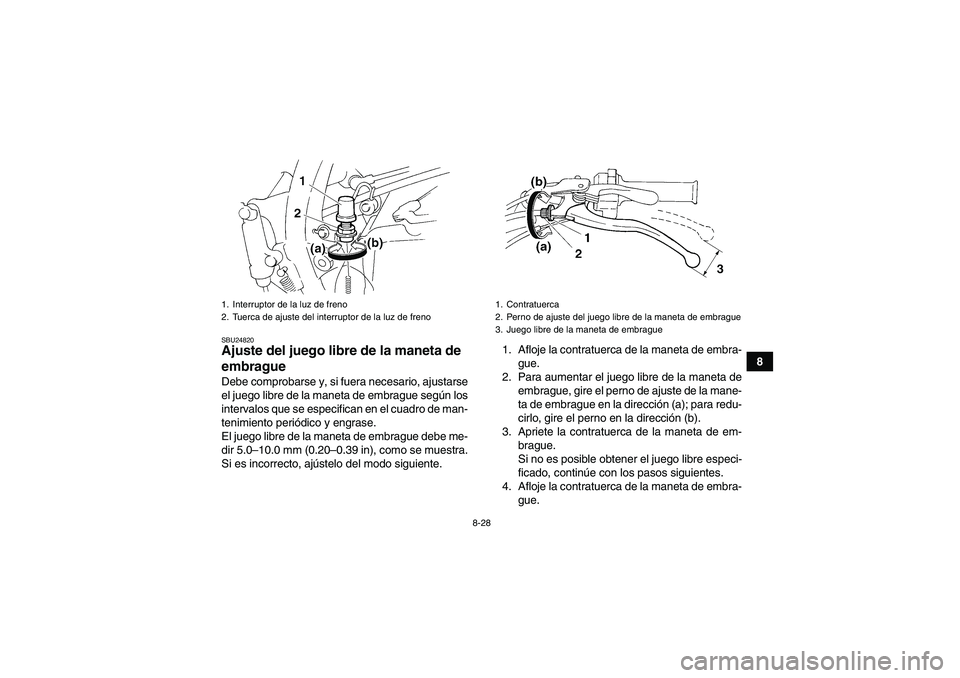

SBU24820Ajuste del juego libre de la maneta de
embrague Debe comprobarse y, si fuera necesario, ajustarse
el juego libre de la maneta de embrague según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
El juego libre de la maneta de embrague debe me-
dir 5.0–10.0 mm (0.20–0.39 in), como se muestra.
Si es incorrecto, ajústelo del modo siguiente.1. Afloje la contratuerca de la maneta de embra-
gue.
2. Para aumentar el juego libre de la maneta de
embrague, gire el perno de ajuste de la mane-
ta de embrague en la dirección (a); para redu-
cirlo, gire el perno en la dirección (b).
3. Apriete la contratuerca de la maneta de em-
brague.
Si no es posible obtener el juego libre especi-
ficado, continúe con los pasos siguientes.
4. Afloje la contratuerca de la maneta de embra-
gue.1. Interruptor de la luz de freno
2. Tuerca de ajuste del interruptor de la luz de freno
1. Contratuerca
2. Perno de ajuste del juego libre de la maneta de embrague
3. Juego libre de la maneta de embrague
U10P60S0.book Page 28 Thursday, June 15, 2006 5:23 PM

8-29

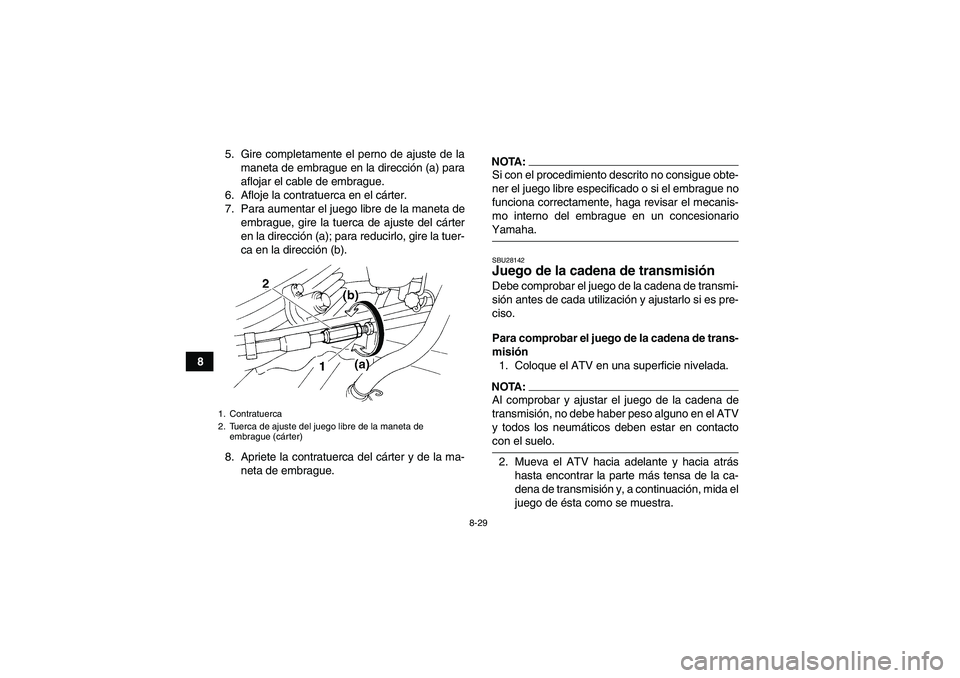

85. Gire completamente el perno de ajuste de la
maneta de embrague en la dirección (a) para
aflojar el cable de embrague.
6. Afloje la contratuerca en el cárter.
7. Para aumentar el juego libre de la maneta de
embrague, gire la tuerca de ajuste del cárter
en la dirección (a); para reducirlo, gire la tuer-
ca en la dirección (b).
8. Apriete la contratuerca del cárter y de la ma-
neta de embrague.
NOTA:Si con el procedimiento descrito no consigue obte-
ner el juego libre especificado o si el embrague no
funciona correctamente, haga revisar el mecanis-
mo interno del embrague en un concesionarioYamaha.SBU28142Juego de la cadena de transmisión Debe comprobar el juego de la cadena de transmi-
sión antes de cada utilización y ajustarlo si es pre-
ciso.
Para comprobar el juego de la cadena de trans-
misión
1. Coloque el ATV en una superficie nivelada.NOTA:Al comprobar y ajustar el juego de la cadena de
transmisión, no debe haber peso alguno en el ATV
y todos los neumáticos deben estar en contactocon el suelo.
2. Mueva el ATV hacia adelante y hacia atrás
hasta encontrar la parte más tensa de la ca-
dena de transmisión y, a continuación, mida el
juego de ésta como se muestra.
1. Contratuerca
2. Tuerca de ajuste del juego libre de la maneta de
embrague (cárter)U10P60S0.book Page 29 Thursday, June 15, 2006 5:23 PM

8-30
8

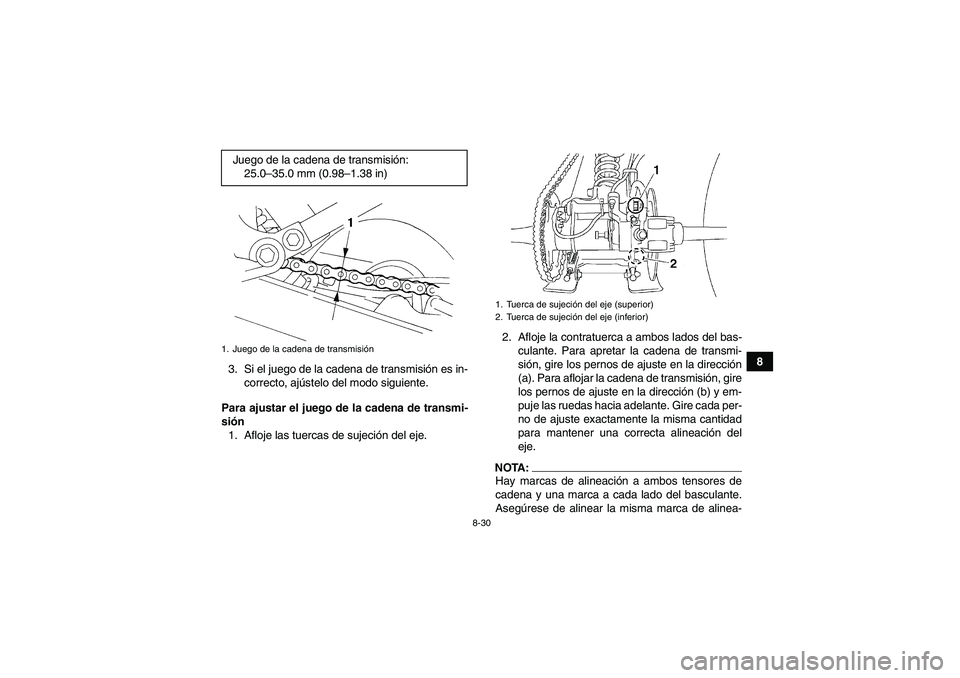

3. Si el juego de la cadena de transmisión es in-
correcto, ajústelo del modo siguiente.
Para ajustar el juego de la cadena de transmi-
sión
1. Afloje las tuercas de sujeción del eje.2. Afloje la contratuerca a ambos lados del bas-
culante. Para apretar la cadena de transmi-
sión, gire los pernos de ajuste en la dirección
(a). Para aflojar la cadena de transmisión, gire
los pernos de ajuste en la dirección (b) y em-
puje las ruedas hacia adelante. Gire cada per-
no de ajuste exactamente la misma cantidad
para mantener una correcta alineación del
eje.
NOTA:Hay marcas de alineación a ambos tensores de
cadena y una marca a cada lado del basculante.
Asegúrese de alinear la misma marca de alinea- Juego de la cadena de transmisión:
25.0–35.0 mm (0.98–1.38 in)
1. Juego de la cadena de transmisión
1. Tuerca de sujeción del eje (superior)
2. Tuerca de sujeción del eje (inferior)
U10P60S0.book Page 30 Thursday, June 15, 2006 5:23 PM

8-31
8ción a ambos lados de los tensores de cadena con
la marca de alineación en cualquiera de los lados
del basculante para la correcta alineación de la
rueda.ATENCION:SCB00541Un juego incorrecto de la cadena de transmi-
sión sobrecargará el motor y otros componen-
tes vitales del ATV y puede provocar que lacadena se salga o se rompa. Para evitarlo,
mantenga el juego de la cadena de transmisión
dentro de los límites especificados.
3. Apriete las contratuercas y las tuercas de su-
jeción del eje con los pares especificados.NOTA:Verifique que el borde curvado del soporte del
sensor de velocidad toque el cubo de la rueda tra-
sera cuando apriete las tuercas de sujeción deleje.
1. Contratuerca
2. Perno de ajuste del juego de la cadena de transmisión
3. Marcas de alineación
1. Soporte del sensor de velocidad
2. Cubo de la rueda trasera
3. Borde curvado
U10P60S0.book Page 31 Thursday, June 15, 2006 5:23 PM

8-32
8

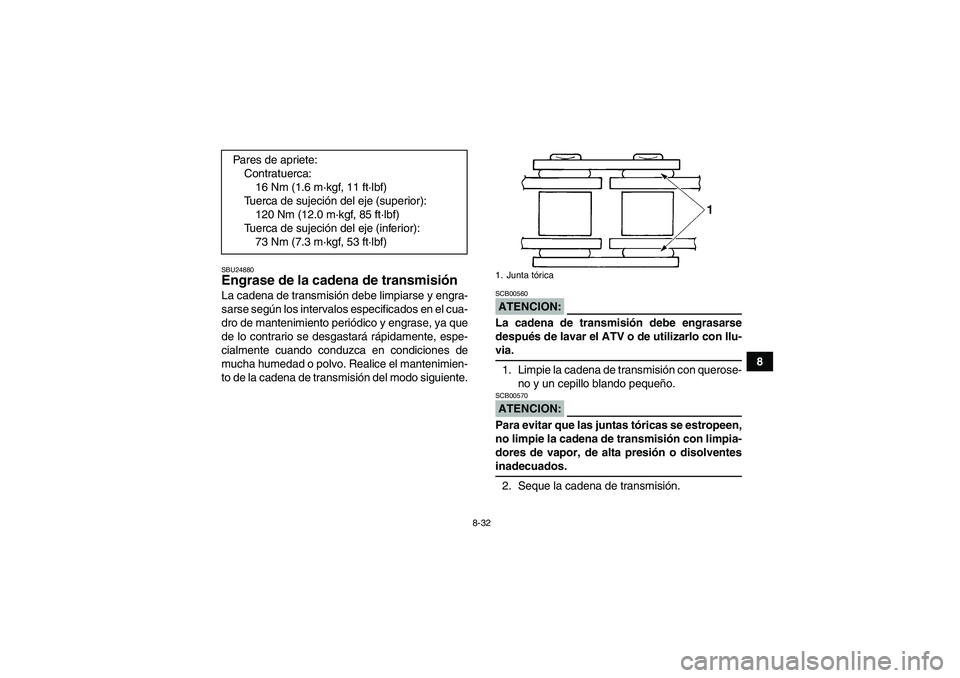

SBU24880Engrase de la cadena de transmisión La cadena de transmisión debe limpiarse y engra-
sarse según los intervalos especificados en el cua-
dro de mantenimiento periódico y engrase, ya que
de lo contrario se desgastará rápidamente, espe-
cialmente cuando conduzca en condiciones de
mucha humedad o polvo. Realice el mantenimien-
to de la cadena de transmisión del modo siguiente.
ATENCION:SCB00560La cadena de transmisión debe engrasarse
después de lavar el ATV o de utilizarlo con llu-via.
1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño.ATENCION:SCB00570Para evitar que las juntas tóricas se estropeen,
no limpie la cadena de transmisión con limpia-
dores de vapor, de alta presión o disolventesinadecuados.
2. Seque la cadena de transmisión. Pares de apriete:
Contratuerca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Tuerca de sujeción del eje (superior):
120 Nm (12.0 m·kgf, 85 ft·lbf)
Tuerca de sujeción del eje (inferior):
73 Nm (7.3 m·kgf, 53 ft·lbf)1. Junta tórica
U10P60S0.book Page 32 Thursday, June 15, 2006 5:23 PM

8-33

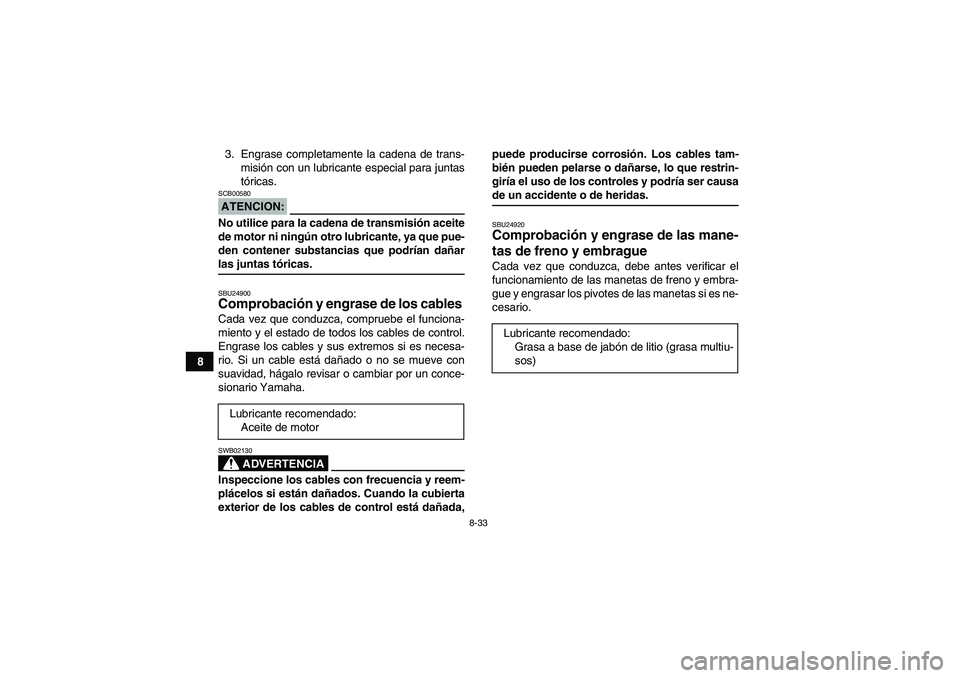

83. Engrase completamente la cadena de trans-
misión con un lubricante especial para juntas
tóricas.
ATENCION:SCB00580No utilice para la cadena de transmisión aceite
de motor ni ningún otro lubricante, ya que pue-
den contener substancias que podrían dañarlas juntas tóricas.SBU24900Comprobación y engrase de los cables Cada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02130Inspeccione los cables con frecuencia y reem-
plácelos si están dañados. Cuando la cubierta
exterior de los cables de control está dañada,puede producirse corrosión. Los cables tam-
bién pueden pelarse o dañarse, lo que restrin-
giría el uso de los controles y podría ser causa
de un accidente o de heridas.SBU24920Comprobación y engrase de las mane-
tas de freno y embrague Cada vez que conduzca, debe antes verificar el
funcionamiento de las manetas de freno y embra-
gue y engrasar los pivotes de las manetas si es ne-
cesario.
Lubricante recomendado:
Aceite de motorLubricante recomendado:
Grasa a base de jabón de litio (grasa multiu-
sos)
U10P60S0.book Page 33 Thursday, June 15, 2006 5:23 PM

8-34

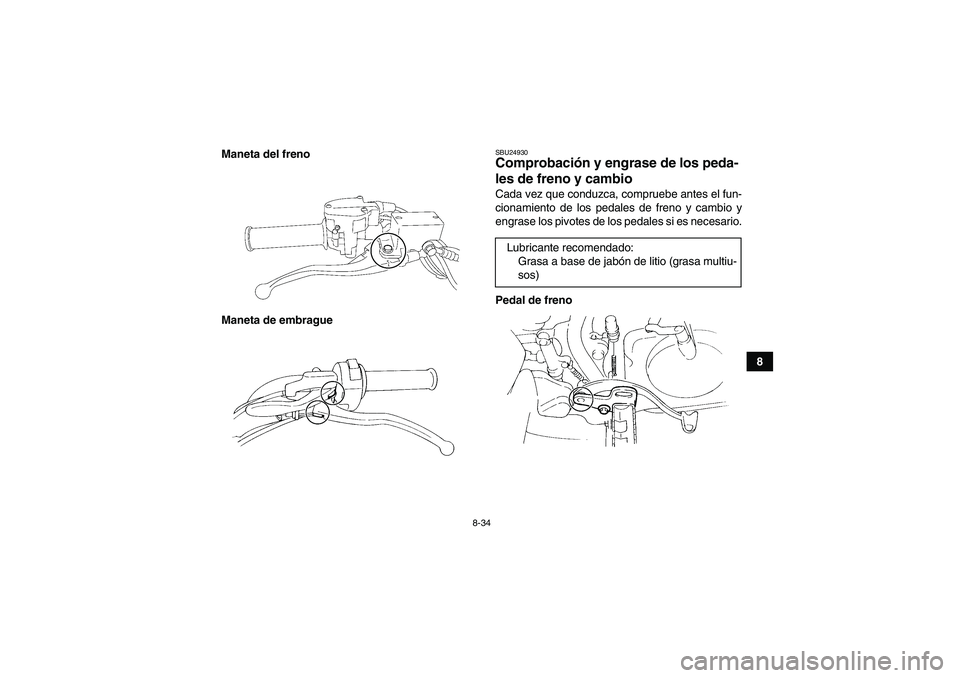

8 Maneta del freno
Maneta de embrague
SBU24930Comprobación y engrase de los peda-
les de freno y cambio Cada vez que conduzca, compruebe antes el fun-
cionamiento de los pedales de freno y cambio y
engrase los pivotes de los pedales si es necesario.
Pedal de frenoLubricante recomendado:
Grasa a base de jabón de litio (grasa multiu-
sos)
U10P60S0.book Page 34 Thursday, June 15, 2006 5:23 PM

8-35
8Pedal de cambio
SBU24961Comprobación de los cojinetes de las
ruedas Debe comprobar los cojinetes de las ruedas delan-
tera y trasera según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase. Si un cubo de la rueda se mueve o si no
gira con suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rueda.SBU24992Engrase de los pivotes del basculante Los pivotes del basculante se deben lubricar se-
gún los intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SBU25001Engrase de los puntos de pivote del
brazo de relé de la suspensión trasera
y de acoplamiento del brazo de acopla-
miento Los puntos de pivote del brazo de relé de la sus-
pensión trasera y del brazo de acoplamiento de-
ben lubricarse según los intervalos especificados
en el cuadro de mantenimiento periódico y engra-
se.
Engrase los puntos de pivote usando una pistola
de engrase.Lubricante recomendado:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa lubricante con jabón de litio
U10P60S0.book Page 35 Thursday, June 15, 2006 5:23 PM

8-36
8

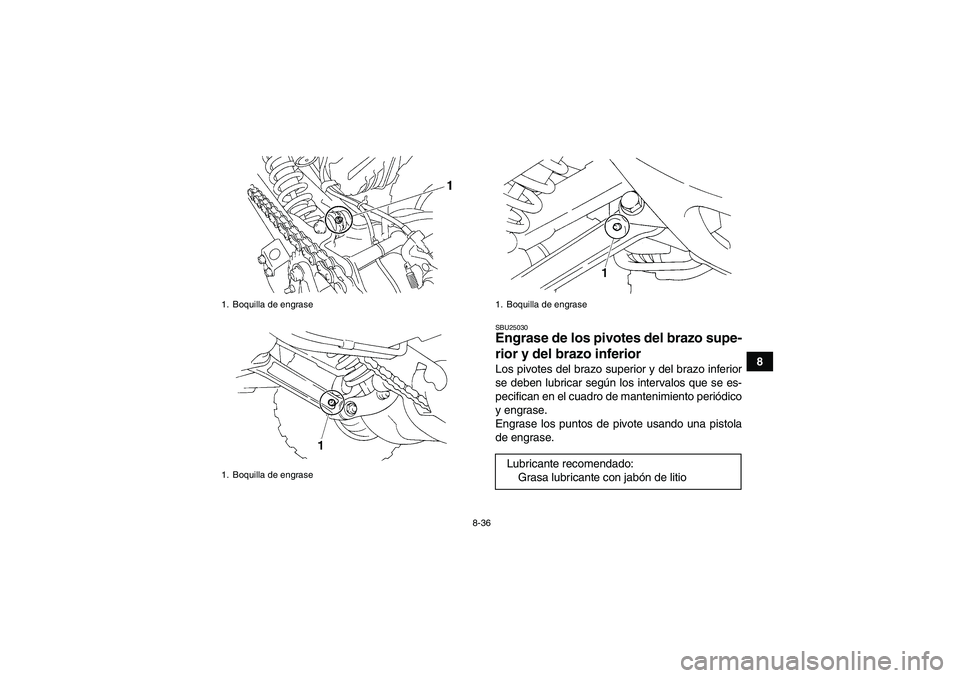

SBU25030Engrase de los pivotes del brazo supe-
rior y del brazo inferior Los pivotes del brazo superior y del brazo inferior
se deben lubricar según los intervalos que se es-
pecifican en el cuadro de mantenimiento periódico
y engrase.
Engrase los puntos de pivote usando una pistola
de engrase.
1. Boquilla de engrase
1. Boquilla de engrase
1. Boquilla de engraseLubricante recomendado:
Grasa lubricante con jabón de litio
U10P60S0.book Page 36 Thursday, June 15, 2006 5:23 PM

8-37

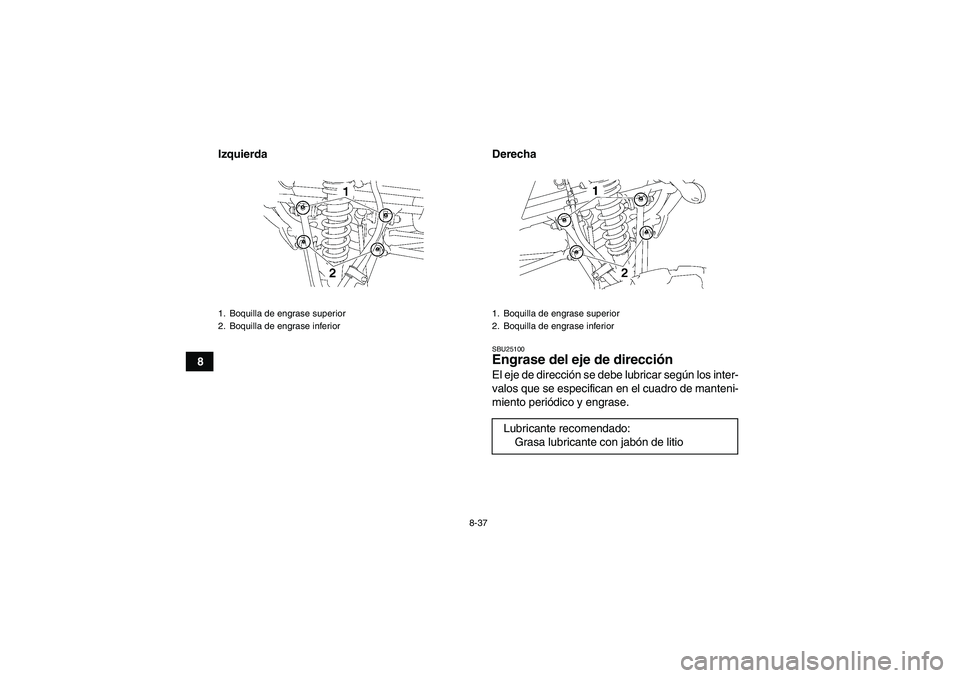

8Izquierda Derecha
SBU25100Engrase del eje de dirección El eje de dirección se debe lubricar según los inter-
valos que se especifican en el cuadro de manteni-
miento periódico y engrase.
1. Boquilla de engrase superior
2. Boquilla de engrase inferior
1. Boquilla de engrase superior
2. Boquilla de engrase inferiorLubricante recomendado:
Grasa lubricante con jabón de litio
