6-3
6 préserver l’énergie de la batterie. Ne pas actionner
le démarreur pendant plus de 10 secondes d’affi-
lée.
7. Lorsque le moteur est mis en marche le star-
ter à la position (1), placer celui-ci à la position
(2) pour réchauffer le moteur. Lorsque le mo-
teur est mis en marche le starter à la position
(2), maintenir cette position pour réchauffer le
moteur.ATTENTION:FCB00160Pour prolonger la durée de service du moteur,
toujours le faire chauffer avant de démarrer. Ne
jamais accélérer brutalement tant que le mo-teur est froid !
8. Poursuivre la réchauffe du moteur jusqu’à ce
que le ralenti soit régulier, puis remettre le
starter à la position (3) avant de démarrer.N.B.:Le moteur est chaud lorsqu’il répond normalementà l’accélération le starter fermé.
FBU20291Mise en marche d’un moteur chaud Le procédé est identique à celui de la mise en mar-
che d’un moteur froid, à part qu’il soit inutile d’utili-
ser le starter lorsque le moteur est chaud. Il con-
vient plutôt de donner un peu de gaz lors de la
mise en marche du moteur.FBU20340Fonctionnement du sélecteur de mar-
che et conduite en marche arrière ATTENTION:FCB00170Arrêter le véhicule avant de changer de vi-
tesse, sous peine d’endommager la boîte de vi-tesses.
Passage des rapports : passage de la marche
arrière à la marche avant
1. Arrêter le VTT.
2. Tirer sur le levier d’embrayage pour débrayer.
3. Actionner la pédale de frein.
4. Tirer le pommeau du sélecteur de marche
vers le haut tout en déplaçant le sélecteur de
marche vers l’avant jusqu’à ce qu’il arrive en
butée.
U10P60F0.book Page 3 Thursday, June 15, 2006 3:27 PM

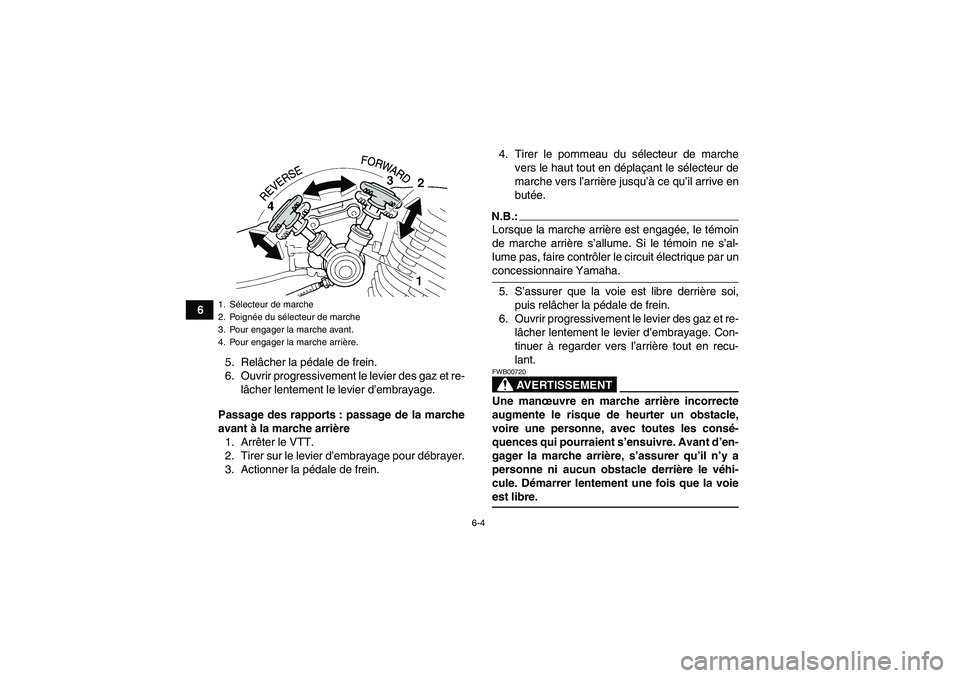

6-4
6
5. Relâcher la pédale de frein.
6. Ouvrir progressivement le levier des gaz et re-
lâcher lentement le levier d’embrayage.
Passage des rapports : passage de la marche
avant à la marche arrière
1. Arrêter le VTT.
2. Tirer sur le levier d’embrayage pour débrayer.
3. Actionner la pédale de frein.4. Tirer le pommeau du sélecteur de marche
vers le haut tout en déplaçant le sélecteur de
marche vers l’arrière jusqu’à ce qu’il arrive en
butée.
N.B.:Lorsque la marche arrière est engagée, le témoin
de marche arrière s’allume. Si le témoin ne s’al-
lume pas, faire contrôler le circuit électrique par unconcessionnaire Yamaha.
5. S’assurer que la voie est libre derrière soi,
puis relâcher la pédale de frein.
6. Ouvrir progressivement le levier des gaz et re-
lâcher lentement le levier d’embrayage. Con-
tinuer à regarder vers l’arrière tout en recu-
lant.
AVERTISSEMENT
FWB00720Une manœuvre en marche arrière incorrecte
augmente le risque de heurter un obstacle,
voire une personne, avec toutes les consé-
quences qui pourraient s’ensuivre. Avant d’en-
gager la marche arrière, s’assurer qu’il n’y a
personne ni aucun obstacle derrière le véhi-
cule. Démarrer lentement une fois que la voieest libre.
1. Sélecteur de marche
2. Poignée du sélecteur de marche
3. Pour engager la marche avant.
4. Pour engager la marche arrière.U10P60F0.book Page 4 Thursday, June 15, 2006 3:27 PM

6-5
6
FBU20530Passage des vitesses Ce VTT est équipé d’une boîte de vitesses à 6 rap-
ports en marche avant et 1 rapport en marche ar-
rière. La boîte de vitesses permet de contrôler la
puissance disponible à une vitesse donnée ou lors
des démarrages, des accélérations, des montées,
etc.
Pour sélectionner le point mort, relâcher le levier
des gaz, débrayer et appuyer plusieurs fois sur le
sélecteur de vitesses jusqu’à l’arrivée en butée.
Cette position correspond à la première vitesse.
Relever légèrement la pédale pour sélectionner le
point mort.
FBU28111Démarrage et accélération
1. Relâcher le levier des gaz, puis relâcher le
frein de stationnement.ATTENTION:FCB00200Toujours lâcher les gaz avant de changer les
vitesses, sous peine de risquer d’endommagerle moteur et la transmission.
2. Actionner le levier d’embrayage pour dé-
brayer.
3. Engager la première.
4. Donner du gaz progressivement tout en relâ-
chant lentement le levier d’embrayage.
AVERTISSEMENT
FWB02401Des pierres ou de la boue logées dans les
sculptures des pneus arrière pourraient être
projetées vers l’arrière lors des démarrages ou
accélérations. Démarrer ou accélérer prudem-
ment lors de la présence de tiers derrière le vé-hicule.
5. Dès que le VTT a atteint la vitesse adéquate,
relâcher les gaz tout en serrant rapidement le
levier d’embrayage.
1. Sélecteur de vitesses
2. Point mortU10P60F0.book Page 5 Thursday, June 15, 2006 3:27 PM

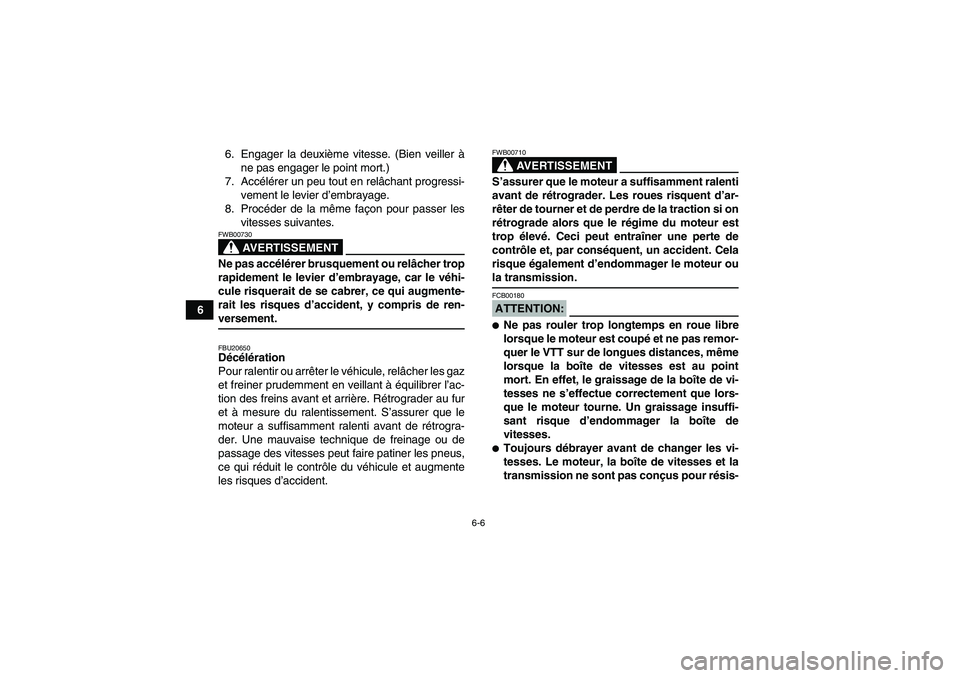

6-6
66. Engager la deuxième vitesse. (Bien veiller à
ne pas engager le point mort.)
7. Accélérer un peu tout en relâchant progressi-
vement le levier d’embrayage.
8. Procéder de la même façon pour passer les
vitesses suivantes.
AVERTISSEMENT
FWB00730Ne pas accélérer brusquement ou relâcher trop
rapidement le levier d’embrayage, car le véhi-
cule risquerait de se cabrer, ce qui augmente-
rait les risques d’accident, y compris de ren-versement.FBU20650Décélération
Pour ralentir ou arrêter le véhicule, relâcher les gaz
et freiner prudemment en veillant à équilibrer l’ac-
tion des freins avant et arrière. Rétrograder au fur
et à mesure du ralentissement. S’assurer que le
moteur a suffisamment ralenti avant de rétrogra-
der. Une mauvaise technique de freinage ou de
passage des vitesses peut faire patiner les pneus,
ce qui réduit le contrôle du véhicule et augmente
les risques d’accident.
AVERTISSEMENT
FWB00710S’assurer que le moteur a suffisamment ralenti
avant de rétrograder. Les roues risquent d’ar-
rêter de tourner et de perdre de la traction si on
rétrograde alors que le régime du moteur est
trop élevé. Ceci peut entraîner une perte de
contrôle et, par conséquent, un accident. Cela
risque également d’endommager le moteur oula transmission.ATTENTION:FCB00180
Ne pas rouler trop longtemps en roue libre
lorsque le moteur est coupé et ne pas remor-
quer le VTT sur de longues distances, même
lorsque la boîte de vitesses est au point
mort. En effet, le graissage de la boîte de vi-
tesses ne s’effectue correctement que lors-
que le moteur tourne. Un graissage insuffi-
sant risque d’endommager la boîte de
vitesses.
Toujours débrayer avant de changer les vi-
tesses. Le moteur, la boîte de vitesses et la
transmission ne sont pas conçus pour résis-
U10P60F0.book Page 6 Thursday, June 15, 2006 3:27 PM

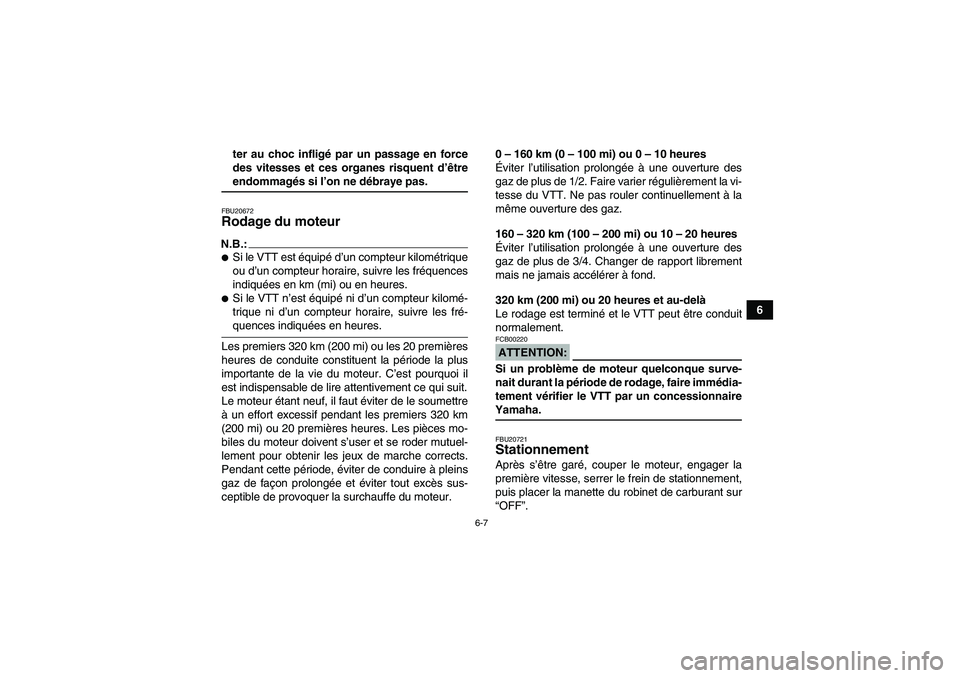

6-7
6 ter au choc infligé par un passage en force
des vitesses et ces organes risquent d’être
endommagés si l’on ne débraye pas.FBU20672Rodage du moteur N.B.:
Si le VTT est équipé d’un compteur kilométrique
ou d’un compteur horaire, suivre les fréquences
indiquées en km (mi) ou en heures.
Si le VTT n’est équipé ni d’un compteur kilomé-
trique ni d’un compteur horaire, suivre les fré-quences indiquées en heures.
Les premiers 320 km (200 mi) ou les 20 premières
heures de conduite constituent la période la plus
importante de la vie du moteur. C’est pourquoi il
est indispensable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le soumettre
à un effort excessif pendant les premiers 320 km
(200 mi) ou 20 premières heures. Les pièces mo-
biles du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche corrects.
Pendant cette période, éviter de conduire à pleins
gaz de façon prolongée et éviter tout excès sus-
ceptible de provoquer la surchauffe du moteur.0 – 160 km (0 – 100 mi) ou 0 – 10 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 1/2. Faire varier régulièrement la vi-
tesse du VTT. Ne pas rouler continuellement à la
même ouverture des gaz.
160 – 320 km (100 – 200 mi) ou 10 – 20 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 3/4. Changer de rapport librement
mais ne jamais accélérer à fond.
320 km (200 mi) ou 20 heures et au-delà
Le rodage est terminé et le VTT peut être conduit
normalement.
ATTENTION:FCB00220Si un problème de moteur quelconque surve-
nait durant la période de rodage, faire immédia-
tement vérifier le VTT par un concessionnaireYamaha.FBU20721Stationnement Après s’être garé, couper le moteur, engager la
première vitesse, serrer le frein de stationnement,
puis placer la manette du robinet de carburant sur
“OFF”.
U10P60F0.book Page 7 Thursday, June 15, 2006 3:27 PM

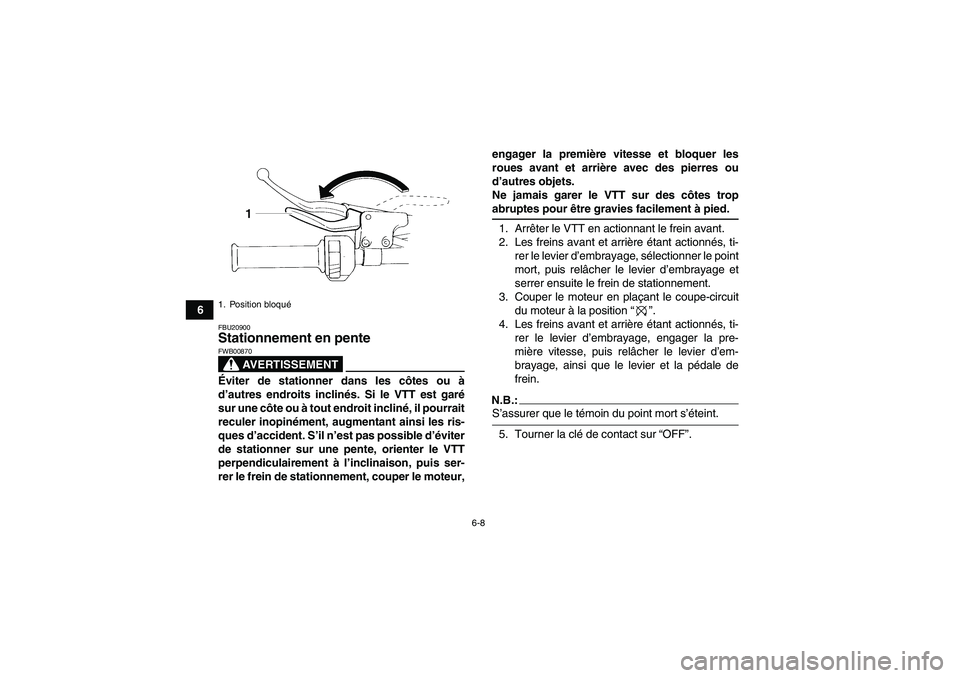

6-8
6
FBU20900Stationnement en pente
AVERTISSEMENT
FWB00870Éviter de stationner dans les côtes ou à
d’autres endroits inclinés. Si le VTT est garé
sur une côte ou à tout endroit incliné, il pourrait
reculer inopinément, augmentant ainsi les ris-
ques d’accident. S’il n’est pas possible d’éviter
de stationner sur une pente, orienter le VTT
perpendiculairement à l’inclinaison, puis ser-
rer le frein de stationnement, couper le moteur,engager la première vitesse et bloquer les
roues avant et arrière avec des pierres ou
d’autres objets.
Ne jamais garer le VTT sur des côtes trop
abruptes pour être gravies facilement à pied.
1. Arrêter le VTT en actionnant le frein avant.
2. Les freins avant et arrière étant actionnés, ti-
rer le levier d’embrayage, sélectionner le point
mort, puis relâcher le levier d’embrayage et
serrer ensuite le frein de stationnement.
3. Couper le moteur en plaçant le coupe-circuit
du moteur à la position “”.
4. Les freins avant et arrière étant actionnés, ti-
rer le levier d’embrayage, engager la pre-
mière vitesse, puis relâcher le levier d’em-
brayage, ainsi que le levier et la pédale de
frein.N.B.:S’assurer que le témoin du point mort s’éteint.
5. Tourner la clé de contact sur “OFF”.
1. Position bloquéU10P60F0.book Page 8 Thursday, June 15, 2006 3:27 PM

6-9
6
FBU20910Accessoires et chargement FBU20920Accessoires
Les accessoires peuvent réduire la tenue de route
et la maniabilité du VTT. Garder les points suivants
à l’esprit avant d’installer un accessoire ou de con-
duire un VTT équipé d’accessoires.
Ne choisir que des accessoires conçus spécia-
lement pour ce VTT. Les concessionnaires
Yamaha offrent un vaste choix d’accessoires
Yamaha d’origine. Des accessoires d’autres
marques sont également disponibles sur le mar-
ché. Yamaha n’étant toutefois pas en mesure de
tester tous les accessoires d’autres marques,elle ne peut donc garantir leur fiabilité. Choisir
des accessoires Yamaha d’origine ou des ac-
cessoires de conception et qualité équivalentes.

Les accessoires doivent être correctement mon-
tés et fixés. Un accessoire qui risque de bouger
ou de se détacher pendant la conduite peut ré-
duire la maniabilité du VTT.
Ne pas monter d’accessoire à un emplacement
où il risque de limiter le contrôle du VTT. Ne pas
attacher, par exemple, d’objet lourd ou encom-
brant la direction au guidon, d’accessoire limi-
tant la liberté de mouvement sur la selle ou d’ac-
cessoire limitant la visibilité.
Être particulièrement vigilant lors de la conduite
d’un VTT équipé d’accessoires. La tenue de
route et la maniabilité risquent d’être différentes.FBU20940Charge
Le VTT n’a pas été conçu pour le transport d’un
chargement ni pour le remorquage. Si des acces-
soires sont montés en vue du transport d’un char-
gement ou d’un remorquage, il convient de faire
preuve de bon sens et de discernement, car la sta-
bilité et la maniabilité du VTT pourraient être rédui-
tes. Garder les points suivants à l’espritlors du
montage d’accessoires :
U10P60F0.book Page 9 Thursday, June 15, 2006 3:27 PM

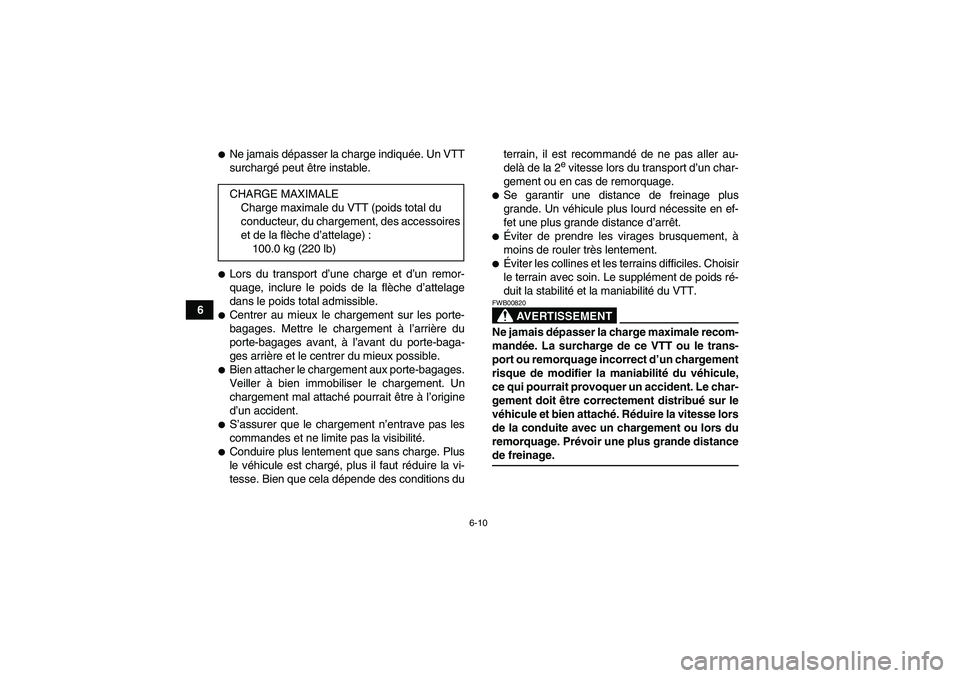

6-10
6

Ne jamais dépasser la charge indiquée. Un VTT
surchargé peut être instable.
Lors du transport d’une charge et d’un remor-
quage, inclure le poids de la flèche d’attelage
dans le poids total admissible.
Centrer au mieux le chargement sur les porte-
bagages. Mettre le chargement à l’arrière du
porte-bagages avant, à l’avant du porte-baga-
ges arrière et le centrer du mieux possible.
Bien attacher le chargement aux porte-bagages.
Veiller à bien immobiliser le chargement. Un
chargement mal attaché pourrait être à l’origine
d’un accident.
S’assurer que le chargement n’entrave pas les
commandes et ne limite pas la visibilité.
Conduire plus lentement que sans charge. Plus
le véhicule est chargé, plus il faut réduire la vi-
tesse. Bien que cela dépende des conditions duterrain, il est recommandé de ne pas aller au-
delà de la 2
e vitesse lors du transport d’un char-
gement ou en cas de remorquage.

Se garantir une distance de freinage plus
grande. Un véhicule plus lourd nécessite en ef-
fet une plus grande distance d’arrêt.
Éviter de prendre les virages brusquement, à
moins de rouler très lentement.
Éviter les collines et les terrains difficiles. Choisir
le terrain avec soin. Le supplément de poids ré-
duit la stabilité et la maniabilité du VTT.
AVERTISSEMENT
FWB00820Ne jamais dépasser la charge maximale recom-
mandée. La surcharge de ce VTT ou le trans-
port ou remorquage incorrect d’un chargement
risque de modifier la maniabilité du véhicule,
ce qui pourrait provoquer un accident. Le char-
gement doit être correctement distribué sur le
véhicule et bien attaché. Réduire la vitesse lors
de la conduite avec un chargement ou lors du
remorquage. Prévoir une plus grande distancede freinage. CHARGE MAXIMALE
Charge maximale du VTT (poids total du
conducteur, du chargement, des accessoires
et de la flèche d’attelage) :
100.0 kg (220 lb)
U10P60F0.book Page 10 Thursday, June 15, 2006 3:27 PM

7-1
7
FBU21141

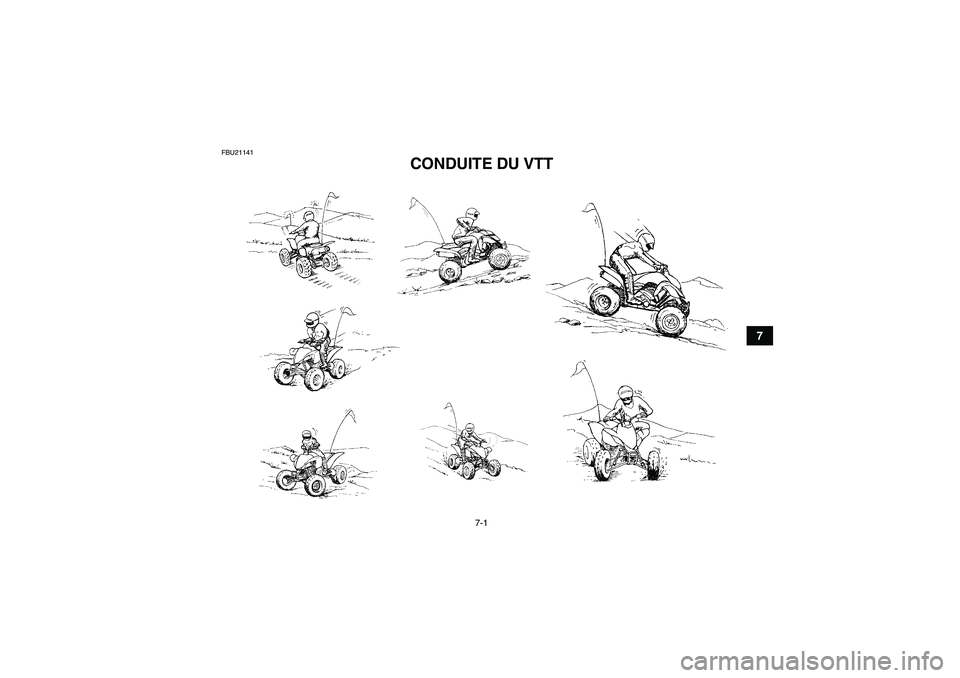

CONDUITE DU VTT
U10P60F0.book Page 1 Thursday, June 15, 2006 3:27 PM

7-2
7

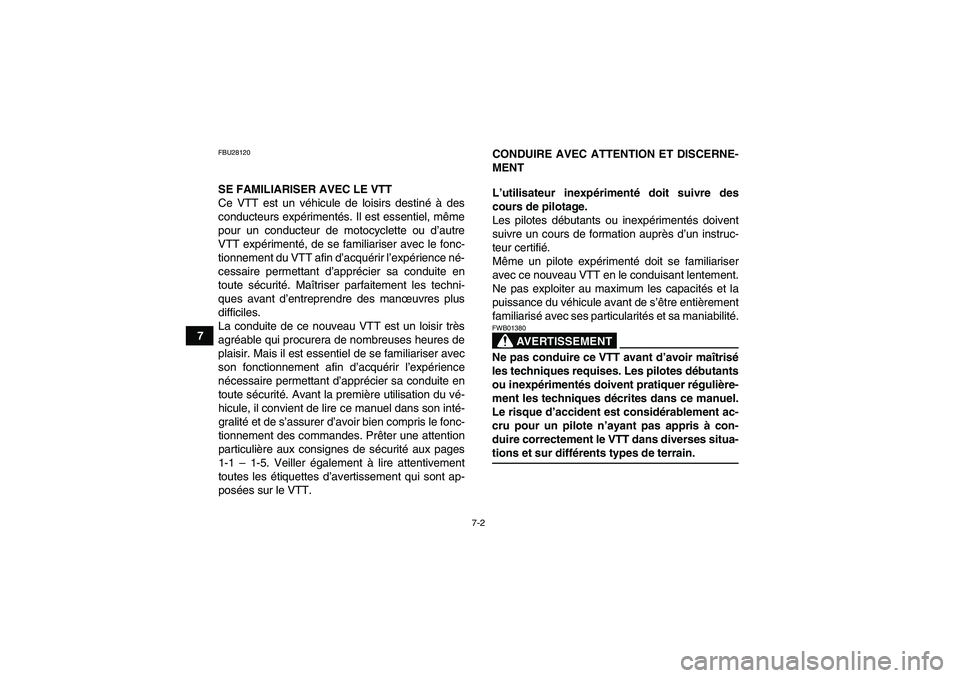

FBU28120SE FAMILIARISER AVEC LE VTT
Ce VTT est un véhicule de loisirs destiné à des
conducteurs expérimentés. Il est essentiel, même
pour un conducteur de motocyclette ou d’autre
VTT expérimenté, de se familiariser avec le fonc-
tionnement du VTT afin d’acquérir l’expérience né-
cessaire permettant d’apprécier sa conduite en
toute sécurité. Maîtriser parfaitement les techni-
ques avant d’entreprendre des manœuvres plus
difficiles.
La conduite de ce nouveau VTT est un loisir très
agréable qui procurera de nombreuses heures de
plaisir. Mais il est essentiel de se familiariser avec
son fonctionnement afin d’acquérir l’expérience
nécessaire permettant d’apprécier sa conduite en
toute sécurité. Avant la première utilisation du vé-
hicule, il convient de lire ce manuel dans son inté-
gralité et de s’assurer d’avoir bien compris le fonc-
tionnement des commandes. Prêter une attention
particulière aux consignes de sécurité aux pages
1-1 – 1-5. Veiller également à lire attentivement
toutes les étiquettes d’avertissement qui sont ap-
posées sur le VTT.CONDUIRE AVEC ATTENTION ET DISCERNE-
MENT
L’utilisateur inexpérimenté doit suivre des
cours de pilotage.
Les pilotes débutants ou inexpérimentés doivent
suivre un cours de formation auprès d’un instruc-
teur certifié.
Même un pilote expérimenté doit se familiariser
avec ce nouveau VTT en le conduisant lentement.
Ne pas exploiter au maximum les capacités et la
puissance du véhicule avant de s’être entièrement
familiarisé avec ses particularités et sa maniabilité.
AVERTISSEMENT
FWB01380Ne pas conduire ce VTT avant d’avoir maîtrisé
les techniques requises. Les pilotes débutants
ou inexpérimentés doivent pratiquer régulière-
ment les techniques décrites dans ce manuel.
Le risque d’accident est considérablement ac-
cru pour un pilote n’ayant pas appris à con-
duire correctement le VTT dans diverses situa-tions et sur différents types de terrain.
U10P60F0.book Page 2 Thursday, June 15, 2006 3:27 PM
