YAMAHA YFM400F 2001 Manuale de Empleo (in Spanish)

4-20
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600-4.frame
ER
FBU00061
Contacteur de commande du mode de traction
“2WD”/“4WD”
Pour passer de la traction sur deux roues (2WD) à la trac-
tion sur quatre roues (4WD), arrêter le véhicule et placer
le contacteur sur “4WD”.
Pour passer de la traction sur quatre roues (4WD) à la
traction sur deux roues (2WD), arrêter le véhicule et pla-
cer le contacteur sur “2WD”.
AVERTISSEMENT

Toujours arrêter le véhicule avant de passer d’un
mode de traction à l’autre. Dans certaines conditions,
le véhicule se conduit de façon différente en mode de
traction “2WD” et “4WD”. Le passage d’un mode de
traction à l’autre lorsque le véhicule est en mouve-
ment risque de modifier brusquement son comporte-
ment. Ceci peut distraire le pilote et entraîner une
perte de contrôle et un accident.
SBU00061
Interruptor de modo de tracción “2WD/4WD”
Para cambiar del modo de tracción de dos rue-
das (2WD) al modo de tracción de cuatro ruedas
(4WD), detenga el ATV y ponga el interruptor en
la posición 4WD.
Para cambiar del modo de tracción de cuatro
ruedas (4WD) al modo de tracción de dos ruedas
(2WD), detenga el ATV y ponga el interruptor en
la posición 2WD.
ADVERTENCIA

Siempre detenga el ATV antes de cambiar el
modo de tracción. Dependiendo de las circuns-
tancias, se maneja el ATV diferentemente en
cada modo de tracción. El ATV podría ponerse
en movimiento de modo imprevisto si se cambia
el modo de tracción sin detenerlo. Éso podría
distraer al conductor y causar un accidente.

4-21
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600-4.frame
EL
EBU00063
Throttle lever
Once the engine is running, movement of the
throttle lever will increase the engine speed.
Regulate the speed of the machine by varying
the throttle position. Because the throttle is
spring-loaded, the machine will decelerate,
and the engine will return to an idle any time
the hand is removed from the throttle lever.
Before starting the engine, check the throttle to
be sure it is operating smoothly. Make sure it
returns to the idle position as soon as the lever
is released.
WARNING

Malfunction of the throttle could make it diffi-
cult to speed up or slow down when you need
to. This could cause an accident. Check the op-
eration of the throttle lever before you start
the engine. If the throttle does not work
smoothly, check for the cause. Correct the
problem before riding the ATV or consult a
Yamaha dealer.
1. Throttle lever
1. Levier d’accélération
1. Palanca de aceleración

4-22
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600-4.frame
ER
FBU00063
Levier d’accélération
Dès que le moteur tourne, son régime augmente quand le
levier d’accélération est actionné.
Régler la vitesse du véhicule en faisant varier l’ouverture
des gaz. Comme le levier d’accélération est muni d’un
ressort de rappel, le véhicule ralentit et le moteur revient
au régime de ralenti dès que le levier est relâché.
Avant de mettre le moteur en marche, vérifier le bon
fonctionnement des gaz. S’assurer que le véhicule retour-
ne au régime de ralenti dès que le levier est relâché.
AVERTISSEMENT

Un mauvais fonctionnement du levier d’accélération
risque d’entraver l’accélération ou la décélération.
Ceci peut provoquer un accident. Vérifier le bon
fonctionnement du levier d’accélération avant de
mettre le moteur en marche. Si l’accélérateur ne fonc-
tionne pas correctement, en rechercher la cause. Cor-
riger le problème avant de conduire le véhicule ou
consulter un concessionnaire Yamaha.
SBU00063
Palanca de aceleración
Una vez que el motor gira con, desplazando la
palanca de aceleración se aumenta la velocidad
de giro.
Para regular la velocidad del vehículo, varíe la
posición del acelerador. Este lleva un muelle de
retorno que hace que disminuya la velocidad y el
motor vuelva al ralentí cuando se retira la mano
de la palanca de aceleración.
Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuan-
do se suelta la palanca.
ADVERTENCIA

Si el acelerador no funciona correctamente, pue-
de ser difícil aumentar o reducir la velocidad del
vehículo cuando se desee. Eso puede acarrear
accidentes. Compruebe el funcionamiento del
acelerador antes de poner en marcha el motor.
Si el acelerador no funciona con suavidad, averi-
güe la causa. Resuelva el problema antes de uti-
lizar la máquina, o consulte a un concesionario
Yamaha.

4-23
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600-4.frame
EL
EBU00565
Speed limiter
The speed limiter keeps the throttle from fully
opening, even when the throttle lever is
pushed to the maximum. Screwing in the ad-
juster limits the maximum engine power avail-
able and decreases the maximum speed of the
ATV.
WARNING

Improper adjustment of the speed limiter and
throttle could cause throttle cable damage or
improper throttle operation. You could lose
control, have an accident or be injured. Do not
turn the speed adjuster out more than 12 mm
or the throttle cable could be damaged. Al-
ways make sure the throttle lever free play is
adjusted to 3 ~ 5 mm. See page 8-87.
1. Locknut 2. Adjusting bolt
1. Contre-écrou 2. Boulon de réglage
1. Contratuerca 2. Perno de ajuste

4-24
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600-4.frame
ER
FBU00565
Limiteur de vitesse
Le limiteur de vitesse empêche l’ouverture maximale des
gaz, même lorsque le levier d’accélération est poussé au
maximum. Visser le dispositif de réglage pour limiter le
régime maximum du moteur et réduire ainsi la vitesse
maximum du véhicule.
AVERTISSEMENT
Un réglage incorrect du limiteur de vitesse et du pa-
pillon pourrait endommager le câble de commande
des gaz et créer des problèmes d’accélération. Cela
pourrait faire perdre le contrôle du véhicule et être à
l’origine d’un accident. Ne pas dévisser le dispositif de
réglage du limiteur de plus de 12 mm afin d’éviter
d’endommager le câble de commande des gaz. S’as-
surer que le jeu du levier d’accélération soit toujoursde 3 à 5 mm. Voir page 8-88.
SBU00565
Limitador de velocidad
El limitador de velocidad evita que se abra por
completo el acelerador, incluso cuando se pre-
siona al máximo la palanca del acelerador. En-
roscando el ajustador se limita la potencia
máxima del motor disponible y se reduce la velo-
cidad máxima del ATV.
ADVERTENCIA
El ajuste inadecuado del limitador de velocidad y
del acelerador puede causar daños en el cable
del acelerador o la operación incorrecta del ace-
lerador. Podría perderse el control, ocasionarse
un accidente o herirse. No gire el ajustador de la
velocidad más de 12 mm porque podría dañarse
el cable del acelerador. Asegúrese siempre que
el juego libre de la palanca del acelerador estéajustado a 3 ~ 5 mm. Vea la página 8-88.

4-25
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600-4.frame
EL
EBU00070

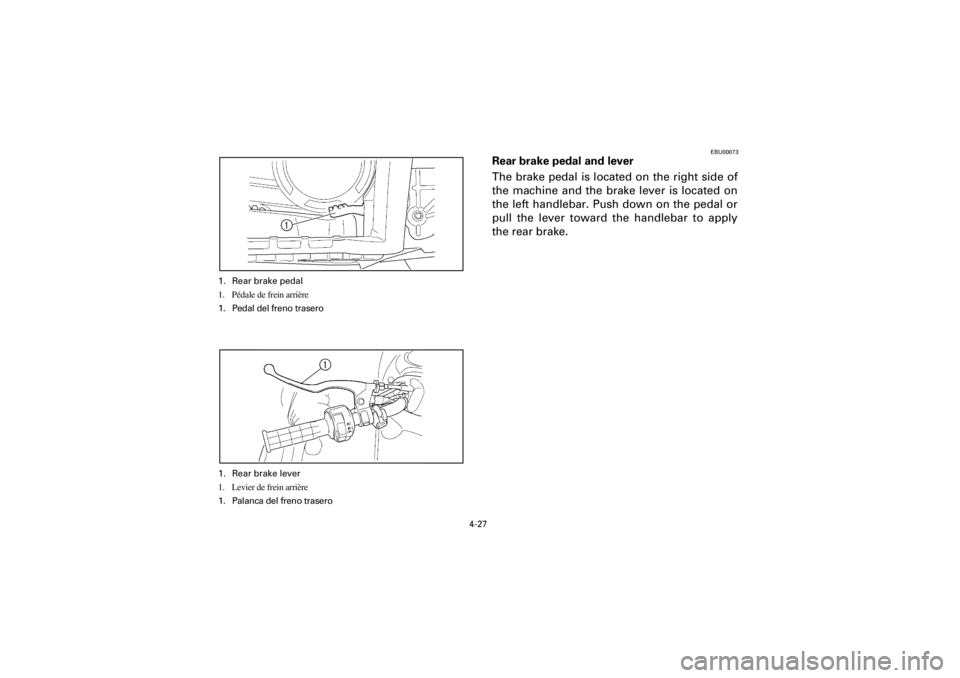

Front brake lever
The front brake lever is located on the right
handlebar. Pull it toward the handlebar to ap-
ply the front brake.
1. Front brake lever
1. Levier de frein avant
1. Palanca del freno delantero

4-26
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600-4.frame
ER
FBU00070
Levier de frein avant
Le levier de frein avant se trouve sur la droite du guidon.
Le serrer pour actionner le frein avant.
SBU00070
Palanca del freno delantero
La palanca del freno delantero se encuentra en el
manillar derecho. Apriétela contra el manillar
para aplicar el freno delantero.

4-27
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600-4.frame
EL
EBU00073

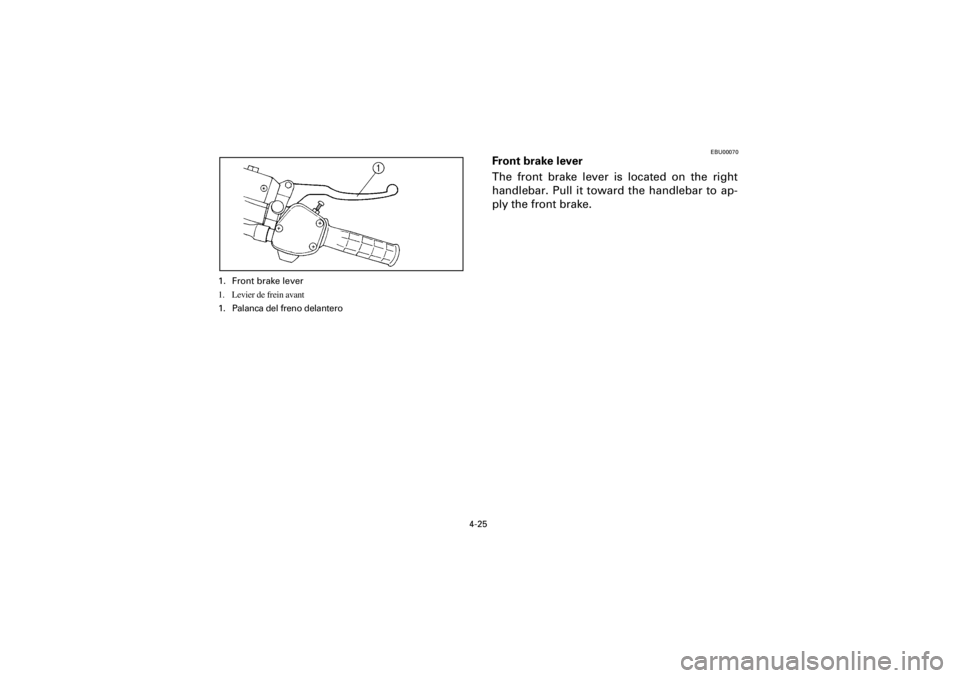

Rear brake pedal and lever
The brake pedal is located on the right side of
the machine and the brake lever is located on
the left handlebar. Push down on the pedal or
pull the lever toward the handlebar to apply
the rear brake.
1. Rear brake lever
1. Levier de frein arrière
1. Palanca del freno trasero1. Rear brake pedal
1. Pédale de frein arrière
1. Pedal del freno trasero

4-28
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600-4.frame
ER
FBU00073
Levier et pédale de frein arrière
La pédale de frein est située du côté droit du véhicule et le
levier de frein se trouve sur la gauche du guidon. Enfon-
cer la pédale de frein ou serrer le levier de frein pour ac-
tionner le frein arrière.
SBU00073
Palanca y pedal del freno trasero
El pedal de freno se encuentra situado en el lado
derecho de la máquina y la palanca de freno en
el manillar izquierdo. Pisar el pedal o apretar la
palanca contra el manillar para aplicar el freno
trasero.

4-29
Yuki_Data:Yuki_data:Yuki:Yuki_1:ATV:HM00B061_YFM400FWA-61:YFM600-4.frame
EL
EBU00608

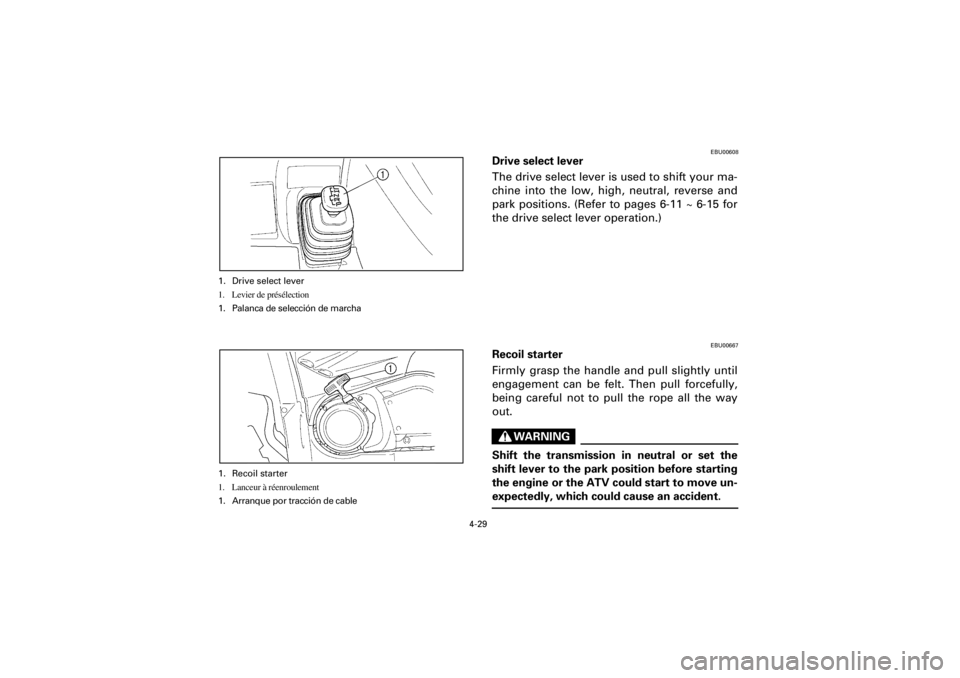

Drive select lever
The drive select lever is used to shift your ma-
chine into the low, high, neutral, reverse and
park positions. (Refer to pages 6-11 ~ 6-15 for
the drive select lever operation.)
EBU00667
Recoil starter
Firmly grasp the handle and pull slightly until
engagement can be felt. Then pull forcefully,
being careful not to pull the rope all the way
out.
WARNING
Shift the transmission in neutral or set the
shift lever to the park position before starting
the engine or the ATV could start to move un-expectedly, which could cause an accident.
1. Drive select lever
1. Levier de présélection
1. Palanca de selección de marcha1. Recoil starter
1. Lanceur à réenroulement
1. Arranque por tracción de cable
