compression ratio YAMAHA YFM50R 2006 Notices Demploi (in French)

8-67

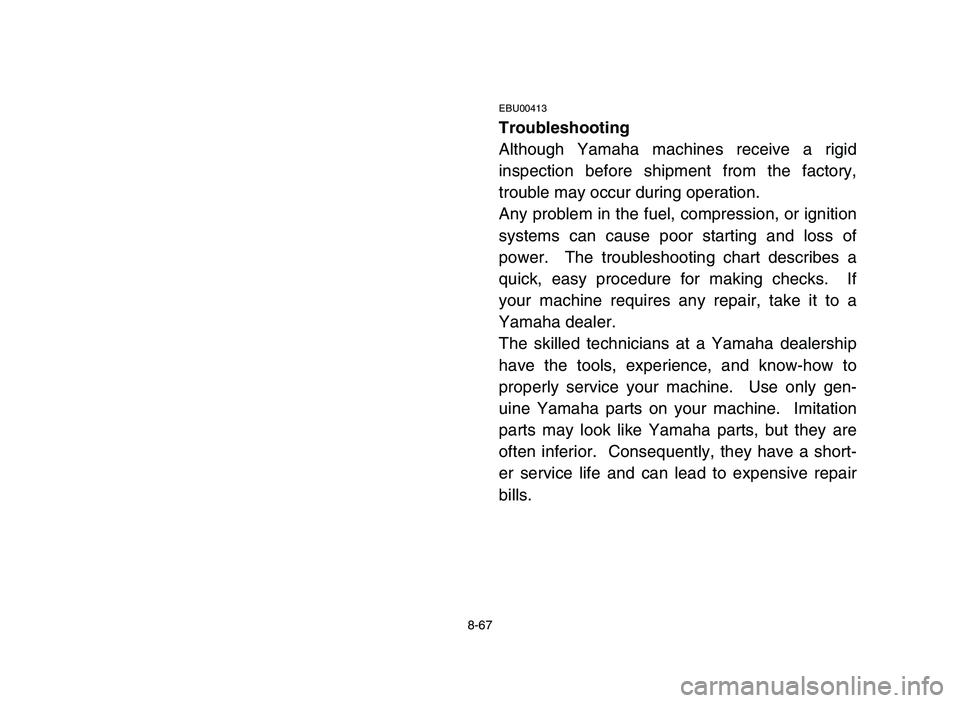

EBU00413
Troubleshooting
Although Yamaha machines receive a rigid
inspection before shipment from the factory,
trouble may occur during operation.
Any problem in the fuel, compression, or ignition
systems can cause poor starting and loss of
power. The troubleshooting chart describes a
quick, easy procedure for making checks. If
your machine requires any repair, take it to a
Yamaha dealer.
The skilled technicians at a Yamaha dealership
have the tools, experience, and know-how to
properly service your machine. Use only gen-
uine Yamaha parts on your machine. Imitation
parts may look like Yamaha parts, but they are
often inferior. Consequently, they have a short-
er service life and can lead to expensive repair
bills.
5YF-9-62 8 2/23/05 6:56 PM Page 8-67

8-68

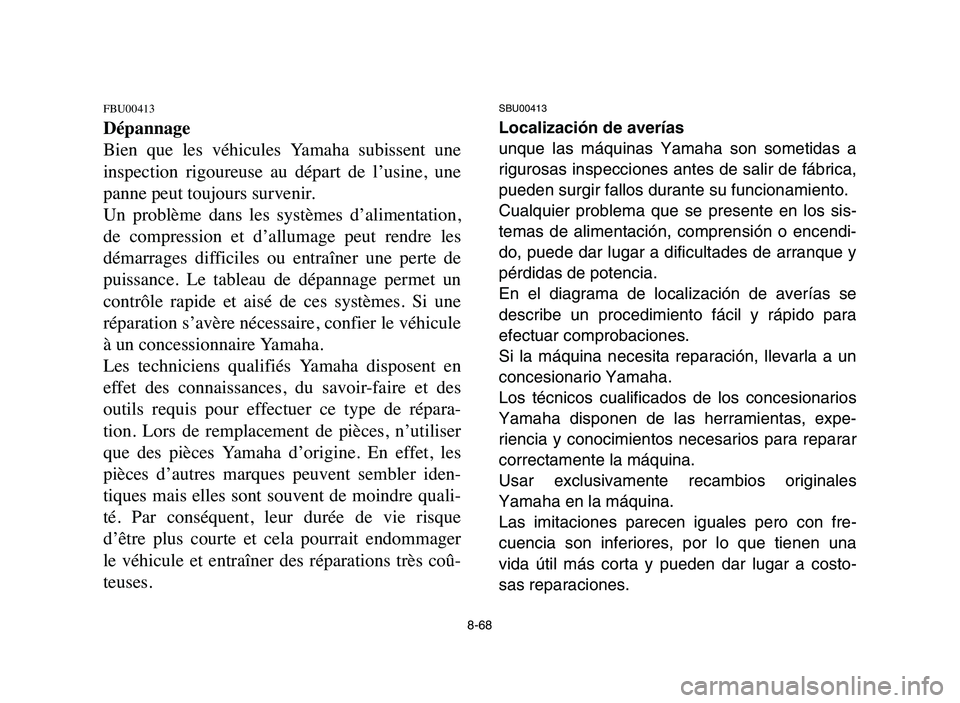

FBU00413
Dépannage
Bien que les véhicules Yamaha subissent une
inspection rigoureuse au départ de l’usine, une
panne peut toujours survenir.
Un problème dans les systèmes d’alimentation,
de compression et d’allumage peut rendre les
démarrages difficiles ou entraîner une perte de
puissance. Le tableau de dépannage permet un
contrôle rapide et aisé de ces systèmes. Si une
réparation s’avère nécessaire, confier le véhicule
à un concessionnaire Yamaha.
Les techniciens qualifiés Yamaha disposent en
effet des connaissances, du savoir-faire et des
outils requis pour effectuer ce type de répara-
tion. Lors de remplacement de pièces, n’utiliser
que des pièces Yamaha d’origine. En effet, les
pièces d’autres marques peuvent sembler iden-
tiques mais elles sont souvent de moindre quali-
té. Par conséquent, leur durée de vie risque
d’être plus courte et cela pourrait endommager
le véhicule et entraîner des réparations très coû-
teuses.
SBU00413
Localización de averías
unque las máquinas Yamaha son sometidas a
rigurosas inspecciones antes de salir de fábrica,
pueden surgir fallos durante su funcionamiento.
Cualquier problema que se presente en los sis-
temas de alimentación, comprensión o encendi-
do, puede dar lugar a dificultades de arranque y
pérdidas de potencia.
En el diagrama de localización de averías se
describe un procedimiento fácil y rápido para
efectuar comprobaciones.
Si la máquina necesita reparación, llevarla a un
concesionario Yamaha.
Los técnicos cualificados de los concesionarios
Yamaha disponen de las herramientas, expe-
riencia y conocimientos necesarios para reparar
correctamente la máquina.
Usar exclusivamente recambios originales
Yamaha en la máquina.
Las imitaciones parecen iguales pero con fre-
cuencia son inferiores, por lo que tienen una
vida útil más corta y pueden dar lugar a costo-
sas reparaciones.
5YF-9-62 8 2/23/05 6:56 PM Page 8-68

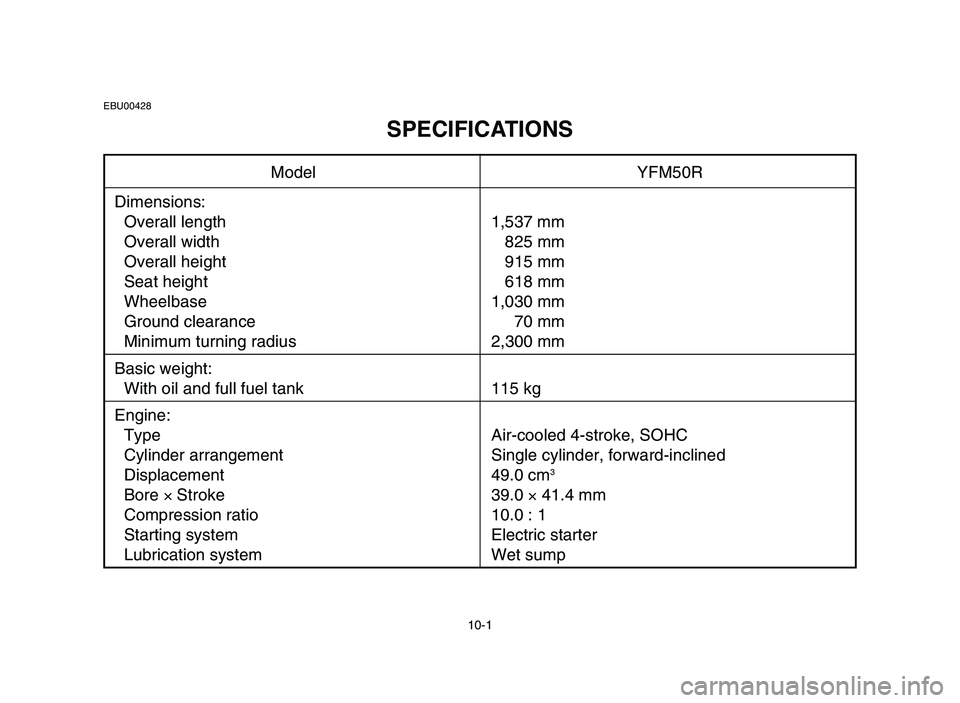

10-1
Model YFM50R
Dimensions:
Overall length 1,537 mm
Overall width 825 mm
Overall height 915 mm
Seat height 618 mm
Wheelbase 1,030 mm
Ground clearance 70 mm
Minimum turning radius 2,300 mm
Basic weight:
With oil and full fuel tank 115 kg
Engine:
Type Air-cooled 4-stroke, SOHC
Cylinder arrangement Single cylinder, forward-inclined
Displacement 49.0 cm
3
Bore × Stroke 39.0 ×41.4 mm
Compression ratio 10.0 : 1
Starting system Electric starter
Lubrication system Wet sump
EBU00428
SPECIFICATIONS
5YF-9-62 9~ 3/4/05 10:00 PM Page 308
