YAMAHA YFM50R 2007 Manuale de Empleo (in Spanish)

This A
MANUAL DEL PROPIETARIO
5YF-28199-63
YFM50RW
MANUEL DU PROPRIÉTAIREOWNER’S MANUAL

PRINTED IN JAPAN
2006.05-0.1x1 !
(E,F,S)
YAMAHA MOTOR CO., LTD.

This A
5YF-28199-63-S0
YFM50RW
MANUAL DEL PROPIETARIO

SBU17170

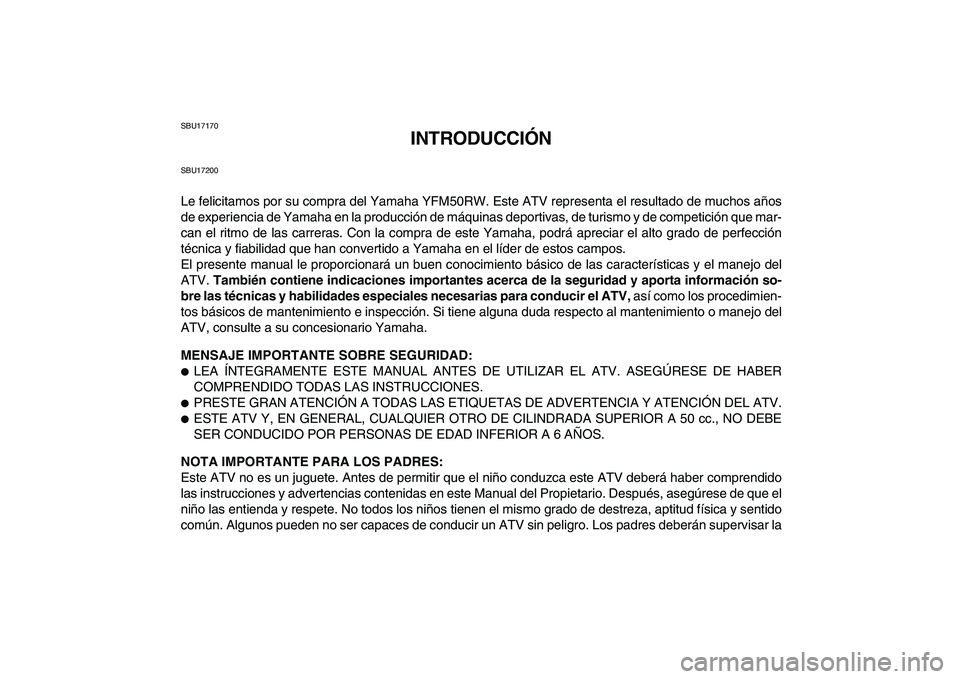

INTRODUCCIÓN
SBU17200
Le felicitamos por su compra del Yamaha YFM50RW. Este ATV representa el resultado de muchos años
de experiencia de Yamaha en la producción de máquinas deportivas, de turismo y de competición que mar-
can el ritmo de las carreras. Con la compra de este Yamaha, podrá apreciar el alto grado de perfección
técnica y fiabilidad que han convertido a Yamaha en el líder de estos campos.
El presente manual le proporcionará un buen conocimiento básico de las características y el manejo del
ATV.
También contiene indicaciones importantes acerca de la seguridad y aporta información so-
bre las técnicas y habilidades especiales necesarias para conducir el ATV,
así como los procedimien-
tos básicos de mantenimiento e inspección. Si tiene alguna duda respecto al mantenimiento o manejo del
ATV, consulte a su concesionario Yamaha.
MENSAJE IMPORTANTE SOBRE SEGURIDAD:


LEA ÍNTEGRAMENTE ESTE MANUAL ANTES DE UTILIZAR EL ATV. ASEGÚRESE DE HABER
COMPRENDIDO TODAS LAS INSTRUCCIONES.

PRESTE GRAN ATENCIÓN A TODAS LAS ETIQUETAS DE ADVERTENCIA Y ATENCIÓN DEL ATV.

ESTE ATV Y, EN GENERAL, CUALQUIER OTRO DE CILINDRADA SUPERIOR A 50 cc., NO DEBE
SER CONDUCIDO POR PERSONAS DE EDAD INFERIOR A 6 AÑOS.
NOTA IMPORTANTE PARA LOS PADRES:
Este ATV no es un juguete. Antes de permitir que el niño conduzca este ATV deberá haber comprendido
las instrucciones y advertencias contenidas en este Manual del Propietario. Después, asegúrese de que el
niño las entienda y respete. No todos los niños tienen el mismo grado de destreza, aptitud física y sentido
común. Algunos pueden no ser capaces de conducir un ATV sin peligro. Los padres deberán supervisar la

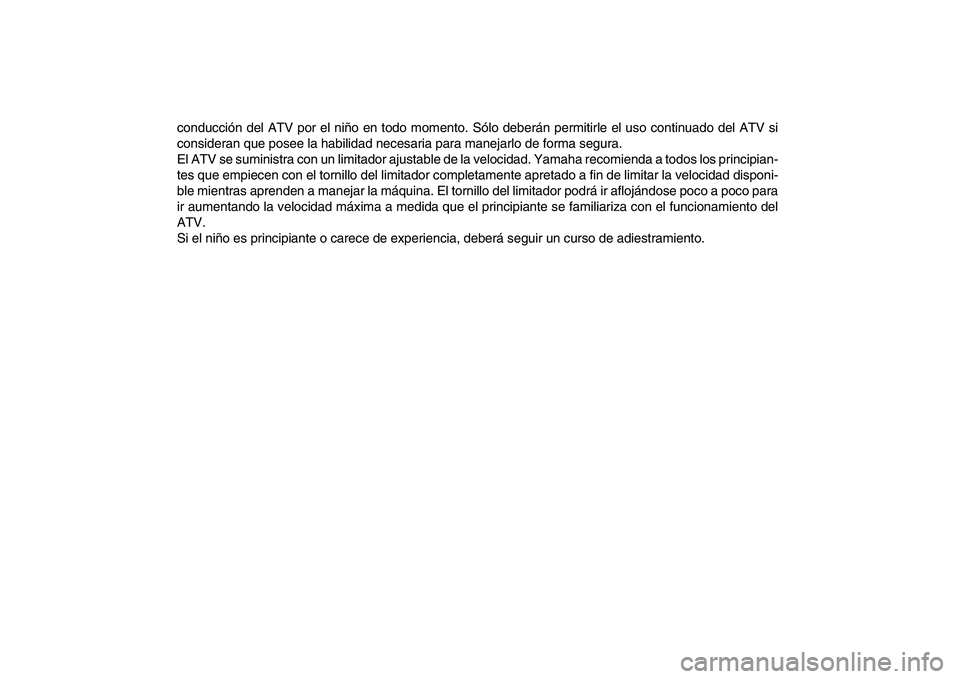

conducción del ATV por el niño en todo momento. Sólo deberán permitirle el uso continuado del ATV si
consideran que posee la habilidad necesaria para manejarlo de forma segura.
El ATV se suministra con un limitador ajustable de la velocidad. Yamaha recomienda a todos los principian-
tes que empiecen con el tornillo del limitador completamente apretado a fin de limitar la velocidad disponi-
ble mientras aprenden a manejar la máquina. El tornillo del limitador podrá ir aflojándose poco a poco para
ir aumentando la velocidad máxima a medida que el principiante se familiariza con el funcionamiento del
ATV.
Si el niño es principiante o carece de experiencia, deberá seguir un curso de adiestramiento.

SBU17330

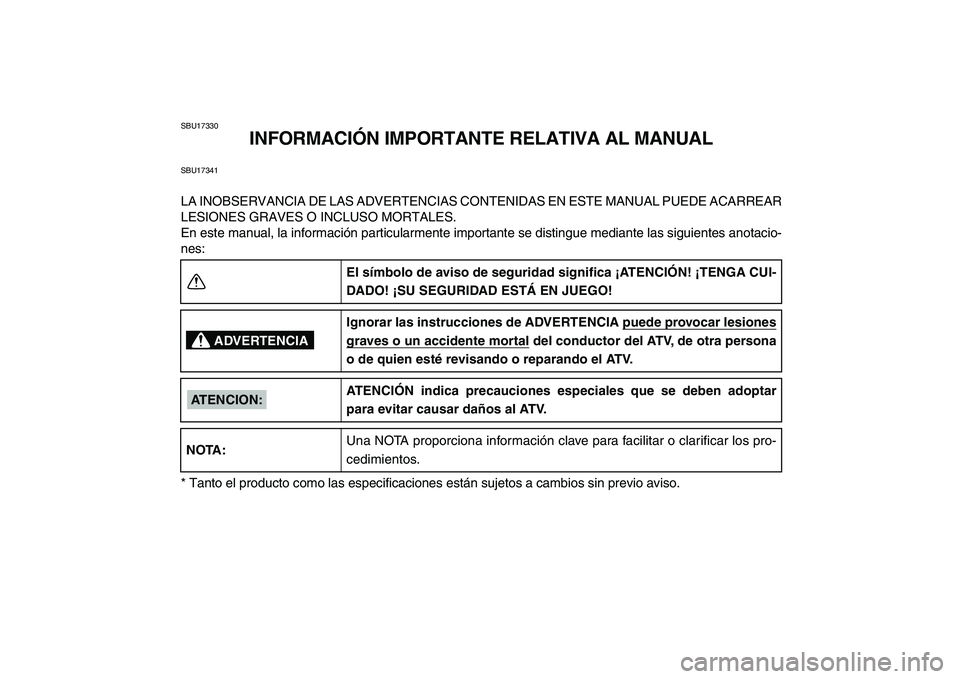

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SBU17341
LA INOBSERVANCIA DE LAS ADVERTENCIAS CONTENIDAS EN ESTE MANUAL PUEDE ACARREAR
LESIONES GRAVES O INCLUSO MORTALES.
En este manual, la información particularmente importante se distingue mediante las siguientes anotacio-
nes:
* Tanto el producto como las especificaciones están sujetos a cambios sin previo aviso.
El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUI-
DADO! ¡SU SEGURIDAD ESTÁ EN JUEGO!
Ignorar las instrucciones de ADVERTENCIA puede pr
ovocar lesiones
gra
ves o un accidente mor
tal
del conductor del ATV, de otra persona
o de quien esté revisando o reparando el ATV.
ATENCIÓN indica precauciones especiales que se deben adoptar
para evitar causar daños al ATV.
Una NOTA proporciona información clave para facilitar o clarificar los pro-
cedimientos.
ADVERTENCIA
ATENCION:NOTA:

SBU17350

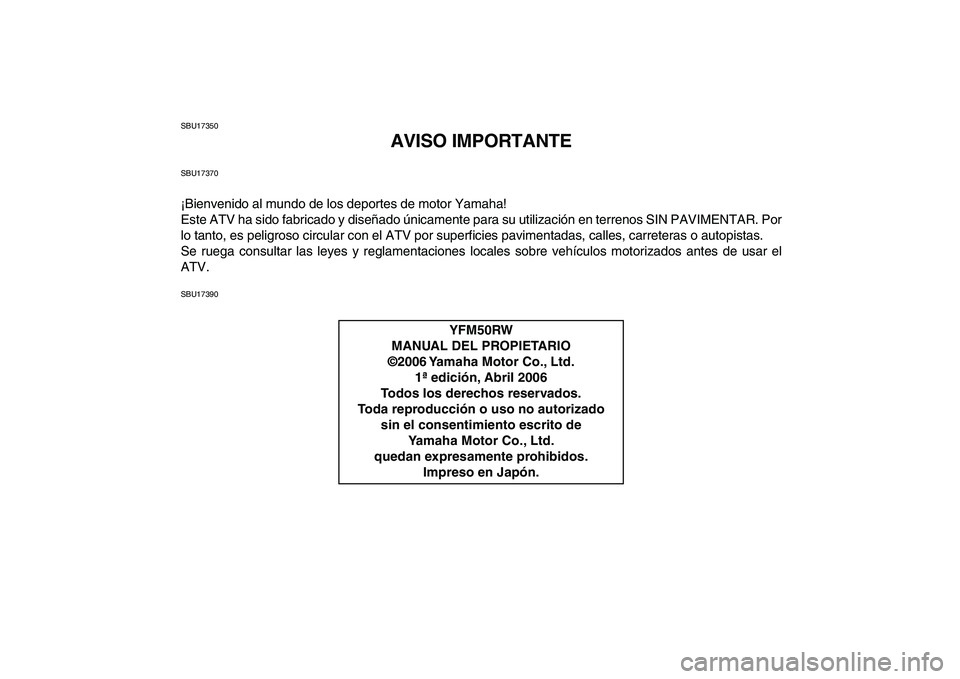

AVISO IMPORTANTE
SBU17370
¡Bienvenido al mundo de los deportes de motor Yamaha!
Este ATV ha sido fabricado y diseñado únicamente para su utilización en terrenos SIN PAVIMENTAR. Por
lo tanto, es peligroso circular con el ATV por superficies pavimentadas, calles, carreteras o autopistas.
Se ruega consultar las leyes y reglamentaciones locales sobre vehículos motorizados antes de usar el
ATV.
SBU17390
YFM50RW
MANUAL DEL PROPIETARIO
©2006 Yamaha Motor Co., Ltd.
1ª edición, Abril 2006
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Co., Ltd.
quedan expresamente prohibidos.
Impreso en Japón.

SBU17420

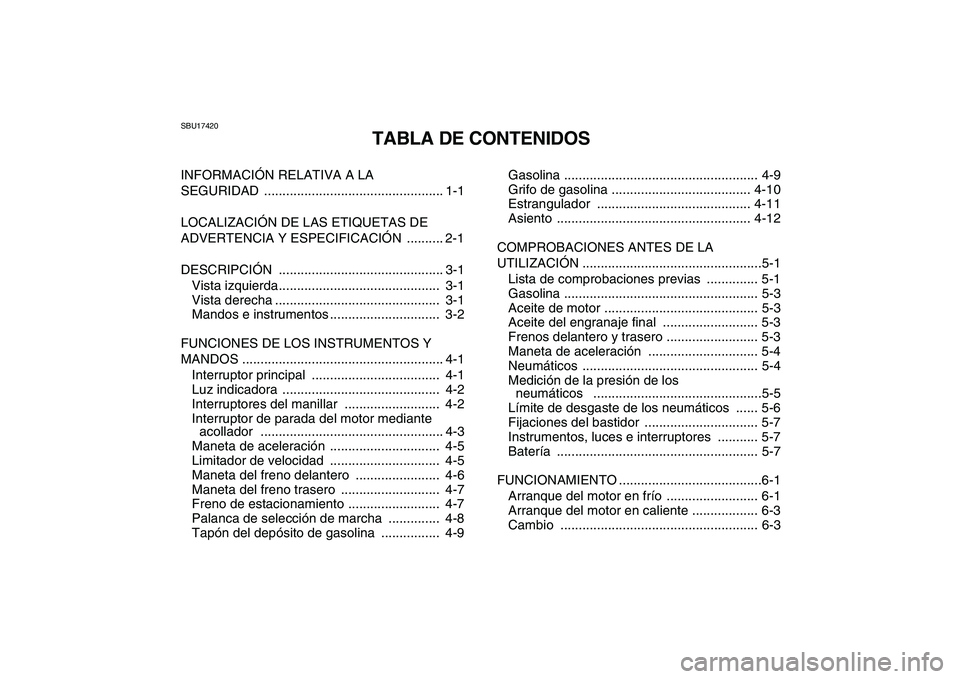

TABLA DE CONTENIDOS
INFORMACIÓN RELATIVA A LA
SEGURIDAD ................................................. 1-1
LOCALIZACIÓN DE LAS ETIQUETAS DE
ADVERTENCIA Y ESPECIFICACIÓN .......... 2-1
DESCRIPCIÓN ............................................. 3-1
Vista izquierda............................................ 3-1
Vista derecha ............................................. 3-1
Mandos e instrumentos .............................. 3-2
FUNCIONES DE LOS INSTRUMENTOS Y
MANDOS ....................................................... 4-1
Interruptor principal ................................... 4-1
Luz indicadora ........................................... 4-2
Interruptores del manillar .......................... 4-2
Interruptor de parada del motor mediante
acollador .................................................. 4-3
Maneta de aceleración .............................. 4-5
Limitador de velocidad .............................. 4-5
Maneta del freno delantero ....................... 4-6
Maneta del freno trasero ........................... 4-7
Freno de estacionamiento ......................... 4-7
Palanca de selección de marcha .............. 4-8
Tapón del depósito de gasolina ................ 4-9Gasolina ..................................................... 4-9
Grifo de gasolina ...................................... 4-10
Estrangulador .......................................... 4-11
Asiento ..................................................... 4-12
COMPROBACIONES ANTES DE LA
UTILIZACIÓN .................................................5-1
Lista de comprobaciones previas .............. 5-1
Gasolina ..................................................... 5-3
Aceite de motor .......................................... 5-3
Aceite del engranaje final .......................... 5-3
Frenos delantero y trasero ......................... 5-3
Maneta de aceleración .............................. 5-4
Neumáticos ................................................ 5-4
Medición de la presión de los
neumáticos ..............................................5-5
Límite de desgaste de los neumáticos ...... 5-6
Fijaciones del bastidor ............................... 5-7
Instrumentos, luces e interruptores ........... 5-7
Batería ....................................................... 5-7
FUNCIONAMIENTO .......................................6-1
Arranque del motor en frío ......................... 6-1
Arranque del motor en caliente .................. 6-3
Cambio ...................................................... 6-3

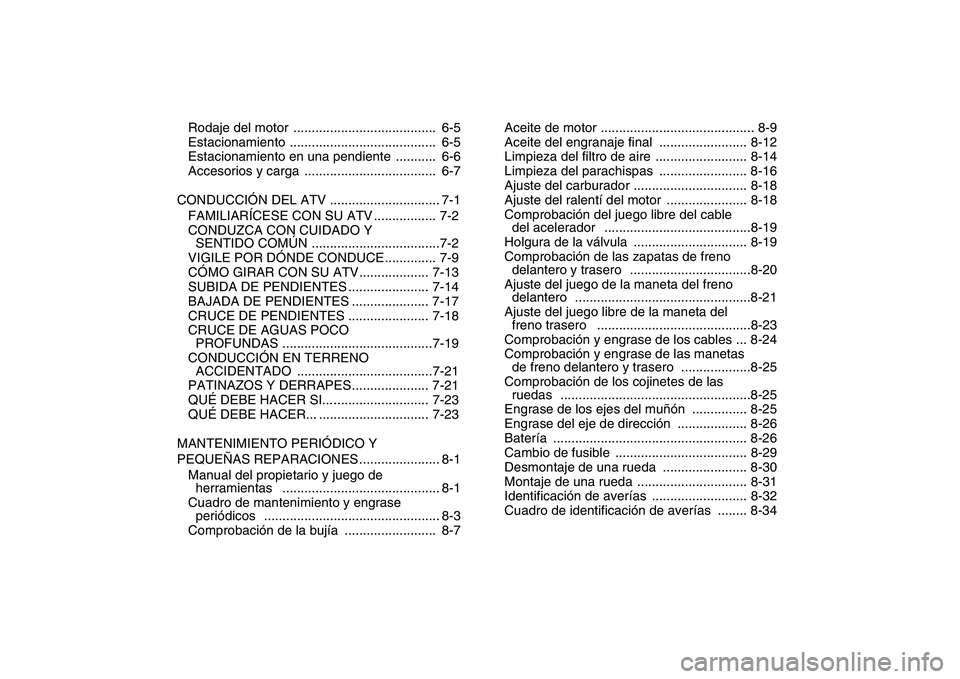

Rodaje del motor ....................................... 6-5
Estacionamiento ........................................ 6-5
Estacionamiento en una pendiente ........... 6-6
Accesorios y carga .................................... 6-7
CONDUCCIÓN DEL ATV .............................. 7-1
FAMILIARÍCESE CON SU ATV ................. 7-2
CONDUZCA CON CUIDADO Y
SENTIDO COMÚN ...................................7-2
VIGILE POR DÓNDE CONDUCE.............. 7-9
CÓMO GIRAR CON SU ATV................... 7-13
SUBIDA DE PENDIENTES ...................... 7-14
BAJADA DE PENDIENTES ..................... 7-17
CRUCE DE PENDIENTES ...................... 7-18
CRUCE DE AGUAS POCO
PROFUNDAS .........................................7-19
CONDUCCIÓN EN TERRENO
ACCIDENTADO .....................................7-21
PATINAZOS Y DERRAPES..................... 7-21
QUÉ DEBE HACER SI............................. 7-23
QUÉ DEBE HACER... .............................. 7-23
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES ...................... 8-1
Manual del propietario y juego de
herramientas ........................................... 8-1
Cuadro de mantenimiento y engrase
periódicos ................................................ 8-3
Comprobación de la bujía ......................... 8-7Aceite de motor .......................................... 8-9
Aceite del engranaje final ........................ 8-12
Limpieza del filtro de aire ......................... 8-14
Limpieza del parachispas ........................ 8-16
Ajuste del carburador ............................... 8-18
Ajuste del ralentí del motor ...................... 8-18
Comprobación del juego libre del cable
del acelerador ........................................8-19
Holgura de la válvula ............................... 8-19
Comprobación de las zapatas de freno
delantero y trasero .................................8-20
Ajuste del juego de la maneta del freno
delantero ................................................8-21
Ajuste del juego libre de la maneta del
freno trasero ..........................................8-23
Comprobación y engrase de los cables ... 8-24
Comprobación y engrase de las manetas
de freno delantero y trasero ...................8-25
Comprobación de los cojinetes de las
ruedas ....................................................8-25
Engrase de los ejes del muñón ............... 8-25
Engrase del eje de dirección ................... 8-26
Batería ..................................................... 8-26
Cambio de fusible .................................... 8-29
Desmontaje de una rueda ....................... 8-30
Montaje de una rueda .............................. 8-31
Identificación de averías .......................... 8-32
Cuadro de identificación de averías ........ 8-34
