9-10

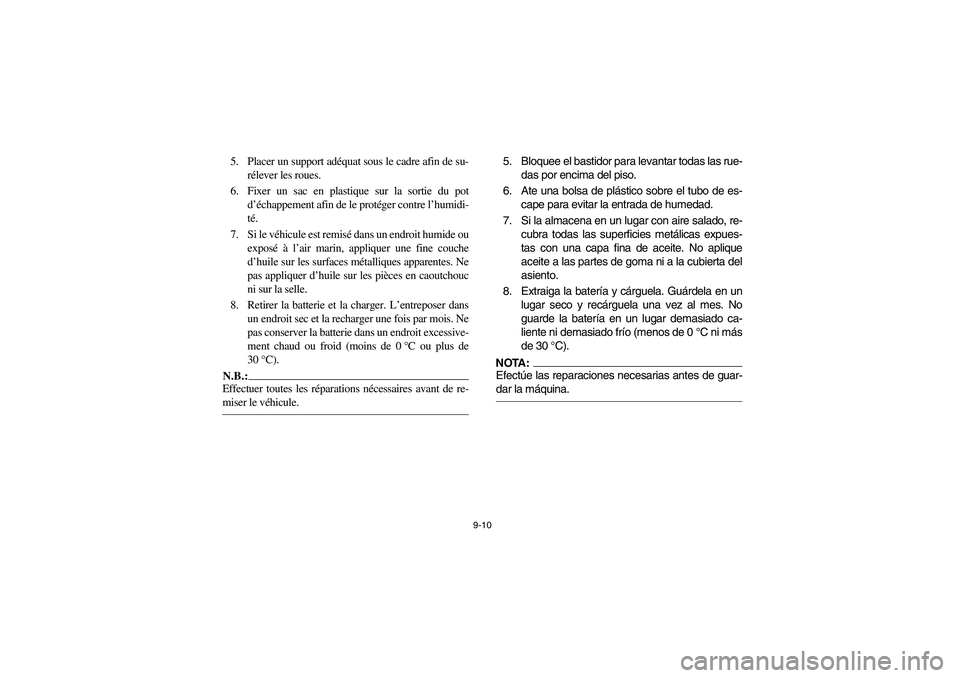

5. Placer un support adéquat sous le cadre afin de su-
rélever les roues.
6. Fixer un sac en plastique sur la sortie du pot
d’échappement afin de le protéger contre l’humidi-
té.
7. Si le véhicule est remisé dans un endroit humide ou
exposé à l’air marin, appliquer une fine couche
d’huile sur les surfaces métalliques apparentes. Ne
pas appliquer d’huile sur les pièces en caoutchouc
ni sur la selle.
8. Retirer la batterie et la charger. L’entreposer dans
un endroit sec et la recharger une fois par mois. Ne
pas conserver la batterie dans un endroit excessive-
ment chaud ou froid (moins de 0°C ou plus de
30°C).N.B.:_ Effectuer toutes les réparations nécessaires avant de re-
miser le véhicule. _
5. Bloquee el bastidor para levantar todas las rue-
das por encima del piso.
6. Ate una bolsa de plástico sobre el tubo de es-
cape para evitar la entrada de humedad.
7. Si la almacena en un lugar con aire salado, re-
cubra todas las superficies metálicas expues-
tas con una capa fina de aceite. No aplique
aceite a las partes de goma ni a la cubierta del
asiento.
8. Extraiga la batería y cárguela. Guárdela en un
lugar seco y recárguela una vez al mes. No
guarde la batería en un lugar demasiado ca-
liente ni demasiado frío (menos de 0°C ni más
de 30°C).NOTA:Efectúe las reparaciones necesarias antes de guar-
dar la máquina.
U5LP62.book Page 10 Wednesday, May 8, 2002 11:24 AM

10-1
EBU00428
SPECIFICATIONS
MODEL YFM660R
Dimension:
Overall length
Overall width
Overall height
Seat height
Wheel base
Ground clearance
Minimum turning radius1,830 mm
1,100 mm
1,150 mm
860 mm
1,245 mm
265 mm
3,300 mm
Basic weight:
With oil and full fuel tank 193 kg
Engine:
Type
Cylinder arrangement
Displacement
Bore
× stroke
Compression ratio
Starting system
Lubrication systemLiquid-cooled, 4-stroke, SOHC
Forward inclined single cylinder
660 cm
3
100
× 84 mm
9.2 : 1
Electric starter
Dry sump
U5LP62.book Page 1 Wednesday, May 8, 2002 11:24 AM

10-2
10
Engine oil:
Type
Recommended engine oil classification API Service SE, SF, SG type or higher
Quantity:
Periodic oil change
With oil filter replacement
Total amount1.9 L
1.95 L
2.3 L MODEL YFM660R
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
CAUTION:In order to prevent clutch slippage (since the en-
gine oil also lubricates the clutch), do not mix any
chemical additives. Do not use oils with a diesel
specification of “CD” or oils of a higher quality
than specified. In addition, do not use oils labeled
“ENERGY CONSERVING II” or higher.
U5LP62.book Page 2 Wednesday, May 8, 2002 11:24 AM

10-3
Radiator capacity (including all routes) 1.3 L
Air filter Wet element
Fuel:
Type
Tank capacity
Reserve amountUnleaded gasoline only
For Europe: Regular unleaded gasoline only with a
research octane number of 91 or higher
12 L
2.6 L
Carburetor:
Type
× quantity
ManufacturerBSR33
× 1
MIKUNI
Spark plug:
Type/manufacturer
GapDPR8EA-9/NGK
0.8–0.9 mm
Clutch:
Type
OperationWet, multiple-disc
Left hand operation
Transmission:
Primary Reduction System
Primary Reduction Ratio
Secondary Reduction System
Secondary Reduction Ratio
Transmission type
OperationSpur gear
71/34 (2.088)
Chain drive
40/13 (3.076)
Constant mesh, 5-speed forward, 1-speed reverse
Left foot operation MODEL YFM660R
U5LP62.book Page 3 Wednesday, May 8, 2002 11:24 AM

10-4

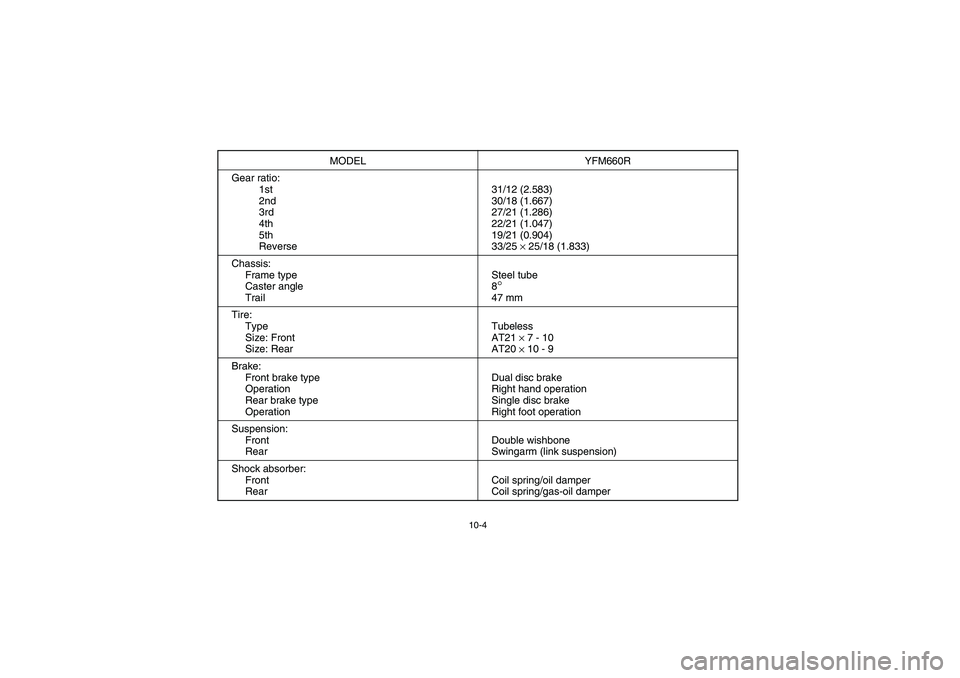

Gear ratio:
1st
2nd
3rd
4th
5th
Reverse31/12 (2.583)
30/18 (1.667)
27/21 (1.286)
22/21 (1.047)
19/21 (0.904)
33/25
× 25/18 (1.833)
Chassis:
Frame type
Caster angle
TrailSteel tube
8
°47 mm
Tire:
Type
Size: Front
Size: RearTubeless
AT21
× 7 - 10
AT20
× 10 - 9
Brake:
Front brake type
Operation
Rear brake type
OperationDual disc brake
Right hand operation
Single disc brake
Right foot operation
Suspension:
Front
RearDouble wishbone
Swingarm (link suspension)
Shock absorber:
Front
RearCoil spring/oil damper
Coil spring/gas-oil damper MODEL YFM660R
U5LP62.book Page 4 Wednesday, May 8, 2002 11:24 AM

10-5
Wheel travel:
Front
Rear230 mm
220 mm
Electrical:
Ignition system
Generator system
Battery type/voltage capacityDC-C.D.I.
A.C. magneto
YTX14-BS/12 V, 12 Ah
Headlight type: Krypton bulb
Bulb voltage, wattage
× quantity:
Headlight
Tail/brake light
Indicator/warning lights:
Neutral
Reverse
Coolant temperature12 V, 30 W/30 W
× 2
12 V, 5 W/21 W
× 1
12 V, 1.7 W
× 1
12 V, 1.7 W
× 1
12 V, 1.7 W
× 1
Fuse: 20 AMODEL YFM660R
U5LP62.book Page 5 Wednesday, May 8, 2002 11:24 AM

10-6
U5LP62.book Page 6 Wednesday, May 8, 2002 11:24 AM

10-7
FBU00428
CARACTÉRISTIQUES TECHNIQUES
Modèle YFM660R
Dimensions:
Longueur hors tout
Largeur hors tout
Hauteur hors tout
Hauteur de la selle
Empattement
Garde au sol
Rayon de braquage minimal1.830 mm
1.100 mm
1.150 mm
860 mm
1.245 mm
265 mm
3.300 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 193 kg
Moteur:
Type
Disposition du cylindre
Cylindrée
Alésage ×
course
Taux de compression
Système de démarrage
Système de graissage4 temps, refroidissement par liquide, simple arbre à cames
en tête (SOHC)
Monocylindre, incliné vers l’avant
660 cm
3
100 ×
84 mm
9,2 : 1
Démarreur électrique
Carter sec
U5LP62.book Page 7 Wednesday, May 8, 2002 11:24 AM

10-8
Huile de moteur:
Type
Classification d’huile de moteur recommandée Huiles de type API Service, de classe SE, SF, SG minimum
Quantité:
Vidange périodique
Avec changement du filtre à huile
Quantité totale1,9 l
1,95 l
2,3 l Modèle YFM660R
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATTENTION:
Ne pas mélanger d’additif chimique à l’huile afin d’éviter
tout patinage de l’embrayage, car l’huile moteur lubrifie
également l’embrayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur à celui spéci-
fié. S’assurer également de ne pas utiliser une huile por-
tant la désignation “ENERGY CONSERVING II” ou la
même désignation avec un chiffre plus élevé.
U5LP62.book Page 8 Wednesday, May 8, 2002 11:24 AM

10-9
Capacité du radiateur (avec toutes les canalisations) 1,3 l
Filtre à airÉlément de type humide
Carburant:
Type
Capacité du réservoir
RéserveEssence sans plomb uniquement
Pour l’Europe: uniquement essence ordinaire sans plomb
d’un indice d’octane recherche de 91 ou plus
12 l
2,6 l
Carburateur:
Type × quantité
FabricantBSR33 × 1
MIKUNI
Bougie:
Type/fabricant
Écartement des électrodesDPR8EA-9/NGK
0,8 à 0,9 mm
Embrayage:
Type
CommandeHumide, multidisque
Main gauche
Transmission:
Système de réduction primaire
Taux de réduction primaire
Système de réduction secondaire
Taux de réduction secondaire
Type de boîte de vitesses
CommandeEngrenage droit
71/34 (2,088)
Entraînement par chaîne
40/13 (3,076)
Prise constante, 5 rapports, 1 rapport en marche arrière
Pied gauche Modèle YFM660R
