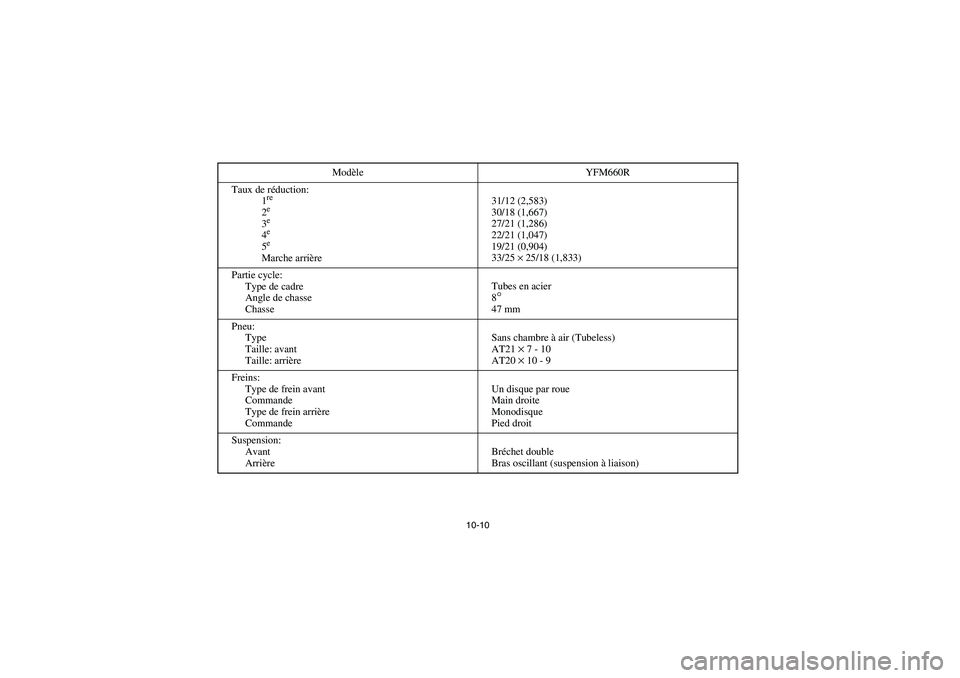

10-10
Taux de réduction:
1
re 2e 3e 4e 5e Marche arrière31/12 (2,583)
30/18 (1,667)
27/21 (1,286)
22/21 (1,047)
19/21 (0,904)
33/25 × 25/18 (1,833)
Partie cycle:
Type de cadre
Angle de chasse
ChasseTubes en acier
8
°47 mm
Pneu:
Type
Taille: avant
Taille: arrièreSans chambre à air (Tubeless)
AT21
× 7 - 10
AT20 × 10 - 9
Freins:
Type de frein avant
Commande
Type de frein arrière
CommandeUn disque par roue
Main droite
Monodisque
Pied droit
Suspension:
Avant
ArrièreBréchet double
Bras oscillant (suspension à liaison) Modèle YFM660R
U5LP62.book Page 10 Wednesday, May 8, 2002 11:24 AM

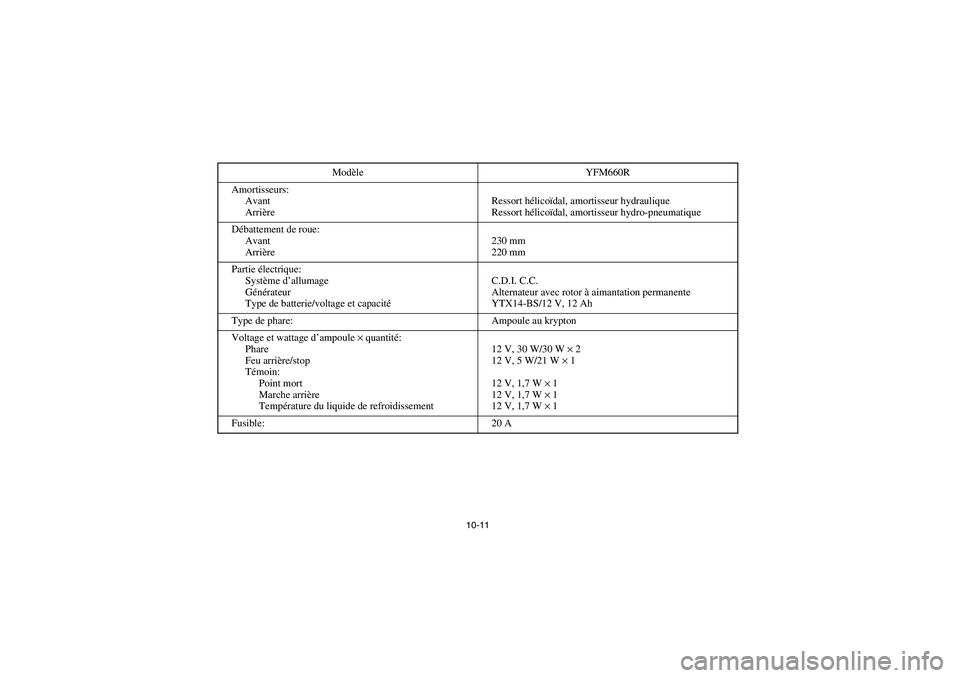

10-11
Amortisseurs:
Avant
ArrièreRessort hélicoïdal, amortisseur hydraulique
Ressort hélicoïdal, amortisseur hydro-pneumatique
Débattement de roue:
Avant
Arrière230 mm
220 mm
Partie électrique:
Système d’allumage
Générateur
Type de batterie/voltage et capacitéC.D.I. C.C.
Alternateur avec rotor à aimantation permanente
YTX14-BS/12 V, 12 Ah
Type de phare: Ampoule au krypton
Voltage et wattage d’ampoule × quantité:
Phare
Feu arrière/stop
Témoin:
Point mort
Marche arrière
Température du liquide de refroidissement12 V, 30 W/30 W × 2
12 V, 5 W/21 W × 1
12 V, 1,7 W × 1
12 V, 1,7 W × 1
12 V, 1,7 W × 1
Fusible: 20 AModèle YFM660R
U5LP62.book Page 11 Wednesday, May 8, 2002 11:24 AM

10-12
U5LP62.book Page 12 Wednesday, May 8, 2002 11:24 AM

10-13
SBU00428
ESPECIFICATIONS
MODELO YFM660R
Dimensiones:
Longitud total
Anchura total
Altura total
Altura del sillín
Distancia entre ejes
Altura sobre el suelo
Radio mínimo de giro1.830 mm
1.100 mm
1.150 mm
860 mm
1.245 mm
265 mm
3.300 mm
Peso básico:
Con aceite y el depósito de combustible lleno 193 kg
Motor:
Tipo
Disposición de los cilindros
Cilindrada
Diámetro
× carrera
Relación de compresión
Sistema de arranque
Sistema de lubricación4 tiempos, un árbol de levas en cabeza, refrigerado por
agua
Monocilíndrico inclinado hacia adelante
660 cm
3
100
× 84 mm
9,2 : 1
Arranque eléctrico
Cárter seco
U5LP62.book Page 13 Wednesday, May 8, 2002 11:24 AM

10-14
Aceite del motor:
Tipo
Clasificación del aceite de motor
recomendado:Servicio API tipo SE, SF, SG o superior MODELO YFM660R
-20˚-10˚0˚
10˚20˚30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
ATENCION:
Para evitar que el embrague patine (puesto que el
aceite del motor también lubrica el embrague), no
mezcle ningún aditivo químico. No utilice aceites con
la especificación Diesel “CD” o aceites con una cali-
dad superior a la especificada. Además, no utilice
aceites con la etiqueta “ENERGY CONSERVING II
(AHORRO DE ENERGÍA II)” o superior.
U5LP62.book Page 14 Wednesday, May 8, 2002 11:24 AM

10-15
Cantidad:
Cambio de aceite periódico
Con el reemplazo del filtro de aceite
Cantidad total1,9 L
1,95 L
2,3 L
Capacidad del radiador
(incluyendo todos los conductos) 1,3 L
Filtro de aire Elemento filtrante tipo húmedo
Combustible:
Tipo
Capacidad del depósito
Cantidad de reservaSólo gasolina sin plomo
Para Europa: Sólo gasolina normal sin plomo con un
índice de octanos “de investigación” de 91 o más alto
12 L
2,6 L
Carburador:
Tipo
× cantidad
FabricanteBSR33
× 1
MIKUNI
Bujía:
Tipo/fabricante
HuelgoDPR8EA-9 / NGK
0,8–0,9 mm
Embrague:
Tipo
OperaciónHúmedo. multidisco
Operación con mano izquierda MODELO YFM660R
U5LP62.book Page 15 Wednesday, May 8, 2002 11:24 AM

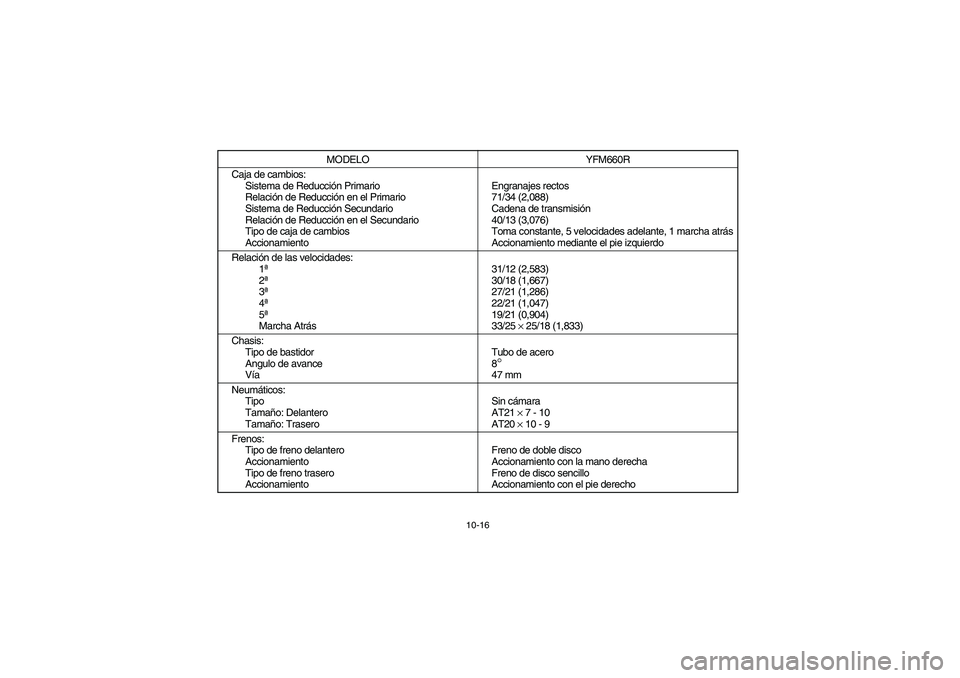

10-16
Caja de cambios:
Sistema de Reducción Primario
Relación de Reducción en el Primario
Sistema de Reducción Secundario
Relación de Reducción en el Secundario
Tipo de caja de cambios
AccionamientoEngranajes rectos
71/34 (2,088)
Cadena de transmisión
40/13 (3,076)
Toma constante, 5 velocidades adelante, 1 marcha atrás
Accionamiento mediante el pie izquierdo
Relación de las velocidades:
1ª
2ª
3ª
4ª
5ª
Marcha Atrás31/12 (2,583)
30/18 (1,667)
27/21 (1,286)
22/21 (1,047)
19/21 (0,904)
33/25
× 25/18 (1,833)
Chasis:
Tipo de bastidor
Angulo de avance
VíaTubo de acero
8
°47 mm
Neumáticos:
Tipo
Tamaño: Delantero
Tamaño: TraseroSin cámara
AT21
× 7-10
AT20
× 10 - 9
Frenos:
Tipo de freno delantero
Accionamiento
Tipo de freno trasero
AccionamientoFreno de doble disco
Accionamiento con la mano derecha
Freno de disco sencillo
Accionamiento con el pie derecho MODELO YFM660R
U5LP62.book Page 16 Wednesday, May 8, 2002 11:24 AM

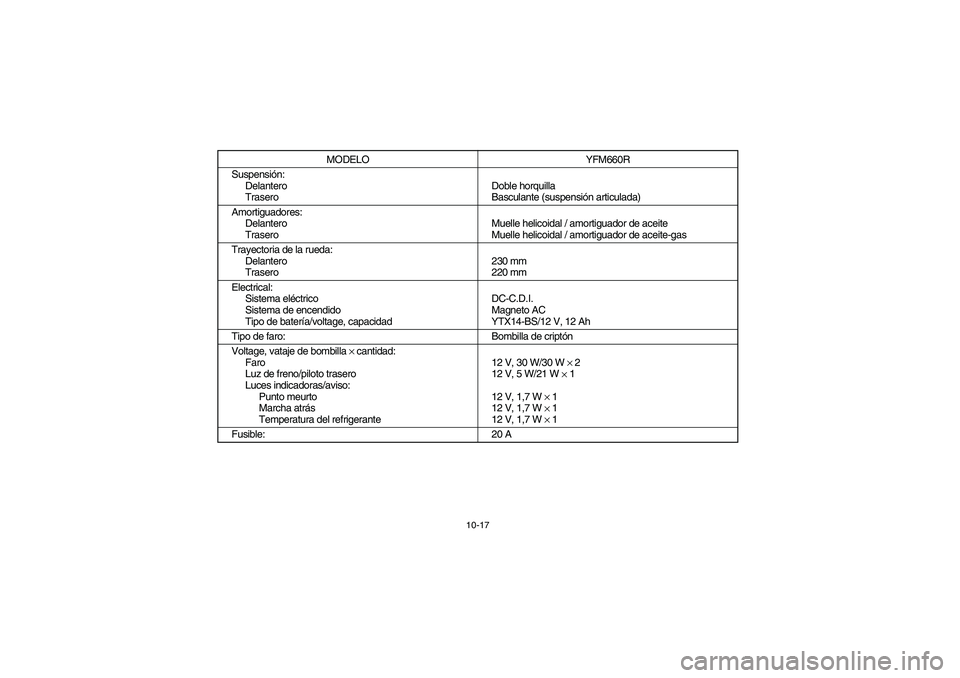

10-17
Suspensión:
Delantero
TraseroDoble horquilla
Basculante (suspensión articulada)
Amortiguadores:
Delantero
TraseroMuelle helicoidal / amortiguador de aceite
Muelle helicoidal / amortiguador de aceite-gas
Trayectoria de la rueda:
Delantero
Trasero230 mm
220 mm
Electrical:
Sistema eléctrico
Sistema de encendido
Tipo de batería/voltage, capacidadDC-C.D.I.
Magneto AC
YTX14-BS/12 V, 12 Ah
Tipo de faro: Bombilla de criptón
Voltage, vataje de bombilla
× cantidad:
Faro
Luz de freno/piloto trasero
Luces indicadoras/aviso:
Punto meurto
Marcha atrás
Temperatura del refrigerante12 V, 30 W/30 W
× 2
12 V, 5 W/21 W
× 1
12 V, 1,7 W
× 1
12 V, 1,7 W
× 1
12 V, 1,7 W
× 1
Fusible: 20 AMODELO YFM660R
U5LP62.book Page 17 Wednesday, May 8, 2002 11:24 AM

U5LP62.book Page 18 Wednesday, May 8, 2002 11:24 AM

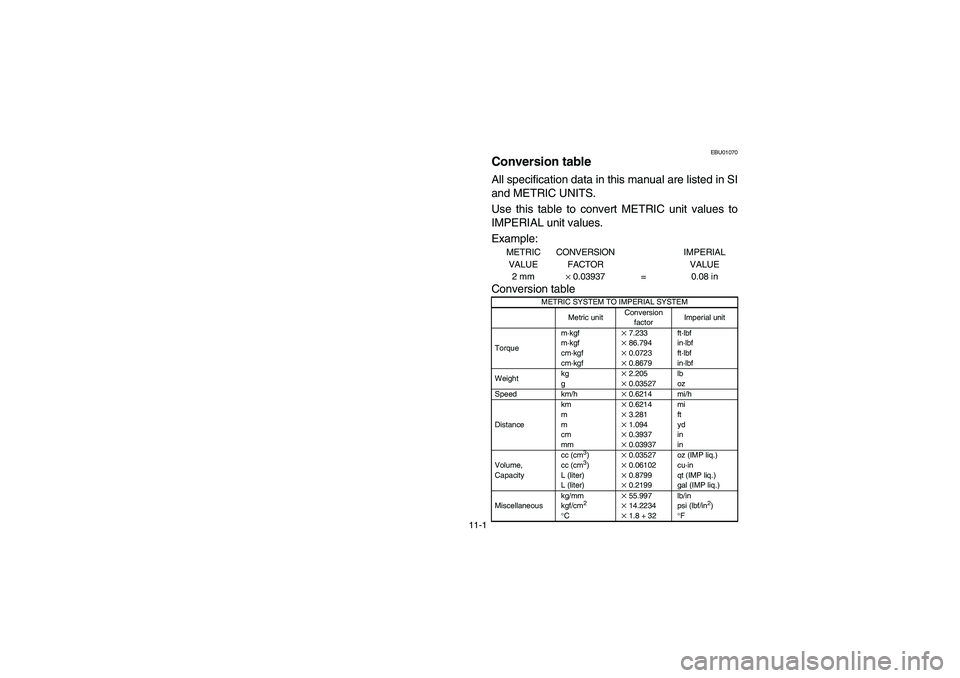

11-1
EBU01070
Conversion tableACS-02EAll specification data in this manual are listed in SI
and METRIC UNITS.
Use this table to convert METRIC unit values to
IMPERIAL unit values.
Example:
METRIC
VALUECONVERSION
FACTORIMPERIAL
VALUE
2 mm× 0.03937 = 0.08 in
Conversion table
METRIC SYSTEM TO IMPERIAL SYSTEM
Metric unitConversion
factorImperial unit
Torquem·kgf
m·kgf
cm·kgf
cm·kgf
× 7.233× 86.794× 0.0723× 0.8679ft·lbf
in·lbf
ft·lbf
in·lbf
Weightkg
g× 2.205× 0.03527lb
oz
Speed km/h× 0.6214 mi/h
Distancekm
m
m
cm
mm× 0.6214× 3.281× 1.094× 0.3937× 0.03937mi
ft
yd
in
in
Volume,
Capacitycc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0.03527× 0.06102× 0.8799× 0.2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Miscellaneouskg/mm
kgf/cm
2
°
C
× 55.997× 14.2234× 1.8 + 32 lb/in
psi (lbf/in
2)
°
F
