ESP YAMAHA YFM660R 2003 Owners Manual

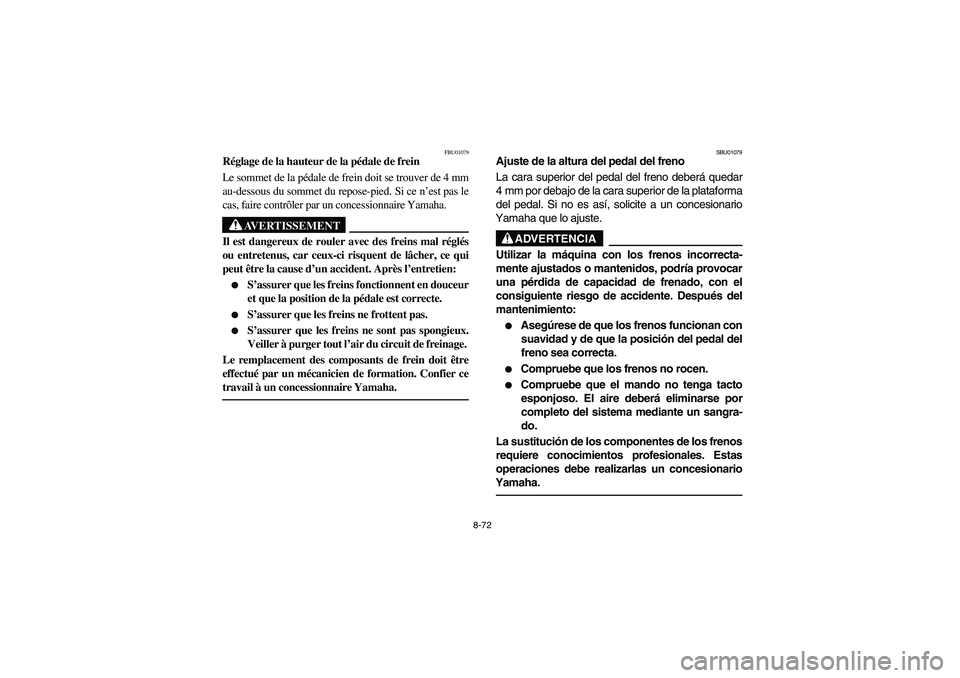

8-72
FBU01079
Réglage de la hauteur de la pédale de frein
Le sommet de la pédale de frein doit se trouver de 4 mm
au-dessous du sommet du repose-pied. Si ce n’est pas le
cas, faire contrôler par un concessionnaire Yamaha.
AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident. Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que la position de la pédale est correcte.


S’assurer que les freins ne frottent pas.


S’assurer que les freins ne sont pas spongieux.
Veiller à purger tout l’air du circuit de freinage.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
SBU01079
Ajuste de la altura del pedal del freno
La cara superior del pedal del freno deberá quedar
4 mm por debajo de la cara superior de la plataforma
del pedal. Si no es así, solicite a un concesionario
Yamaha que lo ajuste.
ADVERTENCIA
_ Utilizar la máquina con los frenos incorrecta-
mente ajustados o mantenidos, podría provocar
una pérdida de capacidad de frenado, con el
consiguiente riesgo de accidente. Después del
mantenimiento:

Asegúrese de que los frenos funcionan con
suavidad y de que la posición del pedal del
freno sea correcta.


Compruebe que los frenos no rocen.


Compruebe que el mando no tenga tacto
esponjoso. El aire deberá eliminarse por
completo del sistema mediante un sangra-
do.
La sustitución de los componentes de los frenos
requiere conocimientos profesionales. Estas
operaciones debe realizarlas un concesionario
Yamaha.
_
U5LP62.book Page 72 Wednesday, May 8, 2002 11:24 AM

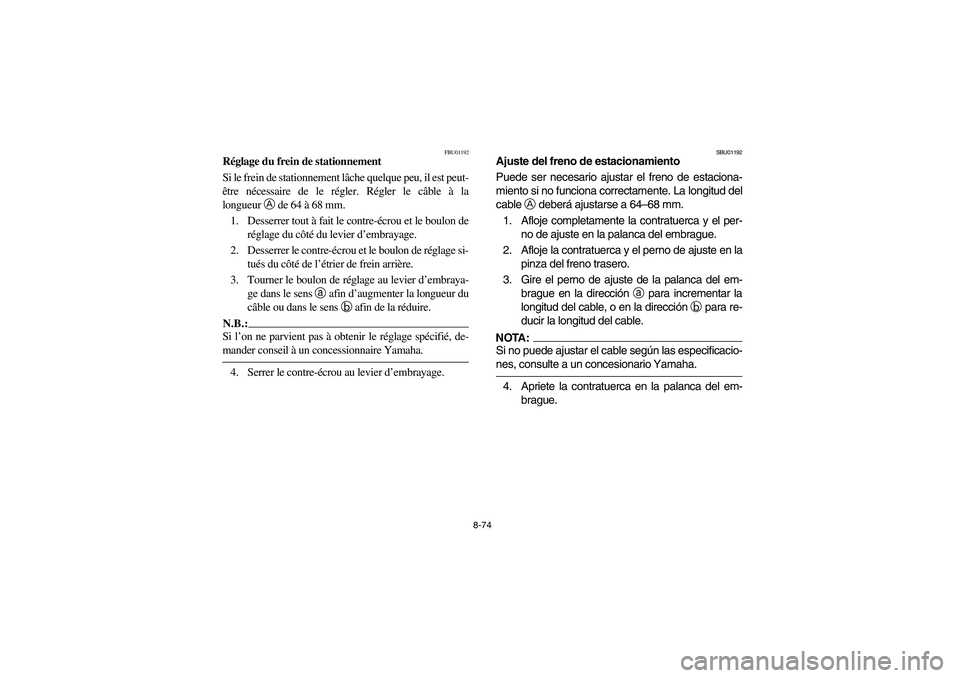

8-74
FBU01192
Réglage du frein de stationnement
Si le frein de stationnement lâche quelque peu, il est peut-
être nécessaire de le régler. Régler le câble à la
longueurA
de 64 à 68 mm.
1. Desserrer tout à fait le contre-écrou et le boulon de
réglage du côté du levier d’embrayage.
2. Desserrer le contre-écrou et le boulon de réglage si-
tués du côté de l’étrier de frein arrière.
3. Tourner le boulon de réglage au levier d’embraya-
ge dans le sens a
afin d’augmenter la longueur du
câble ou dans le sens b
afin de la réduire.N.B.:_ Si l’on ne parvient pas à obtenir le réglage spécifié, de-
mander conseil à un concessionnaire Yamaha. _4. Serrer le contre-écrou au levier d’embrayage.
SBU01192
Ajuste del freno de estacionamiento
Puede ser necesario ajustar el freno de estaciona-
miento si no funciona correctamente. La longitud del
cable
A deberá ajustarse a 64–68 mm.
1. Afloje completamente la contratuerca y el per-
no de ajuste en la palanca del embrague.
2. Afloje la contratuerca y el perno de ajuste en la
pinza del freno trasero.
3. Gire el perno de ajuste de la palanca del em-
brague en la dirección
a para incrementar la
longitud del cable, o en la dirección
b para re-
ducir la longitud del cable.NOTA:_ Si no puede ajustar el cable según las especificacio-
nes, consulte a un concesionario Yamaha. _4. Apriete la contratuerca en la palanca del em-
brague.
U5LP62.book Page 74 Wednesday, May 8, 2002 11:24 AM

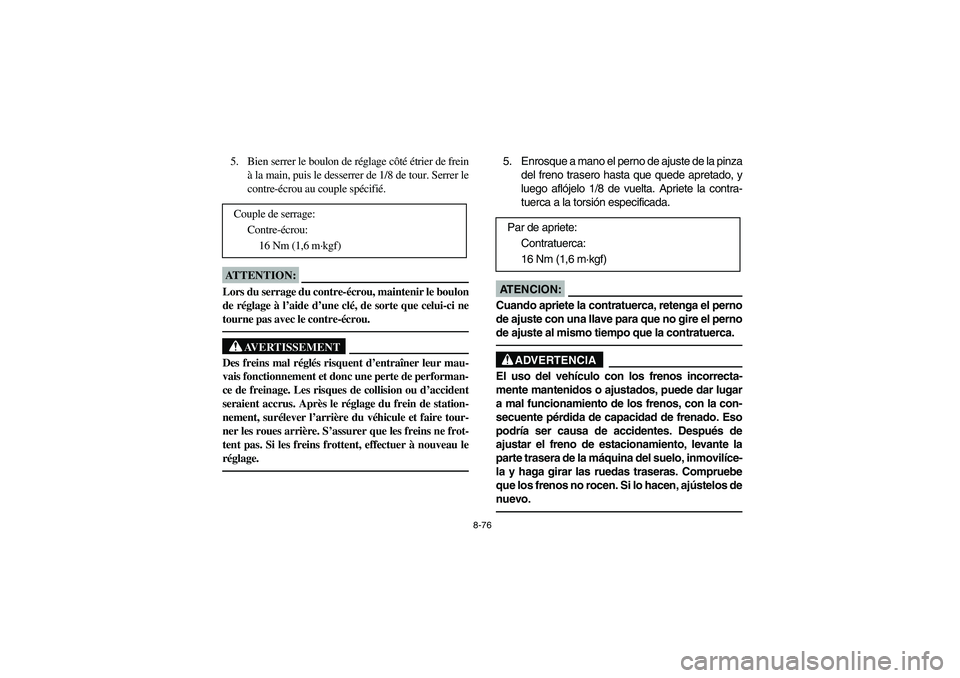

8-76
5. Bien serrer le boulon de réglage côté étrier de frein
à la main, puis le desserrer de 1/8 de tour. Serrer le
contre-écrou au couple spécifié.ATTENTION:_ Lors du serrage du contre-écrou, maintenir le boulon
de réglage à l’aide d’une clé, de sorte que celui-ci ne
tourne pas avec le contre-écrou. _
AVERTISSEMENT
_ Des freins mal réglés risquent d’entraîner leur mau-
vais fonctionnement et donc une perte de performan-
ce de freinage. Les risques de collision ou d’accident
seraient accrus. Après le réglage du frein de station-
nement, surélever l’arrière du véhicule et faire tour-
ner les roues arrière. S’assurer que les freins ne frot-
tent pas. Si les freins frottent, effectuer à nouveau le
réglage. _
Couple de serrage:
Contre-écrou:
16 Nm (1,6 m·kgf)
5. Enrosque a mano el perno de ajuste de la pinza
del freno trasero hasta que quede apretado, y
luego aflójelo 1/8 de vuelta. Apriete la contra-
tuerca a la torsión especificada.AT E N C I O N :_ Cuando apriete la contratuerca, retenga el perno
de ajuste con una llave para que no gire el perno
de ajuste al mismo tiempo que la contratuerca. _
ADVERTENCIA
_ El uso del vehículo con los frenos incorrecta-
mente mantenidos o ajustados, puede dar lugar
a mal funcionamiento de los frenos, con la con-
secuente pérdida de capacidad de frenado. Eso
podría ser causa de accidentes. Después de
ajustar el freno de estacionamiento, levante la
parte trasera de la máquina del suelo, inmovilíce-
la y haga girar las ruedas traseras. Compruebe
que los frenos no rocen. Si lo hacen, ajústelos de
nuevo. _
Par de apriete:
Contratuerca:
16 Nm (1,6 m·kgf)
U5LP62.book Page 76 Wednesday, May 8, 2002 11:24 AM

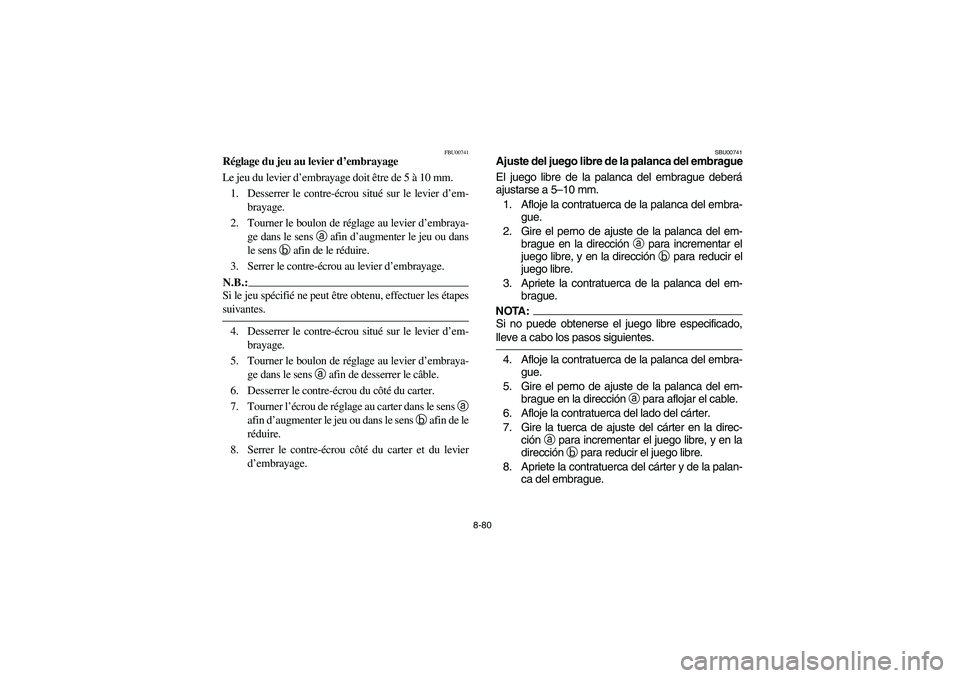

8-80
FBU00741
Réglage du jeu au levier d’embrayage
Le jeu du levier d’embrayage doit être de 5 à 10 mm.
1. Desserrer le contre-écrou situé sur le levier d’em-
brayage.
2. Tourner le boulon de réglage au levier d’embraya-
ge dans le sens a
afin d’augmenter le jeu ou dans
le sens b
afin de le réduire.
3. Serrer le contre-écrou au levier d’embrayage.N.B.:Si le jeu spécifié ne peut être obtenu, effectuer les étapes
suivantes.4. Desserrer le contre-écrou situé sur le levier d’em-
brayage.
5. Tourner le boulon de réglage au levier d’embraya-
ge dans le sens a
afin de desserrer le câble.
6. Desserrer le contre-écrou du côté du carter.
7. Tourner l’écrou de réglage au carter dans le sens a
afin d’augmenter le jeu ou dans le sens b
afin de le
réduire.
8. Serrer le contre-écrou côté du carter et du levier
d’embrayage.
SBU00741
Ajuste del juego libre de la palanca del embrague
El juego libre de la palanca del embrague deberá
ajustarse a 5–10 mm.
1. Afloje la contratuerca de la palanca del embra-
gue.
2. Gire el perno de ajuste de la palanca del em-
brague en la dirección
a para incrementar el
juego libre, y en la dirección
b para reducir el
juego libre.
3. Apriete la contratuerca de la palanca del em-
brague. NOTA:Si no puede obtenerse el juego libre especificado,
lleve a cabo los pasos siguientes.4. Afloje la contratuerca de la palanca del embra-
gue.
5. Gire el perno de ajuste de la palanca del em-
brague en la dirección
a para aflojar el cable.
6. Afloje la contratuerca del lado del cárter.
7. Gire la tuerca de ajuste del cárter en la direc-
ción
a para incrementar el juego libre, y en la
dirección
b para reducir el juego libre.
8. Apriete la contratuerca del cárter y de la palan-
ca del embrague.
U5LP62.book Page 80 Wednesday, May 8, 2002 11:24 AM

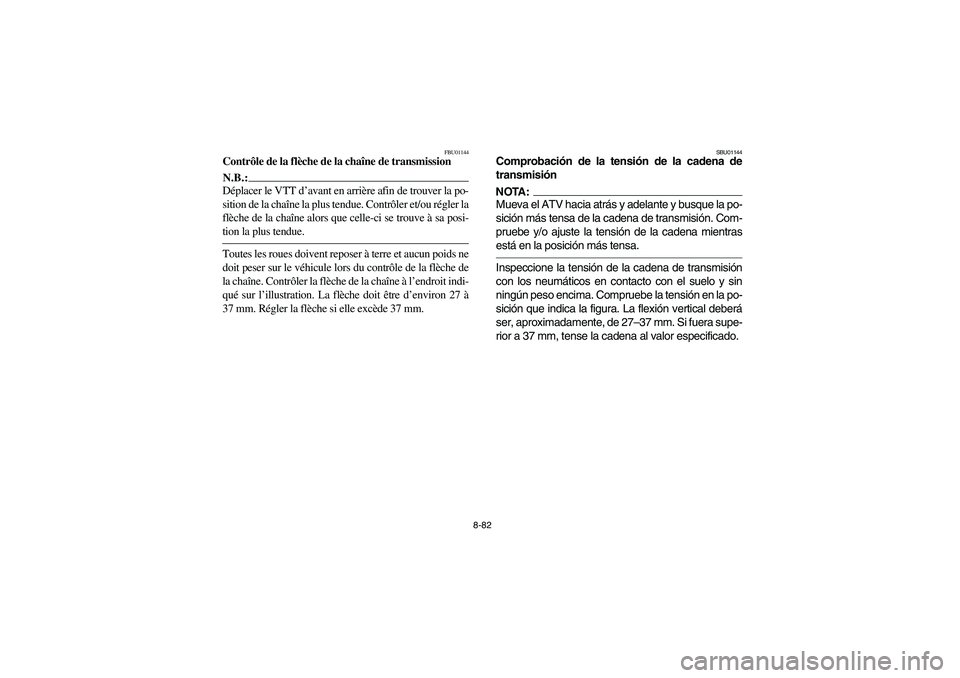

8-82
FBU01144
Contrôle de la flèche de la chaîne de transmissionN.B.:_ Déplacer le VTT d’avant en arrière afin de trouver la po-
sition de la chaîne la plus tendue. Contrôler et/ou régler la
flèche de la chaîne alors que celle-ci se trouve à sa posi-
tion la plus tendue. _Toutes les roues doivent reposer à terre et aucun poids ne
doit peser sur le véhicule lors du contrôle de la flèche de
la chaîne. Contrôler la flèche de la chaîne à l’endroit indi-
qué sur l’illustration. La flèche doit être d’environ 27 à
37 mm. Régler la flèche si elle excède 37 mm.
SBU01144
Comprobación de la tensión de la cadena de
transmisiónNOTA:_ Mueva el ATV hacia atrás y adelante y busque la po-
sición más tensa de la cadena de transmisión. Com-
pruebe y/o ajuste la tensión de la cadena mientras
está en la posición más tensa._Inspeccione la tensión de la cadena de transmisión
con los neumáticos en contacto con el suelo y sin
ningún peso encima. Compruebe la tensión en la po-
sición que indica la figura. La flexión vertical deberá
ser, aproximadamente, de 27–37 mm. Si fuera supe-
rior a 37 mm, tense la cadena al valor especificado.
U5LP62.book Page 82 Wednesday, May 8, 2002 11:24 AM

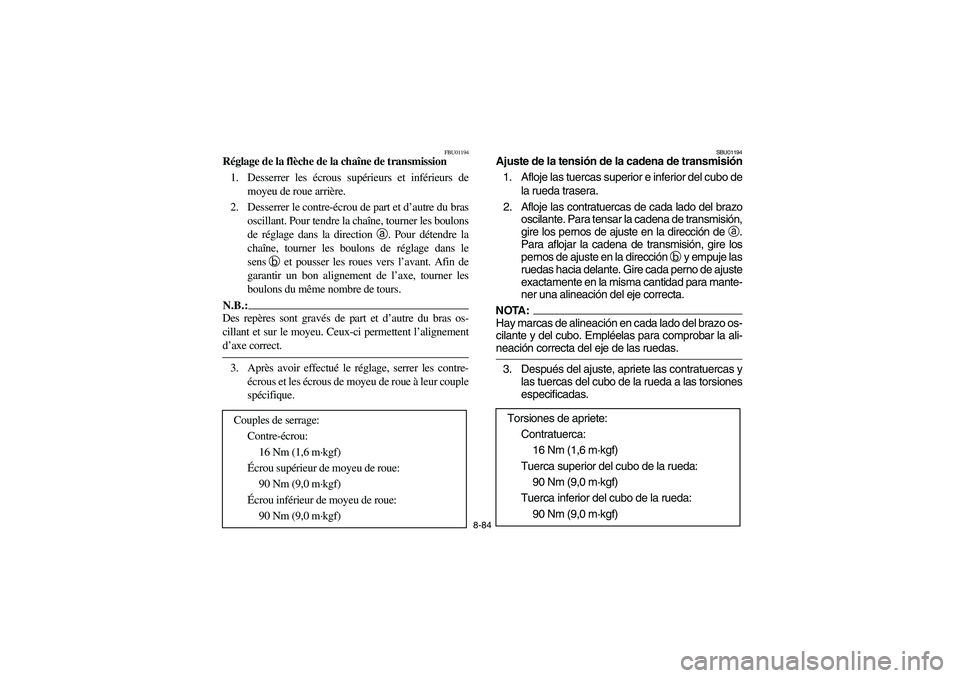

8-84
FBU01194
Réglage de la flèche de la chaîne de transmission
1. Desserrer les écrous supérieurs et inférieurs de
moyeu de roue arrière.
2. Desserrer le contre-écrou de part et d’autre du bras
oscillant. Pour tendre la chaîne, tourner les boulons
de réglage dans la direction a
. Pour détendre la
chaîne, tourner les boulons de réglage dans le
sensb
et pousser les roues vers l’avant. Afin de
garantir un bon alignement de l’axe, tourner les
boulons du même nombre de tours.N.B.:_ Des repères sont gravés de part et d’autre du bras os-
cillant et sur le moyeu. Ceux-ci permettent l’alignement
d’axe correct. _3. Après avoir effectué le réglage, serrer les contre-
écrous et les écrous de moyeu de roue à leur couple
spécifique.
Couples de serrage:
Contre-écrou:
16 Nm (1,6 m·kgf)
Écrou supérieur de moyeu de roue:
90 Nm (9,0 m·kgf)
Écrou inférieur de moyeu de roue:
90 Nm (9,0 m·kgf)
SBU01194
Ajuste de la tensión de la cadena de transmisión
1. Afloje las tuercas superior e inferior del cubo de
la rueda trasera.
2. Afloje las contratuercas de cada lado del brazo
oscilante. Para tensar la cadena de transmisión,
gire los pernos de ajuste en la dirección de
a.
Para aflojar la cadena de transmisión, gire los
pernos de ajuste en la dirección
b y empuje las
ruedas hacia delante. Gire cada perno de ajuste
exactamente en la misma cantidad para mante-
ner una alineación del eje correcta.NOTA:_ Hay marcas de alineación en cada lado del brazo os-
cilante y del cubo. Empléelas para comprobar la ali-
neación correcta del eje de las ruedas. _3. Después del ajuste, apriete las contratuercas y
las tuercas del cubo de la rueda a las torsiones
especificadas.
Torsiones de apriete:
Contratuerca:
16 Nm (1,6 m·kgf)
Tuerca superior del cubo de la rueda:
90 Nm (9,0 m·kgf)
Tuerca inferior del cubo de la rueda:
90 Nm (9,0 m·kgf)
U5LP62.book Page 84 Wednesday, May 8, 2002 11:24 AM

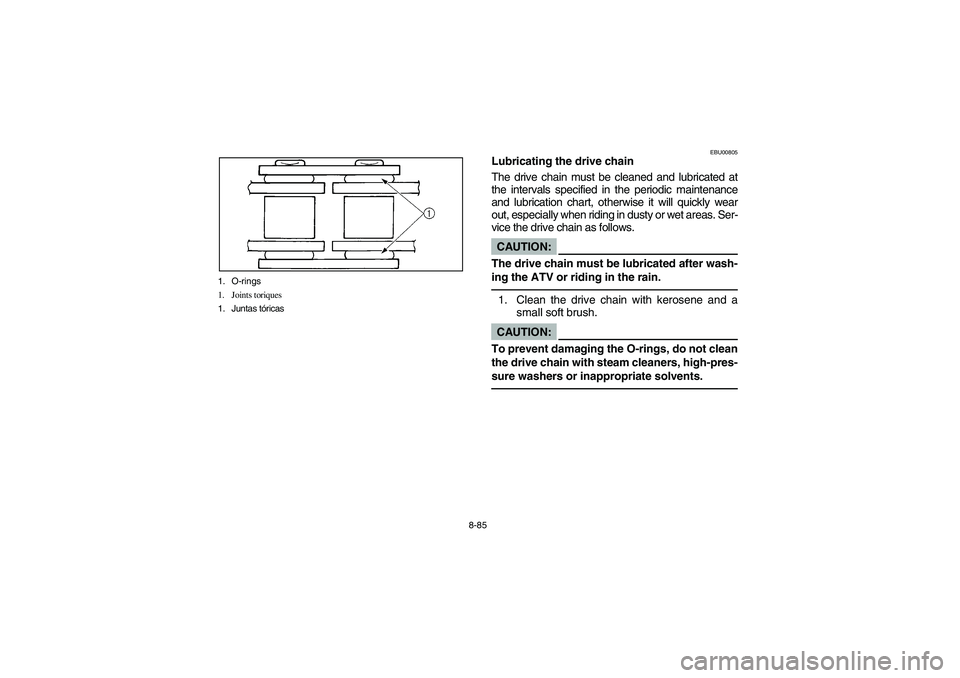

8-85 1. O-rings
1. Joints toriques
1. Juntas tóricas
EBU00805
Lubricating the drive chain
The drive chain must be cleaned and lubricated at
the intervals specified in the periodic maintenance
and lubrication chart, otherwise it will quickly wear
out, especially when riding in dusty or wet areas. Ser-
vice the drive chain as follows.CAUTION:
The drive chain must be lubricated after wash-
ing the ATV or riding in the rain.1. Clean the drive chain with kerosene and a
small soft brush.CAUTION:
To prevent damaging the O-rings, do not clean
the drive chain with steam cleaners, high-pres-
sure washers or inappropriate solvents.
U5LP62.book Page 85 Wednesday, May 8, 2002 11:24 AM

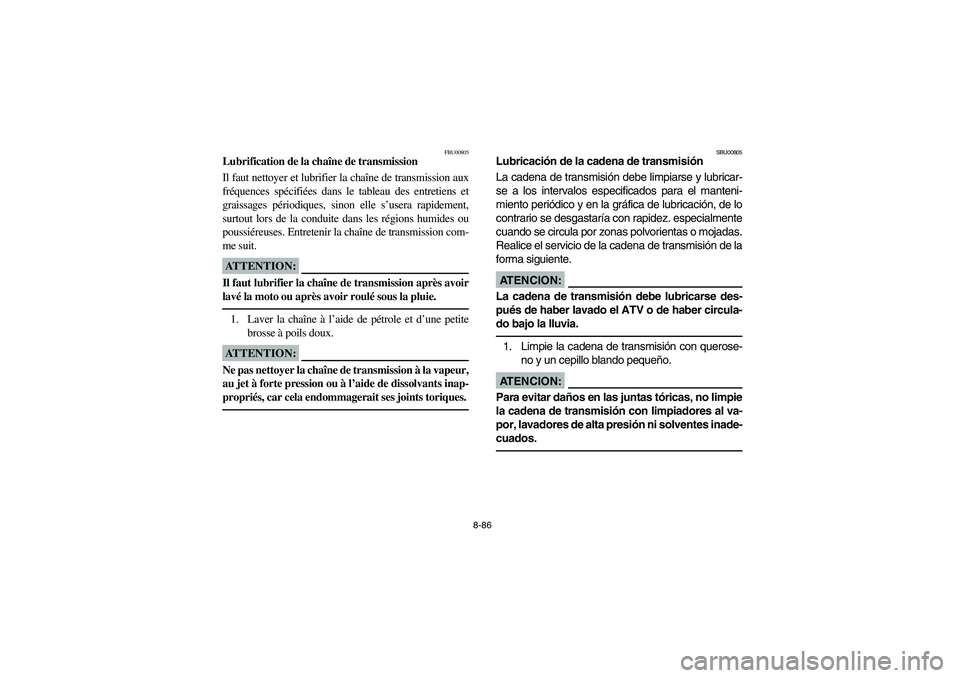

8-86
FBU00805
Lubrification de la chaîne de transmission
Il faut nettoyer et lubrifier la chaîne de transmission aux
fréquences spécifiées dans le tableau des entretiens et
graissages périodiques, sinon elle s’usera rapidement,
surtout lors de la conduite dans les régions humides ou
poussiéreuses. Entretenir la chaîne de transmission com-
me suit.ATTENTION:_ Il faut lubrifier la chaîne de transmission après avoir
lavé la moto ou après avoir roulé sous la pluie. _1. Laver la chaîne à l’aide de pétrole et d’une petite
brosse à poils doux.ATTENTION:_ Ne pas nettoyer la chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de dissolvants inap-
propriés, car cela endommagerait ses joints toriques. _
SBU00805
Lubricación de la cadena de transmisión
La cadena de transmisión debe limpiarse y lubricar-
se a los intervalos especificados para el manteni-
miento periódico y en la gráfica de lubricación, de lo
contrario se desgastaría con rapidez. especialmente
cuando se circula por zonas polvorientas o mojadas.
Realice el servicio de la cadena de transmisión de la
forma siguiente.AT E N C I O N :La cadena de transmisión debe lubricarse des-
pués de haber lavado el ATV o de haber circula-
do bajo la lluvia. 1. Limpie la cadena de transmisión con querose-
no y un cepillo blando pequeño.AT E N C I O N :Para evitar daños en las juntas tóricas, no limpie
la cadena de transmisión con limpiadores al va-
por, lavadores de alta presión ni solventes inade-
cuados.
U5LP62.book Page 86 Wednesday, May 8, 2002 11:24 AM

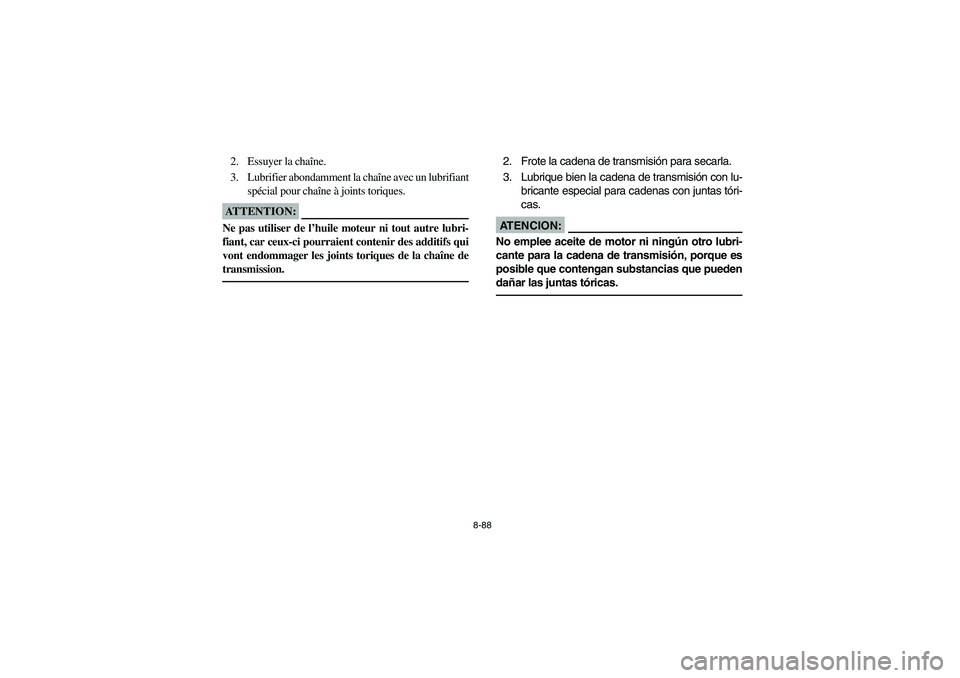

8-88
2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec un lubrifiant
spécial pour chaîne à joints toriques.ATTENTION:_ Ne pas utiliser de l’huile moteur ni tout autre lubri-
fiant, car ceux-ci pourraient contenir des additifs qui
vont endommager les joints toriques de la chaîne de
transmission. _
2. Frote la cadena de transmisión para secarla.
3. Lubrique bien la cadena de transmisión con lu-
bricante especial para cadenas con juntas tóri-
cas.AT E N C I O N :No emplee aceite de motor ni ningún otro lubri-
cante para la cadena de transmisión, porque es
posible que contengan substancias que pueden
dañar las juntas tóricas.
U5LP62.book Page 88 Wednesday, May 8, 2002 11:24 AM

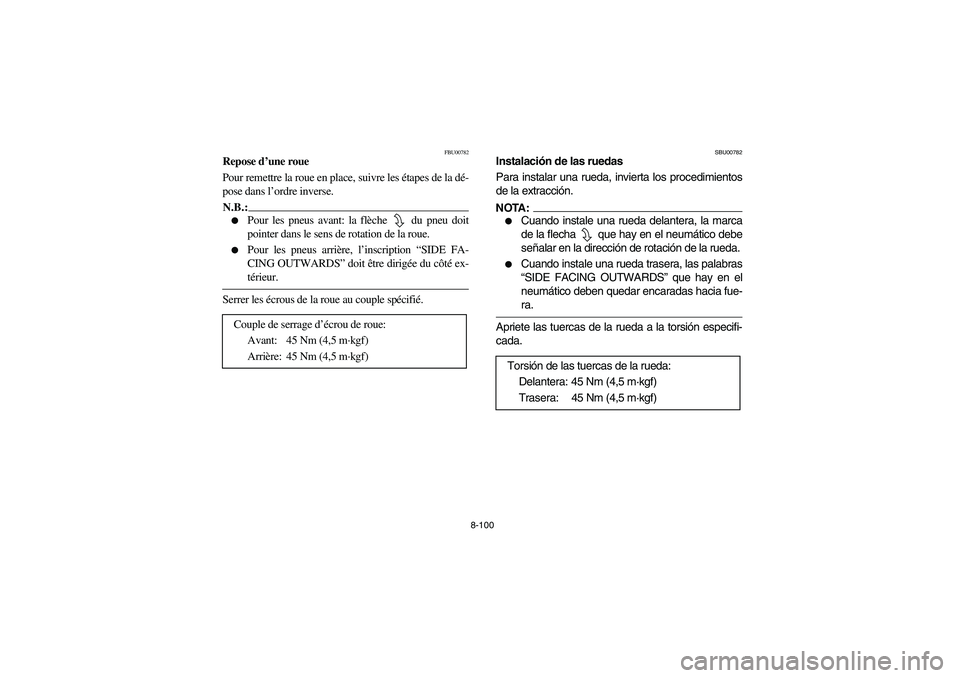

8-100
FBU00782
Repose d’une roue
Pour remettre la roue en place, suivre les étapes de la dé-
pose dans l’ordre inverse.N.B.:_

Pour les pneus avant: la flèche du pneu doit
pointer dans le sens de rotation de la roue.


Pour les pneus arrière, l’inscription “SIDE FA-
CING OUTWARDS” doit être dirigée du côté ex-
térieur.
_Serrer les écrous de la roue au couple spécifié.
Couple de serrage d’écrou de roue:
Avant: 45 Nm (4,5 m·kgf)
Arrière: 45 Nm (4,5 m·kgf)
SBU00782
Instalación de las ruedas
Para instalar una rueda, invierta los procedimientos
de la extracción.NOTA:

Cuando instale una rueda delantera, la marca
de la flecha que hay en el neumático debe
señalar en la dirección de rotación de la rueda.


Cuando instale una rueda trasera, las palabras
“SIDE FACING OUTWARDS” que hay en el
neumático deben quedar encaradas hacia fue-
ra.
Apriete las tuercas de la rueda a la torsión especifi-
cada.
Torsión de las tuercas de la rueda:
Delantera: 45 Nm (4,5 m·kgf)
Trasera: 45 Nm (4,5 m·kgf)
U5LP62.book Page 100 Wednesday, May 8, 2002 11:24 AM
