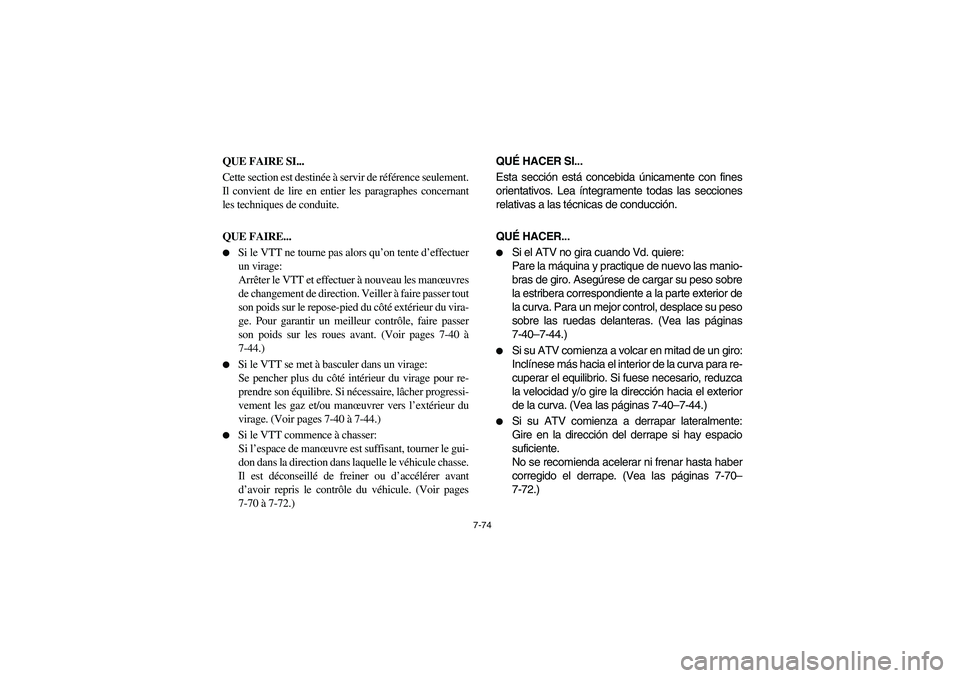

7-74
QUE FAIRE SI...
Cette section est destinée à servir de référence seulement.
Il convient de lire en entier les paragraphes concernant
les techniques de conduite.
QUE FAIRE...

Si le VTT ne tourne pas alors qu’on tente d’effectuer
un virage:
Arrêter le VTT et effectuer à nouveau les manœuvres
de changement de direction. Veiller à faire passer tout
son poids sur le repose-pied du côté extérieur du vira-
ge. Pour garantir un meilleur contrôle, faire passer
son poids sur les roues avant. (Voir pages 7-40 à
7-44.)


Si le VTT se met à basculer dans un virage:
Se pencher plus du côté intérieur du virage pour re-
prendre son équilibre. Si nécessaire, lâcher progressi-
vement les gaz et/ou manœuvrer vers l’extérieur du
virage. (Voir pages 7-40 à 7-44.)


Si le VTT commence à chasser:
Si l’espace de manœuvre est suffisant, tourner le gui-
don dans la direction dans laquelle le véhicule chasse.
Il est déconseillé de freiner ou d’accélérer avant
d’avoir repris le contrôle du véhicule. (Voir pages
7-70 à 7-72.)QUÉ HACER SI...
Esta sección está concebida únicamente con fines
orientativos. Lea íntegramente todas las secciones
relativas a las técnicas de conducción.
QUÉ HACER...


Si el ATV no gira cuando Vd. quiere:
Pare la máquina y practique de nuevo las manio-
bras de giro. Asegúrese de cargar su peso sobre
la estribera correspondiente a la parte exterior de
la curva. Para un mejor control, desplace su peso
sobre las ruedas delanteras. (Vea las páginas
7-40–7-44.)


Si su ATV comienza a volcar en mitad de un giro:
Inclínese más hacia el interior de la curva para re-
cuperar el equilibrio. Si fuese necesario, reduzca
la velocidad y/o gire la dirección hacia el exterior
de la curva. (Vea las páginas 7-40–7-44.)


Si su ATV comienza a derrapar lateralmente:
Gire en la dirección del derrape si hay espacio
suficiente.
No se recomienda acelerar ni frenar hasta haber
corregido el derrape. (Vea las páginas 7-70–
7-72.)
U5LP62.book Page 74 Wednesday, May 8, 2002 11:24 AM

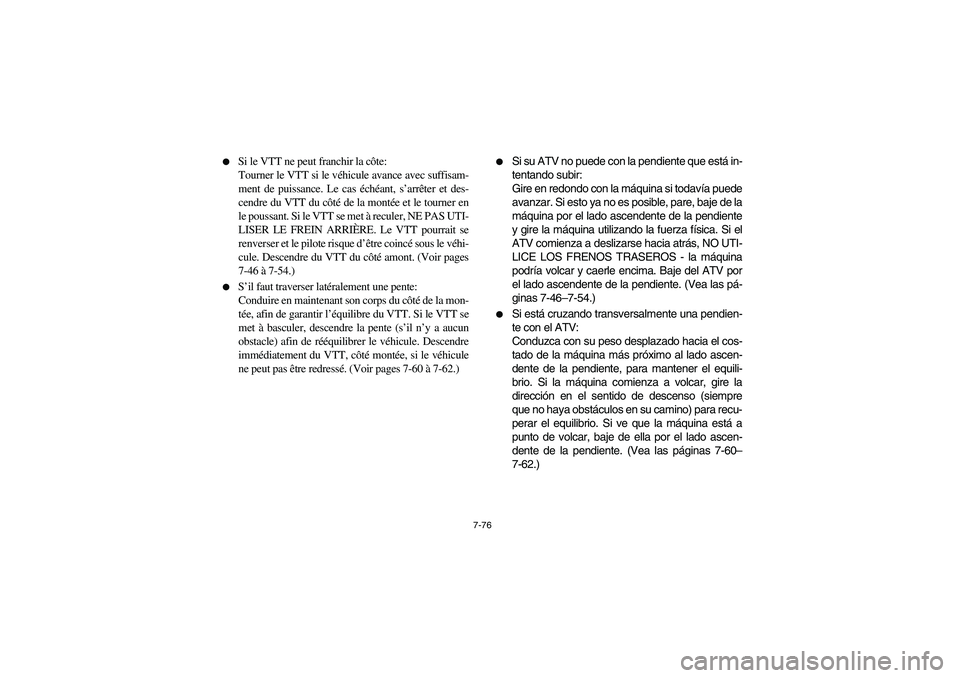

7-76

Si le VTT ne peut franchir la côte:
Tourner le VTT si le véhicule avance avec suffisam-
ment de puissance. Le cas échéant, s’arrêter et des-
cendre du VTT du côté de la montée et le tourner en
le poussant. Si le VTT se met à reculer, NE PAS UTI-
LISER LE FREIN ARRIÈRE. Le VTT pourrait se
renverser et le pilote risque d’être coincé sous le véhi-
cule. Descendre du VTT du côté amont. (Voir pages
7-46 à 7-54.)


S’il faut traverser latéralement une pente:
Conduire en maintenant son corps du côté de la mon-
tée, afin de garantir l’équilibre du VTT. Si le VTT se
met à basculer, descendre la pente (s’il n’y a aucun
obstacle) afin de rééquilibrer le véhicule. Descendre
immédiatement du VTT, côté montée, si le véhicule
ne peut pas être redressé. (Voir pages 7-60 à 7-62.)


Si su ATV no puede con la pendiente que está in-
tentando subir:
Gire en redondo con la máquina si todavía puede
avanzar. Si esto ya no es posible, pare, baje de la
máquina por el lado ascendente de la pendiente
y gire la máquina utilizando la fuerza física. Si el
ATV comienza a deslizarse hacia atrás, NO UTI-
LICE LOS FRENOS TRASEROS - la máquina
podría volcar y caerle encima. Baje del ATV por
el lado ascendente de la pendiente. (Vea las pá-
ginas 7-46–7-54.)


Si está cruzando transversalmente una pendien-
te con el ATV:
Conduzca con su peso desplazado hacia el cos-
tado de la máquina más próximo al lado ascen-
dente de la pendiente, para mantener el equili-
brio. Si la máquina comienza a volcar, gire la
dirección en el sentido de descenso (siempre
que no haya obstáculos en su camino) para recu-
perar el equilibrio. Si ve que la máquina está a
punto de volcar, baje de ella por el lado ascen-
dente de la pendiente. (Vea las páginas 7-60–
7-62.)
U5LP62.book Page 76 Wednesday, May 8, 2002 11:24 AM

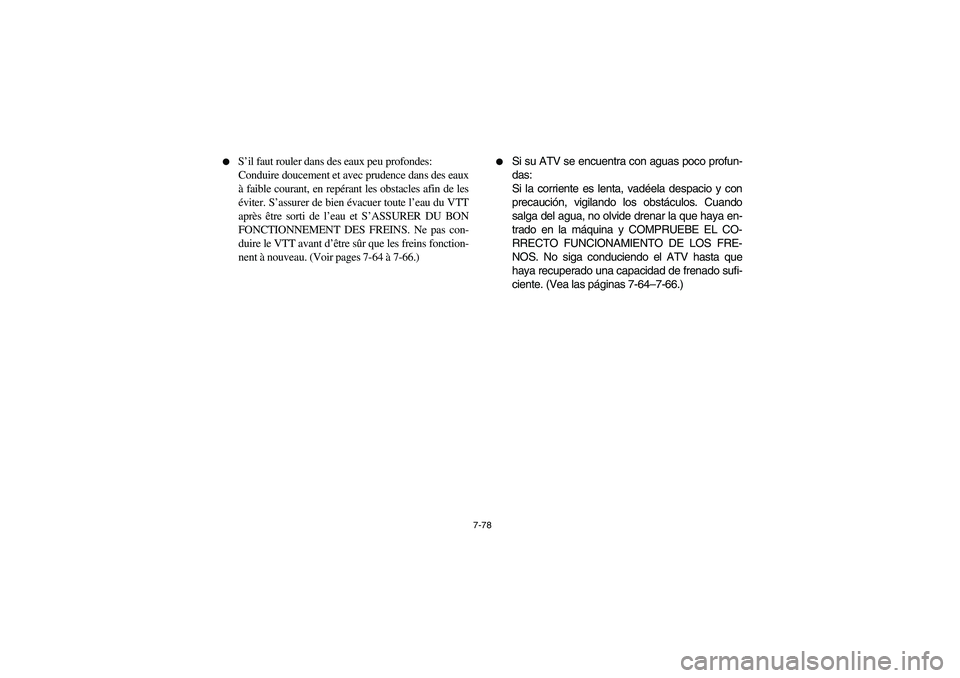

7-78

S’il faut rouler dans des eaux peu profondes:
Conduire doucement et avec prudence dans des eaux
à faible courant, en repérant les obstacles afin de les
éviter. S’assurer de bien évacuer toute l’eau du VTT
après être sorti de l’eau et S’ASSURER DU BON
FONCTIONNEMENT DES FREINS. Ne pas con-
duire le VTT avant d’être sûr que les freins fonction-
nent à nouveau. (Voir pages 7-64 à 7-66.)


Si su ATV se encuentra con aguas poco profun-
das:
Si la corriente es lenta, vadéela despacio y con
precaución, vigilando los obstáculos. Cuando
salga del agua, no olvide drenar la que haya en-
trado en la máquina y COMPRUEBE EL CO-
RRECTO FUNCIONAMIENTO DE LOS FRE-
NOS. No siga conduciendo el ATV hasta que
haya recuperado una capacidad de frenado sufi-
ciente. (Vea las páginas 7-64–7-66.)
U5LP62.book Page 78 Wednesday, May 8, 2002 11:24 AM

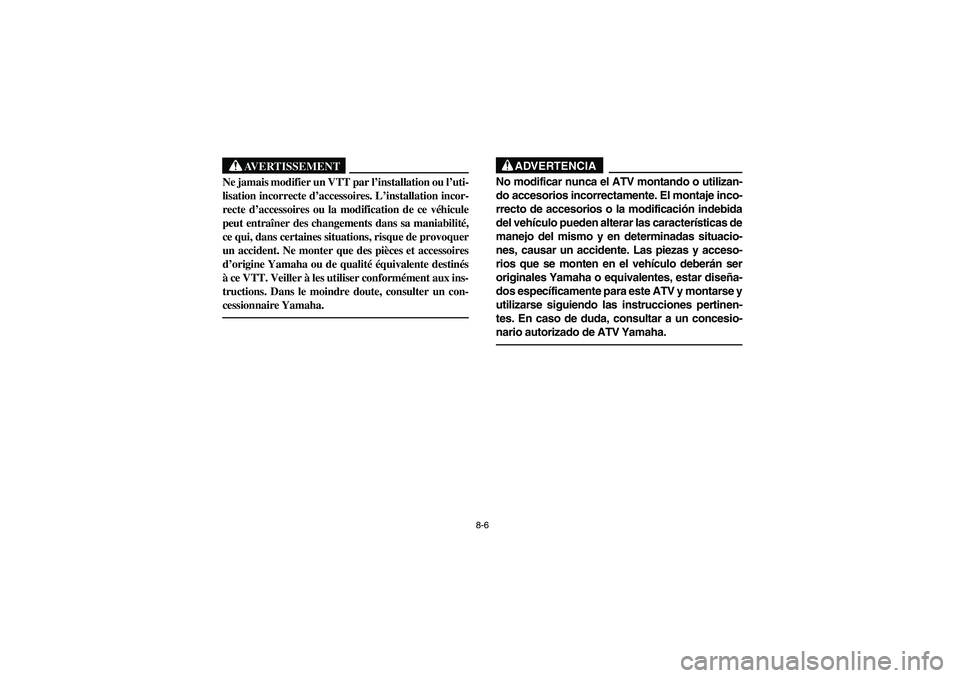

8-6
AVERTISSEMENT
_ Ne jamais modifier un VTT par l’installation ou l’uti-
lisation incorrecte d’accessoires. L’installation incor-
recte d’accessoires ou la modification de ce véhicule
peut entraîner des changements dans sa maniabilité,
ce qui, dans certaines situations, risque de provoquer
un accident. Ne monter que des pièces et accessoires
d’origine Yamaha ou de qualité équivalente destinés
à ce VTT. Veiller à les utiliser conformément aux ins-
tructions. Dans le moindre doute, consulter un con-
cessionnaire Yamaha. _
ADVERTENCIA
_ No modificar nunca el ATV montando o utilizan-
do accesorios incorrectamente. El montaje inco-
rrecto de accesorios o la modificación indebida
del vehículo pueden alterar las características de
manejo del mismo y en determinadas situacio-
nes, causar un accidente. Las piezas y acceso-
rios que se monten en el vehículo deberán ser
originales Yamaha o equivalentes, estar diseña-
dos específicamente para este ATV y montarse y
utilizarse siguiendo las instrucciones pertinen-
tes. En caso de duda, consultar a un concesio-
nario autorizado de ATV Yamaha. _
U5LP62.book Page 6 Wednesday, May 8, 2002 11:24 AM

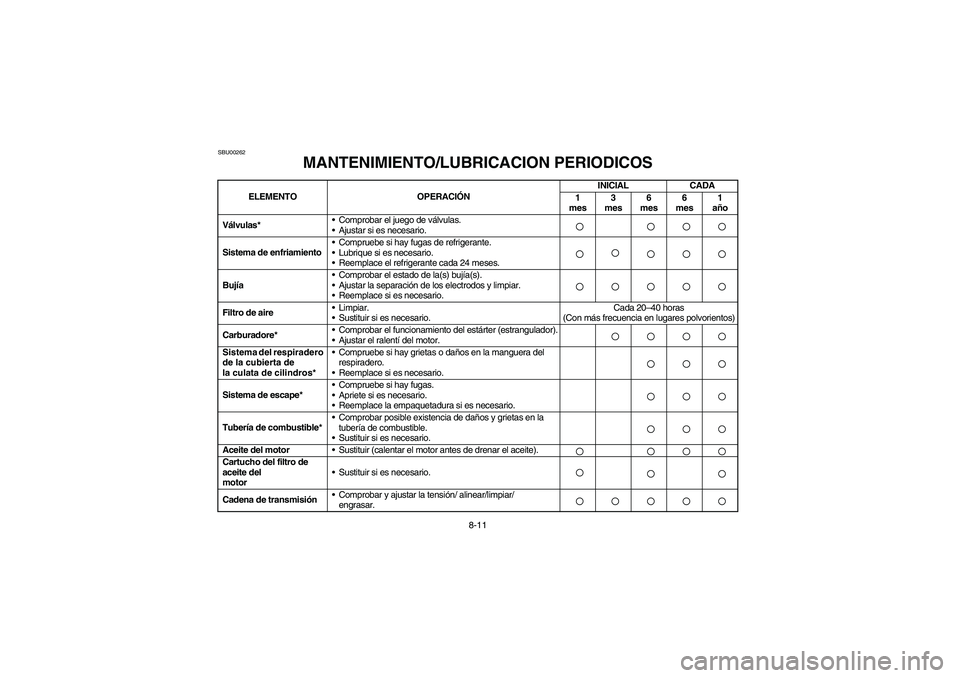

8-11
SBU00262
MANTENIMIENTO/LUBRICACION PERIODICOS
ELEMENTO OPERACIÓNINICIAL CADA
1
mes3
mes6
mes6
mes1
año
Válvulas* •Comprobar el juego de válvulas.
•Ajustar si es necesario.
Sistema de enfriamiento•Compruebe si hay fugas de refrigerante.
•Lubrique si es necesario.
•Reemplace el refrigerante cada 24 meses.Bujía•Comprobar el estado de la(s) bujía(s).
•Ajustar la separación de los electrodos y limpiar.
•Reemplace si es necesario.Filtro de aire•Limpiar.
•Sustituir si es necesario.Cada 20–40 horas
(Con más frecuencia en lugares polvorientos)
Carburadore*•Comprobar el funcionamiento del estárter (estrangulador).
•Ajustar el ralentí del motor.Sistema del respiradero
de la cubierta de
la culata de cilindros*•Compruebe si hay grietas o daños en la manguera del
respiradero.
•Reemplace si es necesario.Sistema de escape*•Compruebe si hay fugas.
•Apriete si es necesario.
•Reemplace la empaquetadura si es necesario.Tubería de combustible*•Comprobar posible existencia de daños y grietas en la
tubería de combustible.
•Sustituir si es necesario.Aceite del motor
•Sustituir (calentar el motor antes de drenar el aceite).Cartucho del filtro de
aceite del
motor•Sustituir si es necesario.Cadena de transmisión•Comprobar y ajustar la tensión/ alinear/limpiar/
engrasar.U5LP62.book Page 11 Wednesday, May 8, 2002 11:24 AM

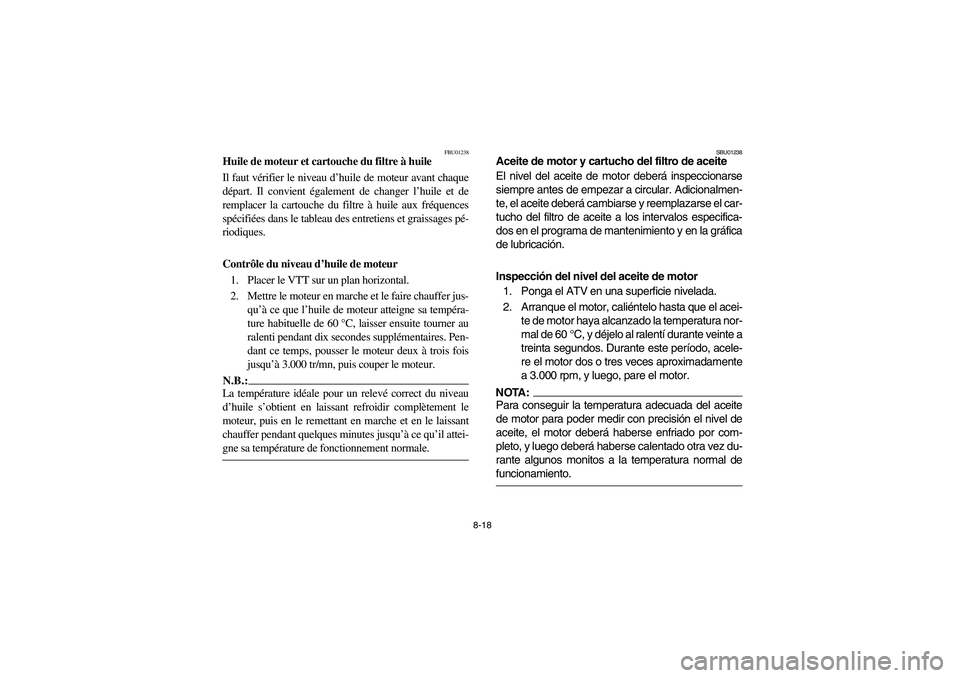

8-18
FBU01238
Huile de moteur et cartouche du filtre à huile
Il faut vérifier le niveau d’huile de moteur avant chaque
départ. Il convient également de changer l’huile et de
remplacer la cartouche du filtre à huile aux fréquences
spécifiées dans le tableau des entretiens et graissages pé-
riodiques.
Contrôle du niveau d’huile de moteur
1. Placer le VTT sur un plan horizontal.
2. Mettre le moteur en marche et le faire chauffer jus-
qu’à ce que l’huile de moteur atteigne sa tempéra-
ture habituelle de 60°C, laisser ensuite tourner au
ralenti pendant dix secondes supplémentaires. Pen-
dant ce temps, pousser le moteur deux à trois fois
jusqu’à 3.000 tr/mn, puis couper le moteur.N.B.:_ La température idéale pour un relevé correct du niveau
d’huile s’obtient en laissant refroidir complètement le
moteur, puis en le remettant en marche et en le laissant
chauffer pendant quelques minutes jusqu’à ce qu’il attei-
gne sa température de fonctionnement normale. _
SBU01238
Aceite de motor y cartucho del filtro de aceite
El nivel del aceite de motor deberá inspeccionarse
siempre antes de empezar a circular. Adicionalmen-
te, el aceite deberá cambiarse y reemplazarse el car-
tucho del filtro de aceite a los intervalos especifica-
dos en el programa de mantenimiento y en la gráfica
de lubricación.
Inspección del nivel del aceite de motor
1. Ponga el ATV en una superficie nivelada.
2. Arranque el motor, caliéntelo hasta que el acei-
te de motor haya alcanzado la temperatura nor-
mal de 60°C, y déjelo al ralentí durante veinte a
treinta segundos. Durante este período, acele-
re el motor dos o tres veces aproximadamente
a 3.000 rpm, y luego, pare el motor.NOTA:_ Para conseguir la temperatura adecuada del aceite
de motor para poder medir con precisión el nivel de
aceite, el motor deberá haberse enfriado por com-
pleto, y luego deberá haberse calentado otra vez du-
rante algunos monitos a la temperatura normal de
funcionamiento. _
U5LP62.book Page 18 Wednesday, May 8, 2002 11:24 AM

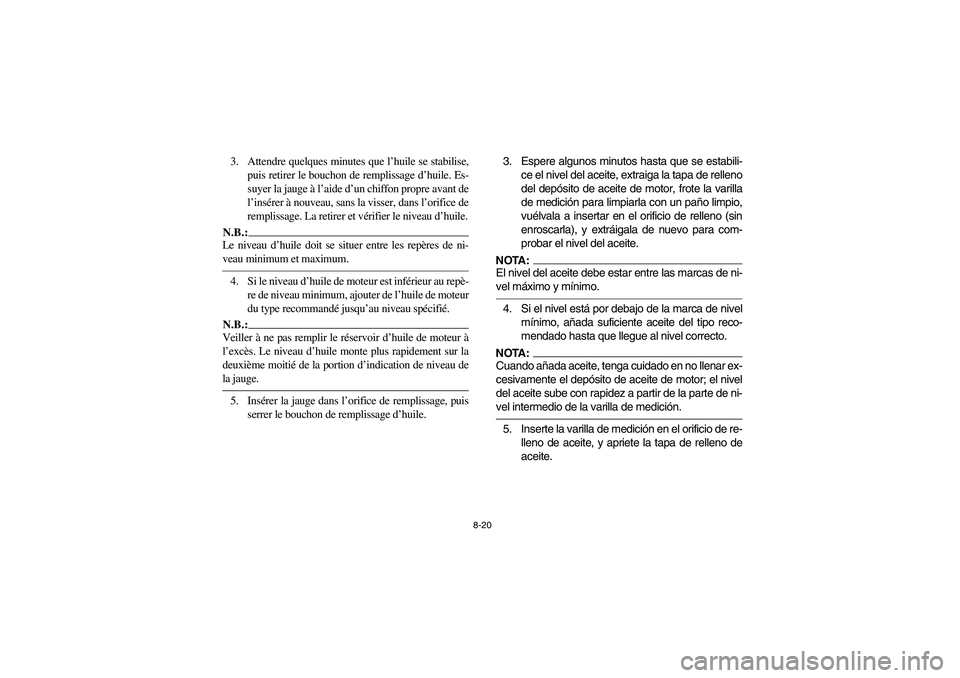

8-20
3. Attendre quelques minutes que l’huile se stabilise,
puis retirer le bouchon de remplissage d’huile. Es-
suyer la jauge à l’aide d’un chiffon propre avant de
l’insérer à nouveau, sans la visser, dans l’orifice de
remplissage. La retirer et vérifier le niveau d’huile.N.B.:_ Le niveau d’huile doit se situer entre les repères de ni-
veau minimum et maximum. _4. Si le niveau d’huile de moteur est inférieur au repè-
re de niveau minimum, ajouter de l’huile de moteur
du type recommandé jusqu’au niveau spécifié.N.B.:_ Veiller à ne pas remplir le réservoir d’huile de moteur à
l’excès. Le niveau d’huile monte plus rapidement sur la
deuxième moitié de la portion d’indication de niveau de
la jauge. _5. Insérer la jauge dans l’orifice de remplissage, puis
serrer le bouchon de remplissage d’huile.3. Espere algunos minutos hasta que se estabili-
ce el nivel del aceite, extraiga la tapa de relleno
del depósito de aceite de motor, frote la varilla
de medición para limpiarla con un paño limpio,
vuélvala a insertar en el orificio de relleno (sin
enroscarla), y extráigala de nuevo para com-
probar el nivel del aceite.
NOTA:_ El nivel del aceite debe estar entre las marcas de ni-
vel máximo y mínimo. _4. Si el nivel está por debajo de la marca de nivel
mínimo, añada suficiente aceite del tipo reco-
mendado hasta que llegue al nivel correcto.NOTA:_ Cuando añada aceite, tenga cuidado en no llenar ex-
cesivamente el depósito de aceite de motor; el nivel
del aceite sube con rapidez a partir de la parte de ni-
vel intermedio de la varilla de medición. _5. Inserte la varilla de medición en el orificio de re-
lleno de aceite, y apriete la tapa de relleno de
aceite.
U5LP62.book Page 20 Wednesday, May 8, 2002 11:24 AM

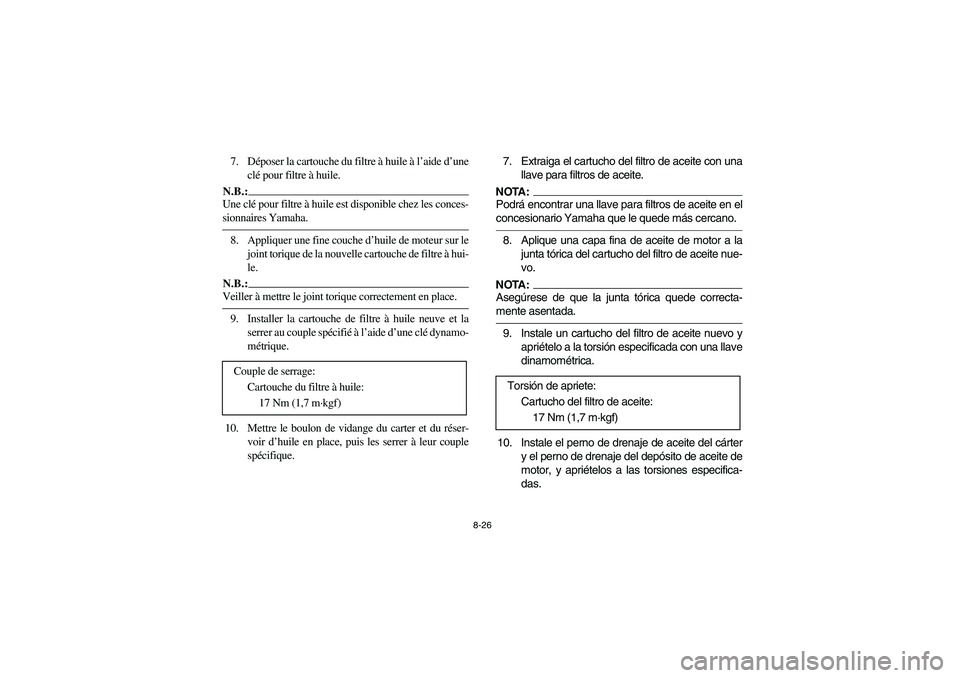

8-26
7. Déposer la cartouche du filtre à huile à l’aide d’une
clé pour filtre à huile.N.B.:_ Une clé pour filtre à huile est disponible chez les conces-
sionnaires Yamaha. _8. Appliquer une fine couche d’huile de moteur sur le
joint torique de la nouvelle cartouche de filtre à hui-
le.N.B.:_ Veiller à mettre le joint torique correctement en place. _9. Installer la cartouche de filtre à huile neuve et la
serrer au couple spécifié à l’aide d’une clé dynamo-
métrique.

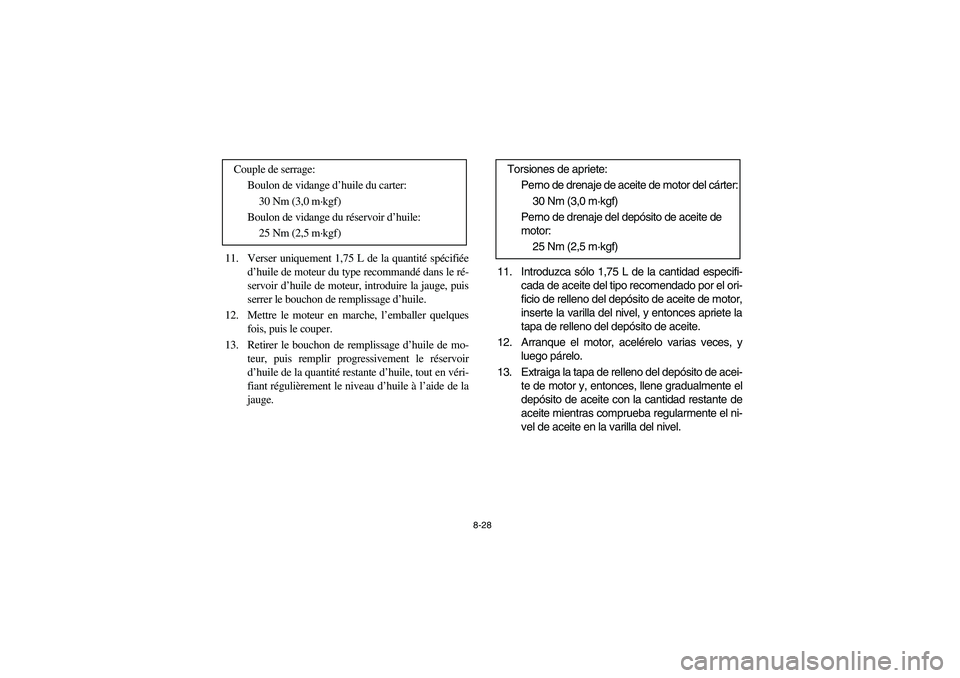

10. Mettre le boulon de vidange du carter et du réser-
voir d’huile en place, puis les serrer à leur couple
spécifique. Couple de serrage:
Cartouche du filtre à huile:
17 Nm (1,7 m·kgf)
7. Extraiga el cartucho del filtro de aceite con una
llave para filtros de aceite.NOTA:_ Podrá encontrar una llave para filtros de aceite en el
concesionario Yamaha que le quede más cercano. _8. Aplique una capa fina de aceite de motor a la
junta tórica del cartucho del filtro de aceite nue-
vo.NOTA:_ Asegúrese de que la junta tórica quede correcta-
mente asentada. _9. Instale un cartucho del filtro de aceite nuevo y
apriételo a la torsión especificada con una llave
dinamométrica.
10. Instale el perno de drenaje de aceite del cárter
y el perno de drenaje del depósito de aceite de
motor, y apriételos a las torsiones especifica-
das. Torsión de apriete:
Cartucho del filtro de aceite:
17 Nm (1,7 m·kgf)
U5LP62.book Page 26 Wednesday, May 8, 2002 11:24 AM

8-28
11. Verser uniquement 1,75 L de la quantité spécifiée
d’huile de moteur du type recommandé dans le ré-
servoir d’huile de moteur, introduire la jauge, puis
serrer le bouchon de remplissage d’huile.
12. Mettre le moteur en marche, l’emballer quelques
fois, puis le couper.
13. Retirer le bouchon de remplissage d’huile de mo-
teur, puis remplir progressivement le réservoir
d’huile de la quantité restante d’huile, tout en véri-
fiant régulièrement le niveau d’huile à l’aide de la
jauge. Couple de serrage:
Boulon de vidange d’huile du carter:
30 Nm (3,0 m·kgf)
Boulon de vidange du réservoir d’huile:
25 Nm (2,5 m·kgf)
11. Introduzca sólo 1,75 L de la cantidad especifi-
cada de aceite del tipo recomendado por el ori-
ficio de relleno del depósito de aceite de motor,
inserte la varilla del nivel, y entonces apriete la
tapa de relleno del depósito de aceite.
12. Arranque el motor, acelérelo varias veces, y
luego párelo.
13. Extraiga la tapa de relleno del depósito de acei-
te de motor y, entonces, llene gradualmente el
depósito de aceite con la cantidad restante de
aceite mientras comprueba regularmente el ni-
vel de aceite en la varilla del nivel. Torsiones de apriete:
Perno de drenaje de aceite de motor del cárter:
30 Nm (3,0 m·kgf)
Perno de drenaje del depósito de aceite de
motor:
25 Nm (2,5 m·kgf)
U5LP62.book Page 28 Wednesday, May 8, 2002 11:24 AM

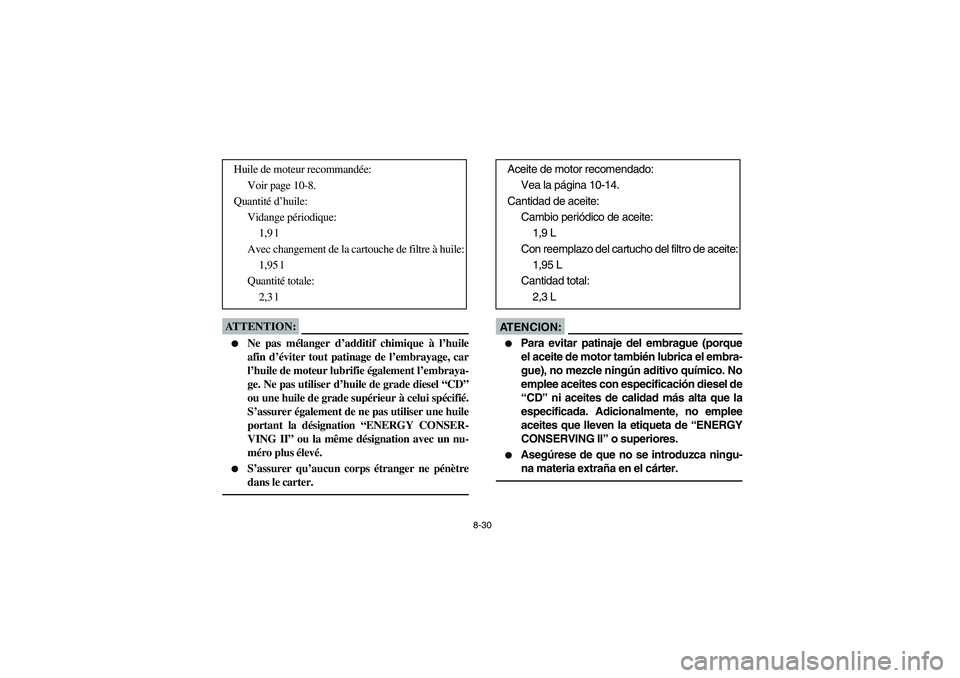

8-30
ATTENTION:_

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile de moteur lubrifie également l’embraya-
ge. Ne pas utiliser d’huile de grade diesel “CD”
ou une huile de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile
portant la désignation “ENERGY CONSER-
VING II” ou la même désignation avec un nu-
méro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
Huile de moteur recommandée:
Voir page 10-8.
Quantité d’huile:
Vidange périodique:
1,9 l
Avec changement de la cartouche de filtre à huile:
1,95 l
Quantité totale:
2,3 l
AT E N C I O N :

Para evitar patinaje del embrague (porque
el aceite de motor también lubrica el embra-
gue), no mezcle ningún aditivo químico. No
emplee aceites con especificación diesel de
“CD” ni aceites de calidad más alta que la
especificada. Adicionalmente, no emplee
aceites que lleven la etiqueta de “ENERGY
CONSERVING II” o superiores.


Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
_
Aceite de motor recomendado:
Vea la página 10-14.
Cantidad de aceite:
Cambio periódico de aceite:
1,9 L
Con reemplazo del cartucho del filtro de aceite:
1,95 L
Cantidad total:
2,3 L
U5LP62.book Page 30 Wednesday, May 8, 2002 11:24 AM
