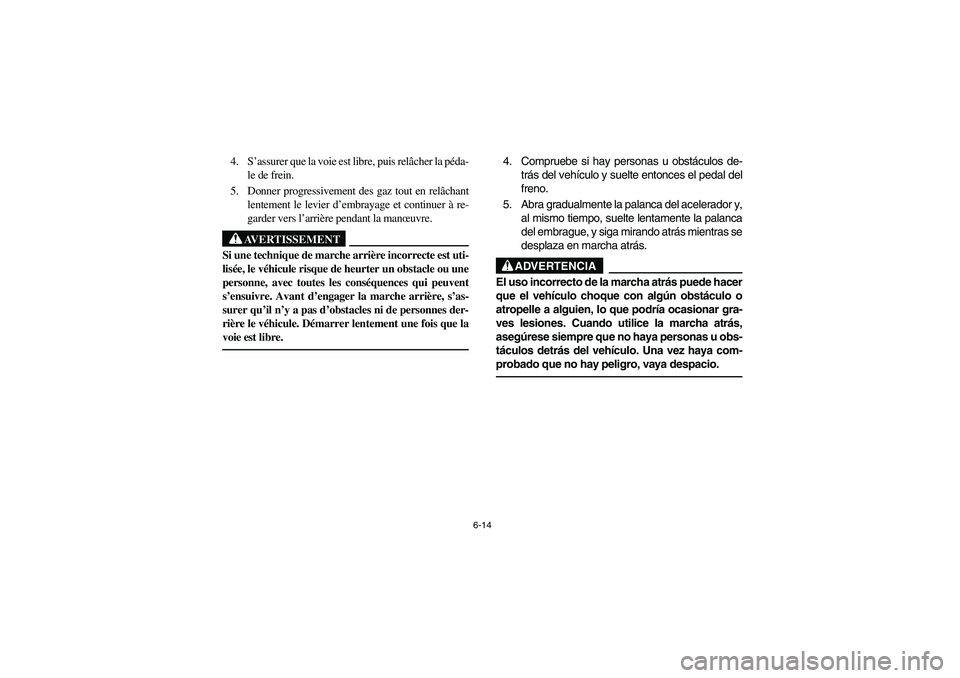

6-14
4. S’assurer que la voie est libre, puis relâcher la péda-
le de frein.
5. Donner progressivement des gaz tout en relâchant
lentement le levier d’embrayage et continuer à re-
garder vers l’arrière pendant la manœuvre.
AVERTISSEMENT
_ Si une technique de marche arrière incorrecte est uti-
lisée, le véhicule risque de heurter un obstacle ou une
personne, avec toutes les conséquences qui peuvent
s’ensuivre. Avant d’engager la marche arrière, s’as-
surer qu’il n’y a pas d’obstacles ni de personnes der-
rière le véhicule. Démarrer lentement une fois que la
voie est libre. _
4. Compruebe si hay personas u obstáculos de-
trás del vehículo y suelte entonces el pedal del
freno.
5. Abra gradualmente la palanca del acelerador y,
al mismo tiempo, suelte lentamente la palanca
del embrague, y siga mirando atrás mientras se
desplaza en marcha atrás.
ADVERTENCIA
_ El uso incorrecto de la marcha atrás puede hacer
que el vehículo choque con algún obstáculo o
atropelle a alguien, lo que podría ocasionar gra-
ves lesiones. Cuando utilice la marcha atrás,
asegúrese siempre que no haya personas u obs-
táculos detrás del vehículo. Una vez haya com-
probado que no hay peligro, vaya despacio. _
U5LP63.book Page 14 Monday, March 10, 2003 2:06 PM

6-15 1. Shift pedal N. Neutral position
R. Reverse position
1. Pédale de sélection N. Point mort
R. Marche arrière
1. Pedal del cambio N. Posición de punto muerto
R. Posición de marcha atrás
EBU01173
Shifting
This model has a 5-speed forward and 1-speed re-
verse transmission. The transmission allows you
to control the amount of power you have available
at a given speed or for starting, accelerating,
climbing hills, etc. To shift into neutral, return the
throttle lever to the closed position, apply the
clutch and repeatedly depress the shift pedal until
it stops. When it stops, it will be in first gear. Raise
the pedal slightly to neutral.CAUTION:_

Do not coast for long periods with the en-
gine off, and do not tow the machine a long
distance. Even in neutral position, the
transmission is only properly lubricated
when the engine is running. Inadequate lu-
brication may cause damage.


Always use the clutch when changing
gears. The engine, transmission and drive
train are not designed to withstand the
shock of forced shifting and can be dam-
aged by shifting without the clutch.
_
U5LP63.book Page 15 Monday, March 10, 2003 2:06 PM

6-16
FBU01173
Passage des vitesses
La boîte de vitesses de ce modèle permet de sélectionner
5 rapports en marche avant et 1 rapport en marche arrière.
La boîte de vitesses permet de contrôler la puissance dis-
ponible à une vitesse donnée ou pour les démarrages, les
accélérations, les montées, etc. Pour sélectionner le point
mort, relâcher complètement le levier d’accélération, dé-
brayer et appuyer plusieurs fois sur la pédale de sélection
jusqu’à l’arrivée en butée. Cette position correspond à la
première vitesse. Relever légèrement la pédale pour sé-
lectionner le point mort.ATTENTION:_

Ne pas rouler à moteur débrayé et coupé pen-
dant trop longtemps et ne pas remorquer le vé-
hicule sur de longues distances. En effet, même
au point mort, le graissage de la boîte de vitesses
ne s’effectue correctement que lorsque le mo-
teur tourne. Un graissage insuffisant pourrait
endommager la boîte de vitesses.


Toujours débrayer avant de changer de vitesse.
Le moteur, la boîte de vitesses et la transmission
ne sont pas conçus pour résister au choc infligé
par un passage en force des vitesses et ces orga-
nes risquent d’être endommagés.
_
SBU01173
Cambio de velocidades
Este modelo va provisto de una caja de cambios de
5 velocidades hacia adelante y 1 marcha atrás. La
caja permite controlar la cantidad de potencia dispo-
nible en una velocidad dada o para la puesta en mar-
cha, aceleración, subida de pendientes, etc. Para
cambiar a punto muerto, vuelva a poner la palanca
del acelerador en la posición cerrada, aplique el em-
brague y pise repetidas veces el pedal de cambios
hasta que se pare. Cuando el pedal se detenga, la
caja de cambios estará en primera. Levantar el pedal
suavemente para pasar a punto muerto.AT E N C I O N :_

No circule por inercia mucho tiempo con el
motor parado, ni remolque la máquina du-
rante largos recorridos. Incluso en la posi-
ción de punto muerto, la lubricación de la
caja de cambios sólo se efectúa cuando el
motor está en marcha. Una lubricación in-
adecuada puede dar lugar a averías.


Utilice siempre el embrague para cambiar
de velocidad. El motor, la caja de cambios y
la cadena cinemática no están diseñados
para soportar las consecuencias de un
cambio de marcha realizado a la fuerza, por
lo que pueden averiarse si se realiza dicho
cambio sin utilizar el embrague.
_
U5LP63.book Page 16 Monday, March 10, 2003 2:06 PM

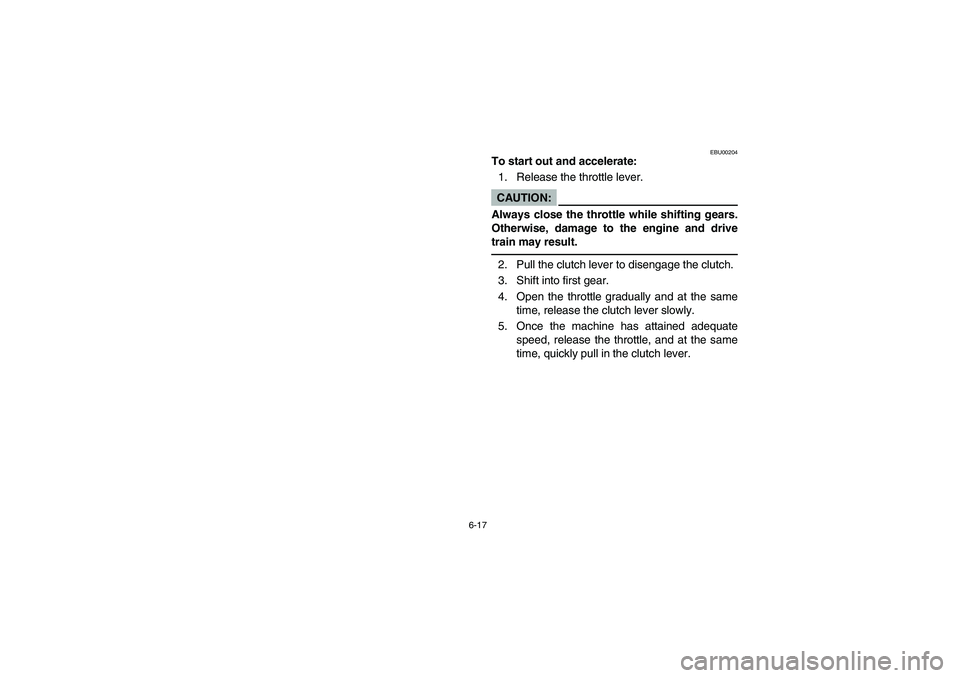

6-17
EBU00204
To start out and accelerate:
1. Release the throttle lever.CAUTION:
Always close the throttle while shifting gears.
Otherwise, damage to the engine and drive
train may result.2. Pull the clutch lever to disengage the clutch.
3. Shift into first gear.
4. Open the throttle gradually and at the same
time, release the clutch lever slowly.
5. Once the machine has attained adequate
speed, release the throttle, and at the same
time, quickly pull in the clutch lever.
U5LP63.book Page 17 Monday, March 10, 2003 2:06 PM

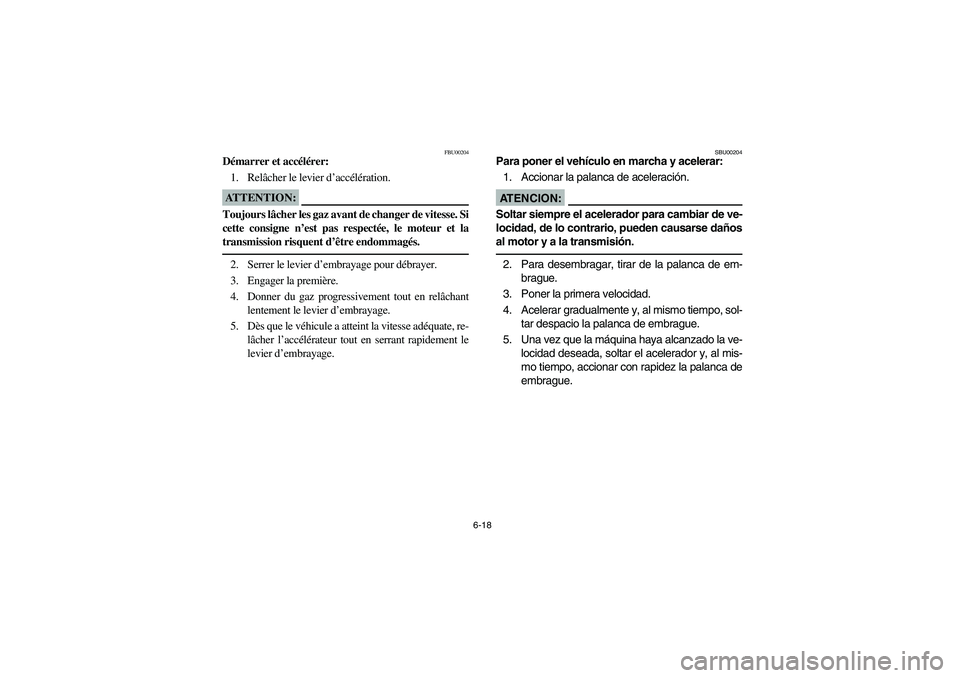

6-18
FBU00204
Démarrer et accélérer:
1. Relâcher le levier d’accélération.ATTENTION:_ Toujours lâcher les gaz avant de changer de vitesse. Si
cette consigne n’est pas respectée, le moteur et la
transmission risquent d’être endommagés. _2. Serrer le levier d’embrayage pour débrayer.
3. Engager la première.
4. Donner du gaz progressivement tout en relâchant
lentement le levier d’embrayage.
5. Dès que le véhicule a atteint la vitesse adéquate, re-
lâcher l’accélérateur tout en serrant rapidement le
levier d’embrayage.
SBU00204
Para poner el vehículo en marcha y acelerar:
1. Accionar la palanca de aceleración.AT E N C I O N :Soltar siempre el acelerador para cambiar de ve-
locidad, de lo contrario, pueden causarse daños
al motor y a la transmisión.2. Para desembragar, tirar de la palanca de em-
brague.
3. Poner la primera velocidad.
4. Acelerar gradualmente y, al mismo tiempo, sol-
tar despacio la palanca de embrague.
5. Una vez que la máquina haya alcanzado la ve-
locidad deseada, soltar el acelerador y, al mis-
mo tiempo, accionar con rapidez la palanca de
embrague.
U5LP63.book Page 18 Monday, March 10, 2003 2:06 PM

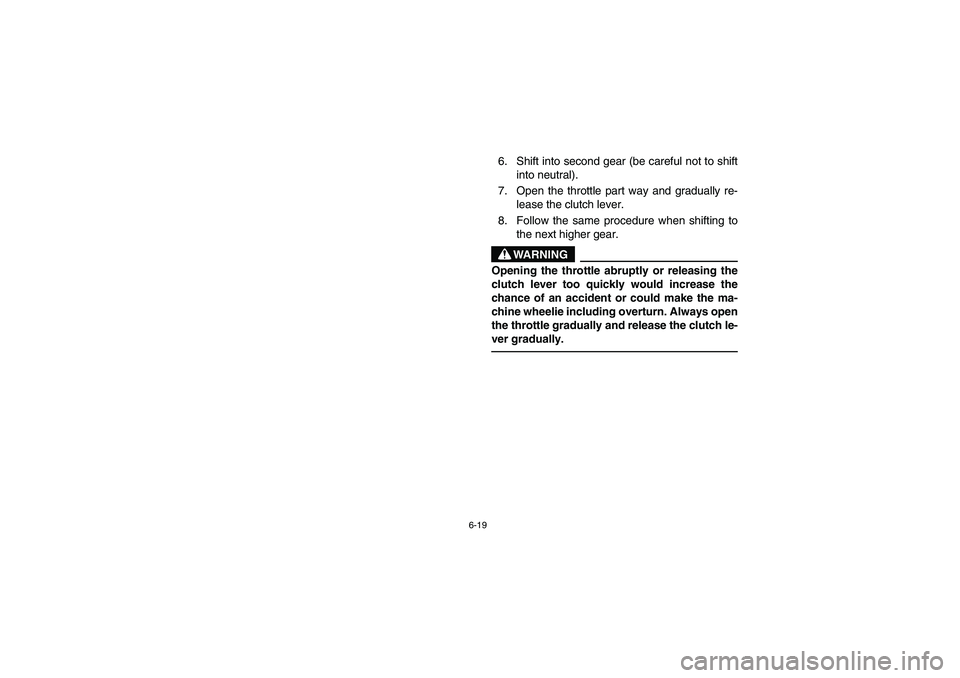

6-19
6. Shift into second gear (be careful not to shift
into neutral).
7. Open the throttle part way and gradually re-
lease the clutch lever.
8. Follow the same procedure when shifting to
the next higher gear.
WARNING
Opening the throttle abruptly or releasing the
clutch lever too quickly would increase the
chance of an accident or could make the ma-
chine wheelie including overturn. Always open
the throttle gradually and release the clutch le-
ver gradually.
U5LP63.book Page 19 Monday, March 10, 2003 2:06 PM

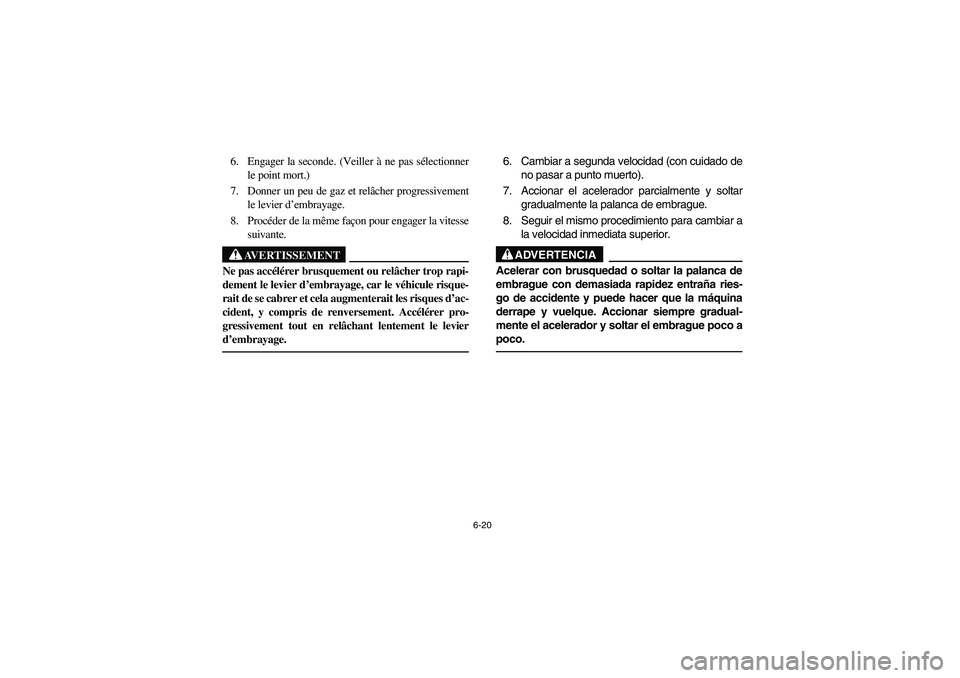

6-20
6. Engager la seconde. (Veiller à ne pas sélectionner
le point mort.)
7. Donner un peu de gaz et relâcher progressivement
le levier d’embrayage.
8. Procéder de la même façon pour engager la vitesse
suivante.
AVERTISSEMENT
_ Ne pas accélérer brusquement ou relâcher trop rapi-
dement le levier d’embrayage, car le véhicule risque-
rait de se cabrer et cela augmenterait les risques d’ac-
cident, y compris de renversement. Accélérer pro-
gressivement tout en relâchant lentement le levier
d’embrayage. _
6. Cambiar a segunda velocidad (con cuidado de
no pasar a punto muerto).
7. Accionar el acelerador parcialmente y soltar
gradualmente la palanca de embrague.
8. Seguir el mismo procedimiento para cambiar a
la velocidad inmediata superior.
ADVERTENCIA
Acelerar con brusquedad o soltar la palanca de
embrague con demasiada rapidez entraña ries-
go de accidente y puede hacer que la máquina
derrape y vuelque. Accionar siempre gradual-
mente el acelerador y soltar el embrague poco a
poco.
U5LP63.book Page 20 Monday, March 10, 2003 2:06 PM

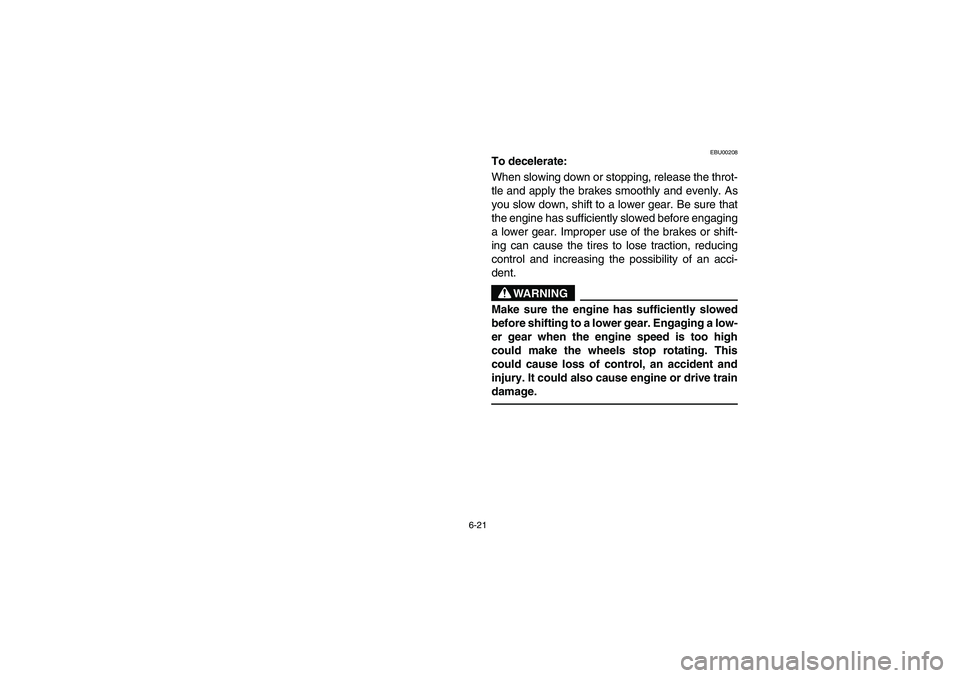

6-21
EBU00208
To decelerate:
When slowing down or stopping, release the throt-
tle and apply the brakes smoothly and evenly. As
you slow down, shift to a lower gear. Be sure that
the engine has sufficiently slowed before engaging
a lower gear. Improper use of the brakes or shift-
ing can cause the tires to lose traction, reducing
control and increasing the possibility of an acci-
dent.
WARNING
Make sure the engine has sufficiently slowed
before shifting to a lower gear. Engaging a low-
er gear when the engine speed is too high
could make the wheels stop rotating. This
could cause loss of control, an accident and
injury. It could also cause engine or drive train
damage.
U5LP63.book Page 21 Monday, March 10, 2003 2:06 PM

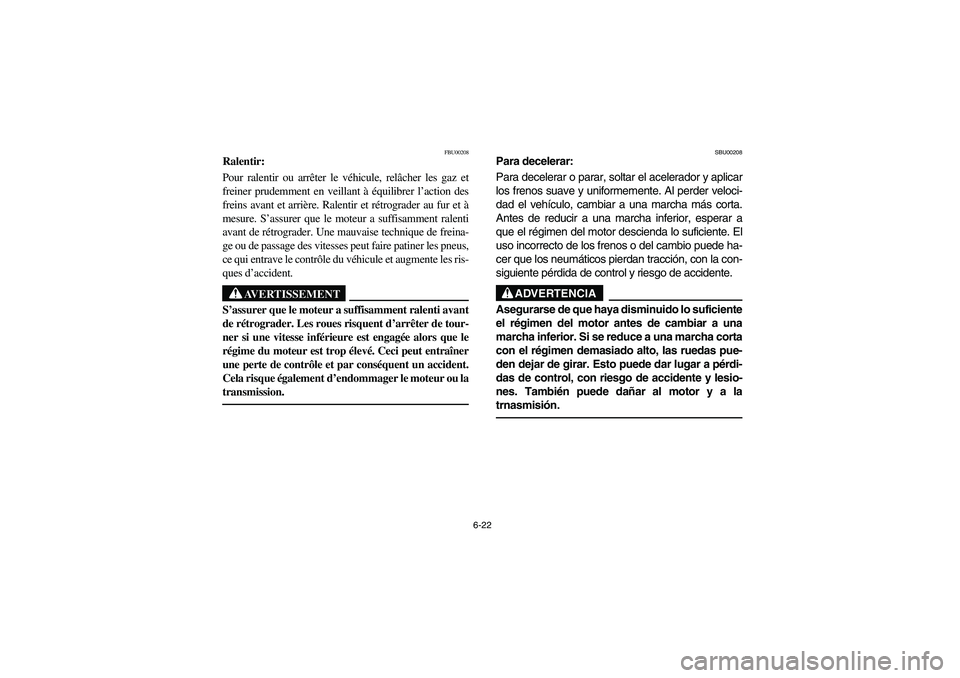

6-22
FBU00208
Ralentir:
Pour ralentir ou arrêter le véhicule, relâcher les gaz et
freiner prudemment en veillant à équilibrer l’action des
freins avant et arrière. Ralentir et rétrograder au fur et à
mesure. S’assurer que le moteur a suffisamment ralenti
avant de rétrograder. Une mauvaise technique de freina-
ge ou de passage des vitesses peut faire patiner les pneus,
ce qui entrave le contrôle du véhicule et augmente les ris-
ques d’accident.
AVERTISSEMENT
_ S’assurer que le moteur a suffisamment ralenti avant
de rétrograder. Les roues risquent d’arrêter de tour-
ner si une vitesse inférieure est engagée alors que le
régime du moteur est trop élevé. Ceci peut entraîner
une perte de contrôle et par conséquent un accident.
Cela risque également d’endommager le moteur ou la
transmission. _
SBU00208
Para decelerar:
Para decelerar o parar, soltar el acelerador y aplicar
los frenos suave y uniformemente. Al perder veloci-
dad el vehículo, cambiar a una marcha más corta.
Antes de reducir a una marcha inferior, esperar a
que el régimen del motor descienda lo suficiente. El
uso incorrecto de los frenos o del cambio puede ha-
cer que los neumáticos pierdan tracción, con la con-
siguiente pérdida de control y riesgo de accidente.
ADVERTENCIA
Asegurarse de que haya disminuido lo suficiente
el régimen del motor antes de cambiar a una
marcha inferior. Si se reduce a una marcha corta
con el régimen demasiado alto, las ruedas pue-
den dejar de girar. Esto puede dar lugar a pérdi-
das de control, con riesgo de accidente y lesio-
nes. También puede dañar al motor y a la
trnasmisión.
U5LP63.book Page 22 Monday, March 10, 2003 2:06 PM

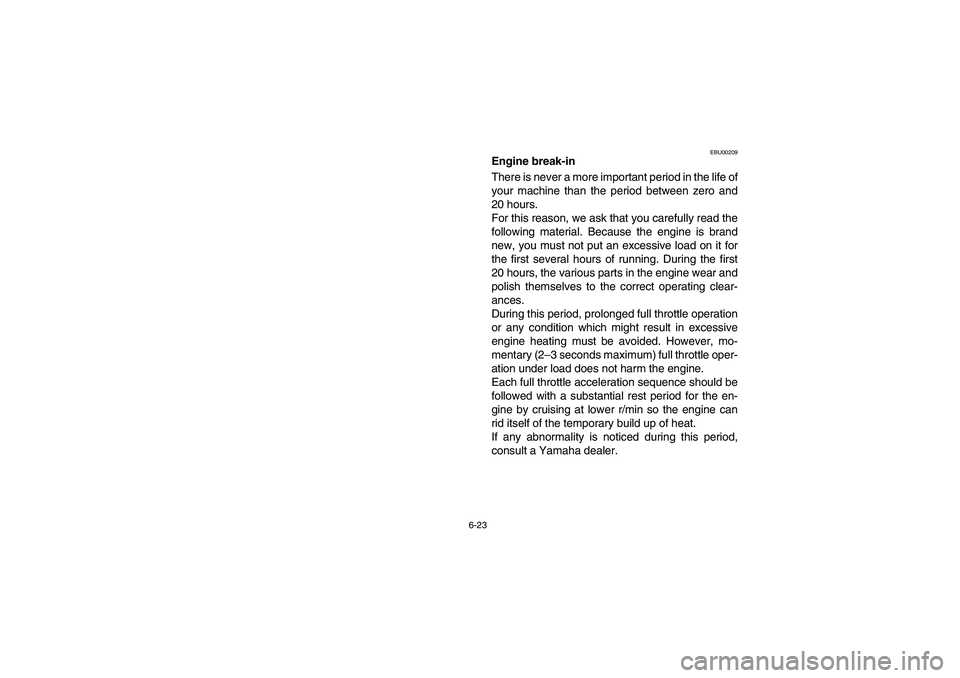

6-23
EBU00209
Engine break-in
There is never a more important period in the life of
your machine than the period between zero and
20 hours.
For this reason, we ask that you carefully read the
following material. Because the engine is brand
new, you must not put an excessive load on it for
the first several hours of running. During the first
20 hours, the various parts in the engine wear and
polish themselves to the correct operating clear-
ances.
During this period, prolonged full throttle operation
or any condition which might result in excessive
engine heating must be avoided. However, mo-
mentary (2–3 seconds maximum) full throttle oper-
ation under load does not harm the engine.
Each full throttle acceleration sequence should be
followed with a substantial rest period for the en-
gine by cruising at lower r/min so the engine can
rid itself of the temporary build up of heat.
If any abnormality is noticed during this period,
consult a Yamaha dealer.
U5LP63.book Page 23 Monday, March 10, 2003 2:06 PM
