YAMAHA YFM700R 2010 Manuale de Empleo (in Spanish)

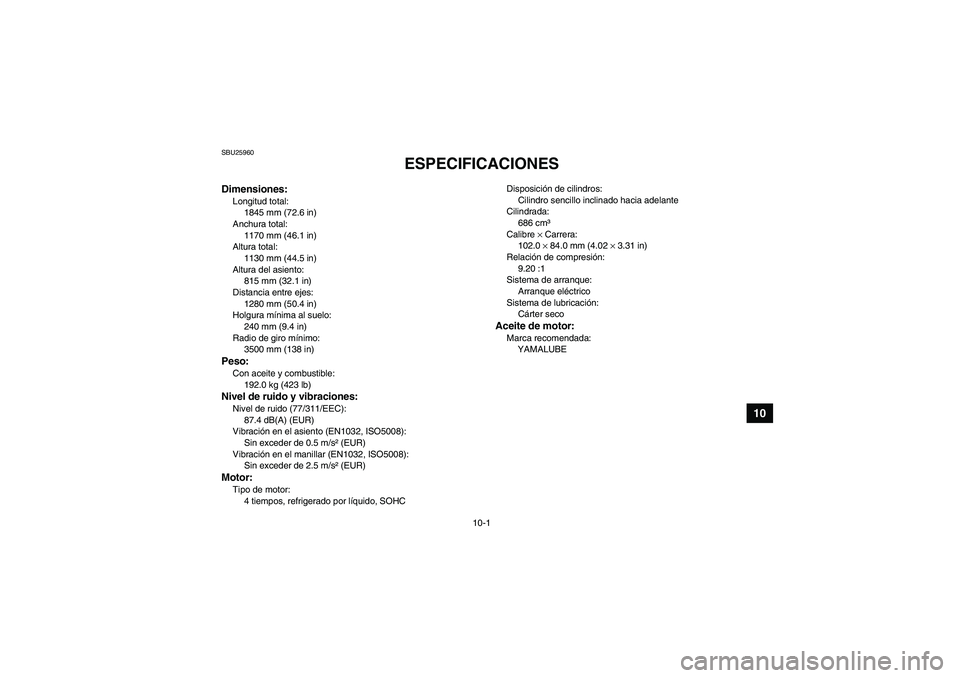

10-1
10
SBU25960
ESPECIFICACIONES
Dimensiones:Longitud total:
1845 mm (72.6 in)
Anchura total:
1170 mm (46.1 in)
Altura total:
1130 mm (44.5 in)
Altura del asiento:
815 mm (32.1 in)
Distancia entre ejes:
1280 mm (50.4 in)
Holgura mínima al suelo:
240 mm (9.4 in)
Radio de giro mínimo:
3500 mm (138 in)Peso:Con aceite y combustible:
192.0 kg (423 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):
87.4 dB(A) (EUR)
Vibración en el asiento (EN1032, ISO5008):
Sin exceder de 0.5 m/s² (EUR)
Vibración en el manillar (EN1032, ISO5008):
Sin exceder de 2.5 m/s² (EUR)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, SOHCDisposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
686 cm³
Calibre × Carrera:
102.0 × 84.0 mm (4.02 × 3.31 in)
Relación de compresión:
9.20 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter seco
Aceite de motor:Marca recomendada:
YAMALUBE
U1AS60S0.book Page 1 Friday, February 6, 2009 2:00 PM

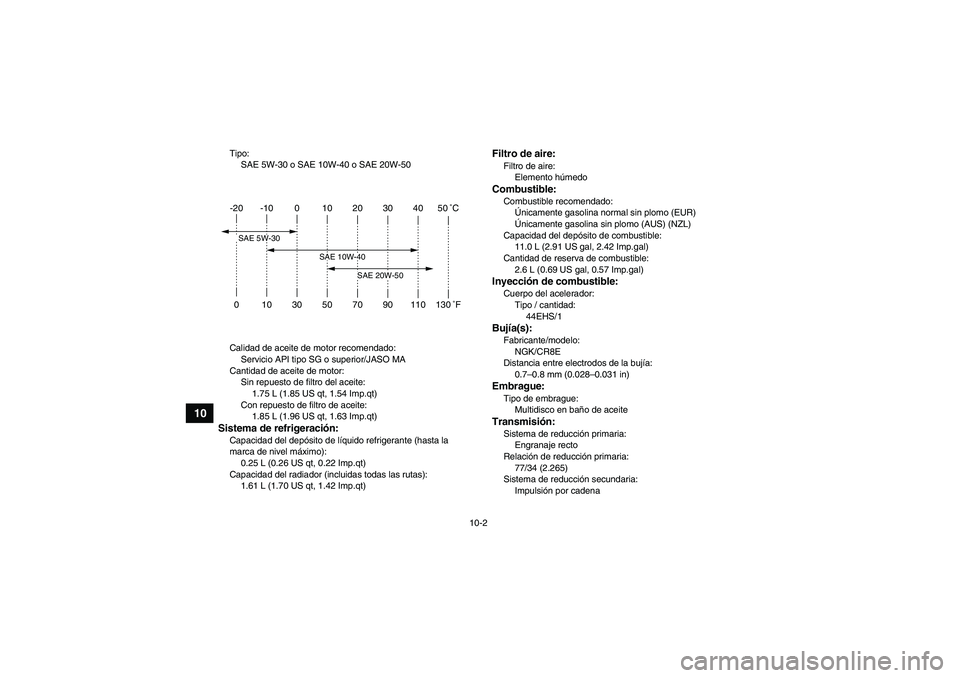

10-2
10
Tipo:
SAE 5W-30 o SAE 10W-40 o SAE 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
1.75 L (1.85 US qt, 1.54 Imp.qt)
Con repuesto de filtro de aceite:
1.85 L (1.96 US qt, 1.63 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.61 L (1.70 US qt, 1.42 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento húmedoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo (EUR)
Únicamente gasolina sin plomo (AUS) (NZL)
Capacidad del depósito de combustible:
11.0 L (2.91 US gal, 2.42 Imp.gal)
Cantidad de reserva de combustible:
2.6 L (0.69 US gal, 0.57 Imp.gal)Inyección de combustible:Cuerpo del acelerador:
Tipo / cantidad:
44EHS/1Bujía(s):Fabricante/modelo:
NGK/CR8E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
77/34 (2.265)
Sistema de reducción secundaria:
Impulsión por cadena
0 10 30 50 70 90 110 130 ˚F -20 -10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-40
SAE 20W-50
U1AS60S0.book Page 2 Friday, February 6, 2009 2:00 PM

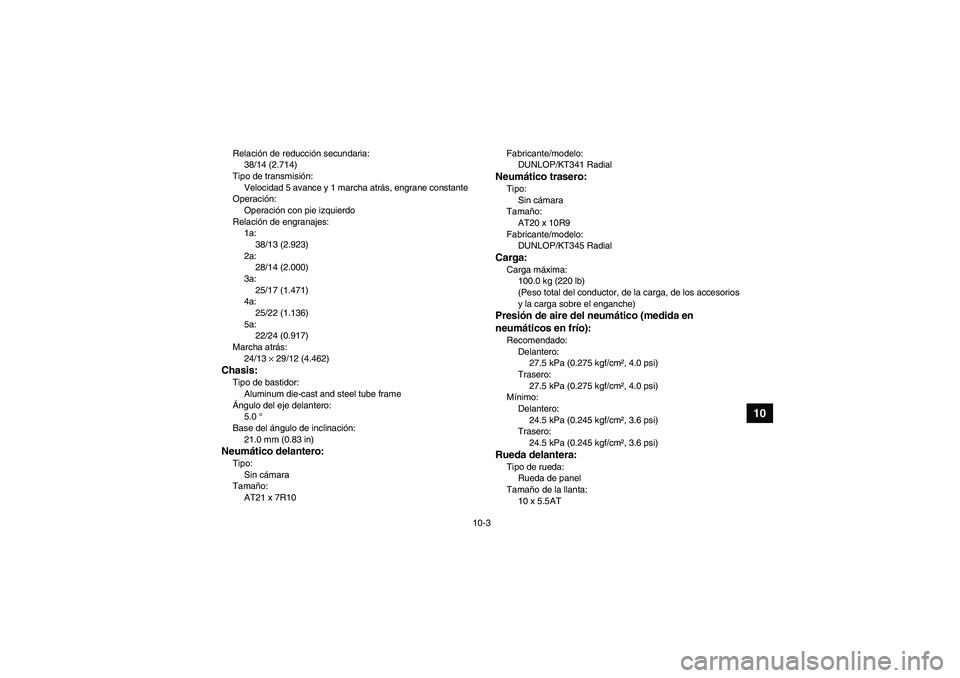

10-3
10
Relación de reducción secundaria:
38/14 (2.714)
Tipo de transmisión:
Velocidad 5 avance y 1 marcha atrás, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
38/13 (2.923)
2a:
28/14 (2.000)
3a:
25/17 (1.471)
4a:
25/22 (1.136)
5a:
22/24 (0.917)
Marcha atrás:
24/13 × 29/12 (4.462)Chasis:Tipo de bastidor:
Aluminum die-cast and steel tube frame
Ángulo del eje delantero:
5.0 °
Base del ángulo de inclinación:
21.0 mm (0.83 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT21 x 7R10Fabricante/modelo:
DUNLOP/KT341 Radial
Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT20 x 10R9
Fabricante/modelo:
DUNLOP/KT345 RadialCarga:Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Trasero:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Mínimo:
Delantero:
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Trasero:
24.5 kPa (0.245 kgf/cm², 3.6 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
10 x 5.5AT
U1AS60S0.book Page 3 Friday, February 6, 2009 2:00 PM

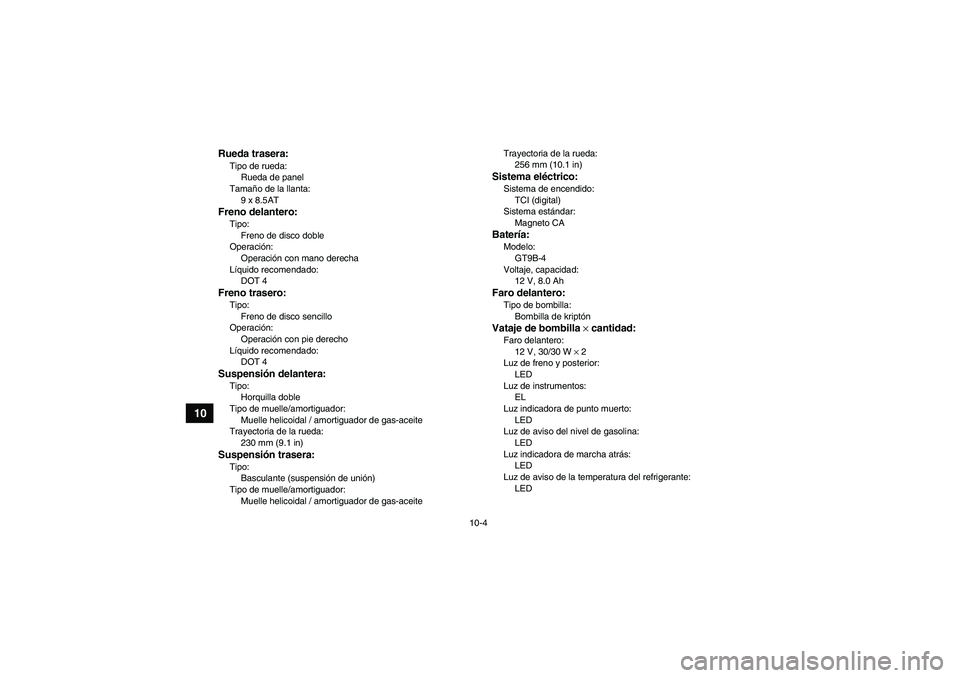

10-4
10
Rueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
9 x 8.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
230 mm (9.1 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceiteTrayectoria de la rueda:
256 mm (10.1 in)
Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
GT9B-4
Voltaje, capacidad:
12 V, 8.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30/30 W × 2
Luz de freno y posterior:
LED
Luz de instrumentos:
EL
Luz indicadora de punto muerto:
LED
Luz de aviso del nivel de gasolina:
LED
Luz indicadora de marcha atrás:
LED
Luz de aviso de la temperatura del refrigerante:
LED
U1AS60S0.book Page 4 Friday, February 6, 2009 2:00 PM

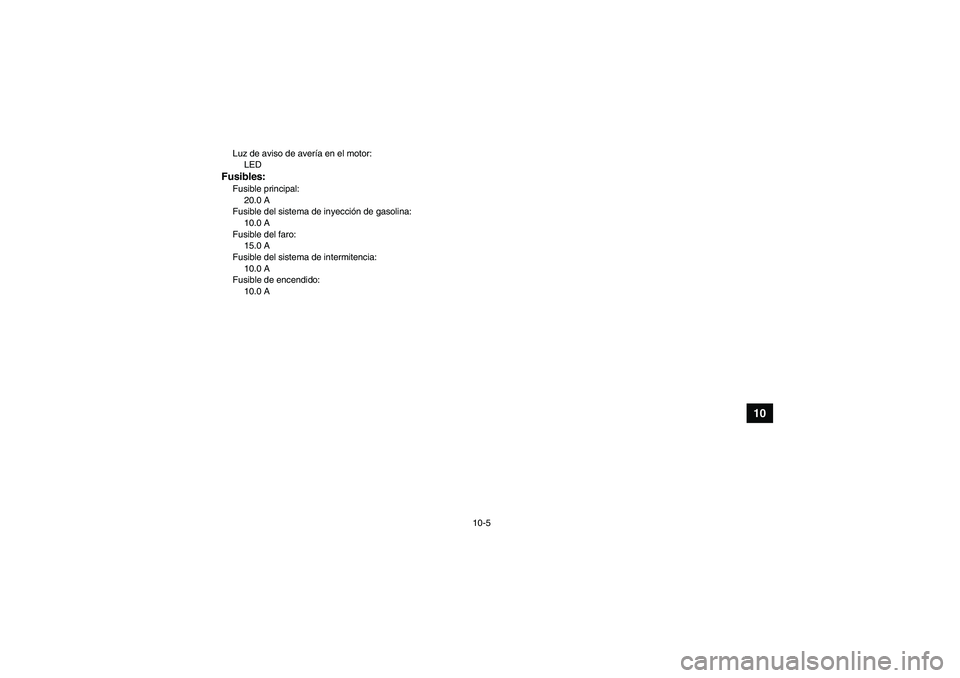

10-5
10
Luz de aviso de avería en el motor:
LEDFusibles:Fusible principal:
20.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
U1AS60S0.book Page 5 Friday, February 6, 2009 2:00 PM

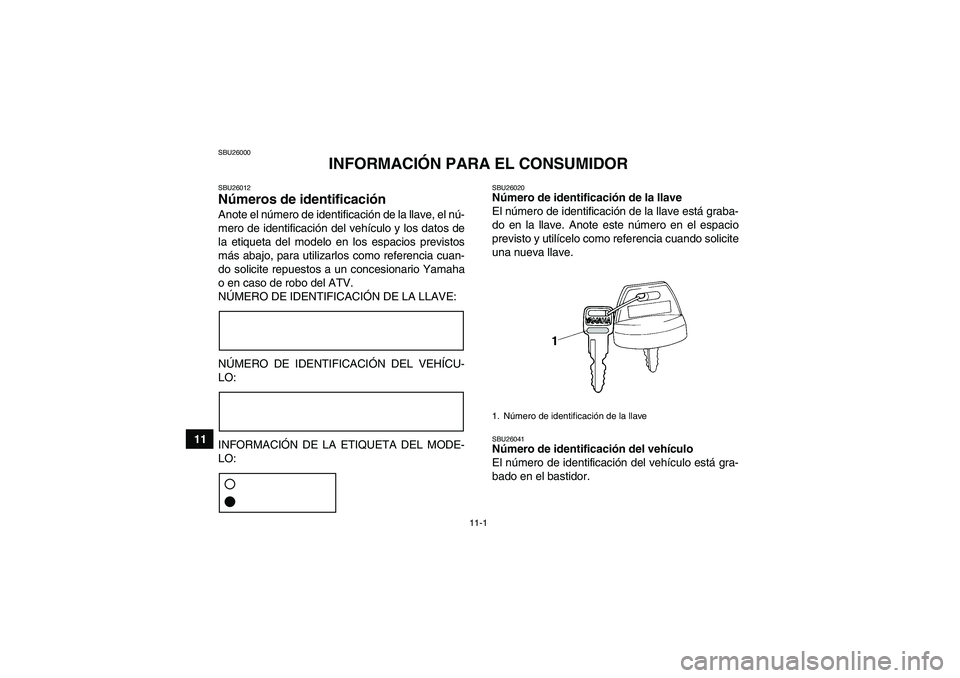

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26012Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U1AS60S0.book Page 1 Friday, February 6, 2009 2:00 PM

11-2
11 El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
U1AS60S0.book Page 2 Friday, February 6, 2009 2:00 PM

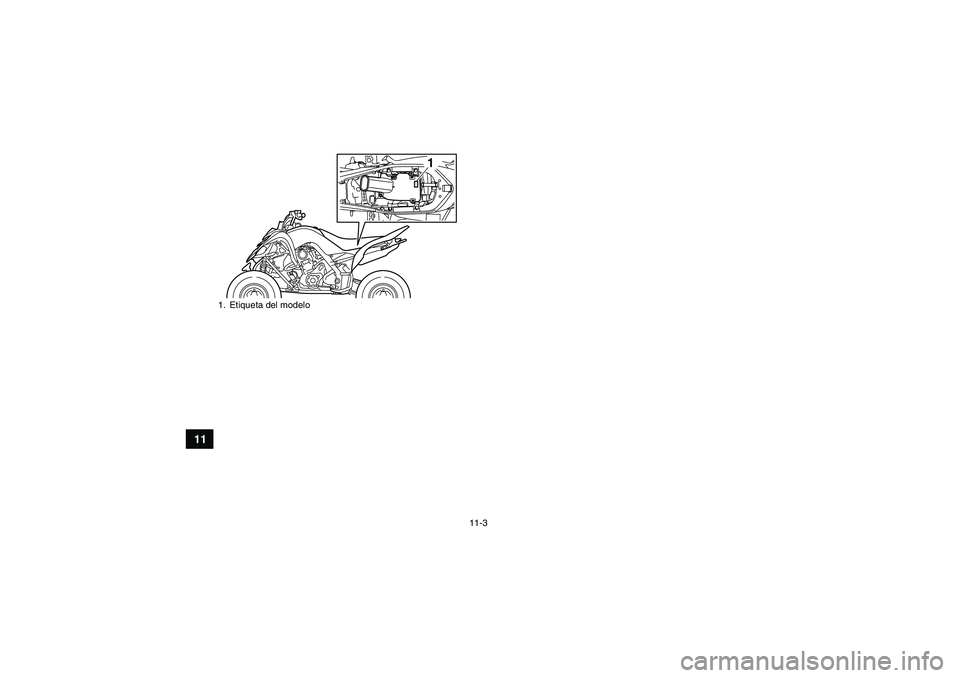

11-3
11
1. Etiqueta del modelo
1
U1AS60S0.book Page 3 Friday, February 6, 2009 2:00 PM

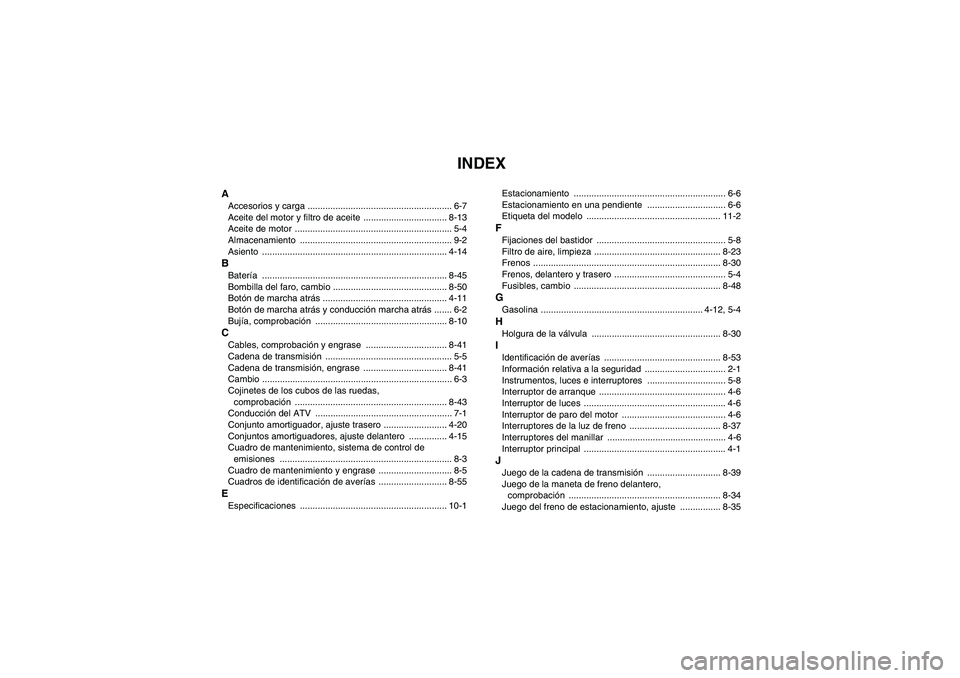

INDEX
AAccesorios y carga ......................................................... 6-7
Aceite del motor y filtro de aceite ................................. 8-13
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-14BBatería ......................................................................... 8-45
Bombilla del faro, cambio ............................................. 8-50
Botón de marcha atrás ................................................. 4-11
Botón de marcha atrás y conducción marcha atrás ....... 6-2
Bujía, comprobación .................................................... 8-10CCables, comprobación y engrase ................................ 8-41
Cadena de transmisión .................................................. 5-5
Cadena de transmisión, engrase ................................. 8-41
Cambio ........................................................................... 6-3
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-43
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-20
Conjuntos amortiguadores, ajuste delantero ............... 4-15
Cuadro de mantenimiento, sistema de control de
emisiones .................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5
Cuadros de identificación de averías ........................... 8-55EEspecificaciones .......................................................... 10-1Estacionamiento ............................................................ 6-6
Estacionamiento en una pendiente ............................... 6-6
Etiqueta del modelo ..................................................... 11-2
FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-23
Frenos .......................................................................... 8-30
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-48GGasolina ................................................................ 4-12, 5-4HHolgura de la válvula ................................................... 8-30IIdentificación de averías .............................................. 8-53
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ............................... 5-8
Interruptor de arranque .................................................. 4-6
Interruptor de luces ........................................................ 4-6
Interruptor de paro del motor ......................................... 4-6
Interruptores de la luz de freno .................................... 8-37
Interruptores del manillar ............................................... 4-6
Interruptor principal ........................................................ 4-1JJuego de la cadena de transmisión ............................. 8-39
Juego de la maneta de freno delantero,
comprobación ............................................................ 8-34
Juego del freno de estacionamiento, ajuste ................ 8-35
U1AS60S0.book Page 1 Friday, February 6, 2009 2:00 PM

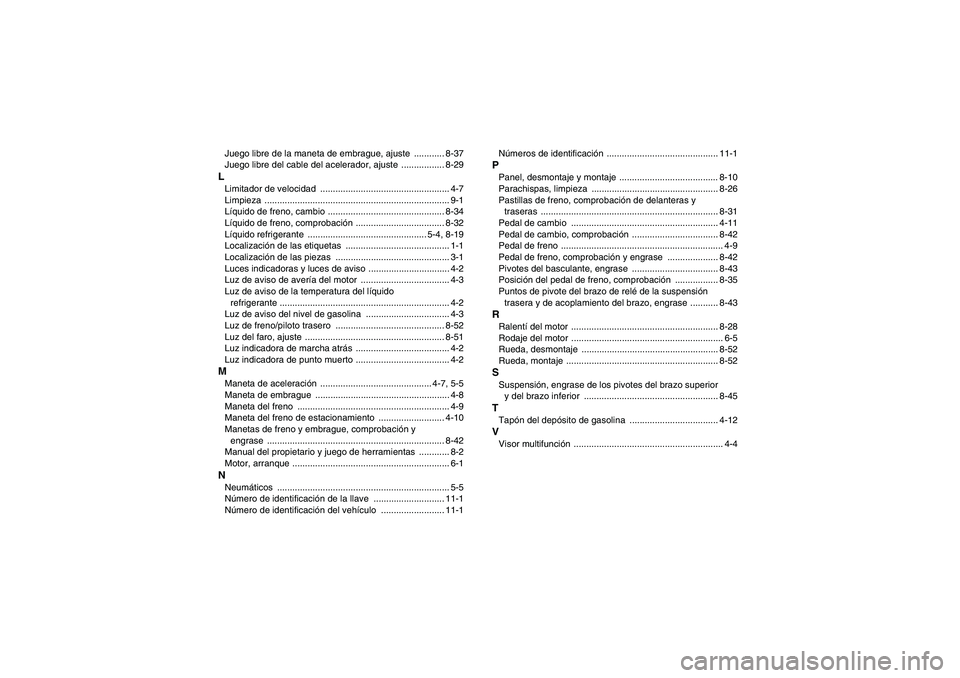

Juego libre de la maneta de embrague, ajuste ............ 8-37
Juego libre del cable del acelerador, ajuste ................. 8-29LLimitador de velocidad ................................................... 4-7
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-34
Líquido de freno, comprobación ................................... 8-32
Líquido refrigerante ............................................... 5-4, 8-19
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ................................ 4-2
Luz de aviso de avería del motor ................................... 4-3
Luz de aviso de la temperatura del líquido
refrigerante ................................................................... 4-2
Luz de aviso del nivel de gasolina ................................. 4-3
Luz de freno/piloto trasero ........................................... 8-52
Luz del faro, ajuste ....................................................... 8-51
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto ..................................... 4-2MManeta de aceleración ............................................ 4-7, 5-5
Maneta de embrague ..................................................... 4-8
Maneta del freno ............................................................ 4-9
Maneta del freno de estacionamiento .......................... 4-10
Manetas de freno y embrague, comprobación y
engrase ...................................................................... 8-42
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque .............................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1Números de identificación ............................................ 11-1
PPanel, desmontaje y montaje ....................................... 8-10
Parachispas, limpieza .................................................. 8-26
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-31
Pedal de cambio .......................................................... 4-11
Pedal de cambio, comprobación .................................. 8-42
Pedal de freno ................................................................ 4-9
Pedal de freno, comprobación y engrase .................... 8-42
Pivotes del basculante, engrase .................................. 8-43
Posición del pedal de freno, comprobación ................. 8-35
Puntos de pivote del brazo de relé de la suspensión
trasera y de acoplamiento del brazo, engrase ........... 8-43RRalentí del motor .......................................................... 8-28
Rodaje del motor ............................................................ 6-5
Rueda, desmontaje ...................................................... 8-52
Rueda, montaje ............................................................ 8-52SSuspensión, engrase de los pivotes del brazo superior
y del brazo inferior ..................................................... 8-45TTapón del depósito de gasolina ................................... 4-12VVisor multifunción ........................................................... 4-4
U1AS60S0.book Page 2 Friday, February 6, 2009 2:00 PM
