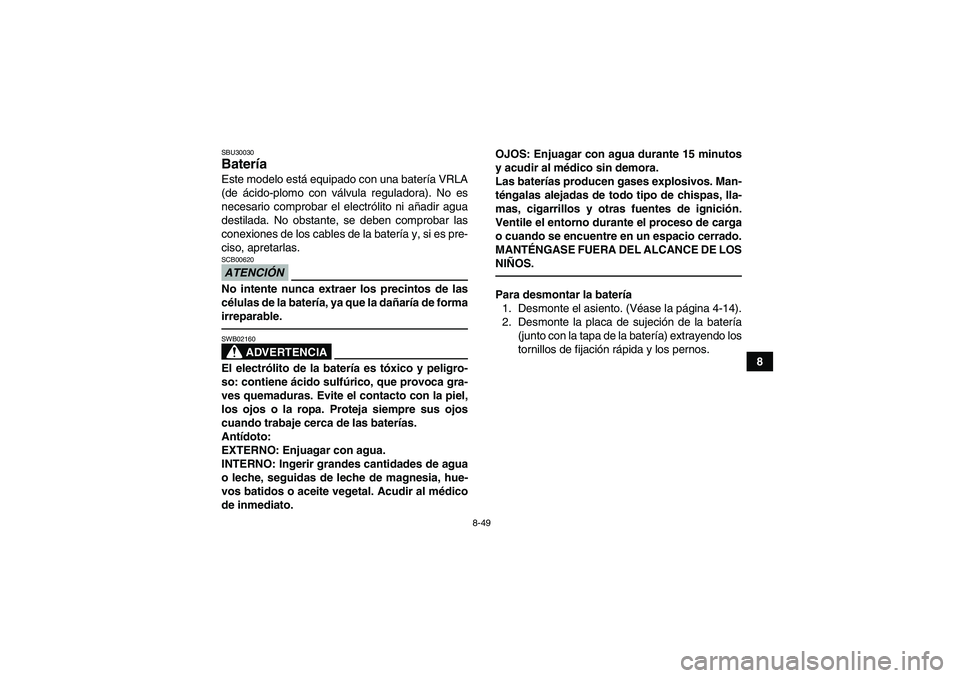

8-49
8
SBU30030Batería Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es
necesario comprobar el electrólito ni añadir agua
destilada. No obstante, se deben comprobar las
conexiones de los cables de la batería y, si es pre-
ciso, apretarlas.ATENCIÓNSCB00620No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de forma
irreparable.
ADVERTENCIA
SWB02160El electrólito de la batería es tóxico y peligro-
so: contiene ácido sulfúrico, que provoca gra-
ves quemaduras. Evite el contacto con la piel,
los ojos o la ropa. Proteja siempre sus ojos
cuando trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS.
Para desmontar la batería
1. Desmonte el asiento. (Véase la página 4-14).
2. Desmonte la placa de sujeción de la batería
(junto con la tapa de la batería) extrayendo los
tornillos de fijación rápida y los pernos.
U1AS61S0.book Page 49 Thursday, February 11, 2010 9:15 AM

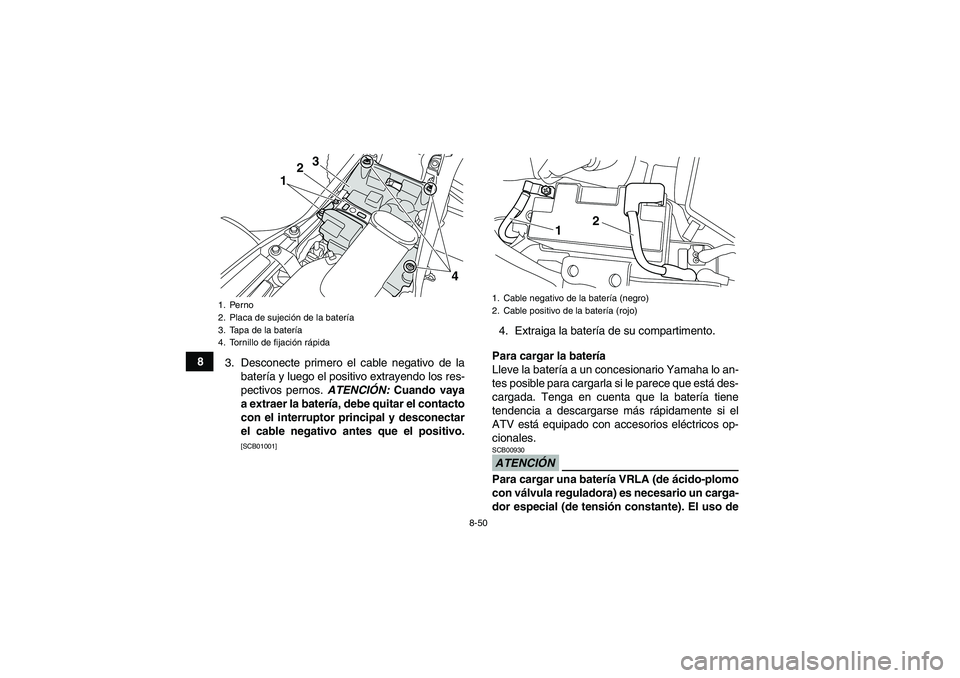

8-50
8
3. Desconecte primero el cable negativo de la
batería y luego el positivo extrayendo los res-
pectivos pernos. ATENCIÓN: Cuando vaya
a extraer la batería, debe quitar el contacto
con el interruptor principal y desconectar
el cable negativo antes que el positivo.
[SCB01001]
4. Extraiga la batería de su compartimento.
Para cargar la batería
Lleve la batería a un concesionario Yamaha lo an-
tes posible para cargarla si le parece que está des-
cargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
ATV está equipado con accesorios eléctricos op-
cionales.ATENCIÓNSCB00930Para cargar una batería VRLA (de ácido-plomo
con válvula reguladora) es necesario un carga-
dor especial (de tensión constante). El uso de
1. Perno
2. Placa de sujeción de la batería
3. Tapa de la batería
4. Tornillo de fijación rápida
12
4
3
1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo)
12
U1AS61S0.book Page 50 Thursday, February 11, 2010 9:15 AM

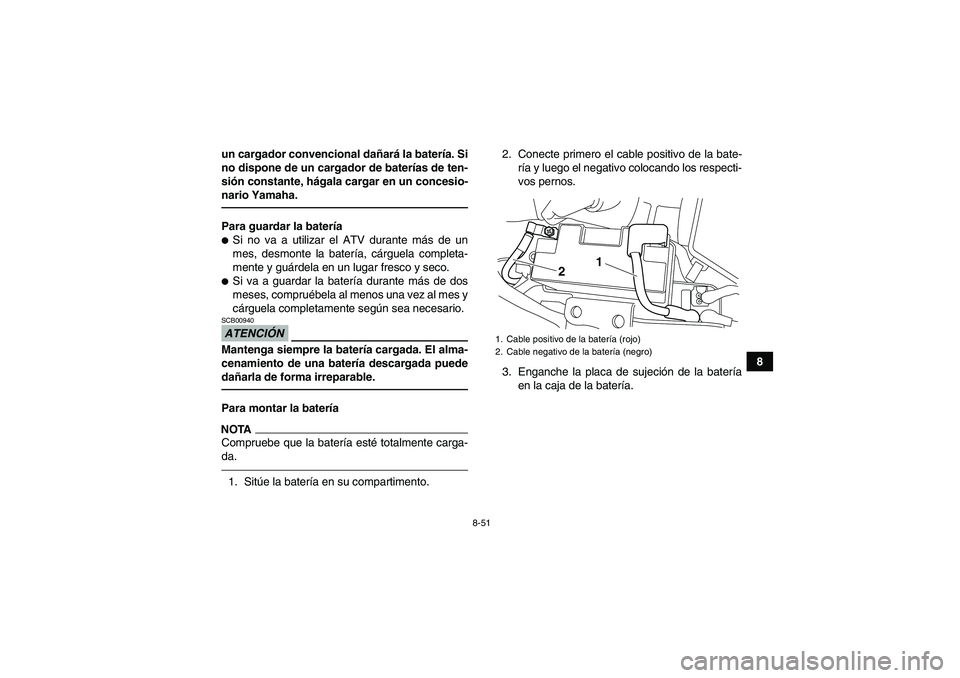

8-51
8 un cargador convencional dañará la batería. Si
no dispone de un cargador de baterías de ten-
sión constante, hágala cargar en un concesio-
nario Yamaha.
Para guardar la batería
Si no va a utilizar el ATV durante más de un
mes, desmonte la batería, cárguela completa-
mente y guárdela en un lugar fresco y seco.
Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.ATENCIÓNSCB00940Mantenga siempre la batería cargada. El alma-
cenamiento de una batería descargada puede
dañarla de forma irreparable.Para montar la bateríaNOTACompruebe que la batería esté totalmente carga-
da.1. Sitúe la batería en su compartimento.2. Conecte primero el cable positivo de la bate-
ría y luego el negativo colocando los respecti-
vos pernos.
3. Enganche la placa de sujeción de la batería
en la caja de la batería.
1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
21
U1AS61S0.book Page 51 Thursday, February 11, 2010 9:15 AM

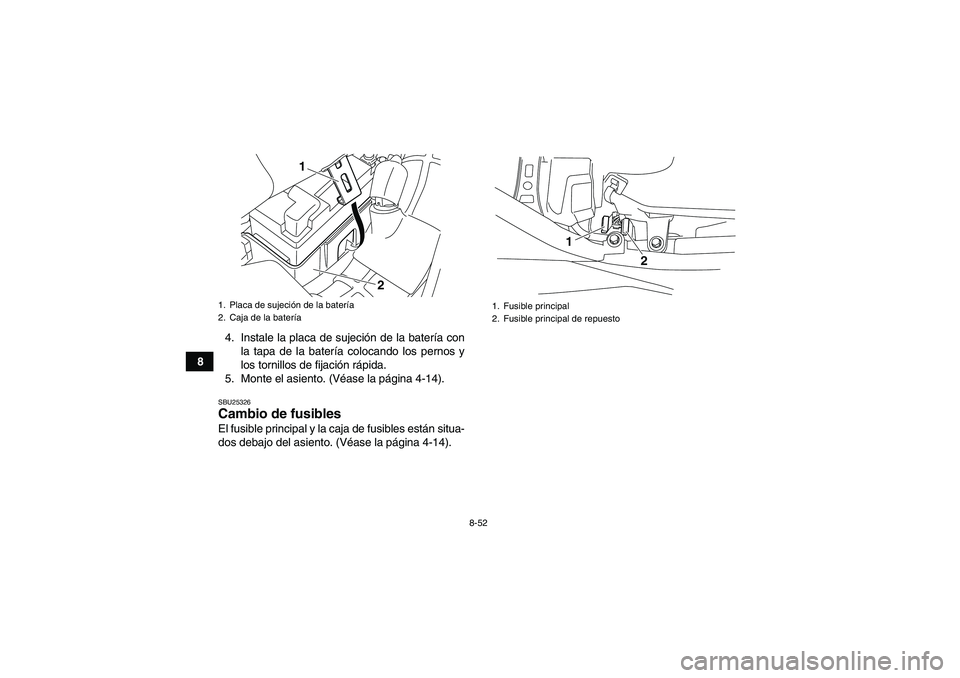

8-52
84. Instale la placa de sujeción de la batería con
la tapa de la batería colocando los pernos y
los tornillos de fijación rápida.
5. Monte el asiento. (Véase la página 4-14).
SBU25326Cambio de fusibles El fusible principal y la caja de fusibles están situa-
dos debajo del asiento. (Véase la página 4-14).1. Placa de sujeción de la batería
2. Caja de la batería
2
1
1. Fusible principal
2. Fusible principal de repuesto
1
2
U1AS61S0.book Page 52 Thursday, February 11, 2010 9:15 AM

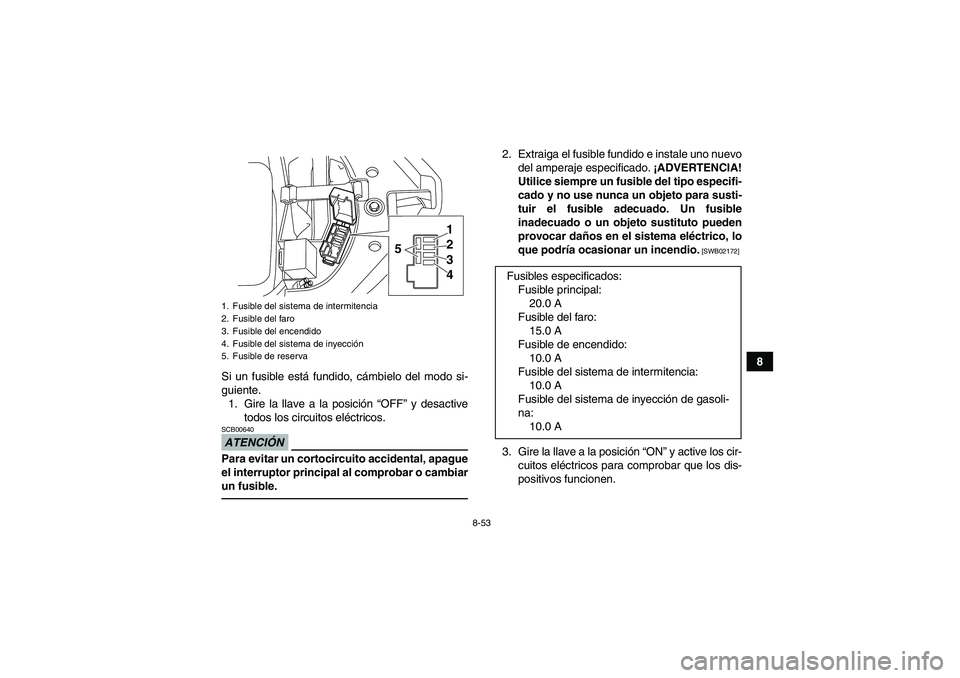

8-53
8
Si un fusible está fundido, cámbielo del modo si-
guiente.
1. Gire la llave a la posición “OFF” y desactive
todos los circuitos eléctricos.
ATENCIÓNSCB00640Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible.
2. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02172]
3. Gire la llave a la posición “ON” y active los cir-
cuitos eléctricos para comprobar que los dis-
positivos funcionen.
1. Fusible del sistema de intermitencia
2. Fusible del faro
3. Fusible del encendido
4. Fusible del sistema de inyección
5. Fusible de reserva
1
2
3
4 5
Fusibles especificados:
Fusible principal:
20.0 A
Fusible del faro:
15.0 A
Fusible de encendido:
10.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible del sistema de inyección de gasoli-
na:
10.0 A
U1AS61S0.book Page 53 Thursday, February 11, 2010 9:15 AM

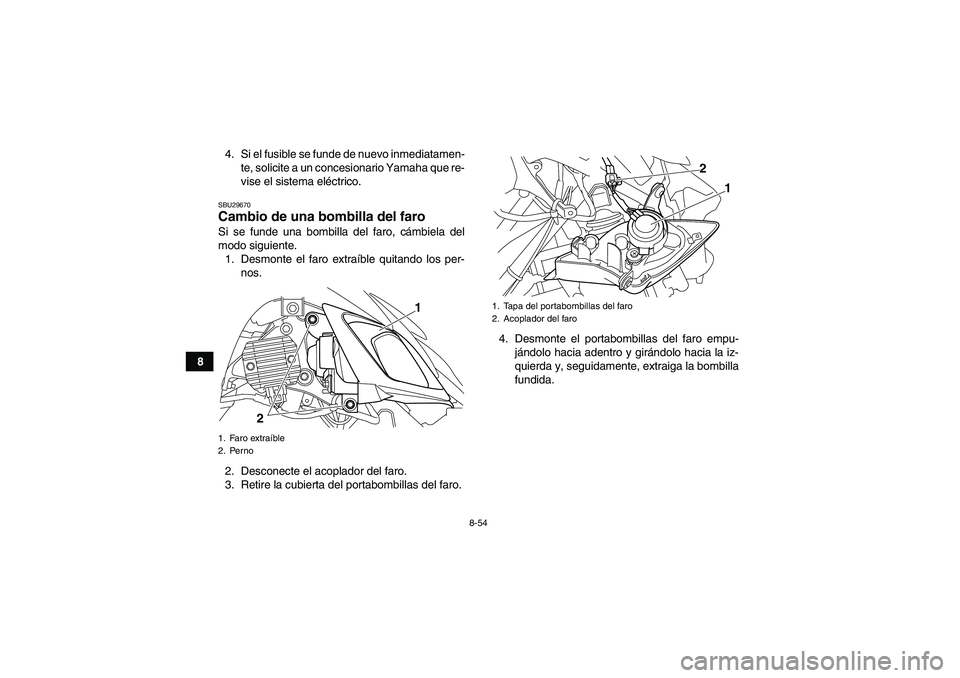

8-54
84. Si el fusible se funde de nuevo inmediatamen-
te, solicite a un concesionario Yamaha que re-
vise el sistema eléctrico.
SBU29670Cambio de una bombilla del faro Si se funde una bombilla del faro, cámbiela del
modo siguiente.
1. Desmonte el faro extraíble quitando los per-
nos.
2. Desconecte el acoplador del faro.
3. Retire la cubierta del portabombillas del faro.4. Desmonte el portabombillas del faro empu-
jándolo hacia adentro y girándolo hacia la iz-
quierda y, seguidamente, extraiga la bombilla
fundida.1. Faro extraíble
2. Perno
1
2
1. Tapa del portabombillas del faro
2. Acoplador del faro
1 2
U1AS61S0.book Page 54 Thursday, February 11, 2010 9:15 AM

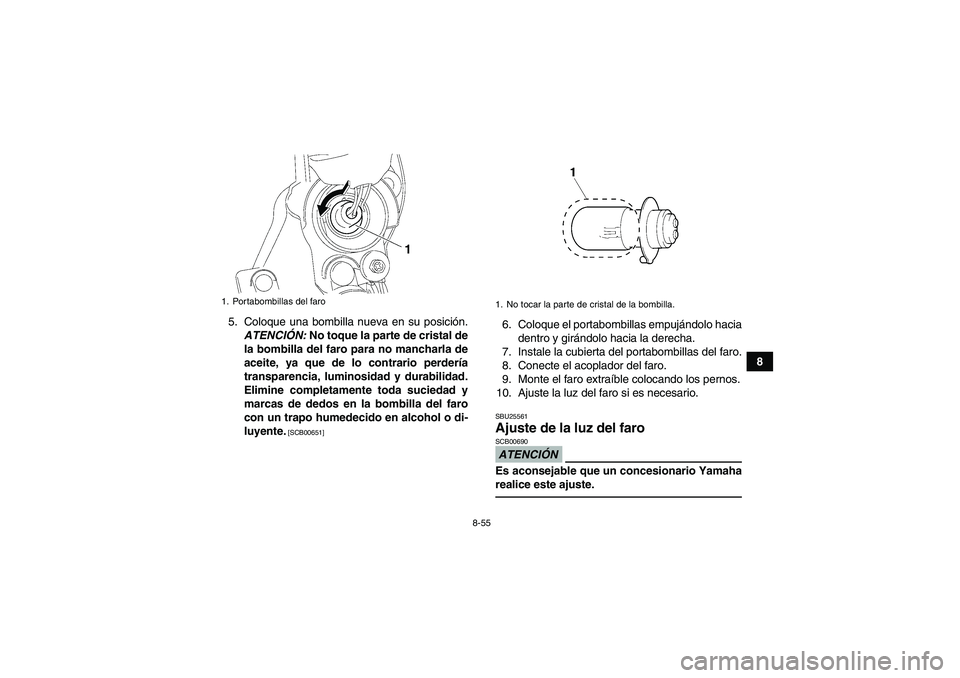

8-55
8 5. Coloque una bombilla nueva en su posición.
ATENCIÓN: No toque la parte de cristal de
la bombilla del faro para no mancharla de
aceite, ya que de lo contrario perdería
transparencia, luminosidad y durabilidad.
Elimine completamente toda suciedad y
marcas de dedos en la bombilla del faro
con un trapo humedecido en alcohol o di-
luyente.
[SCB00651]
6. Coloque el portabombillas empujándolo hacia
dentro y girándolo hacia la derecha.
7. Instale la cubierta del portabombillas del faro.
8. Conecte el acoplador del faro.
9. Monte el faro extraíble colocando los pernos.
10. Ajuste la luz del faro si es necesario.SBU25561Ajuste de la luz del faro ATENCIÓNSCB00690Es aconsejable que un concesionario Yamaha
realice este ajuste.
1. Portabombillas del faro
1
1. No tocar la parte de cristal de la bombilla.
U1AS61S0.book Page 55 Thursday, February 11, 2010 9:15 AM

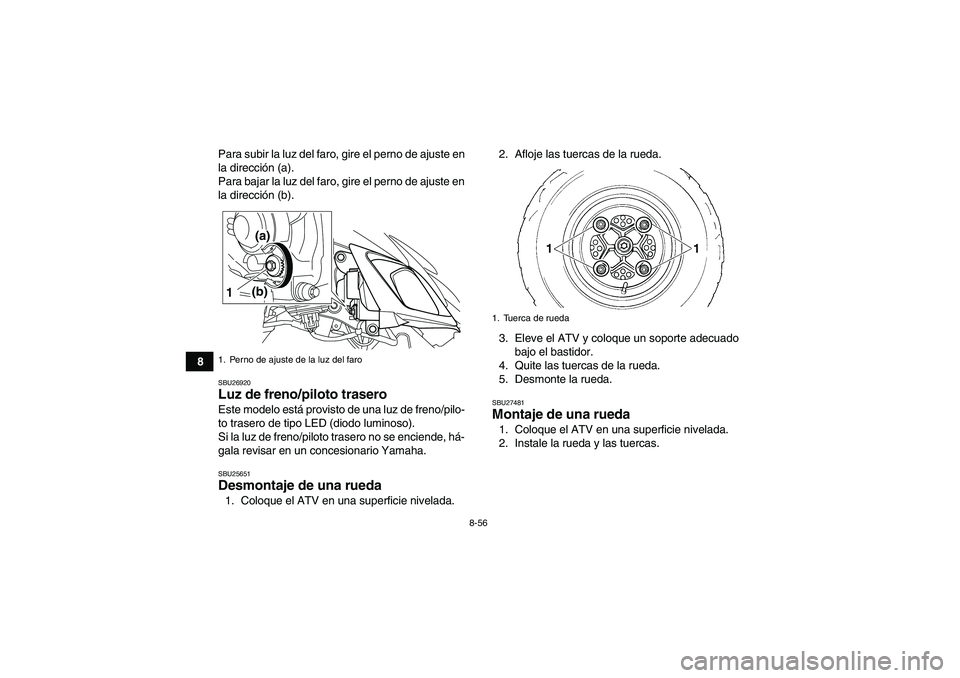

8-56
8Para subir la luz del faro, gire el perno de ajuste en
la dirección (a).
Para bajar la luz del faro, gire el perno de ajuste en
la dirección (b).
SBU26920Luz de freno/piloto trasero Este modelo está provisto de una luz de freno/pilo-
to trasero de tipo LED (diodo luminoso).
Si la luz de freno/piloto trasero no se enciende, há-
gala revisar en un concesionario Yamaha.SBU25651Desmontaje de una rueda 1. Coloque el ATV en una superficie nivelada.2. Afloje las tuercas de la rueda.
3. Eleve el ATV y coloque un soporte adecuado
bajo el bastidor.
4. Quite las tuercas de la rueda.
5. Desmonte la rueda.
SBU27481Montaje de una rueda 1. Coloque el ATV en una superficie nivelada.
2. Instale la rueda y las tuercas.
1. Perno de ajuste de la luz del faro1
(a)(b)
1. Tuerca de rueda
U1AS61S0.book Page 56 Thursday, February 11, 2010 9:15 AM

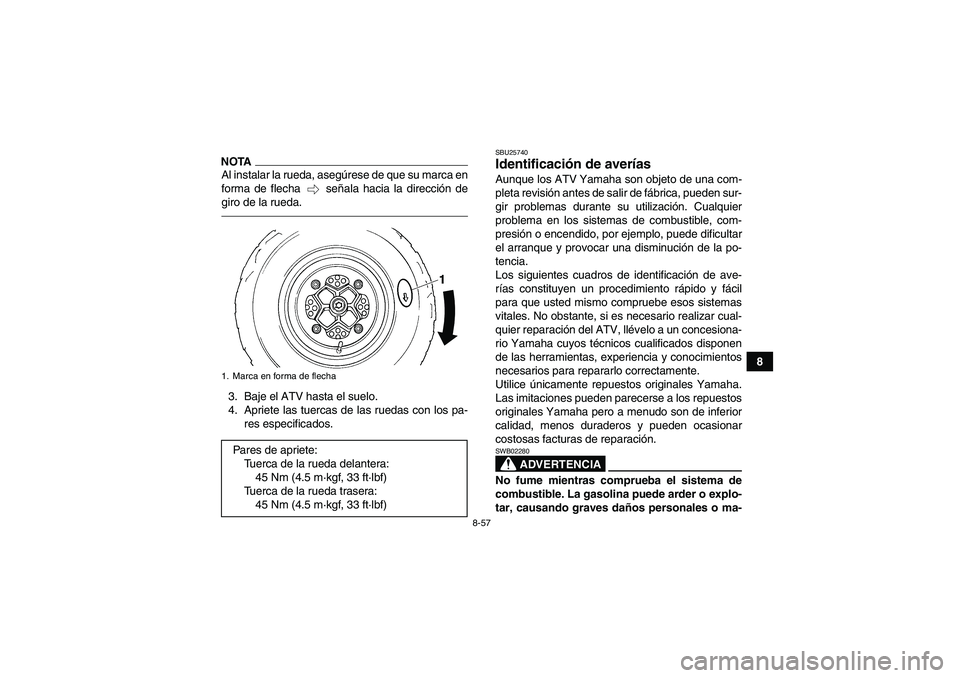

8-57
8
NOTAAl instalar la rueda, asegúrese de que su marca en
forma de flecha señala hacia la dirección de
giro de la rueda.3. Baje el ATV hasta el suelo.
4. Apriete las tuercas de las ruedas con los pa-
res especificados.
SBU25740Identificación de averías Aunque los ATV Yamaha son objeto de una com-
pleta revisión antes de salir de fábrica, pueden sur-
gir problemas durante su utilización. Cualquier
problema en los sistemas de combustible, com-
presión o encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución de la po-
tencia.
Los siguientes cuadros de identificación de ave-
rías constituyen un procedimiento rápido y fácil
para que usted mismo compruebe esos sistemas
vitales. No obstante, si es necesario realizar cual-
quier reparación del ATV, llévelo a un concesiona-
rio Yamaha cuyos técnicos cualificados disponen
de las herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.
Utilice únicamente repuestos originales Yamaha.
Las imitaciones pueden parecerse a los repuestos
originales Yamaha pero a menudo son de inferior
calidad, menos duraderos y pueden ocasionar
costosas facturas de reparación.
ADVERTENCIA
SWB02280No fume mientras comprueba el sistema de
combustible. La gasolina puede arder o explo-
tar, causando graves daños personales o ma-
1. Marca en forma de flechaPares de apriete:
Tuerca de la rueda delantera:
45 Nm (4.5 m·kgf, 33 ft·lbf)
Tuerca de la rueda trasera:
45 Nm (4.5 m·kgf, 33 ft·lbf)
U1AS61S0.book Page 57 Thursday, February 11, 2010 9:15 AM

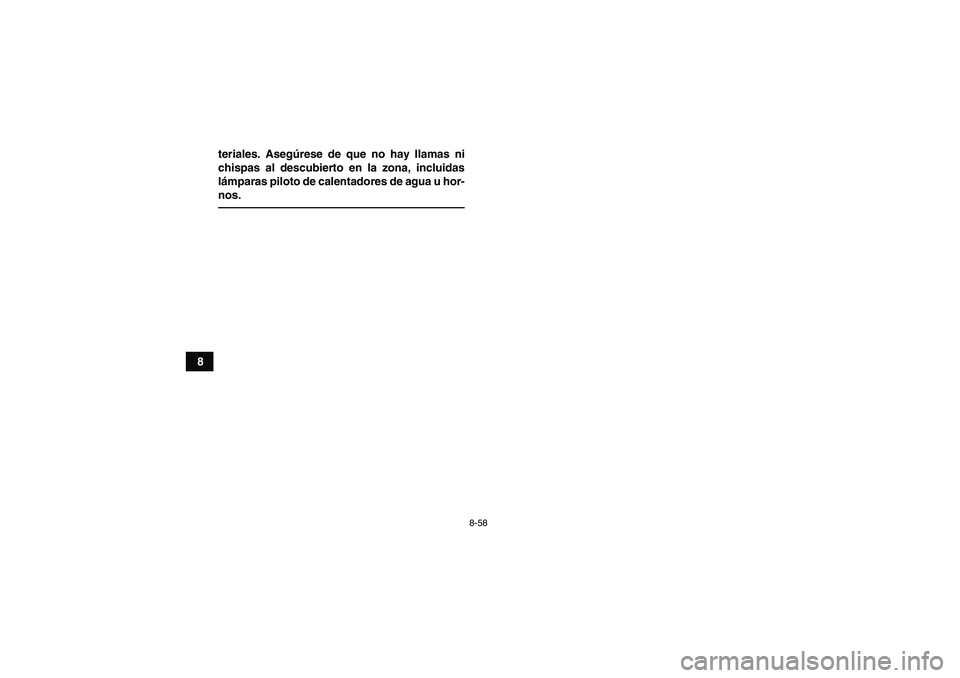

8-58
8teriales. Asegúrese de que no hay llamas ni
chispas al descubierto en la zona, incluidas
lámparas piloto de calentadores de agua u hor-
nos.
