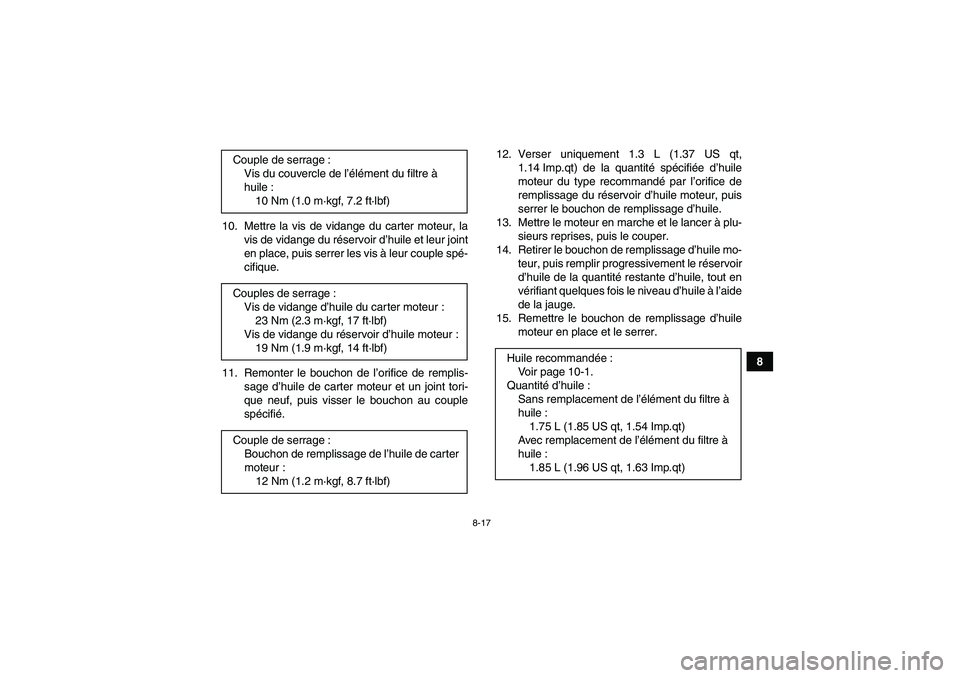

8 10. Mettre la vis de vidange du carter moteur, la
vis de vidange du réservoir d’huile et leur joint
en place, puis serrer les vis à leur couple spé-
cifique.
11. Remonter le bouchon de l’orifice de remplis-
sage d’huile de carter moteur et un joint tori-
que neuf, puis visser le bouchon au couple
spécifié.12. Verser uniquement 1.3 L (1.37 US qt,
1.14 Imp.qt) de la quantité spécifiée d’huile
moteur du type recommandé par l’orifice de
remplissage du réservoir d’huile moteur, puis
serrer le bouchon de remplissage d’huile.
13. Mettre le moteur en marche et le lancer à plu-
sieurs reprises, puis le couper.
14. Retirer le bouchon de remplissage d’huile mo-
teur, puis remplir progressivement le réservoir
d’huile de la quantité restante d’huile, tout en
vérifiant quelques fois le niveau d’huile à l’aide
de la jauge.
15. Remettre le bouchon de remplissage d’huile
moteur en place et le serrer. Couple de serrage :
Vis du couvercle de l’élément du filtre à
huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couples de serrage :
Vis de vidange d’huile du car ter moteur :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Vis de vidange du réservoir d’huile moteur :
19 Nm (1.9 m·kgf, 14 ft·lbf)
Couple de serrage :
Bouchon de remplissage de l’huile de carter
moteur :
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Huile recommandée:
Voir page 10-1.
Quantité d’huile :
Sans remplacement de l’élément du filtre à
huile :
1.75 L (1.85 US qt, 1.54 Imp.qt)
Avec remplacement de l’élément du filtre à
huile :
1.85 L (1.96 US qt, 1.63 Imp.qt)
U1AS61F0.book Page 17 Wednesday, February 10, 2010 7:24 PM

8-18
8
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi.ATTENTIONFCB00300
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.16. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause.17. Couper le moteur, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire.
FBU23470Liquide de refroidissement Il faut contrôler le niveau du liquide de refroidisse-
ment avant chaque départ. Il convient également
de changer le liquide de refroidissement aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.FBU27941Contrôle du niveau du liquide de refroidisse-
ment
1. Placer le VTT sur une surface de niveau.N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.2. Contrôler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.N.B.Le niveau du liquide de refroidissement doit se si-
tuer entre les repères de niveau minimum et maxi-
mum.
U1AS61F0.book Page 18 Wednesday, February 10, 2010 7:24 PM

8-19

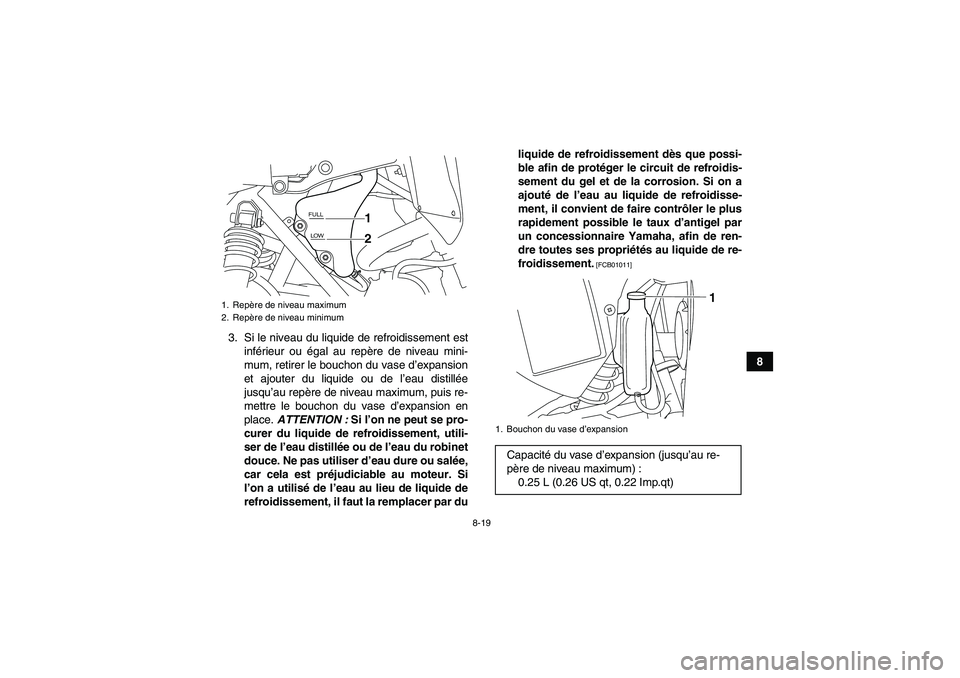

8 3. Si le niveau du liquide de refroidissement est
inférieur ou égal au repère de niveau mini-
mum, retirer le bouchon du vase d’expansion
et ajouter du liquide ou de l’eau distillée
jusqu’au repère de niveau maximum, puis re-
mettre le bouchon du vase d’expansion en
place. ATTENTION : Si l’on ne peut se pro-
curer du liquide de refroidissement, utili-
ser de l’eau distillée ou de l’eau du robinet
douce. Ne pas utiliser d’eau dure ou salée,
car cela est préjudiciable au moteur. Si
l’on a utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer par duliquide de refroidissement dès que possi-
ble afin de protéger le circuit de refroidis-
sement du gel et de la corrosion. Si on a
ajouté de l’eau au liquide de refroidisse-
ment, il convient de faire contrôler le plus
rapidement possible le taux d’antigel par
un concessionnaire Yamaha, afin de ren-
dre toutes ses propriétés au liquide de re-
froidissement.
[FCB01011]
1. Repère de niveau maximum
2. Repère de niveau minimum
12
1. Bouchon du vase d’expansionCapacité du vase d’expansion (jusqu’au re-
père de niveau maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
U1AS61F0.book Page 19 Wednesday, February 10, 2010 7:24 PM

8-20
8
N.B.
Le ventilateur de radiateur se met en marche et
se coupe automatiquement en fonction de la
température du liquide de refroidissement dans
le radiateur.
En cas de surchauffe du moteur, suivre les ins-

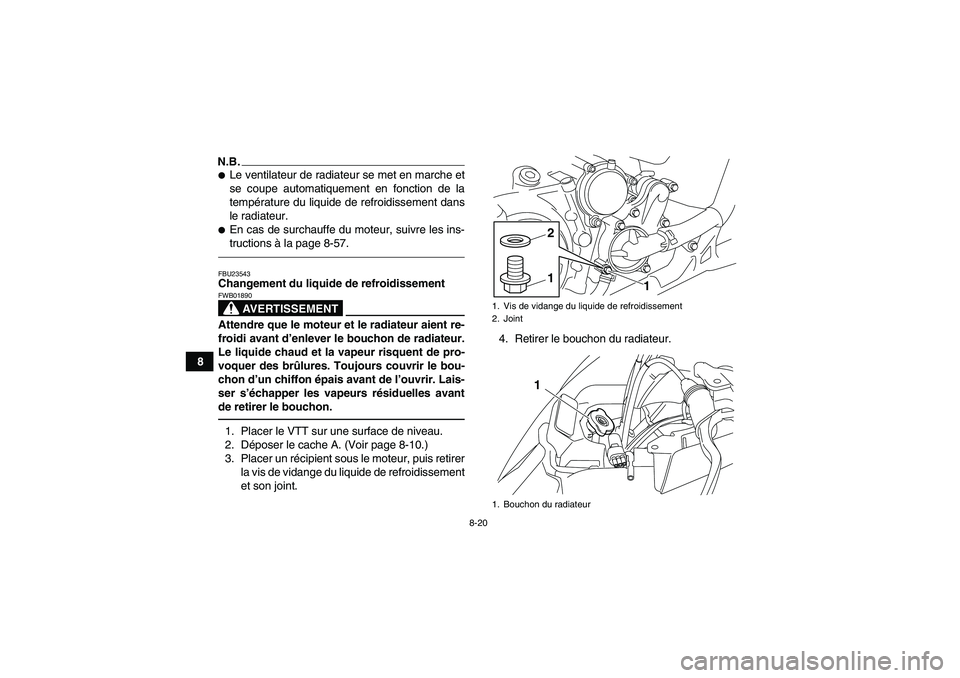

tructions à la page 8-57.FBU23543Changement du liquide de refroidissement
AVERTISSEMENT
FWB01890Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur risquent de pro-
voquer des brûlures. Toujours couvrir le bou-
chon d’un chiffon épais avant de l’ouvrir. Lais-
ser s’échapper les vapeurs résiduelles avant
de retirer le bouchon.1. Placer le VTT sur une surface de niveau.
2. Déposer le cache A. (Voir page 8-10.)
3. Placer un récipient sous le moteur, puis retirer
la vis de vidange du liquide de refroidissement
et son joint.4. Retirer le bouchon du radiateur.
1. Vis de vidange du liquide de refroidissement
2. Joint
1. Bouchon du radiateur
1 1
2
1
U1AS61F0.book Page 20 Wednesday, February 10, 2010 7:24 PM

8-21

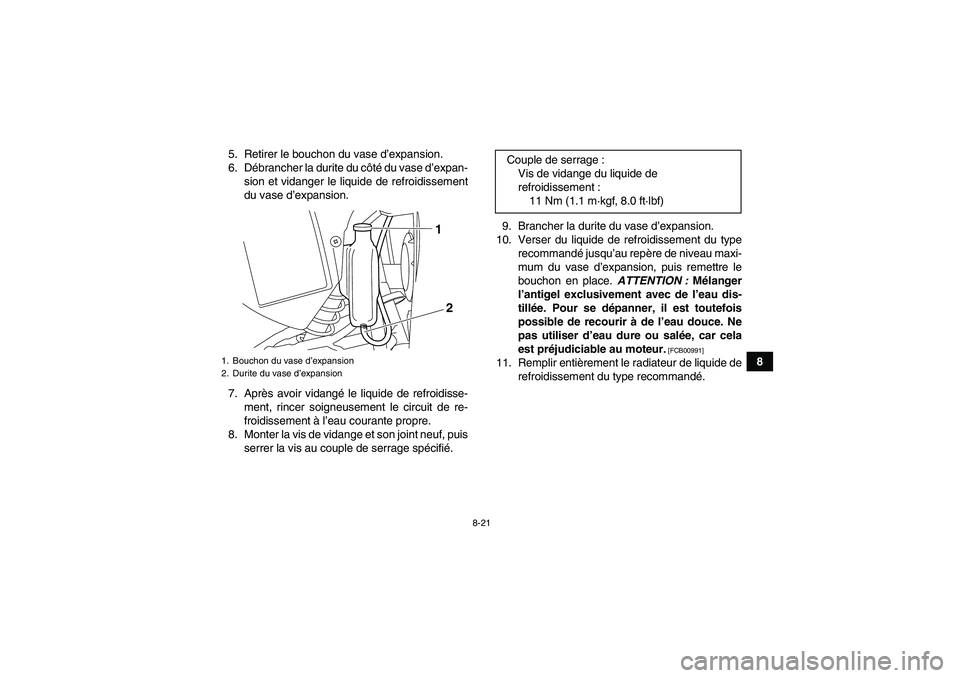

8 5. Retirer le bouchon du vase d’expansion.
6. Débrancher la durite du côté du vase d’expan-
sion et vidanger le liquide de refroidissement
du vase d’expansion.
7. Après avoir vidangé le liquide de refroidisse-
ment, rincer soigneusement le circuit de re-
froidissement à l’eau courante propre.
8. Monter la vis de vidange et son joint neuf, puis
serrer la vis au couple de serrage spécifié.9. Brancher la durite du vase d’expansion.
10. Verser du liquide de refroidissement du type
recommandé jusqu’au repère de niveau maxi-
mum du vase d’expansion, puis remettre le
bouchon en place. ATTENTION : Mélanger
l’antigel exclusivement avec de l’eau dis-
tillée. Pour se dépanner, il est toutefois
possible de recourir à de l’eau douce. Ne
pas utiliser d’eau dure ou salée, car cela
est préjudiciable au moteur.
[FCB00991]
11. Remplir entièrement le radiateur de liquide de
refroidissement du type recommandé.
1. Bouchon du vase d’expansion
2. Durite du vase d’expansion
1
2
Couple de serrage :
Vis de vidange du liquide de
refroidissement :
11 Nm (1.1 m·kgf, 8.0 ft·lbf)
U1AS61F0.book Page 21 Wednesday, February 10, 2010 7:24 PM

8-22

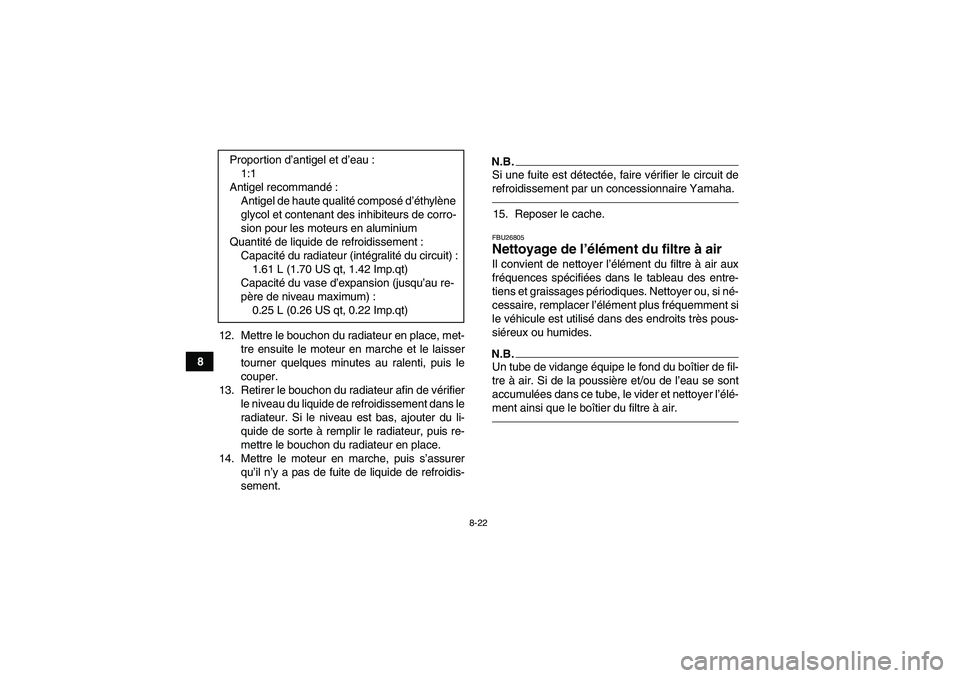

812. Mettre le bouchon du radiateur en place, met-
tre ensuite le moteur en marche et le laisser
tourner quelques minutes au ralenti, puis le
couper.
13. Retirer le bouchon du radiateur afin de vérifier
le niveau du liquide de refroidissement dans le
radiateur. Si le niveau est bas, ajouter du li-
quide de sorte à remplir le radiateur, puis re-
mettre le bouchon du radiateur en place.
14. Mettre le moteur en marche, puis s’assurer
qu’il n’y a pas de fuite de liquide de refroidis-
sement.
N.B.Si une fuite est détectée, faire vérifier le circuit de
refroidissement par un concessionnaire Yamaha.15. Reposer le cache.FBU26805Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Nettoyer ou, si né-
cessaire, remplacer l’élément plus fréquemment si
le véhicule est utilisé dans des endroits très pous-
siéreux ou humides.N.B.Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-
ment ainsi que le boîtier du filtre à air.
Propor tion d’antigel et d’eau :
1:1
Antigel recommandé:
Antigel de haute qualité composé d’éthylène
glycol et contenant des inhibiteurs de corro-
sion pour les moteurs en aluminium
Quantité de liquide de refroidissement :
Capacité du radiateur (intégralité du circuit) :
1.61 L (1.70 US qt, 1.42 Imp.qt)
Capacité du vase d’expansion (jusqu’au re-
père de niveau maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
U1AS61F0.book Page 22 Wednesday, February 10, 2010 7:24 PM

8-23

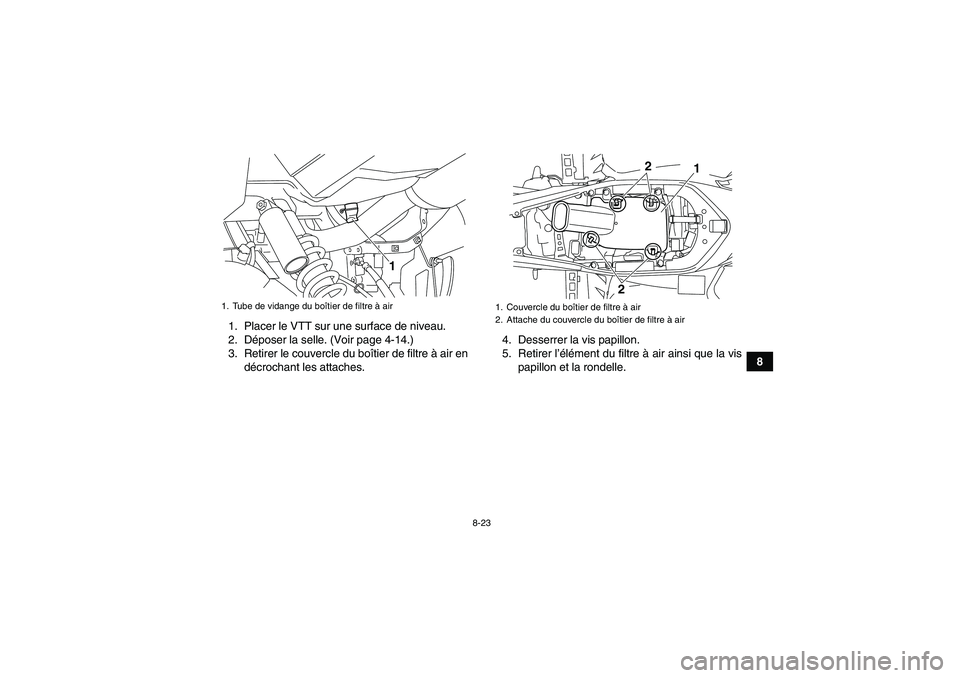

8 1. Placer le VTT sur une surface de niveau.
2. Déposer la selle. (Voir page 4-14.)
3. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches.4. Desserrer la vis papillon.
5. Retirer l’élément du filtre à air ainsi que la vis
papillon et la rondelle.
1. Tube de vidange du boîtier de filtre à air
1
1. Couvercle du boîtier de filtre à air
2. Attache du couvercle du boîtier de filtre à air
2
1
2
U1AS61F0.book Page 23 Wednesday, February 10, 2010 7:24 PM

8-24

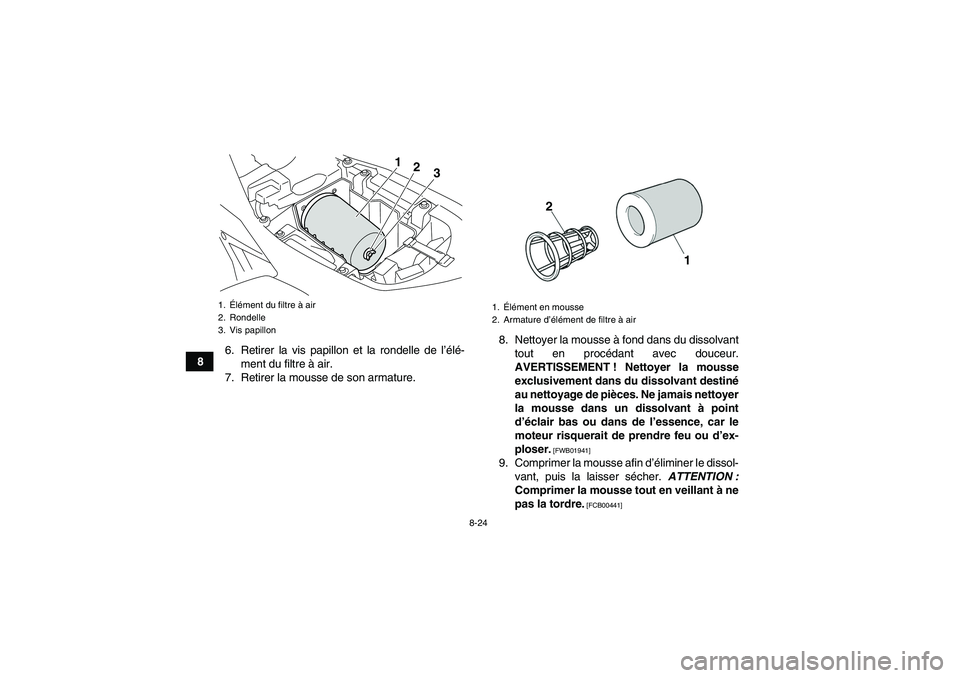

86. Retirer la vis papillon et la rondelle de l’élé-
ment du filtre à air.
7. Retirer la mousse de son armature.8. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT ! Nettoyer la mousse
exclusivement dans du dissolvant destiné
au nettoyage de pièces. Ne jamais nettoyer
la mousse dans un dissolvant à point
d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’ex-
ploser.
[FWB01941]
9. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher. ATTENTION :
Comprimer la mousse tout en veillant à ne
pas la tordre.
[FCB00441]
1.Élément du filtre à air
2. Rondelle
3. Vis papillon
3
2 1
1.Élément en mousse
2. Armature d’élément de filtre à air
2
1
U1AS61F0.book Page 24 Wednesday, February 10, 2010 7:24 PM

8-25

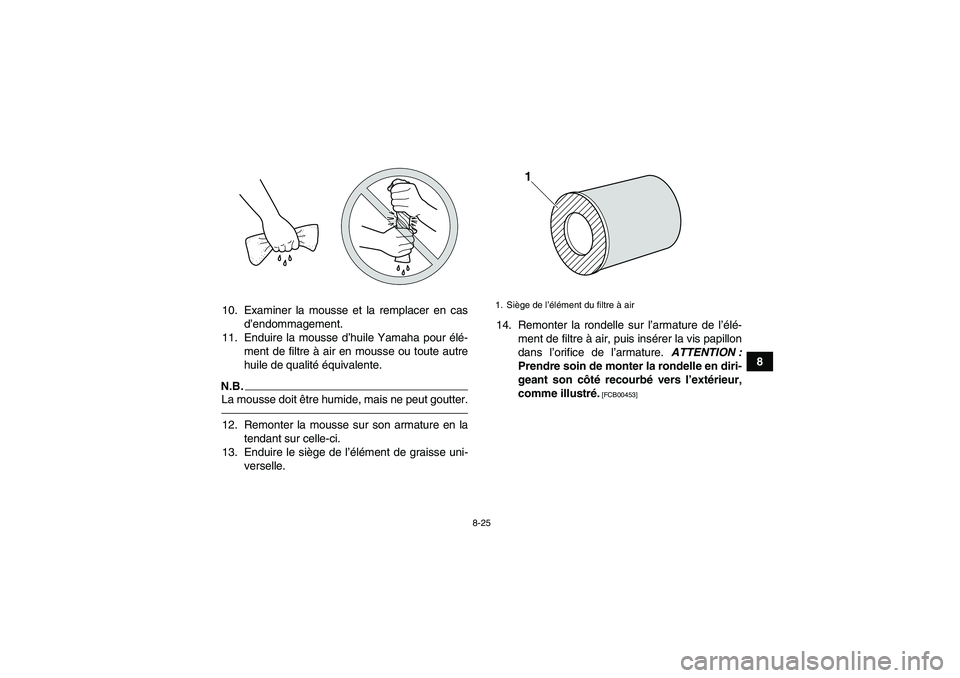

8 10. Examiner la mousse et la remplacer en cas
d’endommagement.
11. Enduire la mousse d’huile Yamaha pour élé-
ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.
N.B.La mousse doit être humide, mais ne peut goutter.12. Remonter la mousse sur son armature en la
tendant sur celle-ci.
13. Enduire le siège de l’élément de graisse uni-
verselle.14. Remonter la rondelle sur l’armature de l’élé-
ment de filtre à air, puis insérer la vis papillon
dans l’orifice de l’armature. ATTENTION :
Prendre soin de monter la rondelle en diri-
geant son côté recourbé vers l’extérieur,
comme illustré.
[FCB00453]
1. Siège de l’élément du filtre à air
1
U1AS61F0.book Page 25 Wednesday, February 10, 2010 7:24 PM

8-26

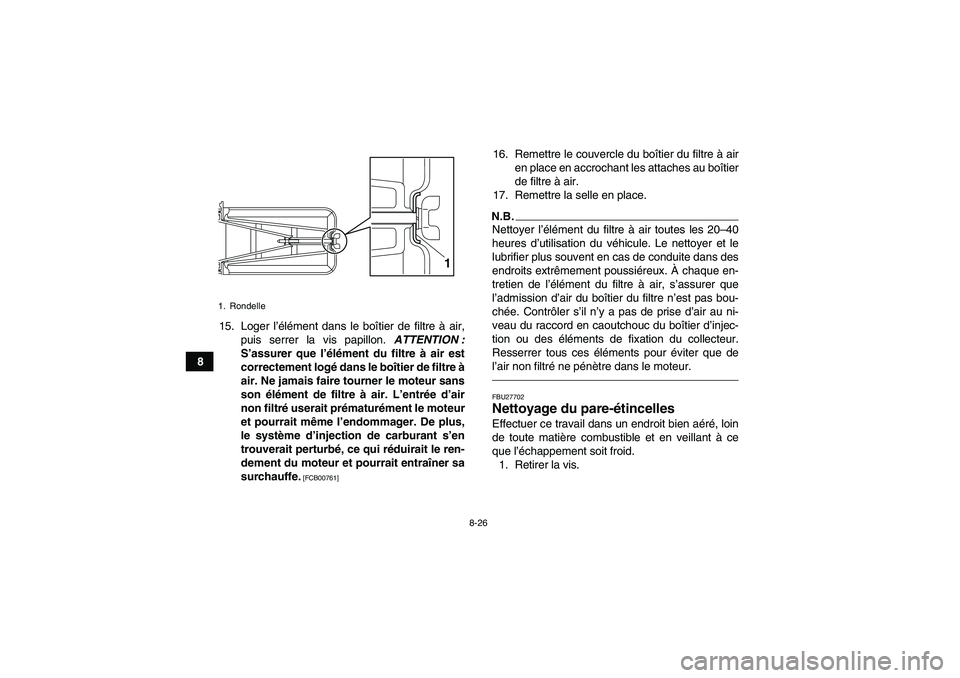

815. Loger l’élément dans le boîtier de filtre à air,
puis serrer la vis papillon. ATTENTION :
S’assurer que l’élément du filtre à air est
correctement logé dans le boîtier de filtre à
air. Ne jamais faire tourner le moteur sans
son élément de filtre à air. L’entrée d’air
non filtré userait prématurément le moteur
et pourrait même l’endommager. De plus,
le système d’injection de carburant s’en
trouverait perturbé, ce qui réduirait le ren-
dement du moteur et pourrait entraîner sa
surchauffe.
[FCB00761]
16. Remettre le couvercle du boîtier du filtre à air
en place en accrochant les attaches au boîtier
de filtre à air.
17. Remettre la selle en place.N.B.Nettoyer l’élément du filtre à air toutes les 20–40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du boîtier d’injec-
tion ou des éléments de fixation du collecteur.
Resserrer tous ces éléments pour éviter que de
l’air non filtré ne pénètre dans le moteur.FBU27702Nettoyage du pare-étincelles Effectuer ce travail dans un endroit bien aéré, loin
de toute matière combustible et en veillant à ce
que l’échappement soit froid.
1. Retirer la vis.
1. Rondelle
1
U1AS61F0.book Page 26 Wednesday, February 10, 2010 7:24 PM
