YAMAHA YFM700R 2011 Notices Demploi (in French)

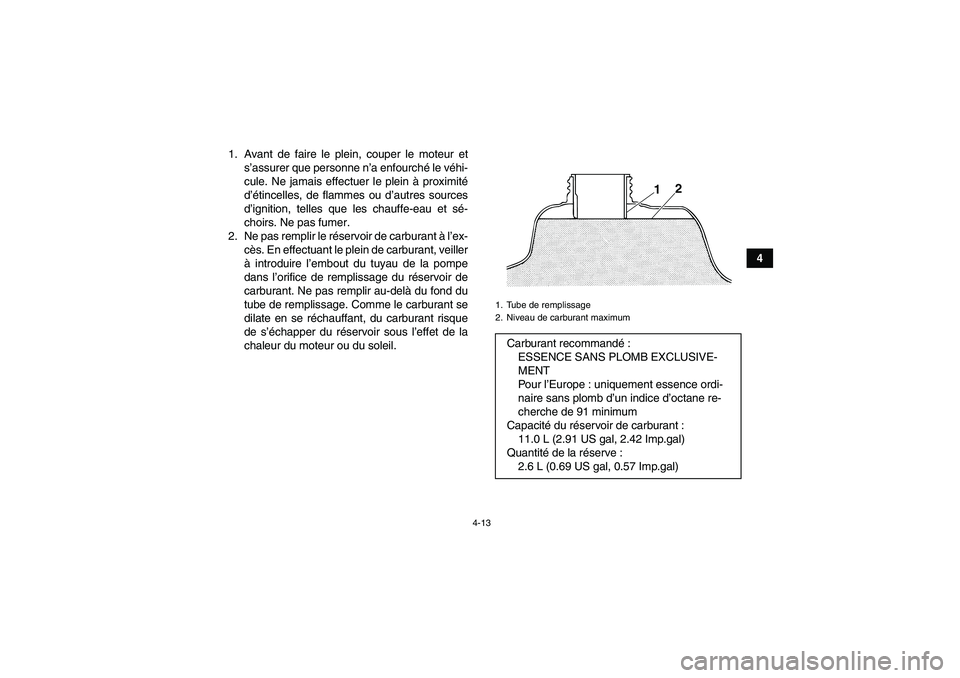

4-13
4 1. Avant de faire le plein, couper le moteur et
s’assurer que personne n’a enfourché le véhi-
cule. Ne jamais effectuer le plein à proximité
d’étincelles, de flammes ou d’autres sources
d’ignition, telles que les chauffe-eau et sé-
choirs. Ne pas fumer.
2. Ne pas remplir le réservoir de carburant à l’ex-
cès. En effectuant le plein de carburant, veiller
à introduire l’embout du tuyau de la pompe
dans l’orifice de remplissage du réservoir de
carburant. Ne pas remplir au-delà du fond du
tube de remplissage. Comme le carburant se
dilate en se réchauffant, du carburant risque
de s’échapper du réservoir sous l’effet de la
chaleur du moteur ou du soleil.
1. Tube de remplissage
2. Niveau de carburant maximumCarburant recommandé:
ESSENCE SANS PLOMB EXCLUSIVE-
MENT
Po u r l’Europe : uniquement essence ordi-
naire sans plomb d’un indice d’octane re-
cherche de 91 minimum
Capacité du réservoir de carburant :
11.0 L (2.91 US gal, 2.42 Imp.gal)
Quantité de la réserve :
2.6 L (0.69 US gal, 0.57 Imp.gal)
12
U1AS61F0.book Page 13 Wednesday, February 10, 2010 7:24 PM

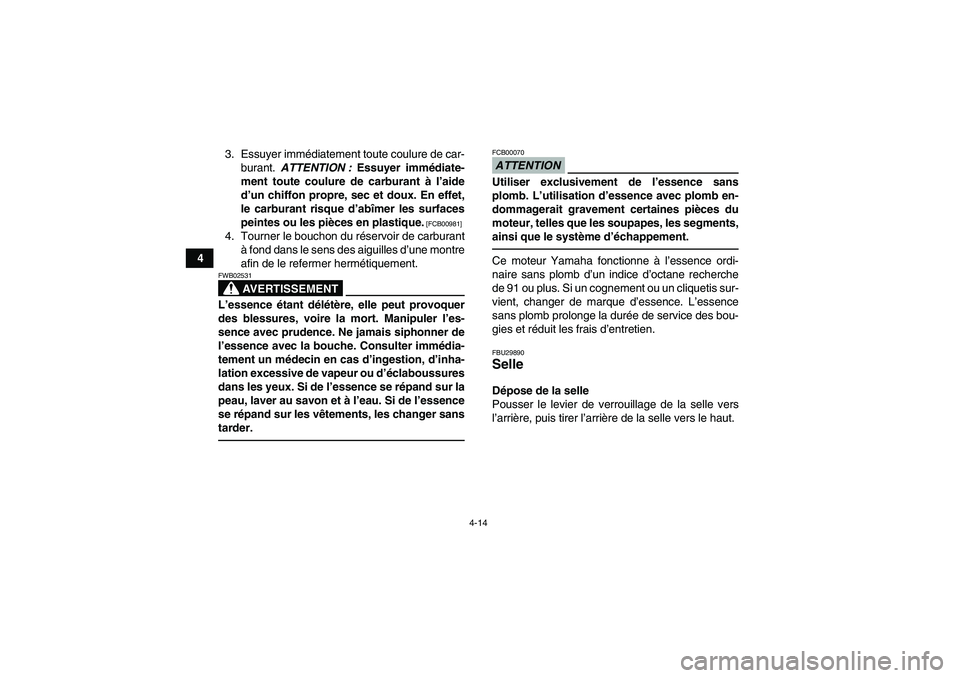

4-14
43. Essuyer immédiatement toute coulure de car-
burant. ATTENTION : Essuyer immédiate-
ment toute coulure de carburant à l’aide
d’un chiffon propre, sec et doux. En effet,
le carburant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCB00981]
4. Tourner le bouchon du réservoir de carburant
à fond dans le sens des aiguilles d’une montre
afin de le refermer hermétiquement.
AVERTISSEMENT
FWB02531L’essence étant délétère, elle peut provoquer
des blessures, voire la mort. Manipuler l’es-
sence avec prudence. Ne jamais siphonner de
l’essence avec la bouche. Consulter immédia-
tement un médecin en cas d’ingestion, d’inha-
lation excessive de vapeur ou d’éclaboussures
dans les yeux. Si de l’essence se répand sur la
peau, laver au savon et à l’eau. Si de l’essence
se répand sur les vêtements, les changer sans
tarder.
ATTENTIONFCB00070Utiliser exclusivement de l’essence sans
plomb. L’utilisation d’essence avec plomb en-
dommagerait gravement certaines pièces du
moteur, telles que les soupapes, les segments,
ainsi que le système d’échappement.Ce moteur Yamaha fonctionne à l’essence ordi-
naire sans plomb d’un indice d’octane recherche
de 91 ou plus. Si un cognement ou un cliquetis sur-
vient, changer de marque d’essence. L’essence
sans plomb prolonge la durée de service des bou-
gies et réduit les frais d’entretien.FBU29890Selle Dépose de la selle
Pousser le levier de verrouillage de la selle vers
l’arrière, puis tirer l’arrière de la selle vers le haut.
U1AS61F0.book Page 14 Wednesday, February 10, 2010 7:24 PM

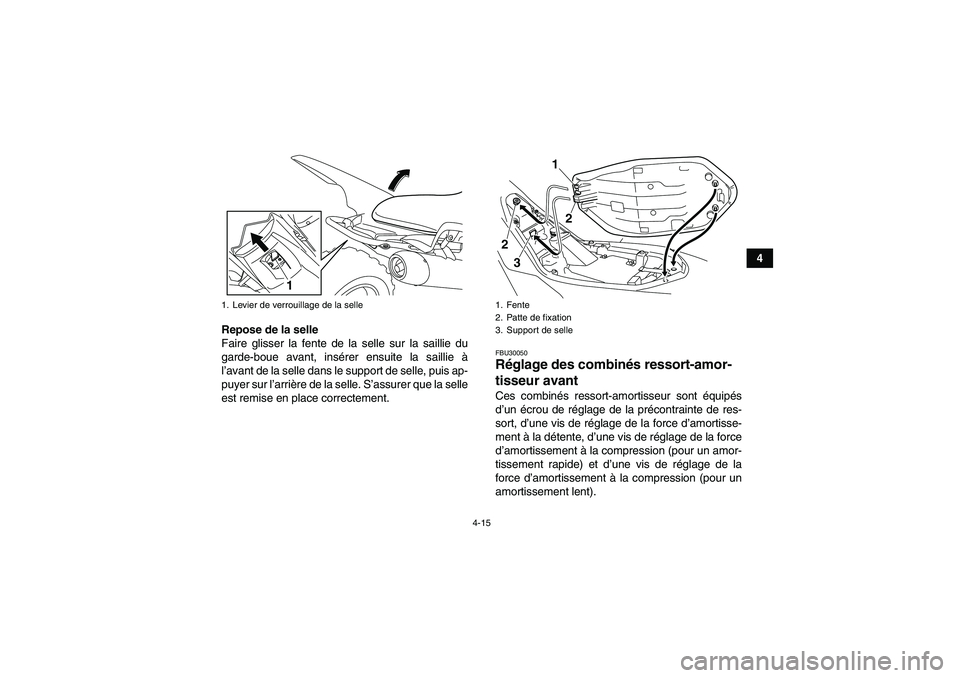

4-15
4
Repose de la selle
Faire glisser la fente de la selle sur la saillie du
garde-boue avant, insérer ensuite la saillie à
l’avant de la selle dans le support de selle, puis ap-
puyer sur l’arrière de la selle. S’assurer que la selle
est remise en place correctement.
FBU30050Réglage des combinés ressort-amor-
tisseur avant Ces combinés ressort-amortisseur sont équipés
d’un écrou de réglage de la précontrainte de res-
sort, d’une vis de réglage de la force d’amortisse-
ment à la détente, d’une vis de réglage de la force
d’amortissement à la compression (pour un amor-
tissement rapide) et d’une vis de réglage de la
force d’amortissement à la compression (pour un
amortissement lent).
1. Levier de verrouillage de la selle
1
1. Fente
2. Patte de fixation
3. Support de selle
1
2
3
2
U1AS61F0.book Page 15 Wednesday, February 10, 2010 7:24 PM

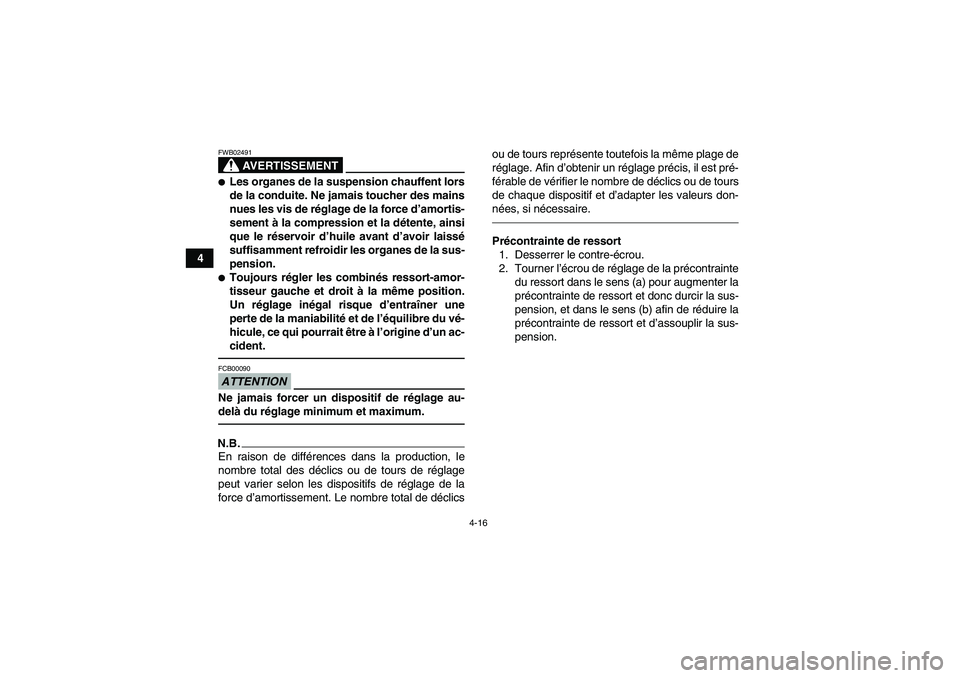

4-16
4
AVERTISSEMENT
FWB02491
Les organes de la suspension chauffent lors
de la conduite. Ne jamais toucher des mains
nues les vis de réglage de la force d’amortis-
sement à la compression et la détente, ainsi
que le réservoir d’huile avant d’avoir laissé
suffisamment refroidir les organes de la sus-
pension.
Toujours régler les combinés ressort-amor-
tisseur gauche et droit à la même position.
Un réglage inégal risque d’entraîner une
perte de la maniabilité et de l’équilibre du vé-
hicule, ce qui pourrait être à l’origine d’un ac-
cident.ATTENTIONFCB00090Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum.N.B.En raison de différences dans la production, le
nombre total des déclics ou de tours de réglage
peut varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de déclicsou de tours représente toutefois la même plage de
réglage. Afin d’obtenir un réglage précis, il est pré-
férable de vérifier le nombre de déclics ou de tours
de chaque dispositif et d’adapter les valeurs don-
nées, si nécessaire.
Précontrainte de ressort
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la
précontrainte de ressort et donc durcir la sus-
pension, et dans le sens (b) afin de réduire la
précontrainte de ressort et d’assouplir la sus-
pension.
U1AS61F0.book Page 16 Wednesday, February 10, 2010 7:24 PM

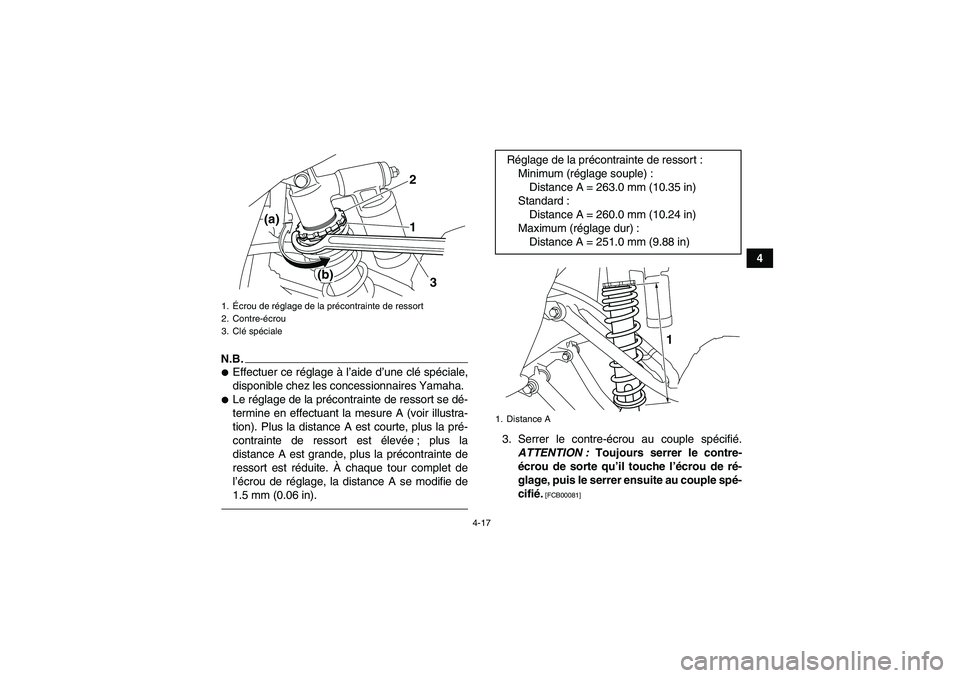

4-17
4
N.B.
Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.
Le réglage de la précontrainte de ressort se dé-
termine en effectuant la mesure A (voir illustra-
tion). Plus la distance A est courte, plus la pré-
contrainte de ressort est élevée ; plus la
distance A est grande, plus la précontrainte de
ressort est réduite. À chaque tour complet de
l’écrou de réglage, la distance A se modifie de
1.5 mm (0.06 in).
3. Serrer le contre-écrou au couple spécifié.
ATTENTION : Toujours serrer le contre-
écrou de sorte qu’il touche l’écrou de ré-
glage, puis le serrer ensuite au couple spé-
cifié.
[FCB00081]
1.Écrou de réglage de la précontrainte de ressort
2. Contre-écrou
3. Clé spéciale
2
1
3 (a)
(b)
Réglage de la précontrainte de ressort :
Minimum (réglage souple) :
Distance A = 263.0 mm (10.35 in)
Standard :
Distance A = 260.0 mm (10.24 in)
Maximum (réglage dur) :
Distance A = 251.0 mm (9.88 in)1. Distance A
1
U1AS61F0.book Page 17 Wednesday, February 10, 2010 7:24 PM

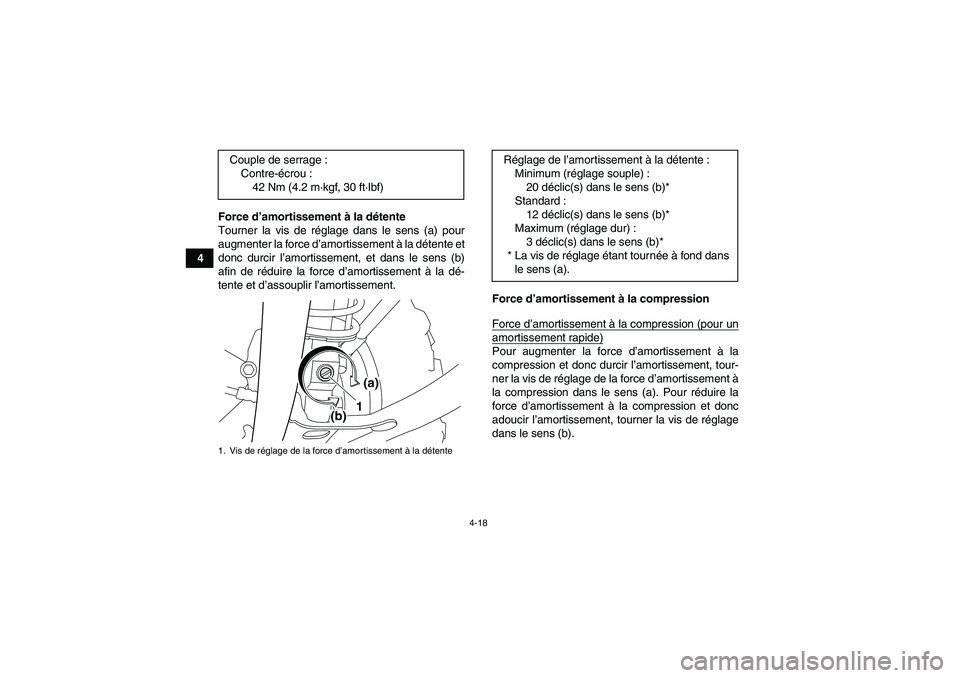

4-18
4Force d’amortissement à la détente
Tourner la vis de réglage dans le sens (a) pour
augmenter la force d’amortissement à la détente et
donc durcir l’amortissement, et dans le sens (b)
afin de réduire la force d’amortissement à la dé-
tente et d’assouplir l’amortissement.
Force d’amortissement à la compression
Force d’amortissement à la compression (pour un
amortissement rapide)Pour augmenter la force d’amortissement à la
compression et donc durcir l’amortissement, tour-
ner la vis de réglage de la force d’amortissement à
la compression dans le sens (a). Pour réduire la
force d’amortissement à la compression et donc
adoucir l’amortissement, tourner la vis de réglage
dans le sens (b). Couple de serrage :
Contre-écrou :
42 Nm (4.2 m·kgf, 30 ft·lbf)
1. Vis de réglage de la force d’amortissement à la détente
1(a)
(b)
Réglage de l’amortissement à la détente :
Minimum (réglage souple) :
20 déclic(s) dans le sens (b)*
Standard :
12 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
3 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans
le sens (a).
U1AS61F0.book Page 18 Wednesday, February 10, 2010 7:24 PM

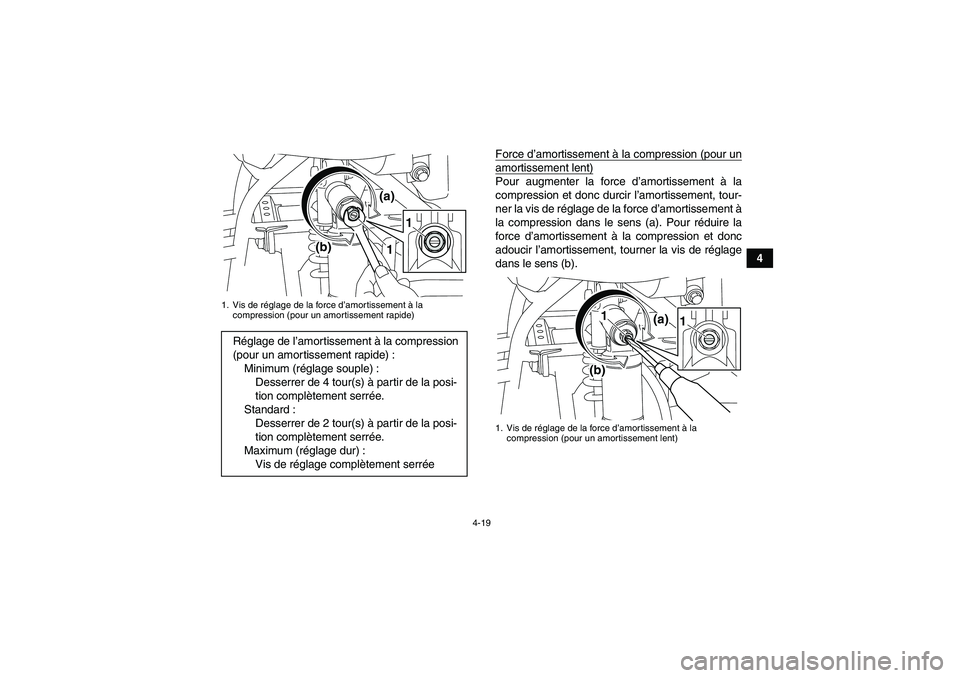

4-19
4 Force d’amortissement à la compression (pour un
amortissement lent)Pour augmenter la force d’amortissement à la
compression et donc durcir l’amortissement, tour-
ner la vis de réglage de la force d’amortissement à
la compression dans le sens (a). Pour réduire la
force d’amortissement à la compression et donc
adoucir l’amortissement, tourner la vis de réglage
dans le sens (b).
1. Vis de réglage de la force d’amortissement à la
compression (pour un amortissement rapide)Réglage de l’amortissement à la compression
(pour un amortissement rapide) :
Minimum (réglage souple) :
Desserrer de 4 tour(s) à partir de la posi-
tion complètement serrée.
Standard :
Desserrer de 2 tour(s) à partir de la posi-
tion complètement serrée.
Maximum (réglage dur) :
Vis de réglage complètement serrée
1 (a)
(b)1
1. Vis de réglage de la force d’amortissement à la
compression (pour un amortissement lent)
1
(a)
(b)
1
U1AS61F0.book Page 19 Wednesday, February 10, 2010 7:24 PM

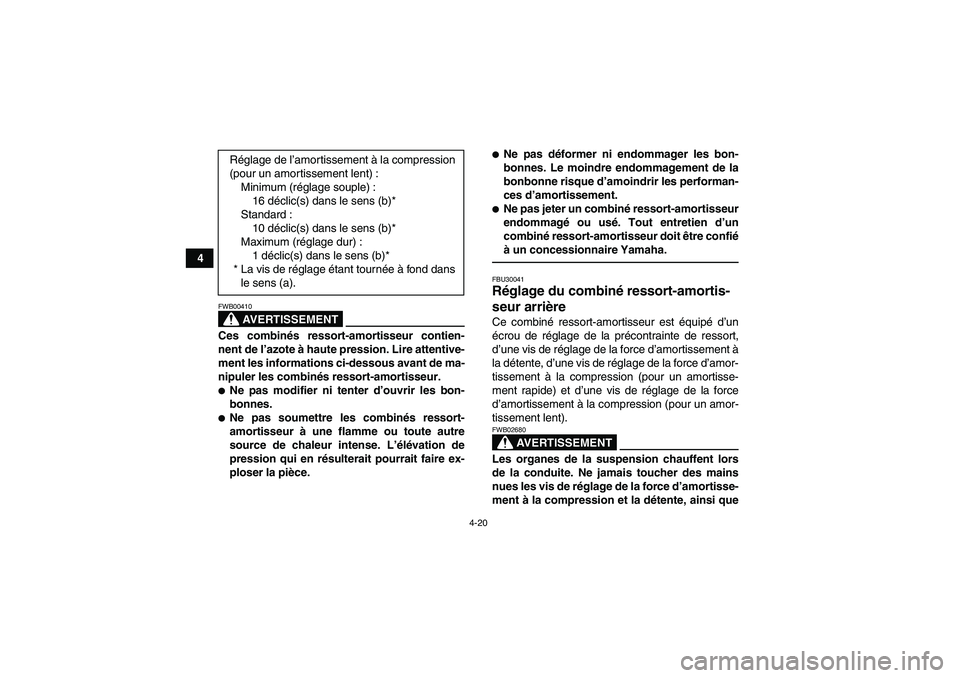

4-20
4
AVERTISSEMENT
FWB00410Ces combinés ressort-amortisseur contien-
nent de l’azote à haute pression. Lire attentive-
ment les informations ci-dessous avant de ma-
nipuler les combinés ressort-amortisseur.
Ne pas modifier ni tenter d’ouvrir les bon-
bonnes.
Ne pas soumettre les combinés ressort-
amortisseur à une flamme ou toute autre
source de chaleur intense. L’élévation de
pression qui en résulterait pourrait faire ex-
ploser la pièce.

Ne pas déformer ni endommager les bon-
bonnes. Le moindre endommagement de la
bonbonne risque d’amoindrir les performan-
ces d’amortissement.
Ne pas jeter un combiné ressort-amortisseur
endommagé ou usé. Tout entretien d’un
combiné ressort-amortisseur doit être confié
à un concessionnaire Yamaha.FBU30041Réglage du combiné ressort-amortis-
seur arrière Ce combiné ressort-amortisseur est équipé d’un
écrou de réglage de la précontrainte de ressort,
d’une vis de réglage de la force d’amortissement à
la détente, d’une vis de réglage de la force d’amor-
tissement à la compression (pour un amortisse-
ment rapide) et d’une vis de réglage de la force
d’amortissement à la compression (pour un amor-
tissement lent).
AVERTISSEMENT
FWB02680Les organes de la suspension chauffent lors
de la conduite. Ne jamais toucher des mains
nues les vis de réglage de la force d’amortisse-
ment à la compression et la détente, ainsi que Réglage de l’amortissement à la compression
(pour un amortissement lent) :
Minimum (réglage souple) :
16 déclic(s) dans le sens (b)*
Standard :
10 déclic(s) dans le sens (b)*
Maximum (réglage dur) :
1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans
le sens (a).
U1AS61F0.book Page 20 Wednesday, February 10, 2010 7:24 PM

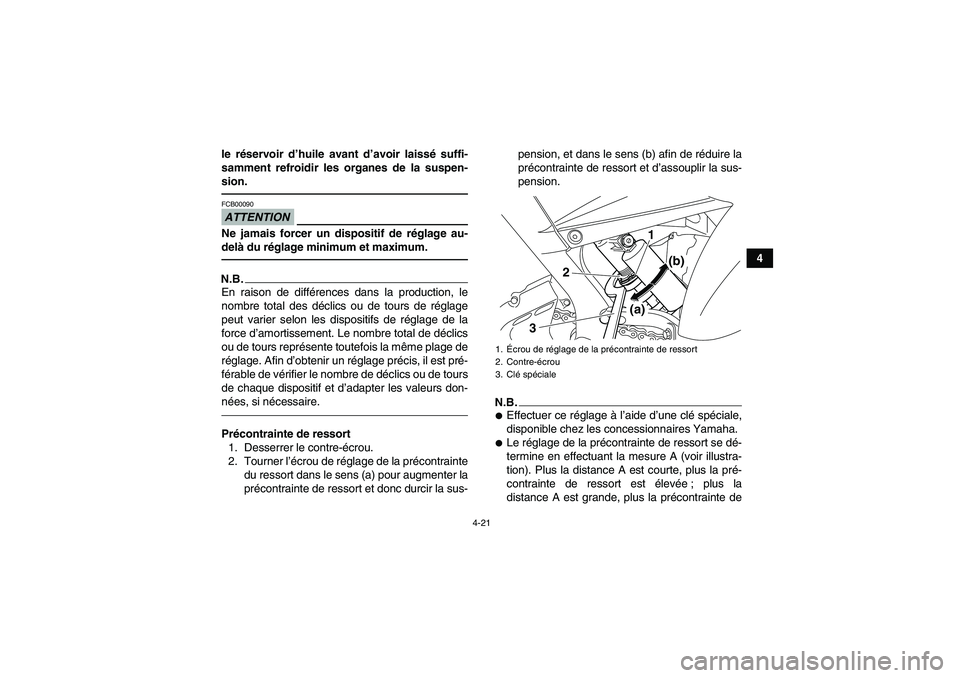

4-21
4 le réservoir d’huile avant d’avoir laissé suffi-
samment refroidir les organes de la suspen-
sion.
ATTENTIONFCB00090Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum.N.B.En raison de différences dans la production, le
nombre total des déclics ou de tours de réglage
peut varier selon les dispositifs de réglage de la
force d’amortissement. Le nombre total de déclics
ou de tours représente toutefois la même plage de
réglage. Afin d’obtenir un réglage précis, il est pré-
férable de vérifier le nombre de déclics ou de tours
de chaque dispositif et d’adapter les valeurs don-
nées, si nécessaire.Précontrainte de ressort
1. Desserrer le contre-écrou.
2. Tourner l’écrou de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la
précontrainte de ressort et donc durcir la sus-pension, et dans le sens (b) afin de réduire la
précontrainte de ressort et d’assouplir la sus-
pension.
N.B.
Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha.
Le réglage de la précontrainte de ressort se dé-
termine en effectuant la mesure A (voir illustra-
tion). Plus la distance A est courte, plus la pré-
contrainte de ressort est élevée ; plus la
distance A est grande, plus la précontrainte de1.Écrou de réglage de la précontrainte de ressort
2. Contre-écrou
3. Clé spéciale
1
(b)
(a) 2
3
U1AS61F0.book Page 21 Wednesday, February 10, 2010 7:24 PM

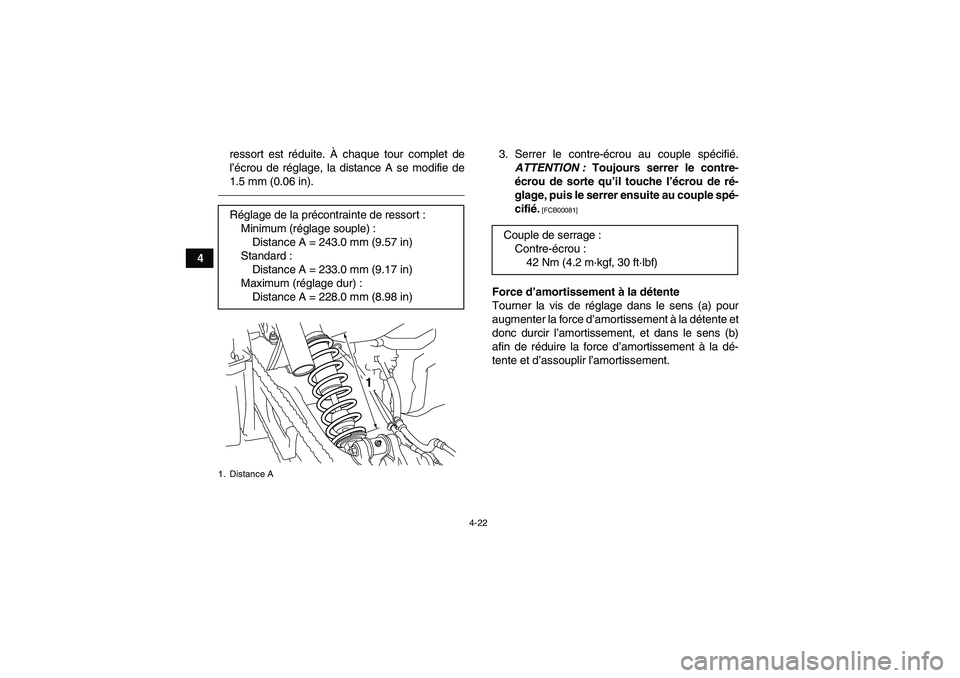

4-22
4ressort est réduite. À chaque tour complet de
l’écrou de réglage, la distance A se modifie de
1.5 mm (0.06 in).
3. Serrer le contre-écrou au couple spécifié.
ATTENTION : Toujours serrer le contre-
écrou de sorte qu’il touche l’écrou de ré-
glage, puis le serrer ensuite au couple spé-
cifié.
[FCB00081]
Force d’amortissement à la détente
Tourner la vis de réglage dans le sens (a) pour
augmenter la force d’amortissement à la détente et
donc durcir l’amortissement, et dans le sens (b)
afin de réduire la force d’amortissement à la dé-
tente et d’assouplir l’amortissement. Réglage de la précontrainte de ressort :
Minimum (réglage souple) :
Distance A = 243.0 mm (9.57 in)
Standard :
Distance A = 233.0 mm (9.17 in)
Maximum (réglage dur) :
Distance A = 228.0 mm (8.98 in)
1. Distance A
1
Couple de serrage :
Contre-écrou :
42 Nm (4.2 m·kgf, 30 ft·lbf)
U1AS61F0.book Page 22 Wednesday, February 10, 2010 7:24 PM
