YAMAHA YFM700R 2015 Manuale de Empleo (in Spanish)

7-19
7
CRUCE DE PENDIENTES
ADVERTENCIA
SWB01633Cruzar pendientes o realizar giros en ellas de
forma inadecuada puede hacerle perder el
control del ATV o volcar.
 Siga siempre los procedimientos adecuados
descritos en este Manual del propietario.
 Evite las pendientes de superficie excesiva-
mente suelta o resbaladiza. 
Evite cruzar pendientes pronunciadas.
 Desplace su peso hacia el lado del ATV co-
rrespondiente a la parte ascendente.
 No intente girar en redondo en una pendien-
te mientras no domine la técnica de giro en
terreno llano descrita en este manual. Tenga
mucho cuidado cuando realice un giro en
una pendiente.
Para cruzar transversalmente una superficie en
pendiente con su ATV, es necesario que distribu-
ya su peso de manera que pueda mantener el
equilibrio adecuado. Antes de intentar cruzar una
pendiente, asegúrese de que ha aprendido las ha-
bilidades básicas sobre terreno llano. Evite las
pendientes con superficies resbaladizas y los te-
rrenos accidentados que puedan hacerle perder
el equilibrio.
Mientras cruza la pendiente, mantenga el cuerpo
inclinado en el sentido ascendente de dicha pen-
diente. Puede que sea necesario corregir la direc-
ción al pasar por superficies sueltas, orientando
las ruedas delanteras ligeramente hacia arriba.
Cuando conduzca en pendientes, no efectúe gi-
ros cerrados en sentido ascendente ni descen-
dente.
U2LS60S0.book Page 19 Tuesday, June 17, 2014 2:28 PM

7-20
7Si el ATV comienza a volcar, gire gradualmente la
dirección en sentido descendente si no hay nin-
gún obstáculo en su camino. Al recuperar el equi-
librio, gire de nuevo la dirección en el sentido en
que desea circular.
CRUCE DE AGUAS POCO PROFUNDAS
ADVERTENCIA
SWB01642Si vadea aguas profundas o rápidas puede
perder el control o volcar. Para reducir el ries-
go de ahogamiento u otras lesiones, extreme
las precauciones al vadear. No vadee nunca
cursos de agua a una profundidad superior a la
especificada en este manual, ya que la flotabi-
lidad de los neumáticos puede provocar el
vuelco. Con el ATV se pueden cruzar, a baja velocidad,
aguas poco profundas de hasta 35 cm (14 in) de
profundidad. Antes de entrar en el agua, escoja el
camino cuidadosamente. Entre en un punto don-
de no existan caídas bruscas y evite las piedras u
otros obstáculos que puedan hacer patinar o per-
der la estabilidad al ATV. Conduzca despacio y
con precaución.
U2LS60S0.book Page 20 Tuesday, June 17, 2014 2:28 PM

7-21
7
Compruebe los frenos cuando salga del agua. Si
es necesario, frene varias veces para que el roza-
miento seque los forros. No siga conduciendo el
ATV sin comprobar que éste ha recuperado su ca-
pacidad de frenado. ¡ADVERTENCIA! Si los fre-
nos están mojados, la capacidad de detener el
vehículo puede verse reducida, con el consi-
guiente riesgo de perder el control.
[SWB02622]
Después de conducir el ATV por el agua, elimine
el agua atrapada, desmontando para ello el man-
guito de retención situado en el fondo de la caja
del filtro de aire. ATENCIÓN: El agua acumulada
puede ocasionar averías o fallos.
[SCB00842]
Lave el ATV con agua dulce si ha estado circulan-
do por agua salada o por barro.
U2LS60S0.book Page 21 Tuesday, June 17, 2014 2:28 PM

7-22
7CONDUCCIÓN EN TERRENO ACCIDENTADO
ADVERTENCIA
SWB01652El paso de obstáculos de forma inadecuada
puede provocar la pérdida de control o una co-
lisión. Antes de conducir en una zona desco-
nocida, compruebe si hay obstáculos. No trate
nunca de superar obstáculos grandes, tales
como rocas o árboles caídos. Cuando intente
superar obstáculos, siga siempre los procedi-
mientos adecuados descritos en este Manual
del propietario.
La conducción por terrenos accidentados debe
realizarse con precaución. Esté alerta ante cual-
quier obstáculo que pueda causar daños al ATV,
desestabilizarlo o provocar un accidente. Manten-
ga los pies firmemente apoyados sobre las estri-
beras en todo momento. Evite los saltos con el
ATV, ya que podrían provocar una pérdida de
control y daños al ATV.
PATINAZOS Y DERRAPES
ADVERTENCIA
SWB01663Derrapar o patinar de forma inadecuada puede
hacerle perder el control del ATV. También po-
dría recuperar la tracción de forma inesperada,
haciendo que el ATV vuelque.

Aprenda a controlar con seguridad los de-
rrapes practicando a baja velocidad en te-
rreno llano y horizontal.
 En superficies extremadamente resbaladi-
zas, tales como hielo, circule despacio y sea
extremadamente precavido para evitar el
riesgo de perder el control a causa de un pa-
tinazo o un derrape.
1. Tubo de vaciado de la caja del filtro de aire
1
U2LS60S0.book Page 22 Tuesday, June 17, 2014 2:28 PM

7-23
7

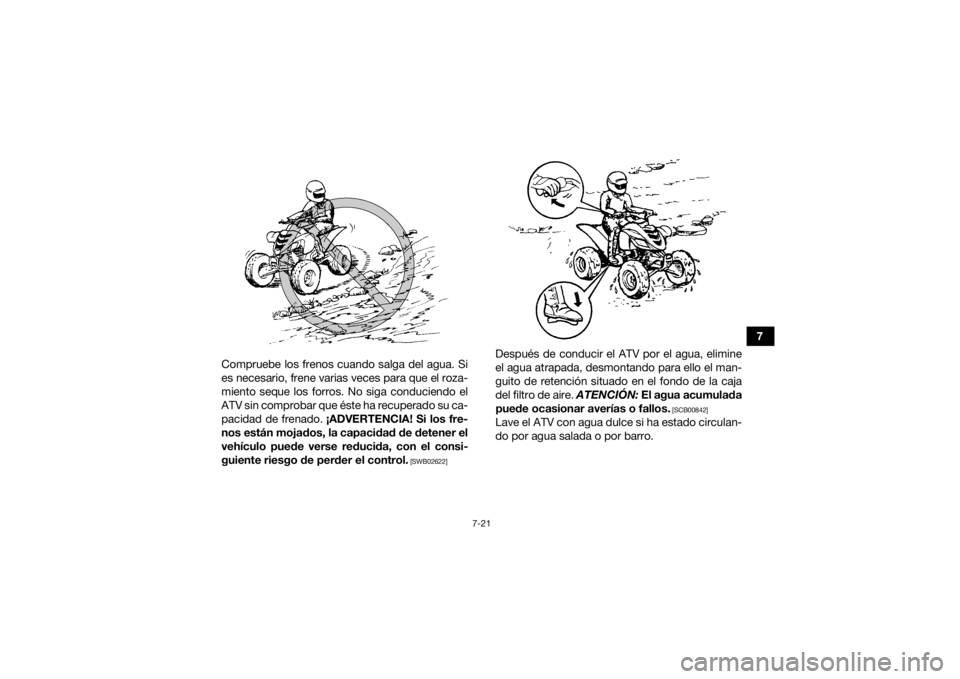

Cuando conduzca sobre superficies sueltas o res-
baladizas, hágalo con cuidado ya que el ATV po-
dría derrapar. Si no se corrige un patinazo
inesperado, puede dar lugar a un accidente.
Para reducir la tendencia de las ruedas delanteras
a patinar sobre terreno suelto o resbaladizo, a ve-
ces es útil cargar el peso del cuerpo sobre dichas
ruedas.
Si las ruedas traseras del ATV comienzan a pati-
nar en sentido lateral, generalmente se puede re-
cuperar el control girando la dirección (si hay
suficiente espacio para ello) en el sentido del de-
rrape. No se recomienda acelerar ni frenar hasta
haber corregido el derrape.
Con práctica, al cabo de algún tiempo, se pueden
desarrollar técnicas para dominar el derrape con-
trolado. Antes de intentar tales maniobras hay que
elegir el terreno cuidadosamente, ya que al reali-
zarlas se reducen tanto la estabilidad como el
control. Tenga en cuenta que han de evitarse las
maniobras de derrape en superficies extremada-
mente resbaladizas como, por ejemplo, el hielo,
ya que podría perderse totalmente el control.
QUÉ DEBE HACER SI...
Esta sección está concebida únicamente con fi-
nes orientativos. Lea íntegramente todas las sec-
ciones relativas a las técnicas de conducción.
U2LS60S0.book Page 23 Tuesday, June 17, 2014 2:28 PM

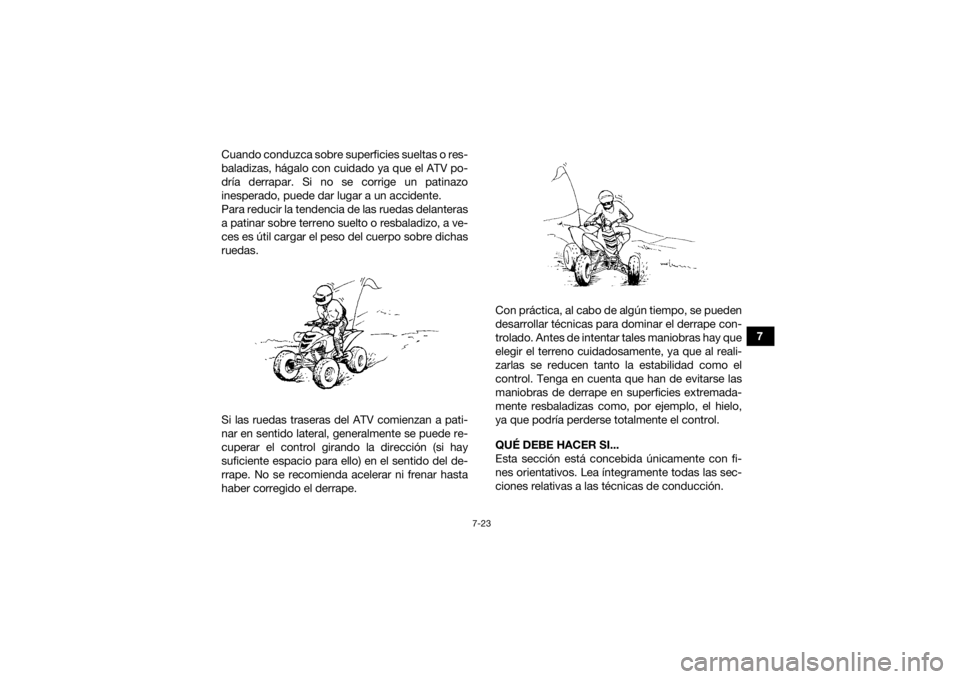

7-24
7QUÉ DEBE HACER...

Si el ATV no gira cuando Usted quiere:
Pare el ATV y practique de nuevo las maniobras
de giro. Asegúrese de cargar su peso sobre la
estribera correspondiente a la parte exterior de
la curva. Para un mejor control, desplace su
peso sobre las ruedas delanteras. (Véase la pá-
gina 7-13).
 Si su ATV comienza a volcar en mitad de un gi-
ro:
Inclínese más hacia el interior de la curva para
recuperar el equilibrio. Si fuese necesario, re-
duzca la velocidad y gire la dirección hacia el
exterior de la curva. (Véase la página 7-13).
 Si su ATV comienza a derrapar lateralmente:
Gire en la dirección del derrape si hay espacio
suficiente. No se recomienda acelerar ni frenar
hasta haber corregido el derrape. (Véase la pá-
gina 7-22).
 Si su ATV no puede subir por una pendiente:
Gire el ATV en redondo si todavía puede avan-
zar. Si esto ya no es posible, pare, baje del ATV
por el lado ascendente de la pendiente y gire fí-
sicamente el vehículo. Si el ATV comienza a
deslizarse hacia atrás, NO UTILICE LOS FRE-
NOS TRASEROS: el ATV podría volcar y caerle encima. Baje del ATV por el lado ascendente de
la pendiente. (Véase la página 7-14).
 Si está cruzando transversalmente una pen-
diente con el ATV:
Conduzca con su peso desplazado hacia el
costado del ATV más próximo al lado ascen-
dente de la pendiente, para mantener el equili-
brio. Si el ATV comienza a volcar, gire la
dirección en el sentido de descenso de la pen-
diente (siempre que no haya obstáculos en su
camino) para recuperar el equilibrio. Si ve que el
ATV está a punto de volcar, baje del vehículo
por el lado ascendente de la pendiente. (Véase
la página 7-19).
 Si va a circular por aguas poco profundas con
el ATV:
Si la corriente es lenta, vadéela despacio y
preste atención a los obstáculos. Cuando salga
del agua, no olvide drenar la que haya entrado
en el ATV y COMPRUEBE EL CORRECTO
FUNCIONAMIENTO DE LOS FRENOS. No siga
conduciendo el ATV hasta que haya recupera-
do una capacidad de frenado suficiente. (Véase
la página 7-20).
U2LS60S0.book Page 24 Tuesday, June 17, 2014 2:28 PM

8-1
8
SBU28784
MANTENIMIENTO Y AJUSTES PERIÓDICOS
SBU21675Con una revisión, ajuste y engrase periódicos el
vehículo se mantendrá en condiciones óptimas de
eficacia y seguridad. La seguridad es una obliga-
ción del propietario/usuario del vehículo. En las
páginas siguientes se explican los puntos de revi-
sión, ajuste y engrase del vehículo más importan-
tes.
ADVERTENCIA
SWB01842La falta de mantenimiento o un mantenimiento
inadecuado pueden incrementar el riesgo de
lesiones graves o mortales durante las opera-
ciones de servicio o uso del vehículo. Si no
está familiarizado con el mantenimiento de ve-
hículos, confíelo a un concesionario Yamaha.
ADVERTENCIA
SWB02563Antes de efectuar cualquier operación de man-
tenimiento, pare el motor, a menos que se indi-
que lo contrario.
Con el motor en marcha, el cuerpo o la ropa
pueden quedar atrapados en las piezas en
movimiento; así mismo, los sistemas eléctri-
cos del vehículo pueden provocar descargas
o un incendio.
 Tener el motor en marcha durante las opera-
ciones de mantenimiento puede ocasionar
lesiones oculares, quemaduras, incendios o
envenenamiento por monóxido de carbono
con el consiguiente peligro de muerte. Para
más información sobre el monóxido de car-
bono, consulte la página 2-7.

ADVERTENCIA
SWB02691Los discos, pinzas, tambores y forros de freno
pueden alcanzar temperaturas muy elevadas
durante el uso. Para evitar posibles quemadu-
ras, deje que los componentes de los frenos se
enfríen antes de tocarlos. Los intervalos que se indican en el cuadro de
mantenimiento periódico deben considerarse
como una guía general en condiciones normales
U2LS60S0.book Page 1 Tuesday, June 17, 2014 2:28 PM

8-2
8de conducción. No obstante, DEPENDIENDO DE
LA METEOROLOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PARTICU-
LARES DE USO, PUEDE SER NECESARIO
ACORTAR LOS INTERVALOS DE MANTENI-
MIENTO.

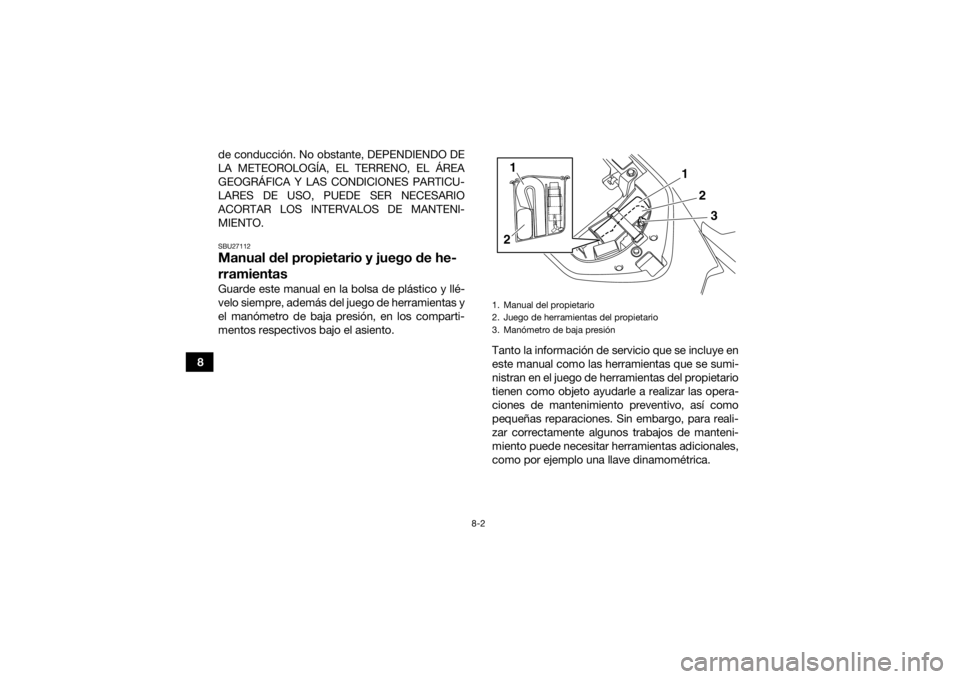

SBU27112Manual del propietario y juego de he-
rramientasGuarde este manual en la bolsa de plástico y llé-
velo siempre, además del juego de herramientas y
el manómetro de baja presión, en los comparti-
mentos respectivos bajo el asiento.
Tanto la información de servicio que se incluye en
este manual como las herramientas que se sumi-
nistran en el juego de herramientas del propietario
tienen como objeto ayudarle a realizar las opera-
ciones de mantenimiento preventivo, así como
pequeñas reparaciones. Sin embargo, para reali-
zar correctamente algunos trabajos de manteni-
miento puede necesitar herramientas adicionales,
como por ejemplo una llave dinamométrica.
1. Manual del propietario
2. Juego de herramientas del propietario
3. Manómetro de baja presión
1
2 1
23
U2LS60S0.book Page 2 Tuesday, June 17, 2014 2:28 PM

8-3
8
NOTASi no dispone de las herramientas o la experiencia
necesarias para realizar un trabajo determinado,
confíelo a un concesionario Yamaha. U2LS60S0.book Page 3 Tuesday, June 17, 2014 2:28 PM

8-4
8
SBU21745Cuadro de mantenimiento periódico del sistema de control de emisionesNOTAPara los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos
del mantenimiento mensual.
 Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir igualmente los intervalos del mantenimiento mensual.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 *Línea de gasolina • Compruebe si hay grietas o daños en los tubos
de la gasolina y sustitúyalos si es necesario. √√√
2Bujía • Compruebe el funcionamiento, límpiela, ajústela
o sustitúyala si es necesario. √√√√√
3 *Vá l vu l a s • Compruebe la holgura de las válvulas y ajústelas
si es necesario. √ √√√
4 *Inyección de com-
bustible • Compruebe y ajuste el ralentí del motor.
√√√√√
U2LS60S0.book Page 4 Tuesday, June 17, 2014 2:28 PM
