Vigile con atención la presencia de otros vehí-
culos cuando circule por calles o carreteras pú-
blicas sin pavimentar. Antes de circular por
calles o carreteras públicas sin pavimentar, es-
tudie las leyes y reglamentos de su país.
 Nunca utilice un ATV si no lleva un casco de
motocicleta homologado que se le ajuste co-
rrectamente. También debe llevar protección
ocular (gafas o pantalla facial), guantes, botas,
camisa de manga larga o chaqueta y pantalo-
nes largos.
 No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.
 Nunca conduzca a una velocidad demasiado
alta para sus habilidades o para las condiciones
del terreno. Conduzca siempre a una velocidad
adecuada al terreno, a la visibilidad, a las condi-
ciones de funcionamiento y a su experiencia.
 No intente derrapar, saltar o realizar maniobras
similares.
 Revise el ATV cada vez que lo use para asegu-
rarse de que se encuentra en condiciones segu-
ras de funcionamiento. Siga siempre los
procedimientos y los programas de revisión y
de mantenimiento descritos en este manual. 
Cuando conduzca el ATV, agarre el manillar con
las dos manos y ponga los dos pies en el repo-
sapiés.
 Vaya despacio y sea extracuidadoso cuando
conduzca en terrenos no conocidos. Esté siem-
pre atento a posibles cambios en las caracterís-
ticas del terreno cuando conduzca el ATV.
 No conduzca en terrenos excesivamente difíci-
les, resbaladizos o sueltos hasta que no haya
adquirido las habilidades necesarias para con-
trolar el ATV en tales condiciones. Sea especial-
mente prudente en estos tipos de terreno.
 Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de girar a velocidad
más altas y nunca gire a una velocidad excesi-
va.
 Nunca utilice el ATV en colinas con demasiada
inclinación para el ATV o para sus habilidades.
Practique en colinas de menor altura antes de
atreverse con colinas de mayor altura.
 Siga siempre el procedimiento descrito en este
manual para subir a una colina. Compruebe el
terreno con detenimiento antes de iniciar la su-
bida. Nunca suba a colinas con una superficie
excesivamente resbaladiza o suelta. Incline su
U2LS62S0.book Page 2 Tuesday, February 23, 2016 3:28 PM

2-3
2peso hacia adelante. No acelere bruscamente
ni efectúe cambios de marcha repentinos. Nun-
ca conduzca a alta velocidad sobre la cima de
una colina.
 Siga siempre el procedimiento descrito en este
manual para descender por una colina y frenar
en pendientes. Compruebe el terreno con dete-
nimiento antes de iniciar el descenso. Incline su
peso hacia atrás. Nunca descienda por una co-
lina a alta velocidad. Cuando descienda por una
colina, evite que el vehículo se incline conside-
rablemente hacia un lado. Baje la pendiente en
línea recta siempre que sea posible.
 Siga siempre el procedimiento descrito en este
manual para cruzar la ladera de una colina. Evi-
te colinas con una superficie excesivamente
resbaladiza o suelta. Incline su peso hacia el
lado más elevado del ATV. Nunca intente dar
media vuelta en una colina hasta que no haya
dominado la técnica de giro sobre superficies
niveladas descrita en esta manual. Si es posi-
ble, evite cruzar la ladera de colinas muy incli-
nadas.
 Siga siempre el procedimiento adecuado si el
motor se cala o el vehículo vuelca hacia atrás
mientras asciende por una colina. Para evitar la parada del motor, utilice la marcha adecuada y
mantenga una velocidad constante cuando
suba una pendiente. Si el motor se cala o el ve-
hículo vuelca hacia atrás, siga el procedimiento
especial de frenado descrito en este manual.
Descienda del vehículo por el lado más alto o
por cualquiera de los dos lados si el vehículo
está recto mirando hacia arriba. Dé media vuel-
ta al vehículo y súbase de nuevo siguiendo el
procedimiento descrito en este manual.
 Compruebe siempre que no hay obstáculos an-
tes de conducir por una nueva zona.
 No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siem-
pre el procedimiento descrito en este manual
para conducir sobre obstáculos.
 Tenga siempre cuidado cuando el vehículo pa-
tine o derrape. Aprenda a controlar de forma se-
gura los patinazos y derrapes practicando a
baja velocidad en una superficie nivelada y sin
baches. En superficies excesivamente resbala-
dizas, como, por ejemplo, hielo, conduzca des-
pacio y con extrema prudencia para reducir el
riesgo de patinazos y derrapes que le hagan
perder el control del vehículo.
U2LS62S0.book Page 3 Tuesday, February 23, 2016 3:28 PM

2-4
2

Nunca conduzca un ATV por corrientes de agua
que fluyan con rapidez o que tengan una pro-
fundidad superior a la recomendada en este
manual. Recuerde que la capacidad de frenado
puede verse reducida si se mojan los frenos.
Compruebe los frenos una vez que haya salido
del agua. Si es necesario, acciónelos varias ve-
ces para que la fricción seque el forro.
 Asegúrese siempre de que no hay obstáculos o
personas detrás de usted cuando conduzca
marcha atrás. Una vez que haya comprobado
que es seguro ir marcha atrás, conduzca des-
pacio.
 Utilice siempre neumáticos del tamaño y tipo
especificados en este manual.
 Mantenga siempre la presión de neumáticos
descrita en este manual.
 Nunca exceda la capacidad de carga especifi-
cada de un ATV. La carga debe repartirse de
forma adecuada y estar bien fijada. Cuando
transporte carga o remolque un vehículo, re-
duzca la velocidad y siga las instrucciones de
este manual. Deje una distancia de seguridad
mayor cuando frene. 
No conduzca el ATV por la noche a menos que
esté equipado con un faro que funcione ade-
cuadamente. La conducción por vías no pavi-
mentadas es intrínsecamente peligrosa y,
además, este tipo de vías no están iluminadas.
 Nunca realice el mantenimiento de un ATV sin
los conocimientos adecuados. Póngase en
contacto con un concesionario autorizado de
ATV para que le informe acerca del manteni-
miento básico del ATV. Únicamente el personal
certificado puede llevar a cabo determinados ti-
pos de mantenimiento.
En caso de accidente 1. Si sufre lesiones graves, es posible que sea más seguro permanecer junto al vehículo
para evitar golpes de otros conductores. En
función del tipo de lesiones que sufra y de su
posición en la vía, deberá decidir según su
criterio personal si es conveniente salir de la
vía. Si sufre un golpe en la cabeza, el cuello o
la espalda, o no siente las extremidades, es
recomendable que no se mueva. Conserve el
casco puesto y permanezca quieto. Espere
junto a su vehículo a que llegue ayuda.
U2LS62S0.book Page 4 Tuesday, February 23, 2016 3:28 PM

2-5
22. Si sufre lesiones de menor gravedad y puede
caminar, salga de la vía. Hágase un reconoci-
miento y aplíquese los primeros auxilios ne-
cesarios.
3. Si las lesiones son leves, saque el vehículo de la vía, cuando sea seguro hacerlo, para evitar
que otros conductores choquen contra él.
Hágase un reconocimiento y aplíquese los
primeros auxilios necesarios. Si su estado fí-
sico le permite conducir el vehículo, revíselo.
Si el vehículo está en condiciones óptimas de
funcionamiento y puede conducirlo de forma
segura, arránquelo y condúzcalo con cuida-
do al campamento o a cualquier otro lugar
conocido en el que pueda recibir atención
médica. En caso necesario, póngase en con-
tacto con sus compañeros o con las autori-
dades locales e infórmeles de su ubicación y
de lo ocurrido.
En caso de avería 1. Si el vehículo no arranca o no está en condi- ciones óptimas de funcionamiento, apague el
interruptor principal y el interruptor de paro
del motor. Si la avería ocurre al ponerse el sol
o por la noche, deje el interruptor principal encendido para que la luz alerte a los demás
conductores de que hay un vehículo deteni-
do.
2. Ubíquese en un lugar seguro. Cuando no se acerquen otros vehículos y sea seguro hacer-
lo, empuje su vehículo a un lado de la vía o in-
cluso al exterior de la vía para evitar que otros
conductores choquen con él. Si no puede
mover el vehículo usted solo, camine hasta
un punto donde haya buena visibilidad, cuan-
do sea seguro hacerlo, y haga señales a los
conductores que se acerquen para que le
ayuden a mover su vehículo a un lugar seguro
fuera de la vía.
3. Revise su vehículo y compruebe que no exis- ten peligros inmediatos. Los peligros más
evidentes son fugas de gasolina y cables sin
conexión a tierra o rotos. Compruebe visual-
mente que no hay cables rotos ni fugas de
gasolina. El olor a gasolina confirma la exis-
tencia de una fuga.
4. Una vez que haya confirmado que no existen peligros inmediatos, puede quitarse el casco
y revisar más de cerca el vehículo. Comprue-
be si hay señales de desgaste en el exterior,
piezas rotas, fugas de algún líquido, grietas
U2LS62S0.book Page 5 Tuesday, February 23, 2016 3:28 PM

2-6
2
en el bastidor, daños en la suspensión o en
las ruedas, etc. La gasolina, el aceite y el lí-
quido refrigerante suelen desprender un olor
fuerte.
5. Si el vehículo no arranca o no es seguro con- ducirlo, apague todos los sistemas del vehí-
culo (interruptor de paro del motor,
interruptor principal y grifo de gasolina) y, a
continuación, vaya a buscar ayuda o pida
ayuda por señas a los conductores que se
acerquen.
Repuestos, accesorios y modificaciones no
originales
Aunque algunos productos no originales pueden
tener un diseño y una calidad similares a los acce-
sorios originales Yamaha, debe tener presente
que algunos de estos accesorios no originales o
modificaciones no resultan adecuados debido a la
posibilidad de que representen un peligro para us-
ted u otras personas. La instalación de productos
no originales o la realización de modificaciones en
el vehículo que alteren cualquiera de sus caracte-
rísticas de diseño o funcionamiento pueden supo-
ner un peligro de lesiones graves o mortales, tanto
para usted como para otras personas. Usted es
responsable de toda lesión relacionada con alte- raciones del vehículo. Cuando instale accesorios,
tenga en cuenta las recomendaciones siguientes,
así como las que se facilitan en el apartado
“Carga”.

Nunca monte accesorios que puedan afectar a
las prestaciones del ATV. Revise cuidadosa-
mente el accesorio antes de utilizarlo, a fin de
cerciorarse de que de ningún modo reduzca la
distancia al suelo ni limite el recorrido de la sus-
pensión, el recorrido de la dirección o el funcio-
namiento de los mandos.
 Los accesorios montados en el ATV pueden ge-
nerar inestabilidad debido a una distribución in-
adecuada del peso.
 Los accesorios de gran masa o volumen pue-
den afectar gravemente a la estabilidad del
ATV.
 Algunos accesorios pueden obligar al conduc-
tor a desplazarse de su posición normal de con-
ducción. Esta posición inadecuada limita la
libertad de movimiento del conductor y puede
limitar su capacidad de control; por tanto, no se
recomiendan tales accesorios.
 Tenga cuidado al añadir accesorios eléctricos.
Si los accesorios eléctricos superan la capaci-
dad del sistema eléctrico del ATV, puede pro-
U2LS62S0.book Page 6 Tuesday, February 23, 2016 3:28 PM

2-7
2ducirse una avería eléctrica, que a su vez puede
dar lugar a un apagado de las luces o a la pér-
dida de potencia del motor, con el consiguiente
peligro que esto supone.
ADVERTENCIA
SWB00073Evite el envenenamiento por monóxido de car-
bono
Los gases de escape de todos los motores
contienen monóxido de carbono, un gas letal.
La inhalación de monóxido de carbono puede
provocar dolores de cabeza, mareos, asfixia,
náuseas, confusión y, por último, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presente en
el escape de cualquier motor aunque no se vea
ni se huela. Se pueden acumular rápidamente
niveles letales de monóxido de carbono que
provocarán enseguida la pérdida de conoci-
miento sin posibilidad de salvarse. Asimismo,
cantidades letales de monóxido de carbono
pueden mantenerse durante horas o días en un
lugar cerrado o mal ventilado. Si nota o siente
cualquier síntoma de envenenamiento, aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE ASISTENCIA MÉDICA. 
No ponga en marcha el motor en un lugar ce-
rrado. Aunque intente ventilar el lugar con
extractores o abriendo ventanas y puertas,
el monóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
 No ponga en marcha el motor en lugares mal
ventilados o parcialmente cerrados como
cobertizos, garajes o cocheras.
 No ponga en marcha el motor en el exterior
cuando los gases de escape puedan pene-
trar en un edificio a través de aberturas,
como por ejemplo ventanas y puertas.

U2LS62S0.book Page 7 Tuesday, February 23, 2016 3:28 PM

3-1
3
SBU17681
DESCRIPCIÓN
SBU17691Vista izquierda1. Tapón de llenado del depósito de aceite de motor
2. Depósito de líquido refrigerante
3. Tapón del depósito de gasolina
4. Tornillo de ajuste del acelerador
5. Batería
6. Fusibles
7. Tornillo de ajuste de la extensión del conjunto amortiguador trasero (YFM70RSSH/YFM70RSXH)
8. Perno de ajuste de la compresión del conjunto amortiguador trasero (para compresión rápida)
(YFM70RSSH/YFM70RSXH)
1 2
4
3
658,9
10
11
7
12
9. Tornillo de ajuste de la compresión del conjunto
amortiguador trasero (para compresión lenta)
(YFM70RSSH/YFM70RSXH)
10.Tuerca de ajuste de la precarga del muelle del conjunto del amortiguador trasero
11.Pedal de cambio
12.Perno de drenaje del depósito de aceite de motor
U2LS62S0.book Page 1 Tuesday, February 23, 2016 3:28 PM

3-2
3
SBU17701Vista derecha1. Parachispas
2. Caja del filtro de aire
3. Depósito del líquido de freno trasero
4. Perno de llenado de aceite del cárter
5. Filtro de aceite
6. Bujía
7. Perno de ajuste de la compresión del conjunto amortiguador delantero (para compresión rápida)
(YFM70RSSH/YFM70RSXH)
8. Tornillo de ajuste de la compresión del conjunto amortiguador delantero (para compresión lenta)
(YFM70RSSH/YFM70RSXH)
9. Tuerca de ajuste de la precarga del muelle del conjunto amortiguador delantero (YFM70RSSH/YFM70RSXH)
10.Anillo de ajuste de la carga previa del resorte del conjunto del amortiguador delantero (YFM70RSBH)1
23
456 7,8,9
1312
14
10,11
11.Tornillo de ajuste de la extensión del conjunto amortiguador delantero (YFM70RSSH/YFM70RSXH)
12.Perno de drenaje del aceite de motor del cárter
13.Pedal de freno
14.Interruptor de la luz del freno trasero
U2LS62S0.book Page 2 Tuesday, February 23, 2016 3:28 PM

3-3
3
SBU17714Mandos e instrumentos
NOTAEl ATV que ha adquirido puede variar ligeramente
de las ilustraciones que aparecen en este manual.

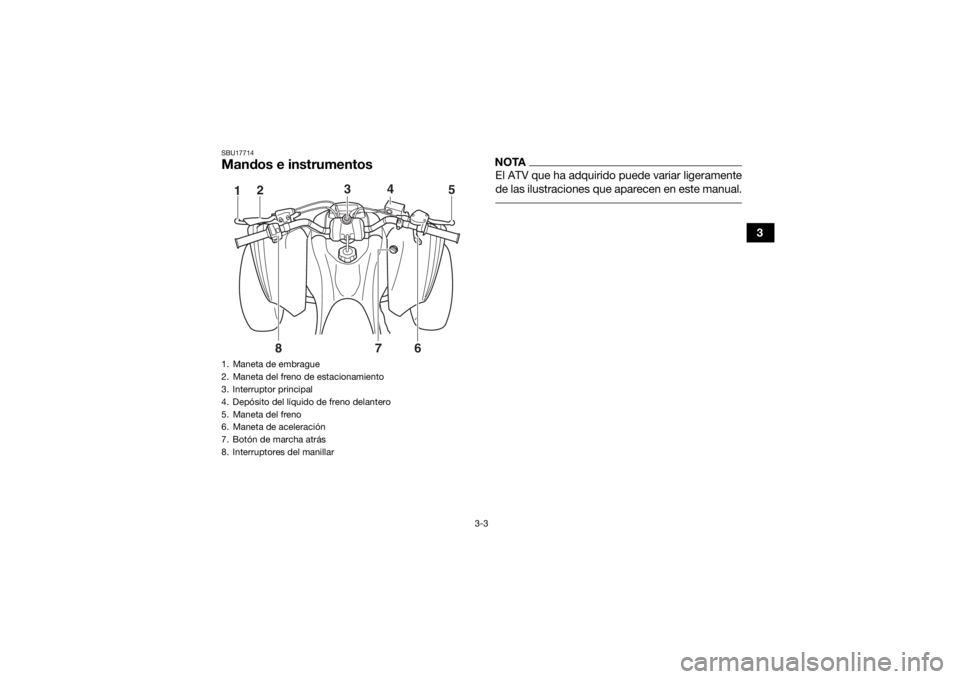

1. Maneta de embrague
2. Maneta del freno de estacionamiento
3. Interruptor principal
4. Depósito del líquido de freno delantero
5. Maneta del freno
6. Maneta de aceleración
7. Botón de marcha atrás
8. Interruptores del manillar
12 3
4
5
67
8
U2LS62S0.book Page 3 Tuesday, February 23, 2016 3:28 PM

4-1
4
SBU17738
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SBU29912Interruptor principalLas posiciones del interruptor principal son las si-
guientes:
“ ” (encendido)
Todos los sistemas eléctricos reciben tensión.
Los faros y pilotos traseros se encienden cuando
el interruptor de luces se enciende, y se puede
arrancar el motor. La llave no se puede extraer.
“ ” (apagado)
Todos los sistemas eléctricos están desactivados.
Se puede extraer la llave.

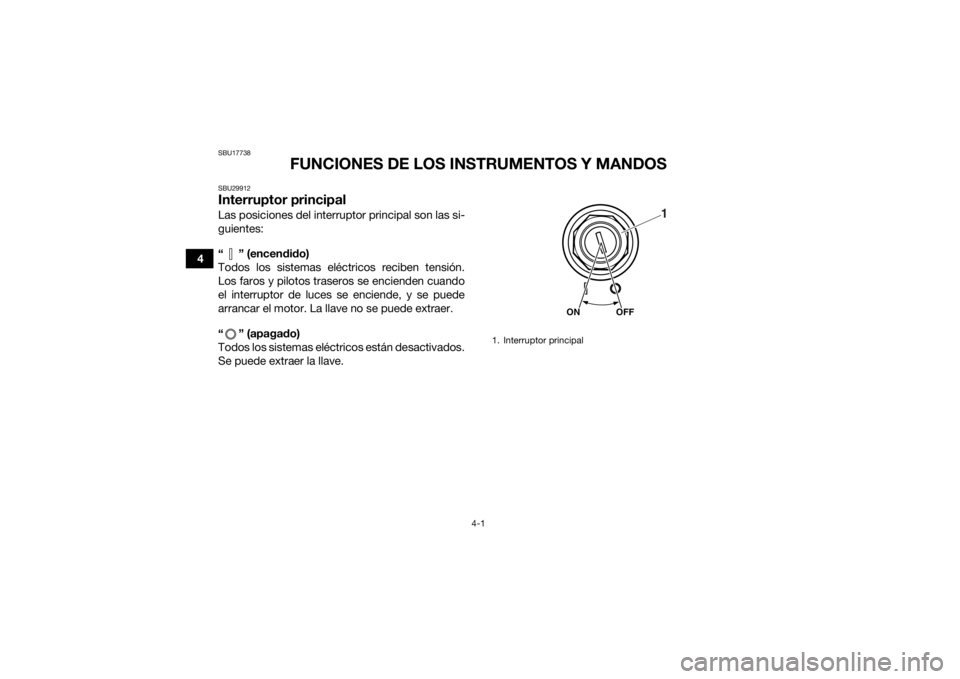

1. Interruptor principal
OFF
ON
1
U2LS62S0.book Page 1 Tuesday, February 23, 2016 3:28 PM
