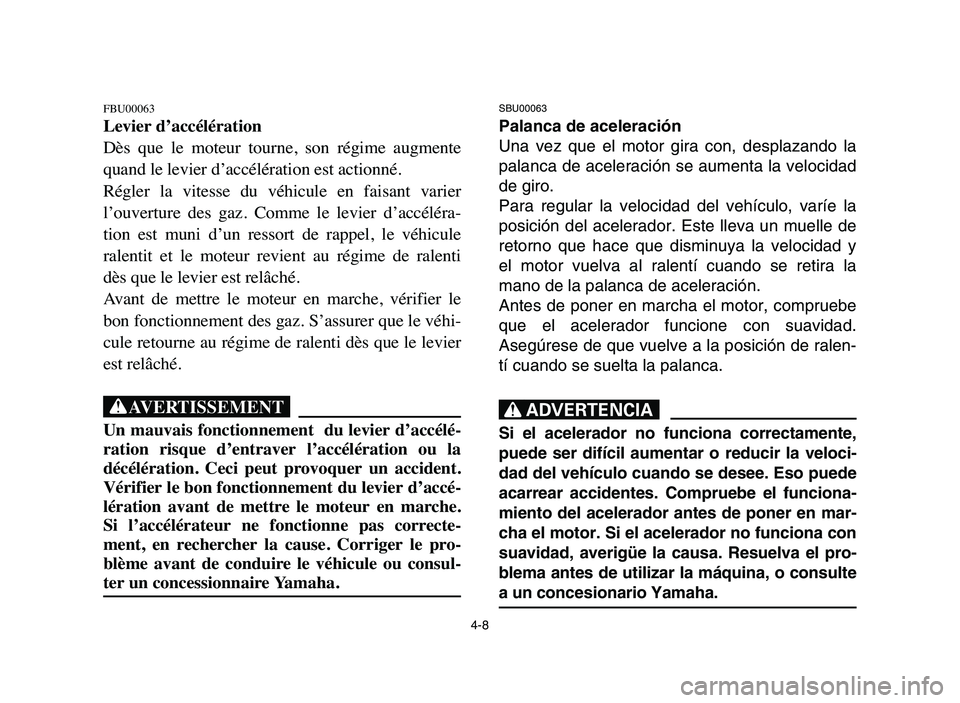

Levier d’accélération
Dès que le moteur tourne, son régime augmente
quand le levier d’accélération est actionné.
Régler la vitesse du véhicule en faisant varier
l’ouverture des gaz. Comme le levier d’accéléra-
tion est muni d’un ressort de rappel, le véhicule
ralentit et le moteur revient au régime de ralenti
dès que le levier est relâché.
Avant de mettre le moteur en marche, vérifier le
bon fonctionnement des gaz. S’assurer que le véhi-
cule retourne au régime de ralenti dès que le levier
est relâché.
XG
Un mauvais fonctionnement du levier d’accélé-
ration risque d’entraver l’accélération ou la
décélération. Ceci peut provoquer un accident.
Vérifier le bon fonctionnement du levier d’accé-
lération avant de mettre le moteur en marche.
Si l’accélérateur ne fonctionne pas correcte-
ment, en rechercher la cause. Corriger le pro-
blème avant de conduire le véhicule ou consul-
ter un concessionnaire Yamaha.
SBU00063
Palanca de aceleración
Una vez que el motor gira con, desplazando la
palanca de aceleración se aumenta la velocidad
de giro.
Para regular la velocidad del vehículo, varíe la
posición del acelerador. Este lleva un muelle de
retorno que hace que disminuya la velocidad y
el motor vuelva al ralentí cuando se retira la
mano de la palanca de aceleración.
Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad.
Asegúrese de que vuelve a la posición de ralen-
tí cuando se suelta la palanca.
XR
Si el acelerador no funciona correctamente,
puede ser difícil aumentar o reducir la veloci-
dad del vehículo cuando se desee. Eso puede
acarrear accidentes. Compruebe el funciona-
miento del acelerador antes de poner en mar-
cha el motor. Si el acelerador no funciona con
suavidad, averigüe la causa. Resuelva el pro-
blema antes de utilizar la máquina, o consulte
a un concesionario Yamaha.
5TH-9-64 4~5 2/16/05 2:42 PM Page 7

4-17
EBU00075
Parking brake
Use the parking brake when you have to start
the engine or park the machine, especially on a
slope. Apply the rear brake lever and push down
the lock plate to apply the parking brake.
Squeeze the rear brake lever to release the
parking brake.
w
8Always set the parking brake before start-
ing the engine. The ATV could start mov-
ing unexpectedly if the parking brake is
not applied. This could cause loss of con-
trol or a collision.
8Always be sure you have released the
parking brake before you begin to ride.
The brake could overheat if you ride the
ATV without releasing the parking brake.
You could lose braking performance
which could cause an accident. You could
also wear out the brakes prematurely.
q
1
1. Lock plate1. Plaque de verrouillage1. Placa de bloqueo
1. Locked position
1. Verrouillé1. Posición bloqueada
5TH-9-64 4~5 2/16/05 2:42 PM Page 16

4-18
FBU00075

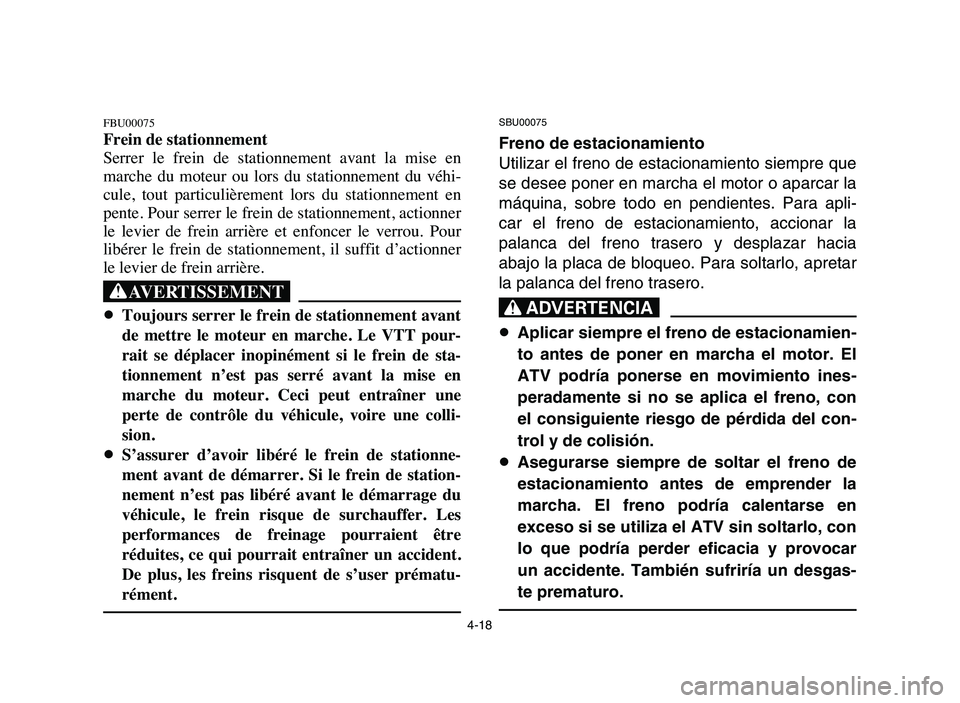

Frein de stationnement
Serrer le frein de stationnement avant la mise en
marche du moteur ou lors du stationnement du véhi-
cule, tout particulièrement lors du stationnement en
pente. Pour serrer le frein de stationnement, actionner
le levier de frein arrière et enfoncer le verrou. Pour
libérer le frein de stationnement, il suffit d’actionner
le levier de frein arrière.
XG
8Toujours serrer le frein de stationnement avant
de mettre le moteur en marche. Le VTT pour-
rait se déplacer inopinément si le frein de sta-
tionnement n’est pas serré avant la mise en
marche du moteur. Ceci peut entraîner une
perte de contrôle du véhicule, voire une colli-
sion.
8S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de station-
nement n’est pas libéré avant le démarrage du
véhicule, le frein risque de surchauffer. Les
performances de freinage pourraient être
réduites, ce qui pourrait entraîner un accident.
De plus, les freins risquent de s’user prématu-
rément.
SBU00075
Freno de estacionamiento
Utilizar el freno de estacionamiento siempre que
se desee poner en marcha el motor o aparcar la
máquina, sobre todo en pendientes. Para apli-
car el freno de estacionamiento, accionar la
palanca del freno trasero y desplazar hacia
abajo la placa de bloqueo. Para soltarlo, apretar
la palanca del freno trasero.
XR
8Aplicar siempre el freno de estacionamien-
to antes de poner en marcha el motor. El
ATV podría ponerse en movimiento ines-
peradamente si no se aplica el freno, con
el consiguiente riesgo de pérdida del con-
trol y de colisión.
8Asegurarse siempre de soltar el freno de
estacionamiento antes de emprender la
marcha. El freno podría calentarse en
exceso si se utiliza el ATV sin soltarlo, con
lo que podría perder eficacia y provocar
un accidente. También sufriría un desgas-
te prematuro.
5TH-9-64 4~5 2/16/05 2:42 PM Page 17

4-20
FBU00083

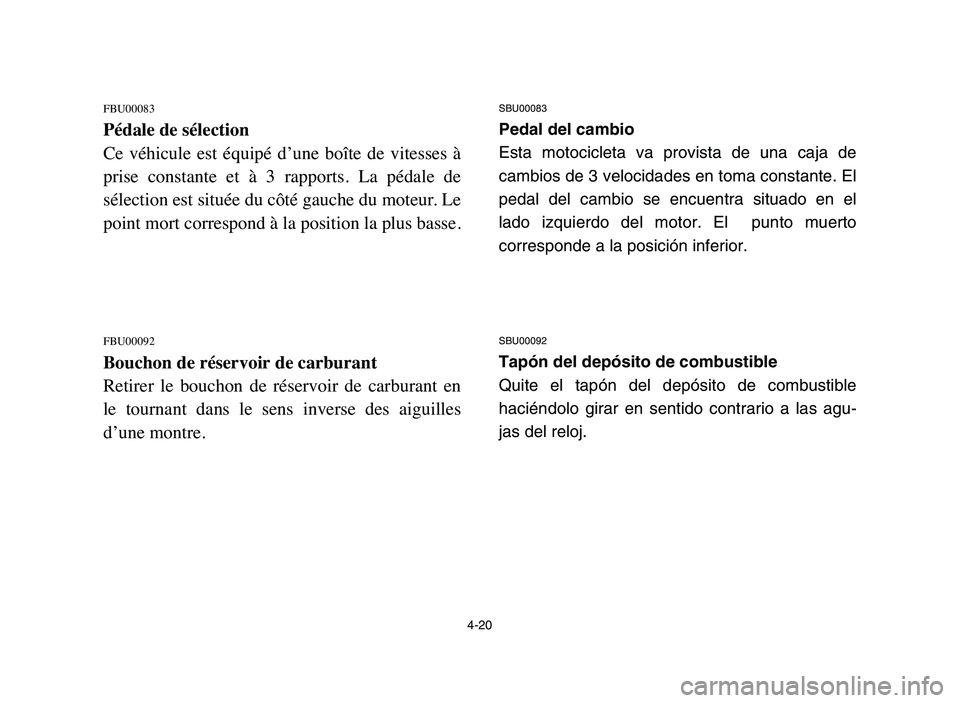

Pédale de sélection
Ce véhicule est équipé d’une boîte de vitesses à
prise constante et à 3 rapports. La pédale de
sélection est située du côté gauche du moteur. Le
point mort correspond à la position la plus basse.
FBU00092
Bouchon de réservoir de carburant
Retirer le bouchon de réservoir de carburant en
le tournant dans le sens inverse des aiguilles
d’une montre.
SBU00083
Pedal del cambio
Esta motocicleta va provista de una caja de
cambios de 3 velocidades en toma constante. El
pedal del cambio se encuentra situado en el
lado izquierdo del motor. El punto muerto
corresponde a la posición inferior.
SBU00092
Tapón del depósito de combustible
Quite el tapón del depósito de combustible
haciéndolo girar en sentido contrario a las agu-
jas del reloj.
5TH-9-64 4~5 2/16/05 2:42 PM Page 19

4-22
FBU00093

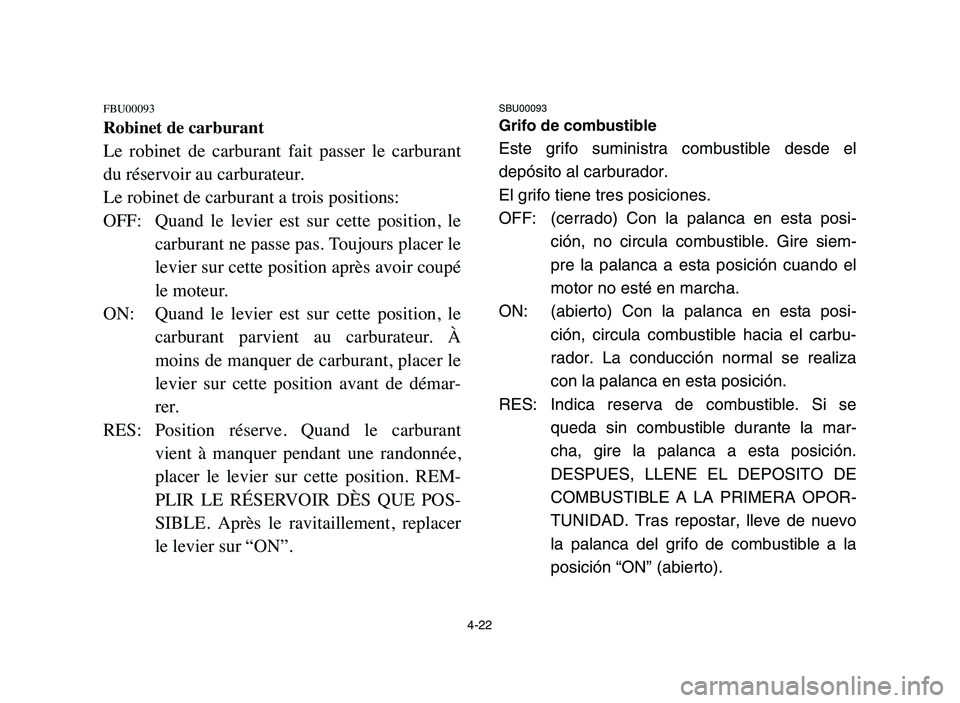

Robinet de carburant
Le robinet de carburant fait passer le carburant
du réservoir au carburateur.
Le robinet de carburant a trois positions:
OFF: Quand le levier est sur cette position, le
carburant ne passe pas. Toujours placer le
levier sur cette position après avoir coupé
le moteur.
ON: Quand le levier est sur cette position, le
carburant parvient au carburateur. À
moins de manquer de carburant, placer le
levier sur cette position avant de démar-
rer.
RES: Position réserve. Quand le carburant
vient à manquer pendant une randonnée,
placer le levier sur cette position. REM-
PLIR LE RÉSERVOIR DÈS QUE POS-
SIBLE. Après le ravitaillement, replacer
le levier sur “ON”.
SBU00093
Grifo de combustible
Este grifo suministra combustible desde el
depósito al carburador.
El grifo tiene tres posiciones.
OFF: (cerrado) Con la palanca en esta posi-
ción, no circula combustible. Gire siem-
pre la palanca a esta posición cuando el
motor no esté en marcha.
ON: (abierto) Con la palanca en esta posi-
ción, circula combustible hacia el carbu-
rador. La conducción normal se realiza
con la palanca en esta posición.
RES: Indica reserva de combustible. Si se
queda sin combustible durante la mar-
cha, gire la palanca a esta posición.
DESPUES, LLENE EL DEPOSITO DE
COMBUSTIBLE A LA PRIMERA OPOR-
TUNIDAD. Tras repostar, lleve de nuevo
la palanca del grifo de combustible a la
posición “ON” (abierto).
5TH-9-64 4~5 2/16/05 2:42 PM Page 21

5-4
w

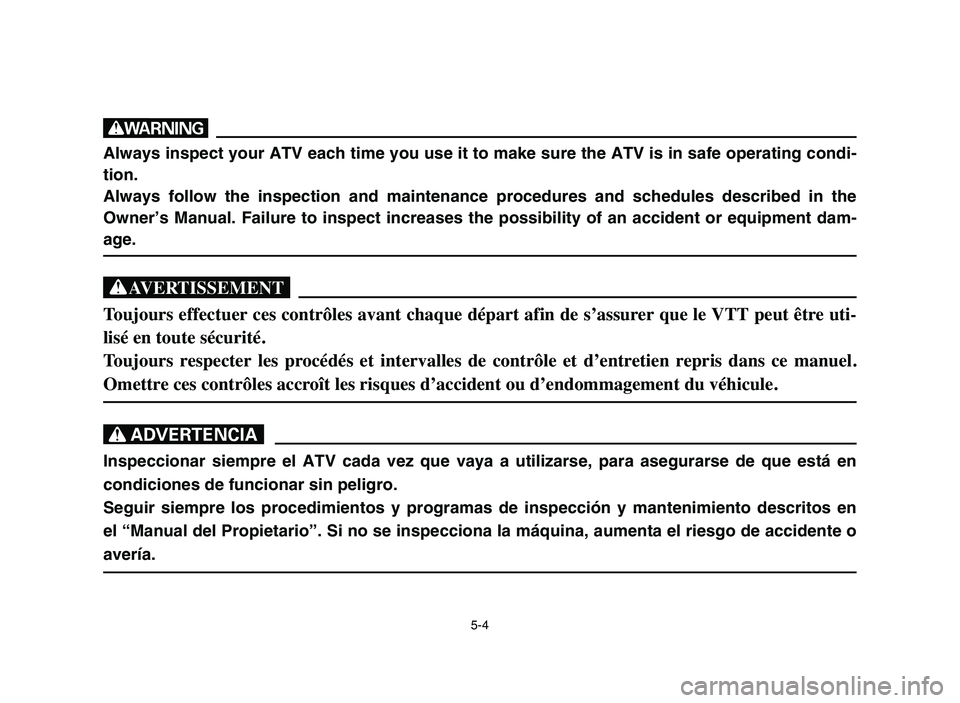

Always inspect your ATV each time you use it to make sure the ATV is in safe operating condi-
tion.
Always follow the inspection and maintenance procedures and schedules described in the
Owner’s Manual. Failure to inspect increases the possibility of an accident or equipment dam-
age.
XG
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le VTT peut être uti-
lisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien repris dans ce manuel.
Omettre ces contrôles accroît les risques d’accident ou d’endommagement du véhicule.
XR
Inspeccionar siempre el ATV cada vez que vaya a utilizarse, para asegurarse de que está en
condiciones de funcionar sin peligro.
Seguir siempre los procedimientos y programas de inspección y mantenimiento descritos en
el “Manual del Propietario”. Si no se inspecciona la máquina, aumenta el riesgo de accidente o
avería.
5TH-9-64 4~5 2/16/05 2:42 PM Page 29

5-6
FBU04773

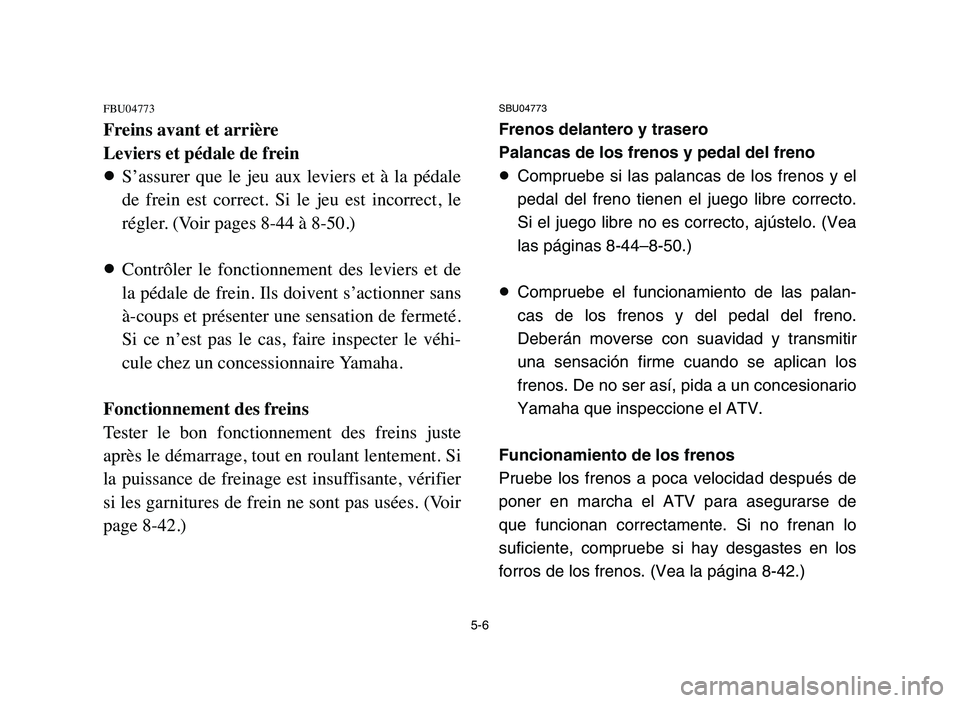

Freins avant et arrière
Leviers et pédale de frein
8S’assurer que le jeu aux leviers et à la pédale
de frein est correct. Si le jeu est incorrect, le
régler. (Voir pages 8-44 à 8-50.)
8Contrôler le fonctionnement des leviers et de
la pédale de frein. Ils doivent s’actionner sans
à-coups et présenter une sensation de fermeté.
Si ce n’est pas le cas, faire inspecter le véhi-
cule chez un concessionnaire Yamaha.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage, tout en roulant lentement. Si
la puissance de freinage est insuffisante, vérifier
si les garnitures de frein ne sont pas usées. (Voir
page 8-42.)
SBU04773
Frenos delantero y trasero
Palancas de los frenos y pedal del freno
8Compruebe si las palancas de los frenos y el
pedal del freno tienen el juego libre correcto.
Si el juego libre no es correcto, ajústelo. (Vea
las páginas 8-44–8-50.)
8Compruebe el funcionamiento de las palan-
cas de los frenos y del pedal del freno.
Deberán moverse con suavidad y transmitir
una sensación firme cuando se aplican los
frenos. De no ser así, pida a un concesionario
Yamaha que inspeccione el ATV.
Funcionamiento de los frenos
Pruebe los frenos a poca velocidad después de
poner en marcha el ATV para asegurarse de
que funcionan correctamente. Si no frenan lo
suficiente, compruebe si hay desgastes en los
forros de los frenos. (Vea la página 8-42.)
5TH-9-64 4~5 2/16/05 2:42 PM Page 31

5-11
w
8Do not overfill the fuel tank. Fuel expands
when it heats up. If the fuel tank is over-
filled, fuel could spill out due to heat from
the engine or the sun.
8Be careful not to spill fuel, especially on
the engine or exhaust pipe which can
cause a fire and severe injury. Wipe up
any spilled fuel immediately.
8Do not refuel right after the engine has
been running and is still very hot.
8Be sure the fuel tank cap is closed secure-
ly.
EBU10842
Engine oil
Make sure the engine oil is at the specified level.
Add oil as necessary. (See page 8-13.)
5TH-9-64 4~5 2/16/05 2:42 PM Page 36

5-12
XG
8 8
Ne pas remplir le réservoir de carburant à
l’excès. Le carburant se dilate en se réchauf-
fant. Si le réservoir de carburant est trop
rempli, du carburant risque de s’échapper
sous l’effet de la chaleur du moteur ou du
soleil.
8 8
Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tuyau d’échappement, car il y a risque
d’incendie et de blessures graves. Essuyer
immédiatement toute coulure de carburant.
8 8
Ne pas faire le plein juste après avoir fait
tourner le moteur et tant qu’il est encore très
chaud.
8 8
Veiller à ce que le bouchon du réservoir de
carburant soit bien fermé.
FBU10842
Huile de moteur
S’assurer que le niveau d’huile de moteur est
conforme aux spécifications. Ajouter de l’huile
si nécessaire. (Voir page 8-14.)
XR
8No llene el depósito de combustible en
exceso, ya que el combustible se dilata al
calentarse y, si se llena demasiado el
depósito, podría derramarse debido al
calor del motor o del sol.
8Tenga cuidado de no derramar combusti-
ble, especialmente sobre el motor o el
tubo de escape, ya que podría producirse
un incendio con riesgo de graves lesio-
nes. Absorba inmediatamente con un
trapo el combustible derramado.
8No reposte combustible inmediatamente
después de parar el motor si éste se
encuentra aún muy caliente.
8Asegúrese de que el tapón del depósito
quede bien cerrado.
SBU10842
Aceite de motor
Asegúrese de que el aceite de motor se
encuentra al nivel especificado. Añada aceite
según se requiera. (Vea la página 8-14.)
5TH-9-64 4~5 2/16/05 2:42 PM Page 37

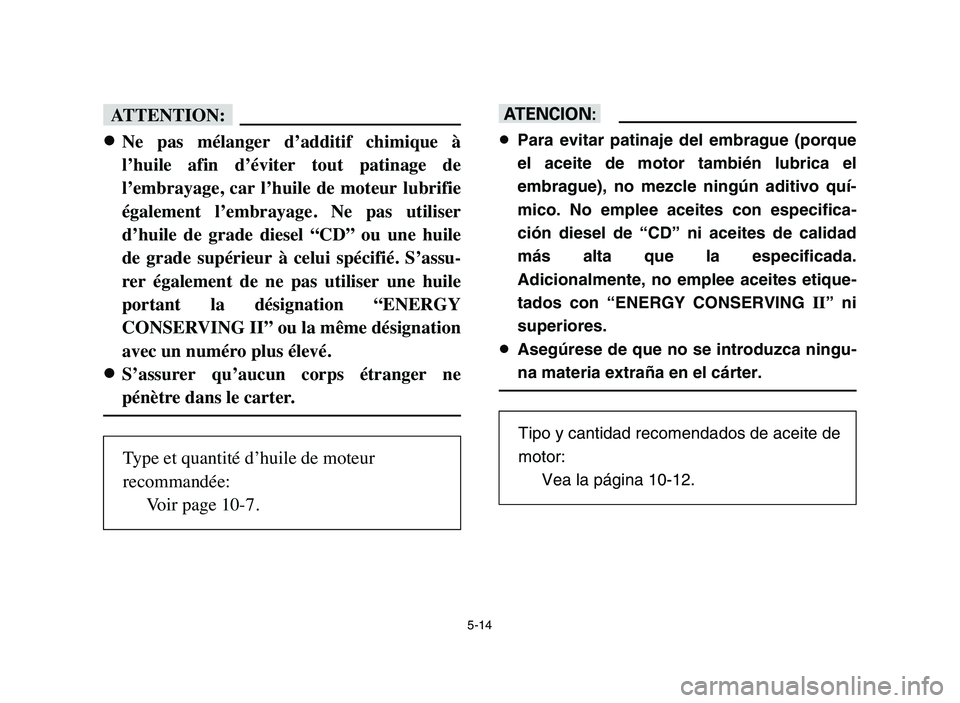

5-14
fF
8
8
Ne pas mélanger d’additif chimique à
l’huile afin d’éviter tout patinage de
l’embrayage, car l’huile de moteur lubrifie
également l’embrayage. Ne pas utiliser
d’huile de grade diesel “CD” ou une huile
de grade supérieur à celui spécifié. S’assu-
rer également de ne pas utiliser une huile
portant la désignation “ENERGY
CONSERVING II” ou la même désignation
avec un numéro plus élevé.
8 8
S’assurer qu’aucun corps étranger ne
pénètre dans le carter.
yY
8Para evitar patinaje del embrague (porque
el aceite de motor también lubrica el
embrague), no mezcle ningún aditivo quí-
mico. No emplee aceites con especifica-
ción diesel de “CD” ni aceites de calidad
más alta que la especificada.
Adicionalmente, no emplee aceites etique-
tados con “ENERGY CONSERVING
II” ni
superiores.
8Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
Type et quantité d’huile de moteur
recommandée:
Voir page 10-7.
Tipo y cantidad recomendados de aceite de
motor:
Vea la página 10-12.
5TH-9-64 4~5 2/16/05 2:42 PM Page 39
