ESP YAMAHA YFM80R 2006 Notices Demploi (in French)

7-66
TRAVERSÉE DES EAUX PEU PRO-
FONDES
La conception du VTT lui permet de traverser
des cours d’eau à faible courant, dont la profon-
deur ne dépasse pas 20 cm. Vérifier attentive-
ment le terrain avant de pénétrer dans l’eau.
S’assurer qu’il n’y a pas de renfoncements et
éviter les rochers et autres obstacles qui pour-
raient être glissants ou qui risquent de faire
capoter le VTT. Rouler lentement et avec pru-
dence.
XG
Ne jamais conduire un VTT dans un courant
d’eau trop rapide ou dans de l’eau dont la
profondeur dépasse celle recommandée dans
ce manuel.
Ne pas oublier que des freins mouillés peuvent
réduire grandement les capacités de freinage.
Essayer les freins après avoir roulé dans de
l’eau. Si nécessaire, les actionner plusieurs fois
pour que le frottement sèche les garnitures. Si
le VTT est conduit dans une eau profonde ou
à courant rapide, les pneus pourraient flotter,
entraînant une perte de traction et de contrô-
le, ce qui peut provoquer un accident.
CRUCE DE AGUAS POCO PROFUNDAS
Con el ATV se pueden cruzar, a baja velocidad,
aguas poco profundas de hasta 20 cm de pro-
fundidad. Antes de entrar en el agua, escoja el
camino cuidadosamente. Entre en un punto
donde no existan caídas bruscas y evite las pie-
dras u otros obstáculos que puedan hacer pati-
nar o perder la estabilidad al ATV. Conduzca
despacio y con precaución.
XR
No conduzca este ATV en aguas rápidas o
más profundas de lo especificado en este
Manual del Propietario. Recuerde que si se
mojan los frenos puede disminuir su capaci-
dad para detener la máquina. Compruebe los
frenos cuando salga del agua. Si es necesa-
rio, aplíquelos varias veces para que el roza-
miento seque los forros. Si se conduce el
ATV en aguas rápidas o profundas, los neu-
máticos pueden flotar dando lugar a una pér-
dida de tracción y de control que podría pro-
vocar un accidente.
5TH-9-64 7 2/16/05 2:44 PM Page 209

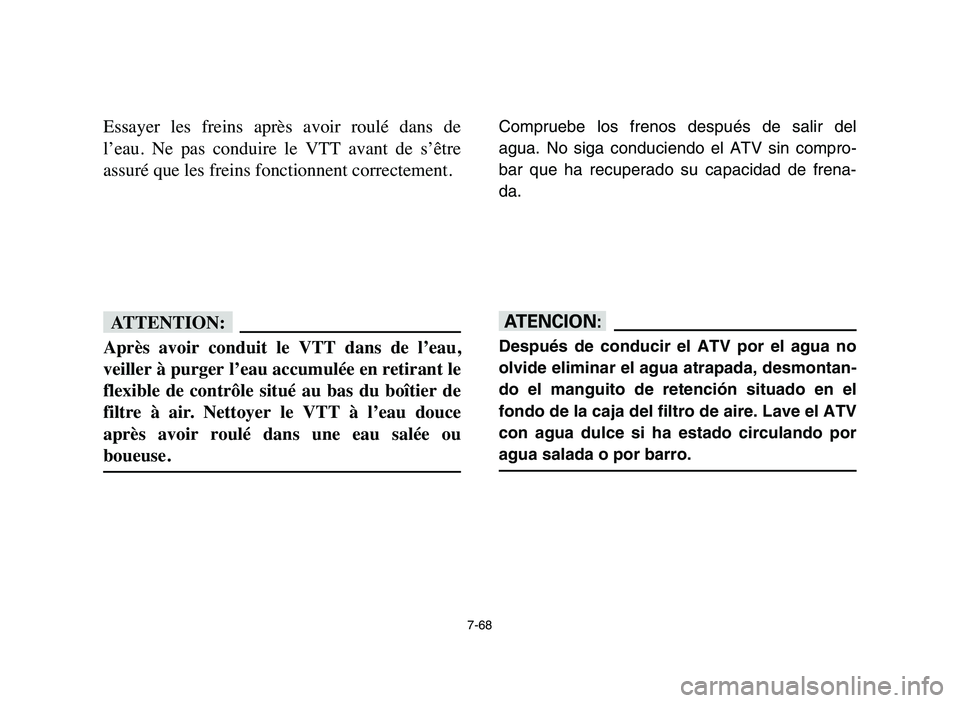

7-68
Essayer les freins après avoir roulé dans de
l’eau. Ne pas conduire le VTT avant de s’être
assuré que les freins fonctionnent correctement.
fF
Après avoir conduit le VTT dans de l’eau,
veiller à purger l’eau accumulée en retirant le
flexible de contrôle situé au bas du boîtier de
filtre à air. Nettoyer le VTT à l’eau douce
après avoir roulé dans une eau salée ou
boueuse.
Compruebe los frenos después de salir del
agua. No siga conduciendo el ATV sin compro-
bar que ha recuperado su capacidad de frena-
da.
yY
Después de conducir el ATV por el agua no
olvide eliminar el agua atrapada, desmontan-
do el manguito de retención situado en el
fondo de la caja del filtro de aire. Lave el ATV
con agua dulce si ha estado circulando por
agua salada o por barro.
5TH-9-64 7 2/16/05 2:44 PM Page 211

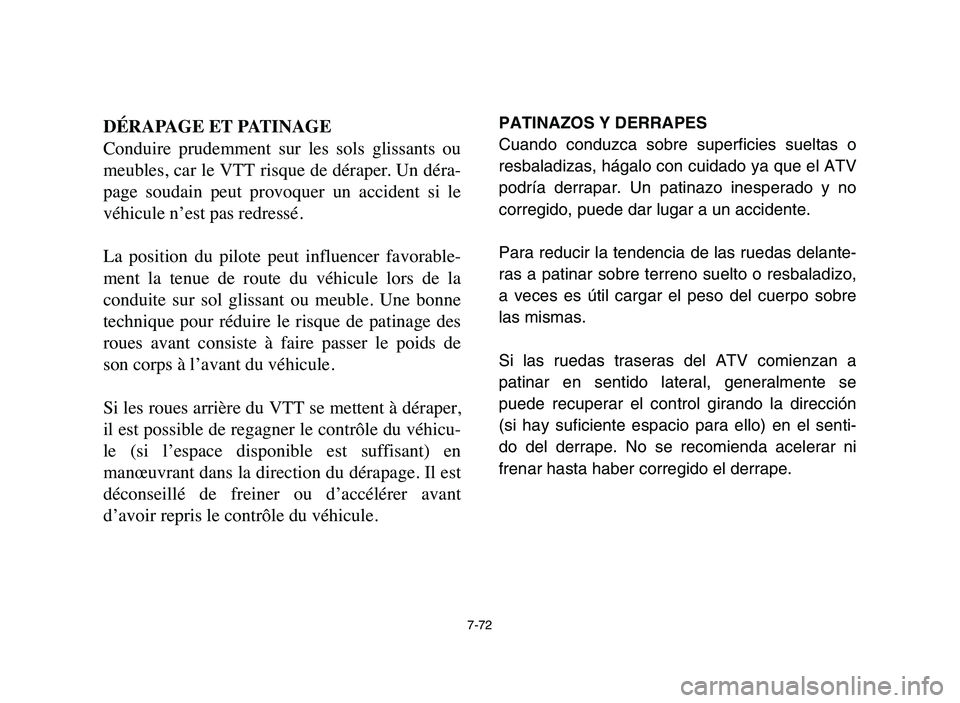

7-72
DÉRAPAGE ET PATINAGE
Conduire prudemment sur les sols glissants ou
meubles, car le VTT risque de déraper. Un déra-
page soudain peut provoquer un accident si le
véhicule n’est pas redressé.
La position du pilote peut influencer favorable-
ment la tenue de route du véhicule lors de la
conduite sur sol glissant ou meuble. Une bonne
technique pour réduire le risque de patinage des
roues avant consiste à faire passer le poids de
son corps à l’avant du véhicule.
Si les roues arrière du VTT se mettent à déraper,
il est possible de regagner le contrôle du véhicu-
le (si l’espace disponible est suffisant) en
manœuvrant dans la direction du dérapage. Il est
déconseillé de freiner ou d’accélérer avant
d’avoir repris le contrôle du véhicule.PATINAZOS Y DERRAPES
Cuando conduzca sobre superficies sueltas o
resbaladizas, hágalo con cuidado ya que el ATV
podría derrapar. Un patinazo inesperado y no
corregido, puede dar lugar a un accidente.
Para reducir la tendencia de las ruedas delante-
ras a patinar sobre terreno suelto o resbaladizo,
a veces es útil cargar el peso del cuerpo sobre
las mismas.
Si las ruedas traseras del ATV comienzan a
patinar en sentido lateral, generalmente se
puede recuperar el control girando la dirección
(si hay suficiente espacio para ello) en el senti-
do del derrape. No se recomienda acelerar ni
frenar hasta haber corregido el derrape.
5TH-9-64 7 2/16/05 2:44 PM Page 215

7-74
Le contrôle des dérapages est une technique qui
s’acquiert en s’entraînant. Choisir avec discerne-
ment le terrain sur lequel on s’entraîne, car la
stabilité et le contrôle du véhicule seront réduits.
Il convient absolument d’éviter d’effectuer des
manœuvres de dérapage sur des surfaces extrê-
mement glissantes, telles que la glace ou le ver-
glas, afin de réduire le risque de perte de contrô-
le du véhicule.
XG
Apprendre à contrôler le patinage ou le glis-
sement en s’exerçant à des vitesses lentes et
sur une surface uniforme et de niveau.
Sur des surfaces extrêmement glissantes,
telles que de la glace, rouler lentement et être
très prudent afin de limiter le risque de perte
de contrôle du véhicule.
Con práctica, al cabo de algún tiempo se puede
dominar el derrape controlado. Antes de intentar
tales maniobras hay que elegir el terreno cuida-
dosamente, ya que al realizarlas se reducen
tanto la estabilidad como el control. Tenga en
cuenta que han de evitarse las maniobras de
derrape en superficies extremadamente resba-
ladizas, como por ejemplo sobre hielo, ya que
podría perderse totalmente el control.
XR
Aprenda a controlar con seguridad los derra-
pes practicando a baja velocidad en terreno
liso y horizontal.
En superficies extremadamente resbaladi-
zas, tales como hielo, circule despacio y sea
extremadamente precavido para evitar el
riesgo de perder el control a causa de un
patinazo o un derrape.
5TH-9-64 7 2/16/05 2:44 PM Page 217

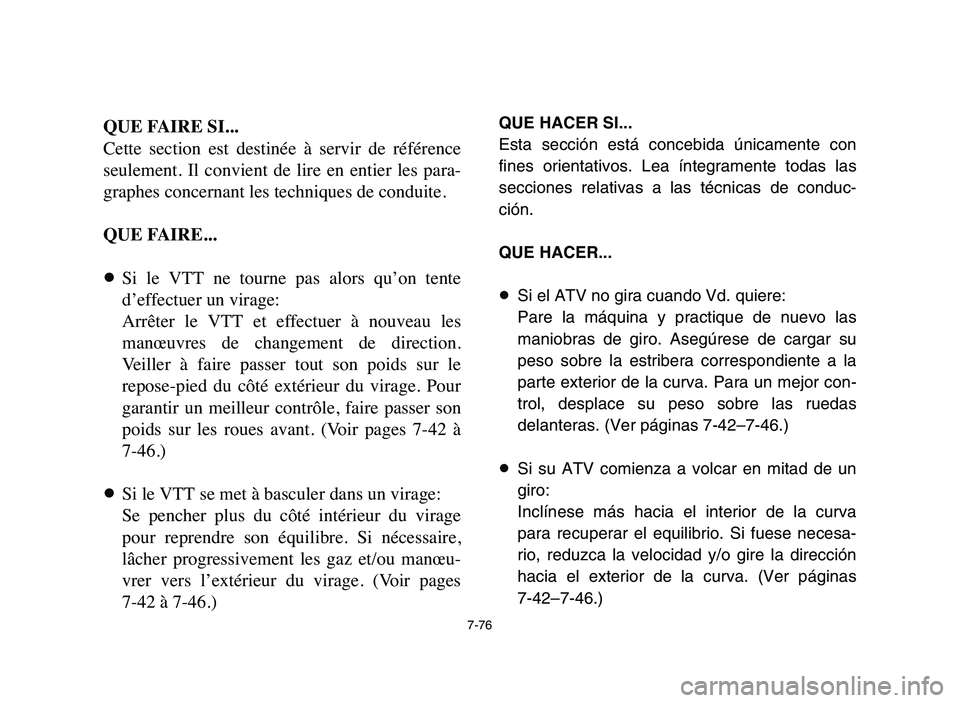

7-76
QUE FAIRE SI...
Cette section est destinée à servir de référence
seulement. Il convient de lire en entier les para-
graphes concernant les techniques de conduite.
QUE FAIRE...
8Si le VTT ne tourne pas alors qu’on tente
d’effectuer un virage:
Arrêter le VTT et effectuer à nouveau les
manœuvres de changement de direction.
Veiller à faire passer tout son poids sur le
repose-pied du côté extérieur du virage. Pour
garantir un meilleur contrôle, faire passer son
poids sur les roues avant. (Voir pages 7-42 à
7-46.)
8Si le VTT se met à basculer dans un virage:
Se pencher plus du côté intérieur du virage
pour reprendre son équilibre. Si nécessaire,
lâcher progressivement les gaz et/ou manœu-
vrer vers l’extérieur du virage. (Voir pages
7-42 à 7-46.)QUE HACER SI...
Esta sección está concebida únicamente con
fines orientativos. Lea íntegramente todas las
secciones relativas a las técnicas de conduc-
ción.
QUE HACER...
8Si el ATV no gira cuando Vd. quiere:
Pare la máquina y practique de nuevo las
maniobras de giro. Asegúrese de cargar su
peso sobre la estribera correspondiente a la
parte exterior de la curva. Para un mejor con-
trol, desplace su peso sobre las ruedas
delanteras. (Ver páginas 7-42–7-46.)
8Si su ATV comienza a volcar en mitad de un
giro:
Inclínese más hacia el interior de la curva
para recuperar el equilibrio. Si fuese necesa-
rio, reduzca la velocidad y/o gire la dirección
hacia el exterior de la curva. (Ver páginas
7-42–7-46.)
5TH-9-64 7 2/16/05 2:44 PM Page 219

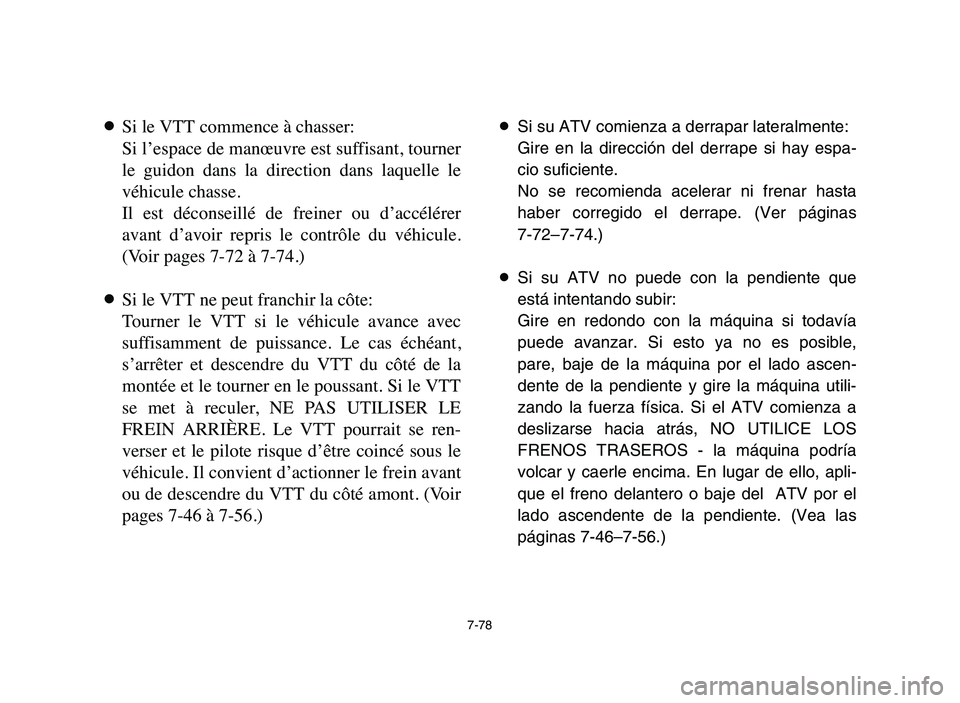

7-78
8Si le VTT commence à chasser:
Si l’espace de manœuvre est suffisant, tourner
le guidon dans la direction dans laquelle le
véhicule chasse.
Il est déconseillé de freiner ou d’accélérer
avant d’avoir repris le contrôle du véhicule.
(Voir pages 7-72 à 7-74.)
8Si le VTT ne peut franchir la côte:
Tourner le VTT si le véhicule avance avec
suffisamment de puissance. Le cas échéant,
s’arrêter et descendre du VTT du côté de la
montée et le tourner en le poussant. Si le VTT
se met à reculer, NE PAS UTILISER LE
FREIN ARRIÈRE. Le VTT pourrait se ren-
verser et le pilote risque d’être coincé sous le
véhicule. Il convient d’actionner le frein avant
ou de descendre du VTT du côté amont. (Voir
pages 7-46 à 7-56.)8Si su ATV comienza a derrapar lateralmente:
Gire en la dirección del derrape si hay espa-
cio suficiente.
No se recomienda acelerar ni frenar hasta
haber corregido el derrape. (Ver páginas
7-72–7-74.)
8Si su ATV no puede con la pendiente que
está intentando subir:
Gire en redondo con la máquina si todavía
puede avanzar. Si esto ya no es posible,
pare, baje de la máquina por el lado ascen-
dente de la pendiente y gire la máquina utili-
zando la fuerza física. Si el ATV comienza a
deslizarse hacia atrás, NO UTILICE LOS
FRENOS TRASEROS - la máquina podría
volcar y caerle encima. En lugar de ello, apli-
que el freno delantero o baje del ATV por el
lado ascendente de la pendiente. (Vea las
páginas 7-46–7-56.)
5TH-9-64 7 2/16/05 2:44 PM Page 221

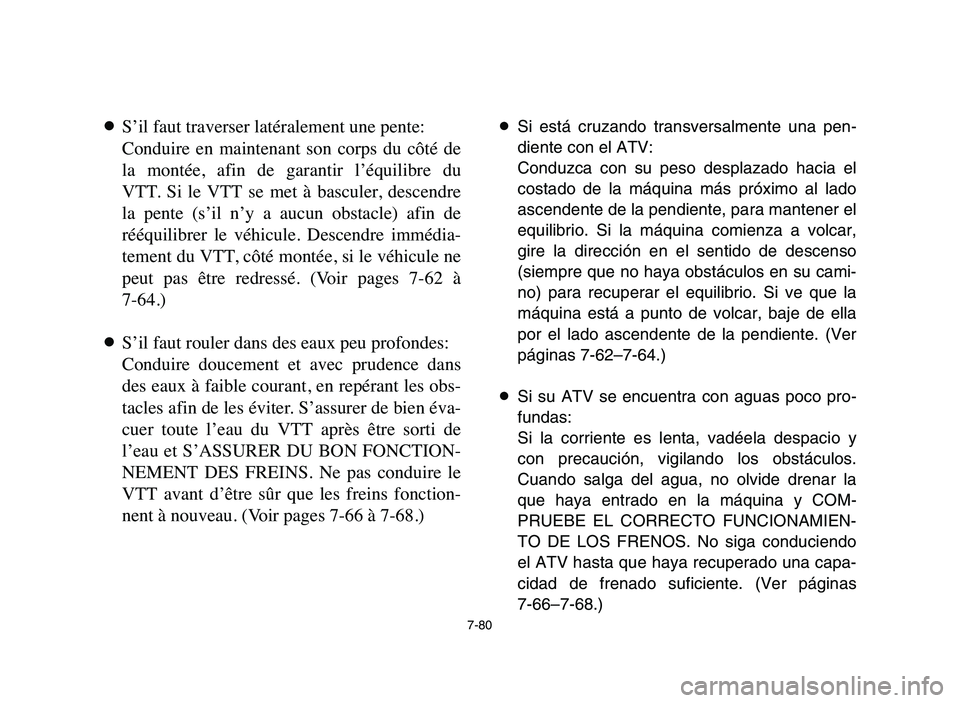

7-80
8S’il faut traverser latéralement une pente:
Conduire en maintenant son corps du côté de
la montée, afin de garantir l’équilibre du
VTT. Si le VTT se met à basculer, descendre
la pente (s’il n’y a aucun obstacle) afin de
rééquilibrer le véhicule. Descendre immédia-
tement du VTT, côté montée, si le véhicule ne
peut pas être redressé. (Voir pages 7-62 à
7-64.)
8S’il faut rouler dans des eaux peu profondes:
Conduire doucement et avec prudence dans
des eaux à faible courant, en repérant les obs-
tacles afin de les éviter. S’assurer de bien éva-
cuer toute l’eau du VTT après être sorti de
l’eau et S’ASSURER DU BON FONCTION-
NEMENT DES FREINS. Ne pas conduire le
VTT avant d’être sûr que les freins fonction-
nent à nouveau. (Voir pages 7-66 à 7-68.)8Si está cruzando transversalmente una pen-
diente con el ATV:
Conduzca con su peso desplazado hacia el
costado de la máquina más próximo al lado
ascendente de la pendiente, para mantener el
equilibrio. Si la máquina comienza a volcar,
gire la dirección en el sentido de descenso
(siempre que no haya obstáculos en su cami-
no) para recuperar el equilibrio. Si ve que la
máquina está a punto de volcar, baje de ella
por el lado ascendente de la pendiente. (Ver
páginas 7-62–7-64.)
8Si su ATV se encuentra con aguas poco pro-
fundas:
Si la corriente es lenta, vadéela despacio y
con precaución, vigilando los obstáculos.
Cuando salga del agua, no olvide drenar la
que haya entrado en la máquina y COM-
PRUEBE EL CORRECTO FUNCIONAMIEN-
TO DE LOS FRENOS. No siga conduciendo
el ATV hasta que haya recuperado una capa-
cidad de frenado suficiente. (Ver páginas
7-66–7-68.)
5TH-9-64 7 2/16/05 2:44 PM Page 223

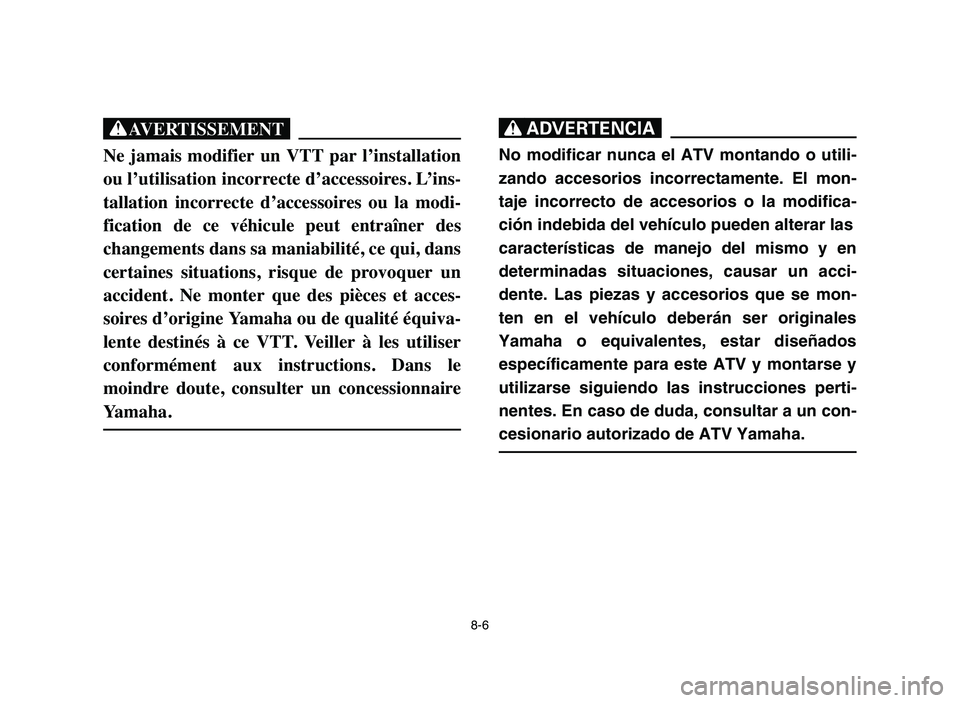

8-6
XG
Ne jamais modifier un VTT par l’installation
ou l’utilisation incorrecte d’accessoires. L’ins-
tallation incorrecte d’accessoires ou la modi-
fication de ce véhicule peut entraîner des
changements dans sa maniabilité, ce qui, dans
certaines situations, risque de provoquer un
accident. Ne monter que des pièces et acces-
soires d’origine Yamaha ou de qualité équiva-
lente destinés à ce VTT. Veiller à les utiliser
conformément aux instructions. Dans le
moindre doute, consulter un concessionnaire
Yamaha.
XR
No modificar nunca el ATV montando o utili-
zando accesorios incorrectamente. El mon-
taje incorrecto de accesorios o la modifica-
ción indebida del vehículo pueden alterar las
características de manejo del mismo y en
determinadas situaciones, causar un acci-
dente. Las piezas y accesorios que se mon-
ten en el vehículo deberán ser originales
Yamaha o equivalentes, estar diseñados
específicamente para este ATV y montarse y
utilizarse siguiendo las instrucciones perti-
nentes. En caso de duda, consultar a un con-
cesionario autorizado de ATV Yamaha.
5TH-9-64 8 2/16/05 2:45 PM Page 8-6

8-11INICIAL CADA
mes 1 3 6 6 12
ELEMENTO OPERACION km 320 1200 2400 2400 4800
(mi) (200) (750) (1500) (1500) (3000)
horas 20 75 150 150 300
Válvulas*9Revisar el despeje.
2 222
9Ajustar si es necesario.
Cadena de distribución*9Revisar la tensión de la cadena.
2 222
9Ajustar si es necesario.
9Inspeccionar.
Bujía9Ajustar la separación y limpiar.22222
9Cambiar según sea necesario.
9Limpiar. Cada 20–40 horas. (con mayor frequencia
Elemento filtrance de aire9Cambiar si es necesario. en condiciones en las que exista polva)
9Controlar velocidad en vacío/funcionamiento de
Carburador*la palanca del choke.2222
9Ajustar si es necesario.
Sistema del 9Compruebe si hay grietas o daños en la manguera
respiraderodel respiradero.222
del cárter*9Reemplace si es necesario.
9Compruebe si hay fugas.
Sistema de escape*9Apretar si es necesario.222
9Reemplace la empaquetadura si es necesario.
Conducto de9Revisar el conducto de combustible (rajaduras,
combustible*daños).2 222
9Cambiar si es necesario.

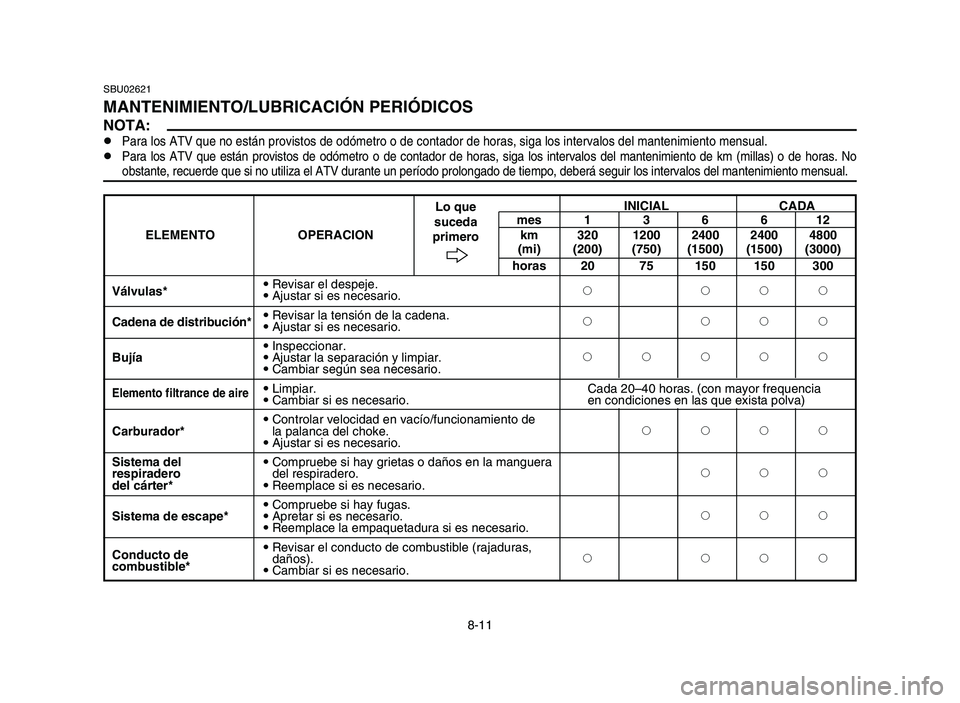

SBU02621
MANTENIMIENTO/LUBRICACIÓN PERIÓDICOS
NOTA:8Para los ATV que no están provistos de odómetro o de contador de horas, siga los intervalos del mantenimiento mensual.8Para los ATV que están provistos de odómetro o de contador de horas, siga los intervalos del mantenimiento de km (millas) o de horas. No
obstante, recuerde que si no utiliza el ATV durante un período prolongado de tiempo, deberá seguir los intervalos del mantenimiento mensual.
Lo que
suceda
primero
5TH-9-64 8 2/16/05 2:45 PM Page 8-11

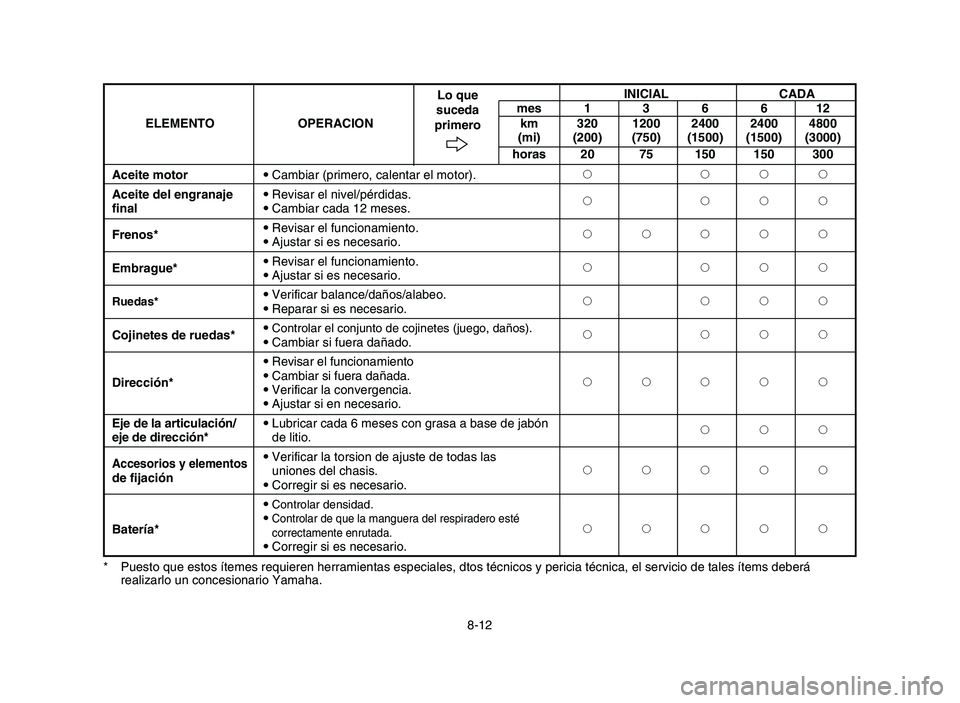

8-12INICIAL CADA
mes 1 3 6 6 12
ELEMENTO OPERACION km 320 1200 2400 2400 4800
(mi) (200) (750) (1500) (1500) (3000)
horas 20 75 150 150 300
Aceite motor9Cambiar (primero, calentar el motor).2222
Aceite del engranaje 9Revisar el nivel/pérdidas.
2222
final9Cambiar cada 12 meses.
Frenos*9Revisar el funcionamiento.
22222
9Ajustar si es necesario.
Embrague*9Revisar el funcionamiento.
2222
9Ajustar si es necesario.
Ruedas*9Verificar balance/daños/alabeo.
2222
9Reparar si es necesario.
Cojinetes de ruedas*9
Controlar el conjunto de cojinetes (juego, daños).2222
9Cambiar si fuera dañado.
9Revisar el funcionamiento
Dirección*9Cambiar si fuera dañada.
22222
9Verificar la convergencia.
9Ajustar si en necesario.
Eje de la articulación/9Lubricar cada 6 meses con grasa a base de jabón
222
eje de dirección*de litio.
9Verificar la torsion de ajuste de todas las
Accesorios y elementosuniones del chasis.22222
de fijación
9Corregir si es necesario.
9
Controlar densidad.
Batería*9Controlar de que la manguera del respiradero esté22222correctamente enrutada.9Corregir si es necesario.
* Puesto que estos ítemes requieren herramientas especiales, dtos técnicos y pericia técnica, el servicio de tales ítems deberá
realizarlo un concesionario Yamaha.Lo que
suceda
primero
5TH-9-64 8 2/16/05 2:45 PM Page 8-12
