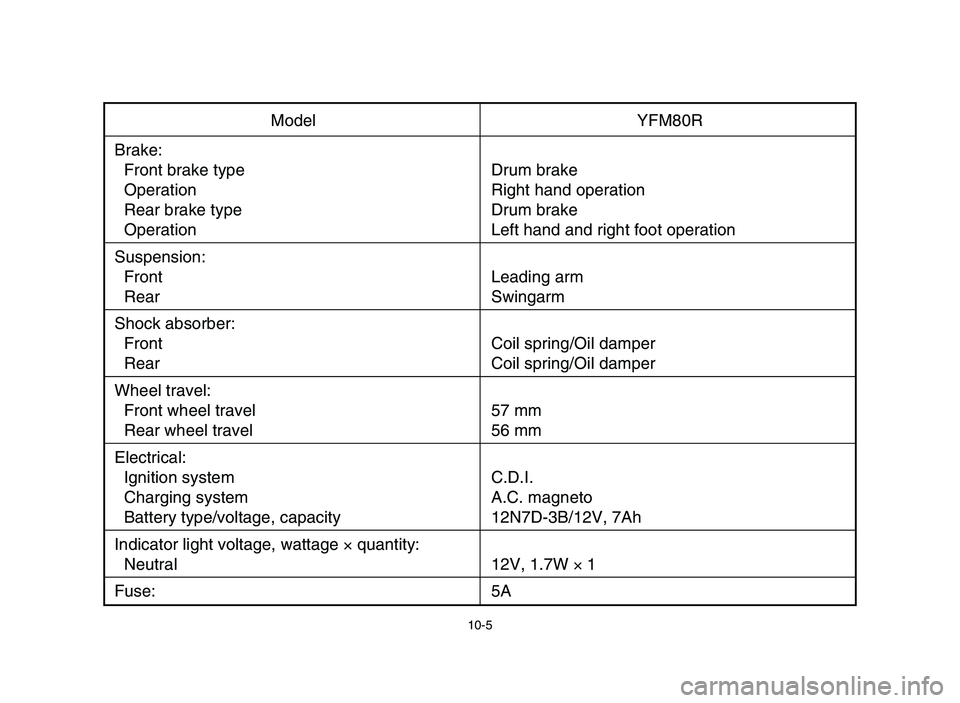

10-5
Model YFM80R
Brake:
Front brake type Drum brake
Operation Right hand operation
Rear brake type Drum brake
Operation Left hand and right foot operation
Suspension:
Front Leading arm
Rear Swingarm
Shock absorber:
Front Coil spring/Oil damper
Rear Coil spring/Oil damper
Wheel travel:
Front wheel travel 57 mm
Rear wheel travel 56 mm
Electrical:
Ignition system C.D.I.
Charging system A.C. magneto
Battery type/voltage, capacity 12N7D-3B/12V, 7Ah
Indicator light voltage, wattage ×quantity:
Neutral 12V, 1.7W ×1
Fuse: 5A
5TH-9-64 9~ 3/1/05 7:50 PM Page 312

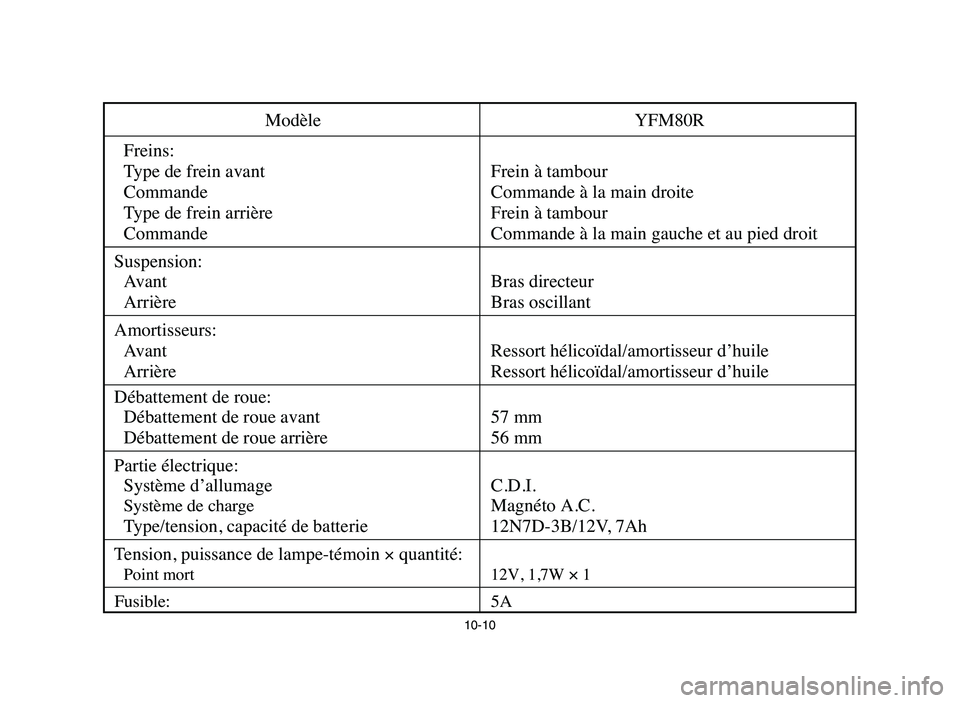

10-10
Modèle YFM80R
Freins:
Type de frein avant Frein à tambour
Commande Commande à la main droite
Type de frein arrière Frein à tambour
Commande Commande à la main gauche et au pied droit
Suspension:
Avant Bras directeur
Arrière Bras oscillant
Amortisseurs:
Avant Ressort hélicoïdal/amortisseur d’huile
Arrière Ressort hélicoïdal/amortisseur d’huile
Débattement de roue:
Débattement de roue avant 57 mm
Débattement de roue arrière 56 mm
Partie électrique:
Système d’allumage C.D.I.
Système de chargeMagnéto A.C.
Type/tension, capacité de batterie 12N7D-3B/12V, 7Ah
Tension, puissance de lampe-témoin ×quantité:
Point mort 12V, 1,7W ×1
Fusible: 5A
5TH-9-64 9~ 3/1/05 7:50 PM Page 317

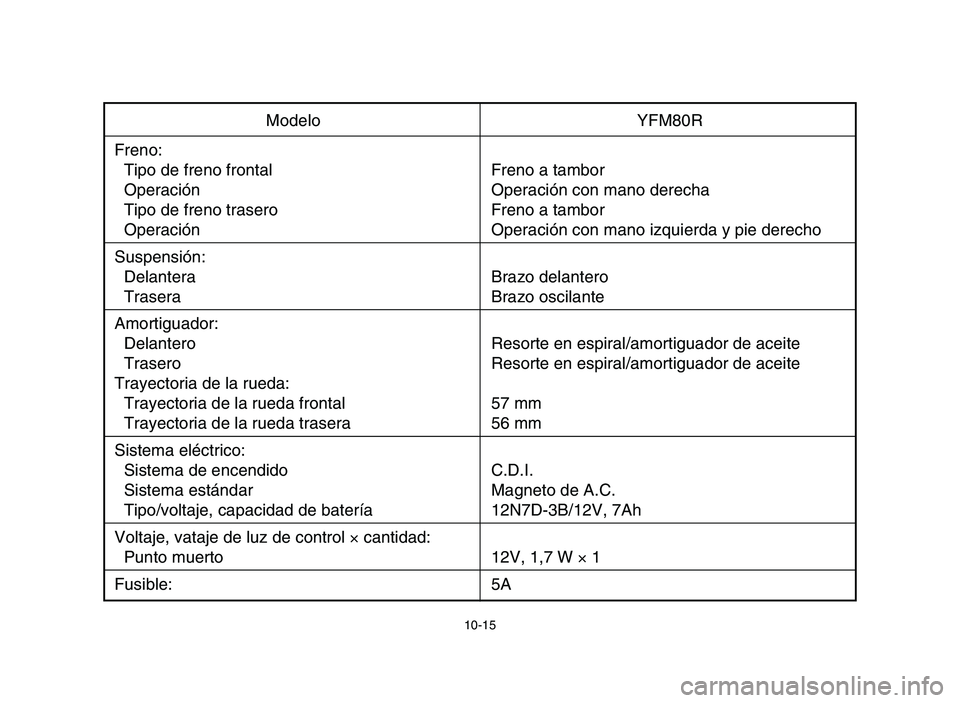

10-15
Modelo YFM80R
Freno:
Tipo de freno frontal Freno a tambor
Operación Operación con mano derecha
Tipo de freno trasero Freno a tambor
Operación Operación con mano izquierda y pie derecho
Suspensión:
Delantera Brazo delantero
Trasera Brazo oscilante
Amortiguador:
Delantero Resorte en espiral/amortiguador de aceite
Trasero Resorte en espiral/amortiguador de aceite
Trayectoria de la rueda:
Trayectoria de la rueda frontal 57 mm
Trayectoria de la rueda trasera 56 mm
Sistema eléctrico:
Sistema de encendido C.D.I.
Sistema estándar Magneto de A.C.
Tipo/voltaje, capacidad de batería 12N7D-3B/12V, 7Ah
Voltaje, vataje de luz de control ×cantidad:
Punto muerto 12V, 1,7 W ×1
Fusible: 5A
5TH-9-64 9~ 3/1/05 7:50 PM Page 322
