YAMAHA YFM80R 2006 Owners Manual

9-8
FBU00427

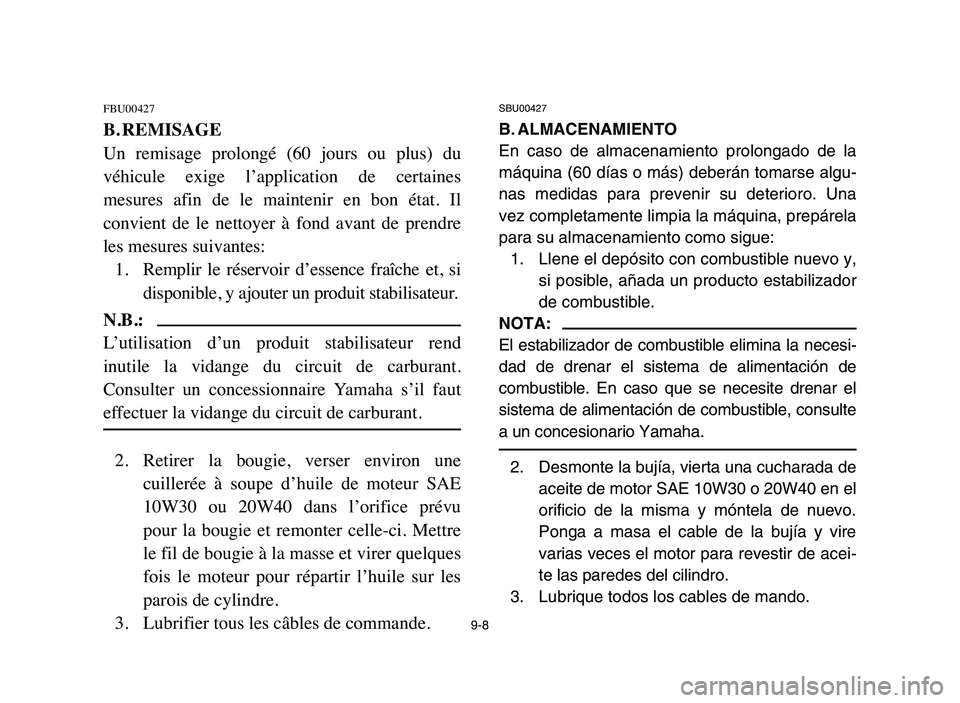

B. REMISAGE
Un remisage prolongé (60 jours ou plus) du
véhicule exige l’application de certaines
mesures afin de le maintenir en bon état. Il
convient de le nettoyer à fond avant de prendre
les mesures suivantes:
1.
Remplir le réservoir d’essence fraîche et, si
disponible, y ajouter un produit stabilisateur.
N.B.:
L’utilisation d’un produit stabilisateur rend
inutile la vidange du circuit de carburant.
Consulter un concessionnaire Yamaha s’il faut
effectuer la vidange du circuit de carburant.
2. Retirer la bougie, verser environ une
cuillerée à soupe d’huile de moteur SAE
10W30 ou 20W40 dans l’orifice prévu
pour la bougie et remonter celle-ci. Mettre
le fil de bougie à la masse et virer quelques
fois le moteur pour répartir l’huile sur les
parois de cylindre.
3. Lubrifier tous les câbles de commande.
SBU00427
B. ALMACENAMIENTO
En caso de almacenamiento prolongado de la
máquina (60 días o más) deberán tomarse algu-
nas medidas para prevenir su deterioro. Una
vez completamente limpia la máquina, prepárela
para su almacenamiento como sigue:
1. Llene el depósito con combustible nuevo y,
si posible, añada un producto estabilizador
de combustible.
NOTA:
El estabilizador de combustible elimina la necesi-
dad de drenar el sistema de alimentación de
combustible. En caso que se necesite drenar el
sistema de alimentación de combustible, consulte
a un concesionario Yamaha.
2. Desmonte la bujía, vierta una cucharada de
aceite de motor SAE 10W30 o 20W40 en el
orificio de la misma y móntela de nuevo.
Ponga a masa el cable de la bujía y vire
varias veces el motor para revestir de acei-
te las paredes del cilindro.
3. Lubrique todos los cables de mando.
5TH-9-64 9~ 3/1/05 7:50 PM Page 305

9-9

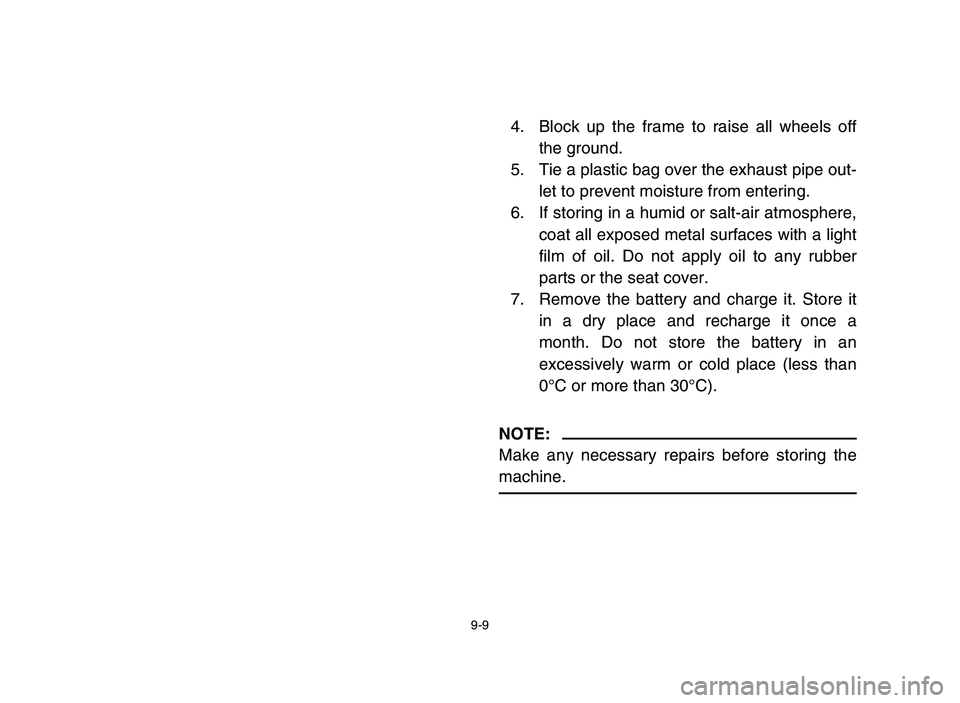

4. Block up the frame to raise all wheels off
the ground.
5. Tie a plastic bag over the exhaust pipe out-
let to prevent moisture from entering.
6. If storing in a humid or salt-air atmosphere,
coat all exposed metal surfaces with a light
film of oil. Do not apply oil to any rubber
parts or the seat cover.
7. Remove the battery and charge it. Store it
in a dry place and recharge it once a
month. Do not store the battery in an
excessively warm or cold place (less than
0°C or more than 30°C).
NOTE:
Make any necessary repairs before storing the
machine.
5TH-9-64 9~ 3/1/05 7:50 PM Page 306

9-10

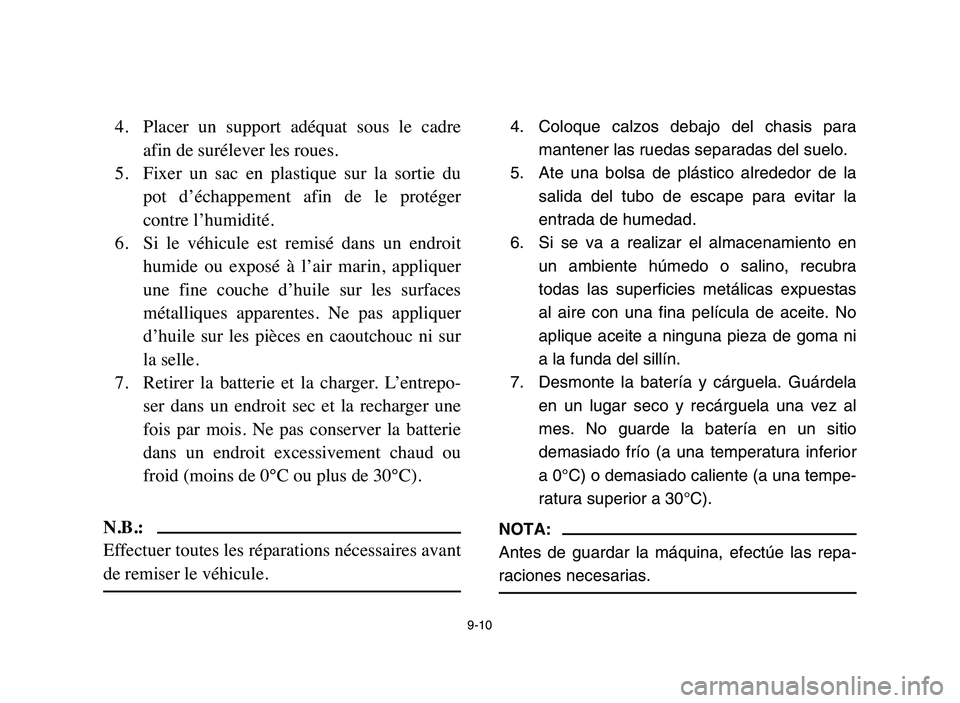

4. Placer un support adéquat sous le cadre
afin de surélever les roues.
5. Fixer un sac en plastique sur la sortie du
pot d’échappement afin de le protéger
contre l’humidité.
6. Si le véhicule est remisé dans un endroit
humide ou exposé à l’air marin, appliquer
une fine couche d’huile sur les surfaces
métalliques apparentes. Ne pas appliquer
d’huile sur les pièces en caoutchouc ni sur
la selle.
7. Retirer la batterie et la charger. L’entrepo-
ser dans un endroit sec et la recharger une
fois par mois. Ne pas conserver la batterie
dans un endroit excessivement chaud ou
froid (moins de 0°C ou plus de 30°C).
N.B.:
Effectuer toutes les réparations nécessaires avant
de remiser le véhicule.
4. Coloque calzos debajo del chasis para
mantener las ruedas separadas del suelo.
5. Ate una bolsa de plástico alrededor de la
salida del tubo de escape para evitar la
entrada de humedad.
6. Si se va a realizar el almacenamiento en
un ambiente húmedo o salino, recubra
todas las superficies metálicas expuestas
al aire con una fina película de aceite. No
aplique aceite a ninguna pieza de goma ni
a la funda del sillín.
7. Desmonte la batería y cárguela. Guárdela
en un lugar seco y recárguela una vez al
mes. No guarde la batería en un sitio
demasiado frío (a una temperatura inferior
a 0°C) o demasiado caliente (a una tempe-
ratura superior a 30°C).
NOTA:
Antes de guardar la máquina, efectúe las repa-
raciones necesarias.
5TH-9-64 9~ 3/1/05 7:50 PM Page 307

10-1
Model YFM80R
Dimensions:
Overall length 1,537 mm
Overall width 841 mm
Overall height 940 mm
Seat height 669 mm
Wheelbase 1,030 mm
Ground clearance 100 mm
Minimum turning radius 2,400 mm
Basic weight:
With oil and full fuel tank 116 kg
Engine:
Type Air-cooled 4-stroke, SOHC
Cylinder arrangement Single cylinder, forward-inclined
Displacement 79 cm
3
Bore × Stroke 47.0 ×45.6 mm
Compression ratio 9.6 : 1
Starting system Electric starter
Lubrication system Wet sump
EBU00428
SPECIFICATIONS
5TH-9-64 9~ 3/1/05 7:50 PM Page 308

10-2
10
MODEL YFM80R
Engine oil:
Type
Recommended engine oil classification: API Service SE, SF, SG type or higher
Quantity:
Periodic oil change 0.80 L
cC
In order to prevent clutch slippage (since the
engine oil also lubricates the clutch), do not
mix any chemical additives. Do not use oils
with a diesel specification of “CD” or oils of a
higher quality than specified. In addition, do
not use oils labeled “ENERGY CONSERVING
II” or higher.
–20° 10° 20° 30° 40°
10W30
10W40
20W40
20W5050°C
0° –10°
5W30
15W40
5TH-9-64 9~ 3/1/05 7:50 PM Page 309

10-3
Model YFM80R
Final gear oil:
Type SAE 80API “GL-4” Hypoid gear oil
Quantity:
Total amount 0.12 L
Air filter: Wet type element
Fuel:
Type Unleaded gasoline only
For Europe: Regular Unleaded gasoline only
with a research octane number of
91 or higher
Tank capacity 6.8 L
Reserve amount 0.9 L
Carburetor:
Type/manufacturer VM16SH/MIKUNI
Spark plug:
Type/manufacturer CR7HSA/NGK
Gap 0.6–0.7 mm
Clutch type: Wet, multiple-disc automatic
5TH-9-64 9~ 3/1/05 7:50 PM Page 310

10-4
Model YFM80R
Transmission:
Primary reduction system Spur gear
Primary reduction ratio 65/20 (3.250)
Secondary reduction system Shaft drive
Secondary reduction ratio 19/18 ×34/10 (3.588)
Transmission type Constant mesh 3-speed
Operation Left foot operation
Gear ratio:
1st 39/11 (3.545)
2nd 35/17 (2.059)
3rd 31/22 (1.409)
Chassis:
Frame type Steel tube
Caster angle 1°
Trail 3.8 mm
Tire:
Type Tubeless
Size: Front AT18 ×7-7
: Rear AT18 ×8-7
Manufacturer/type:
Front DUNLOP/KT586
Rear DUNLOP/KT587
5TH-9-64 9~ 3/1/05 7:50 PM Page 311

10-5
Model YFM80R
Brake:
Front brake type Drum brake
Operation Right hand operation
Rear brake type Drum brake
Operation Left hand and right foot operation
Suspension:
Front Leading arm
Rear Swingarm
Shock absorber:
Front Coil spring/Oil damper
Rear Coil spring/Oil damper
Wheel travel:
Front wheel travel 57 mm
Rear wheel travel 56 mm
Electrical:
Ignition system C.D.I.
Charging system A.C. magneto
Battery type/voltage, capacity 12N7D-3B/12V, 7Ah
Indicator light voltage, wattage ×quantity:
Neutral 12V, 1.7W ×1
Fuse: 5A
5TH-9-64 9~ 3/1/05 7:50 PM Page 312

10-6
FBU00428
CARACTÉRISTIQUES TECHNIQUES
Modèle YFM80R
Dimensions:
Longueur hors-tout 1.537 mm
Largeur hors-tout 841 mm
Hauteur hors-tout 940 mm
Hauteur de la selle 669 mm
Empattement 1.030 mm
Garde au sol 100 mm
Rayon de braquage minimal 2.400 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 116 kg
Moteur:
Type 4 temps essence refroidissement par air, SOHC
Disposition des cylindres Monocylindre, incliné
Cylindrée 79 cm
3
Alésage ×course 47,0 ×45,6 mm
Taux de compression 9,6 : 1
Système de démarrage Electrique
Système de graissage Carter humide
5TH-9-64 9~ 3/1/05 7:50 PM Page 313

10-7
Modèle YFM80R

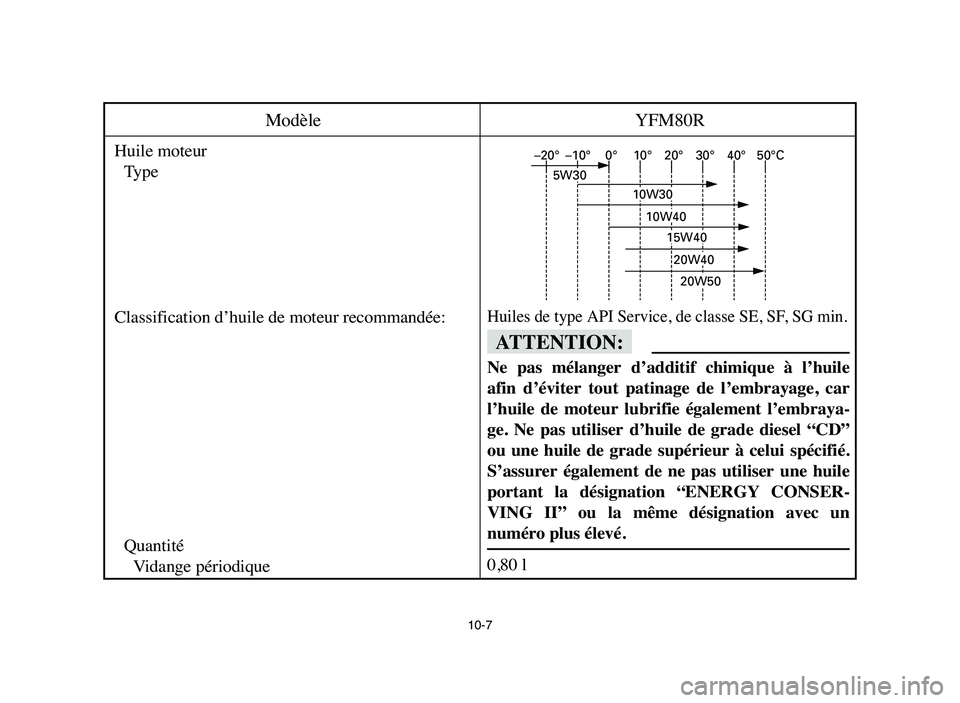

Huile moteur
Type
Classification d’huile de moteur recommandée:
Quantité
Vidange périodique
Huiles de type API Service, de classe SE, SF, SG min.
fF
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile de moteur lubrifie également l’embraya-
ge. Ne pas utiliser d’huile de grade diesel “CD”
ou une huile de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile
portant la désignation “ENERGY CONSER-
VING II” ou la même désignation avec un
numéro plus élevé.
0,80 l
–20° 10° 20° 30° 40°
10W30
10W40
20W40
20W5050°C
0° –10°
5W30
15W40
5TH-9-64 9~ 3/1/05 7:50 PM Page 314
