8Toujours recourir aux techniques recomman-
dées si le VTT cale ou recule lors de l’ascen-
sion d’une colline. Pour éviter de caler, sélec-
tionner la vitesse appropriée et maintenir une
allure stable lors de l’ascension d’une colline.
Si le VTT cale ou roule en arrière, recourir à
la technique spéciale de freinage décrite dans
ce manuel. Descendre du côté amont du véhi-
cule ou, si le VTT est dirigé droit vers
l’amont, descendre d’un des côtés. Tourner le
VTT et l’enfourcher, en suivant le procédé
décrit dans ce manuel.
8Toujours repérer les obstacles avant de rouler
sur un terrain inconnu.
8Toujours éviter les obstacles de grande taille,
tels que des rochers ou des arbres renversés.
Recourir aux techniques de traversée d’obs-
tacles décrites dans ce manuel.
8Être particulièrement vigilant lorsque le véhi-
cule patine ou glisse. Apprendre à contrôler le
patinage ou le glissement en s’exerçant à des
vitesses lentes et sur une surface uniforme et
de niveau. Sur des surfaces extrêmement glis-
santes, telles que de la glace, rouler lentement
et être très prudent afin de limiter le risque de
perte de contrôle du véhicule.8Siga siempre los procedimientos adecuados
si se cala el motor o el vehículo rueda hacia
atrás mientras sube una pendiente. Cuando
suba una pendiente, utilice la marcha ade-
cuada y mantenga una velocidad uniforme
para evitar que se cale el motor. Si se cala
éste o el vehículo rueda hacia atrás, siga el
procedimiento especial de frenado descrito
en este manual. Apéese por el lado ascen-
dente si está en sentido oblicuo o perpendicu-
lar a la pendiente, o por cualquiera de los
lados si sube en línea recta hacia la cima.
Gire el ATV y monte de nuevo siguiendo el
procedimiento descrito en este manual.
8Antes de conducir en una zona desconocida,
compruebe siempre si hay obstáculos.
8No trate nunca de superar obstáculos gran-
des, tales como rocas o árboles caídos. Siga
siempre los procedimientos indicados en este
manual para conducir sobre obstáculos.
8Tenga siempre mucho cuidado cuando el vehí-
culo patine o derrape. Aprenda a controlar con
seguridad los derrapes practicando a baja velo-
cidad en terreno liso y horizontal. En superficies
extremadamente resbaladizas, tales como
hielo, circule despacio y sea extremadamente
precavido para evitar el riesgo de perder el
control a causa de un patinazo o un derrape.
5TH-9-64 ~3 3/1/05 7:49 PM Page 49

2-13
8Never operate an ATV in fast flowing water or
in water deeper than that recommended in
this manual. Remember that wet brakes may
have reduced stopping ability. Test your
brakes after leaving water. If necessary, apply
them several times to let friction dry out the
linings.
8Always use the size and type tires specified in
this manual.
8Always maintain proper tire pressure as
described in this manual.
8Never modify an ATV through improper instal-
lation or use of accessories.
5TH-9-64 ~3 3/1/05 7:49 PM Page 50

2-14

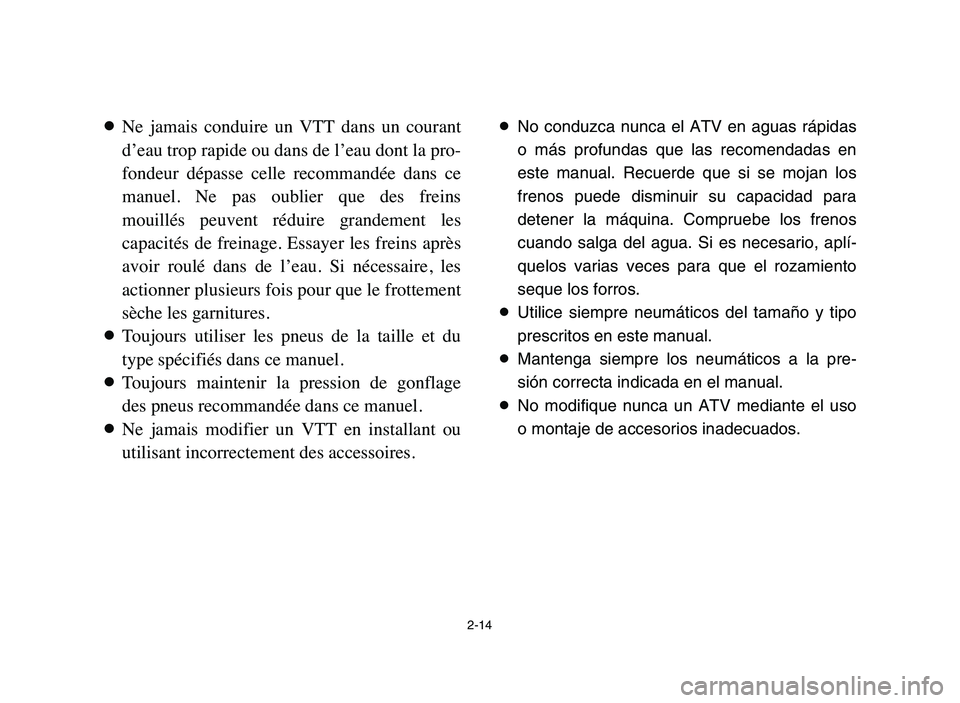

8Ne jamais conduire un VTT dans un courant
d’eau trop rapide ou dans de l’eau dont la pro-
fondeur dépasse celle recommandée dans ce
manuel. Ne pas oublier que des freins
mouillés peuvent réduire grandement les
capacités de freinage. Essayer les freins après
avoir roulé dans de l’eau. Si nécessaire, les
actionner plusieurs fois pour que le frottement
sèche les garnitures.
8Toujours utiliser les pneus de la taille et du
type spécifiés dans ce manuel.
8Toujours maintenir la pression de gonflage
des pneus recommandée dans ce manuel.
8Ne jamais modifier un VTT en installant ou
utilisant incorrectement des accessoires.8No conduzca nunca el ATV en aguas rápidas
o más profundas que las recomendadas en
este manual. Recuerde que si se mojan los
frenos puede disminuir su capacidad para
detener la máquina. Compruebe los frenos
cuando salga del agua. Si es necesario, aplí-
quelos varias veces para que el rozamiento
seque los forros.
8Utilice siempre neumáticos del tamaño y tipo
prescritos en este manual.
8Mantenga siempre los neumáticos a la pre-
sión correcta indicada en el manual.
8No modifique nunca un ATV mediante el uso
o montaje de accesorios inadecuados.
5TH-9-64 ~3 3/1/05 7:49 PM Page 51

2-15
8Never exceed the stated load capacity for an
ATV. Cargo should be properly distributed
and securely attached. Reduce speed and fol-
low instructions in this manual for carrying
cargo or pulling a trailer. Allow greater dis-
tance for braking.
w
8Always turn off the engine when refueling.
8Do not refuel right after the engine has
been running and is still very hot.
8Do not spill gasoline on the engine or
exhaust pipe/muffler when refueling.
Never refuel while smoking, or while in the
vicinity of sparks, open flames, or other
sources of ignition such as the pilot lights
of water heaters and clothes dryers.
Gasoline can catch fire. You could be
burned.
5TH-9-64 ~3 3/1/05 7:49 PM Page 52

2-16
8Ne pas dépasser la capacité de charge déter-
minée pour le VTT. Le chargement doit être
correctement distribué sur le véhicule et bien
attaché. Réduire la vitesse et suivre les ins-
tructions données dans ce manuel pour trans-
porter un chargement ou tirer une remorque.
Prévoir une plus grande distance de freinage.
XG
8 8
Toujours couper le moteur avant de faire le
plein.
8 8
Ne pas faire le plein juste après avoir fait
tourner le moteur et tant qu’il est encore
très chaud.
8 8
Ne pas verser d’essence sur le moteur ou le
tuyau d’échappement/silencieux lors du
remplissage. Ne jamais effectuer le plein à
proximité d’étincelles, de flammes ou
d’autres sources de chaleur, telles que les
chauffe-eau et séchoirs. Ne pas fumer.
L’essence est un produit inflammable. Il y a
risque de brûlures.
8No sobrepase nunca la capacidad de carga
especificada para el ATV. La carga deberá ir
convenientemente distribuida y sujeta.
Reduzca la velocidad y siga las instrucciones
del manual cuando tenga que transportar car-
gas o efectuar un remolque. Observe una dis-
tancia de frenado mayor.
XR
8Pare siempre el motor cuando vaya a
repostar.
8No reposte si el motor ha estado funcio-
nando y se encuentra aún muy caliente.
8Durante el repostaje no derrame gasolina
sobre el motor, el tubo de escape o el
silenciador. No reposte nunca cuando esté
fumando o en las proximidades de chis-
pas, llamas de fuego u otras fuentes de
ignición tales como luces de control de
calentadores de agua o secadoras de
ropa. La gasolina podría incendiarse y
provocarle quemaduras.
5TH-9-64 ~3 3/1/05 7:49 PM Page 53

2-17
8When transporting the machine in another
vehicle, be sure it is kept upright and that
the fuel cock is in the “OFF” position.
Otherwise, fuel may leak out of the carbu-
retor or fuel tank.
8Gasoline is poisonous. If you should swal-
low some gasoline or inhale a lot of gaso-
line vapor, or get some gasoline in your
eyes, see your doctor immediately. If
gasoline spills on your skin, wash with
soap and water. If gasoline spills on your
clothing, change your clothes.
w
Always operate your ATV in an area with
adequate ventilation. Never start or run the
engine in a closed area. Exhaust fumes are
poisonous and may cause loss of con-
sciousness and death within a short time.
5TH-9-64 ~3 3/1/05 7:49 PM Page 54

2-18
8 8
Lors du transport de l’engin dans un autre
véhicule, veiller à le garder bien droit et à
ce que le robinet de carburant soit sur
“OFF”. Du carburant pourrait fuir du car-
burateur ou du réservoir.
8 8
L’essence est toxique. Consulter immédia-
tement un médecin en cas d’ingestion
d’essence, d’inhalation excessive de vapeur
d’essence ou d’éclaboussures d’essence
dans les yeux. Si de l’essence se répand sur
la peau, laver au savon et à l’eau. Si de
l’essence se répand sur les vêtements, les
changer sans tarder.
XG
Toujours faire fonctionner le véhicule dans
un endroit correctement aéré. Ne jamais
démarrer ou faire tourner le moteur dans un
endroit clos. Les gaz d’échappement sont
toxiques et peuvent entraîner très rapidement
une syncope et la mort.
8Cuando transporte la máquina en otro vehí-
culo, asegúrese de que se mantenga verti-
cal y que el grifo de combustible se encuen-
tre en posición “OFF” (Cerrado). De lo con-
trario, podrían producirse fugas en el carbu-
rador o en el depósito de combustible.
8La gasolina es venenosa. En caso de inges-
tión de gasolina, inhalación abundante de
sus vapores o salpicaduras del combustible
en los ojos, acuda al médico inmediatamen-
te. Si se le derramara gasolina sobre la piel,
lávesela con agua y jabón. Si el derrame se
produjera sobre la ropa, cámbiese.
XR
Conduzca siempre el ATV en una zona debi-
damente ventilada. No arranque ni tenga en
marcha el motor en un local cerrado. Los
gases del escape son venenosos y pueden
provocar la pérdida del conocimiento e
incluso la muerte en poco tiempo.
5TH-9-64 ~3 3/1/05 7:49 PM Page 55

3-1
EBU00032

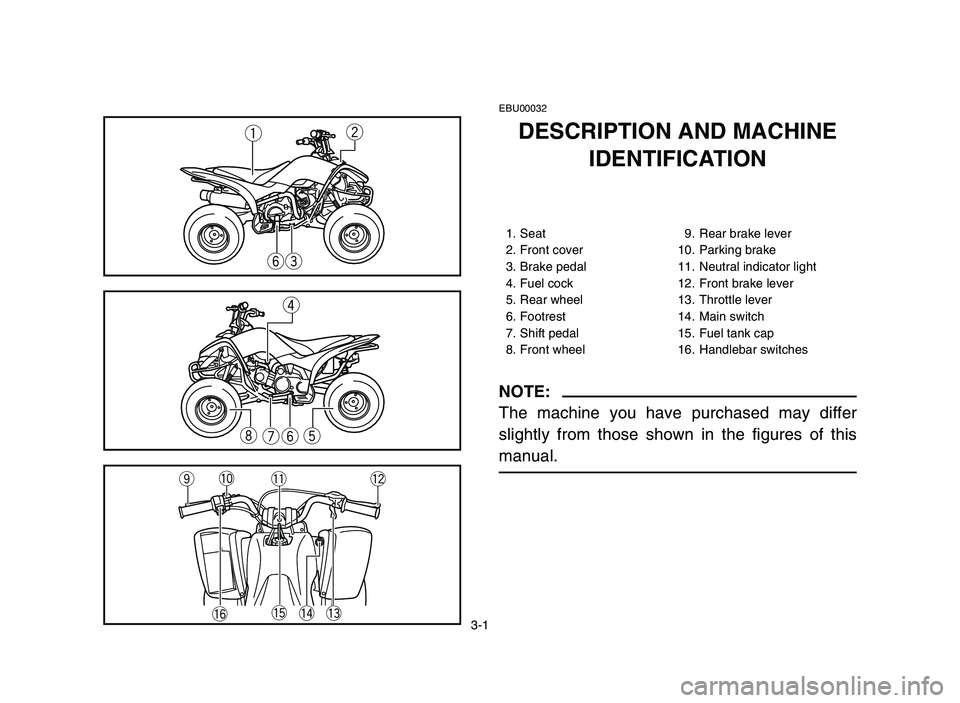

DESCRIPTION AND MACHINE
IDENTIFICATION
1. Seat 9. Rear brake lever
2. Front cover 10. Parking brake
3. Brake pedal 11. Neutral indicator light
4. Fuel cock 12. Front brake lever
5. Rear wheel 13. Throttle lever
6. Footrest 14. Main switch
7. Shift pedal 15. Fuel tank cap
8. Front wheel 16. Handlebar switches
NOTE:
The machine you have purchased may differ
slightly from those shown in the figures of this
manual.
qw
e y
o!0
!1 !2
!3 !4 !5
!6
r
t
y u i
5TH-9-64 ~3 3/1/05 7:49 PM Page 56

3-2
FBU00032

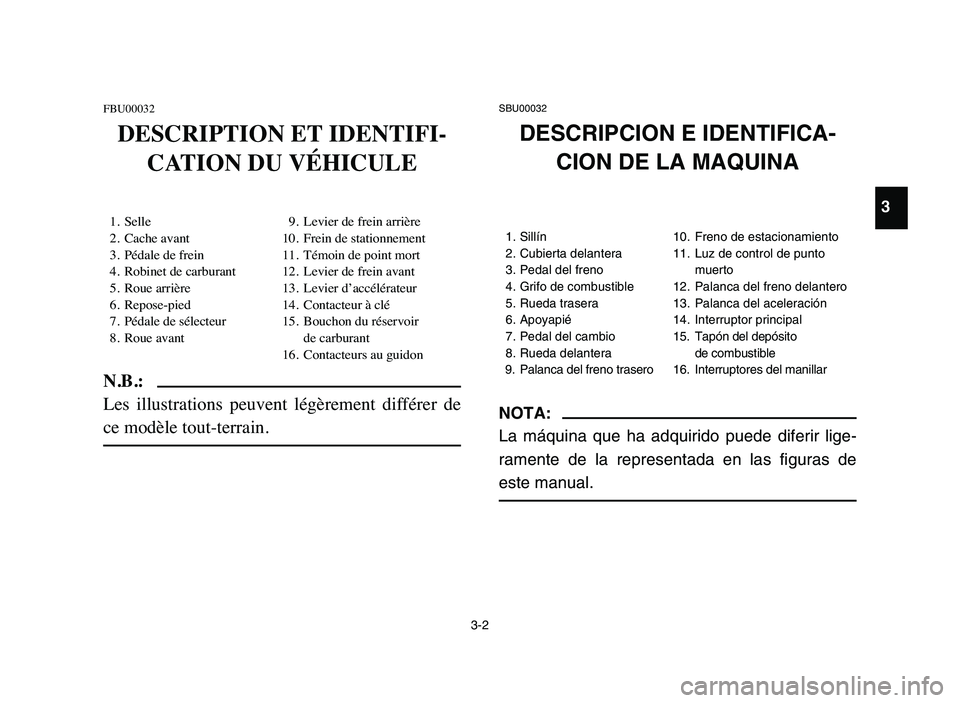

DESCRIPTION ET IDENTIFI-
CATION DU VÉHICULE
1. Selle 9. Levier de frein arrière
2. Cache avant 10. Frein de stationnement
3. Pédale de frein 11. Témoin de point mort
4. Robinet de carburant 12. Levier de frein avant
5. Roue arrière 13. Levier d’accélérateur
6. Repose-pied 14. Contacteur à clé
7. Pédale de sélecteur 15. Bouchon du réservoir
8. Roue avant de carburant
16. Contacteurs au guidon
N.B.:
Les illustrations peuvent légèrement différer de
ce modèle tout-terrain.
SBU00032
DESCRIPCION E IDENTIFICA-
CION DE LA MAQUINA
1. Sillín 10. Freno de estacionamiento
2. Cubierta delantera 11. Luz de control de punto
3. Pedal del freno muerto
4. Grifo de combustible 12. Palanca del freno delantero
5. Rueda trasera 13. Palanca del aceleración
6. Apoyapié14. Interruptor principal
7. Pedal del cambio 15. Tapón del depósito
8. Rueda delantera de combustible
9. Palanca del freno trasero 16. Interruptores del manillar
NOTA:
La máquina que ha adquirido puede diferir lige-
ramente de la representada en las figuras de
este manual.
3
5TH-9-64 ~3 3/1/05 7:49 PM Page 57

3-3
EBU00600
Identification number records
Record the key identification number, vehicle
identification number and model label informa-
tion in the spaces provided for assistance when
ordering spare parts from a Yamaha dealer or
for reference in case the vehicle is stolen.
1. KEY IDENTIFICATION NUMBER:
2. VEHICLE IDENTIFICATION NUMBER:
3. MODEL LABEL INFORMATION:
1
6
