YAMAHA YFM80R 2007 Manuale de Empleo (in Spanish)

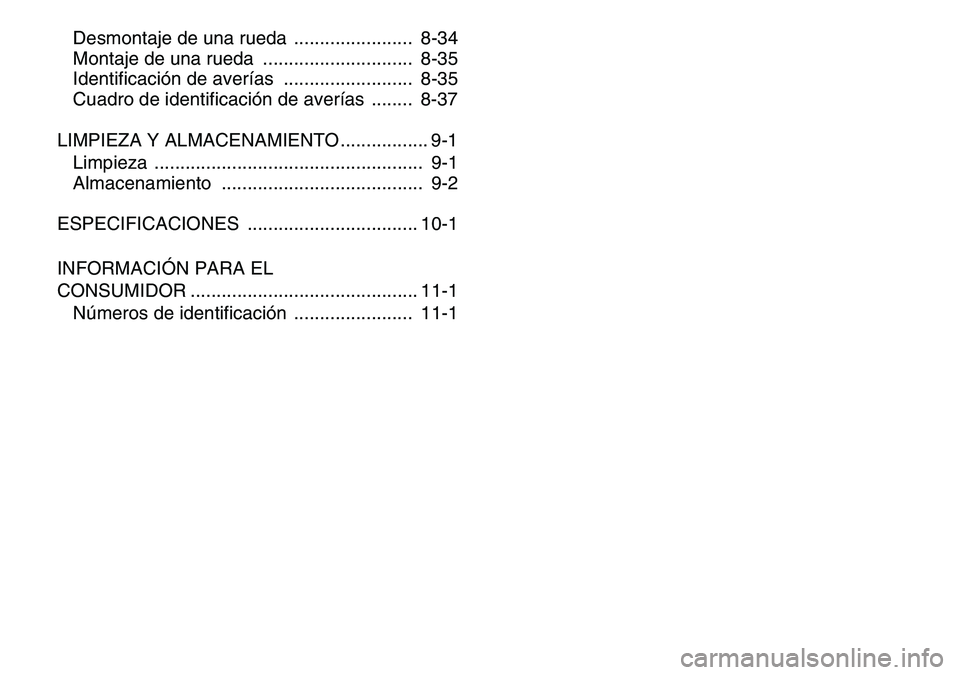

Desmontaje de una rueda ....................... 8-34
Montaje de una rueda ............................. 8-35
Identificación de averías ......................... 8-35
Cuadro de identificación de averías ........ 8-37
LIMPIEZA Y ALMACENAMIENTO ................. 9-1
Limpieza .................................................... 9-1
Almacenamiento ....................................... 9-2
ESPECIFICACIONES ................................. 10-1
INFORMACIÓN PARA EL
CONSUMIDOR ............................................ 11-1
Números de identificación ....................... 11-1

1-1
1
2
3
4
5
6
7
8
9
10
11

SBU17430
INFORMACION RELATIVA A LA SEGURIDAD

INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU17621
EL ATV NO ES UN JUGUETE; SU CONDUC-
CION PUEDE RESULTAR PELIGROSA.

El ATV
se conduce de modo distinto a otros vehículos,
como los coches o las motocicletas. Se puede pro-
ducir rápidamente una colisión o un vuelco, inclu-
so durante maniobras de rutina como giros,
conducción en laderas o paso sobre obstáculos, si
no se toman las debidas precauciones.
Si no sigue estas instrucciones, puede sufrir LE-
SIONES GRAVES O INCLUSO LA MUERTE:

Lea atentamente este manual y todas las eti-
quetas, y siga los procedimientos de manejo
descritos.

No conduzca nunca un ATV sin la instrucción
adecuada.

Siga siempre las recomendaciones en cuanto a
la edad:
– Un niño menor de 12 años no debe conducir
nunca un ATV con motor de cilindrada superiora 70 cc.
– Un niño menor de 16 años no debe conducir
nunca un ATV con motor de cilindrada superior
a 90 cc.

No permita que un niño menor de 16 años ma-
neje un ATV sin la supervisión de un adulto, ni
que utilice el vehículo de forma continuada si ca-
rece de la destreza suficiente para manejarlo
con seguridad.

No lleve nunca un pasajero en el ATV.

Evite siempre manejar un ATV por superficies
pavimentadas, incluidas aceras, caminos parti-
culares, calles y estacionamientos.

Nunca conduzca un ATV por una vía pública,
carretera o autopista.

Esté alerta ante la posible presencia de otros
vehículos cuando conduzca por calles o carrete-
ras no pavimentadas. Asegúrese de conocer las
leyes y reglamentaciones del país antes de cir-
cular por calles o carreteras públicas sin pavi-
mentar.

1-2
1
2
3
4
5
6
7
8
9
10
11


No conduzca nunca el ATV sin llevar un casco
de motociclista homologado de su talla. Deberá
llevar, asimismo, protección ocular (gafas o vi-
sera de seguridad), guantes, botas, una cha-
queta o camisa de manga larga y pantalones
largos.

No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.

No conduzca nunca a velocidades excesivas
para su destreza o para las condiciones reinan-
tes. Circule siempre a una velocidad adecuada
al terreno, la visibilidad, las condiciones de ma-
nejo y su experiencia.

No intente hacer acrobacias, saltos ni otras ma-
niobras peligrosas.

Inspeccione siempre el ATV cada vez que vaya
a utilizarlo para asegurarse de que se encuentra
en condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos de
inspección y mantenimiento indicados en este
manual.

Durante la conducción, mantenga siempre las
manos en el manillar y los pies sobre las estribe-
ras.

Circule siempre despacio y sea especialmente
prudente cuando conduzca sobre terreno con elque no esté familiarizado. Durante el manejo del
ATV esté siempre atento a cualquier cambio en
las condiciones del terreno.

No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo hasta
que haya aprendido y practicado las destrezas
necesarias para controlar el ATV sobre tales te-
rrenos. Observe siempre la máxima precaución
en este tipo de terrenos.

Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de efectuarlos a velo-
cidades superiores. No gire nunca a excesiva
velocidad.

No conduzca el ATV en pendientes demasiado
pronunciadas para la máquina o para su pericia.
Practique en pendientes más suaves antes de
intentarlo en las empinadas.

Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual. Estudie cuidadosamente el terreno an-
tes de empezar a subir una pendiente. No suba
nunca pendientes con terreno demasiado suelto
o resbaladizo. Desplace su peso hacia delante.
No acelere bruscamente ni efectúe cambios de
marcha repentinos. No corone nunca una pen-

1-3
1
2
3
4
5
6
7
8
9
10
11

diente a toda velocidad.

Para bajar pendientes o frenar en las mismas,
observe siempre los procedimientos adecuados
que se indican en este manual. Estudie a fondo
el terreno antes de comenzar a bajar la pendien-
te. Desplace su peso hacia atrás. No baje nunca
una pendiente a toda velocidad. Evite bajar pen-
dientes en un ángulo que obligue a inclinar mu-
cho el vehículo hacia un lado. Baje la pendiente
en línea recta siempre que sea posible.

Para cruzar una pendiente, siga siempre los
procedimientos adecuados que se indican en
este manual. Evite las pendientes de superficie
excesivamente suelta o resbaladiza. Desplace
su peso hacia el lado del ATV correspondiente
a la parte ascendente. No intente girar en redon-
do en una pendiente mientras no domine la téc-
nica de giro en terreno llano descrita en este
manual. Evite cruzar pendientes pronunciadas
en la medida de lo posible.

Siga siempre los procedimientos adecuados si
se cala el motor o el vehículo rueda hacia atrás
mientras sube una pendiente. Para evitar la pa-
rada del motor, utilice la marcha adecuada y
mantenga una velocidad constante cuando
suba una pendiente. Si el vehículo se cala o rue-da hacia atrás, siga el procedimiento especial
de frenado descrito en este manual. Apéese por
el lado ascendente si está en sentido oblicuo o
perpendicular a la pendiente, o por cualquiera
de los lados si sube en línea recta hacia la cima.
Gire el ATV y monte de nuevo siguiendo el pro-
cedimiento descrito en este manual.

Antes de conducir en una zona desconocida,
compruebe siempre si hay obstáculos.

No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siempre
los procedimientos indicados en este manual
para conducir sobre obstáculos.

Tenga siempre mucho cuidado cuando el vehí-
culo patine o derrape. Aprenda a controlar con
seguridad los derrapes practicando a baja velo-
cidad en terreno llano y horizontal. En superfi-
cies extremadamente resbaladizas, tales como
hielo, circule despacio y sea extremadamente
precavido para evitar el riesgo de perder el con-
trol a causa de un patinazo o un derrape.

No conduzca nunca el ATV en aguas rápidas ni
más profundas que las recomendadas en este
manual. Recuerde que si se mojan los frenos
puede disminuir su capacidad para detener la
máquina. Compruebe los frenos cuando salga

1-4
1
2
3
4
5
6
7
8
9
10
11

del agua. Si es necesario, frene varias veces
para que el rozamiento seque los forros.

Utilice siempre neumáticos del tamaño y tipo es-
pecificados en este manual.

Mantenga siempre los neumáticos a la presión
correcta indicada en el manual.

No modifique nunca un ATV mediante el uso ni
el montaje de accesorios inadecuados.

No sobrepase nunca la capacidad de carga es-
pecificada para el ATV. La carga deberá ir con-
venientemente distribuida y sujeta. Reduzca la
velocidad y siga las instrucciones del manual
cuando tenga que transportar cargas o efectuar
un remolque. Mantenga una distancia de frena-
do mayor.
ADVERTENCIA

SWB00061

Pare siempre el motor cuando esté respos-
tando.

No reposte si el motor ha estado funcionan-
do y se encuentra aún muy caliente.

Durante el repostaje no derrame gasolina so-
bre el motor, el tubo de escape o el silencia-
dor. No reposte nunca cuando esté fumando
o en las proximidades de chispas, llamas
desnudas u otras fuentes de ignición talescomo luces de control de calentadores de
agua o secadores de ropa. La gasolina po-
dría incendiarse y provocarle quemaduras.

Cuando transporte el ATV en otro vehículo,
asegúrese de que se mantenga vertical y de
que el grifo de combustible se encuentre en
posición “OFF” (cerrado). De lo contrario,
podrían producirse fugas en el carburador o
en el depósito de combustible.

La gasolina es venenosa. En caso de inges-
tión de gasolina, inhalación abundante de
sus vapores o salpicaduras del combustible
en los ojos, busque ayuda médica inmedia-
tamente. Si se le derramara gasolina sobre la
piel, lávesela con agua y jabón. Si el derrame
se produjera sobre la ropa, cámbiese.

1-5
1
2
3
4
5
6
7
8
9
10
11
ADVERTENCIA

SWB00070
Conduzca siempre el ATV en una zona debida-
mente ventilada. No arranque ni tenga en mar-
cha el motor en un local cerrado. Los humos
del escape son tóxicos y pueden provocar la
pérdida del conocimiento y la muerte de forma
muy rápida.

2-1
12
3
4
5
6
7
8
9
10
11

SBU17660

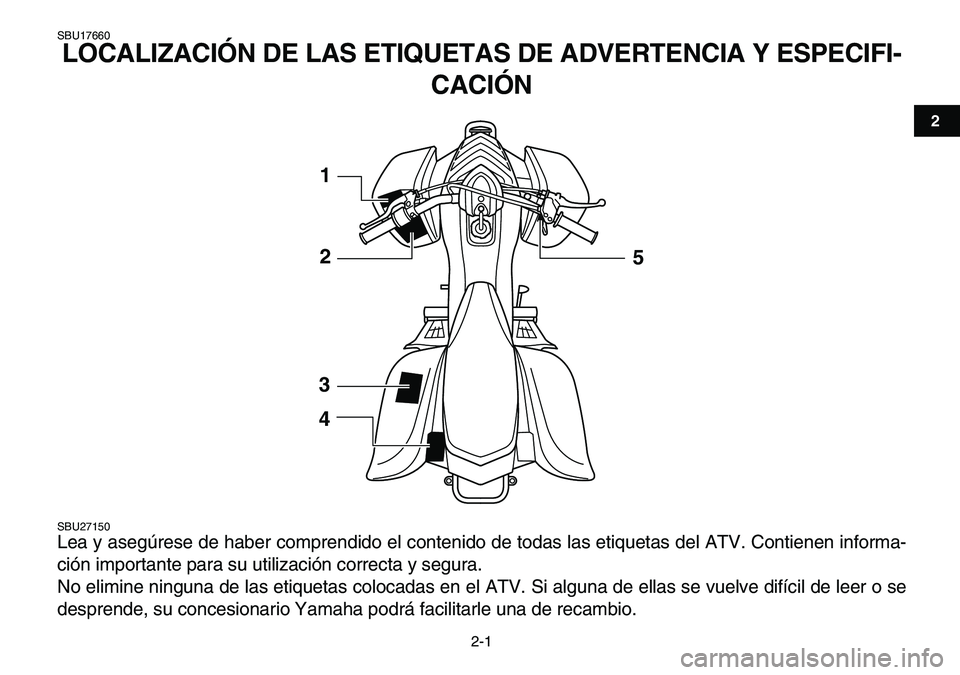

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFI-
CACIÓN
SBU27150
Lea y asegúrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ción importante para su utilización correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitarle una de recambio.
1
2
3
45

2-2
12
3
4
5
6
7
8
9
10
11
Para Europa
GB
D
E
F
I
NL
P
S
Before you operate this vehicle,
read the owner’s manual.Lesen Sie die Bedienungsanleitung
bevor Sie dieses Fahrzeug fahren.Antes de conducir este vehículo,
lea el Manual del Propietario.
Lire le manuel du propriétaire avantd’utiliser ce véhicule.Prima di usare il veicolo,
leggete il manuale di istruzioni.
Voor het gebruik van dit voertuigde handleiding met aandacht lezen.Antes de utilizar este veículo,
leia o manual do proprietário.
Innan du kör detta fordon,läs handboken.
5FK-21568-00
5
GB
D
E
FI
NL
P
S Set with tires cold.
Bei kalten Reifen.
Ajuste con los
neum‡ticos en fr’o.
Pneus ˆ froid.Impostare a pneumatici
freddi.
Wanneer de banden
koud zijn.
Regular com pneus
frios.
StŠll in med kalla dŠck. 20 kPa
0.20 kgf/cm
2
2.9 psi20 kPa
0.20 kgf/cm
2
2.9 psi5YF-21696-M0
YAMAHA MOTOR CO., LTD.
SHIZUOKA JAPANp
4GB-2155A-00
5FK-2151H-00
<
125NE-21697-00
1
23
4

2-3
12
3
4
5
6
7
8
9
10
11
Para Oceanía
WARNING
IMPROPER TIRE PRESSURE OR OVERLOADING CAN
CAUSE LOSS OF CONTROL.
LOSS OF CONTROL CAN RESULT IN SEVERE
INJURY OR DEATH.
OPERATING TIRE PRESSURE : Set with tires cold
9Recommended
:FRONT
:20
kPa,{
0.20kgf/cm
2}
2.9 psi
REAR
:20
kPa,{
0.20kgf/cm
2}
2.9 psi
9Minimum
:FRONT
:17
kPa,{
0.17kgf/cm
2}
2.5 psi
REAR
:17
kPa,{
0.17kgf/cm
2}
2.5 psi
9Never set tire pressure below minimum.
It could cause the tire to dislodge from the rim.LOADING9Maximum Vehicle Load:
95 kg,(209 lbs).
Includes weight of operator, cargo and accessories.
4EM-21696-11
1
Improper ATV use can result in SEVERE
INJURY or DEATH.ALWAYS USE
NEVER USE
NEVER CARRYNEVER USE
AN APPROVED ON PUBLIC PASSENGERS WITH DRUGS
HELMET AND ROADS
OR ALCOHOL
PROTECTIVE
GEAR
NEVER
operate :
9 without proper training or instruction.9 at speeds too fast for your skills or
the conditions.9 on public roads-a collision can occur
with another vehicle.9 with a passenger-passengers affect balance
and steering and increase risk
of losing control.ALWAYS :9 use proper riding techniques to avoid
vehicle overturns on hills and rough terrainand it turns.9 avoid paved surfaces-pavement mayseriously affect handling and control.LOCATE AND READ OWNER'S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
5FE-21568-11
WARNINGUNDER12
Operating this ATV if you are under
the age of12increases your chance
of severe injury or death.
NEVERpermit children under age 12
to operate this ATV. Adult supervision required for children
under age16.
WARNINGNEVER ride as a
passenger.Passengers can causea loss of control,resulting in SEVEREINJURY or DEATH.
4EM-21697-31
5FE-2151H-01
23
4

3-1
1
23
4
5
6
7
8
9
10
11

SBU17680

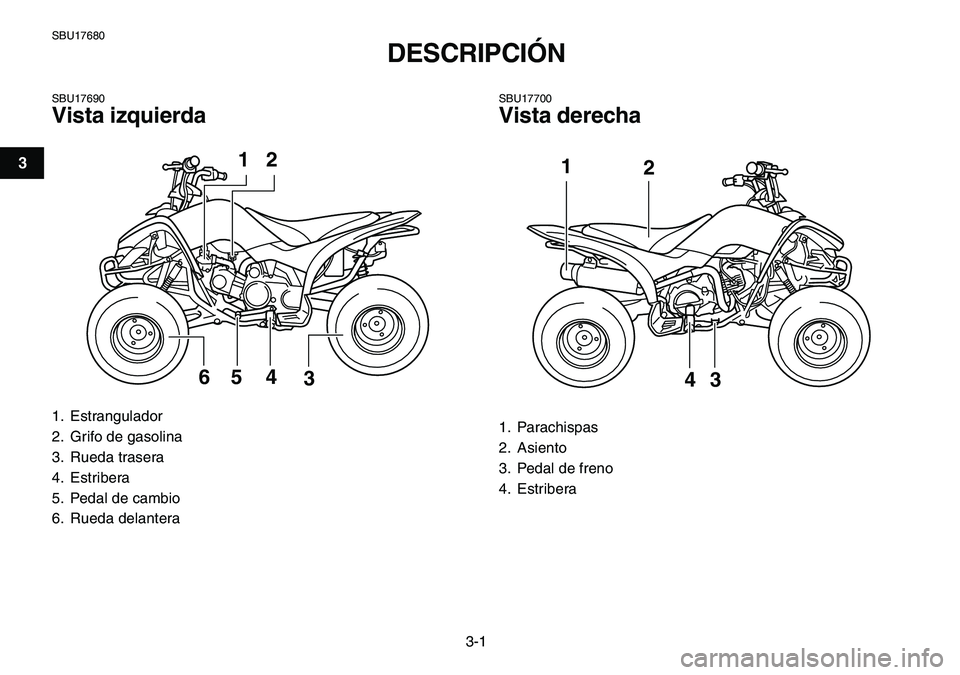

DESCRIPCIÓN
SBU17690
Vista izquierda
SBU17700
Vista derecha
1. Estrangulador
2. Grifo de gasolina
3. Rueda trasera
4. Estribera
5. Pedal de cambio
6. Rueda delantera
2
65 4
3
1

1. Parachispas
2. Asiento
3. Pedal de freno
4. Estribera
2 1
43
