YAMAHA YFM80R 2007 Manuale de Empleo (in Spanish)

This A
MANUAL DEL PROPIETARIO
5TH-28199-65
YFM80RW
MANUEL DU PROPRIÉTAIREOWNER’S MANUAL

PRINTED IN JAPAN
2006.04-0.2x1 !
(E,F,S)
YAMAHA MOTOR CO., LTD.

This A
5TH-28199-65-S0
YFM80RW
MANUAL DEL PROPIETARIO

SBU17170

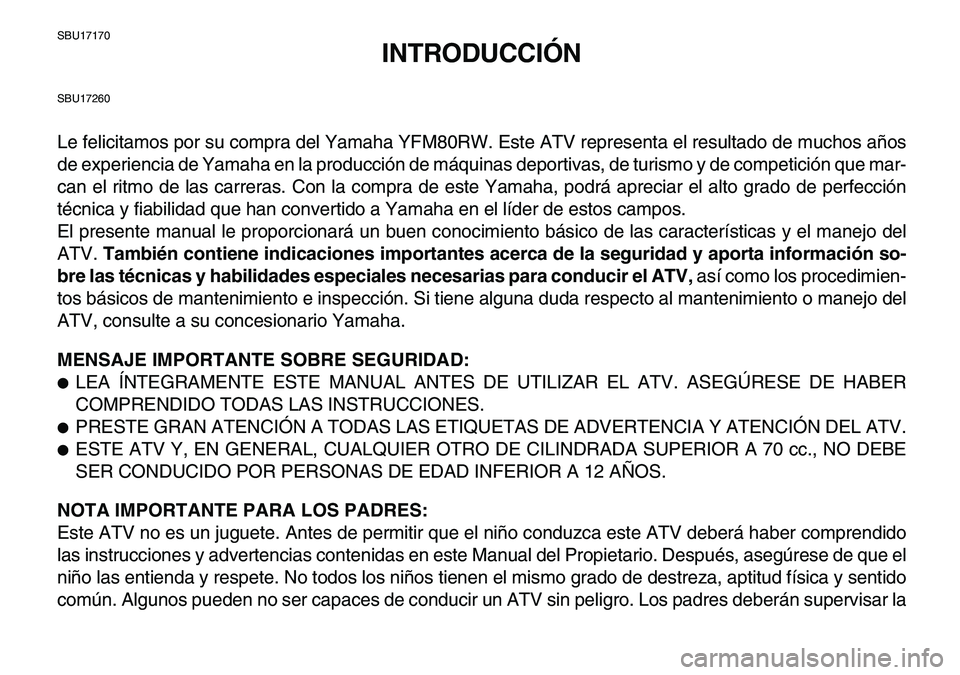

INTRODUCCIÓN
SBU17260
Le felicitamos por su compra del Yamaha YFM80RW. Este ATV representa el resultado de muchos años
de experiencia de Yamaha en la producción de máquinas deportivas, de turismo y de competición que mar-
can el ritmo de las carreras. Con la compra de este Yamaha, podrá apreciar el alto grado de perfección
técnica y fiabilidad que han convertido a Yamaha en el líder de estos campos.
El presente manual le proporcionará un buen conocimiento básico de las características y el manejo del
ATV.
También contiene indicaciones importantes acerca de la seguridad y aporta información so-
bre las técnicas y habilidades especiales necesarias para conducir el ATV,
así como los procedimien-
tos básicos de mantenimiento e inspección. Si tiene alguna duda respecto al mantenimiento o manejo del
ATV, consulte a su concesionario Yamaha.
MENSAJE IMPORTANTE SOBRE SEGURIDAD:


LEA ÍNTEGRAMENTE ESTE MANUAL ANTES DE UTILIZAR EL ATV. ASEGÚRESE DE HABER
COMPRENDIDO TODAS LAS INSTRUCCIONES.

PRESTE GRAN ATENCIÓN A TODAS LAS ETIQUETAS DE ADVERTENCIA Y ATENCIÓN DEL ATV.

ESTE ATV Y, EN GENERAL, CUALQUIER OTRO DE CILINDRADA SUPERIOR A 70 cc., NO DEBE
SER CONDUCIDO POR PERSONAS DE EDAD INFERIOR A 12 AÑOS.
NOTA IMPORTANTE PARA LOS PADRES:
Este ATV no es un juguete. Antes de permitir que el niño conduzca este ATV deberá haber comprendido
las instrucciones y advertencias contenidas en este Manual del Propietario. Después, asegúrese de que el
niño las entienda y respete. No todos los niños tienen el mismo grado de destreza, aptitud física y sentido

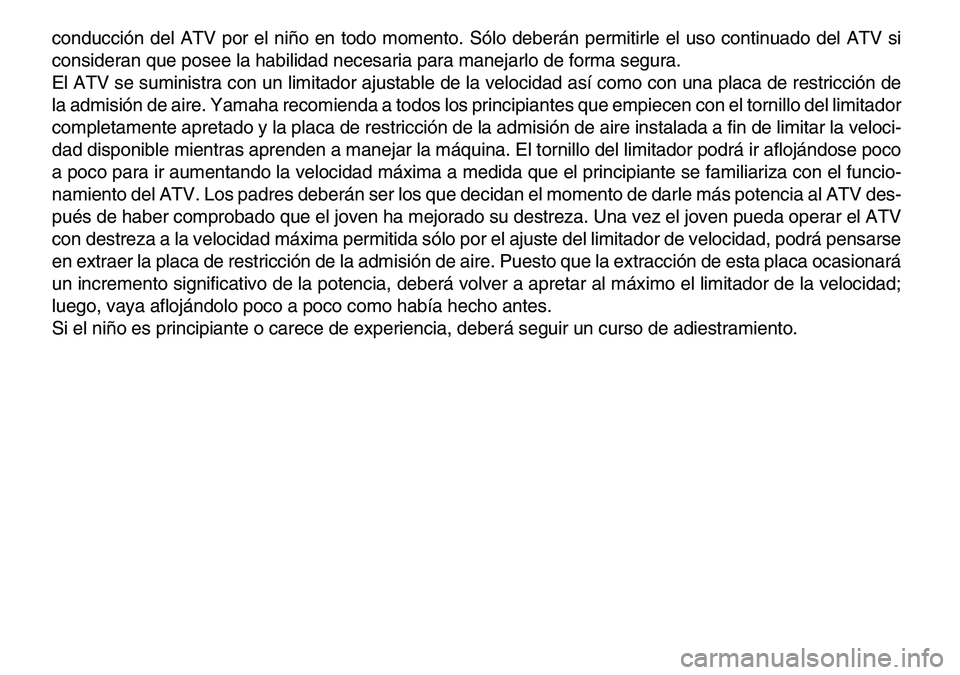

común. Algunos pueden no ser capaces de conducir un ATV sin peligro. Los padres deberán supervisar la

conducción del ATV por el niño en todo momento. Sólo deberán permitirle el uso continuado del ATV si
consideran que posee la habilidad necesaria para manejarlo de forma segura.
El ATV se suministra con un limitador ajustable de la velocidad así como con una placa de restricción de
la admisión de aire. Yamaha recomienda a todos los principiantes que empiecen con el tornillo del limitador
completamente apretado y la placa de restricción de la admisión de aire instalada a fin de limitar la veloci-
dad disponible mientras aprenden a manejar la máquina. El tornillo del limitador podrá ir aflojándose poco
a poco para ir aumentando la velocidad máxima a medida que el principiante se familiariza con el funcio-
namiento del ATV. Los padres deberán ser los que decidan el momento de darle más potencia al ATV des-
pués de haber comprobado que el joven ha mejorado su destreza. Una vez el joven pueda operar el ATV
con destreza a la velocidad máxima permitida sólo por el ajuste del limitador de velocidad, podrá pensarse
en extraer la placa de restricción de la admisión de aire. Puesto que la extracción de esta placa ocasionará
un incremento significativo de la potencia, deberá volver a apretar al máximo el limitador de la velocidad;
luego, vaya aflojándolo poco a poco como había hecho antes.
Si el niño es principiante o carece de experiencia, deberá seguir un curso de adiestramiento.

SBU17330

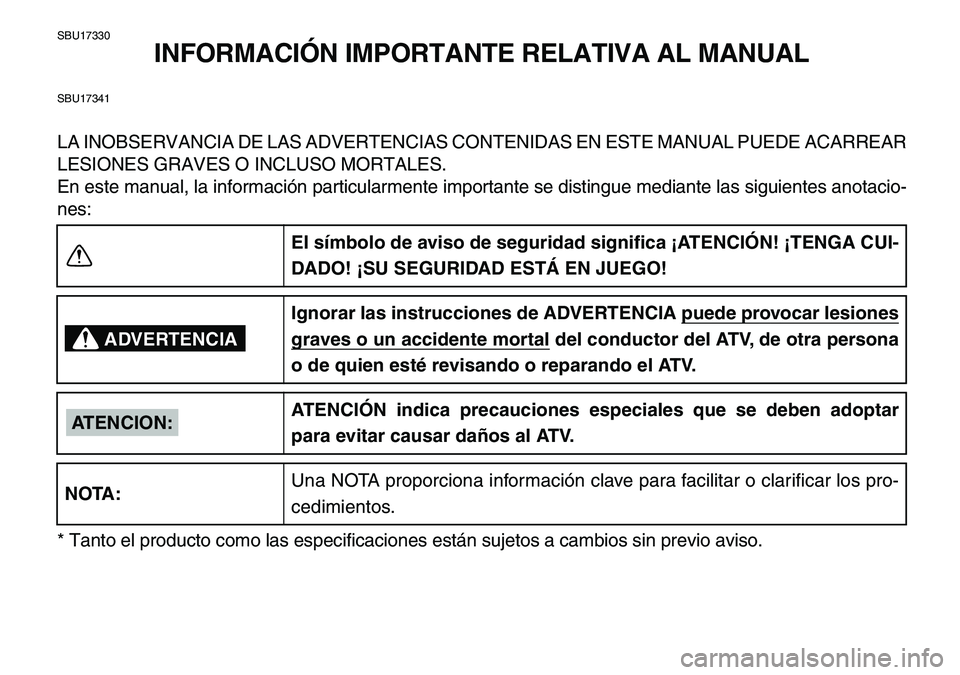

INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SBU17341
LA INOBSERVANCIA DE LAS ADVERTENCIAS CONTENIDAS EN ESTE MANUAL PUEDE ACARREAR
LESIONES GRAVES O INCLUSO MORTALES.
En este manual, la información particularmente importante se distingue mediante las siguientes anotacio-
nes:
* Tanto el producto como las especificaciones están sujetos a cambios sin previo aviso.
El símbolo de aviso de seguridad significa ¡ATENCIÓN! ¡TENGA CUI-
DADO! ¡SU SEGURIDAD ESTÁ EN JUEGO!
Ignorar las instrucciones de ADVERTENCIA puede pr
ovocar lesiones
gra
ves o un accidente mor
tal
del conductor del ATV, de otra persona
o de quien esté revisando o reparando el ATV.
ATENCIÓN indica precauciones especiales que se deben adoptar
para evitar causar daños al ATV.
Una NOTA proporciona información clave para facilitar o clarificar los pro-
cedimientos.
ADVERTENCIA
ATENCION:NOTA:

SBU17350

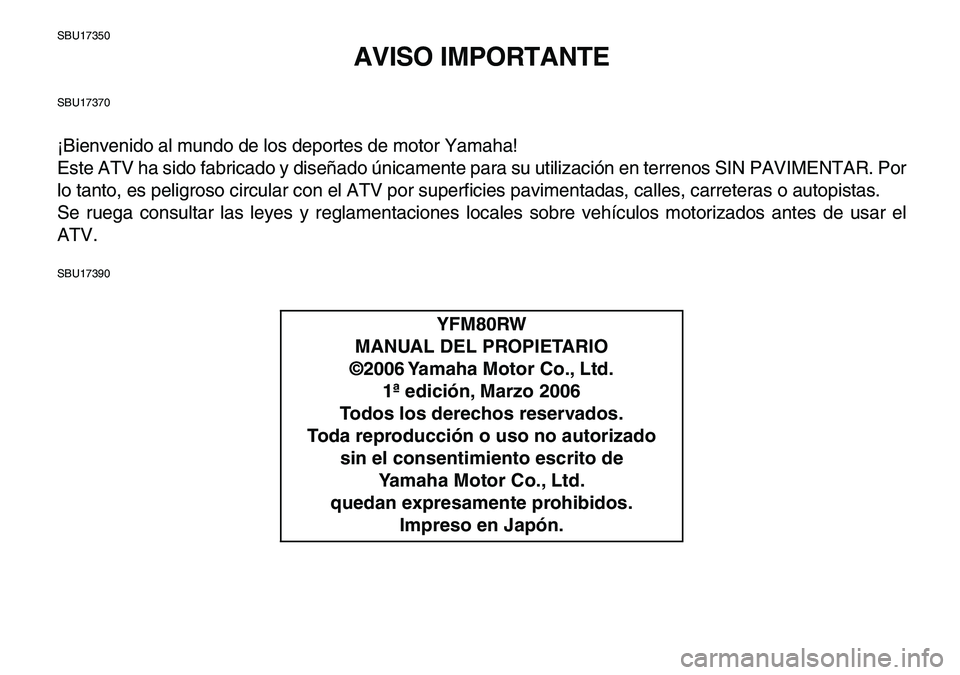

AVISO IMPORTANTE
SBU17370
¡Bienvenido al mundo de los deportes de motor Yamaha!
Este ATV ha sido fabricado y diseñado únicamente para su utilización en terrenos SIN PAVIMENTAR. Por
lo tanto, es peligroso circular con el ATV por superficies pavimentadas, calles, carreteras o autopistas.
Se ruega consultar las leyes y reglamentaciones locales sobre vehículos motorizados antes de usar el
ATV.
SBU17390
YFM80RW
MANUAL DEL PROPIETARIO
©2006 Yamaha Motor Co., Ltd.
1ª edición, Marzo 2006
Todos los derechos reservados.
Toda reproducción o uso no autorizado
sin el consentimiento escrito de
Yamaha Motor Co., Ltd.
quedan expresamente prohibidos.
Impreso en Japón.

SBU17420

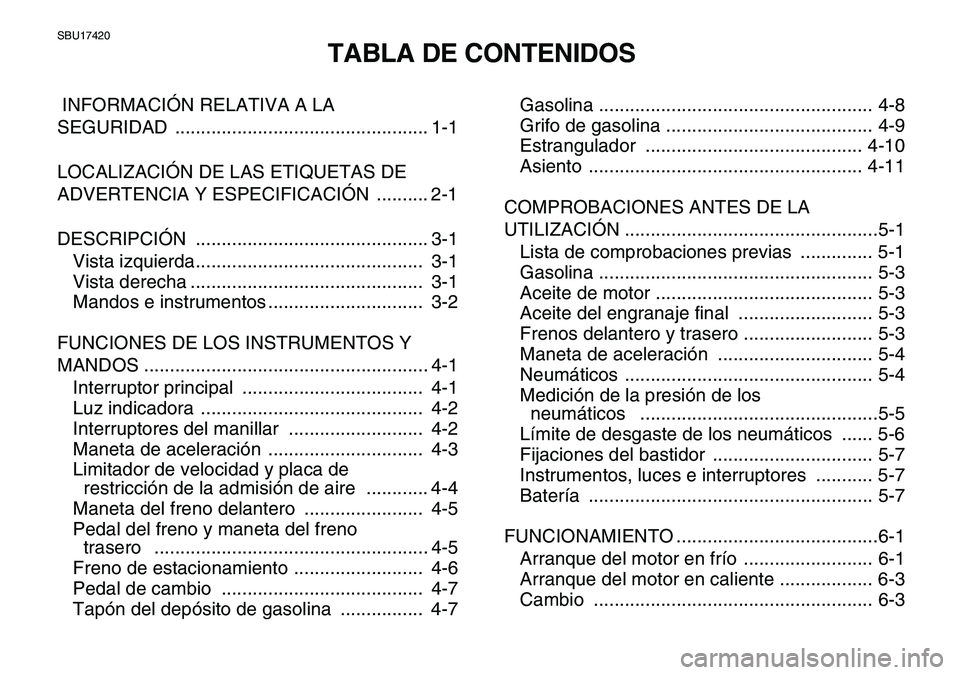

TABLA DE CONTENIDOS
INFORMACIÓN RELATIVA A LA
SEGURIDAD ................................................. 1-1
LOCALIZACIÓN DE LAS ETIQUETAS DE
ADVERTENCIA Y ESPECIFICACIÓN .......... 2-1
DESCRIPCIÓN ............................................. 3-1
Vista izquierda............................................ 3-1
Vista derecha ............................................. 3-1
Mandos e instrumentos .............................. 3-2
FUNCIONES DE LOS INSTRUMENTOS Y
MANDOS ....................................................... 4-1
Interruptor principal ................................... 4-1
Luz indicadora ........................................... 4-2
Interruptores del manillar .......................... 4-2
Maneta de aceleración .............................. 4-3
Limitador de velocidad y placa de
restricción de la admisión de aire ............ 4-4
Maneta del freno delantero ....................... 4-5
Pedal del freno y maneta del freno
trasero ..................................................... 4-5
Freno de estacionamiento ......................... 4-6
Pedal de cambio ....................................... 4-7
Tapón del depósito de gasolina ................ 4-7Gasolina ..................................................... 4-8
Grifo de gasolina ........................................ 4-9
Estrangulador .......................................... 4-10
Asiento ..................................................... 4-11
COMPROBACIONES ANTES DE LA
UTILIZACIÓN .................................................5-1
Lista de comprobaciones previas .............. 5-1
Gasolina ..................................................... 5-3
Aceite de motor .......................................... 5-3
Aceite del engranaje final .......................... 5-3
Frenos delantero y trasero ......................... 5-3
Maneta de aceleración .............................. 5-4
Neumáticos ................................................ 5-4
Medición de la presión de los
neumáticos ..............................................5-5
Límite de desgaste de los neumáticos ...... 5-6
Fijaciones del bastidor ............................... 5-7
Instrumentos, luces e interruptores ........... 5-7
Batería ....................................................... 5-7
FUNCIONAMIENTO .......................................6-1
Arranque del motor en frío ......................... 6-1
Arranque del motor en caliente .................. 6-3
Cambio ...................................................... 6-3

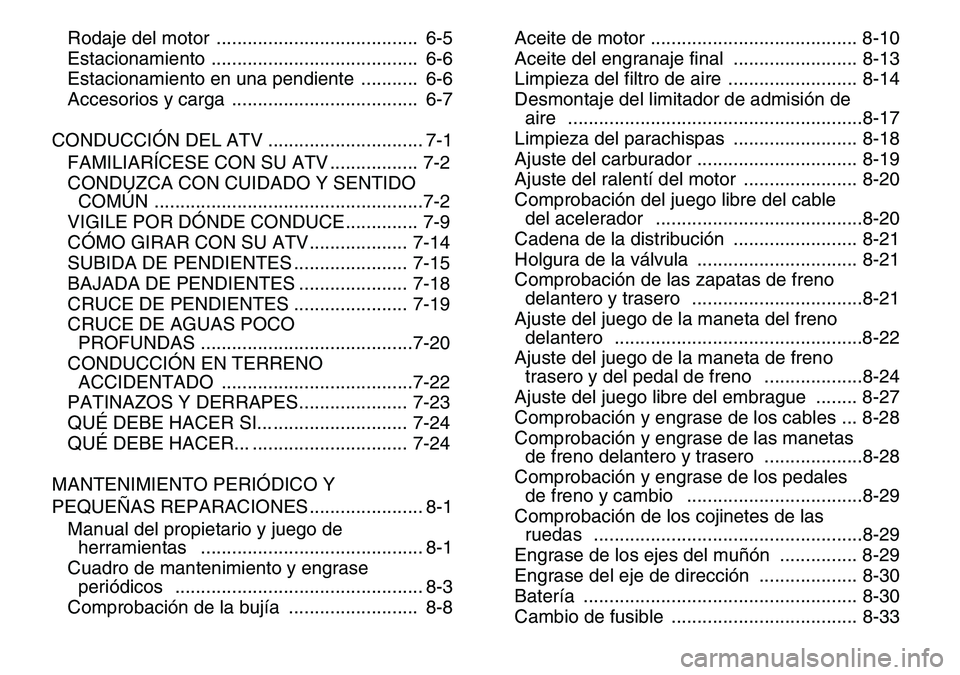

Rodaje del motor ....................................... 6-5
Estacionamiento ........................................ 6-6
Estacionamiento en una pendiente ........... 6-6
Accesorios y carga .................................... 6-7
CONDUCCIÓN DEL ATV .............................. 7-1
FAMILIARÍCESE CON SU ATV ................. 7-2
CONDUZCA CON CUIDADO Y SENTIDO
COMÚN ....................................................7-2
VIGILE POR DÓNDE CONDUCE.............. 7-9
CÓMO GIRAR CON SU ATV................... 7-14
SUBIDA DE PENDIENTES ...................... 7-15
BAJADA DE PENDIENTES ..................... 7-18
CRUCE DE PENDIENTES ...................... 7-19
CRUCE DE AGUAS POCO
PROFUNDAS .........................................7-20
CONDUCCIÓN EN TERRENO
ACCIDENTADO .....................................7-22
PATINAZOS Y DERRAPES..................... 7-23
QUÉ DEBE HACER SI............................. 7-24
QUÉ DEBE HACER... .............................. 7-24
MANTENIMIENTO PERIÓDICO Y
PEQUEÑAS REPARACIONES ...................... 8-1
Manual del propietario y juego de
herramientas ........................................... 8-1
Cuadro de mantenimiento y engrase
periódicos ................................................ 8-3
Comprobación de la bujía ......................... 8-8Aceite de motor ........................................ 8-10
Aceite del engranaje final ........................ 8-13
Limpieza del filtro de aire ......................... 8-14
Desmontaje del limitador de admisión de
aire .........................................................8-17
Limpieza del parachispas ........................ 8-18
Ajuste del carburador ............................... 8-19
Ajuste del ralentí del motor ...................... 8-20
Comprobación del juego libre del cable
del acelerador ........................................8-20
Cadena de la distribución ........................ 8-21
Holgura de la válvula ............................... 8-21
Comprobación de las zapatas de freno
delantero y trasero .................................8-21
Ajuste del juego de la maneta del freno
delantero ................................................8-22
Ajuste del juego de la maneta de freno
trasero y del pedal de freno ...................8-24
Ajuste del juego libre del embrague ........ 8-27
Comprobación y engrase de los cables ... 8-28
Comprobación y engrase de las manetas
de freno delantero y trasero ...................8-28
Comprobación y engrase de los pedales
de freno y cambio ..................................8-29
Comprobación de los cojinetes de las
ruedas ....................................................8-29
Engrase de los ejes del muñón ............... 8-29
Engrase del eje de dirección ................... 8-30
Batería ..................................................... 8-30
Cambio de fusible .................................... 8-33
