ECU YAMAHA YFM80R 2007 Manuale de Empleo (in Spanish)

1-1
1
2
3
4
5
6
7
8
9
10
11

SBU17430

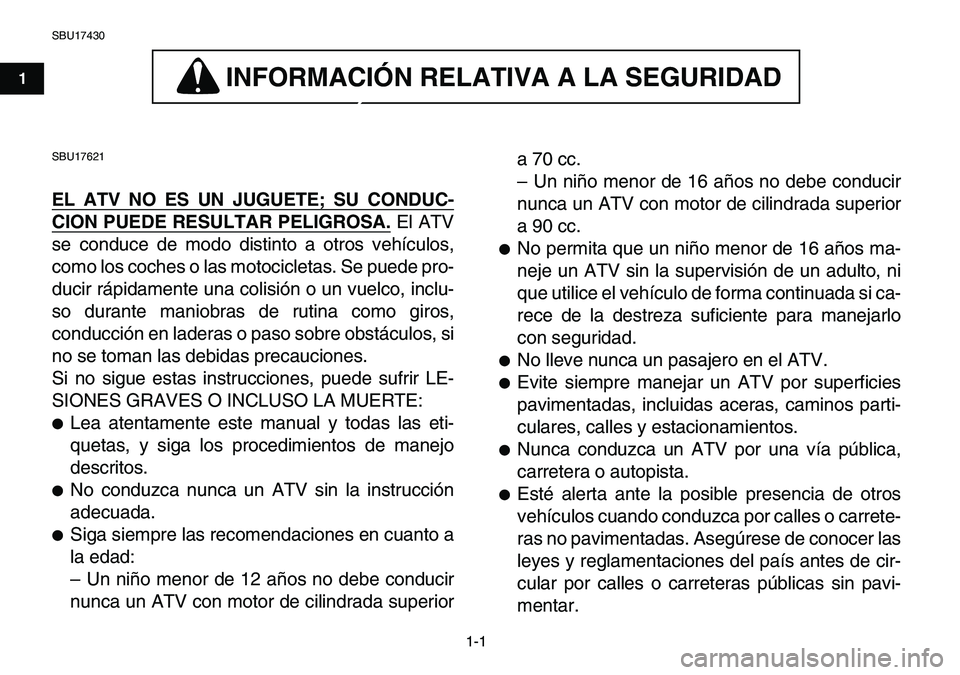

INFORMACION RELATIVA A LA SEGURIDAD

INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU17621
EL ATV NO ES UN JUGUETE; SU CONDUC-
CION PUEDE RESULTAR PELIGROSA.

El ATV
se conduce de modo distinto a otros vehículos,
como los coches o las motocicletas. Se puede pro-
ducir rápidamente una colisión o un vuelco, inclu-
so durante maniobras de rutina como giros,
conducción en laderas o paso sobre obstáculos, si
no se toman las debidas precauciones.
Si no sigue estas instrucciones, puede sufrir LE-
SIONES GRAVES O INCLUSO LA MUERTE:

Lea atentamente este manual y todas las eti-
quetas, y siga los procedimientos de manejo
descritos.

No conduzca nunca un ATV sin la instrucción
adecuada.

Siga siempre las recomendaciones en cuanto a
la edad:
– Un niño menor de 12 años no debe conducir
nunca un ATV con motor de cilindrada superiora 70 cc.
– Un niño menor de 16 años no debe conducir
nunca un ATV con motor de cilindrada superior
a 90 cc.

No permita que un niño menor de 16 años ma-
neje un ATV sin la supervisión de un adulto, ni
que utilice el vehículo de forma continuada si ca-
rece de la destreza suficiente para manejarlo
con seguridad.

No lleve nunca un pasajero en el ATV.

Evite siempre manejar un ATV por superficies
pavimentadas, incluidas aceras, caminos parti-
culares, calles y estacionamientos.

Nunca conduzca un ATV por una vía pública,
carretera o autopista.

Esté alerta ante la posible presencia de otros
vehículos cuando conduzca por calles o carrete-
ras no pavimentadas. Asegúrese de conocer las
leyes y reglamentaciones del país antes de cir-
cular por calles o carreteras públicas sin pavi-
mentar.

1-2
1
2
3
4
5
6
7
8
9
10
11

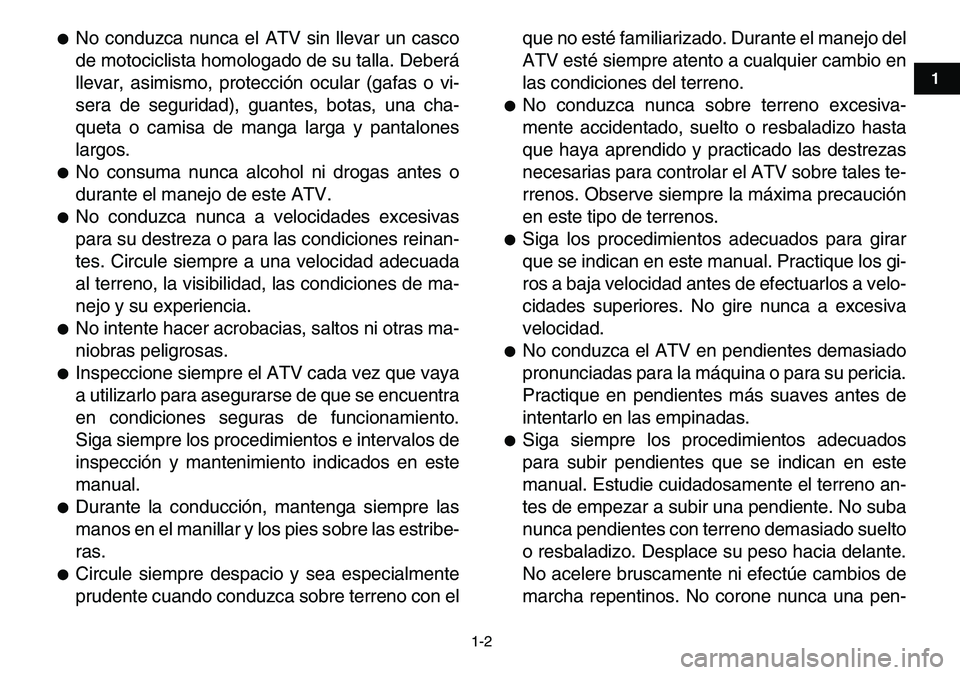

No conduzca nunca el ATV sin llevar un casco
de motociclista homologado de su talla. Deberá
llevar, asimismo, protección ocular (gafas o vi-
sera de seguridad), guantes, botas, una cha-
queta o camisa de manga larga y pantalones
largos.

No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.

No conduzca nunca a velocidades excesivas
para su destreza o para las condiciones reinan-
tes. Circule siempre a una velocidad adecuada
al terreno, la visibilidad, las condiciones de ma-
nejo y su experiencia.

No intente hacer acrobacias, saltos ni otras ma-
niobras peligrosas.

Inspeccione siempre el ATV cada vez que vaya
a utilizarlo para asegurarse de que se encuentra
en condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos de
inspección y mantenimiento indicados en este
manual.

Durante la conducción, mantenga siempre las
manos en el manillar y los pies sobre las estribe-
ras.

Circule siempre despacio y sea especialmente
prudente cuando conduzca sobre terreno con elque no esté familiarizado. Durante el manejo del
ATV esté siempre atento a cualquier cambio en
las condiciones del terreno.

No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo hasta
que haya aprendido y practicado las destrezas
necesarias para controlar el ATV sobre tales te-
rrenos. Observe siempre la máxima precaución
en este tipo de terrenos.

Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de efectuarlos a velo-
cidades superiores. No gire nunca a excesiva
velocidad.

No conduzca el ATV en pendientes demasiado
pronunciadas para la máquina o para su pericia.
Practique en pendientes más suaves antes de
intentarlo en las empinadas.

Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual. Estudie cuidadosamente el terreno an-
tes de empezar a subir una pendiente. No suba
nunca pendientes con terreno demasiado suelto
o resbaladizo. Desplace su peso hacia delante.
No acelere bruscamente ni efectúe cambios de
marcha repentinos. No corone nunca una pen-

1-3
1
2
3
4
5
6
7
8
9
10
11

diente a toda velocidad.

Para bajar pendientes o frenar en las mismas,
observe siempre los procedimientos adecuados
que se indican en este manual. Estudie a fondo
el terreno antes de comenzar a bajar la pendien-
te. Desplace su peso hacia atrás. No baje nunca
una pendiente a toda velocidad. Evite bajar pen-
dientes en un ángulo que obligue a inclinar mu-
cho el vehículo hacia un lado. Baje la pendiente
en línea recta siempre que sea posible.

Para cruzar una pendiente, siga siempre los
procedimientos adecuados que se indican en
este manual. Evite las pendientes de superficie
excesivamente suelta o resbaladiza. Desplace
su peso hacia el lado del ATV correspondiente
a la parte ascendente. No intente girar en redon-
do en una pendiente mientras no domine la téc-
nica de giro en terreno llano descrita en este
manual. Evite cruzar pendientes pronunciadas
en la medida de lo posible.

Siga siempre los procedimientos adecuados si
se cala el motor o el vehículo rueda hacia atrás
mientras sube una pendiente. Para evitar la pa-
rada del motor, utilice la marcha adecuada y
mantenga una velocidad constante cuando
suba una pendiente. Si el vehículo se cala o rue-da hacia atrás, siga el procedimiento especial
de frenado descrito en este manual. Apéese por
el lado ascendente si está en sentido oblicuo o
perpendicular a la pendiente, o por cualquiera
de los lados si sube en línea recta hacia la cima.
Gire el ATV y monte de nuevo siguiendo el pro-
cedimiento descrito en este manual.

Antes de conducir en una zona desconocida,
compruebe siempre si hay obstáculos.

No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siempre
los procedimientos indicados en este manual
para conducir sobre obstáculos.

Tenga siempre mucho cuidado cuando el vehí-
culo patine o derrape. Aprenda a controlar con
seguridad los derrapes practicando a baja velo-
cidad en terreno llano y horizontal. En superfi-
cies extremadamente resbaladizas, tales como
hielo, circule despacio y sea extremadamente
precavido para evitar el riesgo de perder el con-
trol a causa de un patinazo o un derrape.

No conduzca nunca el ATV en aguas rápidas ni
más profundas que las recomendadas en este
manual. Recuerde que si se mojan los frenos
puede disminuir su capacidad para detener la
máquina. Compruebe los frenos cuando salga

1-4
1
2
3
4
5
6
7
8
9
10
11

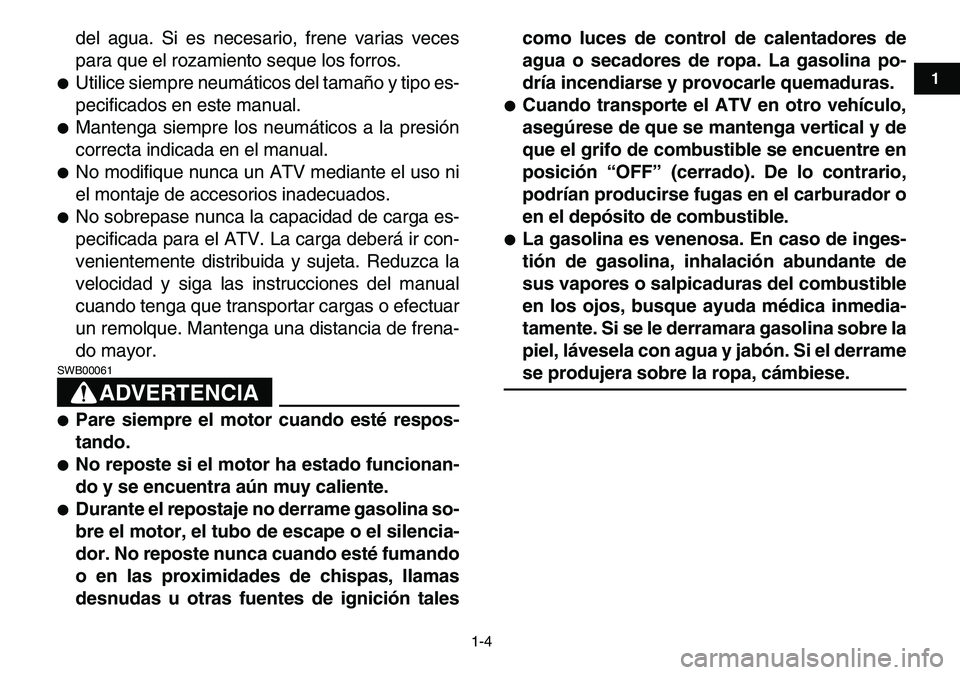

del agua. Si es necesario, frene varias veces
para que el rozamiento seque los forros.

Utilice siempre neumáticos del tamaño y tipo es-
pecificados en este manual.

Mantenga siempre los neumáticos a la presión
correcta indicada en el manual.

No modifique nunca un ATV mediante el uso ni
el montaje de accesorios inadecuados.

No sobrepase nunca la capacidad de carga es-
pecificada para el ATV. La carga deberá ir con-
venientemente distribuida y sujeta. Reduzca la
velocidad y siga las instrucciones del manual
cuando tenga que transportar cargas o efectuar
un remolque. Mantenga una distancia de frena-
do mayor.
ADVERTENCIA

SWB00061

Pare siempre el motor cuando esté respos-
tando.

No reposte si el motor ha estado funcionan-
do y se encuentra aún muy caliente.

Durante el repostaje no derrame gasolina so-
bre el motor, el tubo de escape o el silencia-
dor. No reposte nunca cuando esté fumando
o en las proximidades de chispas, llamas
desnudas u otras fuentes de ignición talescomo luces de control de calentadores de
agua o secadores de ropa. La gasolina po-
dría incendiarse y provocarle quemaduras.

Cuando transporte el ATV en otro vehículo,
asegúrese de que se mantenga vertical y de
que el grifo de combustible se encuentre en
posición “OFF” (cerrado). De lo contrario,
podrían producirse fugas en el carburador o
en el depósito de combustible.

La gasolina es venenosa. En caso de inges-
tión de gasolina, inhalación abundante de
sus vapores o salpicaduras del combustible
en los ojos, busque ayuda médica inmedia-
tamente. Si se le derramara gasolina sobre la
piel, lávesela con agua y jabón. Si el derrame
se produjera sobre la ropa, cámbiese.

4-5
1
2
34
5
6
7
8
9
10
11

3. Apriete la contratuerca.
ADVERTENCIA

SWB00230
El ajuste inadecuado del limitador de veloci-
dad y del acelerador puede causar daños en el
cable del acelerador o hacer que este funcione
incorrectamente. El niño podría perder el con-
trol, sufrir un accidente o resultar herido. No
gire el tornillo de ajuste más de 20 mm (0.8 in)
porque podría dañarse el cable del acelerador.
SBU18391
Maneta del freno delantero
La maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.
SBU18442
Pedal del freno y maneta del freno
trasero
El pedal del freno se encuentra situado en el lado
derecho del ATV. La maneta del freno trasero se
encuentra situada en el manillar izquierdo. Para
aplicar el freno trasero, pise el pedal del freno o tire
de la maneta del freno hacia el puño del manillar.
1. Contratuerca
2. Tornillo de ajuste
3. No más de 20 mm (0.8 in)
3
1
2
(b)
(a)

1. Maneta del freno delantero
1

5-3
1
2
3
45
6
7
8
9
10
11

SBU19540
Gasolina
Asegúrese de que haya suficiente gasolina en el
depósito. (Véase la página 4-8.)
ADVERTENCIA

SWB00520

No llene el depósito de gasolina en exceso.
La gasolina se expande al calentarse. Si se
llena demasiado el depósito, podría derra-
marse gasolina debido al calor del motor o
del sol.

Tenga cuidado de no derramar gasolina, es-
pecialmente sobre el motor o el tubo de es-
cape, ya que podría producirse un incendio,
con riesgo de graves lesiones. Absorba in-
mediatamente con un trapo la gasolina de-
rramada.

No reposte si el motor ha estado funcionan-
do y se encuentra aún muy caliente.

Asegúrese de que el tapón del depósito de
gasolina quede bien cerrado.
SBU19560
Aceite de motor
Asegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.(Véase la página 8-10.)
SBU19590
Aceite del engranaje final
Asegúrese de que el aceite del engranaje final
está en el nivel especificado. Añada aceite según
se requiera. (Véase la página 8-13.)
SBU19670
Frenos delantero y trasero
Manetas del freno y pedal de freno

Compruebe que el juego libre de las manetas
del freno y el pedal de freno sea el correcto. Si
no lo es, ajústelo. (Consulte las páginas 8-22 y
8-24).

Compruebe el funcionamiento de las manetas
del freno y el pedal de freno. Deben poder mo-
verse con suavidad y deberá notar una firme
sensación al aplicar los frenos. De lo contrario,
haga revisar el ATV en un concesionario
Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si los frenos no pro-
porcionan un rendimiento adecuado de frenado,

5-4
1
2
3
45
6
7
8
9
10
11

compruebe el grado de desgaste de los forros de
freno. (Véase la página 8-21.)
ADVERTENCIA

SWB00570
Compruebe siempre el estado de los frenos
antes de realizar cualquier desplazamiento. No
conduzca el ATV si detecta cualquier problema
con los frenos o podría perder capacidad de
frenado, lo que podría causar un accidente. Si
un problema no puede subsanarse por los pro-
cedimientos de ajuste indicados en este ma-
nual, pida que un concesionario Yamaha
inspeccione el ATV.
SBU19761
Maneta de aceleración
Compruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.
SBU19791
Neumáticos ADVERTENCIA
SWB00601
El uso de neumáticos inadecuados o la con-
ducción del ATV con los neumáticos inflados a
presiones incorrectas o desiguales, puede dar
lugar a pérdidas de control, con riesgo de acci-
dente.
Preste atención a los puntos siguientes.

Los neumáticos incluidos en la lista que si-
gue han sido aprobados por Yamaha Motor
Co., Ltd. para este modelo. No es aconseja-
ble utilizar otras combinaciones de neumáti-
cos.
Delantero:
Marca/modelo:
DUNLOP/KT586
Tamaño:
AT18 x 7-7
Tipo:
Sin cámara
Trasero:
Marca/modelo:
DUNLOP/KT587
Tamaño:
AT18 x 8-7

6-4
1
2
3
4
56
7
8
9
10
11

SBU20610
Para arrancar y acelerar
1. Suelte la maneta de aceleración.
ATENCION:

SCB00200
Suelte siempre el acelerador antes de cambiar
de marcha. De lo contrario, el motor y la trans-
misión secundaria podrían resultar dañados.
2. Cambie a la primera marcha y suelte el pedal
de cambio.
3. Acelere gradualmente.
4. Una vez que el ATV haya alcanzado la veloci-dad deseada, suelte la maneta de acelera-
ción.
5. Cambie a la segunda marcha y suelte el pedal
de cambio.
6. Acelere gradualmente.
7. Siga el mismo procedimiento para cambiar a
la marcha inmediata superior.ADVERTENCIA
SWB00740
Acelere siempre gradualmente. Acelerar con
brusquedad aumenta el riesgo de accidente.
Puede hacer que el ATV derrape o vuelque.
SBU20650
Para decelerar
Para decelerar o parar, suelte el acelerador y apli-
que los frenos suave y uniformemente. Conforme
baja la velocidad, cambie a una marcha inferior.
Antes de reducir a una marcha inferior, espere a
que el régimen del motor descienda lo suficiente.
El uso incorrecto de los frenos o los cambios de
marcha puede hacer que los neumáticos pierdan
tracción, con la consiguiente pérdida de control y
riesgo de accidente.
1. Pedal de cambio
2. Posición de punto muerto
3
2
1
1
N
2

6-5
1
2
3
4
56
7
8
9
10
11
ADVERTENCIA

SWB00710
Antes de reducir a una marcha inferior, espere
a que el régimen del motor descienda lo sufi-
ciente. Si reduce a una marcha inferior cuando
la velocidad del motor es demasiado alta las
ruedas podrían dejar de rotar y perder tracción.
Esto podría causar pérdida de control, un acci-
dente y daños graves. También podría dañar el
motor o la transmisión secundaria.
ATENCION:

SCB00190
Incluso con la transmisión en la posición de
punto muerto, no descienda pendientes duran-
te periodos de tiempo prolongados con el mo-
tor parado ni remolque el ATV distancias
largas. La transmisión sólo se engrasa correc-
tamente cuando el motor está funcionando. Un
engrase inadecuado puede averiar la transmi-
sión.
SBU20670
Rodaje del motor
No existe un periodo más importante para la vida
del motor que las primeras 20 horas de funciona-
miento. Por esta razón, debe leer atentamente elmaterial siguiente.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante las primeras 20 horas de fun-
cionamiento. Las diferentes piezas del motor se
desgastan y pulen hasta sus holguras correctas de
trabajo. Durante este periodo debe evitar el funcio-
namiento prolongado a todo gas o cualquier con-
dición que pueda provocar el sobrecalentamiento
del motor.
0–10 horas
Evite el funcionamiento prolongado a más de 1/2
de gas. Varíe la velocidad del ATV cada cierto
tiempo. No mantenga el acelerador en una posi-
ción fija.
10–20 horas
Evite el funcionamiento prolongado a más de 3/4
de gas. Revolucione el motor libremente en todas
las marchas, pero no lo ponga a todo gas en nin-
gún momento.
20 horas o más
Ya puede utilizar el ATV con normalidad.
ATENCION:

SCB00220
Si surge algún problema durante el rodaje del

6-9
1
2
3
4
56
7
8
9
10
11

dos. Elija el terreno con cuidado. El peso añadi-
do al ATV afecta a su estabilidad y
manejabilidad.
ADVERTENCIA

SWB00820
No sobrepase nunca la capacidad de carga es-
pecificada para este ATV. El exceso de carga
de este ATV o el transporte o arrastre de carga
de forma inadecuada podría dar lugar a reac-
ciones anómalas del ATV y podría causar acci-
dentes. La carga deberá ir convenientemente
distribuida y sujeta. Reduzca la velocidad
cuando se transporte carga o se arrastre un re-
molque. Mantenga una distancia de frenado
mayor.
