INTRODUCTION
FBU17260
Nous remercions le propriétaire pour son achat du modèle YFM80RW de Yamaha. Ce VTT représente le
fruit de nombreuses années d’expérience de Yamaha dans la production de véhicules de sport, de touris-
me et de course. Ce véhicule permettra à son pilote de pleinement apprécier la perfection technique et la
fiabilité qui ont fait de Yamaha un leader dans ces domaines.
Ce manuel apporte une meilleure compréhension des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants relatifs à la sécurité. Il informe sur les compé-
tences et techniques particulières indispensables au pilotage du véhicule.
Ce manuel explique éga-
lement les procédés d’inspection et d’entretien élémentaires. Les concessionnaires Yamaha sont au
service de leur clientèle et répondront à toute question concernant le fonctionnement ou l’entretien de ce
véhicule.
MESSAGES DE SÉCURITÉ IMPORTANTS :


LIRE CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER CE VÉHICULE. IL EST IMPÉRATIF
DE BIEN COMPRENDRE TOUTES LES INSTRUCTIONS.

RESPECTER LES INSTRUCTIONS REPRISES SUR LES ÉTIQUETTES D’AVERTISSEMENT ET
D’ATTENTION COLLÉES SUR LE VÉHICULE.

NE PAS PERMETTRE AUX MOINS DE 12 ANS DE PILOTER CE VTT NI TOUT VTT DE PLUS DE 70
cm
3
.
REMARQUE IMPORTANTE À L’INTENTION DES PARENTS :
Un VTT n’est pas un jouet. Avant de laisser un jeune piloter un VTT, il faut s’assurer d’avoir compris les
instructions et avertissements donnés dans ce manuel. Il faudra ensuite s’assurer que le jeune s’y confor-
me. Un enfant ou un jeune n’a pas l’habilité, les capacités physiques et le bon sens d’un adulte. Certains

FBU17330
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17341
LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis.
Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR
LA SÉCURITÉ !
Le non-respect des instructions données sous un AVERTISSEMENT
peut entraîner des b
lessures gra
ves ou la mor
t du pilote, d’une per-
sonne se trouvant à proximité ou d’une personne inspectant ou répa-
rant le VTT.
Un ATTENTION indique les précautions particulières à prendre pour
éviter d’endommager le VTT.
Un N.B. fournit les renseignements nécessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTION:N.B.:

1-1
1
2
3
4
5
6
7
8
9
10
11

FBU17430

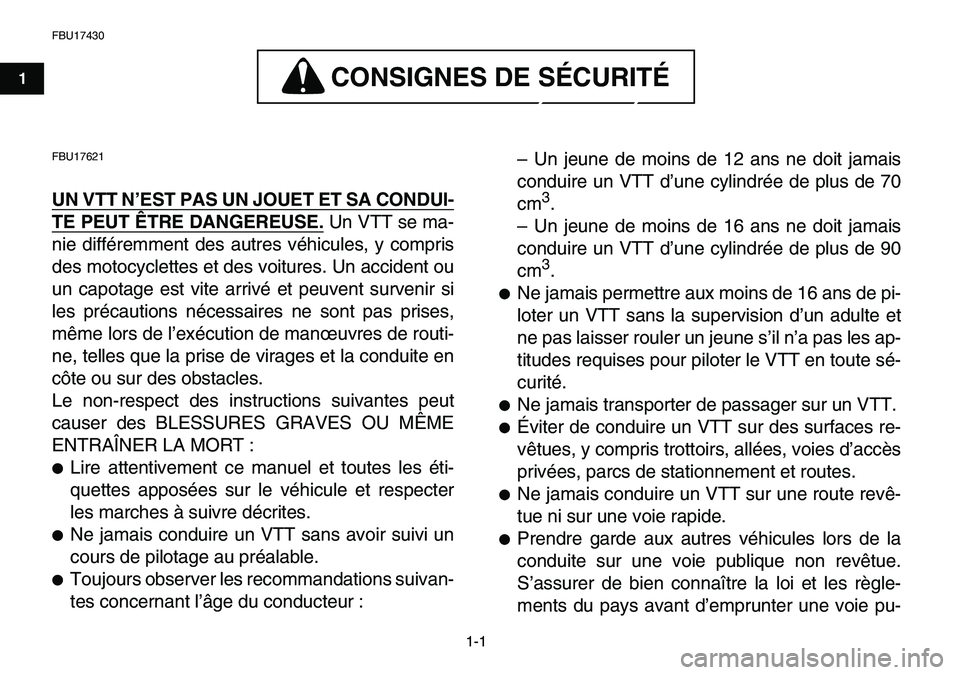

CONSIGNES DE SÉCURITÉ

CONSIGNES DE SÉCURITÉ
FBU17621
UN VTT N’EST PAS UN JOUET ET SA CONDUI-
TE PEUT ÊTRE DANGEREUSE.

Un VTT se ma-
nie différemment des autres véhicules, y compris
des motocyclettes et des voitures. Un accident ou
un capotage est vite arrivé et peuvent survenir si
les précautions nécessaires ne sont pas prises,
même lors de l’exécution de manœuvres de routi-
ne, telles que la prise de virages et la conduite en
côte ou sur des obstacles.
Le non-respect des instructions suivantes peut
causer des BLESSURES GRAVES OU MÊME
ENTRAÎNER LA MORT :

Lire attentivement ce manuel et toutes les éti-
quettes apposées sur le véhicule et respecter
les marches à suivre décrites.

Ne jamais conduire un VTT sans avoir suivi un
cours de pilotage au préalable.

Toujours observer les recommandations suivan-
tes concernant l’âge du conducteur :– Un jeune de moins de 12 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 70
cm
3
.
– Un jeune de moins de 16 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 90
cm
3
.

Ne jamais permettre aux moins de 16 ans de pi-
loter un VTT sans la supervision d’un adulte et
ne pas laisser rouler un jeune s’il n’a pas les ap-
titudes requises pour piloter le VTT en toute sé-
curité.

Ne jamais transporter de passager sur un VTT.

Éviter de conduire un VTT sur des surfaces re-
vêtues, y compris trottoirs, allées, voies d’accès
privées, parcs de stationnement et routes.

Ne jamais conduire un VTT sur une route revê-
tue ni sur une voie rapide.

Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non revêtue.
S’assurer de bien connaître la loi et les règle-
ments du pays avant d’emprunter une voie pu-

1-2
1
2
3
4
5
6
7
8
9
10
11

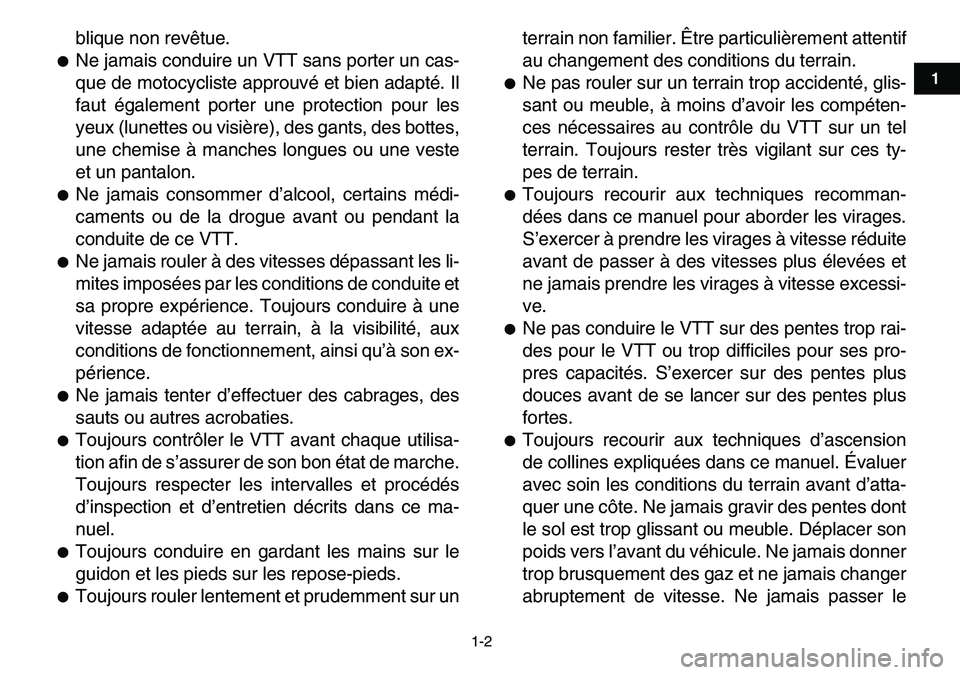

blique non revêtue.

Ne jamais conduire un VTT sans porter un cas-
que de motocycliste approuvé et bien adapté. Il
faut également porter une protection pour les
yeux (lunettes ou visière), des gants, des bottes,
une chemise à manches longues ou une veste
et un pantalon.

Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.

Ne jamais rouler à des vitesses dépassant les li-
mites imposées par les conditions de conduite et
sa propre expérience. Toujours conduire à une
vitesse adaptée au terrain, à la visibilité, aux
conditions de fonctionnement, ainsi qu’à son ex-
périence.

Ne jamais tenter d’effectuer des cabrages, des
sauts ou autres acrobaties.

Toujours contrôler le VTT avant chaque utilisa-
tion afin de s’assurer de son bon état de marche.
Toujours respecter les intervalles et procédés
d’inspection et d’entretien décrits dans ce ma-
nuel.

Toujours conduire en gardant les mains sur le
guidon et les pieds sur les repose-pieds.

Toujours rouler lentement et prudemment sur unterrain non familier. Être particulièrement attentif
au changement des conditions du terrain.

Ne pas rouler sur un terrain trop accidenté, glis-
sant ou meuble, à moins d’avoir les compéten-
ces nécessaires au contrôle du VTT sur un tel
terrain. Toujours rester très vigilant sur ces ty-
pes de terrain.

Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse réduite
avant de passer à des vitesses plus élevées et
ne jamais prendre les virages à vitesse excessi-
ve.

Ne pas conduire le VTT sur des pentes trop rai-
des pour le VTT ou trop difficiles pour ses pro-
pres capacités. S’exercer sur des pentes plus
douces avant de se lancer sur des pentes plus
fortes.

Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Évaluer
avec soin les conditions du terrain avant d’atta-
quer une côte. Ne jamais gravir des pentes dont
le sol est trop glissant ou meuble. Déplacer son
poids vers l’avant du véhicule. Ne jamais donner
trop brusquement des gaz et ne jamais changer
abruptement de vitesse. Ne jamais passer le

4-7
1
2
34
5
6
7
8
9
10
11

pourrait se déplacer inopinément si le frein
de stationnement n’est pas serré avant la
mise en marche du moteur. Ceci pourrait en-
traîner une perte de contrôle du véhicule,
voire une collision.

S’assurer d’avoir libéré le frein de stationne-
ment avant de démarrer. Si le frein de sta-
tionnement n’est pas libéré avant le
démarrage du véhicule, le frein risque de
surchauffer. Les performances de freinage
pourraient être réduites, ce qui pourrait en-
traîner un accident. De plus, les freins ris-
quent de s’user prématurément.
FBU18550

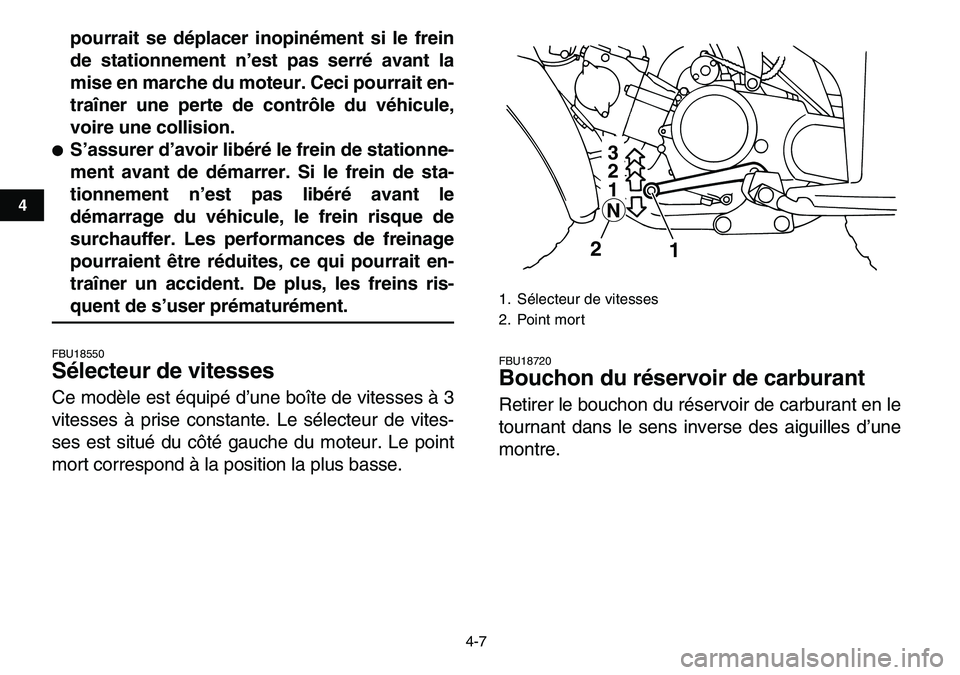

Sélecteur de vitesses
Ce modèle est équipé d’une boîte de vitesses à 3
vitesses à prise constante. Le sélecteur de vites-
ses est situé du côté gauche du moteur. Le point
mort correspond à la position la plus basse.
FBU18720
Bouchon du réservoir de carburant
Retirer le bouchon du réservoir de carburant en le
tournant dans le sens inverse des aiguilles d’une
montre.
1. Sélecteur de vitesses
2. Point mort
3
2
1
1
N2

5-2
1
2
3
45
6
7
8
9
10
11

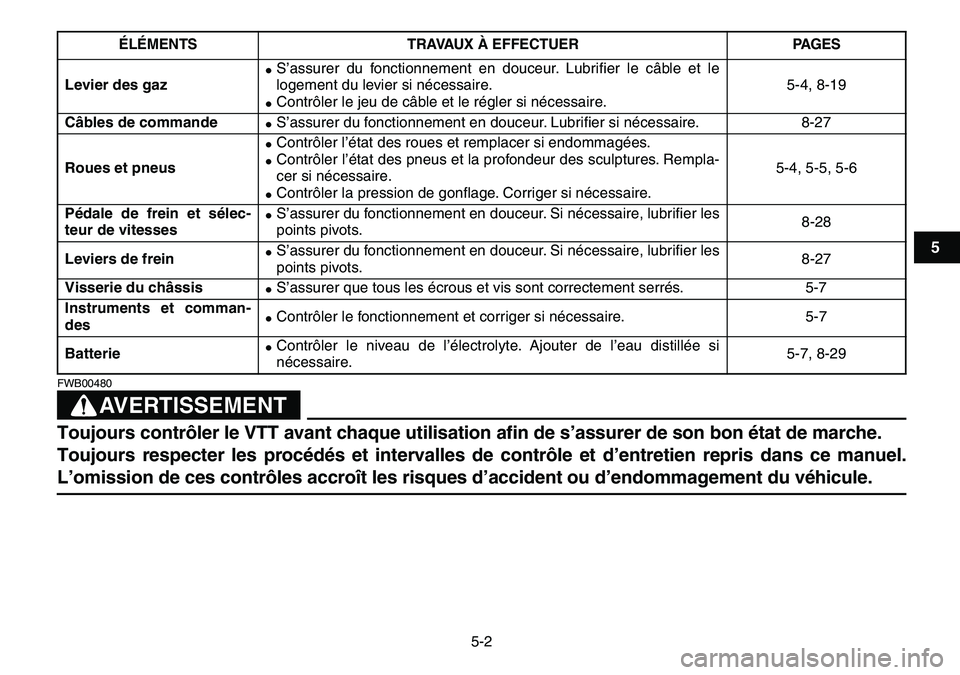

AVERTISSEMENT

FWB00480
Toujours contrôler le VTT avant chaque utilisation afin de s’assurer de son bon état de marche.
Toujours respecter les procédés et intervalles de contrôle et d’entretien repris dans ce manuel.
L’omission de ces contrôles accroît les risques d’accident ou d’endommagement du véhicule.
Levier des gaz

S’assurer du fonctionnement en douceur. Lubrifier le câble et le
logement du levier si nécessaire.

Contrôler le jeu de câble et le régler si nécessaire.5-4, 8-19
Câbles de commande

S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-27
Roues et pneus

Contrôler l’état des roues et remplacer si endommagées.

Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.

Contrôler la pression de gonflage. Corriger si nécessaire.5-4, 5-5, 5-6
Pédale de frein et sélec-
teur de vitesses

S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-28
Leviers de frein

S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-27
Visserie du châssis

S’assurer que tous les écrous et vis sont correctement serrés. 5-7
Instruments et comman-
des

Contrôler le fonctionnement et corriger si nécessaire. 5-7
Batterie

Contrôler le niveau de l’électrolyte. Ajouter de l’eau distillée si
nécessaire.5-7, 8-29
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES

6-7
1
2
3
4
56
7
8
9
10
11

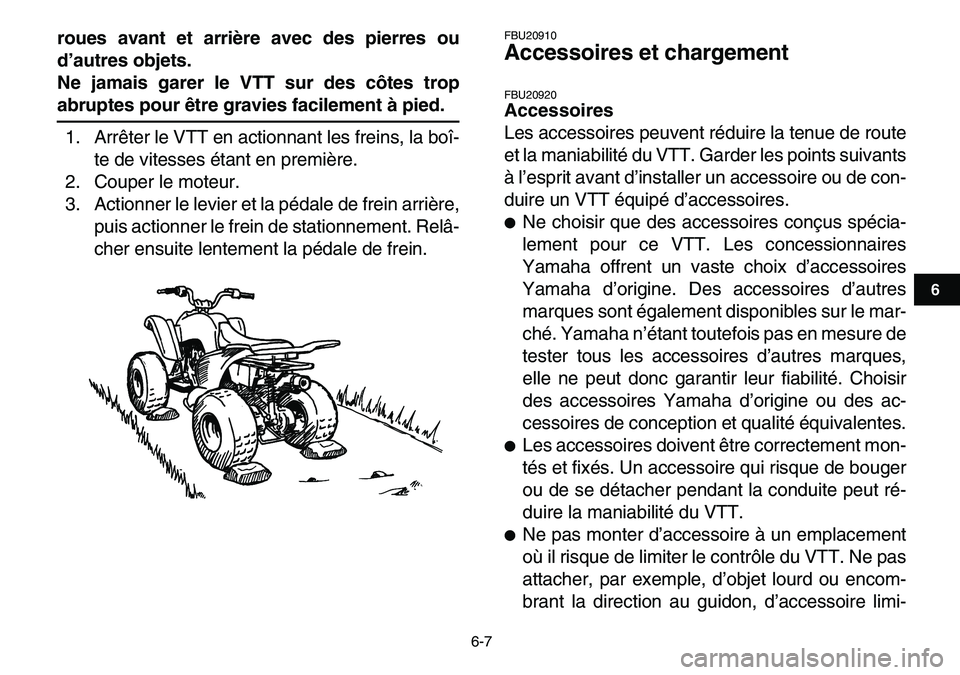

roues avant et arrière avec des pierres ou
d’autres objets.
Ne jamais garer le VTT sur des côtes trop
abruptes pour être gravies facilement à pied.
1. Arrêter le VTT en actionnant les freins, la boî-
te de vitesses étant en première.
2. Couper le moteur.
3. Actionner le levier et la pédale de frein arrière,
puis actionner le frein de stationnement. Relâ-
cher ensuite lentement la pédale de frein.
FBU20910
Accessoires et chargement
FBU20920
Accessoires
Les accessoires peuvent réduire la tenue de route
et la maniabilité du VTT. Garder les points suivants
à l’esprit avant d’installer un accessoire ou de con-
duire un VTT équipé d’accessoires.

Ne choisir que des accessoires conçus spécia-
lement pour ce VTT. Les concessionnaires
Yamaha offrent un vaste choix d’accessoires
Yamaha d’origine. Des accessoires d’autres
marques sont également disponibles sur le mar-
ché. Yamaha n’étant toutefois pas en mesure de
tester tous les accessoires d’autres marques,
elle ne peut donc garantir leur fiabilité. Choisir
des accessoires Yamaha d’origine ou des ac-
cessoires de conception et qualité équivalentes.

Les accessoires doivent être correctement mon-
tés et fixés. Un accessoire qui risque de bouger
ou de se détacher pendant la conduite peut ré-
duire la maniabilité du VTT.

Ne pas monter d’accessoire à un emplacement
où il risque de limiter le contrôle du VTT. Ne pas
attacher, par exemple, d’objet lourd ou encom-
brant la direction au guidon, d’accessoire limi-

6-8
1
2
3
4
56
7
8
9
10
11

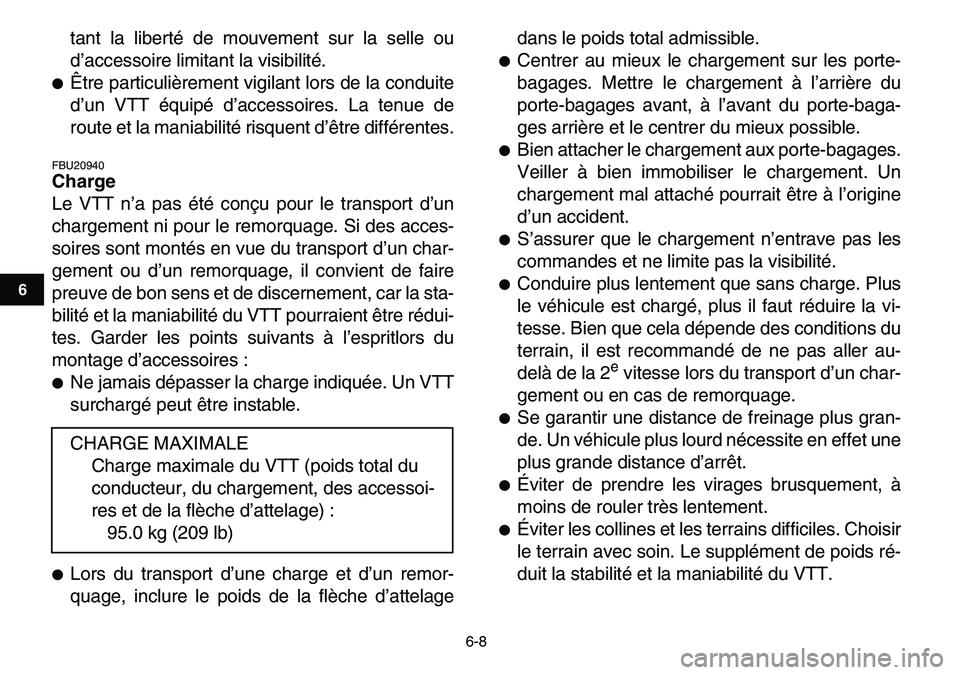

tant la liberté de mouvement sur la selle ou
d’accessoire limitant la visibilité.

Être particulièrement vigilant lors de la conduite
d’un VTT équipé d’accessoires. La tenue de
route et la maniabilité risquent d’être différentes.
FBU20940
Charge
Le VTT n’a pas été conçu pour le transport d’un
chargement ni pour le remorquage. Si des acces-
soires sont montés en vue du transport d’un char-
gement ou d’un remorquage, il convient de faire
preuve de bon sens et de discernement, car la sta-
bilité et la maniabilité du VTT pourraient être rédui-
tes. Garder les points suivants à l’espritlors du
montage d’accessoires :

Ne jamais dépasser la charge indiquée. Un VTT
surchargé peut être instable.

Lors du transport d’une charge et d’un remor-
quage, inclure le poids de la flèche d’attelagedans le poids total admissible.

Centrer au mieux le chargement sur les porte-
bagages. Mettre le chargement à l’arrière du
porte-bagages avant, à l’avant du porte-baga-
ges arrière et le centrer du mieux possible.

Bien attacher le chargement aux porte-bagages.
Veiller à bien immobiliser le chargement. Un
chargement mal attaché pourrait être à l’origine
d’un accident.

S’assurer que le chargement n’entrave pas les
commandes et ne limite pas la visibilité.

Conduire plus lentement que sans charge. Plus
le véhicule est chargé, plus il faut réduire la vi-
tesse. Bien que cela dépende des conditions du
terrain, il est recommandé de ne pas aller au-
delà de la 2
e
vitesse lors du transport d’un char-
gement ou en cas de remorquage.

Se garantir une distance de freinage plus gran-
de. Un véhicule plus lourd nécessite en effet une
plus grande distance d’arrêt.

Éviter de prendre les virages brusquement, à
moins de rouler très lentement.

Éviter les collines et les terrains difficiles. Choisir
le terrain avec soin. Le supplément de poids ré-
duit la stabilité et la maniabilité du VTT. CHARGE MAXIMALE
Charge maximale du VTT (poids total du
conducteur, du chargement, des accessoi-
res et de la flèche d’attelage) :
95.0 kg (209 lb)

7-5
1
2
3
4
5
67
8
9
10
11

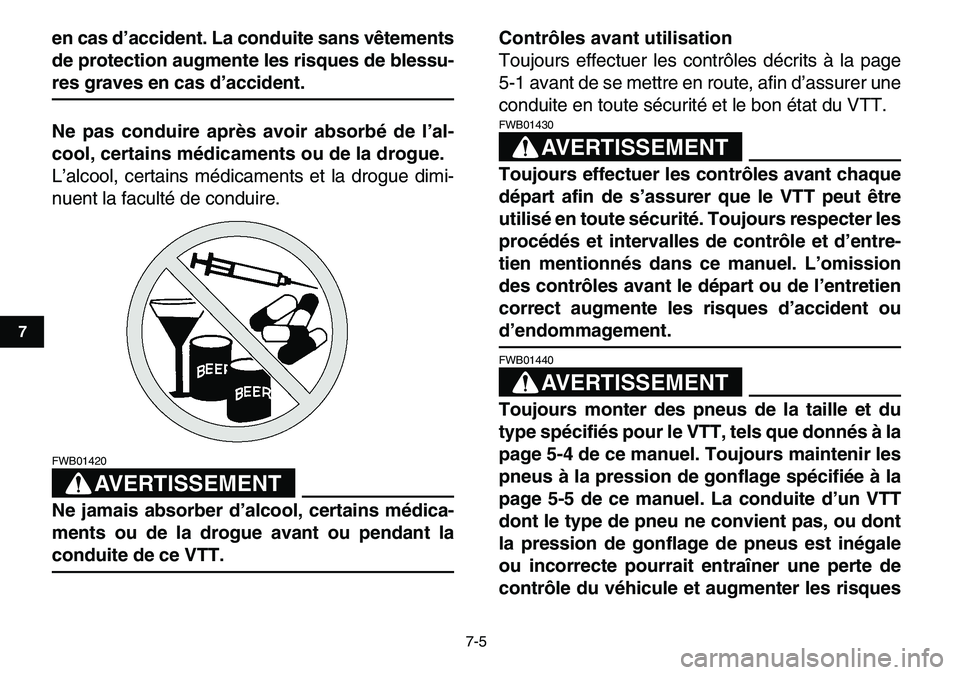

en cas d’accident. La conduite sans vêtements
de protection augmente les risques de blessu-
res graves en cas d’accident.
Ne pas conduire après avoir absorbé de l’al-
cool, certains médicaments ou de la drogue.
L’alcool, certains médicaments et la drogue dimi-
nuent la faculté de conduire.
AVERTISSEMENT

FWB01420
Ne jamais absorber d’alcool, certains médica-
ments ou de la drogue avant ou pendant la
conduite de ce VTT.Contrôles avant utilisation
Toujours effectuer les contrôles décrits à la page
5-1 avant de se mettre en route, afin d’assurer une
conduite en toute sécurité et le bon état du VTT.AVERTISSEMENT
FWB01430
Toujours effectuer les contrôles avant chaque
départ afin de s’assurer que le VTT peut être
utilisé en toute sécurité. Toujours respecter les
procédés et intervalles de contrôle et d’entre-
tien mentionnés dans ce manuel. L’omission
des contrôles avant le départ ou de l’entretien
correct augmente les risques d’accident ou
d’endommagement.
AVERTISSEMENT

FWB01440
Toujours monter des pneus de la taille et du
type spécifiés pour le VTT, tels que donnés à la
page 5-4 de ce manuel. Toujours maintenir les
pneus à la pression de gonflage spécifiée à la
page 5-5 de ce manuel. La conduite d’un VTT
dont le type de pneu ne convient pas, ou dont
la pression de gonflage de pneus est inégale
ou incorrecte pourrait entraîner une perte de
contrôle du véhicule et augmenter les risques

7-12
1
2
3
4
5
67
8
9
10
11

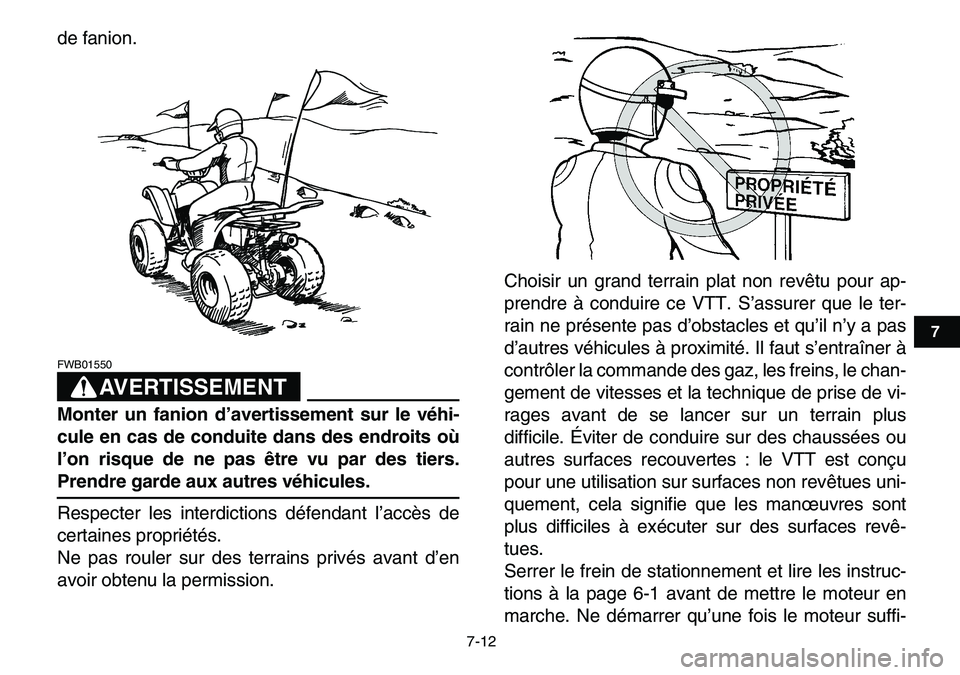

de fanion.
AVERTISSEMENT

FWB01550
Monter un fanion d’avertissement sur le véhi-
cule en cas de conduite dans des endroits où
l’on risque de ne pas être vu par des tiers.
Prendre garde aux autres véhicules.
Respecter les interdictions défendant l’accès de
certaines propriétés.
Ne pas rouler sur des terrains privés avant d’en
avoir obtenu la permission.Choisir un grand terrain plat non revêtu pour ap-
prendre à conduire ce VTT. S’assurer que le ter-
rain ne présente pas d’obstacles et qu’il n’y a pas
d’autres véhicules à proximité. Il faut s’entraîner à
contrôler la commande des gaz, les freins, le chan-
gement de vitesses et la technique de prise de vi-
rages avant de se lancer sur un terrain plus
difficile. Éviter de conduire sur des chaussées ou
autres surfaces recouvertes : le VTT est conçu
pour une utilisation sur surfaces non revêtues uni-
quement, cela signifie que les manœuvres sont
plus difficiles à exécuter sur des surfaces revê-
tues.
Serrer le frein de stationnement et lire les instruc-
tions à la page 6-1 avant de mettre le moteur en
marche. Ne démarrer qu’une fois le moteur suffi-
