8-39
8

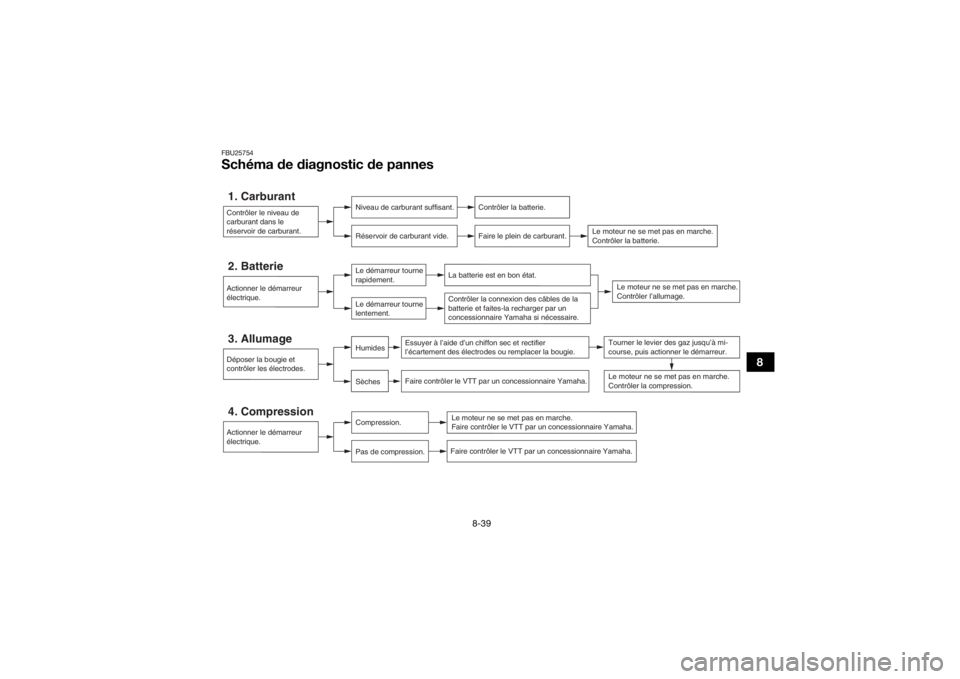

FBU25754Schéma de diagnostic de pannes1. Carburant
Niveau de carburant suffisant.
Réservoir de carburant vide.
Contrôler la batterie.
Faire le plein de carburant.
Faire contrôler le VTT par un concessionnaire Yamaha.
4. Compression
Compression.
Pas de compression.
3. Allumage
Faire contrôler le VTT par un concessionnaire Yamaha.
SèchesHumides
Tourner le levier des gaz jusqu’à mi-
course, puis actionner le démarreur.
Le moteur ne se met pas en marche.
Faire contrôler le VTT par un concessionnaire Yamaha.
Actionner le démarreur
électrique. Déposer la bougie et
contrôler les électrodes. Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie. Le moteur ne se met pas en marche.
Contrôler la batterie.
Contrôler le niveau de
carburant dans le
réservoir de carburant.
Le moteur ne se met pas en marche.
Contrôler la compression.
2. Batterie
La batterie est en bon état.
Actionner le démarreur
électrique.
Contrôler la connexion des câbles de la
batterie et faites-la recharger par un
concessionnaire Yamaha si nécessaire.
Le démarreur tourne
lentement. Le démarreur tourne
rapidement.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
UBD364F0.book Page 39 Thursday, January 24, 2019 4:31 PM

9-1
9
FBU25861
NETTOYAGE ET REMISAGE
FBU25903NettoyageIl est conseillé de nettoyer le VTT à fond aussi sou-
vent que possible, non seulement pour des rai-
sons esthétiques, mais aussi parce que cela
contribue à améliorer ses performances et pro-
longe la durée de service de nombreuses pièces.1. Avant le nettoyage du VTT : a. Protéger la sortie du tube d’échappementafin d’éviter toute pénétration d’eau. Y
fixer par exemple un sac en plastique à
l’aide d’un gros élastique.
b. S’assurer que la bougie et tous les bou- chons de remplissage sont remontés cor-
rectement.
2. Si le bloc-moteur est excessivement grais- seux, l’enduire de dégraissant en se servant
d’un pinceau. Ne pas appliquer de dégrais-
sant sur la chaîne, les pignons ou les axes de
roue.
3. Éliminer la saleté et le dégraissant au tuyau d’arrosage. Veiller à employer juste la pres-
sion d’eau nécessaire pour effectuer ce tra-
vail. AVERTISSEMENT ! Des freins mouil- lés peuvent réduire les performances de
freinage, ce qui augmente les risques
d’accident. Tester les freins après le net-
toyage. Actionner quelques fois les freins
en roulant lentement, afin de sécher les
garnitures.
[FWB02312]

ATTENTION : Une pres-
sion d’eau excessive peut provoquer des
infiltrations d’eau qui risqueraient d’en-
dommager les roulements de roue, les
freins, les joints de la boîte de vitesses et
l’équipement électrique. L’emploi abusif
de détergents sous forte pression, tels que
ceux utilisés dans les portiques de lavage
automatique, est nuisible au véhicule et
peut entraîner des réparations onéreuses.
[FCB00712]
4. Après avoir éliminé le plus gros de la saleté au tuyau d’arrosage, laver toutes les surfaces à
l’eau chaude savonneuse (employer un dé-
tergent doux). Une vieille brosse à dents ou
un goupillon conviennent parfaitement pour
nettoyer les parties difficiles d’accès.
UBD364F0.book Page 1 Thursday, January 24, 2019 4:31 PM

9-2
9
5. Rincer le VTT immédiatement à l’eau claire et
sécher toutes les surfaces avec une peau de
chamois, une serviette propre ou un chiffon
absorbant doux.
6. Sécher la chaîne et la graisser afin de la pro- téger contre la rouille.
7. Nettoyer la housse de la selle avec un produit de nettoyage pour similicuir afin qu’elle
conserve sa souplesse et son lustre.
8. Afin de parfaire le travail, appliquer une cire pour automobiles sur toutes les surfaces
peintes et chromées. Ne pas employer de
cires détergentes. Celles-ci contiennent sou-
vent des abrasifs susceptibles d’abîmer la
peinture ou la finition. Une fois le nettoyage
terminé, mettre le moteur en marche et le lais-
ser tourner pendant plusieurs minutes.
FBU30362RangementRemisage de courte durée
Veiller à remiser le motoquad dans un endroit frais
et sec. Si les conditions de remisage l’exigent
(poussière excessive, etc.), couvrir le véhicule
d’une housse poreuse. ATTENTION : Entreposer
un VTT mouillé dans un endroit mal aéré ou le recouvrir d’une bâche provoqueront des infil-
trations et de la rouille. Afin de prévenir la
rouille, éviter l’entreposage dans des caves hu-
mides, des étables (en raison de la présence
d’ammoniaque) et à proximité de produits
chimiques corrosifs.
[FCB00722]
Remisage de longue durée
Avant de remiser le VTT pour plusieurs mois :
1. Effectuer toutes les réparations nécessaires et les travaux d’entretien en suspens.
2. Suivre toutes les instructions de la section Nettoyage de ce chapitre.
3. Remplir le réservoir de carburant et ajouter du stabilisateur de carburant (du Fuel Med Rx si
disponible), puis faire tourner le moteur pen-
dant 5 minutes pour répartir le carburant
traité.
4. Fermer la manette du robinet de carburant, puis vidanger la cuve à niveau constant du
carburateur en desserrant le boulon de vi-
dange. Verser le carburant ainsi vidangé dans
le réservoir de carburant.
Quantité spécifiée :
7.5 ml par litre de carburant (1 oz par gallon)
UBD364F0.book Page 2 Thursday, January 24, 2019 4:31 PM

9-3
95. Procéder comme suit pour protéger le mo-
teur contre la corrosion interne.a. Retirer le capuchon de bougie et déposer la bougie.
b. Verser une cuillerée à café d’huile moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie sur la bougie et placer cette dernière sur la cu-
lasse de sorte que ses électrodes soient
mises à la masse. (Cette technique per-
mettra de limiter la production d’étincelles
à l’étape suivante.)
d. Lancer le moteur à plusieurs reprises à l’aide du démarreur. (Ceci permet de ré-
partir l’huile sur la paroi du cylindre.)
e. Reposer la bougie et le capuchon de bou- gie.
6. Lubrifier tous les câbles de commande, ainsi que les articulations de tous les leviers.
7. Placer le cadre sur des béquilles ou des cales pour soulever toutes les roues du sol. (Il est
aussi possible de tourner les roues tous les
mois pour éviter que les pneus s’abiment à un
endroit précis.) 8. Recouvrir la sortie du pot d’échappement à
l’aide d’un sachet en plastique afin d’éviter
toute infiltration d’eau.
9. Déposer la batterie et la recharger complète- ment. (Voir page 8-33.)
UBD364F0.book Page 3 Thursday, January 24, 2019 4:31 PM

10-1
10
FBU25963
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:1485 mm (58.5 in)
Largeur hors-tout: 1020 mm (40.2 in)
Hauteur hors-tout:
955 mm (37.6 in)
Hauteur de la selle: 750 mm (29.5 in)
Empattement: 1030 mm (40.6 in)
Garde au sol:
210 mm (8.3 in)
Rayon de braquage minimal: 3.0 m (9.84 ft)
Limite de profondeur d’eau: 20 cm (8 in)Poids:Poids à vide:126.5 kg (279 lb)Charge:Charge maximale:
82.0 kg (181 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):73.0 dB(A) à 3500 tr/mn Incertitude de mesure:
0.4 dB(A)
Vibrations au niveau de la selle (EN1032, ISO5008): 1.5 m/s2
Incertitude de mesure: 0.3 m/s2
Vibrations au niveau de la poignée (EN1032, ISO5008):
5.2 m/s2
Incertitude de mesure: 1.3 m/s2
Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement: Refroidissement par air
Dispositif de commande des soupapes: SACT
Nombre de cylindres:
Monocylindre
Cylindrée: 90 cm3
Alésage × course:
47.0 × 51.8 mm (1.85 × 2.04 in)
Taux de compression:
9.2 : 1
Système de démarrage: Démarreur électrique et kick
Système de graissage: Carter humide
UBD364F0.book Page 1 Thursday, January 24, 2019 4:31 PM

10-2
10

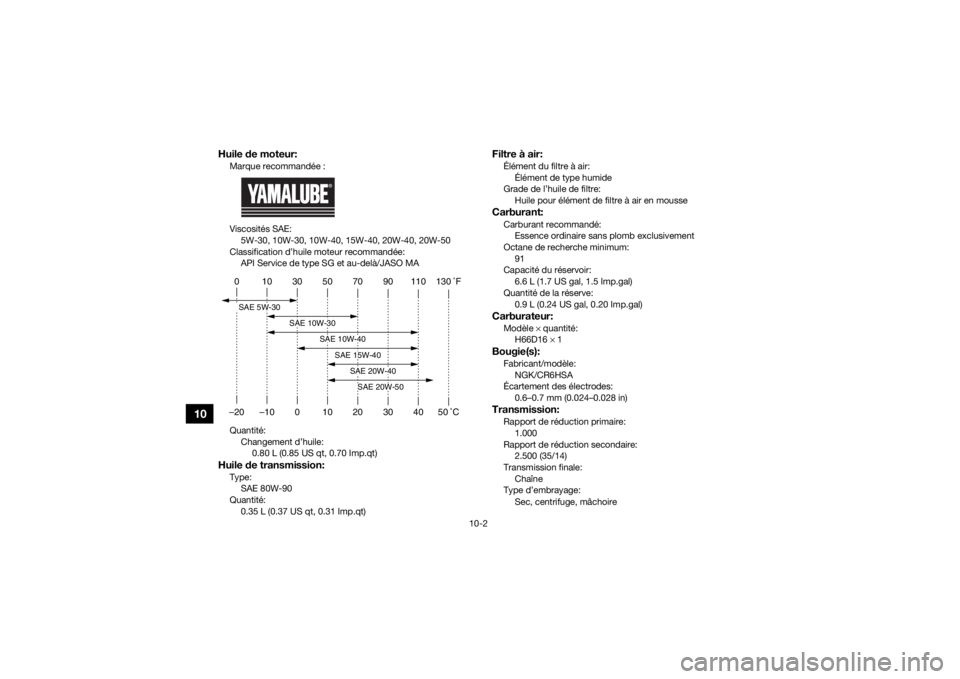

Huile de moteur:Marque recommandée :
Viscosités SAE:5W-30, 10W-30, 10W-40, 15W-40, 20W-40, 20W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO MA
Quantité: Changement d’huile: 0.80 L (0.85 US qt, 0.70 Imp.qt)Huile de transmission:Type:SAE 80W-90
Quantité: 0.35 L (0.37 US qt, 0.31 Imp.qt)
Filtre à air:Élément du filtre à air:Élément de type humide
Grade de l’huile de filtre:
Huile pour élément de filtre à air en mousseCarburant:Carburant recommandé:Essence ordinaire sans plomb exclusivement
Octane de recherche minimum:
91
Capacité du réservoir: 6.6 L (1.7 US gal, 1.5 Imp.gal)
Quantité de la réserve: 0.9 L (0.24 US gal, 0.20 Imp.gal)Carburateur:Modèle × quantité:
H66D16 × 1Bougie(s):Fabricant/modèle:
NGK/CR6HSA
Écartement des électrodes: 0.6–0.7 mm (0.024–0.028 in)Transmission:Rapport de réduction primaire:
1.000
Rapport de réduction secondaire: 2.500 (35/14)
Transmission finale: Chaîne
Type d’embrayage:
Sec, centrifuge, mâchoire
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UBD364F0.book Page 2 Thursday, January 24, 2019 4:31 PM

10-3
10
Type de boîte de vitesses:TVC automatique avec marche arrière
Rapport de démultiplication: Rapport de transmission:2.570–0.851 :1
Marche avant: 8.292 (49/15 x 33/13)
Marche arrière:
25.395 (49/15 x 49/16 x 33/13)Pneu avant:Taille:AT18 x 7-8
Fabricant/modèle:
DURO/DI2017Pneu arrière:Taille:AT18 x 9-8
Fabricant/modèle:
DURO/DI2016Pression de gonflage (contrôlée les pneus froids):Charge du véhicule:0.0–82.0 kg (0–181 lb)
Recommandation:
Avant:25.0 kPa (0.250 kgf/cm2, 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm2, 3.6 psi)
Minimum: Avant:
22.0 kPa (0.220 kgf/cm2, 3.2 psi)
Arrière: 22.0 kPa (0.220 kgf/cm2, 3.2 psi)
Roue avant:Taille de jante:8 x 5.5ATRoue arrière:Taille de jante:8 x 5.5ATFrein avant:Type:
Guidage mécanique, frein à tambour arrièreFrein arrière:Type:Guidage mécanique, frein à tambour arrièreSuspension avant:Type:Axe oscillant
Ressort: Ressort hélicoïdal
Amortisseur:
Amortisseur hydraulique-à gaz
Débattement de roue: 126 mm (5.0 in)Suspension arrière:Type:
Bras oscillant
Ressort: Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique-à gaz
Débattement de roue:
145 mm (5.7 in)
UBD364F0.book Page 3 Thursday, January 24, 2019 4:31 PM

10-4
10
Partie électrique:Tension du système électrique:12 V
Système d’allumage:
CDI
Système de charge: Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
GTX5L-BS
Voltage, capacité: 12 V, 4.0 AhÉclairage:Témoin du point mort:
3.5 W
Témoin de marche arrière: 3.5 WFusibles:Fusible principal:
7.5 AFBU30403Déclaration relative aux niveaux de bruit et de
vibrations (Europe)
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des
niveaux d’utilisation sûrs. Même s’il existe une
corrélation entre les niveaux d’émission et d’ex-
position, ces chiffres ne peuvent pas être utilisés pour déterminer si d’autres précautions sont né-
cessaires. Les facteurs influençant le niveau réel
d’exposition de la main-d’œuvre incluent les ca-
ractéristiques du lieu de travail, les autres sources
sonores, c’est-à-dire le nombre de machines, les
autres processus adjacents et la durée d’exposi-
tion aux bruits d’un technicien. Le niveau d’expo-
sition autorisé peut également varier d’un pays à
l’autre. Ces informations permettent toutefois à
l’utilisateur de la machine de mieux évaluer les ris-
ques et dangers.
FBU38670Déclaration des niveaux d’émissions de CO2
(pour l’Europe)
Cette mesure du CO2 est le résultat d’un essai,
réalisé sur un cycle fixe dans des conditions de la-
boratoire, portant sur un moteur (parent) repré-
sentatif du type de moteurs (de la famille de mo-
teurs), et ne constitue pas une indication ou une
garantie des performances d’un moteur particu-
lier.
UBD364F0.book Page 4 Thursday, January 24, 2019 4:31 PM

11-1
11
FBU26003
RENSEIGNEMENTS COMPLÉMENTAIRES

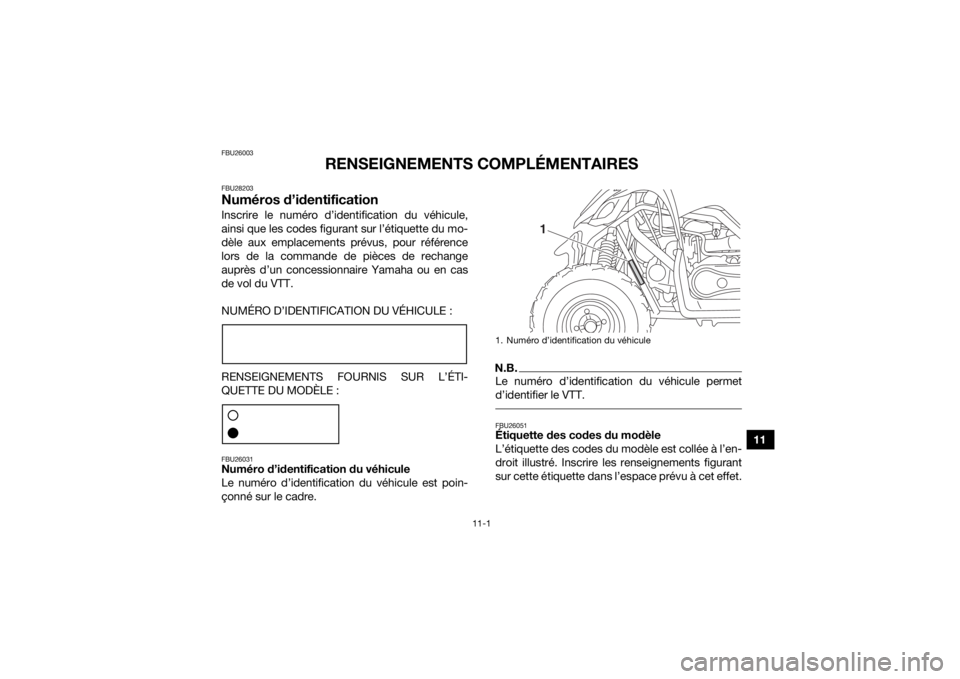

FBU28203Numéros d’identificationInscrire le numéro d’identification du véhicule,
ainsi que les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour référence
lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26031Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT. FBU26051Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule
1
UBD364F0.book Page 1 Thursday, January 24, 2019 4:31 PM

11-2
11Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.

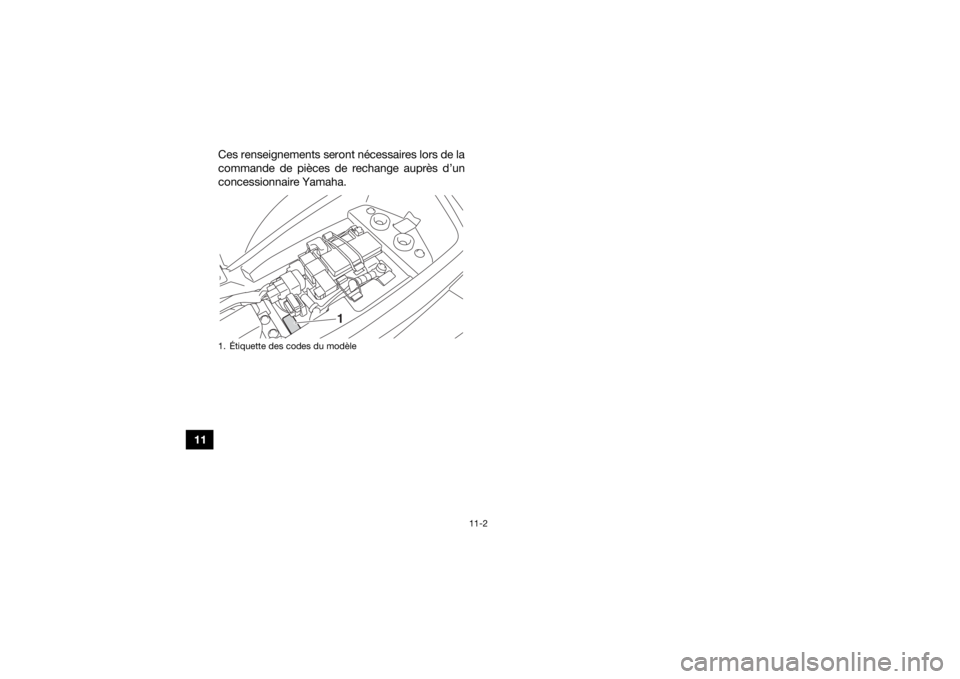

1. Étiquette des codes du modèle
1
UBD364F0.book Page 2 Thursday, January 24, 2019 4:31 PM
