2. Si vos blessures sont moins graves et que
vous pouvez marcher, se déplacer hors du
sentier. Vérifier si vous êtes blessé et appor-
ter les premiers soins si besoin.
3. Si vos blessures sont légères et que la ma- nœuvre est sûre, déplacer le véhicule hors du
sentier pour éviter les collisions avec des vé-
hicules venant en sens inverse. Vérifier les
blessures et apporter les premiers soins si
besoin. Si votre état physique vous permet de
conduire, contrôler le véhicule. Si le véhicule
est en état de fonctionnement sûr et que vous
pouvez l’utiliser en toute sécurité, le redémar-
rer et rouler doucement vers votre camp ou
tout autre lieu connu dans lequel vous pouvez
recevoir des soins médicaux. Si nécessaire,
contacter votre convoi ou les autorités loca-
les pour leur communiquer votre position et
ce qui est arrivé.
En cas de panne 1. Si le véhicule ne redémarre pas ou n’est pas en état de fonctionnement sûr, mettre le
contacteur à clé et le coupe-circuit du moteur
à l’arrêt. Si la panne survient dans la pé- nombre ou la nuit, ne pas couper le contac-
teur à clé afin que vos feux puissent avertir les
autres véhicules que le vôtre est à l’arrêt.
2. Quitter toute zone dangereuse. Regarder si des véhicules arrivent en sens inverse et une
fois hors de danger, pousser le véhicule sur le
côté du sentier, voire du chemin principal,
pour éviter toute collision avec des véhicules
venant en sens inverse. Si vous ne pouvez
pas déplacer votre véhicule vous-même, une
fois hors de danger, marcher jusqu’au point
d’observation le plus proche et avertir un
conducteur venant en sens inverse pour qu’il
vous aide à pousser votre véhicule vers un
endroit sûr hors du sentier.
3. Contrôler le véhicule à la recherche de dan- gers immédiats. Les plus évidents sont les
fuites de carburant et les câbles non mis à la
masse ou coupés. Vérifier visuellement la
présence de câbles coupés et de fuites de
carburant. Une fuite de carburant peut être
confirmée par l’odeur d’essence.
4. Une fois l’absence de dangers immédiats confirmée, vous pouvez retirer votre casque
et contrôler le véhicule de plus près. Recher-
cher les signes extérieurs d’usure, les pièces
UBD364F0.book Page 5 Thursday, January 24, 2019 4:31 PM
Page 22 of 134
2-6
2cassées, les fuites, les fissures dans le cadre,
les dommages sur la suspension, les dom-
mages sur les roues, etc. Le carburant, l’huile
et le liquide de refroidissement dégagent ha-
bituellement une odeur perceptible.
5. Si le véhicule ne redémarre pas ou qu’il est dangereux de le conduire, mettre à l’arrêt
tous les systèmes du véhicule (coupe-circuit
du moteur, contacteur à clé et robinet de car-
burant), puis avertir quelqu’un ou aller cher-
che de l’aide.
Pièces de rechange, accessoires et modifica-
tions issus du marché secondaire
Bien que des produits du marché secondaire
puissent sembler être de concept et de qualité
identiques aux accessoires Yamaha, il faut être
conscient que certains de ces accessoires ou cer-
taines de ces modifications ne sont pas appro-
priés en raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La mise en
place de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhicule
venant altérer le concept ou les caractéristiques
du véhicule peut soumettre les occupants du vé-
hicule ou des tiers à des risques accrus de bles-
sures ou de mort. Le propriétaire est responsable des dommages découlant d’une modification du
véhicule. Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux donnés à
la section Charge (page 6-8).
Ne jamais monter d’accessoires qui pourraient
nuire au bon fonctionnement du VTT. Examiner
soigneusement les accessoires avant de les
monter pour s’assurer qu’ils ne réduisent en
rien la garde au sol, le débattement limite de la
suspension, la course de la direction ou le fonc-
tionnement des commandes.
Les accessoires montés sur le VTT peuvent
créer de l’instabilité en raison d’une mauvaise
répartition du poids.
Des accessoires volumineux risquent de grave-
ment réduire la stabilité du VTT.
Certains accessoires peuvent forcer le pilote à
modifier sa position de conduite. Une position
de conduite incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son contrôle du
véhicule. De tels accessoires sont donc décon-
seillés.
La prudence est de rigueur lors de l’installation
de tout accessoire électrique supplémentaire.
Si les accessoires excèdent la capacité du cir-
cuit électrique du VTT, une défaillance pourrait
UBD364F0.book Page 6 Thursday, January 24, 2019 4:31 PM
Page 23 of 134
2-7
2
se produire, ce qui risque de provoquer des
problèmes d’éclairage et une perte de puis-
sance du moteur. La batterie a également ten-
dance à se décharger plus rapidement si des
accessoires électriques sont ajoutés.
AVERTISSEMENT
FWB00073Éviter un empoisonnement au monoxyde de
carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un gaz
mortel. L’inhalation de monoxyde de carbone
peut provoquer céphalées, étourdissements,
somnolence, nausées, confusion mentale, et
finalement la mort.
Le monoxyde de carbone est un gaz incolore,
inodore et insipide, qui peut être présent
même lorsque l’on ne sent ou ne voit aucun
gaz d’échappement. Des niveaux mortels de
monoxyde de carbone peuvent s’accumuler
rapidement et peuvent suffoquer rapidement
une victime et l’empêcher de se sauver. De
plus, des niveaux mortels de monoxyde de car-
bone peuvent persister pendant des heures,
voire des jours dans des endroits mal ventilés.
Si l’on ressent tout symptôme d’empoisonne- ment au monoxyde de carbone, il convient de
quitter immédiatement l’endroit, de prendre
l’air et de CONSULTER UN MÉDECIN.
Ne pas faire tourner un moteur dans un en-
droit confiné. Même si l’on tente de faire éva-
cuer les gaz d’échappement à l’aide de ven-
tilateurs ou en ouvrant portes et fenêtres, le
monoxyde de carbone peut atteindre rapide-
ment des concentrations dangereuses.
Ne pas faire tourner un moteur dans un en-
droit mal ventilé ou des endroits partielle-
ment clos, comme les granges, garages ou
abris d’auto.
Ne pas faire tourner un moteur à un endroit
à l’air libre d’où les gaz d’échappement
pourraient être aspirés dans un bâtiment par
des ouvertures comme portes ou fenêtres.
AVERTISSEMENT
FWB02592Lors du transport du VTT dans un autre véhi-
cule, veiller à le garder bien droit et à ce que le
robinet de carburant soit à la position “OFF”.
Sinon, du carburant pourrait fuir du carbura-
teur ou du réservoir.
UBD364F0.book Page 7 Thursday, January 24, 2019 4:31 PM
Page 24 of 134
2-8
2
UBD364F0.book Page 8 Thursday, January 24, 2019 4:31 PM
Page 25 of 134
3-1
3
FBU17681
DESCRIPTION
FBU17691Vue gauche
FBU17701Vue droite
1. Bouchon du réservoir de carburant
2. Robinet de carburant
3. Filtre à air
4. Fusible
5. Batterie
6. Amortisseur arrière
7. Cache de pédale de kick
1 2 3 4,576
1. Pare-étincelles
2. Catadioptre
3. Trousse de réparation
4. Amortisseur avant
5. Bougie
6. Bouchon de remplissage de l’huile moteur
7. Bouchon de remplissage de l’huile de boîte de vitesses123 4
76 5
UBD364F0.book Page 1 Thursday, January 24, 2019 4:31 PM
Page 26 of 134
3-2
3
FBU17715Commandes et instruments1. Levier de frein arrière
2. Commodos
3. Verrou de stationnement du frein de stationnement
4. Starter
5. Contacteur à clé
6. Levier des gaz
7. Levier de frein avant
8. Sélecteur de marche
1
2
3
5
6
7
4
8
UBD364F0.book Page 2 Thursday, January 24, 2019 4:31 PM
Page 27 of 134
4-1
4
FBU17739
COMMANDES ET INSTRUMENTS

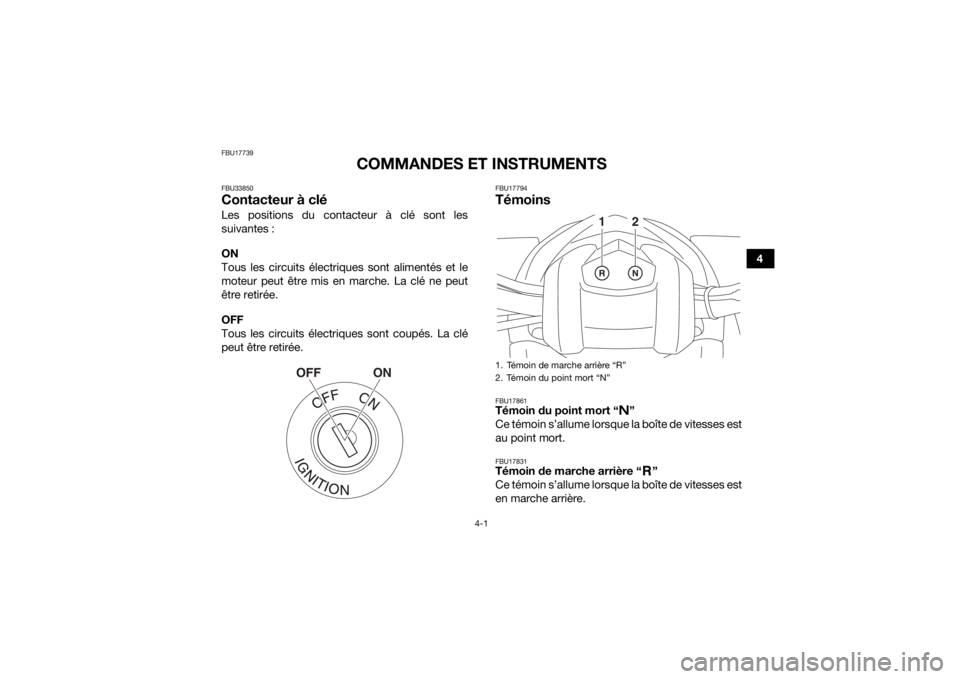

FBU33850Contacteur à cléLes positions du contacteur à clé sont les
suivantes :
ON
Tous les circuits électriques sont alimentés et le
moteur peut être mis en marche. La clé ne peut
être retirée.
OFF
Tous les circuits électriques sont coupés. La clé
peut être retirée.
FBU17794TémoinsFBU17861Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.FBU17831Témoin de marche arrière “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.
ON
OFF
1. Témoin de marche arrière “R”
2. Témoin du point mort “N”
1
2
UBD364F0.book Page 1 Thursday, January 24, 2019 4:31 PM
Page 28 of 134
4-2
4
FBU18067Contacteurs à la poignéeFBU18081Coupe-circuit du moteur “ / ”
Sélectionner la position “ ” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur “ ”.
FBU18102Bouton du démarreur “ ”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur. Il convient de lire les instruc-
tions de démarrage à la page 6-1 avant de mettre
le moteur en marche.FBU18285Levier des gazAppuyer sur le levier des gaz pour augmenter le
régime moteur. La tension du ressort renvoie le le-
vier en position de repos lorsqu’il est relâché. Tou-
jours contrôler le retour normal du levier des gaz
avant de démarrer le moteur.

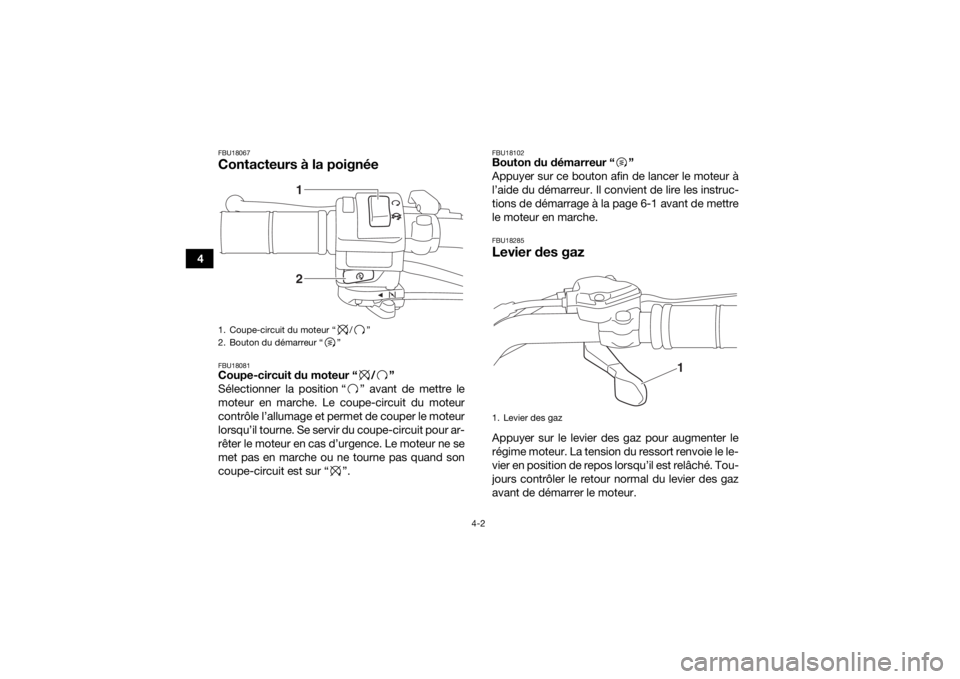

1. Coupe-circuit du moteur “ / ”
2. Bouton du démarreur “ ”
21
1. Levier des gaz
1
UBD364F0.book Page 2 Thursday, January 24, 2019 4:31 PM
Page 29 of 134
4-3
4
FBU33802Limiteur de vitesseCe VTT est équipé de deux limiteurs de vitesse.
Une vis de réglage du limiteur de vitesse du véhi-
cule et un cache amovible de limitation de vitesse
du moteur. Yamaha recommande que tout pilote
débute son apprentissage en roulant la vis de ré-
glage du limiteur de vitesse vissée à fond et le ca-
che de limitation de vitesse du moteur en place
afin de limiter au maximum la puissance du mo-
teur.
Le limiteur de vitesse du véhicule empêche
l’ouverture maximale des gaz, même lorsque le le-
vier des gaz est actionné au maximum. La vis de
réglage du limiteur pourra être desserrée progres-
sivement au fur et à mesure que le pilote débutant
se sera familiarisé avec son véhicule. Les parents
devront estimer les capacités de conduite de leur
enfant et augmenter judicieusement la puissance
du VTT en fonction de celles-ci. Une fois que le pi-
lote maîtrise parfaitement son VTT en roulant à la
vitesse maximale permise par le limiteur de vi-
tesse du véhicule, on peut alors retirer le cache de
limitation de vitesse du moteur. Comme le retrait
de ce cache entraîne une augmentation considé-
rable de la puissance du moteur, il convient de
resserrer tout à fait la vis de réglage du limiteur devitesse du véhicule et de la desserrer progressive-
ment en fonction du niveau de maîtrise de la
conduite à des vitesses plus élevées.

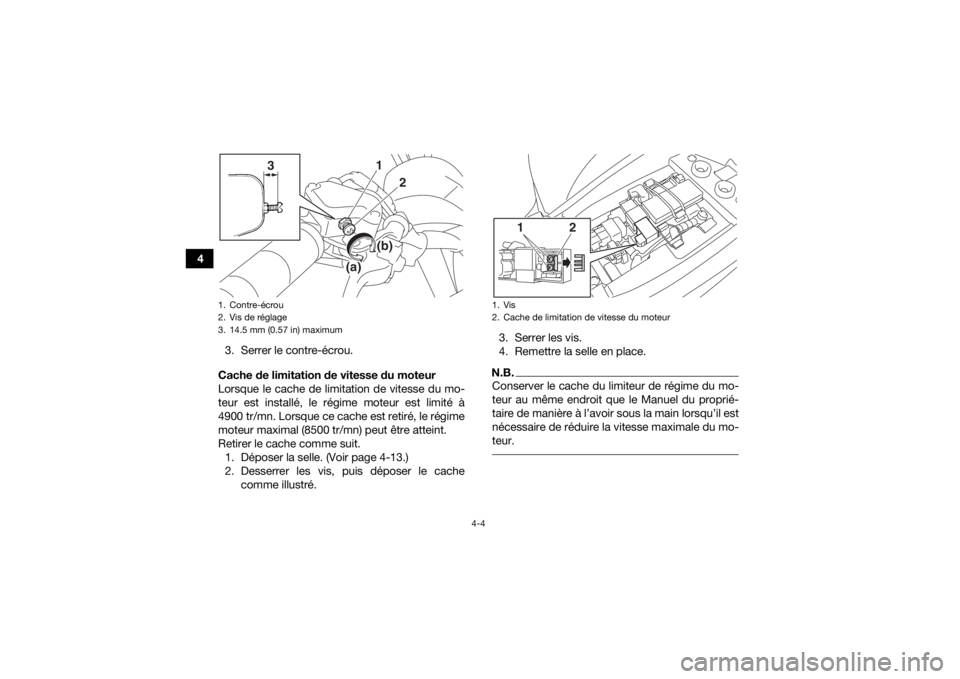

Limiteur de vitesse du véhicule
1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a) pour augmenter le régime maximum du moteur et
la vitesse maximum du VTT. Tourner la vis de
réglage dans le sens (b) pour limiter le régime
maximum du moteur et réduire ainsi la vitesse
maximum du véhicule. Ne pas dévisser la vis
de réglage de plus de 14.5 mm (0.57 in) afin
d’éviter d’endommager le câble des gaz.
S’assurer que la garde au levier des gaz est
toujours de 1.5–4.0 mm (0.06–0.16 in). (Voir
page 8-21.) AVERTISSEMENT ! Un réglage
incorrect du limiteur de vitesse et de l’ac-
célérateur pourrait endommager le câble
des gaz et créer des problèmes d’accélé-
ration. Une perte de contrôle du véhicule
pourrait s’ensuivre et être à l’origine d’un
accident.
[FWB00242]
UBD364F0.book Page 3 Thursday, January 24, 2019 4:31 PM
Page 30 of 134
4-4
43. Serrer le contre-écrou.
Cache de limitation de vitesse du moteur
Lorsque le cache de limitation de vitesse du mo-
teur est installé, le régime moteur est limité à
4900 tr/mn. Lorsque ce cache est retiré, le régime
moteur maximal (8500 tr/mn) peut être atteint.
Retirer le cache comme suit. 1. Déposer la selle. (Voir page 4-13.)
2. Desserrer les vis, puis déposer le cache comme illustré. 3. Serrer les vis.
4. Remettre la selle en place.
N.B.Conserver le cache du limiteur de régime du mo-
teur au même endroit que le Manuel du proprié-
taire de manière à l’avoir sous la main lorsqu’il est
nécessaire de réduire la vitesse maximale du mo-
teur.
1. Contre-écrou
2. Vis de réglage
3. 14.5 mm (0.57 in) maximum
1
3
2
(b)
(a)
1. Vis
2. Cache de limitation de vitesse du moteur
12
UBD364F0.book Page 4 Thursday, January 24, 2019 4:31 PM
