FUNCIONAMIENTO
SBU19902Lea atentamente el manual del propietario antes
de empezar a conducir el ATV. Si no entiende al-
gún mando o función, pregunte a su concesiona-
rio Yamaha.
ADVERTENCIA
SWB00632Lea atentamente el manual del propietario
para familiarizarse con todos los mandos y evi-
tar perder el control, lo que puede causar un
accidente o lesiones. SBU33822Arranque del motor en fríoATENCIÓNSCB00151Consulte la sección “Rodaje del motor” de la
página 7-5 antes de poner en funcionamiento
por primera vez el motor.
1. Ponga el freno de estacionamiento. (El motorsolamente se puede poner en marcha cuan-
do está accionada la maneta del freno trase-
ro).
2. Gire el grifo de gasolina a la posición “ON”.
3. Gire la llave a la posición “ON” y sitúe el inte- rruptor de paro del motor en “ ”.
4. Cambie la palanca de selección a la posición de punto muerto. (La luz indicadora de punto
muerto debería encenderse).
5. Sitúe la palanca del estárter (estrangulador) en función de la temperatura ambiente.
Posición (1):
Arranque del motor en frío a una temperatura
ambiente por debajo de 5 °C (40 °F).
Posición (2):
Arranque del motor en frío a una temperatura
ambiente entre 0 °C (30 °F) y 30 °C (90 °F).
Posición (3):
Arranque del motor en frío a una temperatura
ambiente por encima de 25 °C (80 °F).
UBD365S0.book Page 1 Friday, January 24, 2020 3:24 PM

7-2
7Posición de temp. ambiente/estárter (estran-
gulador)
6. Suelte la maneta del acelerador y arranque el motor pulsando el interruptor de arranque.
NOTASi el motor no arranca, suelte el interruptor de
arranque y, a continuación, vuelva a pulsarlo.
Espere unos segundos antes de intentarlo de
nuevo. Cada arranque debe ser lo más breve
posible a fin de conservar la energía de la bate-
ría. No accione el arranque del motor durante
más de 10 segundos seguidos.
 Si el motor no arranca con el interruptor de
arranque, intente utilizar el sistema de arranque
a pedal. (Véase la página 5-7). 7. Si el motor arranca con la palanca del estárter
(estrangulador) en la posición (1), sitúe la pa-
lanca en la posición (2) para calentar el motor.
Si el motor arranca con la palanca del estárter
(estrangulador) en la posición (2), mantenga
la palanca en esta posición para calentar el
motor.
8. Siga calentando el motor hasta que funcione con un ralentí suave y, a continuación, vuelva
a situar la palanca del estárter (estrangulador)
en la posición (3) antes de iniciar la marcha.
1. Abierto completamente
2. Semiabierto
3. Cerrado
4. Palanca del estárter (estrangulador)
4
3
2
1
(1) (3)
(2)
UBD365S0.book Page 2 Friday, January 24, 2020 3:24 PM

7-3
7
NOTAEl motor está caliente cuando responde rápida-
mente al acelerador con el estárter (estrangulador)
desactivado. 9. Suelte el freno de estacionamiento.ATENCIÓNSCB00164Para prolongar al máximo la vida útil del motor,
¡nunca acelere mucho con el motor frío! SBU20292Arranque del motor en calienteUtilice el mismo procedimiento que el descrito
para el arranque en frío, salvo que el estárter (es-
trangulador) no es necesario cuando el motor está
caliente. En lugar de usarla, arranque el motor con
el acelerador ligeramente abierto.
SBU33831Funcionamiento de la palanca de se-
lección de marcha y conducción hacia
atrásATENCIÓNSCB00171Antes de cambiar, detenga el ATV; de lo con-
trario, podría dañarse la transmisión. Cambio: Avance1. Detenga el ATV por completo.
2. Aplique la palanca del freno trasero.
3. Cambie de punto muerto a marcha adelante moviendo la palanca de selección de marcha
a lo largo de la guía.NOTAAsegúrese de que la palanca de selección de mar-
cha esté colocada correctamente en la posición
correspondiente.
UBD365S0.book Page 3 Friday, January 24, 2020 3:24 PM

7-4
74. Abra gradualmente la maneta de aceleración. Cambio: Marcha atrás
ADVERTENCIA
SWB00721El uso incorrecto de la marcha atrás puede ha-
cer que el vehículo choque con algún obstácu-
lo o atropelle a alguien, lo que podría ocasionar
graves lesiones. Cuando se utilice la marcha
atrás, compruebe siempre que no haya obstá-
culos o personas detrás del vehículo. Una vez
comprobado que no hay peligro, vaya despa-
cio. 1. Detenga el ATV por completo.
2. Aplique la palanca del freno trasero.
3. Cambie de punto muerto a marcha atrás mo-
viendo la palanca de selección de marcha a
lo largo de la guía.NOTAAl engranar la marcha atrás, deberá encenderse la
luz indicadora correspondiente. Si la luz indicado-
ra no se enciende, haga revisar el circuito eléctrico
en un concesionario Yamaha.

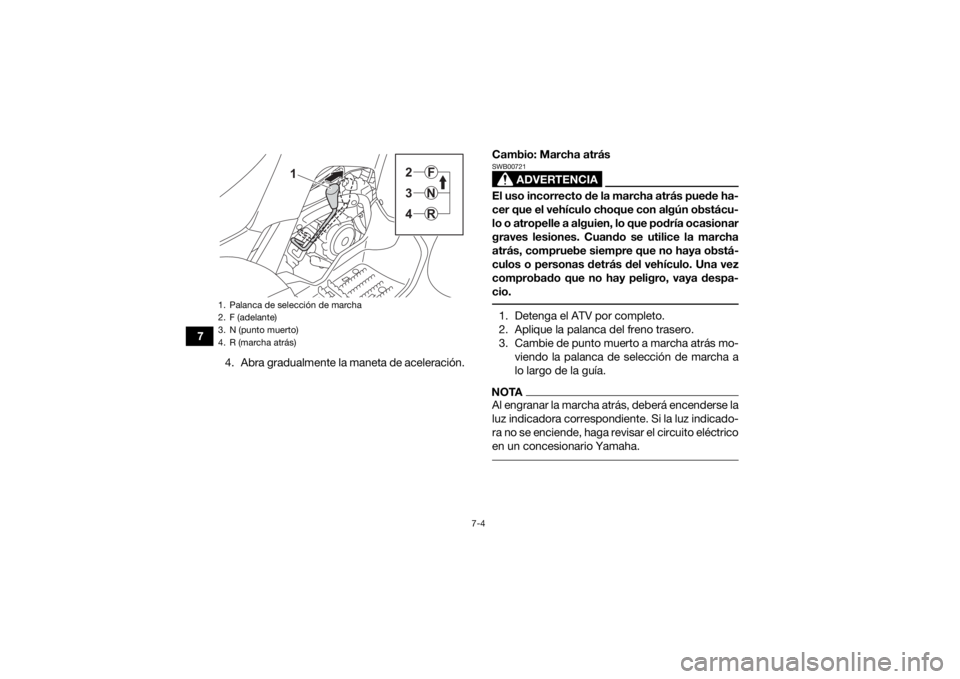

1. Palanca de selección de marcha
2. F (adelante)
3. N (punto muerto)
4. R (marcha atrás)
FNR
234
1
UBD365S0.book Page 4 Friday, January 24, 2020 3:24 PM

7-5
7
4. Compruebe si hay personas u obstáculos de- trás del vehículo y suelte la maneta del freno
trasero.
5. Accione gradualmente la maneta de acelera- ción y siga mirando hacia atrás mientras el
vehículo se desplace en esa dirección.
SBU20684Rodaje del motorNo hay un periodo más importante para la vida del
motor que los primeros 320 km (200 mi) o 20 ho-
ras de funcionamiento. Por ello, debe seguir con
atención las instrucciones de rodaje del motor.
Puesto que el motor es nuevo, no lo fuerce exce-
sivamente durante los primeros 320 km (200 mi) o
20 horas. Durante este periodo, las distintas pie-
zas del motor se desgastan y pulen hasta alcanzar
las holguras de trabajo correctas. Evite el funcio-
namiento prolongado a todo gas o toda condición
que puede provocar el recalentamiento del motor.
0–160 km (0–100 mi) o 0–10 horas
Evite el funcionamiento prolongado a más de me-
dio gas. Varíe la velocidad del ATV cada cierto
tiempo. No mantenga el acelerador en una posi-
ción fija.
160–320 km (100–200 mi) o 10–20 horas
Evite el funcionamiento prolongado a más de 3/4
de gas. Revolucione el motor libremente, pero no
lo ponga a todo gas en ningún momento.
A partir de 320 km (200 mi) o 20 horas
Ya puede utilizar el ATV con normalidad.
1. Palanca de selección de marcha
2. F (adelante)
3. N (punto muerto)
4. R (marcha atrás)
FNR
234
1
UBD365S0.book Page 5 Friday, January 24, 2020 3:24 PM

7-6
7
ATENCIÓNSCB00221Si surge algún problema durante el rodaje del
motor, lleve inmediatamente el ATV a un con-
cesionario Yamaha para que lo revise. SBU30021EstacionamientoCuando estacione el ATV, accione la maneta del
freno trasero, sitúe la palanca de selección de
marcha en la posición de avance, pare el motor,
ponga el freno de estacionamiento y, a continua-
ción, sitúe la llave de paso de la gasolina en la po-
sición “OFF”.

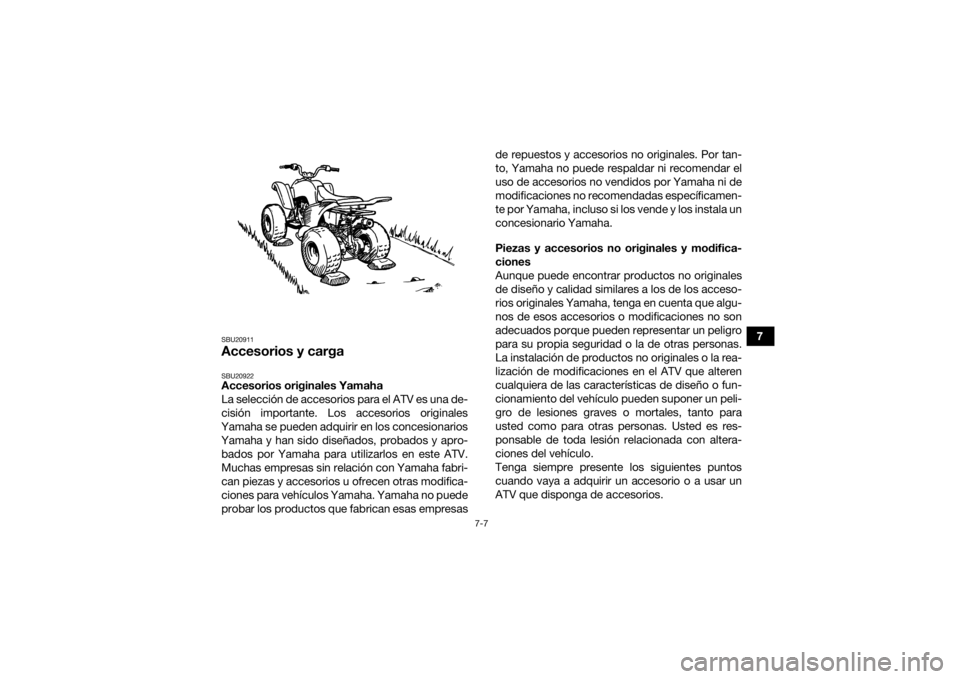

SBU20765Estacionamiento en una pendiente
ADVERTENCIA
SWB00832Evite estacionar en pendientes u otros firmes
inclinados. El estacionamiento en una pen-
diente o terreno inclinado podría provocar que
el ATV se pusiese en movimiento sin control,
con lo que aumentaría la posibilidad de acci-
dente. Si debe estacionar en firme inclinado,
coloque el ATV transversalmente en la pen-
diente, cambie la palanca de selección de mar-
cha a la posición hacia delante, pare el motor,
aplique el freno de estacionamiento y, a conti-
nuación, bloquee las ruedas delanteras y tra-
seras con piedras u otros objetos.
No estacione nunca el ATV en pendientes que
sean demasiado pronunciadas para andar con
facilidad por ellas. 1. Con la transmisión en la posición de avance,detenga el ATV aplicando los frenos.
2. Pare el motor.
3. Con la maneta del freno trasero accionada, aplique el freno de estacionamiento y luego
suelte lentamente la maneta.
4. Gire el grifo de gasolina a la posición “OFF”.
1. Placa de bloqueo
1
UBD365S0.book Page 6 Friday, January 24, 2020 3:24 PM

7-7
7
SBU20911Accesorios y cargaSBU20922Accesorios originales Yamaha
La selección de accesorios para el ATV es una de-
cisión importante. Los accesorios originales
Yamaha se pueden adquirir en los concesionarios
Yamaha y han sido diseñados, probados y apro- bados por Yamaha para utilizarlos en este ATV.
Muchas empresas sin relación con Yamaha fabri-
can piezas y accesorios u ofrecen otras modifica-
ciones para vehículos Yamaha. Yamaha no puede
probar los productos que fabrican esas empresas de repuestos y accesorios no originales. Por tan-
to, Yamaha no puede respaldar ni recomendar el
uso de accesorios no vendidos por Yamaha ni de
modificaciones no recomendadas específicamen-
te por Yamaha, incluso si los vende y los instala un
concesionario Yamaha.
Piezas y accesorios no originales y modifica-
ciones
Aunque puede encontrar productos no originales
de diseño y calidad similares a los de los acceso-
rios originales Yamaha, tenga en cuenta que algu-
nos de esos accesorios o modificaciones no son
adecuados porque pueden representar un peligro
para su propia seguridad o la de otras personas.
La instalación de productos no originales o la rea-
lización de modificaciones en el ATV que alteren
cualquiera de las características de diseño o fun-
cionamiento del vehículo pueden suponer un peli-
gro de lesiones graves o mortales, tanto para
usted como para otras personas. Usted es res-
ponsable de toda lesión relacionada con altera-
ciones del vehículo.
Tenga siempre presente los siguientes puntos
cuando vaya a adquirir un accesorio o a usar un
ATV que disponga de accesorios.UBD365S0.book Page 7 Friday, January 24, 2020 3:24 PM

7-8
7
Los accesorios deben colocarse de manera fir-
me y segura. Un accesorio que pueda cambiar
de posición o que se salga durante la marcha
puede afectar a su capacidad de controlar el
ATV.
 No monte un accesorio donde pueda interferir
con su capacidad para controlar el ATV, por
ejemplo, no fije al manillar un objeto pesado que
pueda dificultar el manejo de la dirección, un
accesorio que le impida moverse libremente en
el asiento o uno que limite la visión (entre otras
posibilidades).
 Extreme las precauciones cuando conduzca un
ATV con accesorios. Su comportamiento pue-
de variar de cuando se conduce sin accesorios.
SBU33880Carga
ADVERTENCIA
SWB00821No sobrepase nunca la capacidad de carga es-
pecificada para este ATV. El exceso de carga
de este ATV o el transporte o arrastre de carga
de forma inadecuada podría dar lugar a reac-
ciones anómalas del ATV y podría causar acci-
dentes. La carga deberá ir convenientemente
distribuida y sujeta. Reduzca la velocidad cuando se transporte carga o se arrastre un
remolque. Mantenga una distancia de frenado
mayor.
Con su equipamiento original, este ATV no está
diseñado para transportar cargas ni arrastrar re-
molques. Si decide añadir accesorios para poder
transportar cargas o arrastrar remolques, deberá
hacerlo con sentido común y sensatez ya que la
estabilidad y la manejabilidad del ATV podrían
cambiar. Cuando añada accesorios, tenga en
cuenta los siguientes puntos:

No sobrepase nunca los límites de peso estipu-
lados. Con exceso de carga, el ATV puede vol-
verse inestable.
 Si se va a transportar carga y arrastrar un remol-
que simultáneamente, incluya la carga sobre el
enganche en la carga máxima del ATV. CARGA MÁXIMA
Límite de carga del ATV (peso total del con-ductor, de la carga, de los accesorios y la
carga sobre el enganche): 82.0 kg (181 lb)
UBD365S0.book Page 8 Friday, January 24, 2020 3:24 PM

7-9
7

Coloque la carga en el portaequipajes lo más
cerca posible del centro de gravedad del ATV.
Coloque la carga en la parte trasera del portae-
quipajes delantero, en la parte delantera del
portaequipajes trasero y céntrela.
 Ate firmemente la carga al portaequipajes. Ase-
gúrese de que la carga del remolque no pueda
moverse de un lado para otro. El desplazamien-
to de la carga podría provocar un accidente.
 Asegúrese de que la carga no entorpezca el uso
de los mandos o impida al conductor ver el ca-
mino.
 Conduzca a menor velocidad que cuando no se
lleva carga. Cuanto mayor sea la carga, a menor
velocidad conviene ir.
 Mantenga una distancia de frenado mayor. El
ATV con carga tarda más en detenerse.
 Si es inevitable tomar curvas muy cerradas, há-
galo a velocidad muy baja.
 Evite las pendientes y los terrenos accidenta-
dos. Elija el terreno con cuidado. El peso añadi-
do al ATV afecta a su estabilidad y
manejabilidad.
UBD365S0.book Page 9 Friday, January 24, 2020 3:24 PM

8-1
8
SBU21142
CONDUCCIÓN DEL ATV
UBD365S0.book Page 1 Friday, January 24, 2020 3:24 PM
