5. Aclare el ATV inmediatamente con agua lim-
pia y seque todas las superficies con una ga-
muza, una toalla limpia o un trapo suave y
absorbente.
6. Seque la cadena y lubr íquela para evitar que
se oxide.
7. Limpie el asiento con un limpiador de tapice- rías de vinilo para mantenerlo flexible y bri-
llante.
8. Puede aplicarse cera de automoci ón a todas
las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado pro-
tector. Cuando termine, ponga en marcha el
motor y d éjelo en ralent í unos minutos.
SBU25933Almacenamiento Per íodo corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, prot éjalo del polvo con una funda
porosa. ATENCI ÓN: Si guarda el ATV en un lu-
gar mal ventilado o lo cubre con una lona cuan-
do todav ía est á mojado, el agua y la humedad
penetrar án en su interior y se oxidar á. Para prevenir la corrosi
ón, evite s ótanos h úmedos,
establos (por la presencia de amoní aco) y luga-
res en los que se almacenen productos qu ími-
cos fuertes.
[SCB00721]
Per íodo largo
Antes de guardar el ATV durante varios meses: 1. Siga todas las instrucciones que se facilitan en el apartado “ Limpieza” de este cap ítulo.
2. Gire la palanca del grifo de gasolina a la posi- ción “OFF ”.
3. Vac íe la cubeta con flotador del carburador
aflojando el perno de drenaje; evitar á as í la
acumulaci ón de posos de gasolina. Vierta en
el dep ósito de gasolina la gasolina que haya
vaciado.
4. Llene el depó sito con gasolina y, si es posible,
a ñ ada un producto estabilizador de gasolina
para prevenir su deterioro.
Cantidad especificada: 7.5 ml de producto estabilizador por cada li-
tro de gasolina (o 1 onza de estabilizador
por cada gal ón de gasolina)
U1PD60S0.book Page 2 Thursday, June 16, 2011 9:47 AM

9-3
95. Lleve a cabo los pasos siguientes para prote-
ger el cilindro, los aros del pist ón, etc. frente a
la corrosió n.
a. Desmonte la tapa de la buj ía y la buj ía.
b. Vierta una cucharadita de aceite de motor por el orificio para la buj ía.
c. Monte la tapa de la buj ía en la buj ía y se-
guidamente coloque ésta sobre la culata
para que los electrodos queden en contac-
to con masa. (As í limitar á las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque el éctrico. (Así se cubrirá la pared
del cilindro con aceite).
e. Quite la tapa de buj ía de la buj ía y luego
monte la buj ía y su tapa correspondiente.
6. Lubrique todos los cables de mando, as í
como las partes pivotantes de las manetas,
palancas y pedales.
7. Compruebe la presi ón de aire de los neum áti-
cos y, si es preciso, corr íjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neum áticos se desgasten en un punto de-
terminado. 8. Cubra la salida del silenciador con una bolsa
de pl ástico para evitar que penetre humedad.
9. Desmonte la bater ía y c árguela completa-
mente. Guá rdela en un lugar fresco y seco y
c á rguela una vez al mes. No guarde la bater ía
en un lugar excesivamente caliente o fr ío [me-
nos de 0 ° C (30 °F) o más de 30 ° C (90 °F)].
Para m ás informaci ón relativa al almacena-
miento de la bater ía, consulte la p ágina 8-52.
NOTAEfect úe todas las reparaciones necesarias antes
de guardar el ATV.
U1PD60S0.book Page 3 Thursday, June 16, 2011 9:47 AM

10-1
10
SBU25961
ESPECIFICACIONES
Dimensiones:Longitud total:1840 mm (72.4 in)
Anchura total: 1170 mm (46.1 in)
Altura total:
1090 mm (42.9 in)
Altura del asiento: 810 mm (31.9 in)
Distancia entre ejes: 1280 mm (50.4 in)
Holgura m ínima al suelo:
255 mm (10.0 in)
Radio de giro m ínimo:
3500 mm (138 in)Peso:Con aceite y combustible:
169.0 kg (373 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):82.0 dB(A)a3750 r/min (EUR)(FRA)(GBR)
Nivel de potencia ac ústica ponderado A:
98.0 dB(A)a3750 r/min (EUR)(FRA)(GBR)
Vibraci ón en el asiento (EN1032, ISO5008):
Sin exceder de 0.5 m/s ² (EUR)(FRA)(GBR)
Vibraci ón en el manillar (EN1032, ISO5008):
Sin exceder de 2.5 m/s ² (EUR)(FRA)(GBR)
Motor:Tipo de motor:
4 tiempos, refrigerado por l íquido, DOHC
Disposició n de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
449 cm ³
Calibre × Carrera:
95.0 × 63.4 mm (3.74 × 2.50 in)
Relaci ón de compresi ón:
11.40 : 1
Sistema de arranque:
Arranque elé ctrico
Sistema de lubricació n:
C árter secoAceite de motor:Marca recomendada:
YAMALUBE
U1PD60S0.book Page 1 Thursday, June 16, 2011 9:47 AM

10-2
10
Tipo:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin repuesto de filtro del aceite:
1.75 L (1.85 US qt, 1.54 Imp.qt)
Cantidad en el dep ósito de aceite:
1.55 L (1.64 US qt, 1.36 Imp.qt)
Cantidad en el dep ósito de aceite:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Con repuesto de filtro de aceite:
1.85 L (1.96 US qt, 1.63 Imp.qt)
Cantidad en el dep ósito de aceite:
1.55 L (1.64 US qt, 1.36 Imp.qt) Cantidad en el dep
ósito de aceite:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Sistema de refrigeraci ón:Capacidad del depó sito de líquido refrigerante (hasta la
marca de nivel m áximo):
0.29 L (0.31 US qt, 0.26 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.30 L (1.37 US qt, 1.14 Imp.qt)Filtro de aire:Filtro de aire:Elemento h úmedoCombustible:Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depó sito de combustible:
10.0 L (2.64 US gal, 2.20 Imp.gal)
Cantidad de reserva de combustible:
1.9 L (0.50 US gal, 0.42 Imp.gal)Carburador:Modelo × cantidad:
BSR42 x 1Buj ía(s):Fabricante/modelo:
NGK/CR8E
Distancia entre electrodos de la buj ía:
0.7 –0.8 mm (0.028 –0.031 in)Embrague:Tipo de embrague:
Multidisco en ba ño de aceite
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1PD60S0.book Page 2 Thursday, June 16, 2011 9:47 AM

10-3
10

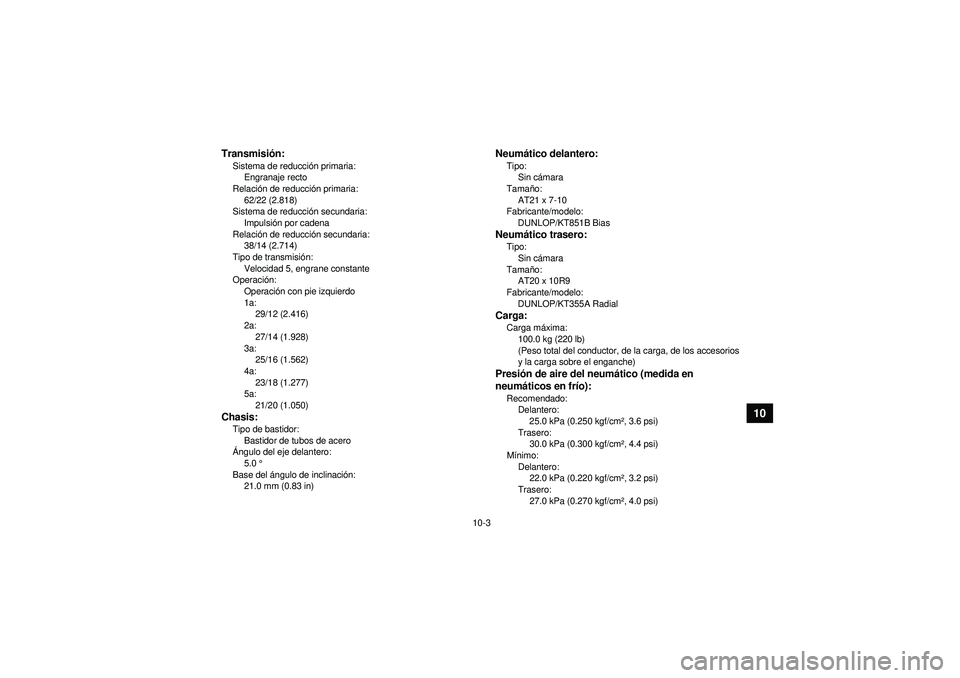

Transmisión:Sistema de reducci ón primaria:
Engranaje recto
Relaci ón de reducci ón primaria:
62/22 (2.818)
Sistema de reducci ón secundaria:
Impulsi ón por cadena
Relaci ón de reducci ón secundaria:
38/14 (2.714)
Tipo de transmisi ón:
Velocidad 5, engrane constante
Operaci ón:
Operaci ón con pie izquierdo
1a: 29/12 (2.416)
2a:
27/14 (1.928)
3a: 25/16 (1.562)
4a: 23/18 (1.277)
5a:
21/20 (1.050)Chasis:Tipo de bastidor:Bastidor de tubos de acero
Ángulo del eje delantero:
5.0 °
Base del ángulo de inclinaci ón:
21.0 mm (0.83 in)
Neum ático delantero:Tipo:
Sin cá mara
Tama ño:
AT21 x 7-10
Fabricante/modelo: DUNLOP/KT851B BiasNeum ático trasero:Tipo:
Sin cá mara
Tama ño:
AT20 x 10R9
Fabricante/modelo: DUNLOP/KT355A RadialCarga:Carga m áxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presi ón de aire del neum ático (medida en
neum áticos en fr ío):Recomendado:
Delantero:25.0 kPa (0.250 kgf/cm ², 3.6 psi)
Trasero: 30.0 kPa (0.300 kgf/cm ², 4.4 psi)
Mí nimo:
Delantero: 22.0 kPa (0.220 kgf/cm ², 3.2 psi)
Trasero:
27.0 kPa (0.270 kgf/cm ², 4.0 psi)
U1PD60S0.book Page 3 Thursday, June 16, 2011 9:47 AM

10-4
10
Rueda delantera:Tipo de rueda:Rueda de panel
Tama ño de la llanta:
10 x 5.5ATRueda trasera:Tipo de rueda: Rueda de panel
Tama ño de la llanta:
9 x 8.0ATFreno delantero:Tipo: Freno de disco
Operaci ón:
Operació n con mano derecha
L íquido de frenos especificado:
DOT 4Freno trasero:Tipo:
Freno de disco
Operaci ón:
Operació n con pie derecho
L íquido de frenos especificado:
DOT 4Suspensi ón delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
230 mm (9.1 in)
Suspensi ón trasera:Tipo:
Basculante (suspensi ón de unió n)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda: 270 mm (10.6 in)Sistema el éctrico:Sistema de encendido:
DC CDI
Sistema est ándar:
Magneto CABater ía:Modelo:
GT7B-4
Voltaje, capacidad: 12 V, 6.5 AhFaro delantero:Tipo de bombilla:
Bombilla de kript ónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz indicadora de punto muerto: 12 V, 1.7 W × 1
Luz de aviso de la temperatura del refrigerante: 12 V, 1.7 W × 1
U1PD60S0.book Page 4 Thursday, June 16, 2011 9:47 AM

10-5
10
Fusibles:Fusible principal:15.0 ASBU30400Solo para EUR
Las cifras indicadas son niveles de emisiones y no
corresponden necesariamente a niveles seguros
de trabajo. Aunque existe una correlaci ón entre ni-
veles de emisiones y niveles de riesgo, dicha co-
rrelaci ón no se puede utilizar de manera fiable
para determinar si es necesario adoptar precau-
ciones adicionales. Los factores que influyen en el
nivel real de riesgo laboral son las caracter ísticas
del lugar de trabajo, otras fuentes de ruido, etc., es
decir, el n úmero de má quinas y otros procesos ad-
yacentes, as í como el tiempo durante el cual un
operario permanece expuesto al ruido. Asimismo,
el nivel de riesgo admisible puede variar segú n los
pa íses. Esta informaci ón, no obstante, permitir á al
usuario de la m áquina evaluar mejor el peligro.U1PD60S0.book Page 5 Thursday, June 16, 2011 9:47 AM

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28201Números de identificaci ón Anote el n úmero de identificaci ón del veh ículo y
los datos de la etiqueta del modelo en los espacios
previstos m ás abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
N Ú MERO DE IDENTIFICACI ÓN DEL VEH ÍCU-
LO:
INFORMACI ÓN DE LA ETIQUETA DEL MODE-
LO:SBU26041N úmero de identificaci ón del veh ículo
El n úmero de identificaci ón del veh ículo est á gra-
bado en el bastidor. El a
ño de fabricaci ón se indica en el n úmero de
identificaci ón del veh ículo como se muestra en la
ilustració n.
1. Número de identificaci ón del vehí culo
1
U1PD60S0.book Page 1 Thursday, June 16, 2011 9:47 AM

11-2
11
NOTAEl número de identificaci ón del vehí culo se emplea
para la identificaci ón del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustraci ón. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitar á estos datos cuando solicite repuestos
a un concesionario Yamaha.1. N úmero de identificaci ón del vehí culo
2. A ño de fabricaci ón
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
1. Etiqueta del modelo
1
U1PD60S0.book Page 2 Thursday, June 16, 2011 9:47 AM

INDEX
AAccesorios y carga ......................................................... 6-7
Aceite del motor y filtro de aceite ................................. 8-17
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Altura del pedal de freno, comprobación ..................... 8-41
Asiento ......................................................................... 4-12BBater ía .......................................................................... 8-52
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-58
Bombilla del faro, cambio ............................................. 8-56
Buj ía, comprobaci ón .................................................... 8-13CCables, comprobació n y engrase ................................. 8-48
Cadena de transmisi ón .................................................. 5-5
Cadena de transmisi ón, engrase ................................. 8-47
Cambio ........................................................................... 6-3
Carburador, ajuste ....................................................... 8-33
Cojinetes de los cubos de las ruedas, comprobaci ón ............................................................ 8-50
Conducci ón del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-14
Conjuntos amortiguadores, ajuste delantero ............... 4-13
Cuadro de mantenimiento, sistema de control de emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6
Cuadros de identificaci ón de aver ías ........................... 8-62
EEje de direcci ón, engrase ............................................. 8-52
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-6
Estacionamiento en una pendiente ................................ 6-6
Est árter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-27
Frenos .......................................................................... 8-35
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-55GGasolina .................................................................. 4-8, 5-4
Grifo de gasolina .......................................................... 4-10HHolgura de la v álvula .................................................... 8-35IIdentificaci ón de aver ías .............................................. 8-60
Informaci ón relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-3
Interruptores de la luz de freno .................................... 8-43
Interruptores del manillar ............................................... 4-3
Interruptor principal ........................................................ 4-1
U1PD60S0.book Page 1 Thursday, June 16, 2011 9:47 AM
