COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19226Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00482Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha. Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTOOPERACIÓN PÁGINA
Gasolina • Compruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
• Compruebe si existen fugas en la línea de gasolina. Corrija si es necesario. 4-10, 5-4
Aceite de motor • Compruebe el nivel de aceite en el depósito de aceite del motor y,
si es necesario, añada el aceite recomendado hasta el nivel espe-
cificado.
• Compruebe si existen fugas de aceite en el ATV. Corregir si es ne- cesario. 5-4, 8-15
UBW262S0.book Page 1 Monday, April 2, 2018 8:48 AM

5-2
5
Líquido refrigerante• Compruebe el nivel de líquido refrigerante en el depósito y, si es
necesario, añada el líquido refrigerante recomendado hasta el nivel
especificado.
• Compruebe si existen fugas en el sistema de refrigeración. Corrija si es necesario. 5-4, 8-21
Freno delantero • Comprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesiona rio Yamaha que purgue el siste-
ma hidráulico.
• Compruebe el grado de desgaste de las pastillas de freno y, si es necesario, sustitúyalas.
• Compruebe el nivel de líquido de frenos en el depósito y, si es ne- cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
• Comprobar si existen fugas en el sistema hidráulico. Corregir si es necesario. 5-4, 8-30, 8-31, 8-34
Freno trasero • Comprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesiona rio Yamaha que purgue el siste-
ma hidráulico.
• Compruebe el grado de desgaste de las pastillas de freno y, si es necesario, sustitúyalas.
• Compruebe el nivel de líquido de frenos en el depósito y, si es ne- cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
• Comprobar si existen fugas en el sistema hidráulico. Corregir si es necesario. 5-4, 8-30, 8-31, 8-34
Embrague • Compruebe el funcionamiento, y corrija si es necesario.
• Lubrique el cable si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 8-37
Maneta de aceleración • Verificar si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-5, 8-29
ELEMENTO OPERACIÓN PÁGINAUBW262S0.book Page 2 Monday, April 2, 2018 8:48 AM

5-3
5
Cables de mando• Verifique si el funcionamiento es suave. Lubrique si es necesario. 8-41
Cadena de transmisión • Compruebe el juego de la cadena de transmisión, y ajuste si es ne-
cesario.
• Compruebe el estado de la cadena. Lubrique si es necesario. 5-5, 8-38, 8-41
Ruedas y neumáticos • Compruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
• Comprobar estado de los neumáticos y profundidad del dibujo. Cambiar si es necesario.
• Comprobar la presión. Corregir si es necesario. 5-5
Pedal de cambio • Verificar si el funcionamiento es suave.
• Corregir si es necesario. 8-43
Pedal de freno • Verifique si el funcionamiento es suave. Lubrique el punto pivotan-
te del pedal si es necesario. 8-43
Manetas de freno y de
embrague • Verifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario. 8-42
Fijaciones del chasis • Compruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados. 5-7
Instrumentos, luces e in-
terruptores • Compruebe el funcionamiento, y corrija si es necesario. 5-8
ELEMENTO OPERACIÓN PÁGINA
UBW262S0.book Page 3 Monday, April 2, 2018 8:48 AM

5-4
5
SBU38000GasolinaCompruebe que haya suficiente gasolina en el de-
pósito antes de iniciar la marcha. Poner gasolina
si es necesario. (Véase la página 4-10).SBU19561Aceite de motorAsegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 8-15).SBU19632Líquido refrigeranteAsegúrese de que el líquido refrigerante está en el
nivel especificado. Añada líquido refrigerante se-
gún se requiera. (Véase la página 8-21).NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor.
SBU19713Frenos delantero y traseroManeta del freno y pedal de freno
Compruebe que no haya juego libre en la mane-
ta del freno. Si hay juego libre, haga revisar el
sistema de frenos en un concesionario Yamaha.
 Compruebe si la altura del pedal de freno es co-
rrecta. (Véase la página 8-34). Si la altura del pe-
dal es incorrecta, solicite que la ajusten en un
concesionario Yamaha.
 Compruebe el funcionamiento de la maneta y
del pedal. Deben poder moverse con suavidad
y deberá notar una firme sensación al aplicar los
frenos. De lo contrario, haga revisar el sistema
de frenos en un concesionario Yamaha.
Nivel del líquido de freno
Compruebe el nivel del líquido de freno. Añada lí-
quido si es necesario. (Véase la página 8-31).
Líquido de frenos especificado:DOT 4
UBW262S0.book Page 4 Monday, April 2, 2018 8:48 AM

5-5
5
Fugas del líquido de freno
Compruebe si hay alguna fuga de líquido de freno
por las juntas de los tubos o depósitos del líquido
de freno. Aplique los frenos con firmeza durante
un minuto. Si hay alguna fuga, haga revisar el sis-
tema de frenos en un concesionario Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si los frenos no
proporcionan un rendimiento adecuado de frena-
do, compruebe el grado de desgaste de las pasti-
llas de freno. (Véase la página 8-30).
SBU19762Maneta de aceleraciónCompruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.
SBU19771Cadena de transmisiónCompruebe el estado de la cadena de transmisión
y del juego de la cadena de transmisión. Lubrique
y ajuste la cadena de transmisión si es necesario.
(Véase la página 8-38).SBU19818NeumáticosCompruebe la presión de los neumáticos periódi-
camente para asegurarse de que está en los valo-
res recomendados. Compruebe también que no
hay desgaste ni daños.
Presión de los neumáticos
Utilice un manómetro para comprobar y ajustar la
presión de aire con los neumáticos en frío. La pre-
sión de aire debe ser igual en ambos lados.
¡ADVERTENCIA! El uso de este vehículo con los neumáticos inflados a una presión inade-
cuada puede ocasionar la pérdida de control o
el vuelco, con el consiguiente riesgo de lesio-
nes graves o un accidente mortal. Asimismo,
en condiciones de utilización extremas un neu-
mático inflado a una presión inferior a la espe-
cificada puede salirse de la llanta.
[SWB02542]
UBW262S0.book Page 5 Monday, April 2, 2018 8:48 AM

5-6
5Manómetro para neumáticos
El vehículo incluye un manómetro de baja presión
para los neumáticos en el equipamiento de serie.
(Véase la página 8-2). Cuando utilice el manóme-
tro, efectúe dos mediciones y utilice la segunda,
ya que la primera puede ser incorrecta debido a la
presencia de arena en el manómetro o en la válvu-
la del neumático.
Desgaste de los neumáticos
Si el neumático está dañado o la profundidad del
dibujo de la banda de rodadura es inferior o igual
a 3 mm (0.12 in), cambie el neumático.
Presión recomendada del neumático:
Delantero35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Trasero 35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Presión mínima del neumático: Delantero32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Trasero 32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Presión de asentamiento máxima del neumá-
tico: Delantero250 kPa (2.5 kgf/cm2, 36 psi)
Trasero 250 kPa (2.5 kgf/cm2, 36 psi)
1. Manómetro de baja presión
2. Válvula de aire del neumático
1
2
UBW262S0.book Page 6 Monday, April 2, 2018 8:48 AM

5-7
5
Información relativa a los neumáticos
Este ATV está equipado con neumáticos sin cá-
mara provistos de válvula de aire. Después de
realizar pruebas exhaustivas, Yamaha solamente
ha aprobado para este modelo los neumáticos
que se relacionan a continuación.
ADVERTENCIA
SWB02552La utilización de neumáticos inadecuados en
este ATV puede ocasionar la pérdida de con-
trol, con el consiguiente riesgo de accidente.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se entrega el
ATV han sido diseñados conforme a las prestacio-
nes del vehículo y para aportar una combinación
óptima de manejabilidad, frenada y confort. Es
posible que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.SBU19841Fijaciones del bastidorCompruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.
1. Profundidad del dibujo de la banda de rodadura del neumático
Delantero:
Marca/modelo:MAXXIS/MS21
Ta m a ñ o : AT21 x 7R10
Trasero: Marca/modelo:MAXXIS/MS22
Ta m a ñ o : AT20 x 10R9
UBW262S0.book Page 7 Monday, April 2, 2018 8:48 AM

5-8
5
SBU19851Instrumentos, luces e interruptoresCompruebe que todos los instrumentos, luces e
interruptores funcionan correctamente. Corregir si
es necesario.UBW262S0.book Page 8 Monday, April 2, 2018 8:48 AM

6-1
6
SBU19882
FUNCIONAMIENTO
SBU19902Lea atentamente el manual del propietario antes
de empezar a conducir el ATV. Si no entiende al-
gún mando o función, pregunte a su concesiona-
rio Yamaha.
ADVERTENCIA
SWB00632Lea atentamente el manual del propietario
para familiarizarse con todos los mandos y evi-
tar perder el control, lo que puede causar un
accidente o lesiones. SBU29954Arranque del motorATENCIÓNSCB00151Consulte la sección “Rodaje del motor” de la
página 6-4 antes de poner en funcionamiento
por primera vez el motor. 1. Ponga el freno de estacionamiento.
2. Gire la llave a la posición “ ” (encendido) yel interruptor de paro del motor a “ ”. Las luces de aviso siguientes deben encen-
derse durante unos segundos y luego apa-
garse.

Luz de aviso de la temperatura del líquido
refrigerante
 Luz de aviso del nivel de gasolina
 Luz de aviso de avería del motor
ATENCIÓNSCB00826Para evitar posibles daños, no utilice el ATV si
alguna de las luces de aviso no funciona como
se describe más arriba. 3. Cambie la transmisión a la posición de punto
muerto. La luz indicadora de punto muerto
debería encenderse; en caso contrario, haga
revisar el circuito eléctrico en un concesiona-
rio Yamaha.NOTAEste modelo está equipado con un sistema de
corte del circuito de encendido. El motor se puede
arrancar en las siguientes condiciones.
La transmisión esté en punto muerto.
UBW262S0.book Page 1 Monday, April 2, 2018 8:48 AM

6-2
6
El embrague no está aplicado con la transmi-
sión engranada. No obstante, se recomienda
cambiar a punto muerto antes de arrancar el
motor.
4. Cierre por completo la maneta de aceleración
y arranque el motor presionando el interrup-
tor de arranque.NOTASi el motor no arranca, suelte el interruptor de
arranque y, a continuación, vuelva a pulsarlo. Es-
pere unos segundos antes de intentarlo de nuevo.
Cada arranque debe ser lo más breve posible a fin
de conservar la energía de la batería. No accione
el arranque del motor durante más de 10 segun-
dos seguidos. ATENCIÓNSCB00164Para prolongar al máximo la vida útil del motor,
¡nunca acelere mucho con el motor frío!

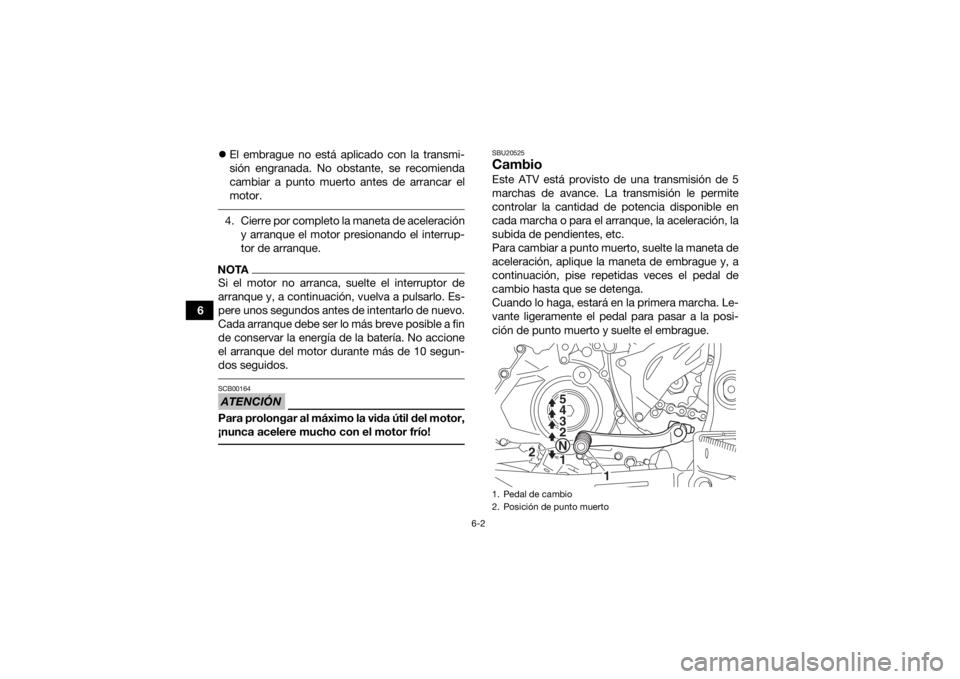

SBU20525CambioEste ATV está provisto de una transmisión de 5
marchas de avance. La transmisión le permite
controlar la cantidad de potencia disponible en
cada marcha o para el arranque, la aceleración, la
subida de pendientes, etc.
Para cambiar a punto muerto, suelte la maneta de
aceleración, aplique la maneta de embrague y, a
continuación, pise repetidas veces el pedal de
cambio hasta que se detenga.
Cuando lo haga, estará en la primera marcha. Le-
vante ligeramente el pedal para pasar a la posi-
ción de punto muerto y suelte el embrague.1. Pedal de cambio
2. Posición de punto muerto
1
1
N
2 3
4
5
2
UBW262S0.book Page 2 Monday, April 2, 2018 8:48 AM
