10-1
10
FBU25960
CARACTÉRISTIQUES
Dimensions:Longueur hors-tout:
1795 mm (70.7 in)
Largeur hors-tout:
1240 mm (48.8 in)
Hauteur hors-tout:
1065 mm (41.9 in)
Hauteur de la selle:
810 mm (31.9 in)
Empattement:
1270 mm (50.0 in)
Garde au sol:
235 mm (9.3 in)
Rayon de braquage minimal:
3600 mm (142 in)Poids:Avec huile et carburant:
184.0 kg (406 lb)Niveau sonore et vibratoire:Niveau sonore (77/311/CEE):
84.5 dB(A) (EUR)(FRA)(GBR)
Vibrations au niveau de la selle (EN1032, ISO5008):
0.5 m/s² maximum (EUR)(FRA)(GBR)
Vibrations au niveau du guidon (EN1032, ISO5008):
2.5 m/s² maximum (EUR)(FRA)(GBR)Moteur:Type de moteur:
Refroidi par liquide, 4 temps, 2 arbresDisposition des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
449 cm³
Alésage × course:
95.0 × 63.4 mm (3.74 × 2.50 in)
Taux de compression:
11.40 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter sec
Huile de moteur:Marque recommandée:
YAMALUBE
U18P64F0.book Page 1 Thursday, May 13, 2010 3:48 PM

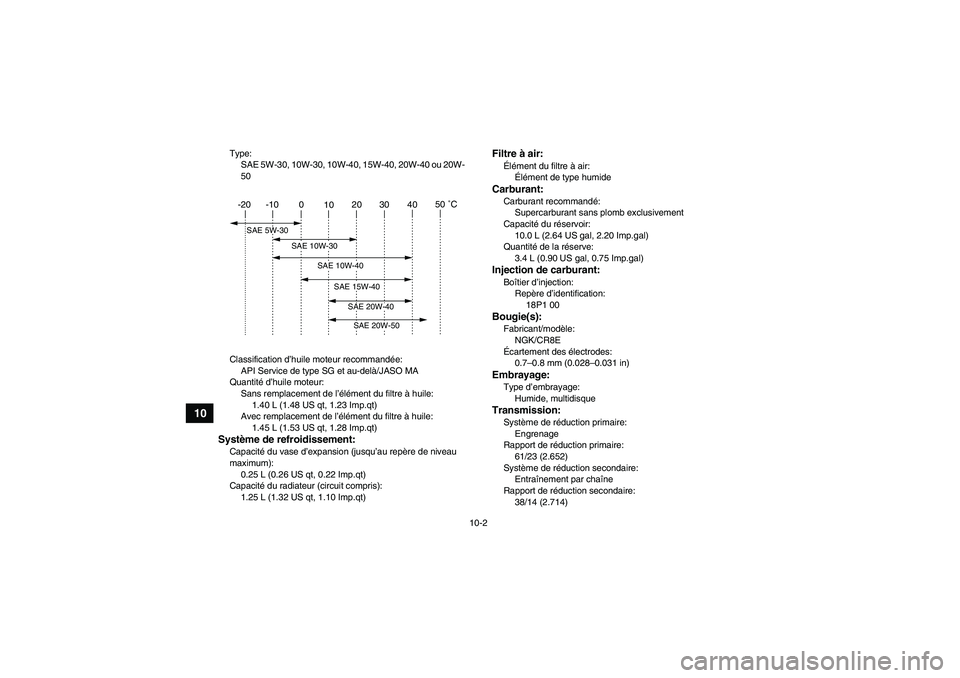

10-2
10
Type:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 ou 20W-
50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à huile:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Avec remplacement de l’élément du filtre à huile:
1.45 L (1.53 US qt, 1.28 Imp.qt)Système de refroidissement:Capacité du vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris):
1.25 L (1.32 US qt, 1.10 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivement
Capacité du réservoir:
10.0 L (2.64 US gal, 2.20 Imp.gal)
Quantité de la réserve:
3.4 L (0.90 US gal, 0.75 Imp.gal)Injection de carburant:Boîtier d’injection:
Repère d’identification:
18P1 00Bougie(s):Fabricant/modèle:
NGK/CR8E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage
Rapport de réduction primaire:
61/23 (2.652)
Système de réduction secondaire:
Entraînement par chaîne
Rapport de réduction secondaire:
38/14 (2.714)
-20 -10 0
1020 304050 ˚C
SAE 15W-40
SAE 20W-40SAE 20W-50
SAE 10W-40
SAE 5W-30
SAE 10W-30
U18P64F0.book Page 2 Thursday, May 13, 2010 3:48 PM

10-3
10
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
35/14 (2.500)
2e:
30/15 (2.000)
3e:
31/19 (1.632)
4e:
28/21 (1.333)
5e:
23/21 (1.095)
Partie cycle:Type de cadre:
Aluminium moulé sous pression et ossature centrale en
acier tubulaire
Angle de chasse:
5.0 °
Chasse:
21.0 mm (0.83 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT21 x 7R10
Fabricant/modèle:
DUNLOP/KT351 Radial
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT20 x 10R9
Fabricant/modèle:
DUNLOP/KT356 RadialCharge:Charge maximale:
100.0 kg (220 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Arrière:
30.0 kPa (0.300 kgf/cm², 4.4 psi)
Minimum:
Avant:
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Arrière:
27.0 kPa (0.270 kgf/cm², 4.0 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante:
10 x 5.5ATRoue arrière:Type de roue:
Roue emboutie
U18P64F0.book Page 3 Thursday, May 13, 2010 3:48 PM

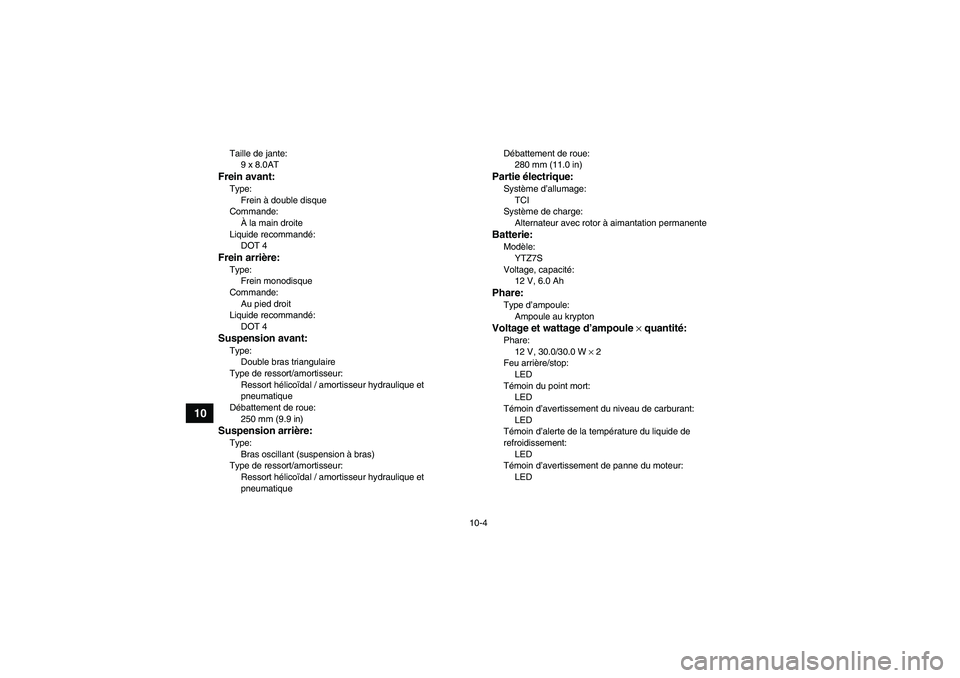

10-4
10
Taille de jante:
9 x 8.0ATFrein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et
pneumatique
Débattement de roue:
250 mm (9.9 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique et
pneumatiqueDébattement de roue:
280 mm (11.0 in)
Partie électrique:Système d’allumage:
TCI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTZ7S
Voltage, capacité:
12 V, 6.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop:
LED
Témoin du point mort:
LED
Témoin d’avertissement du niveau de carburant:
LED
Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
U18P64F0.book Page 4 Thursday, May 13, 2010 3:48 PM

10-5
10

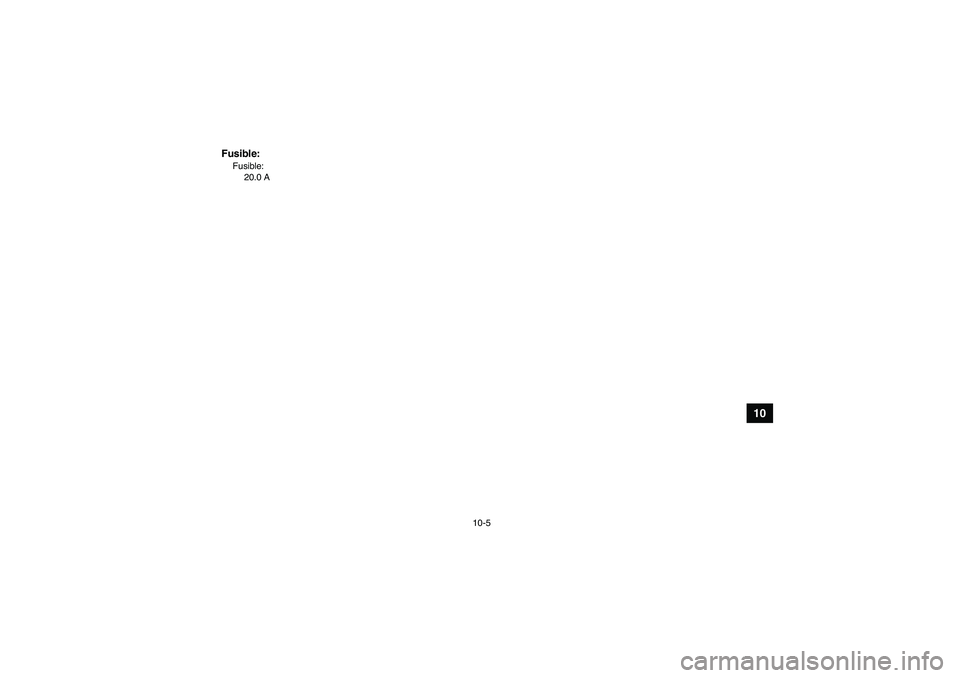

Fusible:Fusible:
20.0 A
U18P64F0.book Page 5 Thursday, May 13, 2010 3:48 PM

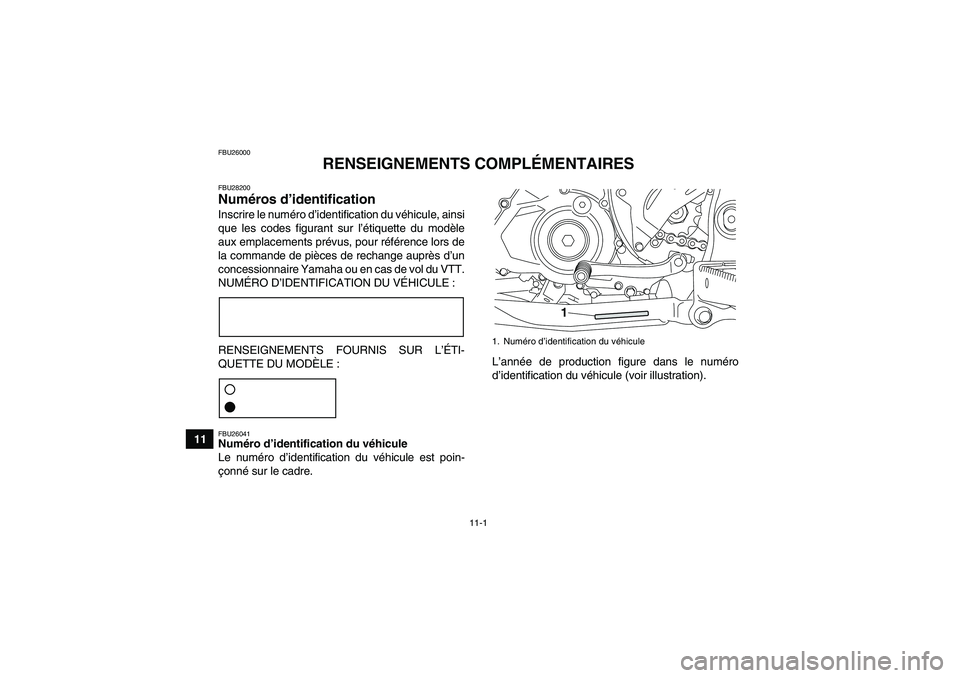

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28200Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26041Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
1. Numéro d’identification du véhicule
1
U18P64F0.book Page 1 Thursday, May 13, 2010 3:48 PM

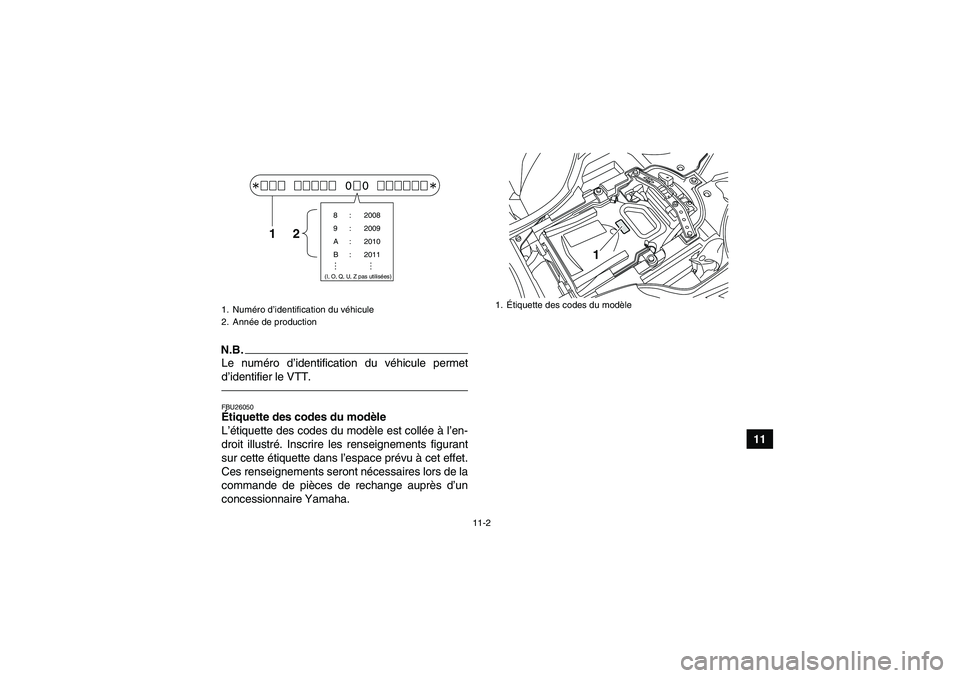

11-2
11
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12
1.Étiquette des codes du modèle
1
U18P64F0.book Page 2 Thursday, May 13, 2010 3:48 PM

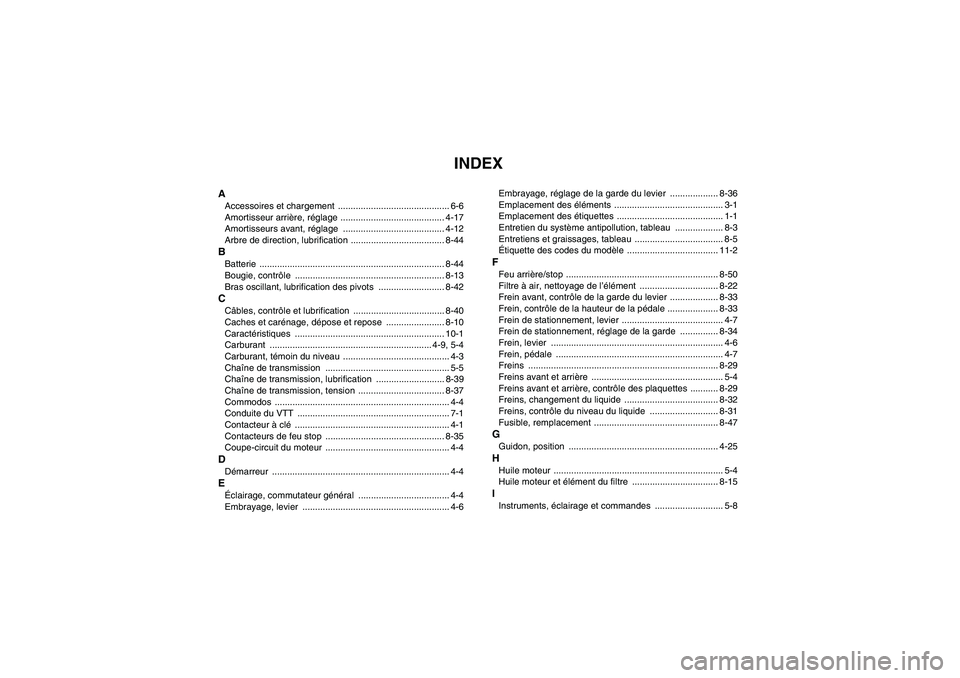

INDEX
AAccessoires et chargement ............................................ 6-6
Amortisseur arrière, réglage ......................................... 4-17
Amortisseurs avant, réglage ........................................ 4-12
Arbre de direction, lubrification ..................................... 8-44BBatterie ......................................................................... 8-44
Bougie, contrôle ........................................................... 8-13
Bras oscillant, lubrification des pivots .......................... 8-42CCâbles, contrôle et lubrification .................................... 8-40
Caches et carénage, dépose et repose ....................... 8-10
Caractéristiques ........................................................... 10-1
Carburant ................................................................ 4-9, 5-4
Carburant, témoin du niveau .......................................... 4-3
Chaîne de transmission ................................................. 5-5
Chaîne de transmission, lubrification ........................... 8-39
Chaîne de transmission, tension .................................. 8-37
Commodos ..................................................................... 4-4
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-35
Coupe-circuit du moteur ................................................. 4-4DDémarreur ...................................................................... 4-4EÉclairage, commutateur général .................................... 4-4
Embrayage, levier .......................................................... 4-6Embrayage, réglage de la garde du levier ................... 8-36
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2
FFeu arrière/stop ............................................................ 8-50
Filtre à air, nettoyage de l’élément ............................... 8-22
Frein avant, contrôle de la garde du levier ................... 8-33
Frein, contrôle de la hauteur de la pédale .................... 8-33
Frein de stationnement, levier ........................................ 4-7
Frein de stationnement, réglage de la garde ............... 8-34
Frein, levier .................................................................... 4-6
Frein, pédale .................................................................. 4-7
Freins ........................................................................... 8-29
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle des plaquettes ........... 8-29
Freins, changement du liquide ..................................... 8-32
Freins, contrôle du niveau du liquide ........................... 8-31
Fusible, remplacement ................................................. 8-47GGuidon, position ........................................................... 4-25HHuile moteur ................................................................... 5-4
Huile moteur et élément du filtre .................................. 8-15IInstruments, éclairage et commandes ........................... 5-8
U18P64F0.book Page 1 Thursday, May 13, 2010 3:48 PM

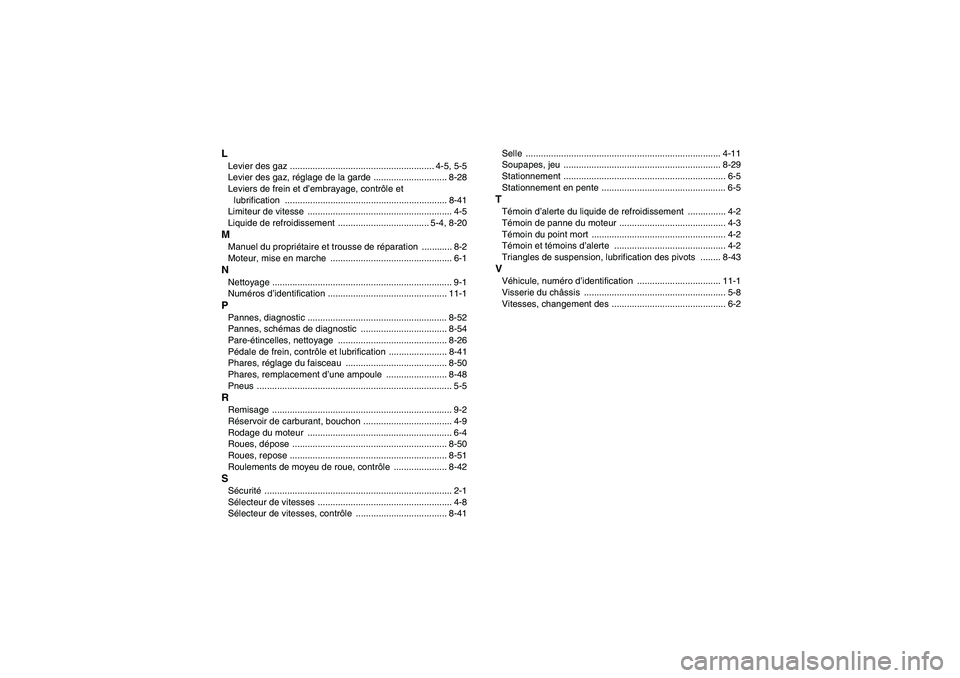

LLevier des gaz ......................................................... 4-5, 5-5
Levier des gaz, réglage de la garde ............................. 8-28
Leviers de frein et d’embrayage, contrôle et
lubrification ................................................................ 8-41
Limiteur de vitesse ......................................................... 4-5
Liquide de refroidissement .................................... 5-4, 8-20MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche ................................................ 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-52
Pannes, schémas de diagnostic .................................. 8-54
Pare-étincelles, nettoyage ........................................... 8-26
Pédale de frein, contrôle et lubrification ....................... 8-41
Phares, réglage du faisceau ........................................ 8-50
Phares, remplacement d’une ampoule ........................ 8-48
Pneus ............................................................................. 5-5RRemisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................... 4-9
Rodage du moteur ......................................................... 6-4
Roues, dépose ............................................................. 8-50
Roues, repose .............................................................. 8-51
Roulements de moyeu de roue, contrôle ..................... 8-42SSécurité .......................................................................... 2-1
Sélecteur de vitesses ..................................................... 4-8
Sélecteur de vitesses, contrôle .................................... 8-41Selle ............................................................................. 4-11
Soupapes, jeu .............................................................. 8-29
Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-5
TTémoin d’alerte du liquide de refroidissement ............... 4-2
Témoin de panne du moteur .......................................... 4-3
Témoin du point mort ..................................................... 4-2
Témoin et témoins d’alerte ............................................ 4-2
Triangles de suspension, lubrification des pivots ........ 8-43VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-8
Vitesses, changement des ............................................. 6-2
U18P64F0.book Page 2 Thursday, May 13, 2010 3:48 PM

YAMAHA MOTOR CO., LTD.
IMPRIMÉ SUR PAPIER RECYCLÉIMPRIMÉ AU JAPON
2010.05-0.3×1 CR
(F)
U18P64F0.book Page 1 Friday, May 14, 2010 1:49 PM
