YAMAHA YFZ450R 2011 Manuale de Empleo (in Spanish)

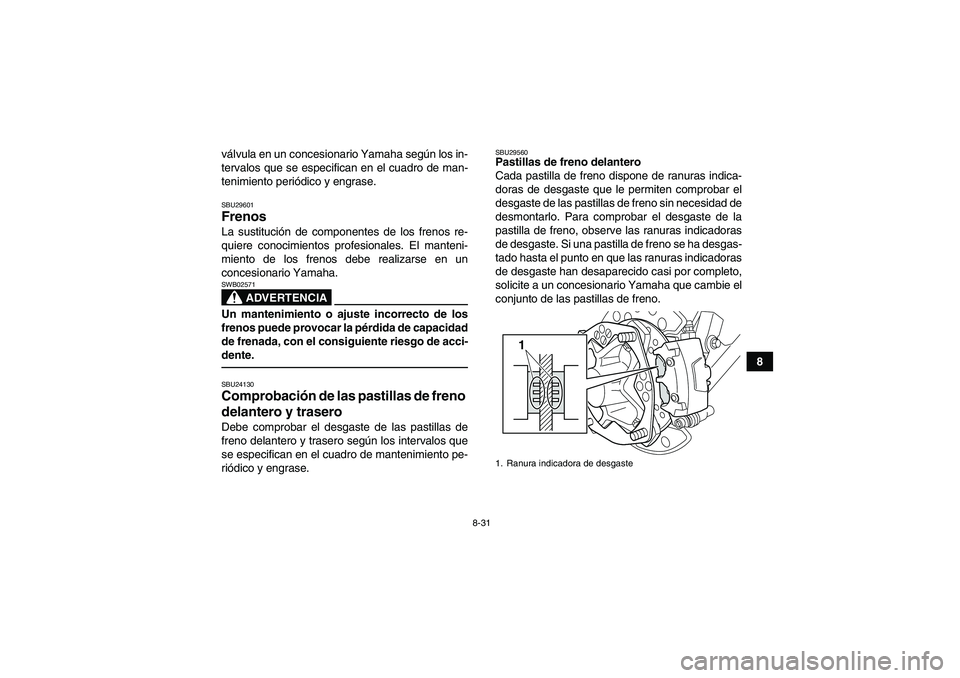

8-31
8 válvula en un concesionario Yamaha según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
SBU29601Frenos La sustitución de componentes de los frenos re-
quiere conocimientos profesionales. El manteni-
miento de los frenos debe realizarse en un
concesionario Yamaha.
ADVERTENCIA
SWB02571Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.SBU24130Comprobación de las pastillas de freno
delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.
SBU29560Pastillas de freno delantero
Cada pastilla de freno dispone de ranuras indica-
doras de desgaste que le permiten comprobar el
desgaste de las pastillas de freno sin necesidad de
desmontarlo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha desgas-
tado hasta el punto en que las ranuras indicadoras
de desgaste han desaparecido casi por completo,
solicite a un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.1. Ranura indicadora de desgaste
1
U18P64S0.book Page 31 Thursday, May 13, 2010 4:03 PM

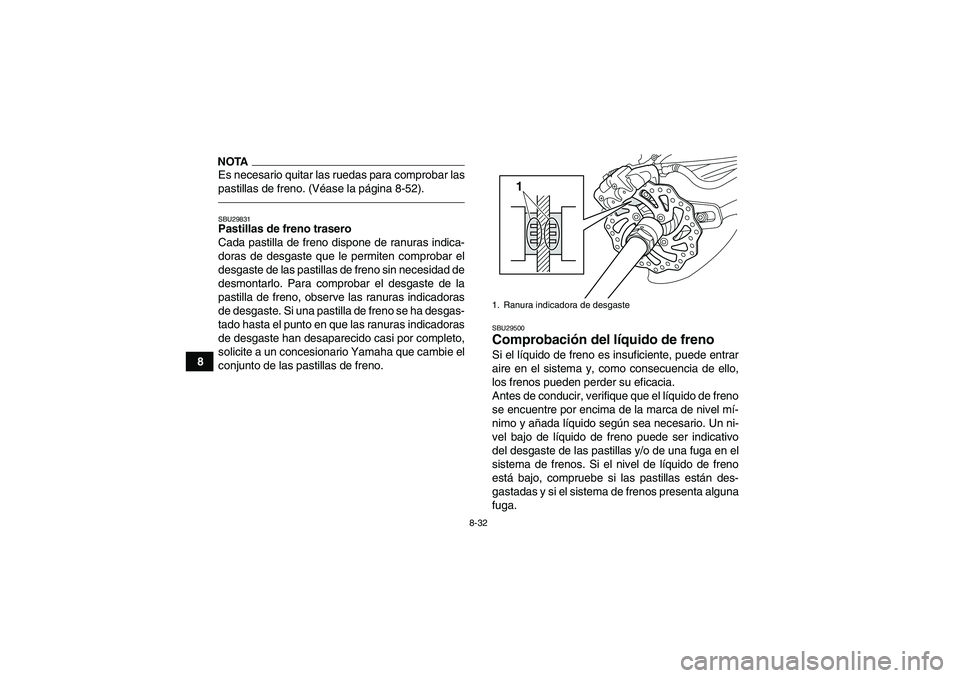

8-32
8
NOTAEs necesario quitar las ruedas para comprobar las
pastillas de freno. (Véase la página 8-52).SBU29831Pastillas de freno trasero
Cada pastilla de freno dispone de ranuras indica-
doras de desgaste que le permiten comprobar el
desgaste de las pastillas de freno sin necesidad de
desmontarlo. Para comprobar el desgaste de la
pastilla de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha desgas-
tado hasta el punto en que las ranuras indicadoras
de desgaste han desaparecido casi por completo,
solicite a un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SBU29500Comprobación del líquido de freno Si el líquido de freno es insuficiente, puede entrar
aire en el sistema y, como consecuencia de ello,
los frenos pueden perder su eficacia.
Antes de conducir, verifique que el líquido de freno
se encuentre por encima de la marca de nivel mí-
nimo y añada líquido según sea necesario. Un ni-
vel bajo de líquido de freno puede ser indicativo
del desgaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están des-
gastadas y si el sistema de frenos presenta alguna
fuga.1. Ranura indicadora de desgaste
1
U18P64S0.book Page 32 Thursday, May 13, 2010 4:03 PM

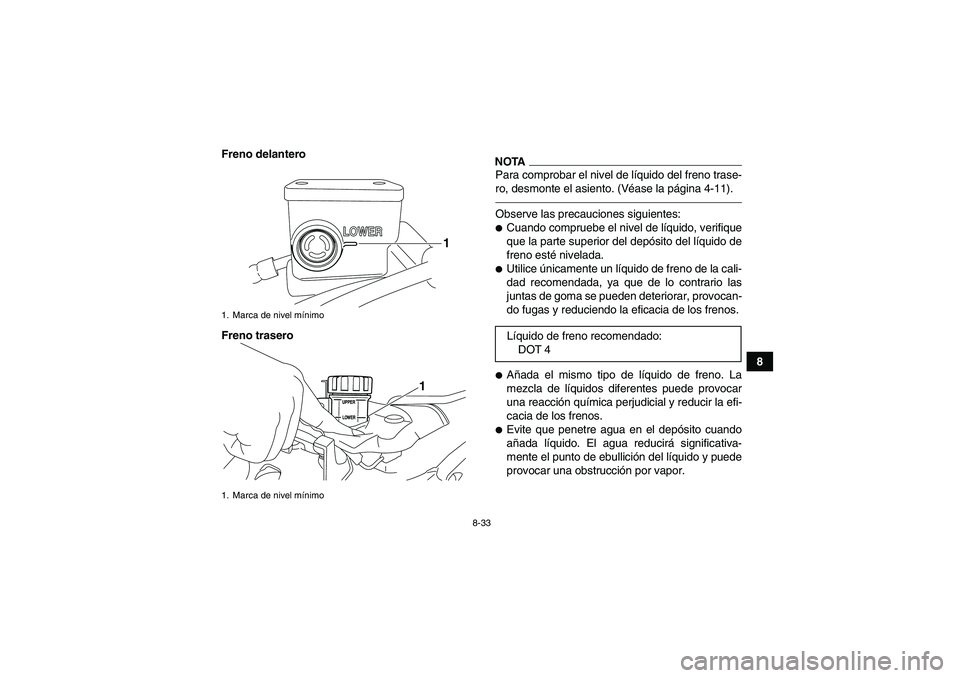

8-33
8 Freno delantero
Freno trasero
NOTAPara comprobar el nivel de líquido del freno trase-
ro, desmonte el asiento. (Véase la página 4-11).Observe las precauciones siguientes:
Cuando compruebe el nivel de líquido, verifique
que la parte superior del depósito del líquido de
freno esté nivelada.
Utilice únicamente un líquido de freno de la cali-
dad recomendada, ya que de lo contrario las
juntas de goma se pueden deteriorar, provocan-
do fugas y reduciendo la eficacia de los frenos.
Añada el mismo tipo de líquido de freno. La
mezcla de líquidos diferentes puede provocar
una reacción química perjudicial y reducir la efi-
cacia de los frenos.
Evite que penetre agua en el depósito cuando
añada líquido. El agua reducirá significativa-
mente el punto de ebullición del líquido y puede
provocar una obstrucción por vapor.
1. Marca de nivel mínimo
1. Marca de nivel mínimo
1
1
Líquido de freno recomendado:
DOT 4
U18P64S0.book Page 33 Thursday, May 13, 2010 4:03 PM

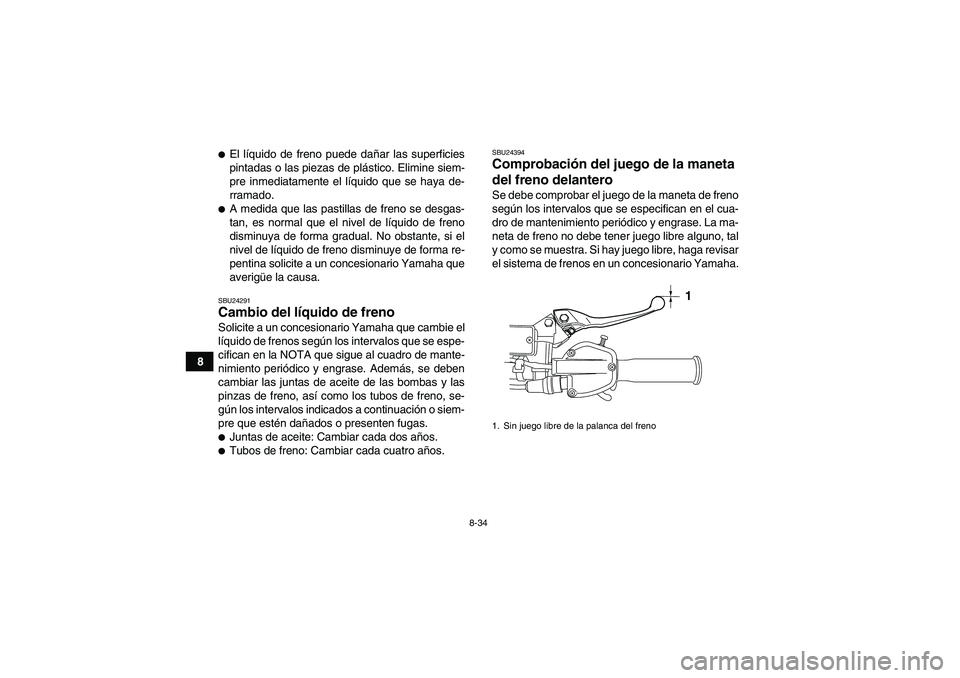

8-34
8

El líquido de freno puede dañar las superficies
pintadas o las piezas de plástico. Elimine siem-
pre inmediatamente el líquido que se haya de-
rramado.
A medida que las pastillas de freno se desgas-
tan, es normal que el nivel de líquido de freno
disminuya de forma gradual. No obstante, si el
nivel de líquido de freno disminuye de forma re-
pentina solicite a un concesionario Yamaha que
averigüe la causa.SBU24291Cambio del líquido de freno Solicite a un concesionario Yamaha que cambie el
líquido de frenos según los intervalos que se espe-
cifican en la NOTA que sigue al cuadro de mante-
nimiento periódico y engrase. Además, se deben
cambiar las juntas de aceite de las bombas y las
pinzas de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación o siem-
pre que estén dañados o presenten fugas.
Juntas de aceite: Cambiar cada dos años.
Tubos de freno: Cambiar cada cuatro años.
SBU24394Comprobación del juego de la maneta
del freno delantero Se debe comprobar el juego de la maneta de freno
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase. La ma-
neta de freno no debe tener juego libre alguno, tal
y como se muestra. Si hay juego libre, haga revisar
el sistema de frenos en un concesionario Yamaha.1. Sin juego libre de la palanca del freno
1
U18P64S0.book Page 34 Thursday, May 13, 2010 4:03 PM

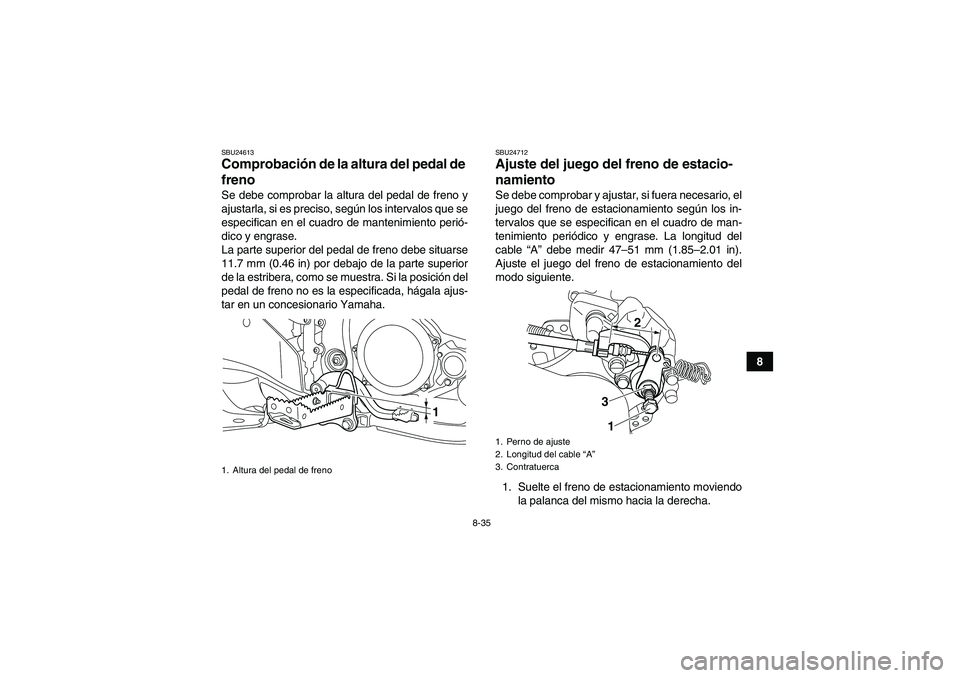

8-35
8
SBU24613Comprobación de la altura del pedal de
freno Se debe comprobar la altura del pedal de freno y
ajustarla, si es preciso, según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.
La parte superior del pedal de freno debe situarse
11.7 mm (0.46 in) por debajo de la parte superior
de la estribera, como se muestra. Si la posición del
pedal de freno no es la especificada, hágala ajus-
tar en un concesionario Yamaha.
SBU24712Ajuste del juego del freno de estacio-
namiento Se debe comprobar y ajustar, si fuera necesario, el
juego del freno de estacionamiento según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. La longitud del
cable “A” debe medir 47–51 mm (1.85–2.01 in).
Ajuste el juego del freno de estacionamiento del
modo siguiente.
1. Suelte el freno de estacionamiento moviendo
la palanca del mismo hacia la derecha.
1. Altura del pedal de freno
1
1. Perno de ajuste
2. Longitud del cable “A”
3. Contratuerca
1
2
3
U18P64S0.book Page 35 Thursday, May 13, 2010 4:03 PM

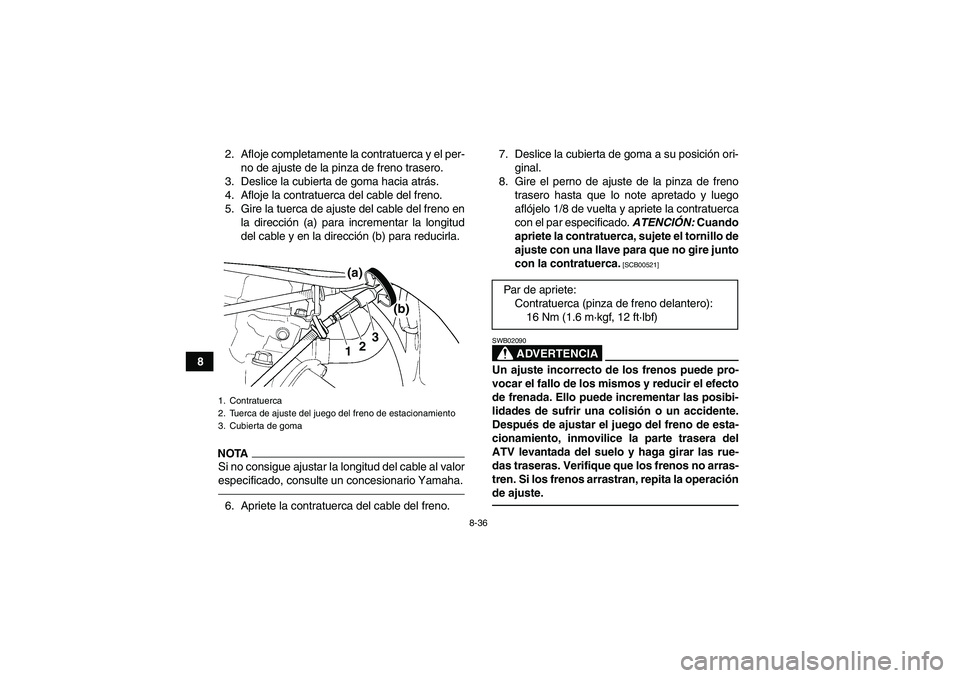

8-36
82. Afloje completamente la contratuerca y el per-
no de ajuste de la pinza de freno trasero.
3. Deslice la cubierta de goma hacia atrás.
4. Afloje la contratuerca del cable del freno.
5. Gire la tuerca de ajuste del cable del freno en
la dirección (a) para incrementar la longitud
del cable y en la dirección (b) para reducirla.
NOTASi no consigue ajustar la longitud del cable al valor
especificado, consulte un concesionario Yamaha.6. Apriete la contratuerca del cable del freno.7. Deslice la cubierta de goma a su posición ori-
ginal.
8. Gire el perno de ajuste de la pinza de freno
trasero hasta que lo note apretado y luego
aflójelo 1/8 de vuelta y apriete la contratuerca
con el par especificado. ATENCIÓN: Cuando
apriete la contratuerca, sujete el tornillo de
ajuste con una llave para que no gire junto
con la contratuerca.
[SCB00521]
ADVERTENCIA
SWB02090Un ajuste incorrecto de los frenos puede pro-
vocar el fallo de los mismos y reducir el efecto
de frenada. Ello puede incrementar las posibi-
lidades de sufrir una colisión o un accidente.
Después de ajustar el juego del freno de esta-
cionamiento, inmovilice la parte trasera del
ATV levantada del suelo y haga girar las rue-
das traseras. Verifique que los frenos no arras-
tren. Si los frenos arrastran, repita la operación
de ajuste.
1. Contratuerca
2. Tuerca de ajuste del juego del freno de estacionamiento
3. Cubierta de goma
(a)
(b)
1
2
3
Par de apriete:
Contratuerca (pinza de freno delantero):
16 Nm (1.6 m·kgf, 12 ft·lbf)
U18P64S0.book Page 36 Thursday, May 13, 2010 4:03 PM

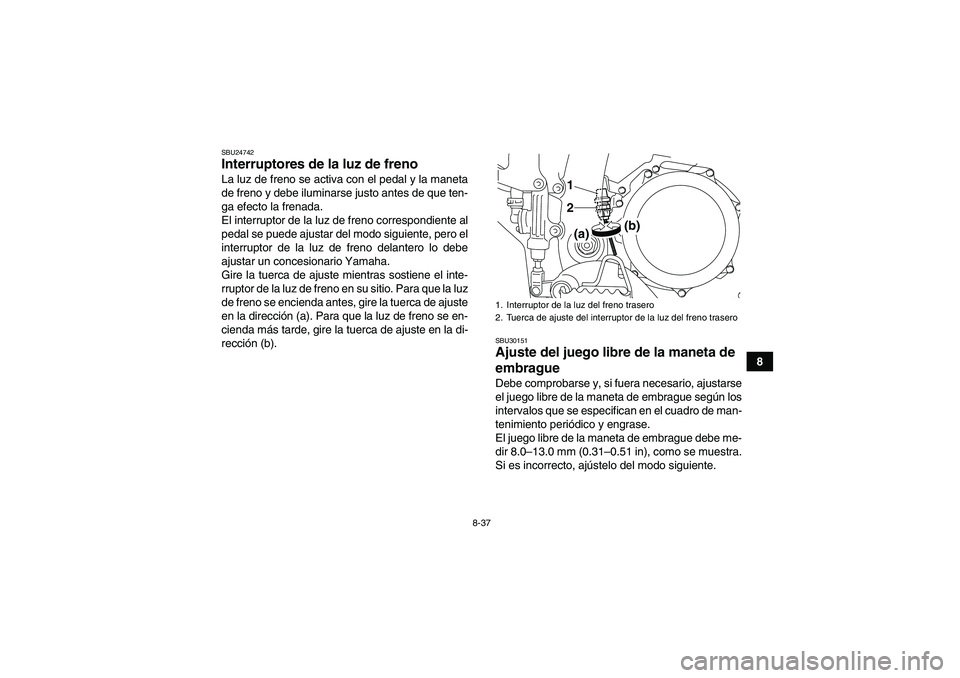

8-37
8
SBU24742Interruptores de la luz de freno La luz de freno se activa con el pedal y la maneta
de freno y debe iluminarse justo antes de que ten-
ga efecto la frenada.
El interruptor de la luz de freno correspondiente al
pedal se puede ajustar del modo siguiente, pero el
interruptor de la luz de freno delantero lo debe
ajustar un concesionario Yamaha.
Gire la tuerca de ajuste mientras sostiene el inte-
rruptor de la luz de freno en su sitio. Para que la luz
de freno se encienda antes, gire la tuerca de ajuste
en la dirección (a). Para que la luz de freno se en-
cienda más tarde, gire la tuerca de ajuste en la di-
rección (b).
SBU30151Ajuste del juego libre de la maneta de
embrague Debe comprobarse y, si fuera necesario, ajustarse
el juego libre de la maneta de embrague según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
El juego libre de la maneta de embrague debe me-
dir 8.0–13.0 mm (0.31–0.51 in), como se muestra.
Si es incorrecto, ajústelo del modo siguiente.1. Interruptor de la luz del freno trasero
2. Tuerca de ajuste del interruptor de la luz del freno trasero
1
2(a)(b)
U18P64S0.book Page 37 Thursday, May 13, 2010 4:03 PM

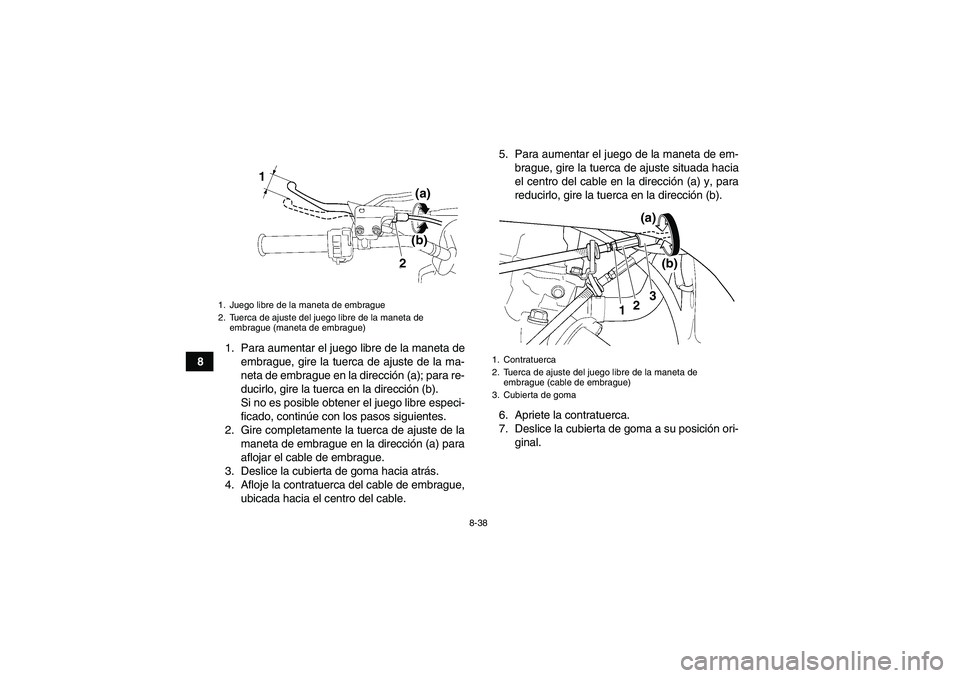

8-38
81. Para aumentar el juego libre de la maneta de
embrague, gire la tuerca de ajuste de la ma-
neta de embrague en la dirección (a); para re-
ducirlo, gire la tuerca en la dirección (b).
Si no es posible obtener el juego libre especi-
ficado, continúe con los pasos siguientes.
2. Gire completamente la tuerca de ajuste de la
maneta de embrague en la dirección (a) para
aflojar el cable de embrague.
3. Deslice la cubierta de goma hacia atrás.
4. Afloje la contratuerca del cable de embrague,
ubicada hacia el centro del cable.5. Para aumentar el juego de la maneta de em-
brague, gire la tuerca de ajuste situada hacia
el centro del cable en la dirección (a) y, para
reducirlo, gire la tuerca en la dirección (b).
6. Apriete la contratuerca.
7. Deslice la cubierta de goma a su posición ori-
ginal.
1. Juego libre de la maneta de embrague
2. Tuerca de ajuste del juego libre de la maneta de
embrague (maneta de embrague)
1
(a)
(b)
2
1. Contratuerca
2. Tuerca de ajuste del juego libre de la maneta de
embrague (cable de embrague)
3. Cubierta de goma
(a)
(b)
1
2
3
U18P64S0.book Page 38 Thursday, May 13, 2010 4:03 PM

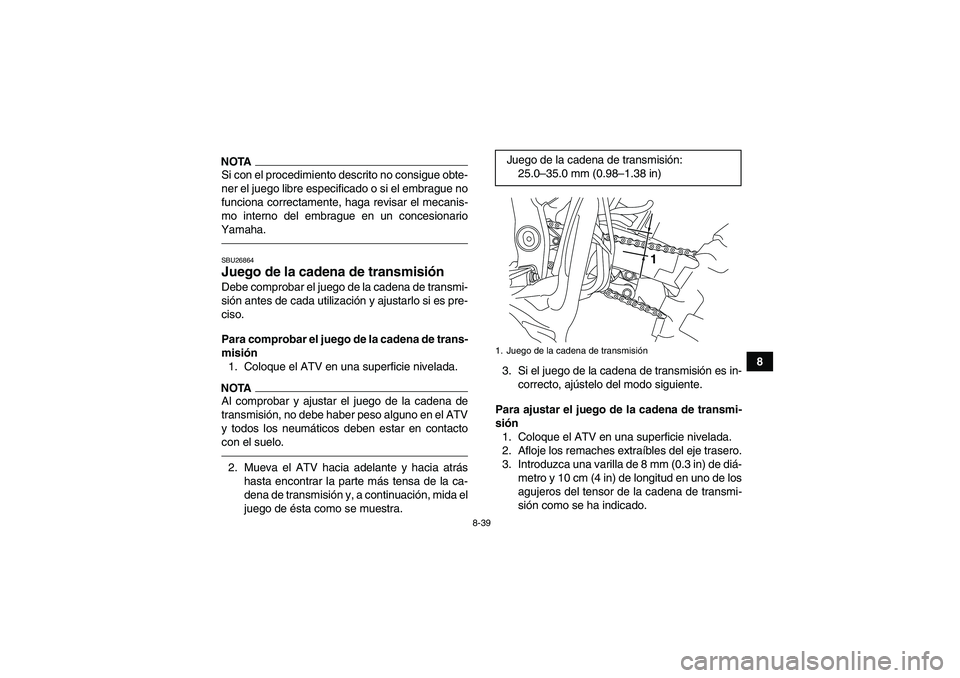

8-39
8
NOTASi con el procedimiento descrito no consigue obte-
ner el juego libre especificado o si el embrague no
funciona correctamente, haga revisar el mecanis-
mo interno del embrague en un concesionario
Yamaha.SBU26864Juego de la cadena de transmisión Debe comprobar el juego de la cadena de transmi-
sión antes de cada utilización y ajustarlo si es pre-
ciso.
Para comprobar el juego de la cadena de trans-
misión
1. Coloque el ATV en una superficie nivelada.NOTAAl comprobar y ajustar el juego de la cadena de
transmisión, no debe haber peso alguno en el ATV
y todos los neumáticos deben estar en contacto
con el suelo.2. Mueva el ATV hacia adelante y hacia atrás
hasta encontrar la parte más tensa de la ca-
dena de transmisión y, a continuación, mida el
juego de ésta como se muestra.3. Si el juego de la cadena de transmisión es in-
correcto, ajústelo del modo siguiente.
Para ajustar el juego de la cadena de transmi-
sión
1. Coloque el ATV en una superficie nivelada.
2. Afloje los remaches extraíbles del eje trasero.
3. Introduzca una varilla de 8 mm (0.3 in) de diá-
metro y 10 cm (4 in) de longitud en uno de los
agujeros del tensor de la cadena de transmi-
sión como se ha indicado. Juego de la cadena de transmisión:
25.0–35.0 mm (0.98–1.38 in)
1. Juego de la cadena de transmisión
1
U18P64S0.book Page 39 Thursday, May 13, 2010 4:03 PM

8-40
8
NOTAPara realizar este ajuste, se puede obtener una
varilla de estas características en un concesiona-
rio Yamaha.4. Cambie la transmisión a la posición de punto
muerto.
5. Para apretar la cadena de transmisión, empu-
je el ATV hacia atrás. Para aflojar la cadena
de transmisión, empuje el ATV hacia delante.ATENCIÓN: Un juego incorrecto de la ca-
dena de transmisión sobrecargará el mo-
tor y otros componentes vitales del ATV y
puede provocar que la cadena se salga o
se rompa. Para evitarlo, mantenga el juego
de la cadena de transmisión dentro de los
límites especificados.
[SCB00542]
6. Saque la varilla y apriete los remaches de
plástico desmontable del eje trasero con el
par especificado en el orden indicado.

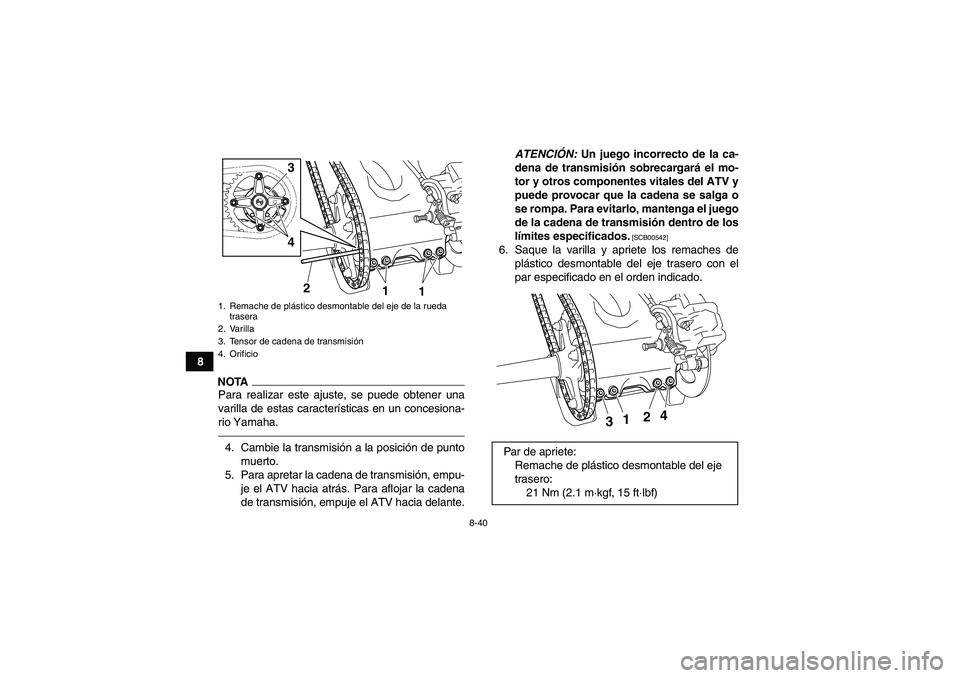

1. Remache de plástico desmontable del eje de la rueda
trasera
2. Varilla
3. Tensor de cadena de transmisión
4. Orificio
3
4
2
1
1
Par de apriete:
Remache de plástico desmontable del eje
trasero:
21 Nm (2.1 m·kgf, 15 ft·lbf)
3124
U18P64S0.book Page 40 Thursday, May 13, 2010 4:03 PM
