YAMAHA YFZ450R 2011 Manuale de Empleo (in Spanish)

10-2
10
Tipo:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Con repuesto de filtro de aceite:
1.45 L (1.53 US qt, 1.28 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.25 L (1.32 US qt, 1.10 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento húmedoCombustible:Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
10.0 L (2.64 US gal, 2.20 Imp.gal)
Cantidad de reserva de combustible:
3.4 L (0.90 US gal, 0.75 Imp.gal)Inyección de combustible:Cuerpo del acelerador:
Marca ID:
18P1 00Bujía(s):Fabricante/modelo:
NGK/CR8E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
61/23 (2.652)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
38/14 (2.714)
-20 -10 0
1020 304050 ˚C
SAE 15W-40
SAE 20W-40SAE 20W-50
SAE 10W-40
SAE 5W-30
SAE 10W-30
U18P64S0.book Page 2 Thursday, May 13, 2010 4:03 PM

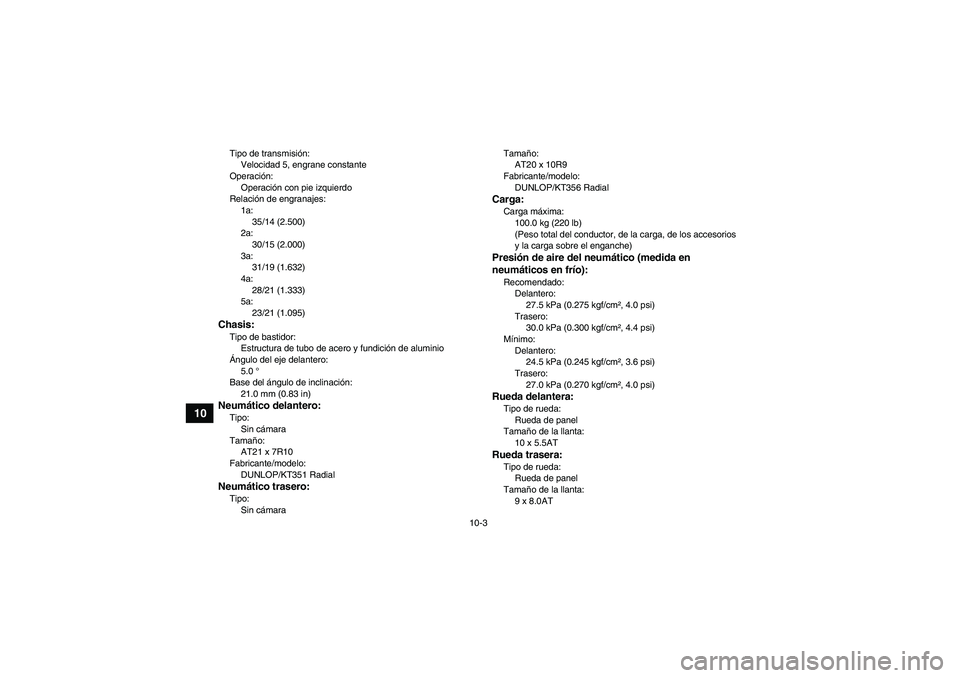

10-3
10
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
35/14 (2.500)
2a:
30/15 (2.000)
3a:
31/19 (1.632)
4a:
28/21 (1.333)
5a:
23/21 (1.095)Chasis:Tipo de bastidor:
Estructura de tubo de acero y fundición de aluminio
Ángulo del eje delantero:
5.0 °
Base del ángulo de inclinación:
21.0 mm (0.83 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT21 x 7R10
Fabricante/modelo:
DUNLOP/KT351 RadialNeumático trasero:Tipo:
Sin cámaraTamaño:
AT20 x 10R9
Fabricante/modelo:
DUNLOP/KT356 Radial
Carga:Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Trasero:
30.0 kPa (0.300 kgf/cm², 4.4 psi)
Mínimo:
Delantero:
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Trasero:
27.0 kPa (0.270 kgf/cm², 4.0 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
10 x 5.5ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
9 x 8.0AT
U18P64S0.book Page 3 Thursday, May 13, 2010 4:03 PM

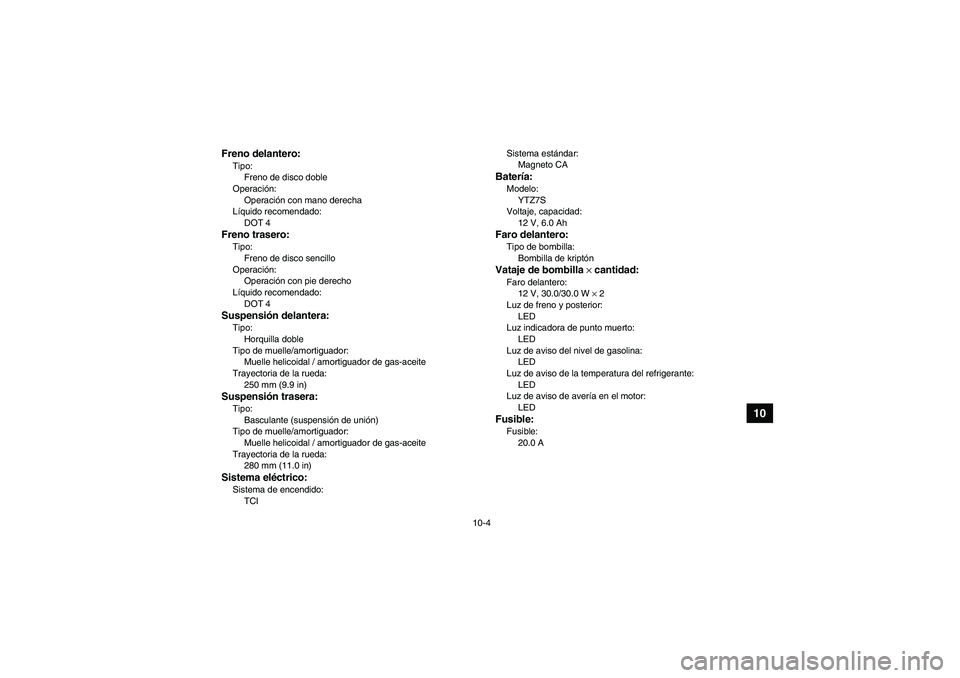

10-4
10
Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
250 mm (9.9 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
280 mm (11.0 in)Sistema eléctrico:Sistema de encendido:
TCISistema estándar:
Magneto CA
Batería:Modelo:
YTZ7S
Voltaje, capacidad:
12 V, 6.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
LED
Luz indicadora de punto muerto:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz de aviso de avería en el motor:
LEDFusible:Fusible:
20.0 A
U18P64S0.book Page 4 Thursday, May 13, 2010 4:03 PM

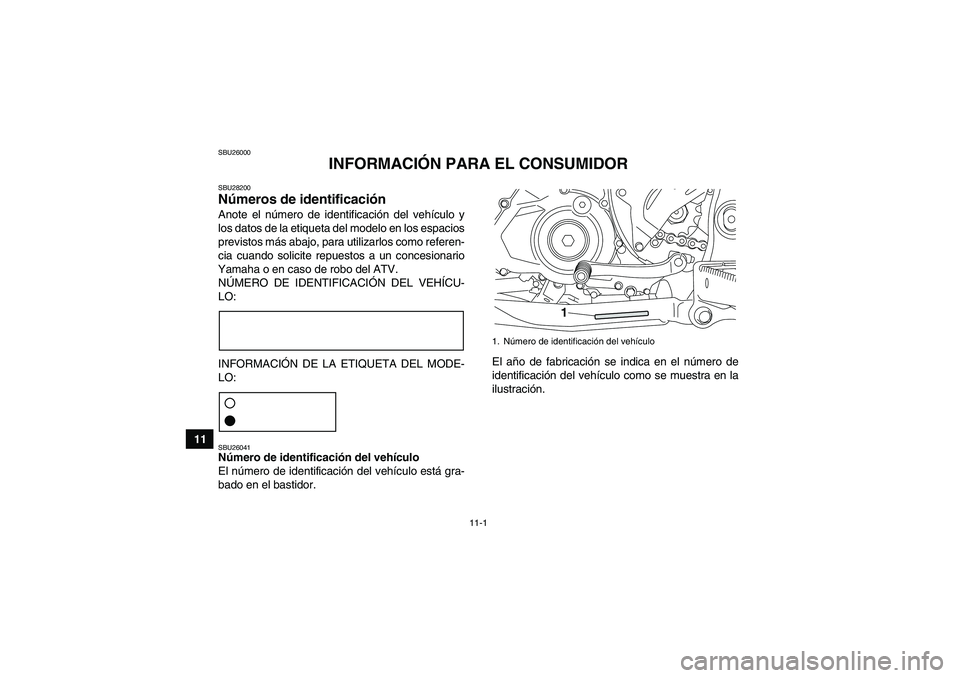

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28200Números de identificación Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
1. Número de identificación del vehículo
1
U18P64S0.book Page 1 Thursday, May 13, 2010 4:03 PM

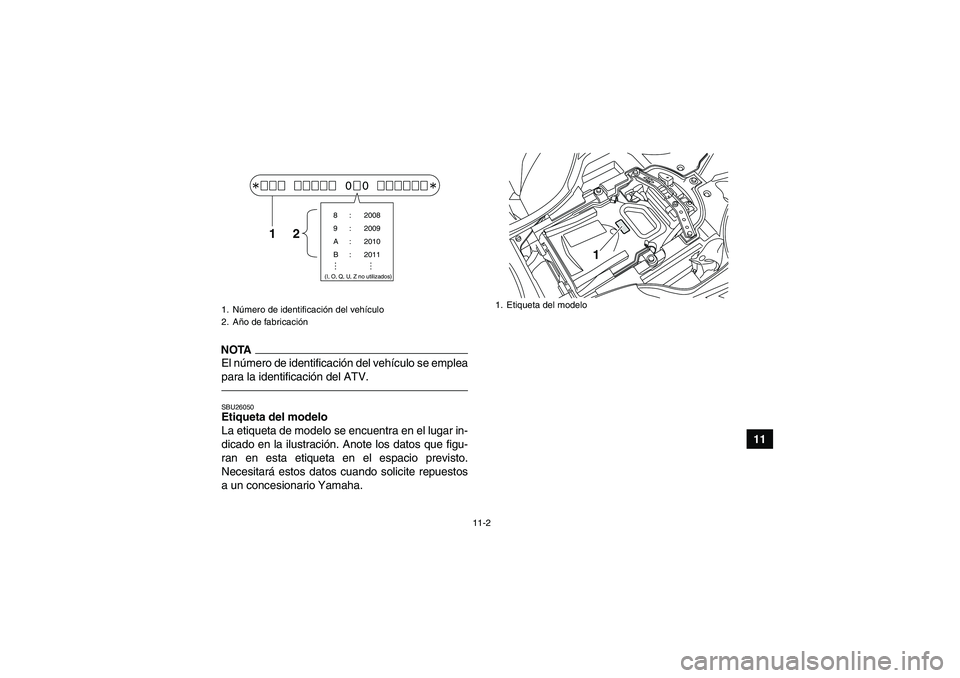

11-2
11
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
1. Etiqueta del modelo
1
U18P64S0.book Page 2 Thursday, May 13, 2010 4:03 PM

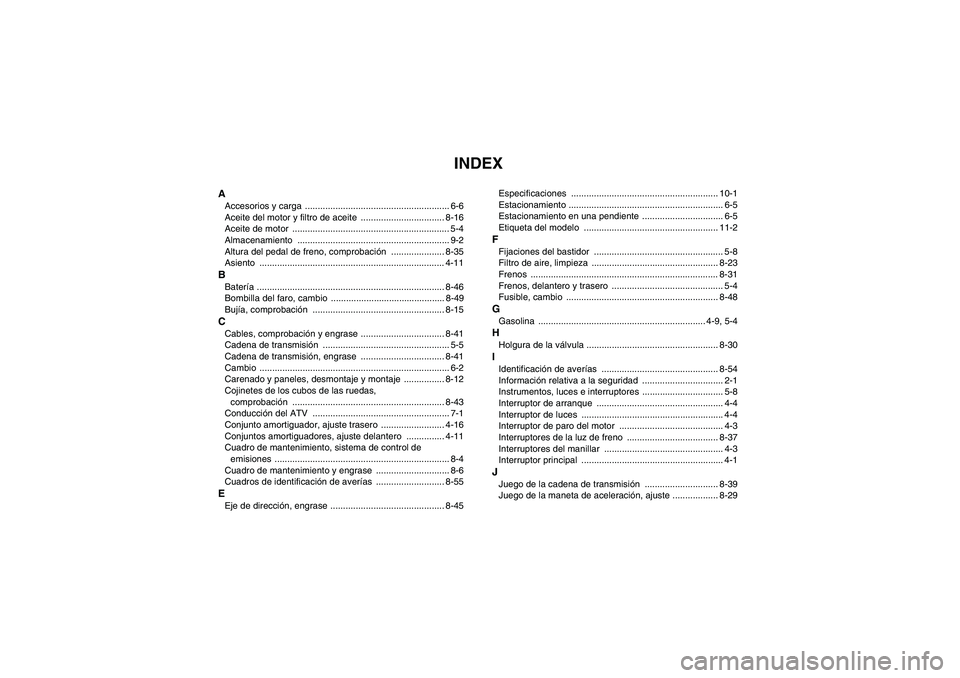

INDEX
AAccesorios y carga ......................................................... 6-6
Aceite del motor y filtro de aceite ................................. 8-16
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Altura del pedal de freno, comprobación ..................... 8-35
Asiento ......................................................................... 4-11BBatería .......................................................................... 8-46
Bombilla del faro, cambio ............................................. 8-49
Bujía, comprobación .................................................... 8-15CCables, comprobación y engrase ................................. 8-41
Cadena de transmisión .................................................. 5-5
Cadena de transmisión, engrase ................................. 8-41
Cambio ........................................................................... 6-2
Carenado y paneles, desmontaje y montaje ................ 8-12
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-43
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-16
Conjuntos amortiguadores, ajuste delantero ............... 4-11
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6
Cuadros de identificación de averías ........................... 8-55EEje de dirección, engrase ............................................. 8-45Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-5
Estacionamiento en una pendiente ................................ 6-5
Etiqueta del modelo ..................................................... 11-2
FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-23
Frenos .......................................................................... 8-31
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-48GGasolina .................................................................. 4-9, 5-4HHolgura de la válvula .................................................... 8-30IIdentificación de averías .............................................. 8-54
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-4
Interruptor de luces ........................................................ 4-4
Interruptor de paro del motor ......................................... 4-3
Interruptores de la luz de freno .................................... 8-37
Interruptores del manillar ............................................... 4-3
Interruptor principal ........................................................ 4-1JJuego de la cadena de transmisión ............................. 8-39
Juego de la maneta de aceleración, ajuste .................. 8-29
U18P64S0.book Page 1 Thursday, May 13, 2010 4:03 PM

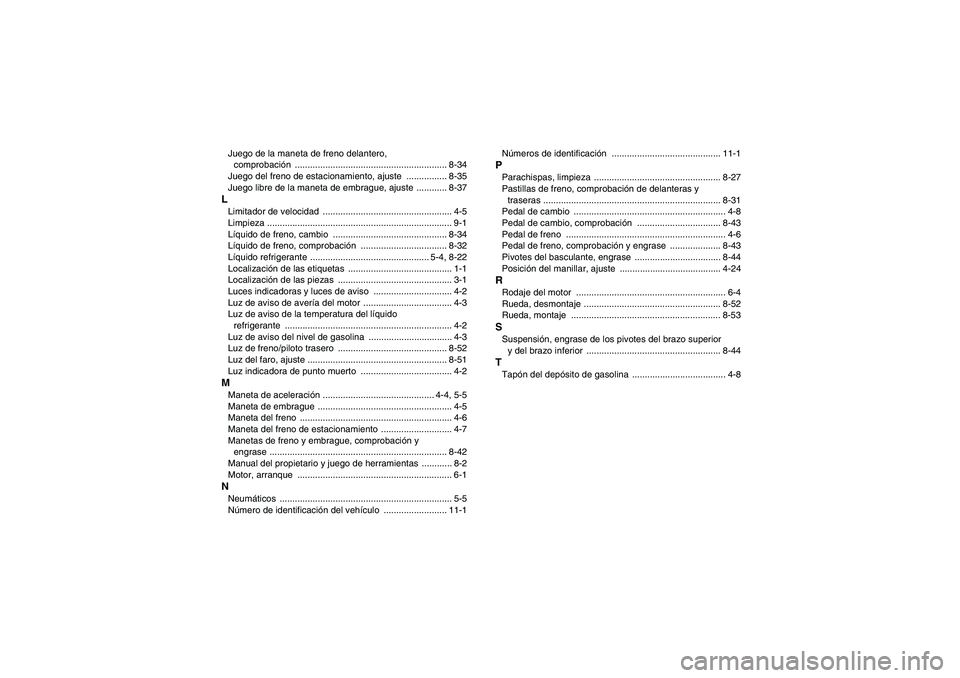

Juego de la maneta de freno delantero,
comprobación ............................................................ 8-34
Juego del freno de estacionamiento, ajuste ................ 8-35
Juego libre de la maneta de embrague, ajuste ............ 8-37LLimitador de velocidad ................................................... 4-5
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-34
Líquido de freno, comprobación .................................. 8-32
Líquido refrigerante ............................................... 5-4, 8-22
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ............................... 4-2
Luz de aviso de avería del motor ................................... 4-3
Luz de aviso de la temperatura del líquido
refrigerante .................................................................. 4-2
Luz de aviso del nivel de gasolina ................................. 4-3
Luz de freno/piloto trasero ........................................... 8-52
Luz del faro, ajuste ....................................................... 8-51
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleración ............................................ 4-4, 5-5
Maneta de embrague ..................................................... 4-5
Maneta del freno ............................................................ 4-6
Maneta del freno de estacionamiento ............................ 4-7
Manetas de freno y embrague, comprobación y
engrase ...................................................................... 8-42
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque ............................................................. 6-1NNeumáticos .................................................................... 5-5
Número de identificación del vehículo ......................... 11-1Números de identificación ........................................... 11-1
PParachispas, limpieza .................................................. 8-27
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-31
Pedal de cambio ............................................................ 4-8
Pedal de cambio, comprobación ................................. 8-43
Pedal de freno ............................................................... 4-6
Pedal de freno, comprobación y engrase .................... 8-43
Pivotes del basculante, engrase .................................. 8-44
Posición del manillar, ajuste ........................................ 4-24RRodaje del motor ........................................................... 6-4
Rueda, desmontaje ...................................................... 8-52
Rueda, montaje ........................................................... 8-53SSuspensión, engrase de los pivotes del brazo superior
y del brazo inferior ..................................................... 8-44TTapón del depósito de gasolina ..................................... 4-8
U18P64S0.book Page 2 Thursday, May 13, 2010 4:03 PM
