ATENCIÓNSCB00942Mantenga siempre la batería cargada. La ba-
tería resultará dañada de forma irreparable
si se almacena descargada durante un pe-
riodo prolongado.
 No almacene la batería en un lugar excesiva-
mente frío o caliente [por debajo de la tem-
peratura de congelación o por encima de 30
°C (90 °F)]. Para montar la batería
1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate- ría y luego el negativo colocando los respec-
tivos pernos. ATENCIÓN: Cuando vaya a
montar la batería, debe quitar el contacto
con el interruptor principal y conectar el
cable positivo antes que el negativo.
[SCB01111]
3. Monte la placa de sujeción de la batería colo- cando los pernos.
4. Monte el asiento. (Véase la página 5-11).NOTA Verifique que los cables positivo y negativo de
la batería queden instalados como se muestra.
 Cargue por completo la batería antes de mon-
tarla. 1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
2
1
UBKD60S0.book Page 48 Monday, November 16, 2020 8:39 AM

9-49
9
SBU29963Cambio del fusibleEl soporte de fusibles está situado debajo del
asiento. (Véase la página 5-11).
Si el fusible está fundido, cámbielo del modo si-
guiente.1. Gire la llave a la posición “ ” (apagado) y desactive todos los circuitos eléctricos.
ATENCIÓNSCB00641Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible. 2. Extraiga el fusible fundido e instale uno nuevodel amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02173]
3. Gire la llave a la posición “ ” (encendido) y active los circuitos eléctricos para comprobar
que los dispositivos funcionen.
4. Si el fusible se funde de nuevo inmediata- mente, solicite a un concesionario Yamaha
que revise el sistema eléctrico.
1. Fusible
2. Fusible de reserva
1
2
Fusible especificado:20.0 A
UBKD60S0.book Page 49 Monday, November 16, 2020 8:39 AM

9-50
9
SBU30873Cambio de una bombilla del faroSi la bombilla de un faro se funde, cámbiela por
una bombilla del tipo especificado del modo si-

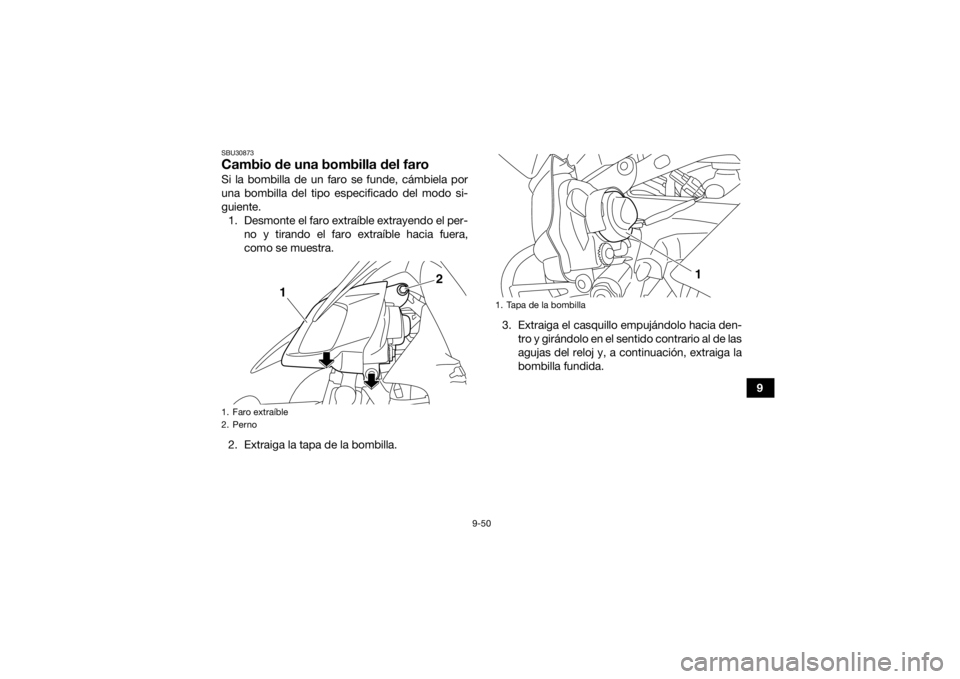

guiente.1. Desmonte el faro extraíble extrayendo el per- no y tirando el faro extraíble hacia fuera,
como se muestra.

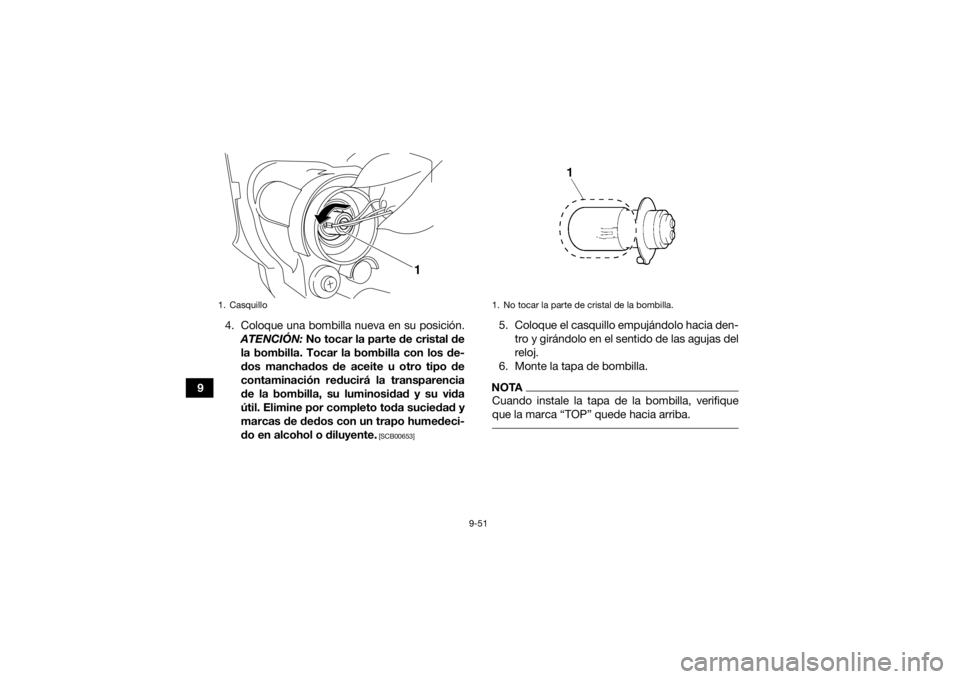

2. Extraiga la tapa de la bombilla. 3. Extraiga el casquillo empujándolo hacia den-
tro y girándolo en el sentido contrario al de las
agujas del reloj y, a continuación, extraiga la
bombilla fundida.1. Faro extraíble
2. Perno
1
2
1. Tapa de la bombilla
1
UBKD60S0.book Page 50 Monday, November 16, 2020 8:39 AM

9-51
94. Coloque una bombilla nueva en su posición.
ATENCIÓN: No tocar la parte de cristal de
la bombilla. Tocar la bombilla con los de-
dos manchados de aceite u otro tipo de
contaminación reducirá la transparencia
de la bombilla, su luminosidad y su vida
útil. Elimine por completo toda suciedad y
marcas de dedos con un trapo humedeci-
do en alcohol o diluyente.
[SCB00653]
5. Coloque el casquillo empujándolo hacia den- tro y girándolo en el sentido de las agujas del
reloj.
6. Monte la tapa de bombilla.NOTACuando instale la tapa de la bombilla, verifique
que la marca “TOP” quede hacia arriba.
1. Casquillo
1
1. No tocar la parte de cristal de la bombilla.
UBKD60S0.book Page 51 Monday, November 16, 2020 8:39 AM

9-52
9
7. Sitúe el faro en su posición original y coloque
los pernos. 8. Si es necesario, ajuste la luz del faro.
SBU25562Ajuste de la
luz del faroATENCIÓNSCB00691Es aconsejable que un concesionario Yamaha

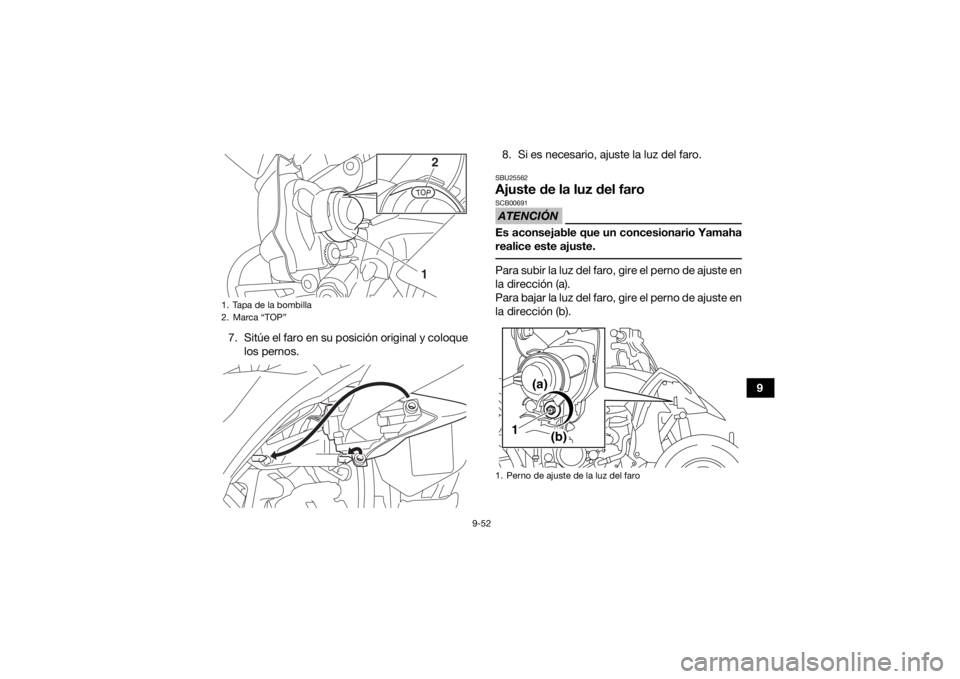

realice este ajuste. Para subir la luz del faro, gire el perno de ajuste en
la dirección (a).
Para bajar la luz del faro, gire el perno de ajuste en
la dirección (b).
1. Tapa de la bombilla
2. Marca “TOP”
12
1. Perno de ajuste de la luz del faro
1
(a)
(b)
UBKD60S0.book Page 52 Monday, November 16, 2020 8:39 AM

9-53
9
SBU26922Luz de freno/piloto traseroEste modelo está equipado con una luz de fre-
no/piloto trasero de tipo LED.
Si la luz de freno/piloto trasero no se enciende,
hágala comprobar en un concesionario Yamaha.SBU25653Desmontaje de una rueda1. Aparque el ATV en una superficie nivelada.
2. Afloje las tuercas de la rueda.
3. Eleve el ATV y coloque un soporte adecuadobajo el bastidor.
4. Extraiga las tuercas de la rueda.
5. Desmonte la rueda.

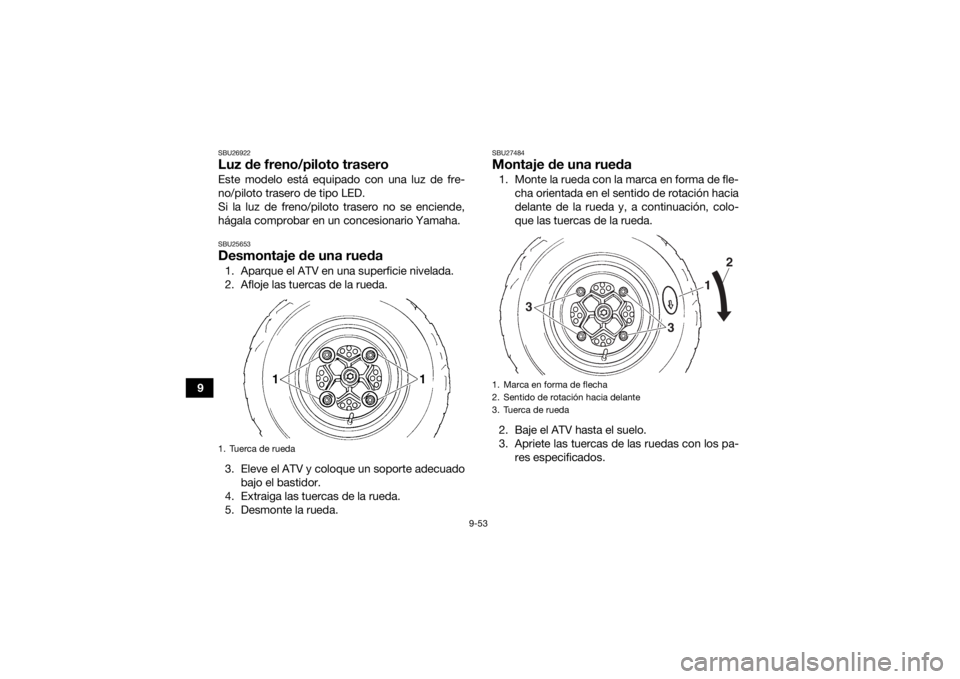

SBU27484Montaje de una rueda1. Monte la rueda con la marca en forma de fle- cha orientada en el sentido de rotación hacia
delante de la rueda y, a continuación, colo-
que las tuercas de la rueda.
2. Baje el ATV hasta el suelo.
3. Apriete las tuercas de las ruedas con los pa- res especificados.
1. Tuerca de rueda
1. Marca en forma de flecha
2. Sentido de rotación hacia delante
3. Tuerca de rueda
2
3
3
UBKD60S0.book Page 53 Monday, November 16, 2020 8:39 AM

9-54
9
SBU25741Identificación de averíasAunque los ATV Yamaha son objeto de una com-
pleta revisión antes de salir de fábrica, pueden
surgir problemas durante su utilización. Cualquier
problema en los sistemas de combustible, com-
presión o encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución de la po-
tencia.
Los siguientes cuadros de identificación de ave-
rías constituyen un procedimiento rápido y fácil
para que usted mismo compruebe esos sistemas
vitales. No obstante, si es necesario realizar cual-
quier reparación del ATV, llévelo a un concesiona-
rio Yamaha cuyos técnicos cualificados disponen
de las herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.Utilice únicamente repuestos originales Yamaha.
Las imitaciones pueden parecerse a los repuestos
originales Yamaha pero a menudo son de inferior
calidad, menos duraderos y pueden ocasionar
costosas facturas de reparación.
ADVERTENCIA
SWB02281No fume mientras comprueba el sistema de
combustible. La gasolina puede arder o explo-
tar, causando graves daños personales o ma-
teriales. Asegúrese de que no hay llamas ni
chispas al descubierto en la zona, incluidas
lámparas piloto de calentadores de agua u
hornos.
Pares de apriete:
Tuerca de la rueda delantera:45 N·m (4.5 kgf·m, 33 lb·ft)
Tuerca de la rueda trasera: 45 N·m (4.5 kgf·m, 33 lb·ft)
UBKD60S0.book Page 54 Monday, November 16, 2020 8:39 AM

9-55
9

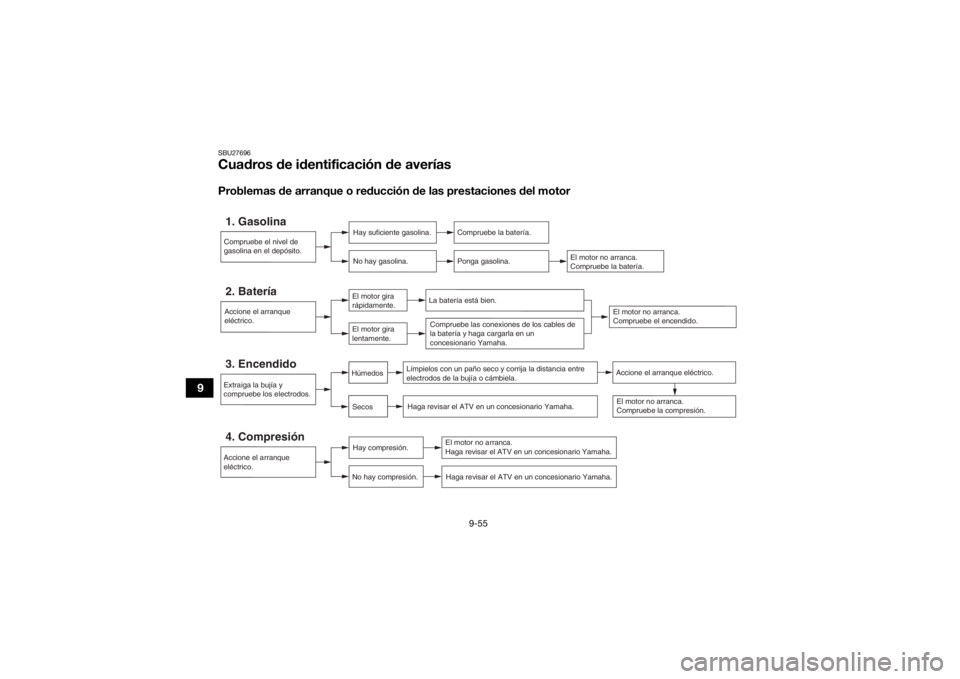

SBU27696Cuadros de identificación de averíasProblemas de arranque o reducción de las prestaciones del motor1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el ATV en un concesionario Yamaha.
3. Encendido
Haga revisar el ATV en un concesionario Yamaha.
SecosHúmedos
Compruebe el nivel de
gasolina en el depósito.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.
El motor no arranca.
Haga revisar el ATV en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
El motor no arranca.
Compruebe la compresión.
2. Batería
La batería está bien.
El motor no arranca.
Compruebe el encendido.
Compr uebe las conexiones de los ca bles de
la batería y haga cargarla en un
concesionario Yamaha.
El motor gira
lentamente.
El motor gira
rápidamente.
Accione el arranque
eléctrico.Accione el arranque eléctrico.
UBKD60S0.book Page 55 Monday, November 16, 2020 8:39 AM

9-56
9

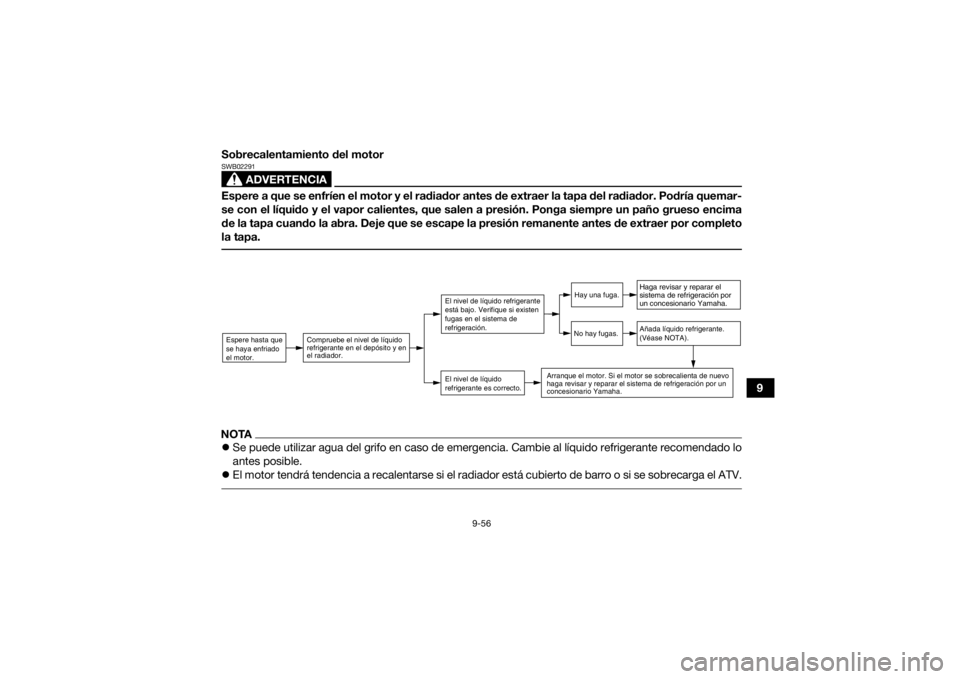

Sobrecalentamiento del motor
ADVERTENCIA
SWB02291Espere a que se enfríen el motor y el radiador antes de extraer la tapa del radiador. Podría quemar-
se con el líquido y el vapor calientes, que salen a presión. Ponga siempre un paño grueso encima
de la tapa cuando la abra. Deje que se escape la presión remanente antes de extraer por completo
la tapa. NOTA
Se puede utilizar agua del grifo en caso de emergencia. Cambie al líquido refrigerante recomendado lo
antes posible.
 El motor tendrá tendencia a recalentarse si el radiador está cubierto de barro o si se sobrecarga el ATV. Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por
un concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA).
Arranque el motor. Si el motor se so brecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
UBKD60S0.book Page 56 Monday, November 16, 2020 8:39 AM

10-1
10
SBU25861
LIMPIEZA Y ALMACENAMIENTO
SBU25903LimpiezaLa limpieza frecuente del ATV no sólo servirá para
realzar su aspecto, sino que mejorará su rendi-
miento general y prolongará la vida útil de muchos
de sus componentes.1. Antes de limpiar el ATV: a. Tape el extremo del tubo de escape paraevitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de
goma resistente.
b. Asegúrese de que estén bien montadas las tapas de las bujías y todos los tapones
de llenado.
2. Si la carcasa del motor tiene excesiva grasa, aplíquele un desengrasante con una brocha.
No aplique este producto a la cadena, los pi-
ñones ni los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan- do la máquina con una manguera. Utilice úni-
camente la presión necesaria para la
operación. ¡ADVERTENCIA! Con los frenos
mojados la capacidad de frenada puede
disminuir, con el consiguiente riesgo de accidente. Compruebe los frenos después
del lavado. Accione los frenos varias ve-
ces a poca velocidad para que se sequen
los forros por efecto del rozamiento.
[SWB02312]

ATENCIÓN: Una presión del agua
excesiva puede provocar que esta se filtre
en los cojinetes de rueda, frenos, juntas de
estanqueidad de la caja de cambios y dis-
positivos eléctricos, con el consiguiente
deterioro de dichos elementos. Muchas
facturas de reparación de elevado importe
son consecuencia de la aplicación inade-
cuada de sistemas de lavado con agua a
presión, como los habituales en los túne-
les de lavado.
[SCB00712]
4. Una vez eliminada la mayor parte de la sucie- dad, lave todas las superficies con agua tem-
plada y un jabón detergente neutro. Resulta
práctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los
lugares de difícil acceso.
