YAMAHA YFZ450R 2021 Manuale de Empleo (in Spanish)

9-8
9
11*Pivotes del bascu-
lante • Compruebe el funcionamiento o si hay excesivo
juego libre. Sustituya los cojinetes si es necesa-
rio.
• Lubrique con grasa a base de jabón de litio. √√√
12 *Pivotes del brazo
superior e inferior
• Lubrique con grasa a base de jabón de litio.
√√√
13 Cadena de transmi-
sión • Compruebe el juego de la cadena de transmisión
y realice ajustes si es necesario.
• Compruebe la alineación de las ruedas traseras y realice correcciones si es necesario.
• Limpiar y lubricar. √√√√√
14 *Rodillo de la cadena
de transmisión • Compruebe el grado de desgaste y sustitúyalos
si es necesario. √√√
15 *Fijaciones del basti-
dor • Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
16 *Conjuntos amorti-
guadores • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
17 *Puntos de pivote
del brazo de aco-
plamiento y del bra-
zo de relé de la
suspensión trasera • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBKD60S0.book Page 8 Monday, November 16, 2020 8:39 AM

9-9
9
18*Eje de la dirección • Lubrique con grasa a base de jabón de litio. √√√
19 *Dirección • Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
• Compruebe la convergencia y realice ajustes si es necesario. √√√√√
20 Aceite de motor • Cambiar.
• Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √ √√√
21 Filtro de aceite del
motor • Cambiar.
√√√
22 *Sistema de refrige-
ración • Compruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
• Cambie el refrigerante. Cada 2 años
23 *Piezas móviles y ca-
bles • Lubricar.
√√√√
24 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
25 *Interruptores de fre-
no delantero y tra-
sero • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBKD60S0.book Page 9 Monday, November 16, 2020 8:39 AM

9-10
9
SBU29431NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
 Cambie el tubo de gasolina cada cinco años y en caso que esté agrietado o dañado.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie
el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados. 26 *Luces e interrupto-
res • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBKD60S0.book Page 10 Monday, November 16, 2020 8:39 AM

9-11
9
SBU30131Desmontaje y montaje del carenado y
los panelesEl carenado y los paneles que se muestran deben
desmontarse para poder realizar algunas de las
operaciones de mantenimiento que se describen
en este capítulo. Consulte este apartado cada vez
que necesite desmontar y montar un carenado o
un panel.
SBU29596Panel A
Para desmontar el panel1. Desmonte el asiento. (Véase la página 5-11).
2. Quite el tapón del depósito de gasolina ha-ciéndolo girar hacia la izquierda. (Véase la pá-
gina 5-9). ATENCIÓN: Asegúrese de que no
penetre ningún material extraño en el de-
pósito de gasolina.
[SCB01052]
3. Afloje las fijaciones rápidas.

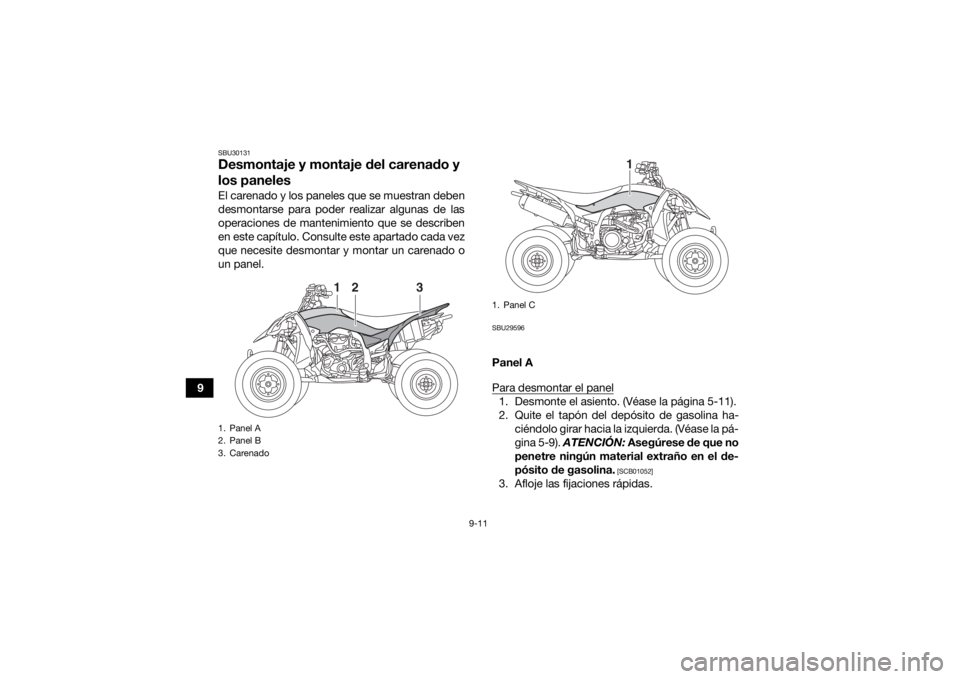

1. Panel A
2. Panel B
3. Carenado
1
2
3
1. Panel C
1
UBKD60S0.book Page 11 Monday, November 16, 2020 8:39 AM

9-12
9
4. Extraiga las fijaciones rápidas, desplace el
panel hacia atrás y levántelo. 5. Coloque el tapón del depósito de gasolina
haciéndolo girar hacia la derecha.
Para montar el panel
1. Quite el tapón del depósito de gasolina ha- ciéndolo girar hacia la izquierda.
2. Sitúe el panel en su posición original y colo- que las fijaciones rápidas. ATENCIÓN:
Cuando instale el panel, asegúrese de no
pellizcar los cables ni los conductores.
[SCB00382]
3. Apriete las fijaciones rápidas.
4. Coloque el tapón del depósito de gasolina haciéndolo girar hacia la derecha.
5. Monte el asiento.

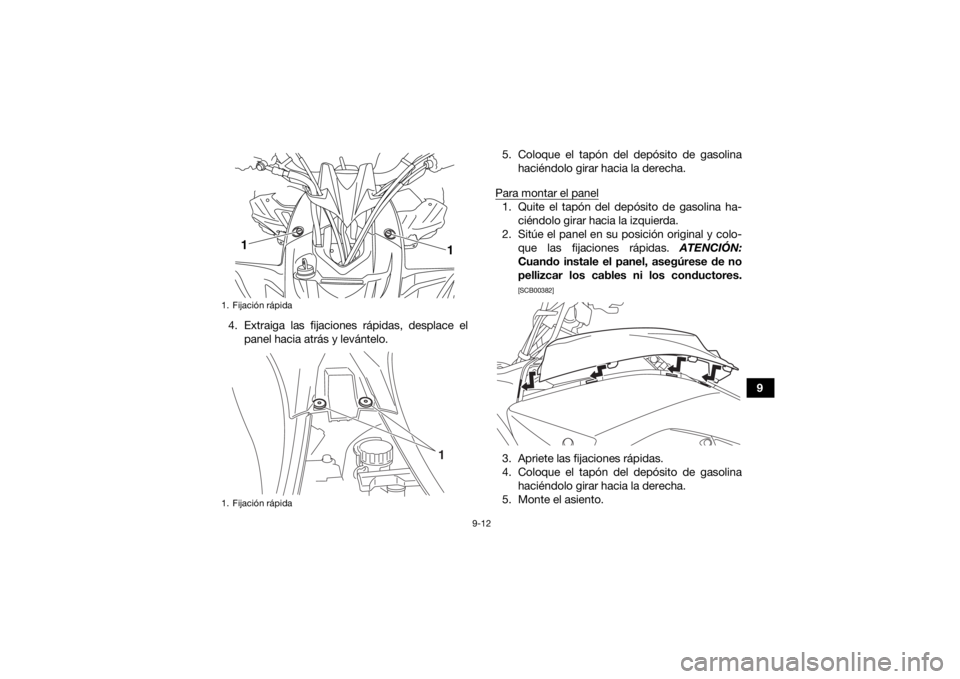

1. Fijación rápida
1. Fijación rápida
1 1
1
UBKD60S0.book Page 12 Monday, November 16, 2020 8:39 AM

9-13
9Paneles B y C
Para desmontar un panel
1. Desmonte el panel A.
2. Retire el panel.
Para montar un panel1. Coloque el panel en su posición original. 2. Monte el panel A.
Carenado
Para desmontar el carenado
1. Desmonte los paneles A, B y C.
2. Afloje las fijaciones rápidas y desmonte el ca- renado.
UBKD60S0.book Page 13 Monday, November 16, 2020 8:39 AM

9-14
9
Para montar el carenado
1. Sitúe el carenado en su posición original y
apriete las fijaciones rápidas.
2. Monte los paneles C, B y A.SBU29443Comprobación de la bujíaLa bujía es un componente importante del motor;
debe verificarse periódicamente, de preferencia
por un concesionario Yamaha. El calor y los depó-
sitos de material provocan la erosión lenta de las
bujías, por lo que la bujía debe desmontarse y
comprobarse de acuerdo con el cuadro de man-
tenimiento periódico. Además, el estado de la bu-
jía puede reflejar el estado del motor.
El aislamiento de porcelana que rodea al electro-
do central de la bujía debe tener un color canela
de tono entre medio y claro (éste es el color ideal
cuando se utiliza el vehículo normalmente). Si la
bujía presenta un color claramente diferente, pue-
de que el motor no funcione correctamente. No
trate de diagnosticar usted mismo estas averías.
En lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si la bujía presenta signos de erosión del electro-
do y una acumulación excesiva de carbono u
otros depósitos, debe cambiarse.
1. Fijación rápida
1. Fijación rápida
1
1
1
1
UBKD60S0.book Page 14 Monday, November 16, 2020 8:39 AM

9-15
9Antes de montar la bujía, debe medir la distancia
entre electrodos de la misma con una galga y
ajustarla al valor especificado según sea necesa-
rio.
Limpie la superficie de la junta de la bujía y su su-
perficie de contacto; seguidamente elimine toda
suciedad de las roscas de la bujía.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 vuelta después de ha-
berla apretado a mano. No obstante, deberá apre-
tar la bujía con el par especificado tan pronto
como sea posible. SBU2949EAceite de motor y
filtro de aceiteDebe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el
aceite y el filtro de aceite según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico.
Para comprobar el nivel de aceite del motor
1. Aparque el ATV en una superficie nivelada.
Bujía especificada:
NGK/CR8E
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bujía:0.7–0.8 mm (0.028–0.031 in)
Par de apriete:Bujía:13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBKD60S0.book Page 15 Monday, November 16, 2020 8:39 AM

9-16
9
2. Arranque el motor, caliéntelo hasta que el
aceite de motor alcance una temperatura
normal de 60 °C (140 °F), déjelo al ralentí du-
rante diez segundos o más y, a continuación,
párelo.
NOTAA fin de obtener la temperatura del aceite del mo-
tor adecuada para una lectura precisa del nivel de
aceite, primero el motor debe enfriarse por com-
pleto y luego calentarse de nuevo durante varios
minutos hasta la temperatura normal de trabajo. 3. Extraiga el tapón de llenado del depósito deaceite del motor y limpie la varilla con un tra-
po limpio.
4. Inserte la varilla de medición del nivel en el orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.NOTAEl aceite del motor debe situarse entre las marcas
de nivel máximo y mínimo.
5. Si el aceite de motor se encuentra en la mar-ca de nivel mínimo o por debajo de ella, aña-
da una cantidad suficiente de aceite del tipo
recomendado por el orificio de llenado del
depósito del aceite de motor hasta que al-
cance el nivel correcto. ATENCIÓN: Asegú-
rese de que el nivel de aceite es el
correcto; de no hacerlo, el motor podría
sufrir daños.
[SCB00852]
1. Tapón de llenado del depósito de aceite de motor
2. Junta tórica
3. Varilla de aceite del motor
4. Marca de nivel máximo
5. Marca de nivel medio
6. Marca de nivel mínimo12
3
4
65
UBKD60S0.book Page 16 Monday, November 16, 2020 8:39 AM

9-17
9
NOTAAl añadir aceite evite llenar el depósito en exceso;
el nivel sube más deprisa a partir de la marca de
nivel medio en la varilla de medición. 6. Compruebe si la junta tórica está dañada ycámbiela según sea necesario.
7. Introduzca la varilla de medición en el orificio de llenado del depósito del aceite de motor y,
a continuación, apriete el tapón de llenado
del depósito del aceite de motor.
ATENCIÓN: Verifique que el tapón de lle-
nado del depósito de aceite del motor esté
bien apretado; de lo contrario puede salir-
se aceite cuando el motor esté en marcha.
[SCB00363]
Para cambiar el aceite del motor (con o sin
sustitución del filtro de aceite) 1. Aparque el ATV en una superficie nivelada.
2. Desmonte el protector del motor extrayendo los pernos. 3. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
4. Coloque una bandeja debajo del motor para recoger el aceite usado.
5. Extraiga el tapón de llenado del depósito de aceite del motor y luego el perno de drenaje y
la junta.
1. Protector del motor
2. Perno
2 21
UBKD60S0.book Page 17 Monday, November 16, 2020 8:39 AM
