YAMAHA YFZ450R 2021 Manuale de Empleo (in Spanish)

3-3
3
ni efectúe cambios de marcha repentinos. Nun-
ca conduzca a alta velocidad sobre la cima de
una colina.
 Siga siempre el procedimiento descrito en este
manual para descender por una colina y frenar
en pendientes. Compruebe el terreno con dete-
nimiento antes de iniciar el descenso. Incline su
peso hacia atrás. Nunca descienda por una co-
lina a alta velocidad. Cuando descienda por una
colina, evite que el vehículo se incline conside-
rablemente hacia un lado. Baje la pendiente en
línea recta siempre que sea posible.
 Siga siempre el procedimiento descrito en este
manual para cruzar la ladera de una colina. Evi-
te colinas con una superficie excesivamente
resbaladiza o suelta. Incline su peso hacia el
lado más elevado del ATV. Nunca intente dar
media vuelta en una colina hasta que no haya
dominado la técnica de giro sobre superficies
niveladas descrita en esta manual. Si es posi-
ble, evite cruzar la ladera de colinas muy incli-
nadas.
 Siga siempre el procedimiento adecuado si el
motor se cala o el vehículo vuelca hacia atrás
mientras asciende por una colina. Para evitar la
parada del motor, utilice la marcha adecuada y mantenga una velocidad constante cuando
suba una pendiente. Si el motor se cala o el ve-
hículo vuelca hacia atrás, siga el procedimiento
especial de frenado descrito en este manual.
Descienda del vehículo por el lado más alto o
por cualquiera de los dos lados si el vehículo
está recto mirando hacia arriba. Dé media vuel-
ta al vehículo y súbase de nuevo siguiendo el
procedimiento descrito en este manual.
 Compruebe siempre que no hay obstáculos an-
tes de conducir por una nueva zona.
 No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siem-
pre el procedimiento descrito en este manual
para conducir sobre obstáculos.
 Tenga siempre cuidado cuando el vehículo pa-
tine o derrape. Aprenda a controlar de forma se-
gura los patinazos y derrapes practicando a
baja velocidad en una superficie nivelada y sin
baches. En superficies excesivamente resbala-
dizas, como, por ejemplo, hielo, conduzca des-
pacio y con extrema prudencia para reducir el
riesgo de patinazos y derrapes que le hagan
perder el control del vehículo.
UBKD60S0.book Page 3 Monday, November 16, 2020 8:39 AM

3-4
3
Nunca conduzca un ATV por corrientes de agua
que fluyan con rapidez o que tengan una pro-
fundidad superior a la recomendada en este
manual. Recuerde que la capacidad de frenado
puede verse reducida si se mojan los frenos.
Compruebe los frenos una vez que haya salido
del agua. Si es necesario, acciónelos varias ve-
ces para que la fricción seque el forro.
 Utilice siempre neumáticos del tamaño y tipo
especificados en este manual.
 Mantenga siempre la presión de neumáticos
descrita en este manual.
 Nunca exceda la capacidad de carga especifi-
cada de un ATV. La carga debe repartirse de
forma adecuada y estar bien fijada. Cuando
transporte carga o remolque un vehículo, re-
duzca la velocidad y siga las instrucciones de
este manual. Deje una distancia de seguridad
mayor cuando frene.
 No conduzca el ATV por la noche a menos que
esté equipado con un faro que funcione ade-
cuadamente. La conducción por vías no pavi-
mentadas es intrínsecamente peligrosa y,
además, este tipo de vías no están iluminadas. 
Nunca realice el mantenimiento de un ATV sin
los conocimientos adecuados. Póngase en
contacto con un concesionario autorizado de
ATV para que le informe acerca del manteni-
miento básico del ATV. Únicamente el personal
certificado puede llevar a cabo determinados ti-
pos de mantenimiento.
En caso de accidente 1. Si sufre lesiones graves, es posible que sea más seguro permanecer junto al vehículo
para evitar golpes de otros conductores. En
función del tipo de lesiones que sufra y de su
posición en la vía, deberá decidir según su
criterio personal si es conveniente salir de la
vía. Si sufre un golpe en la cabeza, el cuello o
la espalda, o no siente las extremidades, es
recomendable que no se mueva. Conserve el
casco puesto y permanezca quieto. Espere
junto a su vehículo a que llegue ayuda.
2. Si sufre lesiones de menor gravedad y puede caminar, salga de la vía. Hágase un reconoci-
miento y aplíquese los primeros auxilios ne-
cesarios.
3. Si las lesiones son leves, saque el vehículo de la vía, cuando sea seguro hacerlo, para evitar
que otros conductores choquen contra él.
UBKD60S0.book Page 4 Monday, November 16, 2020 8:39 AM

3-5
3
Hágase un reconocimiento y aplíquese los
primeros auxilios necesarios. Si su estado fí-
sico le permite conducir el vehículo, revíselo.
Si el vehículo está en condiciones óptimas de
funcionamiento y puede conducirlo de forma
segura, arránquelo y condúzcalo con cuida-
do al campamento o a cualquier otro lugar
conocido en el que pueda recibir atención
médica. En caso necesario, póngase en con-
tacto con sus compañeros o con las autori-
dades locales e infórmeles de su ubicación y
de lo ocurrido.
En caso de avería 1. Si el vehículo no arranca o no está en condi- ciones óptimas de funcionamiento, apague el
interruptor principal y el interruptor de paro
del motor. Si la avería ocurre al ponerse el sol
o por la noche, deje el interruptor principal
encendido para que la luz alerte a los demás
conductores de que hay un vehículo deteni-
do.
2. Ubíquese en un lugar seguro. Cuando no se acerquen otros vehículos y sea seguro hacer-
lo, empuje su vehículo a un lado de la vía o in-
cluso al exterior de la vía para evitar que otros
conductores choquen con él. Si no puede mover el vehículo usted solo, camine hasta
un punto donde haya buena visibilidad, cuan-
do sea seguro hacerlo, y haga señales a los
conductores que se acerquen para que le
ayuden a mover su vehículo a un lugar seguro
fuera de la vía.
3. Revise su vehículo y compruebe que no exis- ten peligros inmediatos. Los peligros más
evidentes son fugas de gasolina y cables sin
conexión a tierra o rotos. Compruebe visual-
mente que no hay cables rotos ni fugas de
gasolina. El olor a gasolina confirma la exis-
tencia de una fuga.
4. Una vez que haya confirmado que no existen peligros inmediatos, puede quitarse el casco
y revisar más de cerca el vehículo. Comprue-
be si hay señales de desgaste en el exterior,
piezas rotas, fugas de algún líquido, grietas
en el bastidor, daños en la suspensión o en
las ruedas, etc. La gasolina, el aceite y el lí-
quido refrigerante suelen desprender un olor
fuerte.
5. Si el vehículo no arranca o no es seguro con- ducirlo, apague todos los sistemas del vehí-
culo (interruptor de paro del motor,
interruptor principal y grifo de gasolina) y, a
UBKD60S0.book Page 5 Monday, November 16, 2020 8:39 AM

3-6
3continuación, vaya a buscar ayuda o pida
ayuda por señas a los conductores que se
acerquen.
Repuestos, accesorios y modificaciones no
originales
Aunque algunos productos no originales pueden
tener un diseño y una calidad similares a los acce-
sorios originales Yamaha, debe tener presente
que algunos de estos accesorios no originales o
modificaciones no resultan adecuados debido a la
posibilidad de que representen un peligro para us-
ted u otras personas. La instalación de productos
no originales o la realización de modificaciones en
el vehículo que alteren cualquiera de sus caracte-
rísticas de diseño o funcionamiento pueden supo-
ner un peligro de lesiones graves o mortales, tanto
para usted como para otras personas. Usted es
responsable de toda lesión relacionada con alte-
raciones del vehículo. Observe las directrices si-
guientes, así como las que se facilitan en el
apartado Carga (página 7-7) para montar acceso-
rios.
 Nunca monte accesorios que puedan afectar a
las prestaciones del ATV. Revise cuidadosa-
mente el accesorio antes de utilizarlo, a fin de
cerciorarse de que de ningún modo reduzca la distancia al suelo ni limite el recorrido de la sus-
pensión, el recorrido de la dirección o el funcio-
namiento de los mandos.
 Los accesorios montados en el ATV pueden ge-
nerar inestabilidad debido a una distribución in-
adecuada del peso.
 Los accesorios de gran masa o volumen pue-
den afectar gravemente a la estabilidad del
ATV.
 Algunos accesorios pueden obligar al conduc-
tor a desplazarse de su posición normal de con-
ducción. Esta posición inadecuada limita la
libertad de movimiento del conductor y puede
limitar su capacidad de control; por tanto, no se
recomiendan tales accesorios.
 Tenga cuidado al añadir accesorios eléctricos.
Si los accesorios eléctricos superan la capaci-
dad del sistema eléctrico del ATV, puede pro-
ducirse una avería eléctrica, que a su vez puede
dar lugar a un apagado de las luces o a la pér-
dida de potencia del motor, con el consiguiente
peligro que esto supone. Asimismo, la batería
tiende a descargarse más rápidamente si se
añaden accesorios eléctricos.
UBKD60S0.book Page 6 Monday, November 16, 2020 8:39 AM

3-7
3
ADVERTENCIA
SWB00073Evite el envenenamiento por monóxido de car-
bono
Los gases de escape de todos los motores
contienen monóxido de carbono, un gas letal.
La inhalación de monóxido de carbono puede
provocar dolores de cabeza, mareos, asfixia,
náuseas, confusión y, por último, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presente en
el escape de cualquier motor aunque no se vea
ni se huela. Se pueden acumular rápidamente
niveles letales de monóxido de carbono que
provocarán enseguida la pérdida de conoci-
miento sin posibilidad de salvarse. Asimismo,
cantidades letales de monóxido de carbono
pueden mantenerse durante horas o días en un
lugar cerrado o mal ventilado. Si nota o siente
cualquier síntoma de envenenamiento, aban-
done el lugar inmediatamente, respire aire
fresco y SOLICITE ASISTENCIA MÉDICA.
No ponga en marcha el motor en un lugar ce-
rrado. Aunque intente ventilar el lugar con
extractores o abriendo ventanas y puertas,
el monóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
 No ponga en marcha el motor en lugares mal
ventilados o parcialmente cerrados como
cobertizos, garajes o cocheras.
 No ponga en marcha el motor en el exterior
cuando los gases de escape puedan pene-
trar en un edificio a través de aberturas,
como por ejemplo ventanas y puertas.

UBKD60S0.book Page 7 Monday, November 16, 2020 8:39 AM

4-1
4
SBU17681
DESCRIPCIÓN
SBU17691Vista izquierda
SBU17701Vista derecha
1. Amortiguador delantero
2. Tapón de llenado del depósito de aceite de motor
3. Depósito del líquido de freno trasero
4. Batería
5. Pedal de cambio
6. Depósito de líquido refrigerante
563
1
4
2
1. Parachispas
2. Fusible
3. Tapón del depósito de gasolina
4. Filtro de aceite
5. Pedal de freno
6. Interruptor de la luz del freno trasero
7. Amortiguador trasero
456
2
1
7
3
UBKD60S0.book Page 1 Monday, November 16, 2020 8:39 AM

4-2
4
SBU17715Mandos e instrumentos1. Maneta de embrague
2. Maneta del freno de estacionamiento
3. Interruptores del manillar
4. Interruptor principal
5. Depósito del líquido de freno delantero
6. Maneta de aceleración
7. Maneta del freno
2
1
3
6
5
4
7
UBKD60S0.book Page 2 Monday, November 16, 2020 8:39 AM

5-1
5
SBU17739
FUNCIONES DE LOS INSTRUMENTOS Y LOS MANDOS
SBU29913Interruptor principal“ ” (encendido)
Todos los sistemas eléctricos reciben tensión. Se
puede arrancar el motor. La llave no se puede ex-
traer.
“ ” (apagado)
Todos los sistemas eléctricos están desactivados.
Se puede extraer la llave.
SBU29383Luces indicadoras y luces de avisoSBU17861Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muerto.
1. Interruptor principal
OFF
ON
1
1. Luz de aviso del nivel de gasolina Ž
2. Luz de aviso de avería del motor Ž
3. Luz de aviso de la temperatura del líquido
refrigerante Ž
4.
12 34
UBKD60S0.book Page 1 Monday, November 16, 2020 8:39 AM

5-2
5
SBU29924Luz de aviso de la temperatura del líquido
refrigerante “ ”
Esta luz de aviso se enciende cuando el motor se
sobrecalienta. En ese caso, pare el motor en
cuanto sea posible hacerlo con seguridad y deje
que se enfríe durante 10 minutos.
El circuito eléctrico de la luz de aviso se puede
comprobar girando la llave a “ ” (encendido). La
luz de aviso debe encenderse durante unos se-
gundos y luego apagarse.
Si la luz de aviso no se enciende inicialmente al gi-
rar la llave a “ ” (encendido) o permanece en-
cendida, haga revisar el vehículo en un
concesionario Yamaha.NOTAEl ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.
 Si el motor se recalienta, consulte las instruc-
ciones adicionales de la página 9-56.
ATENCIÓNSCB00011Un exceso de carga en el ATV puede ser la
causa de sobrecalentamiento del motor. En
este caso, reduzca la carga al nivel especifi-
cado.
 Antes de volver a arrancar, asegúrese de
que la luz de aviso se haya apagado. El uso
continuado con la luz de aviso encendida
puede causar daños en el motor. SBU29933Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el nivel de
gasolina desciende aproximadamente por debajo
de 3.4 L (0.90 US gal, 0.75 Imp.gal). Cuando ocu-
rra esto, ponga gasolina lo antes posible.
El circuito eléctrico de la luz de aviso se puede
comprobar situando el interruptor de paro del mo-
tor en “ ” y girando la llave a “ ” (encendido).
La luz de aviso debe encenderse durante unos se-
gundos y luego apagarse.
Si la luz de aviso no se enciende inicialmente al gi-
rar la llave a la posición “ ” (encendido), o per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
UBKD60S0.book Page 2 Monday, November 16, 2020 8:39 AM

5-3
5
SBU29944Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende o parpadea cuando
un circuito eléctrico de control del motor fallando.
Cuando ocurra esto, haga revisar el sistema de
autodiagnóstico en un concesionario Yamaha.
El circuito eléctrico de la luz de aviso se puede
comprobar girando la llave a “ ” (contacto). La
luz de aviso debe encenderse durante unos se-
gundos y luego apagarse.
Si la luz de aviso no se enciende inicialmente al gi-
rar la llave a “ ” (contacto) o permanece encen-
dida, haga revisar el circuito eléctrico en un
concesionario Yamaha.
SBU18068Interruptores del manillarSBU18081Interruptor de paro del motor “ / ”
Sitúe el interruptor en la posición “ ” antes de
arrancar el motor. El interruptor de paro del motor
controla el encendido y puede utilizarse para pa-
rar el motor en cualquier momento. Utilice este
botón para detener el motor en casos de emer-
gencia. Con el interruptor de paro del motor en la
posición “ ” no se puede poner en marcha el

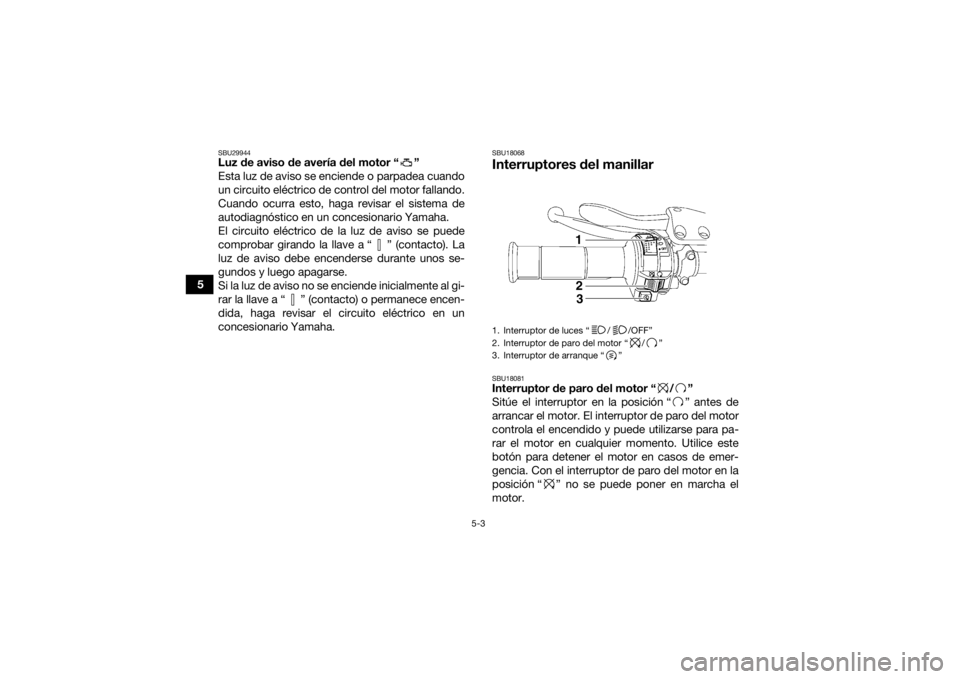

motor.1. Interruptor de luces “ / /OFF”
2. Interruptor de paro del motor “ / ”
3. Interruptor de arranque “ ”
123
UBKD60S0.book Page 3 Monday, November 16, 2020 8:39 AM
