NOTASi no consigue obtener el ralentí especificado con
el procedimiento descrito, acuda a un concesio-
nario Yamaha para efectuar el ajuste. SBU33950Ajuste del juego de la maneta de acele-
raciónSe debe comprobar el juego de la maneta de ace-
leración y ajustarlo, si es preciso, según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase.
El juego libre de la maneta de aceleración debe
medir 2.0–3.2 mm (0.08–0.13 in), como se mues-
tra. Compruebe periódicamente el juego de la ma-
neta de aceleración y, si es necesario, ajústelo del
modo siguiente.NOTAAntes de ajustar el juego de la maneta de acelera-
ción se debe comprobar el ralentí y ajustarlo se-
gún sea necesario. 1. Deslice las cubiertas de goma para separar-las.
2. Afloje la contratuerca. 3. Para incrementar el juego libre de la maneta
de aceleración, gire la tuerca de ajuste en la
dirección (a). Para reducir el juego libre de la
maneta de aceleración, gire la tuerca de ajus-
te en la dirección (b).
4. Apriete la contratuerca.
5. Deslice las cubiertas de goma a sus posicio- nes originales.
1. Cubierta de goma
2. Perno de ajuste del juego libre de la palanca del acelerador
3. Contratuerca
4. Juego libre de la palanca del acelerador
1
2
3
1
4
(a)(b)
UBW460S0.book Page 22 Monday, May 23, 2016 1:40 PM

8-23
8
SBU24061Holgura de la válvulaLa holgura de la válvula se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina o se producen ruidos en el
motor. Para evitarlo, debe ajustar la holgura de la
válvula en un concesionario Yamaha según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.SBU29602FrenosLa sustitución de componentes de los frenos re-
quiere conocimientos profesionales. El manteni-
miento de los frenos debe realizarse en un
concesionario Yamaha.
ADVERTENCIA
SWB02572Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capaci-
dad de frenada, con el consiguiente riesgo de
accidente.
SBU34511Comprobación de las zapatas de freno
delantero y traseroDebe comprobar el desgaste de las zapatas de
freno delantero y trasero según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase. Sin desarmar el freno, esto pue-
de hacerse comprobando la posición de los
pernos o la tuerca de ajuste del juego de la mane-
ta.
Frenos delanteros

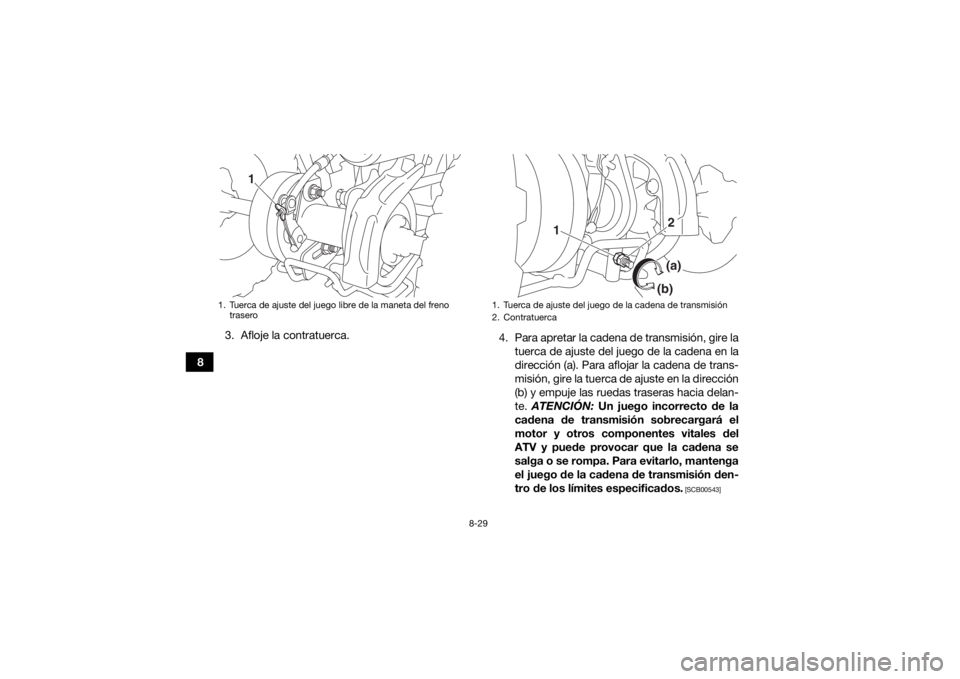

Para comprobar el desgaste de las zapatas de los
frenos delanteros, compruebe la posición de los
pernos de ajuste. Si un perno sobresale más de
12 mm (0.47 in) de la contratuerca, es necesario
cambiar las zapatas.
UBW460S0.book Page 23 Monday, May 23, 2016 1:40 PM

8-24
8
Freno trasero
Para comprobar el desgaste de las zapatas del
freno trasero, compruebe la posición de la tuerca
de ajuste. Si la tuerca se encuentra a más de
18 mm (0.71 in) del extremo del perno, es necesa-
rio cambiar las zapatas.
SBU24332Ajuste del juego de la maneta del freno
delanteroSe debe comprobar y ajustar, si fuera necesario,
el juego libre de la maneta del freno delantero se-
gún los intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
El juego libre de la maneta del freno debe medir
9.3–13.3 mm (0.37–0.52 in), como se muestra. Si
es incorrecto, ajústelo del modo siguiente.
1. Perno de ajuste superior
2. Perno de ajuste inferior
3. No más de 12 mm (0.47 in)
3
2 1
1. Tuerca de ajuste del juego libre de la maneta del freno
trasero
2. Perno
3. No más de 18 mm (0.71 in)
1
2 3
UBW460S0.book Page 24 Monday, May 23, 2016 1:40 PM

8-25
81. Afloje la contratuerca superior y gire comple-
tamente hacia dentro el perno de ajuste su-
perior.
2. Afloje la contratuerca inferior.
3. Gire el perno de ajuste inferior en la dirección (a) para incrementar el juego de la maneta y
en la dirección (b) para reducirlo. 4. Apriete la contratuerca inferior.

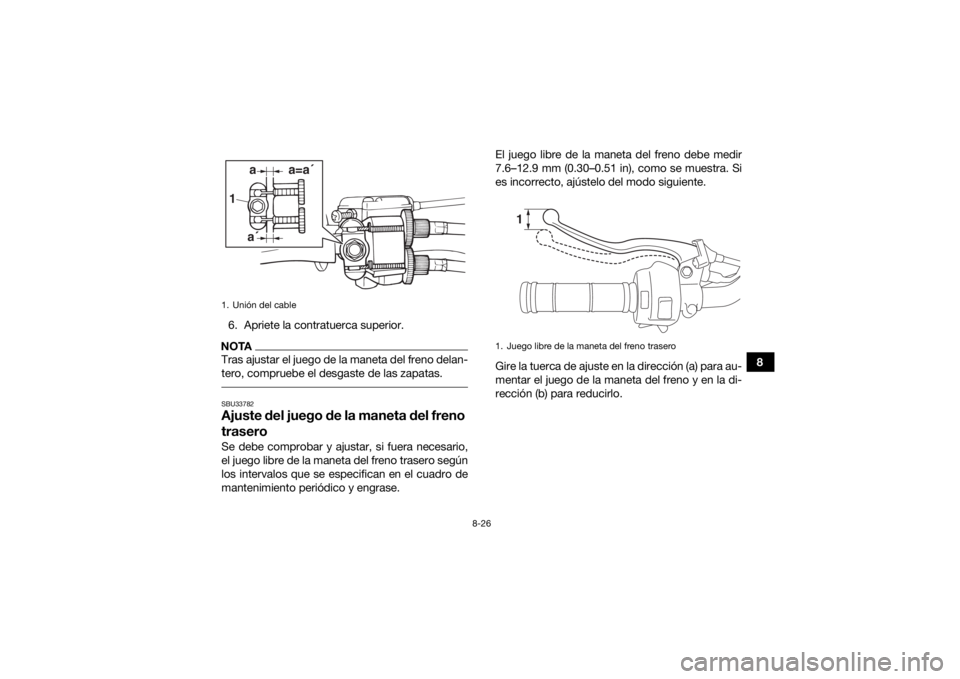

5. Mientras aplica el freno delantero, gire hacia
fuera el perno de ajuste superior hasta que la
longitud de los cables superior e inferior sea
igual. La unión del cable quedará vertical.
1. Juego libre de la maneta del freno delantero
1
1. Contratuerca superior
2. Perno de ajuste superior
3. Contratuerca inferior
4. Perno de ajuste inferior
12
4
3 (a)
(b)
UBW460S0.book Page 25 Monday, May 23, 2016 1:40 PM

8-26
8
6. Apriete la contratuerca superior.
NOTATras ajustar el juego de la maneta del freno delan-
tero, compruebe el desgaste de las zapatas. SBU33782Ajuste del juego de la maneta del freno
traseroSe debe comprobar y ajustar, si fuera necesario,
el juego libre de la maneta del freno trasero según
los intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. El juego libre de la maneta del freno debe medir
7.6–12.9 mm (0.30–0.51 in), como se muestra. Si
es incorrecto, ajústelo del modo siguiente.
Gire la tuerca de ajuste en la dirección (a) para au-
mentar el juego de la maneta del freno y en la di-
rección (b) para reducirlo.1. Unión del cable1
aa´
a=a´
1. Juego libre de la maneta del freno trasero
1
UBW460S0.book Page 26 Monday, May 23, 2016 1:40 PM

8-27
8
NOTAAntes de ajustar el juego de la maneta del freno
trasero, compruebe el desgaste de las zapatas. SBU34013Juego de la cadena de transmisiónDebe comprobar el juego de la cadena de trans-
misión antes de cada utilización y ajustarlo si es
preciso.

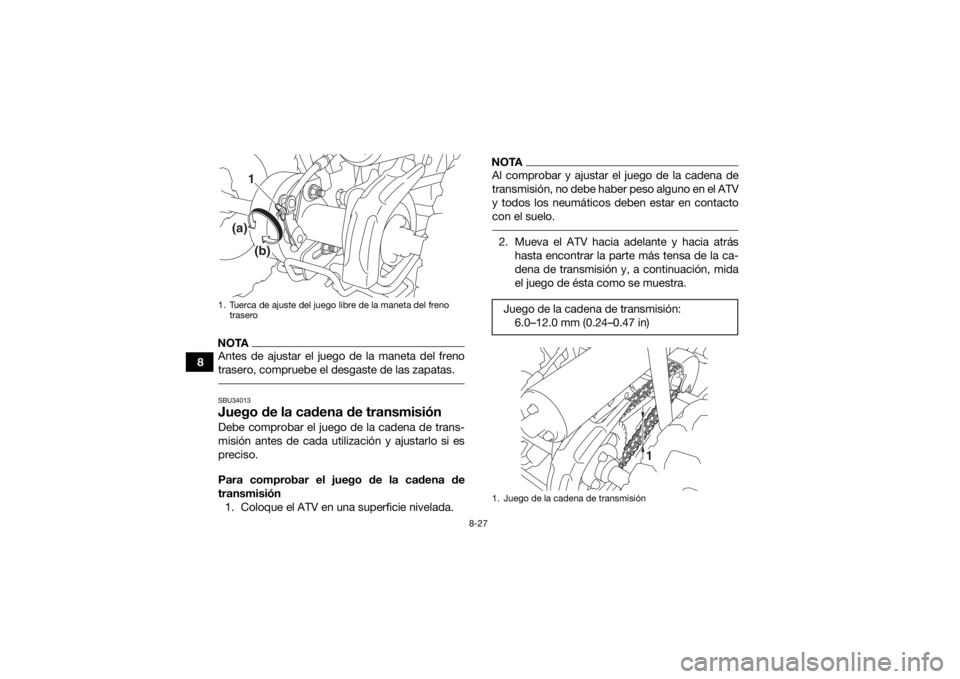

Para comprobar el juego de la cadena de
transmisión1. Coloque el ATV en una superficie nivelada.
NOTAAl comprobar y ajustar el juego de la cadena de
transmisión, no debe haber peso alguno en el ATV
y todos los neumáticos deben estar en contacto
con el suelo. 2. Mueva el ATV hacia adelante y hacia atrás hasta encontrar la parte más tensa de la ca-
dena de transmisión y, a continuación, mida
el juego de ésta como se muestra.
1. Tuerca de ajuste del juego libre de la maneta del freno trasero
1
(a)
(b)
Juego de la cadena de transmisión:
6.0–12.0 mm (0.24–0.47 in)1. Juego de la cadena de transmisión
1
UBW460S0.book Page 27 Monday, May 23, 2016 1:40 PM

8-28
8
3. Si el juego de la cadena de transmisión es in-
correcto, ajústelo del modo siguiente.
Para ajustar el juego de la cadena de transmi-
sión 1. Afloje los pernos y la tuercas.
2. Afloje a la tuerca de ajuste del juego de la ma-neta del freno trasero.
1. Perno
1
1. Tuerca
1
UBW460S0.book Page 28 Monday, May 23, 2016 1:40 PM

8-29
83. Afloje la contratuerca.
4. Para apretar la cadena de transmisión, gire la
tuerca de ajuste del juego de la cadena en la
dirección (a). Para aflojar la cadena de trans-
misión, gire la tuerca de ajuste en la dirección
(b) y empuje las ruedas traseras hacia delan-
te. ATENCIÓN: Un juego incorrecto de la
cadena de transmisión sobrecargará el
motor y otros componentes vitales del
ATV y puede provocar que la cadena se
salga o se rompa. Para evitarlo, mantenga
el juego de la cadena de transmisión den-
tro de los límites especificados.
[SCB00543]
1. Tuerca de ajuste del juego libre de la maneta del freno trasero
1
1. Tuerca de ajuste del juego de la cadena de transmisión
2. Contratuerca
1
2(a)(b)
UBW460S0.book Page 29 Monday, May 23, 2016 1:40 PM

8-30
8
5. Apriete la contratuerca y luego los pernos y
las tuercas con los pares especificados.
6. Ajuste el juego de la maneta del freno trasero. (Véase la página 8-26).
SBU36480Limpieza y engrase de la cadena de
transmisiónLa cadena de transmisión debe limpiarse y engra-
sarse según los intervalos especificados en el
cuadro de mantenimiento periódico y engrase, ya
que de lo contrario se desgastará rápidamente,
especialmente cuando conduzca en condiciones
altamente húmedas o polvorosas. Realice el man-
tenimiento de la cadena de transmisión del modo
siguiente.
ATENCIÓNSCB00562La cadena de transmisión debe engrasarse
después de lavar el ATV o de utilizarlo con llu-
via o en zonas mojadas. 1. Elimine toda la suciedad y el barro de la ca-dena de transmisión con un cepillo o un tra-
po.NOTAPara realizar una limpieza completa, solicite a un
concesionario Yamaha que desmonte la cadena
de transmisión y la sumerja en disolvente. 2. Aplique a toda la cadena lubricante para ca-denas Yamaha u otro lubricante adecuado
para cadenas y verifique que todas las placas
laterales y los rodillos queden suficientemen-
te engrasados.SBU24905Comprobación y engrase de los cablesCada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
Pares de apriete:
Contratuerca:22 N·m (2.2 kgf·m, 16 lb·ft)
Perno: 45 N·m (4.5 kgf·m, 33 lb·ft)
Tuerca: 54 N·m (5.4 kgf·m, 39 lb·ft)
UBW460S0.book Page 30 Monday, May 23, 2016 1:40 PM

8-31
8rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02582
Inspeccione los cables con frecuencia y
reemplácelos si están dañados. Cuando la
cubierta exterior de los cables de control
está dañada, puede producirse corrosión.
Los cables también pueden pelarse o dañar-
se, lo que restringiría el uso de los controles
y podría ser causa de un accidente o de he-
ridas.
 Asegúrese siempre de que todos los cables
de control funcionen correctamente antes
de circular en días fríos. Si los cables de con-
trol están congelados o no funcionan co-
rrectamente, puede resultar imposible
controlar el ATV, lo que puede ocasionar un
accidente o una colisión.
SBU28703Comprobación y engrase de las mane-
tas de freno delantero y traseroCada vez que vaya a conducir, debe verificar an-
tes el funcionamiento de las manetas de freno de-
lantero y trasero y engrasar los pivotes de las
manetas si fuera necesario.
Maneta del freno delantero
Lubricante recomendado:
Lubricante para cables de Yamaha o cual-
quier otro lubricante adecuadoLubricante recomendado:Grasa lubricante con jabón de litio
