8-32
8
Maneta del freno trasero
SBU24964Comprobación de los cojinetes de los
cubos de las ruedasSe deben comprobar los cojinetes de los cubos
de las ruedas delanteras y traseras según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con sua-
vidad, solicite a un concesionario Yamaha que re-
vise los cojinetes de los cubos de las rueda.
SBU36390Engrase de los pivotes del brazo delan-
teroLos pivotes del brazo delantero se deben engra-
sar según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase. Lubricante recomendado:
Grasa lubricante con jabón de litio
UBW460S0.book Page 32 Monday, May 23, 2016 1:40 PM

8-33
8
SBU28824Engrase de los pivotes de articulación
delanterosLos pivotes de articulación delanteros se deben
lubricar según los intervalos que se especifican en
el cuadro de mantenimiento periódico y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
SBU25094Engrase del eje de direcciónEl eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
1. Boquilla de engraseLubricante recomendado:Grasa lubricante con jabón de litio
1
1. Boquilla de engraseLubricante recomendado:Grasa lubricante con jabón de litio
1
UBW460S0.book Page 33 Monday, May 23, 2016 1:40 PM

8-34
8
SBU36400BateríaLa batería se encuentra debajo del panel A. (Véase
la página 8-9).
Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es
necesario comprobar el electrólito ni añadir agua
destilada. No obstante, se deben comprobar las
conexiones de los cables de la batería y, si es pre-
ciso, apretarlas.
ADVERTENCIA
SWB02161El electrólito de la batería es tóxico y peligroso:
contiene ácido sulfúrico, que provoca graves
quemaduras. Evite el contacto con la piel, los
ojos o la ropa. Proteja siempre sus ojos cuan-
do trabaje cerca de las baterías.
Antídoto:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua
o leche, seguidas de leche de magnesia, hue-
vos batidos o aceite vegetal. Acudir al médico
de inmediato.
OJOS: Enjuagar con agua durante 15 minutos
y acudir al médico sin demora.
Las baterías producen gases explosivos. Man-
téngalas alejadas de todo tipo de chispas, lla-
mas, cigarrillos y otras fuentes de ignición.
Ventile el entorno durante el proceso de carga
o cuando se encuentre en un espacio cerrado.
MANTÉNGASE FUERA DEL ALCANCE DE LOS
NIÑOS.
UBW460S0.book Page 34 Monday, May 23, 2016 1:40 PM

8-35
8
ATENCIÓNSCB00621No intente nunca extraer los precintos de las
células de la batería, ya que la dañaría de for-
ma irreparable. Para desmontar la batería1. Desmonte el panel A. (Véase la página 8-9).
2. Desenganche la correa de la batería. 3. Desconecte primero el cable negativo de la
batería y luego el positivo extrayendo los res-
pectivos pernos. ATENCIÓN: Cuando vaya
a extraer la batería, debe quitar el contac-
to con el interruptor principal y desconec-
tar el cable negativo antes que el positivo.
[SCB01002]
4. Extraiga la batería de su compartimento.
Para cargar la batería
Lleve la batería a un concesionario Yamaha lo an-
tes posible para cargarla si le parece que está
descargada. Tenga en cuenta que la batería tiene
tendencia a descargarse más rápidamente si el
ATV está equipado con accesorios eléctricos op-
cionales.ATENCIÓNSCB00932Para cargar una batería VRLA (de ácido-plomo
con válvula reguladora) es necesario un carga-
dor especial (de tensión constante). El uso de
un cargador convencional dañará la batería.
1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
3. Batería
4. Tirante de la batería2 4
3
1
UBW460S0.book Page 35 Monday, May 23, 2016 1:40 PM

8-36
8
Para guardar la batería

Si no va a utilizar el ATV durante más de un mes,
desmonte la batería, cárguela completamente y
guárdela en un lugar fresco y seco.
 Si va a guardar la batería durante más de dos
meses, compruébela al menos una vez al mes y
cárguela completamente según sea necesario.
ATENCIÓNSCB00941Mantenga siempre la batería cargada. El alma-
cenamiento de una batería descargada puede
dañarla de forma irreparable. Para montar la bateríaNOTACompruebe que la batería esté totalmente carga-
da. 1. Sitúe la batería en su compartimento.
2. Conecte primero el cable positivo de la bate-
ría y luego el negativo colocando los respec-
tivos pernos. ATENCIÓN: Cuando vaya a
montar la batería, debe quitar el contacto
con el interruptor principal y conectar el
cable positivo antes que el negativo.
[SCB01111]
3. Enganche el tirante de la batería.
4. Monte el panel.1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)2
1
UBW460S0.book Page 36 Monday, May 23, 2016 1:40 PM

8-37
8
SBU36411Cambio del fusibleEl portafusibles está situado debajo del panel A.
(Véase la página 8-9).
Si el fusible está fundido, cámbielo del modo si-
guiente.1. Gire la llave a la posición “OFF” y desactive todos los circuitos eléctricos.
ATENCIÓNSCB00641Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible. 2. Extraiga el fusible fundido e instale uno nuevodel amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02173]
3. Gire la llave a la posición “ON” y active los cir- cuitos eléctricos para comprobar que los dis-
positivos funcionen.
4. Si el fusible se funde de nuevo inmediata- mente, solicite a un concesionario Yamaha
que revise el sistema eléctrico.
1. Fusible
2. Fusible de reserva21
Fusible especificado:7.5 A
UBW460S0.book Page 37 Monday, May 23, 2016 1:40 PM

8-38
8
SBU34030Desmontaje de una rueda1. Coloque el ATV en una superficie nivelada.
2. Afloje los pernos de la rueda.
3. Eleve el ATV y coloque un soporte adecuadobajo el bastidor.
4. Quite los pernos de la rueda.
5. Desmonte la rueda.SBU34041Montaje de una rueda1. Instale la rueda y los pernos.
NOTAAl instalar la rueda, asegúrese de que su marca en
forma de flecha señala hacia la dirección de
giro de la rueda. 2. Baje el ATV hasta el suelo.
3. Apriete los pernos de la rueda con los pares especificados.
1. Perno de las ruedas
1
1
1. Marca en forma de flecha
1
UBW460S0.book Page 38 Monday, May 23, 2016 1:40 PM

8-39
8
SBU25721Identificación de averíasAunque los ATV Yamaha son objeto de una com-
pleta revisión antes de salir de fábrica, pueden
surgir problemas durante su utilización. Cualquier
problema en los sistemas de combustible, com-
presión o encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución de la po-
tencia.
El siguiente cuadro de identificación de averías
constituye un procedimiento rápido y fácil para
comprobar esos sistemas vitales por usted mis-
mo. No obstante, si es necesario realizar cualquier
reparación del ATV, llévelo a un concesionario
Yamaha cuyos técnicos cualificados disponen de las herramientas, experiencia y conocimientos ne-
cesarios para repararlo correctamente. Utilice únicamente repuestos originales Yamaha.
Las imitaciones pueden parecerse a los repuestos
originales Yamaha pero a menudo son de inferior
calidad, menos duraderos y pueden ocasionar
costosas facturas de reparación.
ADVERTENCIA
SWB02281No fume mientras comprueba el sistema de
combustible. La gasolina puede arder o explo-
tar, causando graves daños personales o ma-
teriales. Asegúrese de que no hay llamas ni
chispas al descubierto en la zona, incluidas
lámparas piloto de calentadores de agua u
hornos.
Pares de apriete:
Perno de las ruedas delanteras:45 N·m (4.5 kgf·m, 33 lb·ft)
Perno de las ruedas traseras: 45 N·m (4.5 kgf·m, 33 lb·ft)
UBW460S0.book Page 39 Monday, May 23, 2016 1:40 PM

8-40
8

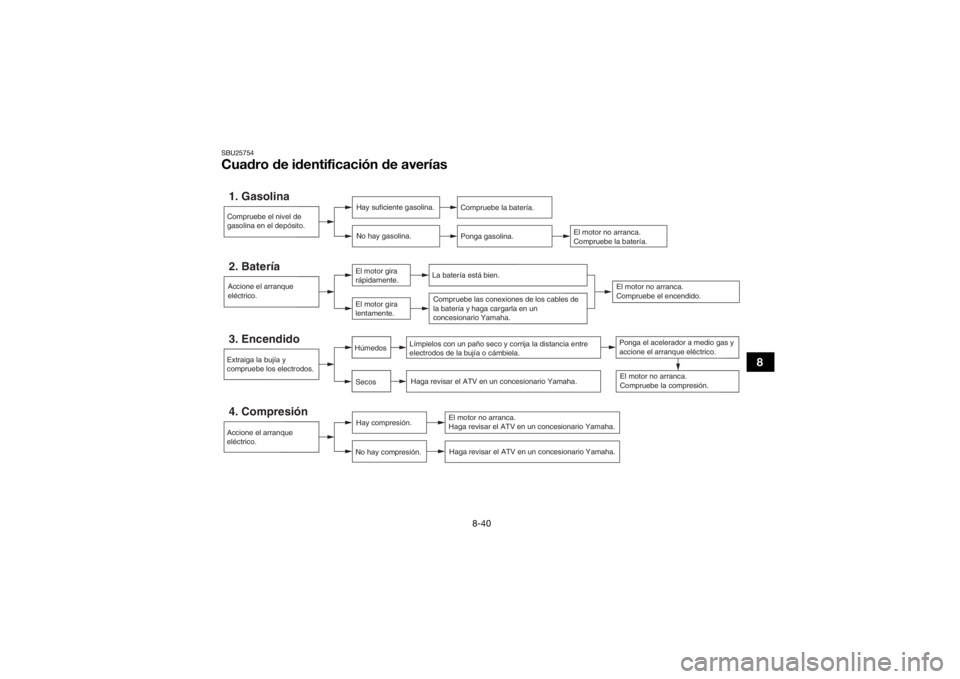

SBU25754Cuadro de identificación de averías1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el ATV en un concesionario Yamaha.
3. Encendido
Haga revisar el ATV en un concesionario Yamaha.
SecosHúmedos
Compruebe el nivel de
gasolina en el depósito. El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.
El motor no arranca.
Haga revisar el ATV en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Ponga el acelerador a medio gas y
accione el arranque eléctrico.
El motor no arranca.
Compruebe la compresión.
2. Batería
La batería está bien.
El motor no arranca.
Compruebe el encendido.
Compruebe las conexiones de los cables de
la batería y haga cargarla en un
concesionario Yamaha.
El motor gira
lentamente.
El motor gira
rápidamente.
Accione el arranque
eléctrico.
UBW460S0.book Page 40 Monday, May 23, 2016 1:40 PM

9-1
9
SBU25861
LIMPIEZA Y ALMACENAMIENTO
SBU25903LimpiezaLa limpieza frecuente del ATV no sólo servirá para
realzar su aspecto, sino que mejorará su rendi-
miento general y prolongará la vida útil de muchos
de sus componentes.1. Antes de limpiar el ATV: a. Tape el extremo del tubo de escape paraevitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de
goma resistente.
b. Asegúrese de que estén bien montadas las tapas de las bujías y todos los tapones
de llenado.
2. Si la carcasa del motor tiene excesiva grasa, aplíquele un desengrasante con una brocha.
No aplique este producto a la cadena, los pi-
ñones ni los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan- do la máquina con una manguera. Utilice úni-
camente la presión necesaria para la
operación. ¡ADVERTENCIA! Con los frenos
mojados la capacidad de frenada puede
disminuir, con el consiguiente riesgo de accidente. Compruebe los frenos después
del lavado. Accione los frenos varias ve-
ces a poca velocidad para que se sequen
los forros por efecto del rozamiento.
[SWB02312]

ATENCIÓN: Una presión del agua
excesiva puede provocar que esta se filtre
en los cojinetes de rueda, frenos, juntas de
estanqueidad de la caja de cambios y dis-
positivos eléctricos, con el consiguiente
deterioro de dichos elementos. Muchas
facturas de reparación de elevado importe
son consecuencia de la aplicación inade-
cuada de sistemas de lavado con agua a
presión, como los habituales en los túne-
les de lavado.
[SCB00712]
4. Una vez eliminada la mayor parte de la sucie- dad, lave todas las superficies con agua tem-
plada y un jabón detergente neutro. Resulta
práctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los
lugares de difícil acceso.
