YAMAHA YFZ50 2017 Manuale de Empleo (in Spanish)

Comprobación de los cojinetes de los cubos de las ruedas................................ 8-32
Engrase de los pivotes del brazo delantero ................................................. 8-32
Engrase de los pivotes de articulación delanteros ............................................... 8-33
Engrase del eje de dirección..................... 8-33
Batería ....................................................... 8-34
Cambio del fusible .................................... 8-37
Desmontaje de una rueda ......................... 8-38
Montaje de una rueda ............................... 8-38
Identificación de averías ........................... 8-39
Cuadro de identificación de averías ......... 8-40
LIMPIEZA Y ALMACENAMIENTO .................. 9-1 Limpieza ...................................................... 9-1
Almacenamiento ......................................... 9-2
ESPECIFICACIONES ................................... 10-1
INFORMACIÓN PARA EL CONSUMIDOR ... 11-1 Números de identificación ........................ 11-1
INDEX ........................................................... 12-1
UBW460S0.book Page 3 Monday, May 23, 2016 1:40 PM

1-1
1
SBU29681
LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU36151Lea y entienda todas las etiquetas del ATV. Estas etiquetas contienen información importante sobre el fun-
cionamiento adecuado y seguro del vehículo.
No elimine ninguna de las etiquetas colocadas en el ATV. Si una etiqueta resulta difícil de leer o se des-
prende, puede solicitar una etiqueta de repuesto a su concesionario Yamaha.UBW460S0.book Page 1 Monday, May 23, 2016 1:40 PM

1-2
1

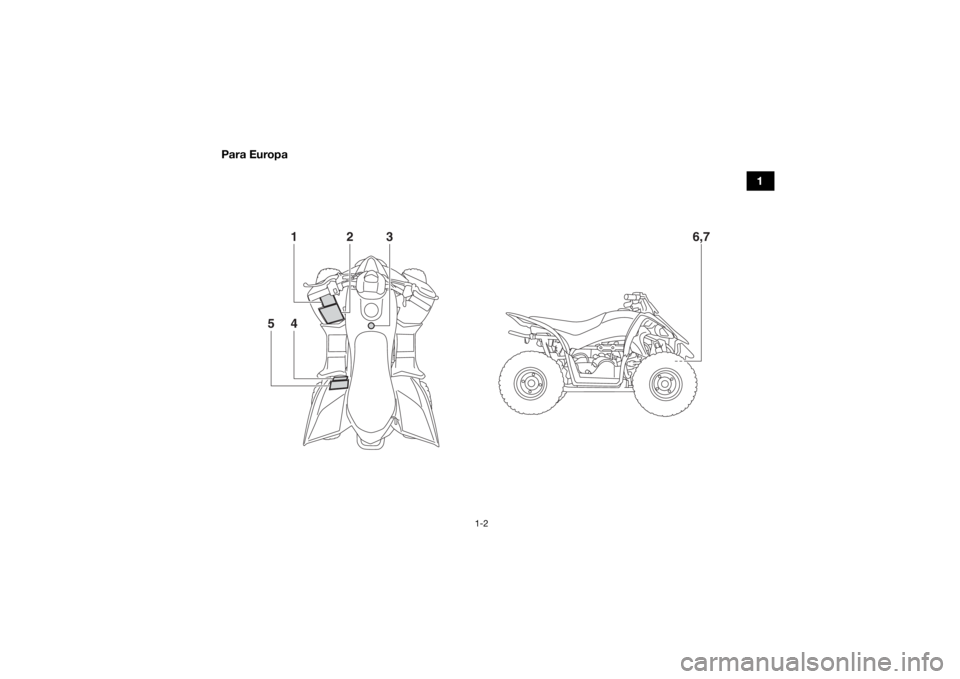

Para Europa
6,7
14
5
2
3
UBW460S0.book Page 2 Monday, May 23, 2016 1:40 PM

1-3

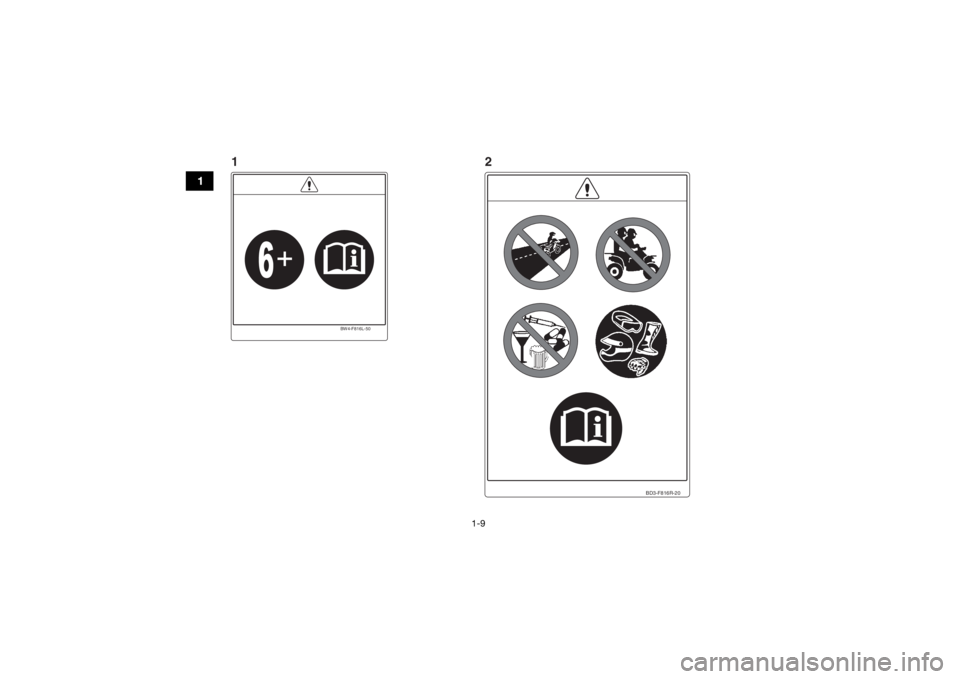

1
BD3-F816R-20
BW4-F816L-50
1
32
UBW460S0.book Page 3 Monday, May 23, 2016 1:40 PM

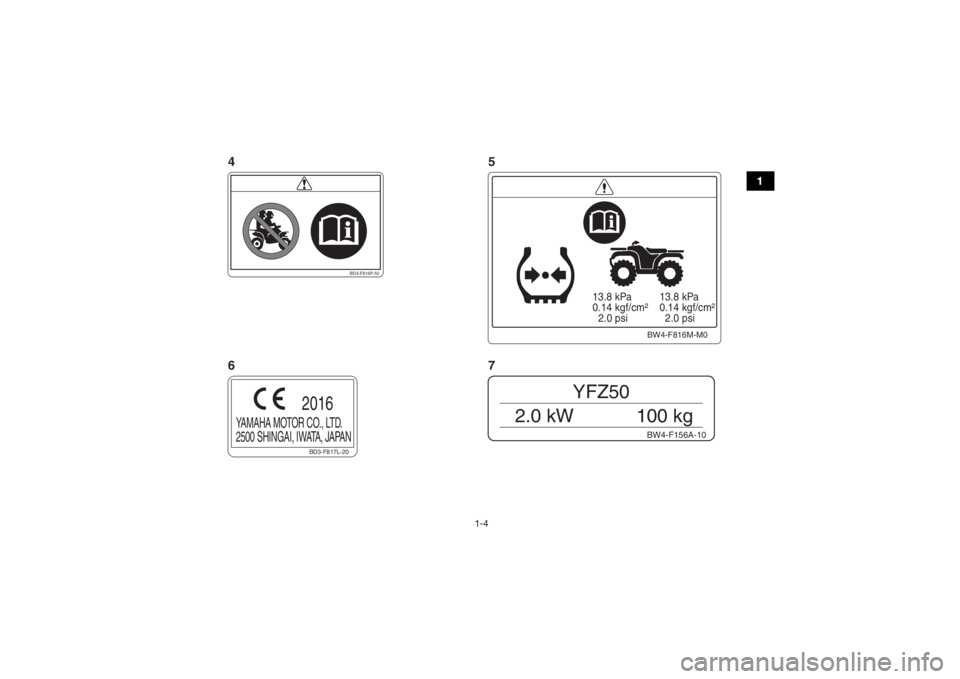

1-4
1
BD3-F816P-50
BW4-F156A-10
YFZ50
2.0 kW 100 kg
BD3-F817L-20
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
2016
13.8 kPa
0.14 kgf/cm²
2.0 psi 13.8 kPa
0.14 kgf/cm²
2.0 psi
BW4-F816M-M0
5
4
7
6
UBW460S0.book Page 4 Monday, May 23, 2016 1:40 PM

1-5

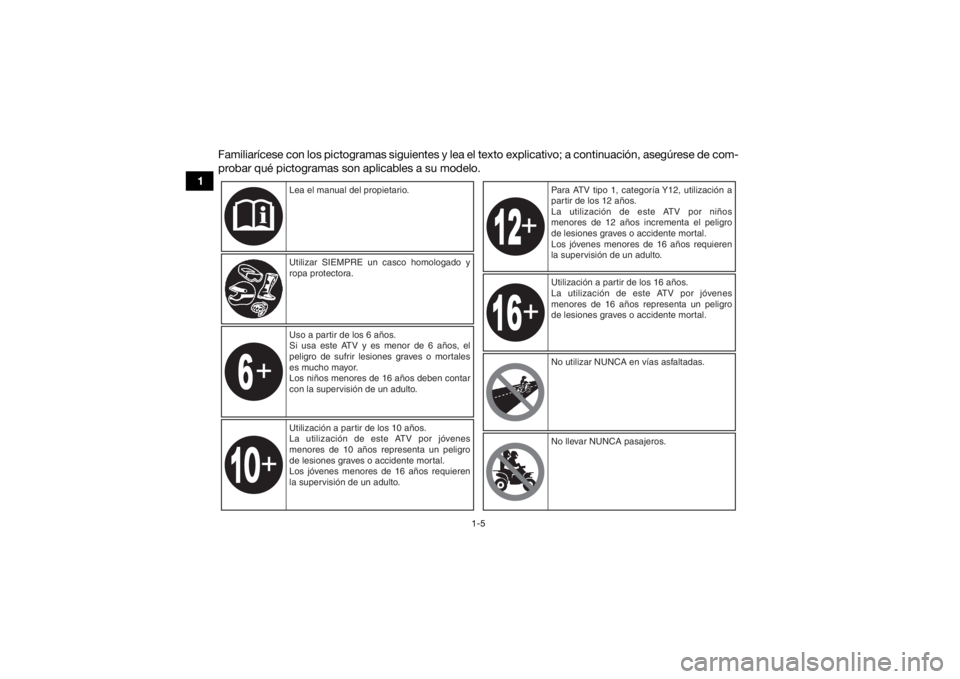

1Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, asegúrese de com-
probar qué pictogramas son aplicables a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora. Para ATV tipo 1, categoría Y12, utilización a
partir de los 12 años.
La utilización de este ATV por niños
menores de 12 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.
Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal.
Uso a partir de los 6 años.
Si usa este ATV y es menor de 6 años, el
peligro de sufrir lesiones graves o mortales
es mucho mayor.
Los niños menores de 16 años deben contar
con la supervisión de un adulto.
Utilización a partir de los 10 años.
La utilización de este ATV por jóvenes
menores de 10 años representa un peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
UBW460S0.book Page 5 Monday, May 23, 2016 1:40 PM

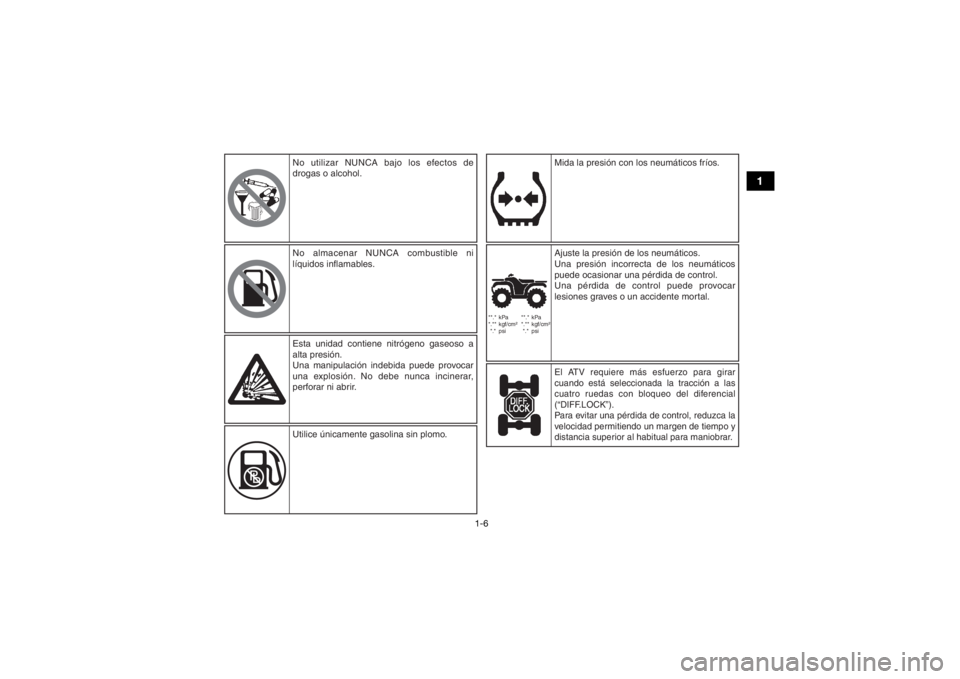

1-6
1

**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
Utilice únicamente gasolina sin plomo. Mida la presión con los neumáticos fríos.
El ATV requiere más esfuerzo para girar
cuando está seleccionada la tracción a las
cuatro ruedas con bloqueo del diferencial
(“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca la
velocidad permitiendo un margen de tiempo y
distancia superior al habitual para maniobrar.Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
No almacenar NUNCA combustible ni
líquidos inflamables.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
UBW460S0.book Page 6 Monday, May 23, 2016 1:40 PM

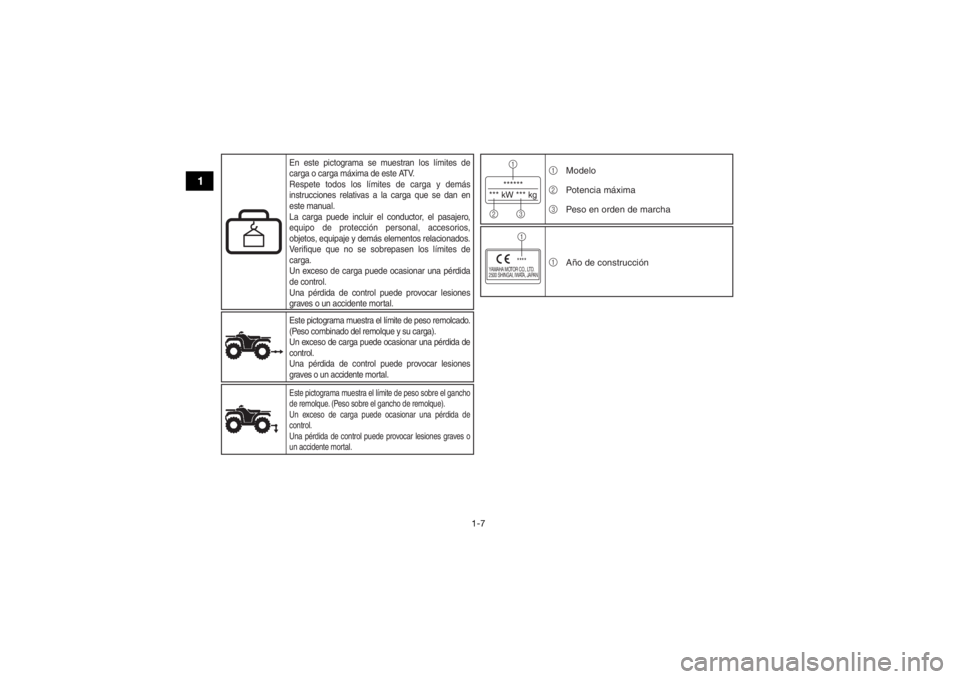

1-7
1
******
*** kW *** kg1
23
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
****1
1
2
3 Modelo
Potencia máxima
Peso en orden de marcha
1 Año de construcción
Este pictograma muestra el límite de peso remolcado.
(Peso combinado del remolque y su carga).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.Este pictograma muestra el límite de peso sobre el gancho
de remolque. (Peso sobre el gancho de remolque).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones graves o
un accidente mortal.En este pictograma se muestran los límites de
carga o carga máxima de este ATV.
Respete todos los límites de carga y demás
instrucciones relativas a la carga que se dan en
este manual.
La carga puede incluir el conductor, el pasajero,
equipo de protección personal, accesorios,
objetos, equipaje y demás elementos relacionados.
Verifique que no se sobrepasen los límites de
carga.
Un exceso de carga puede ocasionar una pérdida
de control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.
UBW460S0.book Page 7 Monday, May 23, 2016 1:40 PM

1-8
1

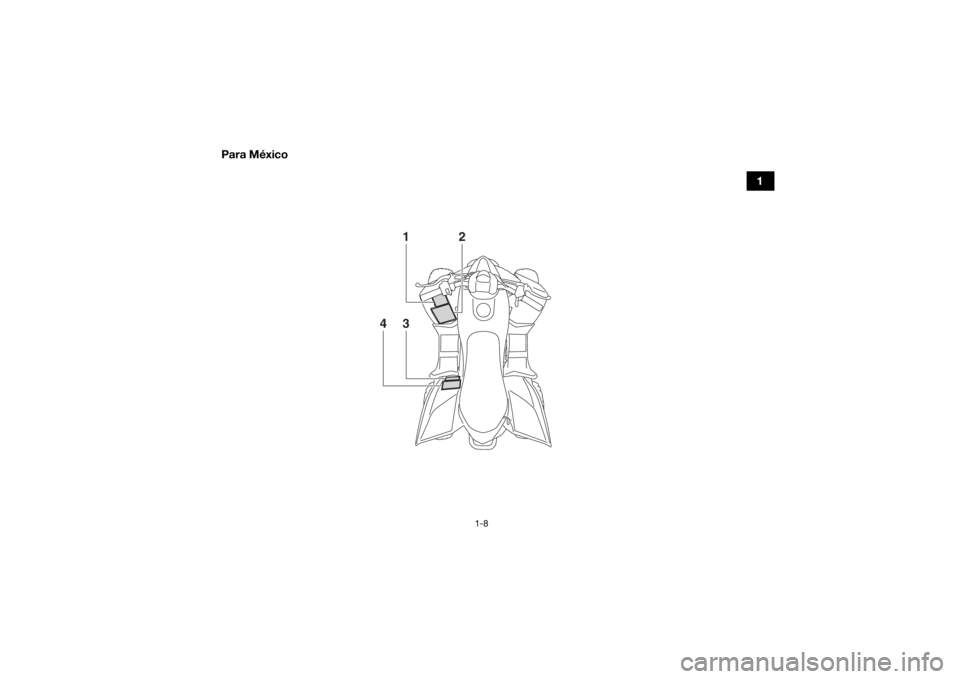

Para México
13
4
2
UBW460S0.book Page 8 Monday, May 23, 2016 1:40 PM

1-9

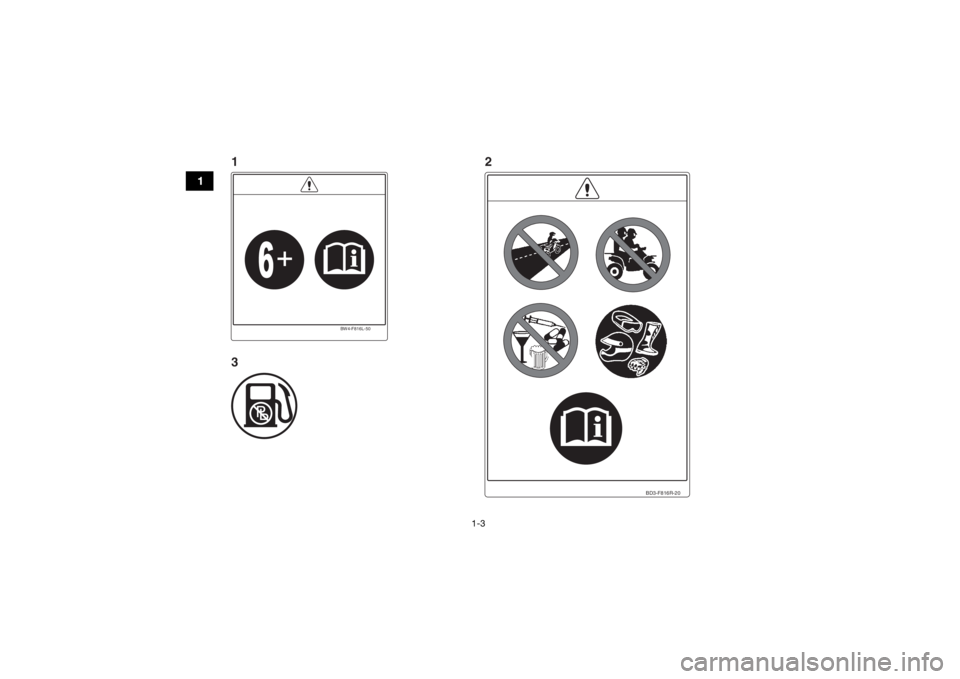

1
BD3-F816R-20
BW4-F816L-50
12
UBW460S0.book Page 9 Monday, May 23, 2016 1:40 PM
