4. Pour tendre la chaîne, tourner l’écrou de ré-
glage de la tension de chaîne de transmission
dans le sens (a). Pour détendre la chaîne,
tourner l’écrou de réglage dans le sens (b) et
pousser les roues arrières vers l’avant.
ATTENTION : Une chaîne mal tendue im-
pose des efforts excessifs au moteur et à
d’autres pièces essentielles, et risque de
sauter ou de casser. Pour éviter ce pro-
blème, veiller à ce que la tension de la
chaîne de transmission soit toujours dans
les limites spécifiées.
[FCB00543]
5. Serrer le contre-écrou, puis serrer les boulons et les écrous à leur couple de serrage spécifi-
que.
6. Régler la garde du levier de frein arrière. (Voir page 8-26.)FBU36480Nettoyage et graissage de la chaîne de
transmissionIl faut nettoyer et lubrifier la chaîne de transmis-
sion aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques, sinon
elle s’usera rapidement, surtout lors de la
conduite dans les régions humides ou poussié-
reuses. Entretenir la chaîne de transmission
comme suit.
1. Écrou de réglage de la tension de la chaîne de transmission
2. Contre-écrou
1
2(a)(b)
Couples de serrage : Contre-écrou :22 N·m (2.2 kgf·m, 16 lb·ft)
Vis : 45 N·m (4.5 kgf·m, 33 lb·ft)
Écrou : 54 N·m (5.4 kgf·m, 40 lb·ft)
UBW463F0.book Page 29 Friday, January 18, 2019 10:24 AM

8-30
8
ATTENTIONFCB00562Il faut lubrifier la chaîne de transmission après
avoir lavé le VTT ou après avoir roulé sous la
pluie ou dans des régions humides. 1. Nettoyer toute la crasse et la boue à la brosseou avec un essuyeur.N.B.Si un nettoyage en profondeur est nécessaire, il
faudra faire déposer la chaîne et la faire tremper
dans du dissolvant par un concessionnaire
Yamaha. 2. Vaporiser du lubrifiant pour chaîne Yamaha ou un autre lubrifiant pour chaîne approprié
sur l’ensemble de la chaîne, en s’assurant
que toutes les plaques et rouleaux latéraux
ont été suffisamment lubrifiés.FBU24905Contrôle et lubrification des câblesIl faut contrôler le fonctionnement et l’état de tous
les câbles de commande avant chaque départ. Il
faut en outre lubrifier les câbles et leurs extrémités
quand nécessaire. Si un câble est endommagé ou si son fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02582 Contrôler régulièrement les câbles et les
remplacer s’ils sont endommagés. Les
câbles pourraient rouiller suite à l’endomma-
gement des gaines et les torons de câble
pourraient aussi se briser ou se plier, empê-
chant le bon fonctionnement des comman-
des, ce qui pourrait provoquer un accident
ou des blessures.
 Par temps froid, s’assurer du bon fonction-
nement des câbles de commande avant cha-
que démarrage. Des câbles de commande
gelés ou dont le fonctionnement est dur
risquent d’entraîner une perte de contrôle du
véhicule, ce qui pourrait causer un accident
ou une collision. Lubrifiant recommandé :
Lubrifiant Yamaha pour câbles ou autre lu-
brifiant pour câbles applicable
UBW463F0.book Page 30 Friday, January 18, 2019 10:24 AM

8-31
8
FBU28703Contrôle et lubrification des leviers de
frein avant et arrièreContrôler le fonctionnement des leviers de frein
avant et arrière avant chaque départ et lubrifier les
pivots de levier quand nécessaire.

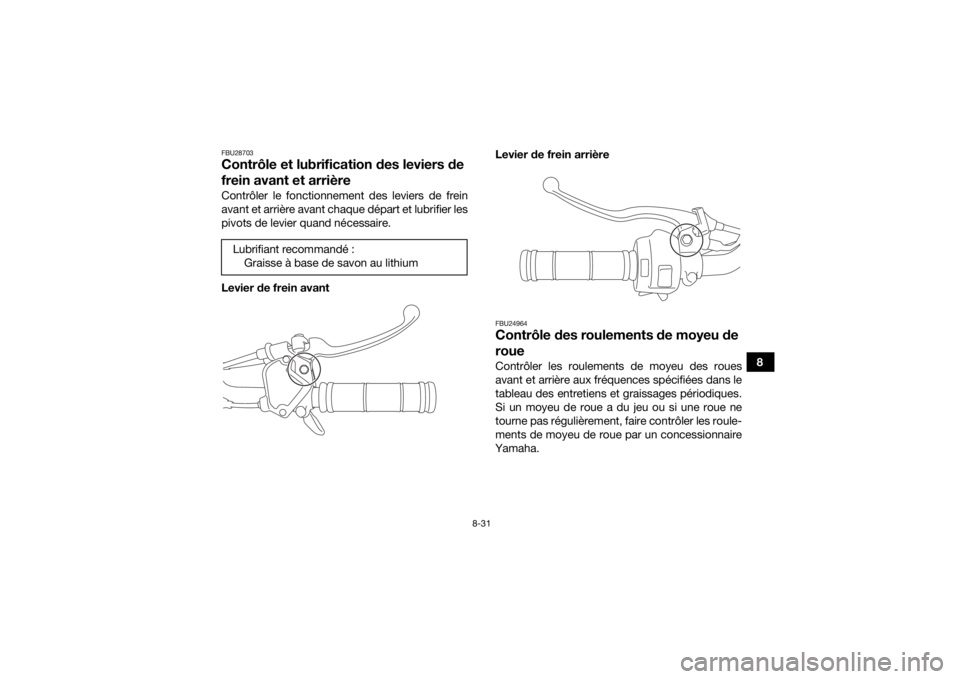

Levier de frein avantLevier de frein arrière
FBU24964Contrôle des roulements de moyeu de
roueContrôler les roulements de moyeu des roues
avant et arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Si un moyeu de roue a du jeu ou si une roue ne
tourne pas régulièrement, faire contrôler les roule-
ments de moyeu de roue par un concessionnaire
Yamaha.
Lubrifiant recommandé :
Graisse à base de savon au lithium
UBW463F0.book Page 31 Friday, January 18, 2019 10:24 AM

8-32
8
FBU36391Graissage des pivots du triangle de
suspension avantGraisser les pivots du triangle de suspension
avant aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur. FBU28825Lubrification des pivots de fusée avantLubrifier les pivots de fusées avant aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
Lubrifiant recommandé :

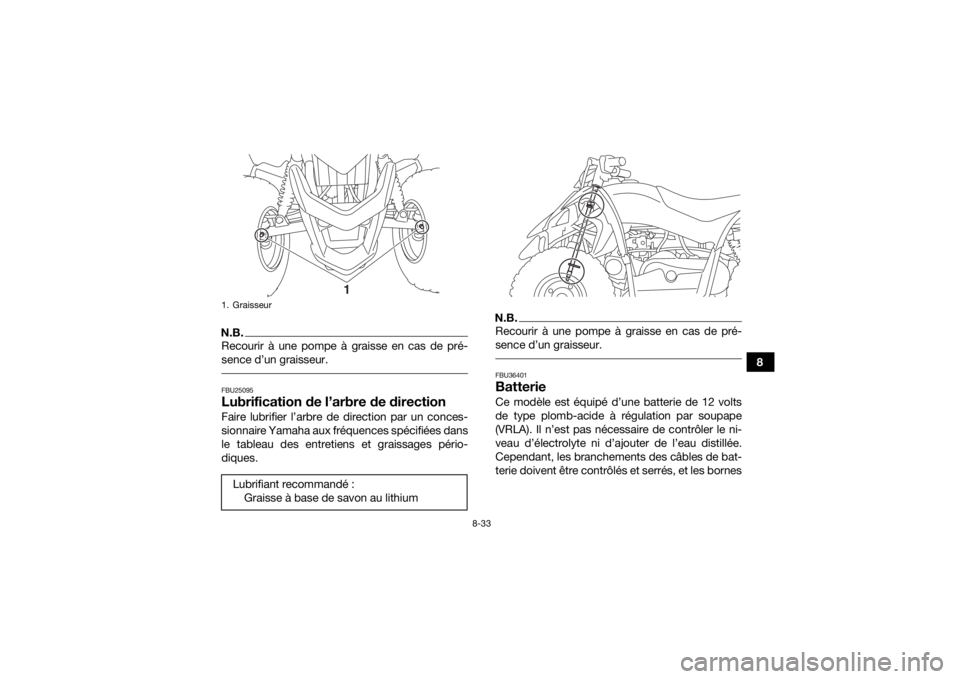

Graisse à base de savon au lithium1. GraisseurLubrifiant recommandé :Graisse à base de savon au lithium
1
UBW463F0.book Page 32 Friday, January 18, 2019 10:24 AM

8-33
8
N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur. FBU25095Lubrification de l’arbre de directionFaire lubrifier l’arbre de direction par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages pério-
diques.
N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur. FBU36401BatterieCe modèle est équipé d’une batterie de 12 volts
de type plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler le ni-
veau d’électrolyte ni d’ajouter de l’eau distillée.
Cependant, les branchements des câbles de bat-
terie doivent être contrôlés et serrés, et les bornes
1. GraisseurLubrifiant recommandé :Graisse à base de savon au lithium
1
UBW463F0.book Page 33 Friday, January 18, 2019 10:24 AM

8-34
8de la batterie doivent être nettoyées si elles sont
corrodées. Si la batterie semble déchargée, la re-
charger dès que possible.
N.B.
Porter des gants et une protection oculaire dans
un endroit ventilé à distance des étincelles et
flammes nues. Se laver les mains après la ma-
nipulation.
 Il est recommandé de faire réparer la batterie
par un concessionnaire Yamaha.
AVERTISSEMENT
FWB02161L’électrolyte de batterie est extrêmement
toxique, car l’acide sulfurique qu’il contient
peut causer de graves brûlures. Éviter tout
contact avec la peau, les yeux ou les vête-
ments. Toujours se protéger les yeux lors de
travaux à proximité de batteries.
Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin. YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
Dépose de la batterie
1. Déposer le cache A. (Voir page 8-9.)
2. Décrocher la sangle de la batterie.
UBW463F0.book Page 34 Friday, January 18, 2019 10:24 AM

8-35
8
3. Débrancher d’abord le câble négatif de la
batterie, puis le câble positif en retirant leur
vis. ATTENTION : Avant de déposer la bat-
terie, s’assurer d’avoir coupé le contact et
d’avoir débranché le câble négatif avant le
câble positif.
[FCB01002]
4. Retirer la batterie de son logement.
ATTENTIONFCB00622Ne jamais essayer d’ouvrir la batterie ni de re-
tirer les joints des cellules de batterie, cela en-
dommagerait irrémédiablement la batterie. Charge de la batterie
 Vérifier le régime de charge recommandé tel
que spécifié sur la batterie elle-même.
 Choisir un chargeur adapté et respecter les
consignes du fabricant.ATTENTIONFCB00933Recourir à un chargeur spécial pour charger
une batterie de type plomb-acide à régulation
par soupape (VRLA). L’utilisation d’un char-
geur de batterie conventionnel endommagera
la batterie. Entreposage de la batterie
Si le motoquad doit rester inutilisé pendant plus
d’un mois, déposer la batterie, la recharger
complètement et la ranger dans un endroit frais
et sec.

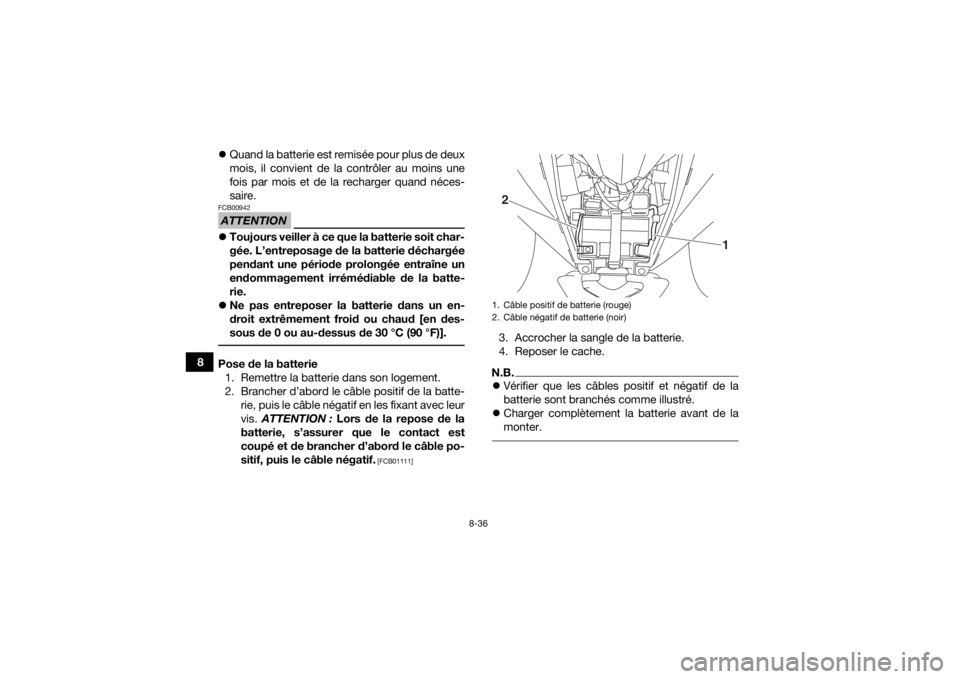

1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)
3. Batterie
4. Sangle de batterie2 4
3
1
UBW463F0.book Page 35 Friday, January 18, 2019 10:24 AM

8-36
8
Quand la batterie est remisée pour plus de deux
mois, il convient de la contrôler au moins une
fois par mois et de la recharger quand néces-
saire.
ATTENTIONFCB00942Toujours veiller à ce que la batterie soit char-
gée. L’entreposage de la batterie déchargée
pendant une période prolongée entraîne un
endommagement irrémédiable de la batte-
rie.
 Ne pas entreposer la batterie dans un en-
droit extrêmement froid ou chaud [en des-
sous de 0 ou au-dessus de 30 °C (90 °F)]. Pose de la batterie
1. Remettre la batterie dans son logement.
2. Brancher d’abord le câble positif de la batte- rie, puis le câble négatif en les fixant avec leur
vis. ATTENTION : Lors de la repose de la
batterie, s’assurer que le contact est
coupé et de brancher d’abord le câble po-
sitif, puis le câble négatif.
[FCB01111]
3. Accrocher la sangle de la batterie.
4. Reposer le cache.N.B. Vérifier que les câbles positif et négatif de la
batterie sont branchés comme illustré.
 Charger complètement la batterie avant de la
monter. 1. Câble positif de batterie (rouge)
2. Câble négatif de batterie (noir)2
1
UBW463F0.book Page 36 Friday, January 18, 2019 10:24 AM

8-37
8
FBU36415Remplacement du fusibleEn cas de suspicion d’un problème électrique,
contrôler le fusible et le remplacer si nécessaire
comme suit.ATTENTIONFCB00641Afin d’éviter un court-circuit, couper le contact
avant de contrôler ou de remplacer un fusible. 1. Désactiver tous les circuits électriques. (Voirpage 4-1.)
2. Déposer le cache A. (Voir page 8-9.) 3. Retirer le fusible grillé et le remplacer par un
fusible neuf de l’intensité spécifiée.
AVERTISSEMENT ! Toujours monter un fu- sible de l’intensité spécifiée et ne jamais le
substituer par un objet de remplacement.
La mise en place d’un fusible d’intensité
incorrecte ou d’un objet de remplacement
risque d’endommager le circuit électrique,
ce qui peut provoquer un incendie.
[FWB02173]
4. Activer le contacteur à clé et démarrer le mo- teur.
5. Reposer le cache.
6. Si le fusible neuf grille immédiatement, faire contrôler le véhicule par un concessionnaire
Yamaha.FBU34030Dépose d’une roue1. Placer le VTT sur une surface de niveau.
2. Desserrer les boulons des roues.

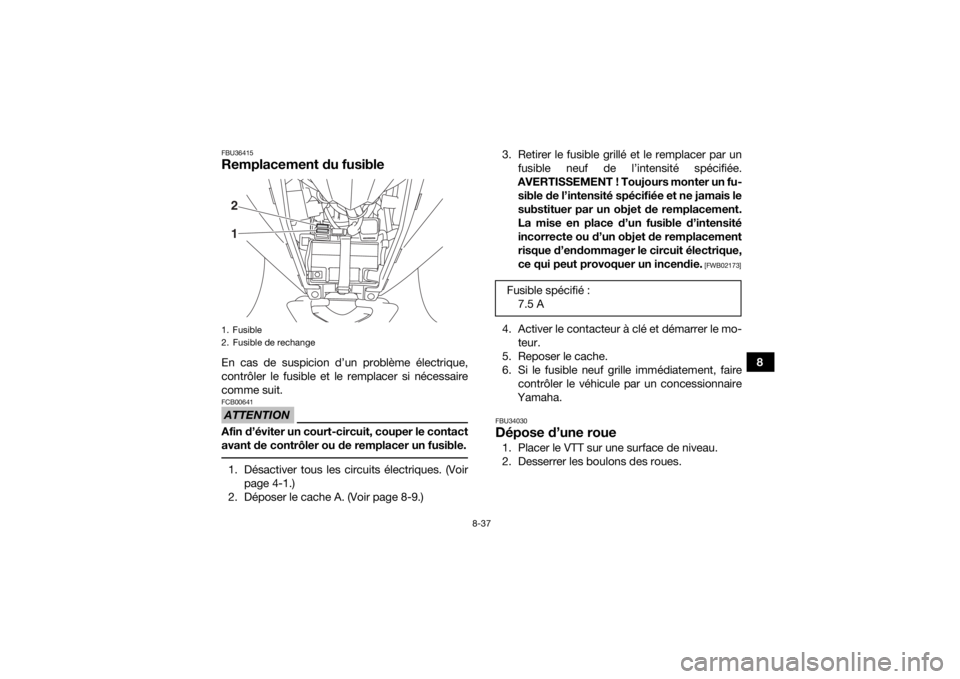

1. Fusible
2. Fusible de rechange21
Fusible spécifié : 7.5 A
UBW463F0.book Page 37 Friday, January 18, 2019 10:24 AM

8-38
83. Surélever le VTT et placer un support adéquat
sous le cadre.
4. Retirer les boulons de la roue.
5. Déposer la roue.
FBU34042Repose d’une roue1. Monter la roue en orientant la flèche dans le sens de rotation en marche avant de la roue,
puis poser les boulons de roue. 2. Reposer les roues sur le sol.
3. Serrer les boulons de roue à leur couple de

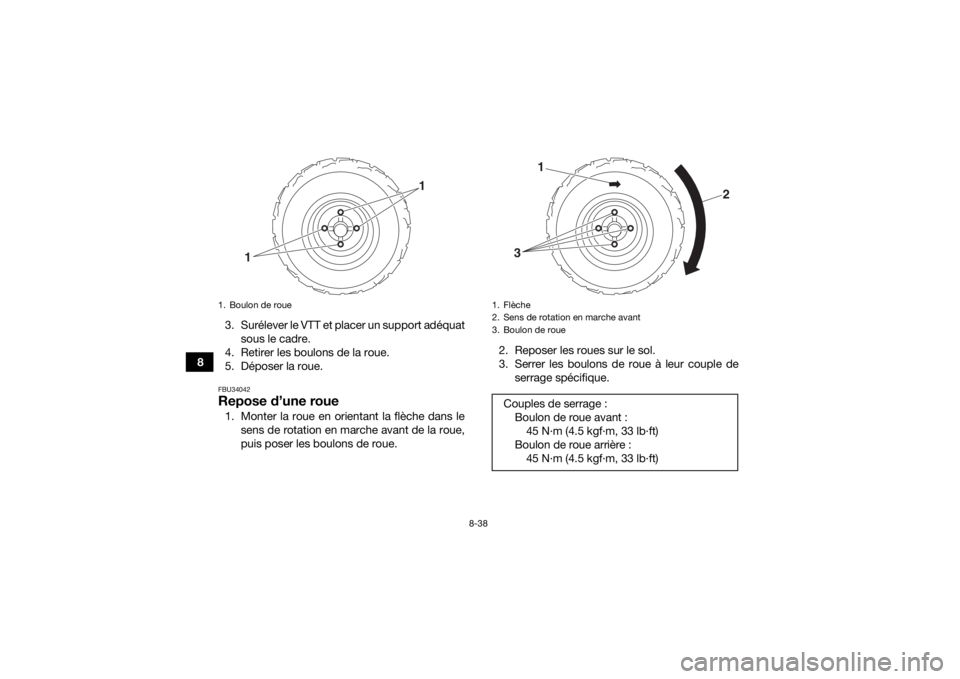

serrage spécifique.1. Boulon de roue
1
1
1. Flèche
2. Sens de rotation en marche avant
3. Boulon de roueCouples de serrage :Boulon de roue avant :45 N·m (4.5 kgf·m, 33 lb·ft)
Boulon de roue arrière : 45 N·m (4.5 kgf·m, 33 lb·ft)3
1
