YAMAHA YXZ1000R 2020 Notices Demploi (in French)

9-11
9
FBU35080CapotDépose
Retirer les boulons, puis retirer le capot
comme illustré.
Mise en place
Remettre le capot en place, puis poser les
boulons.
FBU38590CachesLes caches illustrés doivent être déposés
pour réaliser certains des travaux d’entretien
décrits dans le présent chapitre. Consulter
cette section à chaque fois qu’un cache doit
être déposé et reposé.
1. Capot
2. Vis
2
1
2
UB5J7BF0.book Page 11 Tuesday, June 18, 2019 10:38 AM

9-12
9
Cache A
Pour déposer le cacheDéposer le cache en le tirant vers le haut
comme illustré.
Pour reposer le cacheRemettre le cache en place.
1. Cache A
2. Cache B
1. Cache C
2. Cache D
1
2
1
2
1. Cache A
2. Patte de fixation
1
2
2
UB5J7BF0.book Page 12 Tuesday, June 18, 2019 10:38 AM

9-13
9
Cache B
Pour déposer le cache1. Déposer le capot. (Voir à la page 9-11.)
2. Déposer le cache A.
3. Déposer le couvercle supérieur aprèsavoir retiré la vis à serrage rapide et les
boulons. 4. Déposer le coussin de siège du passa-
ger. (Voir à la page 5-24.)
5. Déposer le siège du passager après avoir retiré les boulons.
1. Couvercle supérieur
2. Vis
3. Vis à serrage rapide
2
3
1
UB5J7BF0.book Page 13 Tuesday, June 18, 2019 10:38 AM

9-14
9
6. Retirer les vis à serrage rapide et les bou-lons, puis déposer le cache comme illus-
tré. Pour reposer le cache
1. Remettre le cache en place, puis reposer
les boulons et les vis à serrage rapide.
1. Siège du passager
2. Vis
3. Ceinture de sécurité
1
3
2
2
1. Cache B
2. Vis à serrage rapide
3. Vis
1
2
2
3
2
3
3
UB5J7BF0.book Page 14 Tuesday, June 18, 2019 10:38 AM

9-15
9
2. Remettre le siège du passager en placeen le fixant à l’aide des boulons, puis en
serrant ces derniers au couple spécifié.N.B.S’assurer que le cadre du siège est correc-
tement fixé. 
Remettre la ceinture de sécurité du passa-
ger en place.
3. Remettre le coussin de selle du passager
en place.
4. Reposer le couvercle supérieur en le fixant à l’aide des boulons et de la vis à
serrage rapide.
5. Reposer le cache A et le capot.
Caches C et D
Pour déposer un cache1. Tirer sur la languette du dispositif de ver- rouillage du cache, puis tourner le dispo-
sitif de verrouillage du cache d’1/4 de
tour dans le sens des aiguilles d’une
montre.
1. Cache BCouple de serrage :Boulon du siège du passager :32 N·m (3.2 kgf·m, 24 lb·ft)
1
UB5J7BF0.book Page 15 Tuesday, June 18, 2019 10:38 AM

9-16
9
2. Déposer le cache comme illustré.
1. Cache C
2. Cache D
3. Onglet
1. Onglet
2. Dispositif de verrouillage du cache
1
3
2
3
1
2
1. Cache C
1. Cache D
1
1
UB5J7BF0.book Page 16 Tuesday, June 18, 2019 10:38 AM

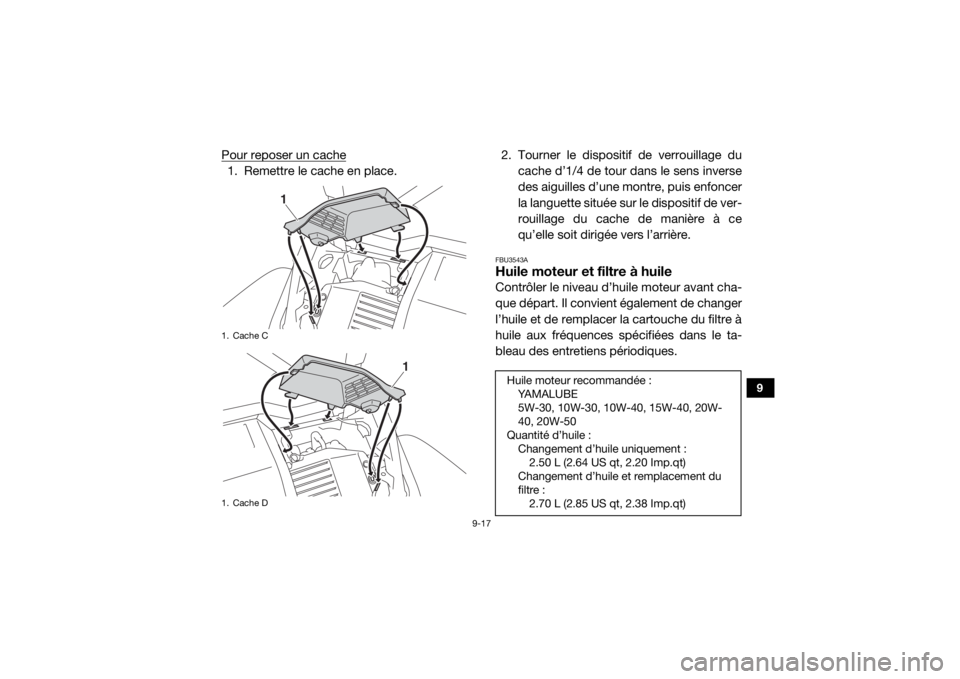

9-17
9
Pour reposer un cache1. Remettre le cache en place.2. Tourner le dispositif de verrouillage du
cache d’1/4 de tour dans le sens inverse
des aiguilles d’une montre, puis enfoncer
la languette située sur le dispositif de ver-
rouillage du cache de manière à ce
qu’elle soit dirigée vers l’arrière.
FBU3543AHuile moteur et filtre à huileContrôler le niveau d’huile moteur avant cha-
que départ. Il convient également de changer
l’huile et de remplacer la cartouche du filtre à
huile aux fréquences spécifiées dans le ta-
bleau des entretiens périodiques.
1. Cache C
1. Cache D
1
1
Huile moteur recommandée :YA M A L U B E5W-30, 10W-30, 10W-40, 15W-40, 20W-
40, 20W-50
Quantité d’huile : Changement d’huile uniquement :2.50 L (2.64 US qt, 2.20 Imp.qt)
Changement d’huile et remplacement du
filtre : 2.70 L (2.85 US qt, 2.38 Imp.qt)
UB5J7BF0.book Page 17 Tuesday, June 18, 2019 10:38 AM

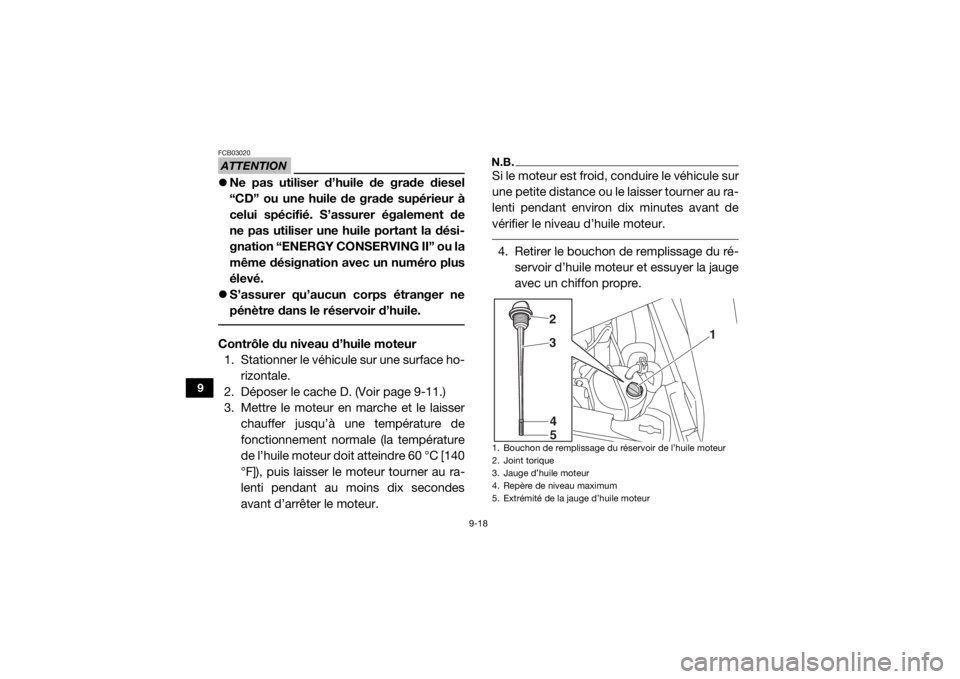

9-18
9
ATTENTIONFCB03020Ne pas utiliser d’huile de grade diesel
“CD” ou une huile de grade supérieur à
celui spécifié. S’assurer également de
ne pas utiliser une huile portant la dési-
gnation “ENERGY CONSERVING II” ou la
même désignation avec un numéro plus
élevé.
 S’assurer qu’aucun corps étranger ne
pénètre dans le réservoir d’huile. Contrôle du niveau d’huile moteur
1. Stationner le véhicule sur une surface ho-
rizontale.
2. Déposer le cache D. (Voir page 9-11.)
3. Mettre le moteur en marche et le laisser chauffer jusqu’à une température de
fonctionnement normale (la température
de l’huile moteur doit atteindre 60 °C [140
°F]), puis laisser le moteur tourner au ra-
lenti pendant au moins dix secondes
avant d’arrêter le moteur.
N.B.Si le moteur est froid, conduire le véhicule sur
une petite distance ou le laisser tourner au ra-
lenti pendant environ dix minutes avant de
vérifier le niveau d’huile moteur. 4. Retirer le bouchon de remplissage du ré-
servoir d’huile moteur et essuyer la jauge
avec un chiffon propre.1. Bouchon de remplissage du réservoir de l’huile moteur
2. Joint torique
3. Jauge d’huile moteur
4. Repère de niveau maximum
5. Extrémité de la jauge d’huile moteur
45
32
1
UB5J7BF0.book Page 18 Tuesday, June 18, 2019 10:38 AM

9-19
9
5. Insérer la jauge, sans la visser, dans le ré-servoir d’huile, puis la retirer à nouveau et
vérifier le niveau d’huile.
6. Si le niveau d’huile arrive sous l’extrémité de la jauge, ajouter de l’huile.N.B.Ajouter l’huile petit à petit afin de ne pas dé-
passer le repère de niveau maximum. 7. Contrôler l’état du joint torique et le rem-placer s’il est abîmé.
8. Remettre le bouc hon de remplissage
d’huile moteur en place.
9. Reposer le cache.
Changement de l’huile moteur 1. Stationner le véhicule sur une surface ho- rizontale.
2. Déposer le cache D. (Voir page 9-11.)
3. Retirer le couvercle du réservoir d’huile
moteur après avoir retiré ses vis. 4. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis
le couper.
5. Retirer le bouchon de remplissage du ré- servoir d’huile moteur et le couvre-cu-
lasse.
1. Couvercle du réservoir d’huile moteur
2. Vis
1
2
UB5J7BF0.book Page 19 Tuesday, June 18, 2019 10:38 AM

9-20
9
6. Placer un bac à vidange sous le réservoird’huile afin d’y recueillir l’huile moteur
usagée.
7. Retirer le boulon de vidange du réservoir d’huile et le joint usagé.
8. Placer un bac à vidange sous le moteur afin d’y recueillir l’huile moteur usagée.
9. Déposer le boulon de vidange de l’huile moteur et le joint usagé.
1. Bouchon de remplissage du réservoir de l’huile moteur
1. Bouchon de culasse
1
1
1. Boulon de vidange du réservoir d’huile moteur
2. Joint
2
1
