YAMAHA YZ125LC 2011 Manuale duso (in Italian)

YZ125(A )/A 1YZ125(A )/A 1
20112011
M ANUALE D I S ER VIZ IO D ELM ANUALE D I S ER VIZ IO D EL
PR O PR IE TA RIOPR O PR IE TA RIO
Leg gere a tte n ta m en te q uesto m an uale p rim a d i u tiliz za re q ues to v e ic o lo .Leg gere a tte n ta m en te q uesto m an uale p rim a d i u tiliz za re q ues to v e ic o lo .
1C 3-2 8199-3 6-H 01C 3-2 8199-3 6-H 0

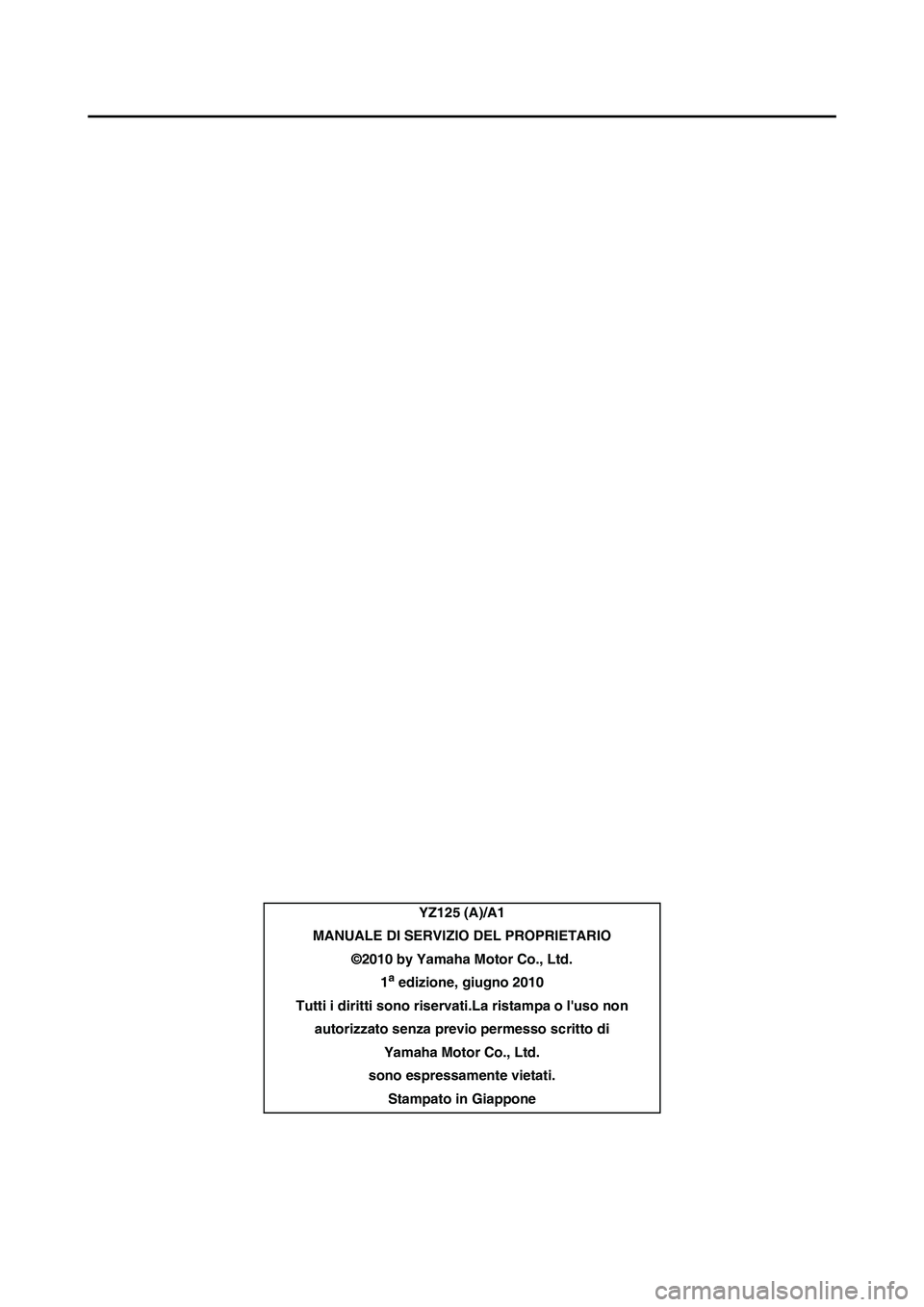

YZ125 (A)/A1
MANUALE DI SERVIZ IO DEL PROPRIETARIO
©2010 by Yamaha Motor Co., Ltd. 1
a edizione, giugno 2010
Tutti i diritti sono riservati.La ristampa o l'uso non autorizzato senza previo permesso scritto di Yamaha Motor Co., Ltd.
sono espressamente vietati. Stampato in Giappone

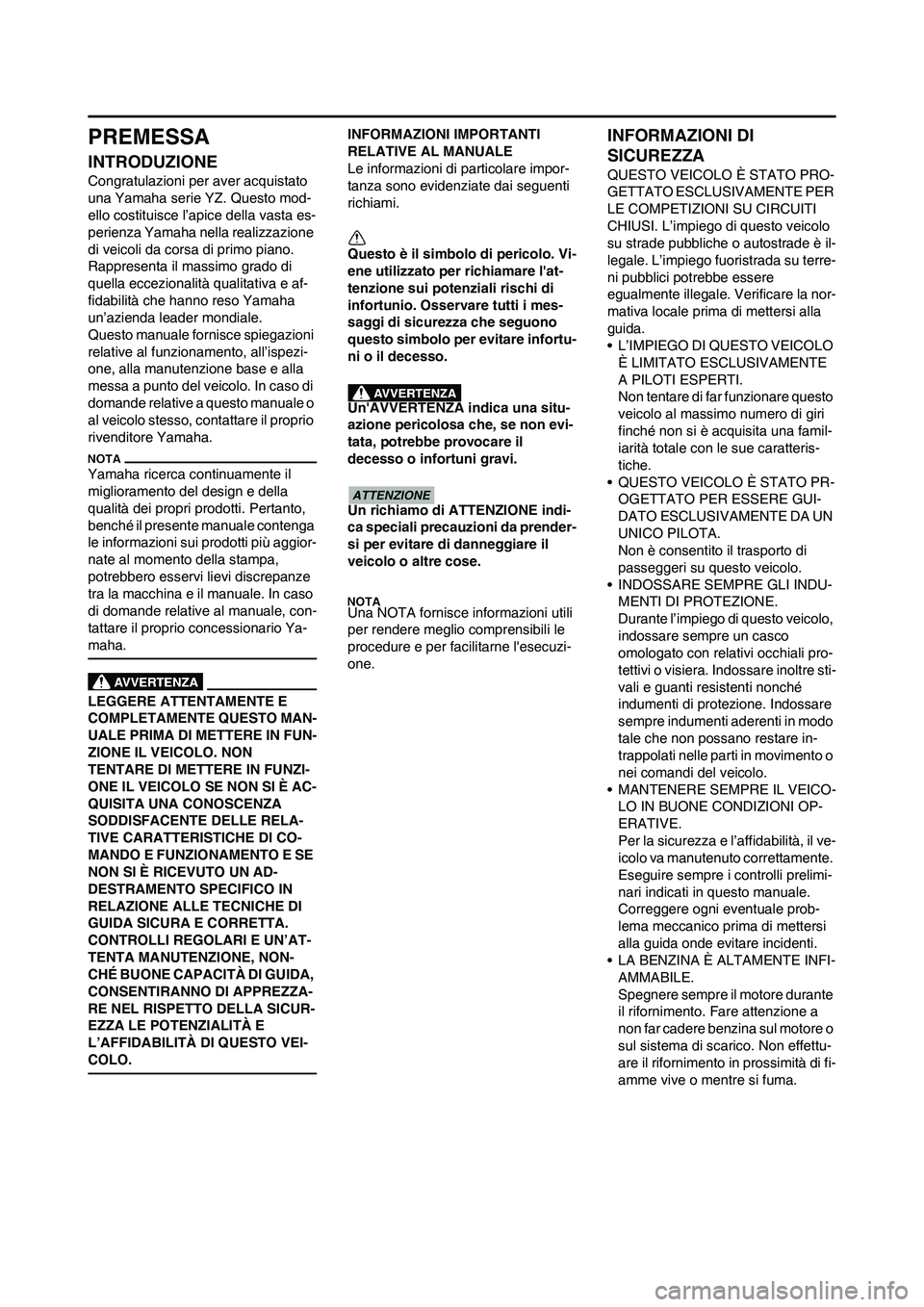

PREMESSA
INTRODUZIONE
Congratulazioni per aver acquistato
una Yamaha serie YZ. Questo mod-
ello costituisce l’apice della vasta es-
perienza Yamaha nella realizzazione
di veicoli da corsa di primo piano.
Rappresenta il massimo grado di
quella eccezionalità qualitativa e af-
fidabilità che hanno reso Yamaha
un’azienda leader mondiale.
Questo manuale fornisce spiegazioni
relative al funzionamento, all’ispezi-
one, alla manutenzione base e alla
messa a punto del veicolo. In caso di
domande relative a questo manuale o
al veicolo stesso, contattare il proprio
rivenditore Yamaha.
Yamaha ricerca continuamente il
miglioramento del design e della
qualità dei propri prodotti. Pertanto,
benché il presente manuale contenga
le informazioni sui prodotti più aggior-
nate al momento della stampa,
potrebbero esservi lievi discrepanze
tra la macchina e il manuale. In caso
di domande relative al manuale, con-
tattare il proprio concessionario Ya-
maha.
LEGGERE ATTENTAMENTE E
COMPLETAMENTE QUESTO MAN-
UALE PRIMA DI METTERE IN FUN-
ZIONE IL VEICOLO. NON
TENTARE DI METTERE IN FUNZI-
ONE IL VEICOLO SE NON SI È AC-
QUISITA UNA CONOSCENZA
SODDISFACENTE DELLE RELA-
TIVE CARATTERISTICHE DI CO-
MANDO E FUNZIONAMENTO E SE
NON SI È RICEVUTO UN AD-
DESTRAMENTO SPECIFICO IN
RELAZIONE ALLE TECNICHE DI
GUIDA SICURA E CORRETTA.
CONTROLLI REGOLARI E UN’AT-
TENTA MANUTENZIONE, NON-
CHÉ BUONE CAPACITÀ DI GUIDA,
CONSENTIRANNO DI APPREZZA-
RE NEL RISPETTO DELLA SICUR-
EZZA LE POTENZIALITÀ E
L’AFFIDABILITÀ DI QUESTO VEI-
COLO.
INFORMAZIONI IMPORTANTI
RELATIVE AL MANUALE
Le informazioni di particolare impor-
tanza sono evidenziate dai seguenti
richiami.
Questo è il simbolo di pericolo. Vi-
ene utilizzato per richiamare l'at-
tenzione sui potenziali rischi di
infortunio. Osservare tutti i mes-
saggi di sicurezza che seguono
questo simbolo per evitare infortu-
ni o il decesso.
Un'AVVERTENZA indica una situ-
azione pericolosa che, se non evi-
tata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indi-
ca speciali precauzioni da prender-
si per evitare di danneggiare il
veicolo o altre cose.
Una NOTA fornisce informazioni utili
per rendere meglio comprensibili le
procedure e per facilitarne l'esecuzi-
one. INFORMAZIONI DI
SICUREZZA
QUESTO VEICOLO È STATO PRO-
GETTATO ESCLUSIVAMENTE PER
LE COMPETIZIONI SU CIRCUITI
CHIUSI. L’impiego di questo veicolo
su strade pubbliche o autostrade è il-
legale. L’impiego fuoristrada su terre-
ni pubblici potrebbe essere
egualmente illegale. Verificare la nor-
mativa locale prima di mettersi alla
guida.
• L’IMPIEGO DI QUESTO VEICOLO
È LIMITATO ESCLUSIVAMENTE
A PILOTI ESPERTI.
Non tentare di far funzionare questo
veicolo al massimo numero di giri
finché non si è acquisita una famil-
iarità totale con le sue caratteris-
tiche.
• QUESTO VEICOLO È STATO PR-
OGETTATO PER ESSERE GUI-
DATO ESCLUSIVAMENTE DA UN
UNICO PILOTA.
Non è consentito il trasporto di
passeggeri su questo veicolo.
• INDOSSARE SEMPRE GLI INDU-
MENTI DI PROTEZIONE.
Durante l’impiego di questo veicolo,
indossare sempre un casco
omologato con relativi occhiali pro-
tettivi o visiera. Indossare inoltre sti-
vali e guanti resistenti nonché
indumenti di protezione. Indossare
sempre indumenti aderenti in modo
tale che non possano restare in-
trappolati nelle parti in movimento o
nei comandi del veicolo.
• MANTENERE SEMPRE IL VEICO-
LO IN BUONE CONDIZIONI OP-
ERATIVE.
Per la sicurezza e l’affidabilità, il ve-
icolo va manutenuto correttamente.
Eseguire sempre i controlli prelimi-
nari indicati in questo manuale.
Correggere ogni eventuale prob-
lema meccanico prima di mettersi
alla guida onde evitare incidenti.
• LA BENZINA È ALTAMENTE INFI-
AMMABILE.
Spegnere sempre il motore durante
il rifornimento. Fare attenzione a
non far cadere benzina sul motore o
sul sistema di scarico. Non effettu-
are il rifornimento in prossimità di fi-
amme vive o mentre si fuma.

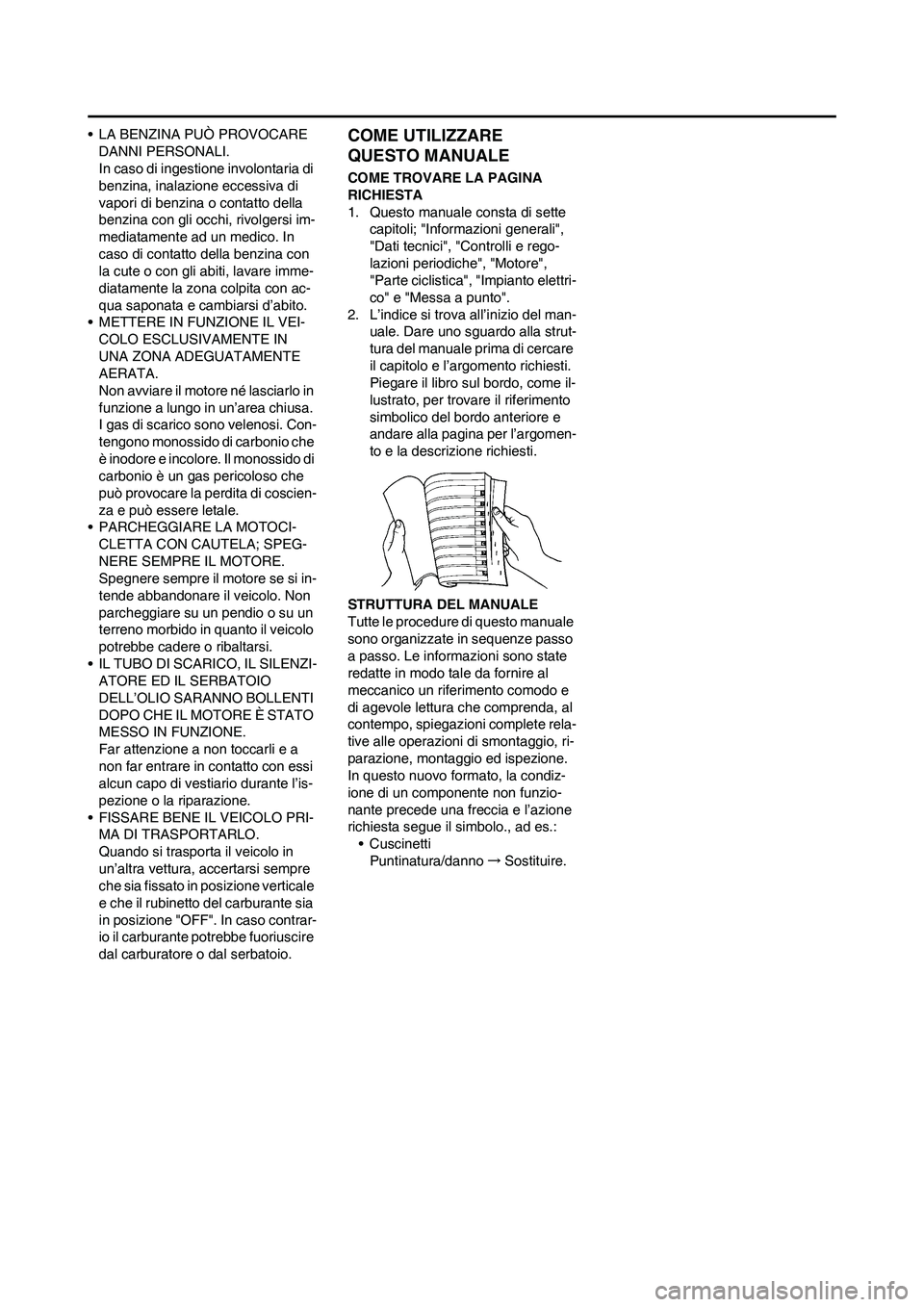

• LA BENZINA PUÒ PROVOCARE DANNI PERSONALI.
In caso di ingestione involontaria di
benzina, inalazione eccessiva di
vapori di benzina o contatto della
benzina con gli occhi, rivolgersi im-
mediatamente ad un medico. In
caso di contatto della benzina con
la cute o con gli abiti, lavare imme-
diatamente la zona colpita con ac-
qua saponata e cambiarsi d’abito.
• METTERE IN FUNZIONE IL VEI- COLO ESCLUSIVAMENTE IN
UNA ZONA ADEGUATAMENTE
AERATA.
Non avviare il motore né lasciarlo in
funzione a lungo in un’area chiusa.
I gas di scarico sono velenosi. Con-
tengono monossido di carbonio che
è inodore e incolore. Il monossido di
carbonio è un gas pericoloso che
può provocare la perdita di coscien-
za e può essere letale.
• PARCHEGGIARE LA MOTOCI- CLETTA CON CAUTELA; SPEG-
NERE SEMPRE IL MOTORE.
Spegnere sempre il motore se si in-
tende abbandonare il veicolo. Non
parcheggiare su un pendio o su un
terreno morbido in quanto il veicolo
potrebbe cadere o ribaltarsi.
• IL TUBO DI SCARICO, IL SILENZI- ATORE ED IL SERBATOIO
DELL’OLIO SARANNO BOLLENTI
DOPO CHE IL MOTORE È STATO
MESSO IN FUNZIONE.
Far attenzione a non toccarli e a
non far entrare in contatto con essi
alcun capo di vestiario durante l’is-
pezione o la riparazione.
• FISSARE BENE IL VEICOLO PRI- MA DI TRASPORTARLO.
Quando si trasporta il veicolo in
un’altra vettura, accertarsi sempre
che sia fissato in posizione verticale
e che il rubinetto del carburante sia
in posizione "OFF". In caso contrar-
io il carburante potrebbe fuoriuscire
dal carburatore o dal serbatoio.COME UTILIZZARE
QUESTO MANUALE
COME TROVARE LA PAGINA
RICHIESTA
1. Questo manuale consta di sette capitoli; "Informazioni generali",
"Dati tecnici", "Controlli e rego-
lazioni periodiche", "Motore",
"Parte ciclistica", "Impianto elettri-
co" e "Messa a punto".
2. L’indice si trova all’inizio del man- uale. Dare uno sguardo alla strut-
tura del manuale prima di cercare
il capitolo e l’argomento richiesti.
Piegare il libro sul bordo, come il-
lustrato, per trovare il riferimento
simbolico del bordo anteriore e
andare alla pagina per l’argomen-
to e la descri zione richiesti.
STRUTTURA DEL MANUALE
Tutte le procedure di questo manuale
sono organizzate in sequenze passo
a passo. Le informazioni sono state
redatte in modo tale da fornire al
meccanico un riferi mento comodo e
di agevole lettura che comprenda, al
contempo, spiegazioni complete rela-
tive alle operazioni di smontaggio, ri-
parazione, montaggio ed ispezione.
In questo nuovo formato, la condiz-
ione di un componente non funzio-
nante precede una freccia e l’azione
richiesta segue il simbolo., ad es.: • Cuscinetti
Puntinatura/danno →Sostituire.

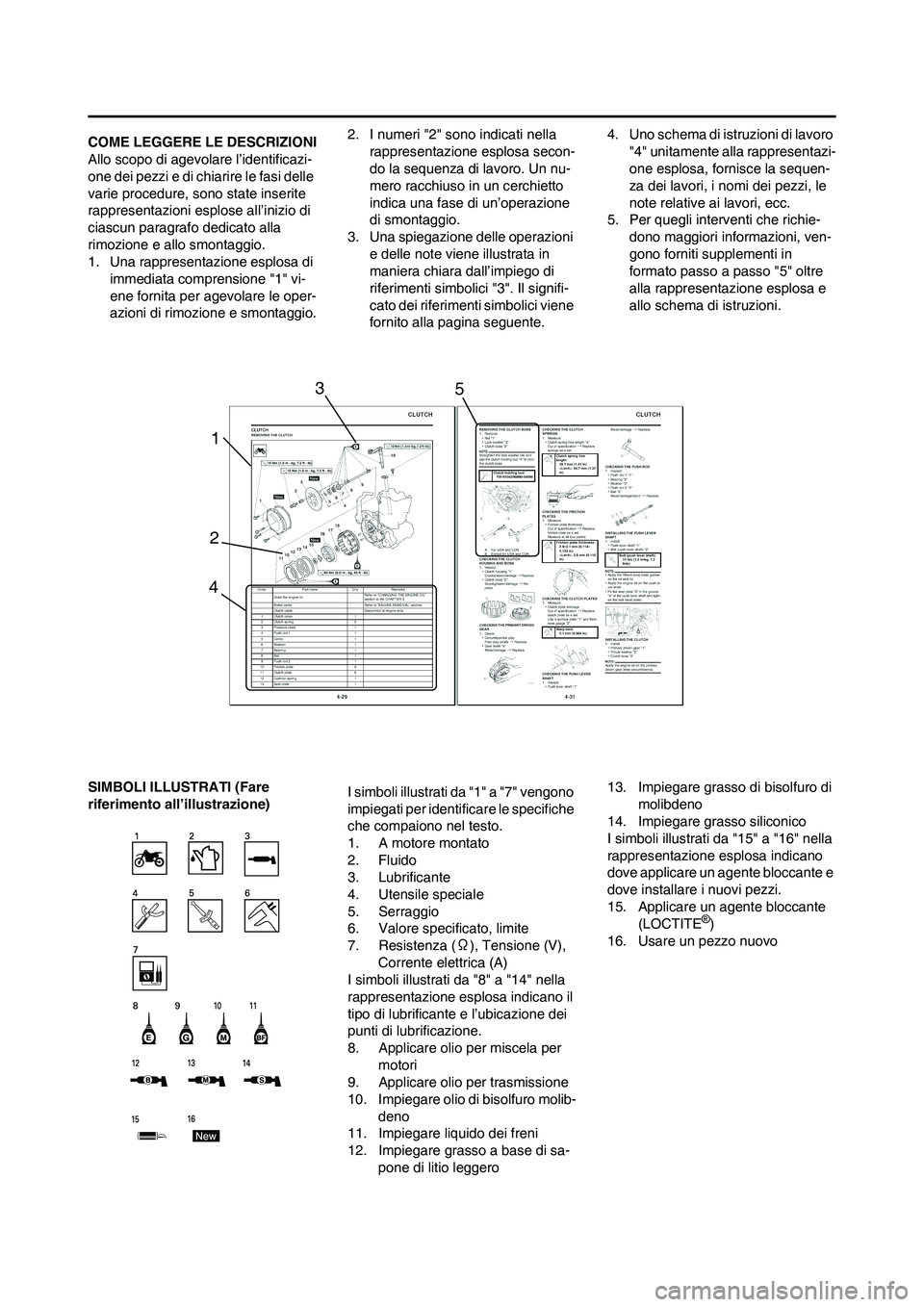

COME LEGGERE LE DESCRIZIONI
Allo scopo di agevolare l’identificazi-
one dei pezzi e di chiarire le fasi delle
varie procedure, sono state inserite
rappresentazioni esplose all’inizio di
ciascun paragrafo dedicato alla
rimozione e allo smontaggio.
1. Una rappresentazione esplosa di
immediata comprensione "1" vi-
ene fornita per agevolare le oper-
azioni di rimozione e smontaggio.2. I numeri "2" sono indicati nella
rappresentazione esplosa secon-
do la sequenza di lavoro. Un nu-
mero racchiuso in un cerchietto
indica una fase di un’operazione
di smontaggio.
3. Una spiegazione delle operazioni
e delle note viene illustrata in
maniera chiara dall’impiego di
riferimenti simbolici "3". Il signifi-
cato dei riferimenti simbolici viene
fornito alla pagina seguente.4. Uno schema di istruzioni di lavoro
"4" unitamente alla rappresentazi-
one esplosa, fornisce la sequen-
za dei lavori, i nomi dei pezzi, le
note relative ai lavori, ecc.
5. Per quegli interventi che richie-
dono maggiori informazioni, ven-
gono forniti supplementi in
formato passo a passo "5" oltre
alla rappresentazione esplosa e
allo schema di istruzioni.
SIMBOLI ILLUSTRATI (Fare
riferimento all’illustrazione)I simboli illustrati da "1" a "7" vengono
impiegati per identificare le specifiche
che compaiono nel testo.
1. A motore montato
2. Fluido
3. Lubrificante
4. Utensile speciale
5. Serraggio
6. Valore specificato, limite
7. Resistenza (Ω), Tensione (V),
Corrente elettrica (A)
I simboli illustrati da "8" a "14" nella
rappresentazione esplosa indicano il
tipo di lubrificante e l’ubicazione dei
punti di lubrificazione.
8. Applicare olio per miscela per
motori
9. Applicare olio per trasmissione
10. Impiegare olio di bisolfuro molib-
deno
11. Impiegare liquido dei freni
12. Impiegare grasso a base di sa-
pone di litio leggero13. Impiegare grasso di bisolfuro di
molibdeno
14. Impiegare grasso siliconico
I simboli illustrati da "15" a "16" nella
rappresentazione esplosa indicano
dove applicare un agente bloccante e
dove installare i nuovi pezzi.
15. Applicare un agente bloccante
(LOCTITE
®)
16. Usare un pezzo nuovo
1
23
45

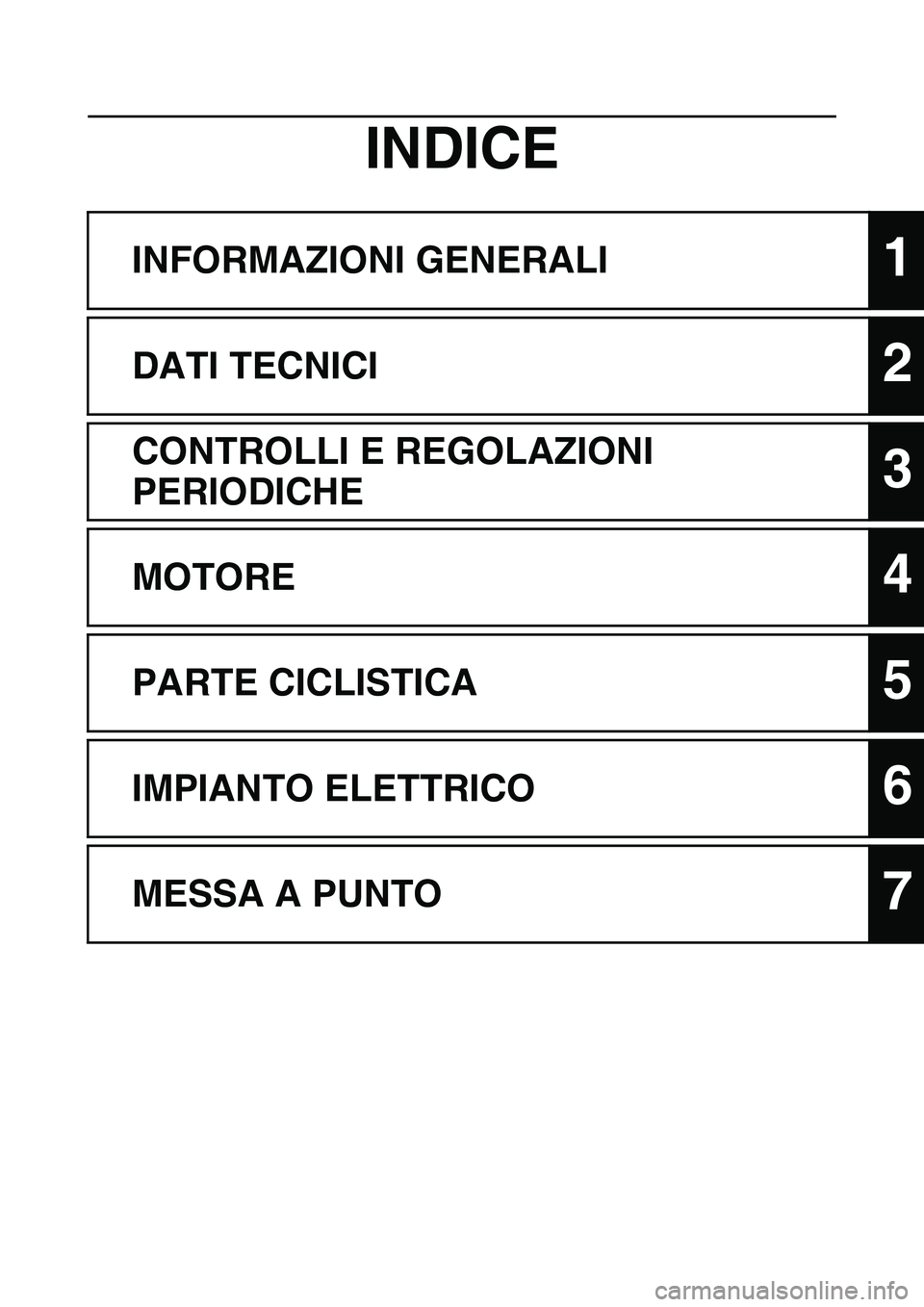

INDICE
INFORMAZIONI GENERALI1
DATI TECNICI2
CONTROLLI E REGOLAZIONI
PERIODICHE
3
MOTORE4
PARTE CICLISTICA5
IMPIANTO ELETTRICO6
MESSA A PUNTO7

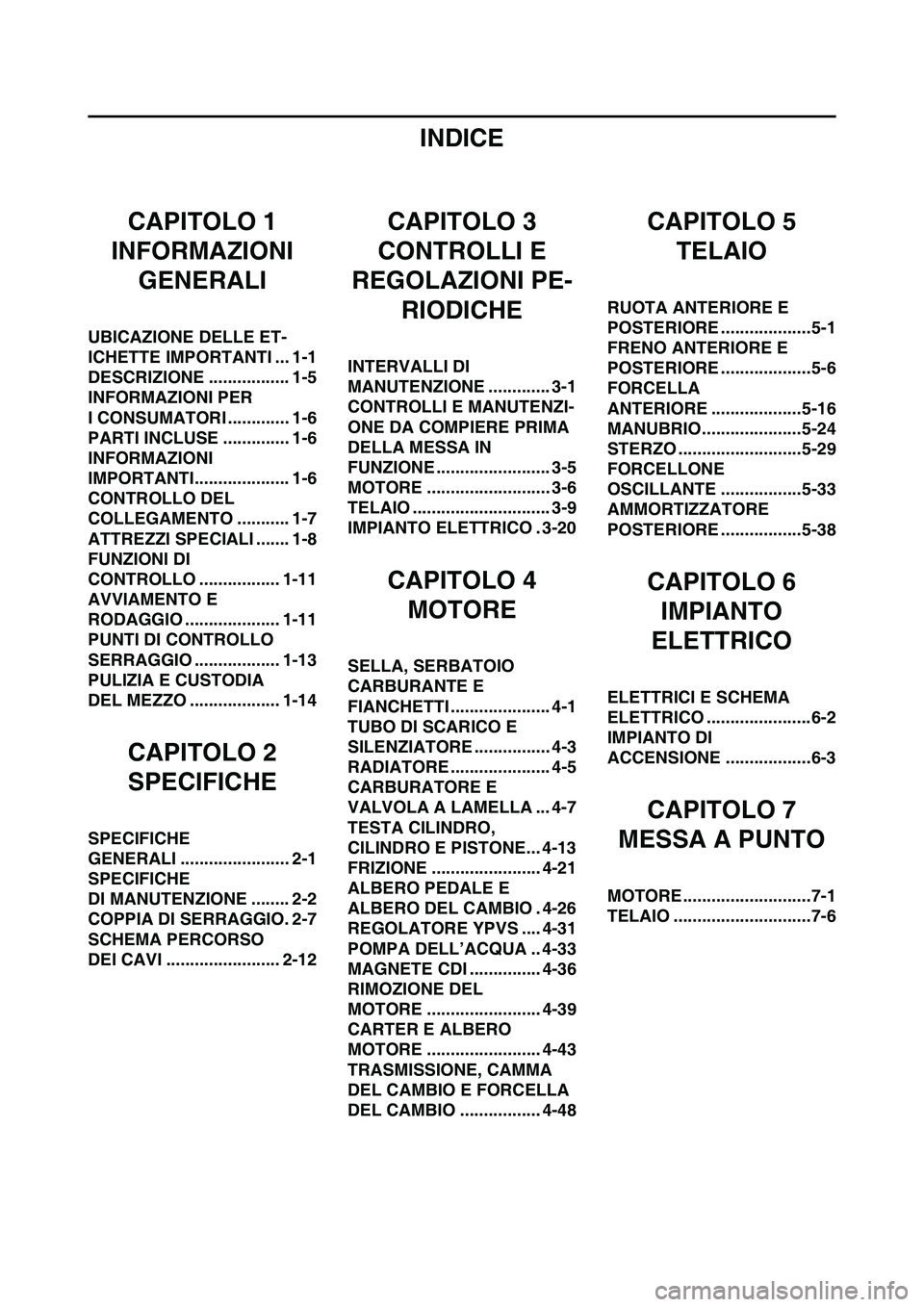

INDICE
CAPITOLO 1
INFORMAZIONI
GENERALI
UBICAZIONE DELLE ET-
ICHETTE IMPORTANTI ... 1-1
DESCRIZIONE ................. 1-5
INFORMAZIONI PER
I CONSUMATORI ............. 1-6
PARTI INCLUSE .............. 1-6
INFORMAZIONI
IMPORTANTI.................... 1-6
CONTROLLO DEL
COLLEGAMENTO ........... 1-7
ATTREZZI SPECIALI ....... 1-8
FUNZIONI DI
CONTROLLO ................. 1-11
AVVIAMENTO E
RODAGGIO .................... 1-11
PUNTI DI CONTROLLO
SERRAGGIO .................. 1-13
PULIZIA E CUSTODIA
DEL MEZZO ................... 1-14
CAPITOLO 2
SPECIFICHE
SPECIFICHE
GENERALI ....................... 2-1
SPECIFICHE
DI MANUTENZIONE ........ 2-2
COPPIA DI SERRAGGIO. 2-7
SCHEMA PERCORSO
DEI CAVI ........................ 2-12
CAPITOLO 3
CONTROLLI E
REGOLAZIONI PE-
RIODICHE
INTERVALLI DI
MANUTENZIONE ............. 3-1
CONTROLLI E MANUTENZI-
ONE DA COMPIERE PRIMA
DELLA MESSA IN
FUNZIONE ........................ 3-5
MOTORE .......................... 3-6
TELAIO ............................. 3-9
IMPIANTO ELETTRICO . 3-20
CAPITOLO 4
MOTORE
SELLA, SERBATOIO
CARBURANTE E
FIANCHETTI ..................... 4-1
TUBO DI SCARICO E
SILENZIATORE ................ 4-3
RADIATORE ..................... 4-5
CARBURATORE E
VALVOLA A LAMELLA ... 4-7
TESTA CILINDRO,
CILINDRO E PISTONE... 4-13
FRIZIONE ....................... 4-21
ALBERO PEDALE E
ALBERO DEL CAMBIO . 4-26
REGOLATORE YPVS .... 4-31
POMPA DELL’ACQUA .. 4-33
MAGNETE CDI ............... 4-36
RIMOZIONE DEL
MOTORE ........................ 4-39
CARTER E ALBERO
MOTORE ........................ 4-43
TRASMISSIONE, CAMMA
DEL CAMBIO E FORCELLA
DEL CAMBIO ................. 4-48
CAPITOLO 5
TELAIO
RUOTA ANTERIORE E
POSTERIORE ...................5-1
FRENO ANTERIORE E
POSTERIORE ...................5-6
FORCELLA
ANTERIORE ...................5-16
MANUBRIO.....................5-24
STERZO ..........................5-29
FORCELLONE
OSCILLANTE .................5-33
AMMORTIZZATORE
POSTERIORE .................5-38
CAPITOLO 6
IMPIANTO
ELETTRICO
ELETTRICI E SCHEMA
ELETTRICO ......................6-2
IMPIANTO DI
ACCENSIONE ..................6-3
CAPITOLO 7
MESSA A PUNTO
MOTORE...........................7-1
TELAIO .............................7-6

1-1
UBICAZIONE DELLE ETICHETTE IMPORTANTI
INFORMAZIONI GENERALI
UBICAZIONE DELLE ETICHETTE IMPORTANTI
Leggere attentamente le etichette importanti prima di mettere in funzione il veicolo.
CANADA
1

1-2
UBICAZIONE DELLE ETICHETTE IMPORTANTI
