VORWORT
VORWORT
Herzlich willkommen im Kreis der Ya-
maha-Fahrer. Sie besitzen nun eine
YZ, die mit jahrzehntelanger Er-
fahrung sowie neuester Yamaha-
Technologie entwickelt und gebaut
wurde. Daraus resultiert ein hohes
Maß an Qualität und die sprichwörtli-
che Yamaha-Zuverlässigkeit.
In dieser Anleitung erfahren Sie, wie
Sie Ihr Motorrad am besten bedi-
enen, inspizieren, warten und abstim-
men. Sollten Sie darüber hinaus noch
weitere Fragen haben, wenden Sie
sich an den nächsten Yamaha- Hän-
dler Ihres Vertrauens.
Die Angaben dieser Anleitung befind-
en sich zum Zeitpunkt der Druckle-
gung auf dem neuesten Stand.
Aufgrund der kontinuierlichen Bemü-
hungen von Yamaha um technischen
Fortschritt und Qualitätssteigerung
können einige Angaben jedoch für Ihr
Modell nicht mehr zutreffen. Richten
Sie Fragen zu dieser Anleitung bitte
an Ihren Yamaha-Händler.
Vor der Inbetriebnahme sollte man
sich mit den Eigenschaften und
der Bedienung seines Fahrzeugs
gut vertraut machen. Nur
vorschriftsmäßige Wartung,
regelmäßige Schmierung und kor-
rekte Einstellung können optimale
Leistung und Sicherheit
gewährleisten. Damit Sie alle
Vorzüge dieses Motorrades nutzen
können, lesen Sie bitte diese Anlei-
tung vor der Inbetriebnahme sorg-
fältig durch. Der Yamaha-Händler
gibt bei Fragen gerne Auskunft.
WICHTIGE INFORMATIONEN IN
DIESER ANLEITUNG
Besonders wichtige Informationen
sind in dieser Anleitung wie folgt gek-
ennzeichnet.
Dies ist das Sicherheits-Warnsym-
bol. Es warnt Sie vor potenziellen
Verletzungsgefahren. Befolgen Sie
alle Sicherheitsanweisungen, die
diesem Symbol folgen, um mögli-
che schwere oder tödliche Verlet-
zungen zu vermeiden.
Das Zeichen WARNUNG weist auf
eine gefährliche Situation hin, die,
wenn sie nicht vermieden wird, zu
tödlichen oder schweren Verlet-
zungen führen kann.
Das Zeichen ACHTUNG bedeutet,
dass spezielle Vorsichtsmaßnah-
men getroffen werden müssen, um
eine Beschädigung des Fahrzeugs
oder anderen Eigentums zu verme-
iden.
Ein HINWEIS gibt Zusatzinformation-
en und Tipps, um bestimmte Vorgän-
ge oder Arbeiten zu vereinfachen.
SICHERHEITSTINFORMATI
ONEN
Dieses Motorrad ist ausschließlich für
den Einsatz im Gelände-Rennsport
auf geschlossenen Kursen bestimmt.
Die Benutzung dieses Fahrzeugs auf
öffentlichen Straßen verstößt gegen
die Straßenverkehrsordnung. Aber
auch Fahrten auf öffentlichem Gelän-
de können waltende Verkehrsbestim-
mungen verletzen. Erkundigen Sie
sich deshalb vor der Fahrt bei der
zuständigen Verkehrsbehörde.
• Die Benutzung dieses Motorrads
setzt eine gewisse Erfahrung
voraus.
Fahren Sie diese Maschine nicht
voll aus, bevor Sie sich mit allen
ihren Eigenschaften gründlich ver-
traut gemacht haben.
• Dieses Motorrad ist ausschließlich
für Solofahrten bestimmt.
Führen Sie niemals einen Sozius
auf dieser Maschine mit.• Geeignete Schutzkleidung ist oblig-
atorisch.
Fahren Sie stets mit angemessener
Schutzkleidung, robusten Stiefeln,
speziellen Motorrad-Hand-
schuhen, einem geprüften, perfekt
sitzenden Helm und ausreichen-
dem Augenschutz. Achten Sie da-
rauf, daß die Kleidung eng anliegt
und nicht mit beweglichen Teilen
oder Bedienungselementen der
Maschine in Berührung kommt.
• Regelmäßige Pflege und Wartung
sind unerläßlich.
Nur vorschriftsmäßige Wartung,
regelmäßige Schmierung und kor-
rekte Einstellung können optimale
Leistung und Sicherheit
gewährleisten. Um Unfälle zu ver-
meiden, stets die in dieser Anlei-
tung aufgeführte "Routinekontrolle
vor Fahrtbeginn" durchführen.
• Benzin ist äußerst entzündbar und
u. U. explosiv.
Stellen Sie vor dem Tanken immer
den Motor ab und achten Sie da-
rauf, daß kein Benzin auf den Motor
oder die Auspuffanlage verschüttet
wird. Während des Tankens offene
Flammen und Funken fern halten
und keinesfalls rauchen.
• Benzin ist giftig.
Sollten Sie versehentlich Benzin
verschluckt, Benzindämpfe einge-
atmet oder Benzin in die Augen
bekommen haben, sofort einen Arzt
aufsuchen. Falls Benzin auf die
Haut oder Kleidung gelangt, die be-
troffene Stelle unverzüglich mit Se-
ifenwasser abwaschen und ggf. die
Kleidung wechseln.
• Den Motor nur an gut belüftetem
Ort laufen lassen.
Den Motor keinesfalls in geschloss-
enen Räumen anlassen und betrei-
ben. Abgase enthalten
Kohlenmonoxid, ein farb- und
geruchloses Gas, das aber äußerst
giftig ist und in kurzer Zeit bereits zu
Bewußtlosigkeit und sogar zum
Tod führen kann.
• Vorsicht beim Parken.
Zum Parken stets den Motor abstel-
len. Das Fahrzeug nicht auf ab-
schüssigem oder weichem
Untergrund abstellen, damit es
nicht umfallen kann.
• Motor, Öltank, Schalldämpfer und
Abgaskanäle werden sehr heiß.
Bei Arbeiten am Motorrad darauf
achten, die heißen Teile nicht
versehentlich zu berühren.

• Das Motorrad vor jedem Transport
fest verankern.
Die Maschine stets aufrecht im
Transportwagen aufstellen und den
Kraftstoffhahn schließen (auf "OFF"
stellen). Anderenfalls kann Benzin
aus dem Vergaser oder dem Kraft-
stofftank austreten.
BENUTZERHINWEISE
INFORMATION AUFFINDEN
1. Diese Anleitung umfasst sieben
Kapitel: 1. Allgemeine Angaben –
2. Technische Daten – 3.
Regelmässige Wartungs- und
Einstellarbeiten – 4. Motor – 5.
Fahrwerk – 6. Elektrische Anlage
– 7. Abstimmung
2. Dem ersten Kapitel geht ein In-
haltverzeichnis voran. Machen
Sie sich mit dem Inhalt und Auf-
bau der Anleitung vertraut, bevor
Sie nach bestimmten Angaben
suchen.
Halten Sie das Buch wie in der
Abbildung gezeigt, um das Auffin-
den der einzelnen Kapitel zu erle-
ichtern.
AUFBAU
Diese Anleitung wurde zusam-
mengestellt, um dem Benutzer ein le-
icht verständliches Nachschlagewerk
in die Hand zu geben, in dem alle
dargestellten Arbeitsvorgänge (Ein-
und Ausbau, Zerlegung und Zusam-
menbau, Prüfung und Reparatur) de-
tailliert und in der entsprechenden
Reihenfolge beschrieben sind.
Je nach Zustand eines fehlerhaften
Bauteils weist ein Pfeilsymbol auf die
erforderliche Maßnahme hin.
Beispiel:
• Lager
Pitting/Beschädigung→Erneuern.

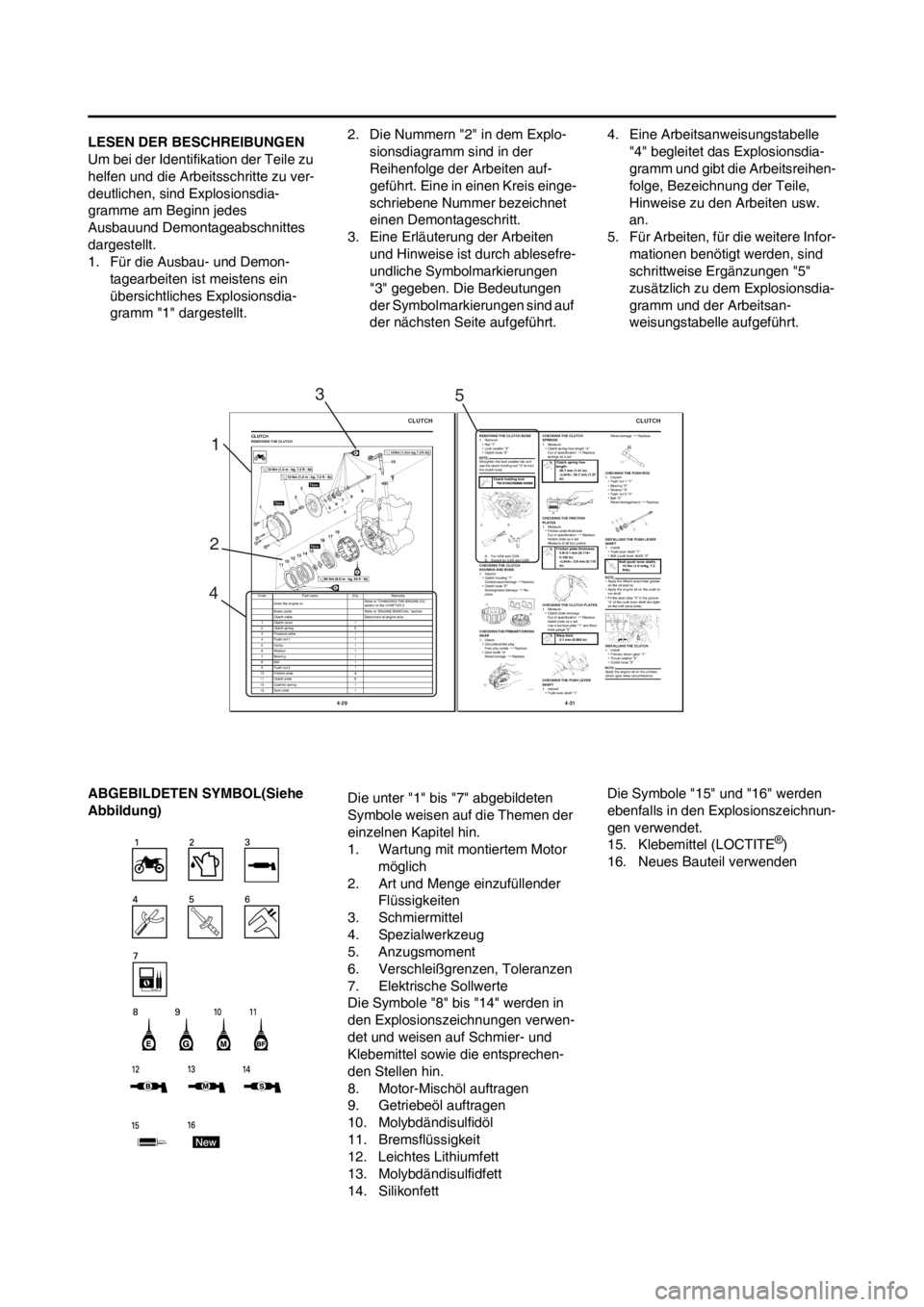

LESEN DER BESCHREIBUNGEN
Um bei der Identifikation der Teile zu
helfen und die Arbeitsschritte zu ver-
deutlichen, sind Explosionsdia-
gramme am Beginn jedes
Ausbauund Demontageabschnittes
dargestellt.
1. Für die Ausbau- und Demon-
tagearbeiten ist meistens ein
übersichtliches Explosionsdia-
gramm "1" dargestellt.2. Die Nummern "2" in dem Explo-
sionsdiagramm sind in der
Reihenfolge der Arbeiten auf-
geführt. Eine in einen Kreis einge-
schriebene Nummer bezeichnet
einen Demontageschritt.
3. Eine Erläuterung der Arbeiten
und Hinweise ist durch ablesefre-
undliche Symbolmarkierungen
"3" gegeben. Die Bedeutungen
der Symbolmarkierungen sind auf
der nächsten Seite aufgeführt.4. Eine Arbeitsanweisungstabelle
"4" begleitet das Explosionsdia-
gramm und gibt die Arbeitsreihen-
folge, Bezeichnung der Teile,
Hinweise zu den Arbeiten usw.
an.
5. Für Arbeiten, für die weitere Infor-
mationen benötigt werden, sind
schrittweise Ergänzungen "5"
zusätzlich zu dem Explosionsdia-
gramm und der Arbeitsan-
weisungstabelle aufgeführt.
ABGEBILDETEN SYMBOL(Siehe
Abbildung)Die unter "1" bis "7" abgebildeten
Symbole weisen auf die Themen der
einzelnen Kapitel hin.
1. Wartung mit montiertem Motor
möglich
2. Art und Menge einzufüllender
Flüssigkeiten
3. Schmiermittel
4. Spezialwerkzeug
5. Anzugsmoment
6. Verschleißgrenzen, Toleranzen
7. Elektrische Sollwerte
Die Symbole "8" bis "14" werden in
den Explosionszeichnungen verwen-
det und weisen auf Schmier- und
Klebemittel sowie die entsprechen-
den Stellen hin.
8. Motor-Mischöl auftragen
9. Getriebeöl auftragen
10. Molybdändisulfidöl
11. Bremsflüssigkeit
12. Leichtes Lithiumfett
13. Molybdändisulfidfett
14. SilikonfettDie Symbole "15" und "16" werden
ebenfalls in den Explosionszeichnun-
gen verwendet.
15. Klebemittel (LOCTITE
®)
16. Neues Bauteil verwenden
1
23
45

INHALTSVERZEICHNIS
ALLGEMEINE ANGABEN1
TECHNISCHE DATEN2
REGELMÄSSIGE WARTUNGS- UND
EINSTELLARBEITEN
3
MOTOR4
FAHRWERK5
ELEKTRISCHE ANLAGE6
ABSTIMMUNG7

INHALT
KAPITEL 1
ALLGEMEINE
ANGABEN
LAGE DER WICHTIGEN
AUFKLEBER .................... 1-1
FAHRZEUGBESCHREIBUN
G ....................................... 1-5
KUNDENINFORMATION . 1-6
MITGELIEFERTE TEILE .. 1-6
WICHTIGE
INFORMATIONEN............ 1-6
KABELANSCHLÜSSE
KONTROLLIEREN ........... 1-7
SPEZIALWERKZEUGE ... 1-8
BEDIENUNGSELEMENTE
UND DEREN
FUNKTION ..................... 1-11
STARTEN UND
EINFAHREN ................... 1-11
ANZUGSDREHMOMENTE
KONTROLLIEREN ......... 1-13
PFLEGE UND
LAGERUNG ................... 1-14
KAPITEL 2
ALLGEMEINE
TECHNISCHE
DATEN
ALLGEMEINE
TECHNISCHE DATEN ..... 2-1
WARTUNGSDATEN ........ 2-3
ANZUGSMOMENT ........... 2-7
KABELFÜHRUNGSDIAGRA
MME................................ 2-13
KAPITEL 3
REGELMÄSSIGE
WARTUNGS- UND
EINSTELLARBEIT-
EN
WARTUNGSINTERVALLE
.......................................... 3-1
ROUTINEKONTROLLE
VOR FAHRTBEGINN ....... 3-5
MOTOR ............................. 3-6
FAHRWERK ................... 3-10
ELEKTRISCHE
ANLAGE ......................... 3-20
KAPITEL 4
MOTOR
SITZBANK, KRAFTSTOFF-
TANK UND SEITENAB-
DECKUNGEN ................... 4-1
AUSPUFFKRÜMMER UND
SCHALLDÄMPFER .......... 4-3
KÜHLER ........................... 4-5
VERGASER UND
ZUNGENVENTIL .............. 4-7
ZYLINDERKOPF, ZYLIN-
DER UND KOLBEN........ 4-13
KUPPLUNG .................... 4-21
KICKHEBELWELLE UND
SCHALTWELLE ............. 4-26
YPVS-REGLER .............. 4-32
WASSERPUMPE............ 4-34
LICHTMASCHINE .......... 4-37
MOTOR
DEMONTIEREN.............. 4-40
KURBELGEHÄUSE UND
KURBELWELLE............. 4-44
GETRIEBE, SCHALT-
WALZE UND
SCHALTGABELN .......... 4-49
KAPITEL 5
FAHRWERK
VORDER- UND
HINTERRAD .....................5-1
VORDER- UND
HINTERRADBREMSEN ...5-6
TELESKOPGABEL ........5-16
LENKER..........................5-24
LENKUNG.......................5-29
SCHWINGE.....................5-33
FEDERBEIN....................5-38
KAPITEL 6
ELEKTRISCHE
ANLAGE
ELEKTRISCHE BAUTEILE
UND SCHALTPLAN .........6-2
ZÜNDSYSTEM..................6-3
KAPITEL 7
ABSTIMMUNG
MOTOR .............................7-1
FAHRWERK .....................7-7

1-1

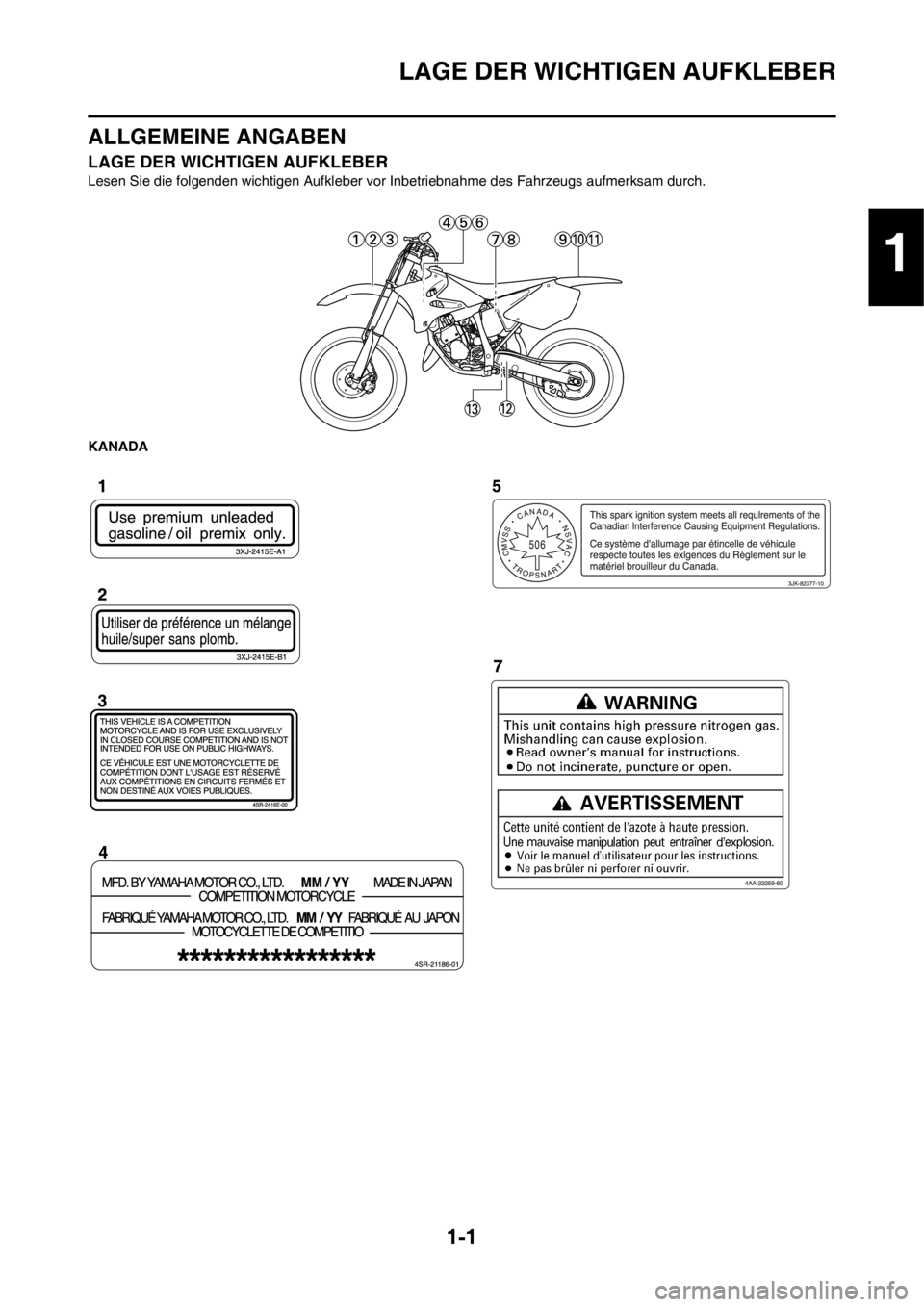

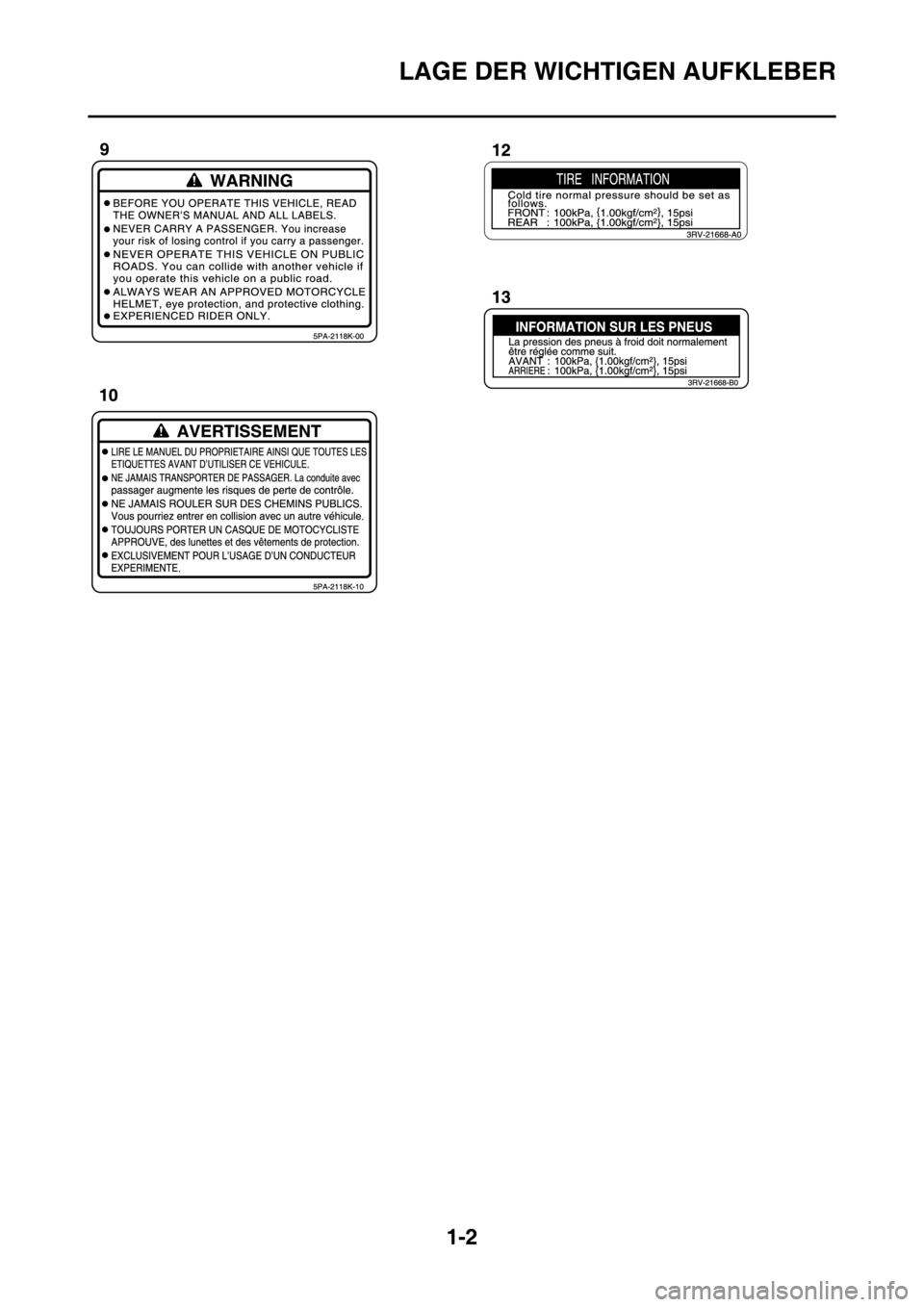

LAGE DER WICHTIGEN AUFKLEBER
ALLGEMEINE ANGABEN
LAGE DER WICHTIGEN AUFKLEBER
Lesen Sie die folgenden wichtigen Aufkleber vor Inbetriebnahme des Fahrzeugs aufmerksam durch.
KANADA
1

1-2
LAGE DER WICHTIGEN AUFKLEBER
