Page 41 of 174

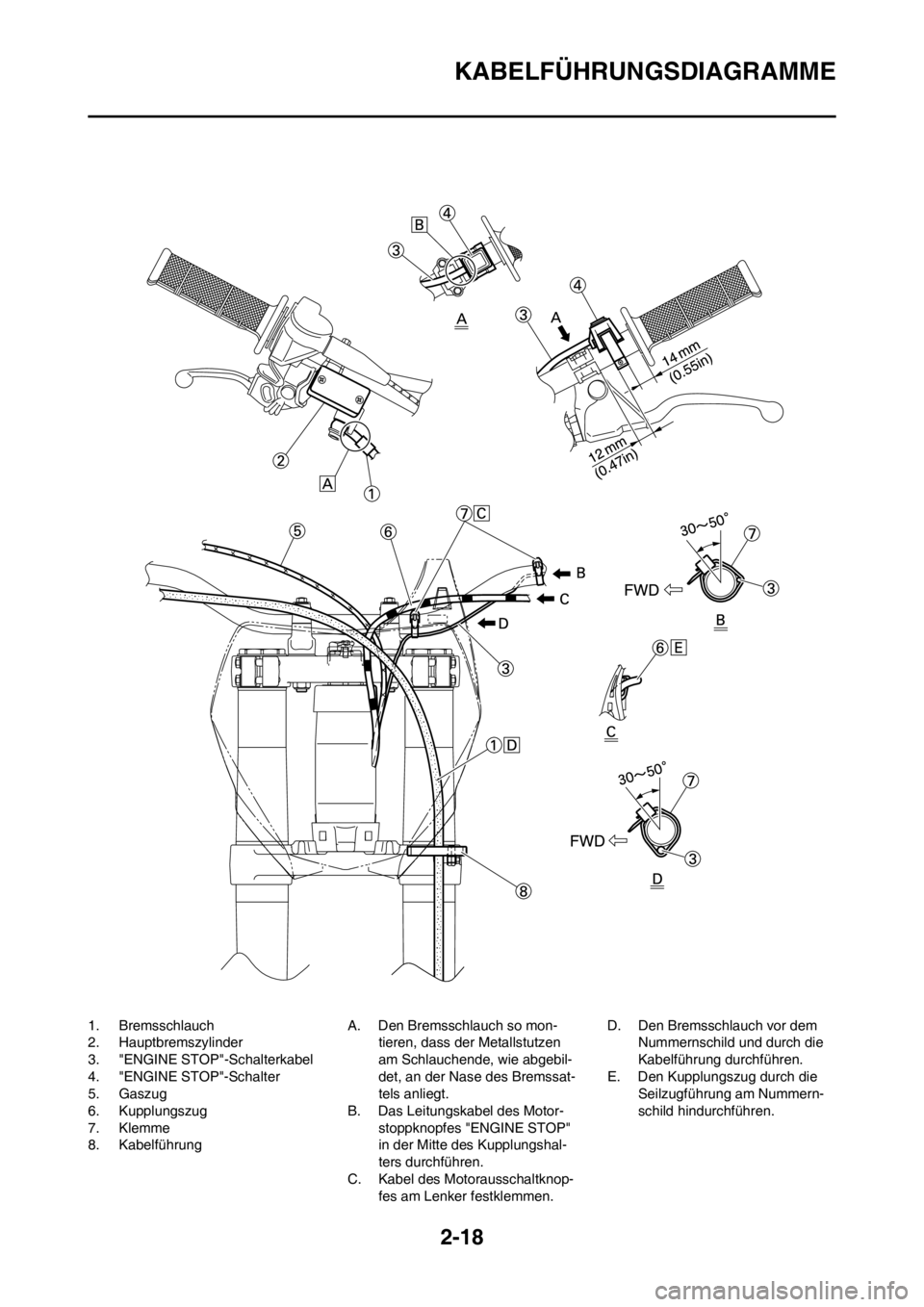

2-18
KABELFÜHRUNGSDIAGRAMME
1. Bremsschlauch
2. Hauptbremszylinder
3. "ENGINE STOP"-Schalterkabel
4. "ENGINE STOP"-Schalter
5. Gaszug
6. Kupplungszug
7. Klemme
8. KabelführungA. Den Bremsschlauch so mon-
tieren, dass der Metallstutzen
am Schlauchende, wie abgebil-
det, an der Nase des Bremssat-
tels anliegt.
B. Das Leitungskabel des Motor-
stoppknopfes "ENGINE STOP"
in der Mitte des Kupplungshal-
ters durchführen.
C. Kabel des Motorausschaltknop-
fes am Lenker festklemmen.D. Den Bremsschlauch vor dem
Nummernschild und durch die
Kabelführung durchführen.
E. Den Kupplungszug durch die
Seilzugführung am Nummern-
schild hindurchführen.
Page 42 of 174

3-1
WARTUNGSINTERVALLE
REGELMÄSSIGE WARTUNGS- UND EINSTELLARBEITEN
WARTUNGSINTERVALLE
• Die hier empfohlenen Zeitabstände für Wartung und Schmierung sollten lediglich als Richtwerte für den Normalbetrieb
angesehen werden. Je nach Wetterbedingungen, Belastung und Einsatzgebiet können in Abweichung des regelmäßigen
Wartungsplans kürzere Intervalle notwendig werden. Wenden Sie sich im Zweifelsfalle an Ihren Yamaha-Händler.
• Regelmäßige Inspektionen sind unerlässlich, um die volle Leistung der Maschine zu nutzen. Die Lebensdauer der Teile
hängt entscheidend von den Umgebungsbedingungen ab, in denen die Maschine gefahren wird (Regen, Schmutz etc.).
Daher sind ggf. kürzere Inspektionsintervalle erforderlich als in untenstehender Liste angegeben.
BezeichnungNach
dem
Ein-
fahren
Nach
jedem
Ren-
nen
(ca.
2.5
Stun-
den)Nach
jedem
3. Ren-
nen
(ca.
7.5
Stun-
den)Nach
jedem
5. Ren-
nen
(ca.
12.5
Stun-
den)
Nach
BedarfBemerkungen
KOLBEN
Kontrollieren und reinigen●●Auf Rissbildung untersuchen.
Erneuern●●Ölkohleablagerungen ggf. entfernen.
KOLBENRINGE
Kontrollieren●●Kolbenring-Stoß kontrollieren.
Erneuern●●
KOLBENBOLZEN, PLEUELAU-
GENLAGER
Kontrollieren●
Erneuern●
ZYLINDERKOPF Ölkohleablagerungen ggf. entfernen.
Kontrollieren und reinigen●●Dichtung prüfen
Festziehen●●
ZYLINDER
Kontrollieren und reinigen●●Auf Riefen kontrollieren.
Erneuern●Auf Verschleiß kontrollieren.
YPVS
Kontrollieren und reinigen●●Ölkohleablagerungen ggf. entfernen.
KUPPLUNG
Kontrollieren und einstellen●●Kupplungskorb, Reib- und Stahlschei-
ben sowie Feder kontrollieren.
Erneuern●
GETRIEBE
Öl wechseln●●Empfohlene Marke: YAMALUBE
SAE10W-40
API Service, Sorte SG oder höher
JASO MA
Kontrollieren●
Lager erneuern●
SCHALTGABELN, SCHALT-
WALZE UND FÜH-
RUNGSSTANGE
Kontrollieren●Auf Verschleiß kontrollieren.
Page 43 of 174

3-2
WARTUNGSINTERVALLE
ROTORMUTTER
Festziehen●●
SCHALLDÄMPFER
Kontrollieren●●
Reinigen●
Festziehen●●
Den Gabelschutz erneuern●** Wenn das Auspuffgeräusch lauter
wird oder die Motorleistung abfällt
KURBELWELLE
Kontrollieren und reinigen●●
VERGASER
Kontrollieren, einstellen und
reinigen●●
ZÜNDKERZE
Kontrollieren und reinigen●●
Erneuern●
ANTRIEBSKETTE Kettenöl verwenden.
Schmieren, Durchhang und
Ausrichtung einstellen●●Kettendurchhang: 48–58 mm (1.9–2.3
in)
Erneuern●
KÜHLSYSTEM
Kühlflüssigkeitsstand kontrol-
lieren und Anlage auf Undichtig-
keit prüfen●●
Kühlerverschlussdeckel kontrol-
lieren●
Kühlflüssigkeit wechseln●Alle zwei Jahre
Schläuche kontrollieren●
EXTERNE SCHRAUBVERBIND-
UNGEN
Festziehen●●Siehe unter "STARTEN UND EIN-
FAHREN" in KAPITEL 1.
LUFTFILTER
Reinigen und schmieren●●Schaumfilteröl o. Ä. verwenden.
Erneuern●
RAHMEN
Reinigen und kontrollieren●●
KRAFTSTOFFTANK UND -HAHN
Reinigen und kontrollieren●● BezeichnungNach
dem
Ein-
fahren
Nach
jedem
Ren-
nen
(ca.
2.5
Stun-
den)Nach
jedem
3. Ren-
nen
(ca.
7.5
Stun-
den)Nach
jedem
5. Ren-
nen
(ca.
12.5
Stun-
den)
Nach
BedarfBemerkungen
3
Page 44 of 174

3-3
WARTUNGSINTERVALLE
BREMSEN
Hand- und Fußbremshebel-Po-
sition einstellen●●
Drehpunkte schmieren●●
Bremsscheiben-Oberfläche
kontrollieren●●
Flüssigkeitsstand kontrollieren
und Anlage auf Undichtigkeit
prüfen●●
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrau-
ben und Hohlschrauben festzie-
hen●●
Scheibenbremsbeläge
erneuern●
Bremsflüssigkeit wechseln●Alle Jahre
TELESKOPGABEL
Kontrollieren und einstellen●●
Öl wechseln●●Gabelöl "S1"
Dichtring erneuern●
GABEL-DICHT- UND -STAUB-
SCHUTZRINGE
Reinigen und schmieren●●Lithiumseifenfett
PROTEKTOR-FÜHRUNG
Erneuern●
FEDERBEIN
Kontrollieren und einstellen●●
Schmieren●(nach
einer
Fahrt
im Re-
gen)●Molybdändisulfidfett
Den Federsitz ersetzen●Alle Jahre
Festziehen●●
ANTRIEBSKETTENSCHIENE
UND - ROLLEN
Kontrollieren●●
SCHWINGE
Kontrollieren, schmieren und
festziehen●●Molybdändisulfidfett
UMLENKHEBEL UND ÜBER-
TRAGUNGSHEBEL
Kontrollieren, schmieren und
festziehen●●Molybdändisulfidfett BezeichnungNach
dem
Ein-
fahren
Nach
jedem
Ren-
nen
(ca.
2.5
Stun-
den)Nach
jedem
3. Ren-
nen
(ca.
7.5
Stun-
den)Nach
jedem
5. Ren-
nen
(ca.
12.5
Stun-
den)
Nach
BedarfBemerkungen
Page 45 of 174

3-4
WARTUNGSINTERVALLE
LENKKOPF
Spiel kontrollieren und festzie-
hen●●
Reinigen und schmieren●Lithiumseifenfett
Lager erneuern●
RÄDER UND REIFEN
Luftdruck kontrollieren und auf
Verzug, Verschleiß sowie lose
Speichen prüfen●●
Kettenrad-Schraube festziehen●●
Lager kontrollieren●
Lager erneuern●
Schmieren●Lithiumseifenfett
SEILZÜGE
Verlauf und Anschluss kontrol-
lieren●●
Schmieren●●Yamaha-Seilzugschmiermittel oder
SAE 10W-40 Motoröl BezeichnungNach
dem
Ein-
fahren
Nach
jedem
Ren-
nen
(ca.
2.5
Stun-
den)Nach
jedem
3. Ren-
nen
(ca.
7.5
Stun-
den)Nach
jedem
5. Ren-
nen
(ca.
12.5
Stun-
den)
Nach
BedarfBemerkungen
Page 46 of 174

3-5
ROUTINEKONTROLLE VOR FAHRTBEGINN
ROUTINEKONTROLLE VOR FAHRTBEGINN
Ob zum Einfahren, Training oder Rennen, vor dem Starten stets die "Routinekontrolle vor Fahrtbeginn" ausführen.
Vor dem ersten Einsatz folgende Punkte kontrollieren.
ALLGEMEINE KONTROLL- UND WARTUNGSARBEITEN
Bezeichnung Ausführung Seite
KühlflüssigkeitSicherstellen, dass die Kühlflüssigkeit bis zum Kühlerdeckel re-
icht. Das Kühlsystem auf Undichtigkeit prüfen.P.3-6 – 7
KraftstoffSicherstellen, dass der Kraftstofftank mit einem frischen Gemisch
aus Benzin und Öl gefüllt ist. Die Kraftstoffleitung auf Undichtig-
keit prüfen.P.1-11 – 12
GetriebeölDen Ölstand kontrollieren. Das Kurbelgehäuse auf Undichtigkeit
untersuchen.P.3-8 – 9
Schaltung und KupplungKontrollieren, ob die Gänge sich einwandfrei einlegen lassen und
die Kupplung rucklos funktioniert.P.3-7
Gasdrehgriff und -gehäuseDie Funktion des Gasdrehgriffs und das Gaszugspiel kontrol-
lieren. Gasdrehgriff und -gehäuse ggf. schmieren.P.3-7 – 8
BremsenHandbremshebel-Spiel sowie Funktion der Vorder- und Hinter-
rad- Bremsen kontrollieren.P.3-10 – 13
AntriebsketteAntriebsketten-Durchhang und -Ausrichtung kontrollieren. Sicher-
stellen, dass die Antriebskette gründlich geschmiert ist.P.3-13 – 14
RäderReifenluftdruck und auf starken Verschleiß kontrollieren. Auf lose
Speichen und übermäßiges Spiel kontrollieren.P.3-17
LenkungSicherstellen, dass der Lenker sich stockungsfrei bewegen lässt,
jedoch kein Spiel aufweist.P.3-17 – 18
Teleskopgabel und Feder-
beinAuf Funktionsstörungen und Ölaustritt kontrollieren.
P.3-14 – 17
SeilzügeSicherstellen, dass die Gas- und Kupplungszüge stockungsfrei
arbeiten. Sicherstellen, dass die Seilzüge durch Schwenken des
Lenkers und Einfedern der Gabel nicht behindert werden.—
SchalldämpferDaraf achten, dass der Schalldämpfer richtig montiert ist und
keine Risse aufweist.P.4-3 – 4
Kettenrad Sicherstellen, dass die Kettenrad-Schraube festgezogen ist. P.3-13
Schmierung Einwandfreie Funktion sicherstellen. Gegebenenfalls schmieren. P.3-19
Schraubverbindungen Fahrgestell und Motor auf lockere Schraubverbindungen kontrol-
lieren.P.1-13
KabelanschlüsseSicherstellen, dass Lichtmaschine, Zündbox und Zündspule fest
angeschlossen sind.P.1-7
EinstellungenEntsprechen die Einstellungen den Fahrbahn- und Wetterbedin-
gungen sowie den Ergebnissen der Testfahrten? Sind sämtliche
Kontroll- und Wartungsarbeiten abgeschlossen?P.7-1 – 13
Page 47 of 174

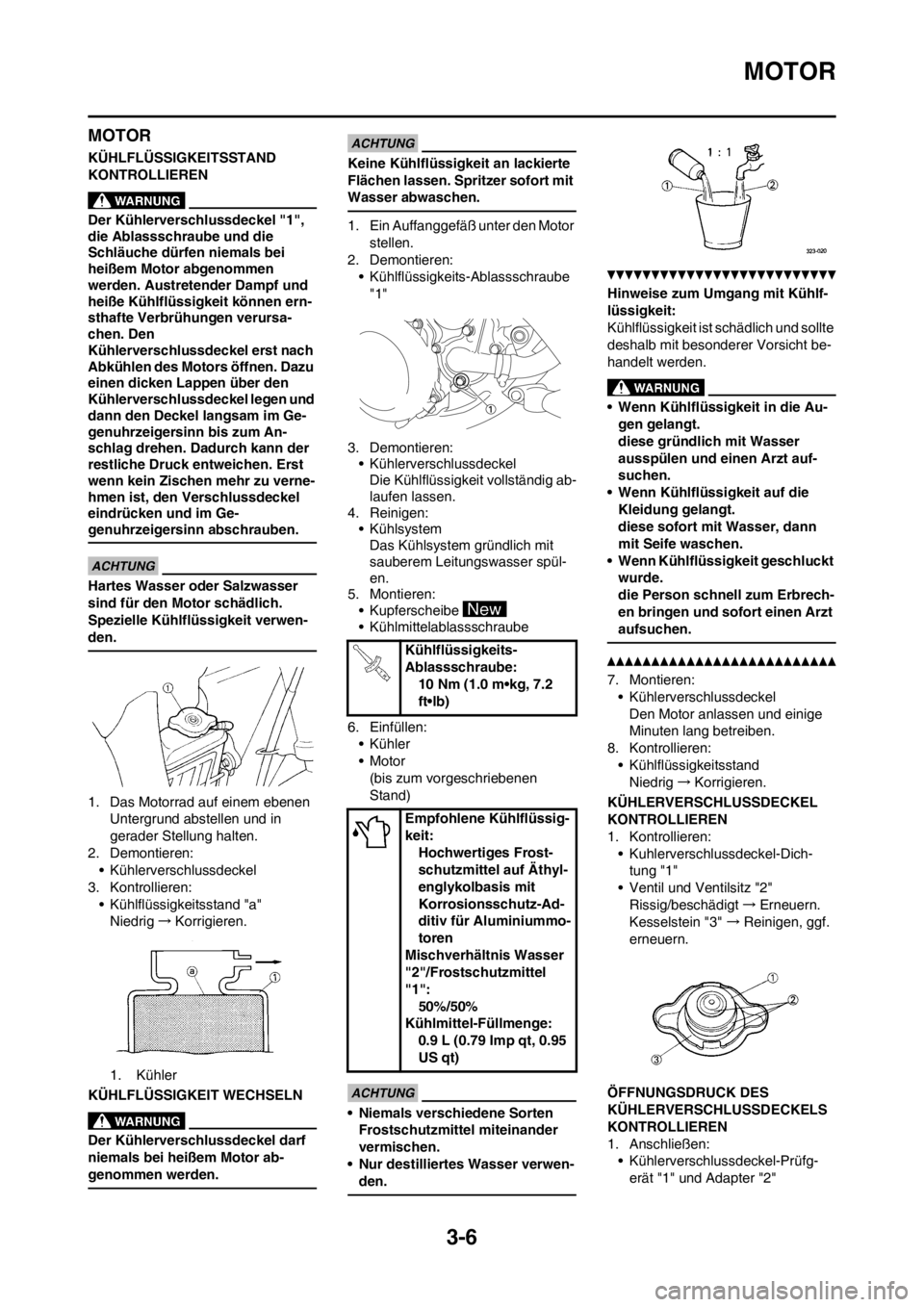

3-6
MOTOR
MOTOR
KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN
Der Kühlerverschlussdeckel "1",
die Ablassschraube und die
Schläuche dürfen niemals bei
heißem Motor abgenommen
werden. Austretender Dampf und
heiße Kühlflüssigkeit können ern-
sthafte Verbrühungen verursa-
chen. Den
Kühlerverschlussdeckel erst nach
Abkühlen des Motors öffnen. Dazu
einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Ge-
genuhrzeigersinn bis zum An-
schlag drehen. Dadurch kann der
restliche Druck entweichen. Erst
wenn kein Zischen mehr zu verne-
hmen ist, den Verschlussdeckel
eindrücken und im Ge-
genuhrzeigersinn abschrauben.
Hartes Wasser oder Salzwasser
sind für den Motor schädlich.
Spezielle Kühlflüssigkeit verwen-
den.
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
2. Demontieren:
• Kühlerverschlussdeckel
3. Kontrollieren:
• Kühlflüssigkeitsstand "a"
Niedrig→Korrigieren.
1. Kühler
KÜHLFLÜSSIGKEIT WECHSELN
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor ab-
genommen werden.
Keine Kühlflüssigkeit an lackierte
Flächen lassen. Spritzer sofort mit
Wasser abwaschen.
1. Ein Auffanggefäß unter den Motor
stellen.
2. Demontieren:
• Kühlflüssigkeits-Ablassschraube
"1"
3. Demontieren:
• Kühlerverschlussdeckel
Die Kühlflüssigkeit vollständig ab-
laufen lassen.
4. Reinigen:
• Kühlsystem
Das Kühlsystem gründlich mit
sauberem Leitungswasser spül-
en.
5. Montieren:
• Kupferscheibe
• Kühlmittelablassschraube
6. Einfüllen:
•Kühler
•Motor
(bis zum vorgeschriebenen
Stand)
• Niemals verschiedene Sorten
Frostschutzmittel miteinander
vermischen.
• Nur destilliertes Wasser verwen-
den.
Hinweise zum Umgang mit Kühlf-
lüssigkeit:
Kühlflüssigkeit ist schädlich und sollte
deshalb mit besonderer Vorsicht be-
handelt werden.
• Wenn Kühlflüssigkeit in die Au-
gen gelangt.
diese gründlich mit Wasser
ausspülen und einen Arzt auf-
suchen.
• Wenn Kühlflüssigkeit auf die
Kleidung gelangt.
diese sofort mit Wasser, dann
mit Seife waschen.
• Wenn Kühlflüssigkeit geschluckt
wurde.
die Person schnell zum Erbrech-
en bringen und sofort einen Arzt
aufsuchen.
7. Montieren:
• Kühlerverschlussdeckel
Den Motor anlassen und einige
Minuten lang betreiben.
8. Kontrollieren:
• Kühlflüssigkeitsstand
Niedrig→Korrigieren.
KÜHLERVERSCHLUSSDECKEL
KONTROLLIEREN
1. Kontrollieren:
• Kuhlerverschlussdeckel-Dich-
tung "1"
• Ventil und Ventilsitz "2"
Rissig/beschädigt→Erneuern.
Kesselstein "3" →Reinigen, ggf.
erneuern.
ÖFFNUNGSDRUCK DES
KÜHLERVERSCHLUSSDECKELS
KONTROLLIEREN
1. Anschließen:
• Kühlerverschlussdeckel-Prüfg-
erät "1" und Adapter "2"
Kühlflüssigkeits-
Ablassschraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Empfohlene Kühlflüssig-
keit:
Hochwertiges Frost-
schutzmittel auf Äthyl-
englykolbasis mit
Korrosionsschutz-Ad-
ditiv für Aluminiummo-
toren
Mischverhältnis Wasser
"2"/Frostschutzmittel
"1":
50%/50%
Kühlmittel-Füllmenge:
0.9 L (0.79 Imp qt, 0.95
US qt)
Page 48 of 174

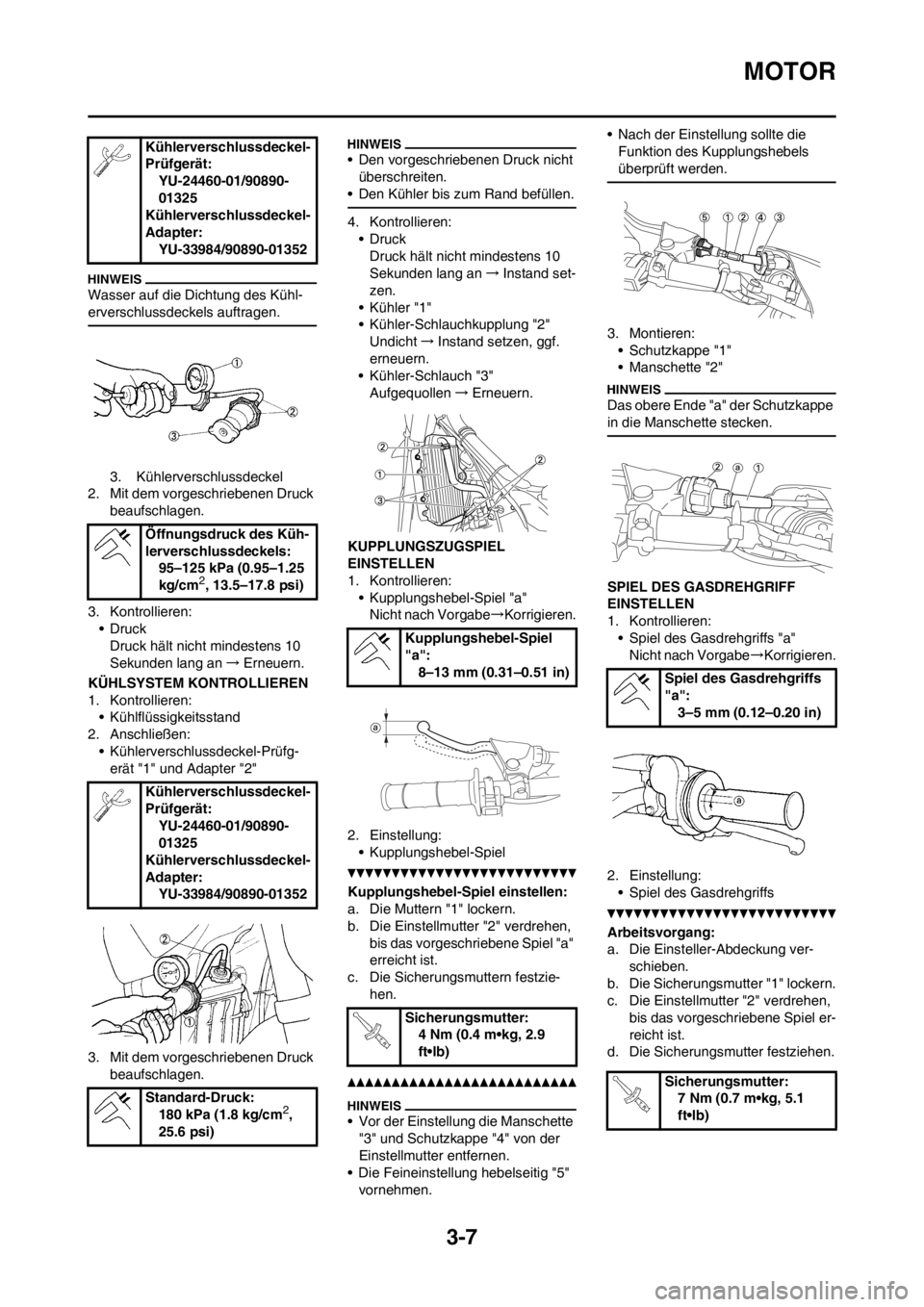

3-7
MOTOR
Wasser auf die Dichtung des Kühl-
erverschlussdeckels auftragen.
3. Kühlerverschlussdeckel
2. Mit dem vorgeschriebenen Druck
beaufschlagen.
3. Kontrollieren:
•Druck
Druck hält nicht mindestens 10
Sekunden lang an→Erneuern.
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
• Kühlflüssigkeitsstand
2. Anschließen:
• Kühlerverschlussdeckel-Prüfg-
erät "1" und Adapter "2"
3. Mit dem vorgeschriebenen Druck
beaufschlagen.
• Den vorgeschriebenen Druck nicht
überschreiten.
• Den Kühler bis zum Rand befüllen.
4. Kontrollieren:
•Druck
Druck hält nicht mindestens 10
Sekunden lang an→Instand set-
zen.
•Kühler "1"
• Kühler-Schlauchkupplung "2"
Undicht→Instand setzen, ggf.
erneuern.
• Kühler-Schlauch "3"
Aufgequollen→Erneuern.
KUPPLUNGSZUGSPIEL
EINSTELLEN
1. Kontrollieren:
• Kupplungshebel-Spiel "a"
Nicht nach Vorgabe→Korrigieren.
2. Einstellung:
• Kupplungshebel-Spiel
Kupplungshebel-Spiel einstellen:
a. Die Muttern "1" lockern.
b. Die Einstellmutter "2" verdrehen,
bis das vorgeschriebene Spiel "a"
erreicht ist.
c. Die Sicherungsmuttern festzie-
hen.
• Vor der Einstellung die Manschette
"3" und Schutzkappe "4" von der
Einstellmutter entfernen.
• Die Feineinstellung hebelseitig "5"
vornehmen.• Nach der Einstellung sollte die
Funktion des Kupplungshebels
überprüft werden.
3. Montieren:
• Schutzkappe "1"
• Manschette "2"
Das obere Ende "a" der Schutzkappe
in die Manschette stecken.
SPIEL DES GASDREHGRIFF
EINSTELLEN
1. Kontrollieren:
• Spiel des Gasdrehgriffs "a"
Nicht nach Vorgabe→Korrigieren.
2. Einstellung:
• Spiel des Gasdrehgriffs
Arbeitsvorgang:
a. Die Einsteller-Abdeckung ver-
schieben.
b. Die Sicherungsmutter "1" lockern.
c. Die Einstellmutter "2" verdrehen,
bis das vorgeschriebene Spiel er-
reicht ist.
d. Die Sicherungsmutter festziehen. Kühlerverschlussdeckel-
Prüfgerät:
YU-24460-01/90890-
01325
Kühlerverschlussdeckel-
Adapter:
YU-33984/90890-01352
Öffnungsdruck des Küh-
lerverschlussdeckels:
95–125 kPa (0.95–1.25
kg/cm
2, 13.5–17.8 psi)
Kühlerverschlussdeckel-
Prüfgerät:
YU-24460-01/90890-
01325
Kühlerverschlussdeckel-
Adapter:
YU-33984/90890-01352
Standard-Druck:
180 kPa (1.8 kg/cm
2,
25.6 psi)
Kupplungshebel-Spiel
"a":
8–13 mm (0.31–0.51 in)
Sicherungsmutter:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Spiel des Gasdrehgriffs
"a":
3–5 mm (0.12–0.20 in)
Sicherungsmutter:
7 Nm (0.7 m•kg, 5.1
ft•lb)
Page 49 of 174

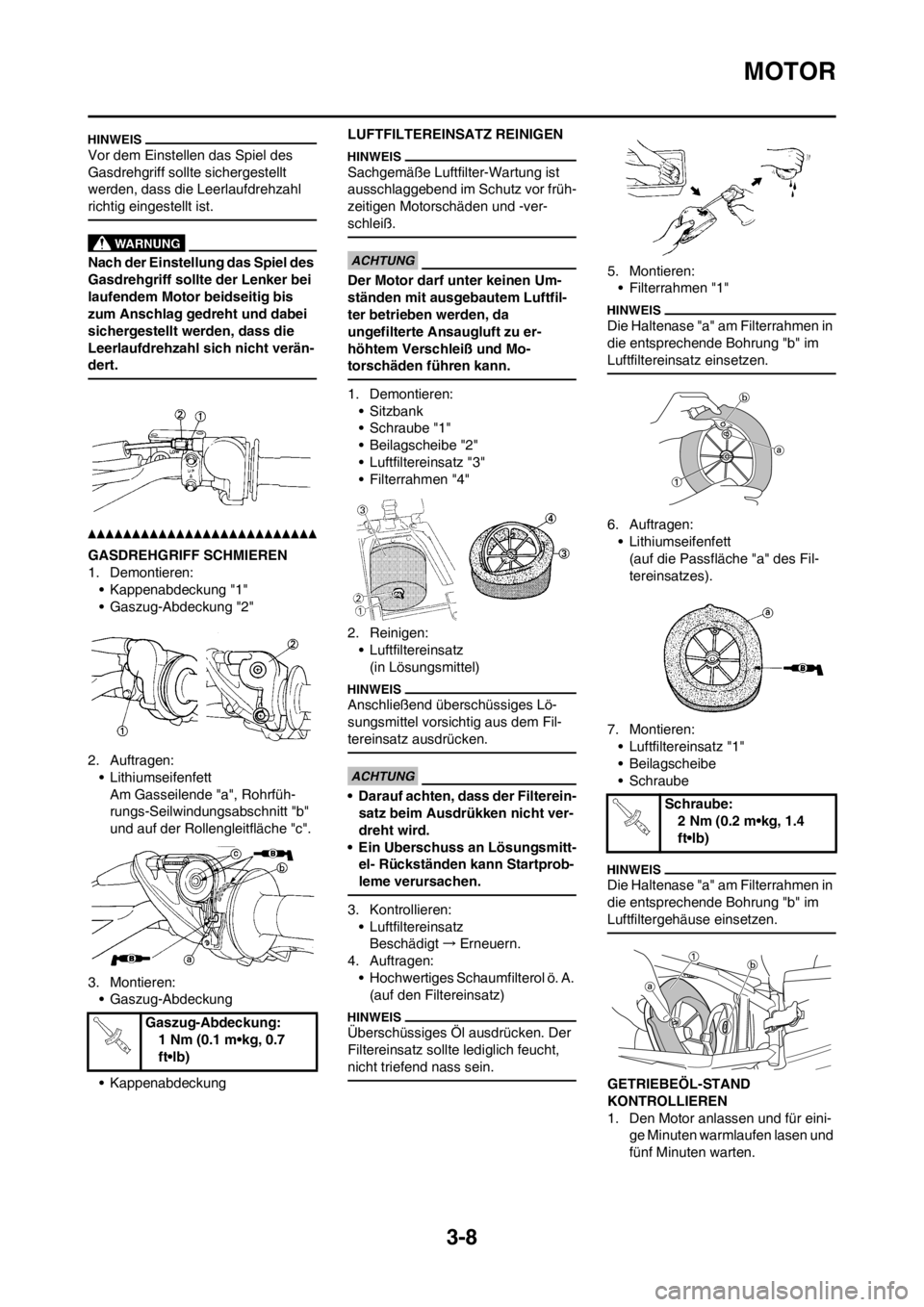

3-8
MOTOR
Vor dem Einstellen das Spiel des
Gasdrehgriff sollte sichergestellt
werden, dass die Leerlaufdrehzahl
richtig eingestellt ist.
Nach der Einstellung das Spiel des
Gasdrehgriff sollte der Lenker bei
laufendem Motor beidseitig bis
zum Anschlag gedreht und dabei
sichergestellt werden, dass die
Leerlaufdrehzahl sich nicht verän-
dert.
GASDREHGRIFF SCHMIEREN
1. Demontieren:
• Kappenabdeckung "1"
• Gaszug-Abdeckung "2"
2. Auftragen:
• Lithiumseifenfett
Am Gasseilende "a", Rohrfüh-
rungs-Seilwindungsabschnitt "b"
und auf der Rollengleitfläche "c".
3. Montieren:
• Gaszug-Abdeckung
• KappenabdeckungLUFTFILTEREINSATZ REINIGEN
Sachgemäße Luftfilter-Wartung ist
ausschlaggebend im Schutz vor früh-
zeitigen Motorschäden und -ver-
schleiß.
Der Motor darf unter keinen Um-
ständen mit ausgebautem Luftfil-
ter betrieben werden, da
ungefilterte Ansaugluft zu er-
höhtem Verschleiß und Mo-
torschäden führen kann.
1. Demontieren:
• Sitzbank
• Schraube "1"
• Beilagscheibe "2"
• Luftfiltereinsatz "3"
• Filterrahmen "4"
2. Reinigen:
• Luftfiltereinsatz
(in Lösungsmittel)
Anschließend überschüssiges Lö-
sungsmittel vorsichtig aus dem Fil-
tereinsatz ausdrücken.
• Darauf achten, dass der Filterein-
satz beim Ausdrükken nicht ver-
dreht wird.
• Ein Uberschuss an Lösungsmitt-
el- Rückständen kann Startprob-
leme verursachen.
3. Kontrollieren:
• Luftfiltereinsatz
Beschädigt→Erneuern.
4. Auftragen:
• Hochwertiges Schaumfilterol ö. A.
(auf den Filtereinsatz)
Überschüssiges Öl ausdrücken. Der
Filtereinsatz sollte lediglich feucht,
nicht triefend nass sein.
5. Montieren:
• Filterrahmen "1"
Die Haltenase "a" am Filterrahmen in
die entsprechende Bohrung "b" im
Luftfiltereinsatz einsetzen.
6. Auftragen:
• Lithiumseifenfett
(auf die Passfläche "a" des Fil-
tereinsatzes).
7. Montieren:
• Luftfiltereinsatz "1"
• Beilagscheibe
• Schraube
Die Haltenase "a" am Filterrahmen in
die entsprechende Bohrung "b" im
Luftfiltergehäuse einsetzen.
GETRIEBEÖL-STAND
KONTROLLIEREN
1. Den Motor anlassen und für eini-
ge Minuten warmlaufen lasen und
fünf Minuten warten. Gaszug-Abdeckung:
1 Nm (0.1 m•kg, 0.7
ft•lb)
Schraube:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Page 50 of 174

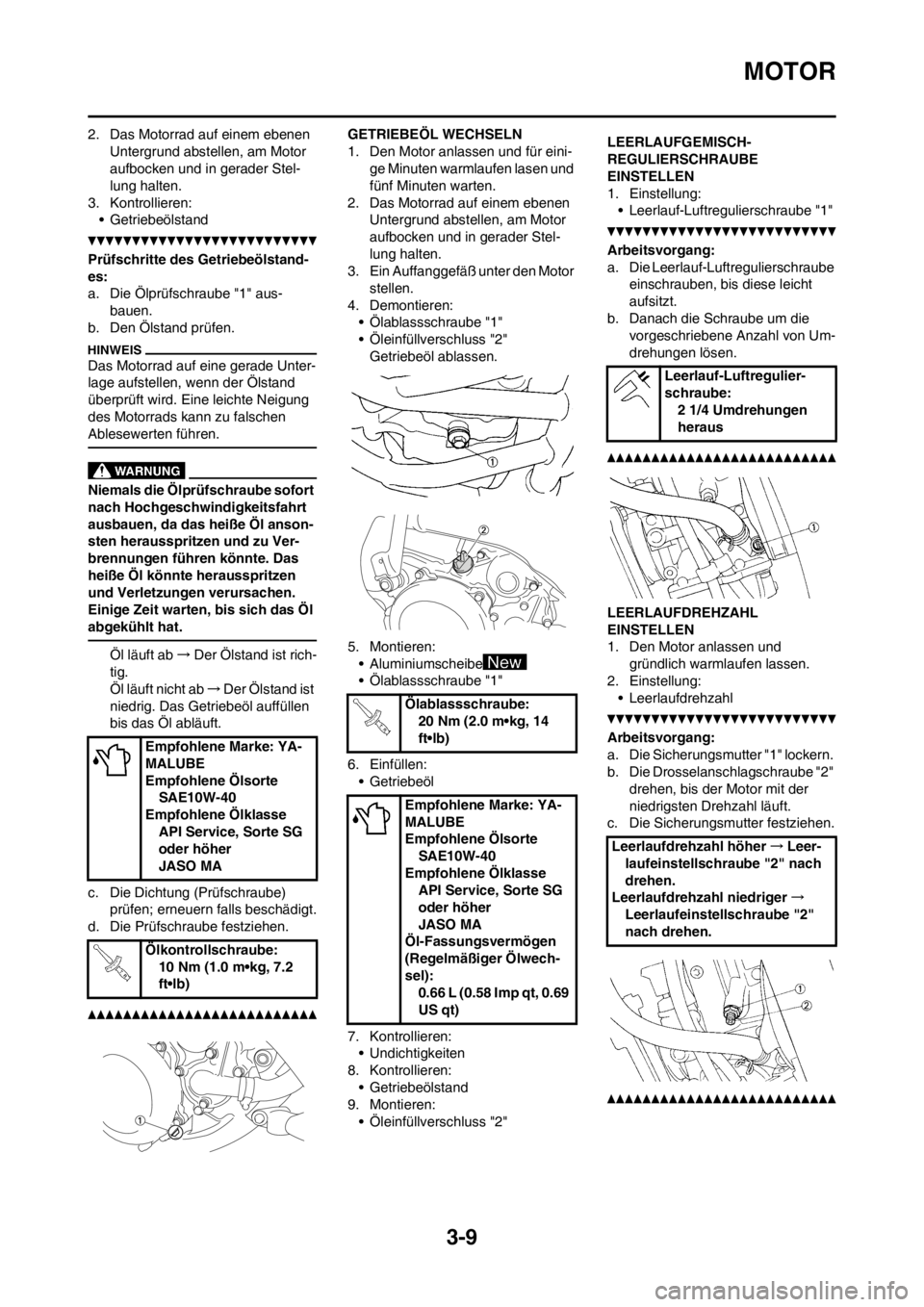

3-9
MOTOR
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Kontrollieren:
• Getriebeölstand
Prüfschritte des Getriebeölstand-
es:
a. Die Ölprüfschraube "1" aus-
bauen.
b. Den Ölstand prüfen.
Das Motorrad auf eine gerade Unter-
lage aufstellen, wenn der Ölstand
überprüft wird. Eine leichte Neigung
des Motorrads kann zu falschen
Ablesewerten führen.
Niemals die Ölprüfschraube sofort
nach Hochgeschwindigkeitsfahrt
ausbauen, da das heiße Öl anson-
sten herausspritzen und zu Ver-
brennungen führen könnte. Das
heiße Öl könnte herausspritzen
und Verletzungen verursachen.
Einige Zeit warten, bis sich das Öl
abgekühlt hat.
Öl läuft ab→Der Ölstand ist rich-
tig.
Öl läuft nicht ab→Der Ölstand ist
niedrig. Das Getriebeöl auffüllen
bis das Öl abläuft.
c. Die Dichtung (Prüfschraube)
prüfen; erneuern falls beschädigt.
d. Die Prüfschraube festziehen.
GETRIEBEÖL WECHSELN
1. Den Motor anlassen und für eini-
ge Minuten warmlaufen lasen und
fünf Minuten warten.
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Ein Auffanggefäß unter den Motor
stellen.
4. Demontieren:
• Ölablassschraube "1"
• Öleinfüllverschluss "2"
Getriebeöl ablassen.
5. Montieren:
• Aluminiumscheibe
• Ölablassschraube "1"
6. Einfüllen:
• Getriebeöl
7. Kontrollieren:
• Undichtigkeiten
8. Kontrollieren:
• Getriebeölstand
9. Montieren:
• Öleinfüllverschluss "2"LEERLAUFGEMISCH-
REGULIERSCHRAUBE
EINSTELLEN
1. Einstellung:
• Leerlauf-Luftregulierschraube "1"
Arbeitsvorgang:
a. Die Leerlauf-Luftregulierschraube
einschrauben, bis diese leicht
aufsitzt.
b. Danach die Schraube um die
vorgeschriebene Anzahl von Um-
drehungen lösen.
LEERLAUFDREHZAHL
EINSTELLEN
1. Den Motor anlassen und
gründlich warmlaufen lassen.
2. Einstellung:
• Leerlaufdrehzahl
Arbeitsvorgang:
a. Die Sicherungsmutter "1" lockern.
b. Die Drosselanschlagschraube "2"
drehen, bis der Motor mit der
niedrigsten Drehzahl läuft.
c. Die Sicherungsmutter festziehen.Empfohlene Marke: YA-
MALUBE
Empfohlene Ölsorte
SAE10W-40
Empfohlene Ölklasse
API Service, Sorte SG
oder höher
JASO MA
Ölkontrollschraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Ölablassschraube:
20 Nm (2.0 m•kg, 14
ft•lb)
Empfohlene Marke: YA-
MALUBE
Empfohlene Ölsorte
SAE10W-40
Empfohlene Ölklasse
API Service, Sorte SG
oder höher
JASO MA
Öl-Fassungsvermögen
(Regelmäßiger Ölwech-
sel):
0.66 L (0.58 Imp qt, 0.69
US qt)
Leerlauf-Luftregulier-
schraube:
2 1/4 Umdrehungen
heraus
Leerlaufdrehzahl höher→Leer-
laufeinstellschraube "2" nach
drehen.
Leerlaufdrehzahl niedriger→
Leerlaufeinstellschraube "2"
nach drehen.
