YAMAHA YZ250F 2002 Manuale duso (in Italian)

INSP

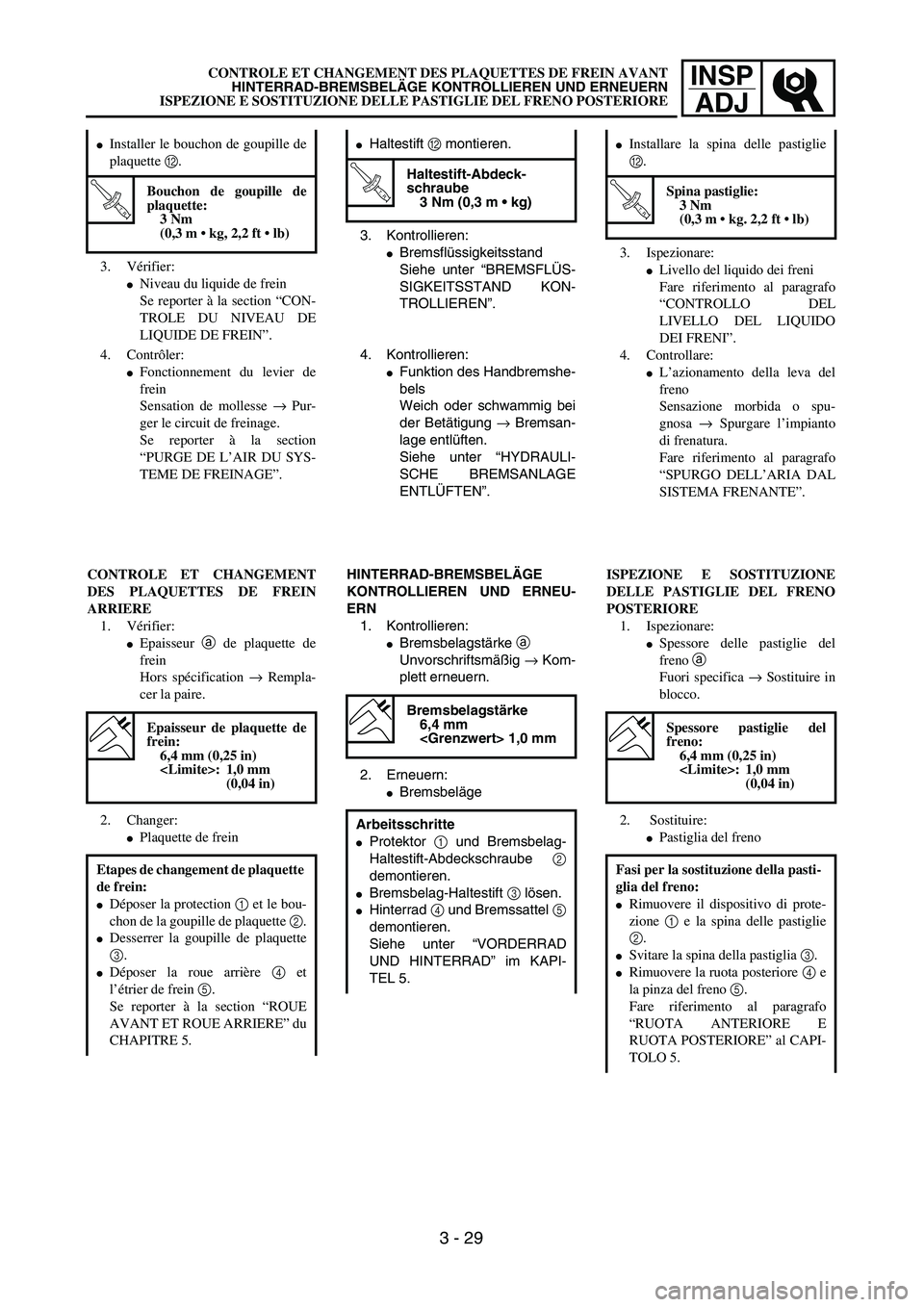

ADJCONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN AVANT
HINTERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
ISPEZIONE E SOSTITUZIONE DELLE PASTIGLIE DEL FRENO POSTERIORE
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN”.
Haltestift B montieren.
T R..
Haltestift-Abdeck-
schraube
3 Nm (0,3 m • kg)
4. Kontrollieren:
Funktion des Handbremshe-
bels
Weich oder schwammig bei
der Betätigung → Bremsan-
lage entlüften.
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN”.
HINTERRAD-BREMSBELÄGE
KONTROLLIEREN UND ERNEU-
ERN
1. Kontrollieren:
Bremsbelagstärke a
Unvorschriftsmäßig → Kom-
plett erneuern.
2. Erneuern:
Bremsbeläge
Bremsbelagstärke
6,4 mm
1,0 mm
Arbeitsschritte
Protektor 1 und Bremsbelag-
Haltestift-Abdeckschraube 2
demontieren.
Bremsbelag-Haltestift 3 lösen.
Hinterrad 4 und Bremssattel 5
demontieren.
Siehe unter “VORDERRAD
UND HINTERRAD” im KAPI-
TEL 5.
3. Vérifier:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DE
LIQUIDE DE FREIN”.
Installer le bouchon de goupille de
plaquette B.
T R..
Bouchon de goupille de
plaquette:
3 Nm
(0,3 m • kg, 2,2 ft • lb)
4. Contrôler:
Fonctionnement du levier de
frein
Sensation de mollesse → Pur-
ger le circuit de freinage.
Se reporter à la section
“PURGE DE L’AIR DU SYS-
TEME DE FREINAGE”.
CONTROLE ET CHANGEMENT
DES PLAQUETTES DE FREIN
ARRIERE
1. Vérifier:
Epaisseur a de plaquette de
frein
Hors spécification → Rempla-
cer la paire.
2. Changer:
Plaquette de frein
Epaisseur de plaquette de
frein:
6,4 mm (0,25 in)
: 1,0 mm
(0,04 in)
Etapes de changement de plaquette
de frein:
Déposer la protection 1 et le bou-
chon de la goupille de plaquette 2.
Desserrer la goupille de plaquette
3.
Déposer la roue arrière 4 et
l’étrier de frein 5.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” du
CHAPITRE 5.
3. Ispezionare:
Livello del liquido dei freni
Fare riferimento al paragrafo
“CONTROLLO DEL
LIVELLO DEL LIQUIDO
DEI FRENI”.
4. Controllare:
L’azionamento della leva del
freno
Sensazione morbida o spu-
gnosa → Spurgare l’impianto
di frenatura.
Fare riferimento al paragrafo
“SPURGO DELL’ARIA DAL
SISTEMA FRENANTE”.
Installare la spina delle pastiglie
B.
T R..
Spina pastiglie:
3 Nm
(0,3 m • kg. 2,2 ft • lb)
ISPEZIONE E SOSTITUZIONE
DELLE PASTIGLIE DEL FRENO
POSTERIORE
1. Ispezionare:
Spessore delle pastiglie del
freno a
Fuori specifica → Sostituire in
blocco.
2. Sostituire:
Pastiglia del freno
Spessore pastiglie del
freno:
6,4 mm (0,25 in)
: 1,0 mm
(0,04 in)
Fasi per la sostituzione della pasti-
glia del freno:
Rimuovere il dispositivo di prote-
zione 1 e la spina delle pastiglie
2.
Svitare la spina della pastiglia 3.
Rimuovere la ruota posteriore 4 e
la pinza del freno 5.
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
RUOTA POSTERIORE” al CAPI-
TOLO 5.
3 - 29

3 - 30
INSP
ADJ
REAR BRAKE PAD INSPECTION AND REPLACEMENT
Remove the pad pin 6 and brake pads 7.
Connect the transparent hose 8 to the
bleed screw 9 and place the suitable con-
tainer under its end.
Loosen the bleed screw and push the
brake caliper piston in.
CAUTION:
Do not reuse the drained brake fluid.
Tighten the bleed screw.
T R..
Bleed screw:
6 Nm (0.6 m • kg, 4.3 ft • lb)
Install the brake pad 0 and pad pin A.
NOTE:
Install the brake pads with their projec-
tions a into the brake caliper recesses b.
Temporarily tighten the pad pin at this
point.
Install the brake caliper B and rear wheel
C.
Refer to “FRONT WHEEL AND REAR
WHEEL” section in the CHAPTER 5.
Tighten the pad pin D.
T R..
Pad pin:
18 Nm (1.8 m • kg, 13 ft • lb)
Install the pad pin plug E and protector F.
T R..
Pad pin plug:
3 Nm (0.3 m • kg, 2.2 ft • lb)
Bolt (protector):
7 Nm (0.7 m • kg, 5.1 ft • lb)

INSP
ADJ
Haltestift 6 und Bremsbeläge
7 entfernen.
Durchsichtigen Kunststoff-
schlauch 8 fest auf Entlüf-
tungsschraube 9 aufstekken
und freies Schlauchende in Auf-
fangbehälter führen.
Entlüftungsschraube lockern
und den Bremskolben hinein-
drücken.
ACHTUNG:
Die abgelassene Bremsflüssig-
keit nicht wiederverwenden.
Entlüftungsschraube festzie-
hen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
Bremsbeläge 0 und Haltestift
A montieren.
HINWEIS:
Bremsbeläge mit deren Über-
ständen a in die Bremsschuh-
aussparungen b anbringen.
Den Haltestift provisorisch fest-
ziehen.
Bremssattel B und Hinterrad C
montieren. Siehe unter “VOR-
DERRAD UND HINTERRAD”
im KAPITEL 5.
Haltestift D festziehen.
T R..
Haltestift
18 Nm (1,8 m • kg)
Haltestift-Abdeckschraube E
und Protektor F montieren.
T R..
Haltestift-Abdeck-
schraube
3 Nm (0,3 m • kg)
Protektor-Schraube
7 Nm (0,7 m • kg)

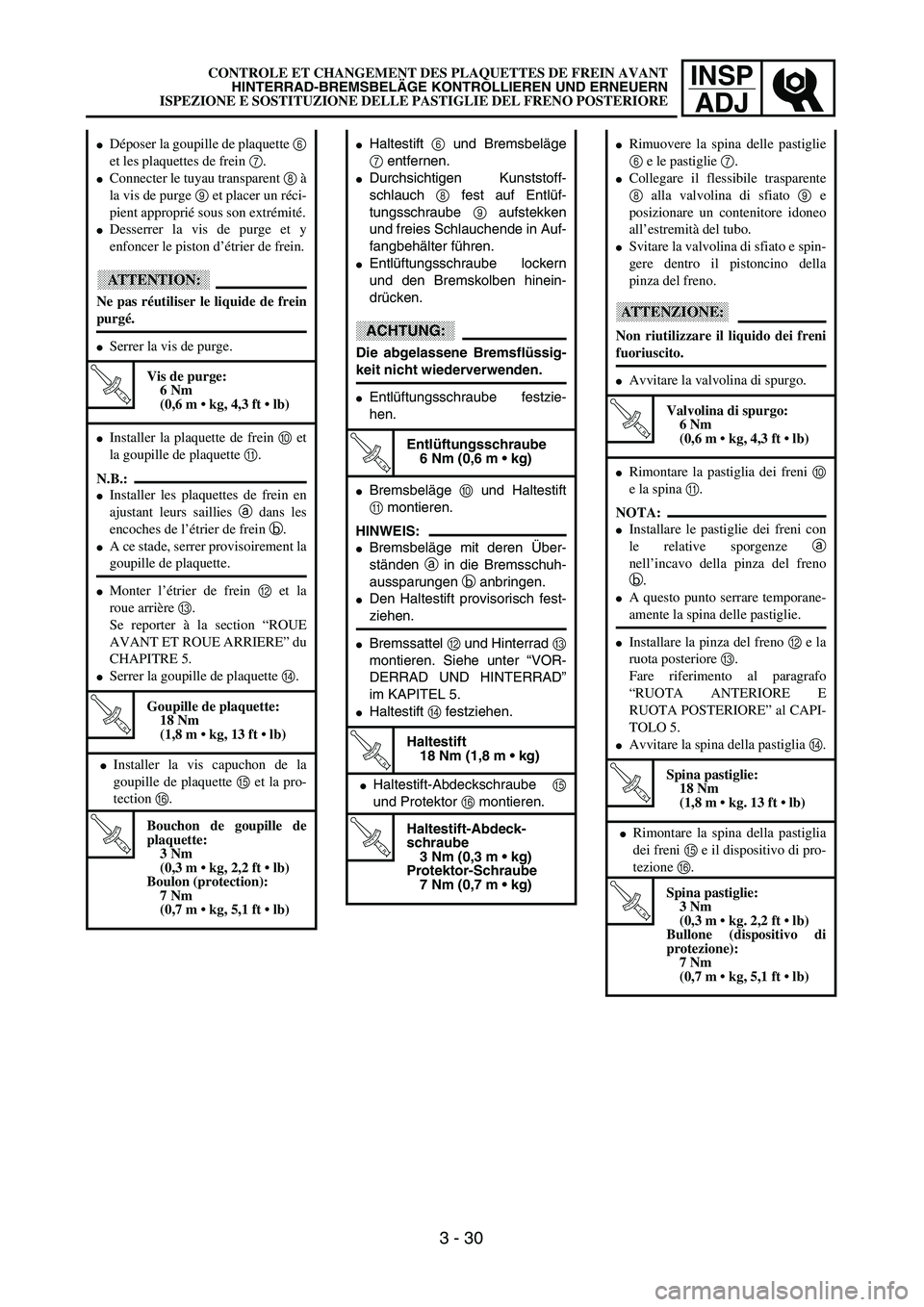

Déposer la goupille de plaquette 6
et les plaquettes de frein 7.
Connecter le tuyau transparent 8 à
la vis de purge 9 et placer un réci-
pient approprié sous son extrémité.
Desserrer la vis de purge et y
enfoncer le piston d’étrier de frein.
ATTENTION:
Ne pas réutiliser le liquide de frein
purgé.
Serrer la vis de purge.
T R..
Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
Installer la plaquette de frein 0 et
la goupille de plaquette A.
N.B.:
Installer les plaquettes de frein en
ajustant leurs saillies a dans les
encoches de l’étrier de frein b.
A ce stade, serrer provisoirement la
goupille de plaquette.
Monter l’étrier de frein B et la
roue arrière C.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” du
CHAPITRE 5.
Serrer la goupille de plaquette D.
T R..
Goupille de plaquette:
18 Nm
(1,8 m • kg, 13 ft • lb)
Installer la vis capuchon de la
goupille de plaquette E et la pro-
tection F.
T R..
Bouchon de goupille de
plaquette:
3 Nm
(0,3 m • kg, 2,2 ft • lb)
Boulon (protection):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
Rimuovere la spina delle pastiglie
6 e le pastiglie 7.
Collegare il flessibile trasparente
8 alla valvolina di sfiato 9 e
posizionare un contenitore idoneo
all’estremità del tubo.
Svitare la valvolina di sfiato e spin-
gere dentro il pistoncino della
pinza del freno.
ATTENZIONE:
Non riutilizzare il liquido dei freni
fuoriuscito.
Avvitare la valvolina di spurgo.
T R..
Valvolina di spurgo:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
Rimontare la pastiglia dei freni 0
e la spina A.
NOTA:
Installare le pastiglie dei freni con
le relative sporgenze a
nell’incavo della pinza del freno
b.
A questo punto serrare temporane-
amente la spina delle pastiglie.
Installare la pinza del freno B e la
ruota posteriore C.
Fare riferimento al paragrafo
“RUOTA ANTERIORE E
RUOTA POSTERIORE” al CAPI-
TOLO 5.
Avvitare la spina della pastiglia D.
T R..
Spina pastiglie:
18 Nm
(1,8 m • kg. 13 ft • lb)
Rimontare la spina della pastiglia
dei freni E e il dispositivo di pro-
tezione F.
T R..
Spina pastiglie:
3 Nm
(0,3 m • kg. 2,2 ft • lb)
Bullone (dispositivo di
protezione):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
3 - 30
CONTROLE ET CHANGEMENT DES PLAQUETTES DE FREIN AVANT
HINTERRAD-BREMSBELÄGE KONTROLLIEREN UND ERNEUERN
ISPEZIONE E SOSTITUZIONE DELLE PASTIGLIE DEL FRENO POSTERIORE

3 - 31
INSP

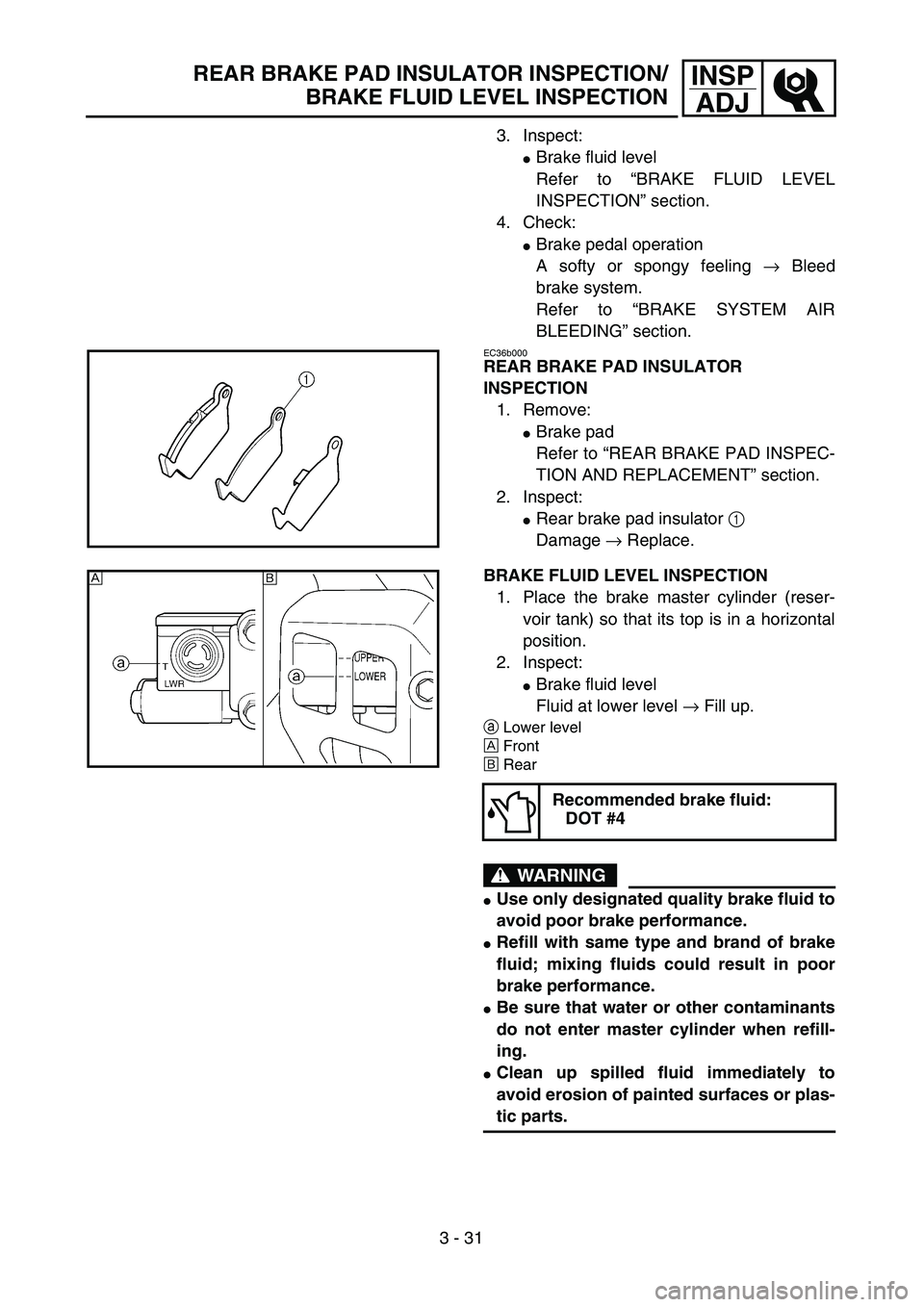

ADJREAR BRAKE PAD INSULATOR INSPECTION/
BRAKE FLUID LEVEL INSPECTION
3. Inspect:
Brake fluid level
Refer to “BRAKE FLUID LEVEL
INSPECTION” section.
4. Check:
Brake pedal operation
A softy or spongy feeling → Bleed
brake system.
Refer to “BRAKE SYSTEM AIR
BLEEDING” section.
EC36b000
REAR BRAKE PAD INSULATOR
INSPECTION
1. Remove:
Brake pad
Refer to “REAR BRAKE PAD INSPEC-
TION AND REPLACEMENT” section.
2. Inspect:
Rear brake pad insulator 1
Damage → Replace.
BRAKE FLUID LEVEL INSPECTION
1. Place the brake master cylinder (reser-
voir tank) so that its top is in a horizontal
position.
2. Inspect:
Brake fluid level
Fluid at lower level → Fill up.
aLower level
ÅFront
ıRear
WARNING
Use only designated quality brake fluid to
avoid poor brake performance.
Refill with same type and brand of brake
fluid; mixing fluids could result in poor
brake performance.
Be sure that water or other contaminants
do not enter master cylinder when refill-
ing.
Clean up spilled fluid immediately to
avoid erosion of painted surfaces or plas-
tic parts.
Recommended brake fluid:
DOT #4
Å
ı

INSP
ADJ

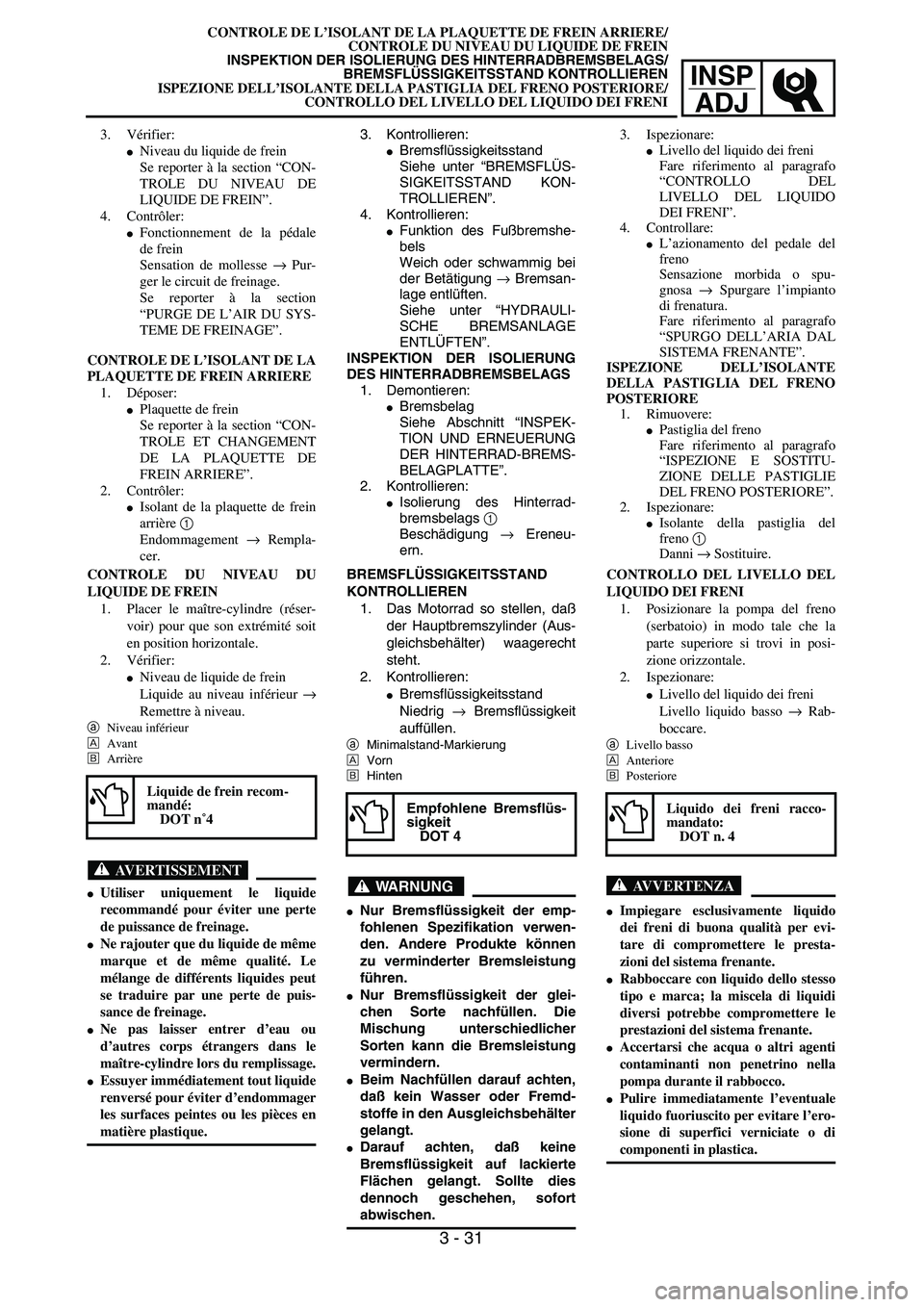

CONTROLE DE L’ISOLANT DE LA PLAQUETTE DE FREIN ARRIERE/
CONTROLE DU NIVEAU DU LIQUIDE DE FREIN
INSPEKTION DER ISOLIERUNG DES HINTERRADBREMSBELAGS/
BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN
ISPEZIONE DELL’ISOLANTE DELLA PASTIGLIA DEL FRENO POSTERIORE/
CONTROLLO DEL LIVELLO DEL LIQUIDO DEI FRENI
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN”.
4. Kontrollieren:
Funktion des Fußbremshe-
bels
Weich oder schwammig bei
der Betätigung → Bremsan-
lage entlüften.
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN”.
INSPEKTION DER ISOLIERUNG
DES HINTERRADBREMSBELAGS
1. Demontieren:
Bremsbelag
Siehe Abschnitt “INSPEK-
TION UND ERNEUERUNG
DER HINTERRAD-BREMS-
BELAGPLATTE”.
2. Kontrollieren:
Isolierung des Hinterrad-
bremsbelags 1
Beschädigung → Ereneu-
ern.
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Das Motorrad so stellen, daß
der Hauptbremszylinder (Aus-
gleichsbehälter) waagerecht
steht.
2. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig → Bremsflüssigkeit
auffüllen.
aMinimalstand-Markierung
ÅVorn
ıHinten
WARNUNG
Nur Bremsflüssigkeit der emp-
fohlenen Spezifikation verwen-
den. Andere Produkte können
zu verminderter Bremsleistung
führen.
Nur Bremsflüssigkeit der glei-
chen Sorte nachfüllen. Die
Mischung unterschiedlicher
Sorten kann die Bremsleistung
vermindern.
Beim Nachfüllen darauf achten,
daß kein Wasser oder Fremd-
stoffe in den Ausgleichsbehälter
gelangt.
Darauf achten, daß keine
Bremsflüssigkeit auf lackierte
Flächen gelangt. Sollte dies
dennoch geschehen, sofort
abwischen.
Empfohlene Bremsflüs-
sigkeit
DOT 4
3. Vérifier:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DE
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement de la pédale
de frein
Sensation de mollesse → Pur-
ger le circuit de freinage.
Se reporter à la section
“PURGE DE L’AIR DU SYS-
TEME DE FREINAGE”.
CONTROLE DE L’ISOLANT DE LA
PLAQUETTE DE FREIN ARRIERE
1. Déposer:
Plaquette de frein
Se reporter à la section “CON-
TROLE ET CHANGEMENT
DE LA PLAQUETTE DE
FREIN ARRIERE”.
2. Contrôler:
Isolant de la plaquette de frein
arrière 1
Endommagement → Rempla-
cer.
CONTROLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre (réser-
voir) pour que son extrémité soit
en position horizontale.
2. Vérifier:
Niveau de liquide de frein
Liquide au niveau inférieur →
Remettre à niveau.
aNiveau inférieur
ÅAvant
ıArrière
AVERTISSEMENT
Utiliser uniquement le liquide
recommandé pour éviter une perte
de puissance de freinage.
Ne rajouter que du liquide de même
marque et de même qualité. Le
mélange de différents liquides peut
se traduire par une perte de puis-
sance de freinage.
Ne pas laisser entrer d’eau ou
d’autres corps étrangers dans le
maître-cylindre lors du remplissage.
Essuyer immédiatement tout liquide
renversé pour éviter d’endommager
les surfaces peintes ou les pièces en
matière plastique.
Liquide de frein recom-
mandé:
DOT n˚4
3. Ispezionare:Livello del liquido dei freni
Fare riferimento al paragrafo
“CONTROLLO DEL
LIVELLO DEL LIQUIDO
DEI FRENI”.
4. Controllare:
L’azionamento del pedale del
freno
Sensazione morbida o spu-
gnosa → Spurgare l’impianto
di frenatura.
Fare riferimento al paragrafo
“SPURGO DELL’ARIA DAL
SISTEMA FRENANTE”.
ISPEZIONE DELL’ISOLANTE
DELLA PASTIGLIA DEL FRENO
POSTERIORE
1. Rimuovere:
Pastiglia del freno
Fare riferimento al paragrafo
“ISPEZIONE E SOSTITU-
ZIONE DELLE PASTIGLIE
DEL FRENO POSTERIORE”.
2. Ispezionare:
Isolante della pastiglia del
freno 1
Danni → Sostituire.
CONTROLLO DEL LIVELLO DEL
LIQUIDO DEI FRENI
1. Posizionare la pompa del freno
(serbatoio) in modo tale che la
parte superiore si trovi in posi-
zione orizzontale.
2. Ispezionare:
Livello del liquido dei freni
Livello liquido basso → Rab-
boccare.
aLivello basso
ÅAnteriore
ıPosteriore
AVVERTENZA
Impiegare esclusivamente liquido
dei freni di buona qualità per evi-
tare di compromettere le presta-
zioni del sistema frenante.
Rabboccare con liquido dello stesso
tipo e marca; la miscela di liquidi
diversi potrebbe compromettere le
prestazioni del sistema frenante.
Accertarsi che acqua o altri agenti
contaminanti non penetrino nella
pompa durante il rabbocco.
Pulire immediatamente l’eventuale
liquido fuoriuscito per evitare l’ero-
sione di superfici verniciate o di
componenti in plastica.
Liquido dei freni racco-
mandato:
DOT n. 4
3 - 31

3 - 32
INSP
ADJ

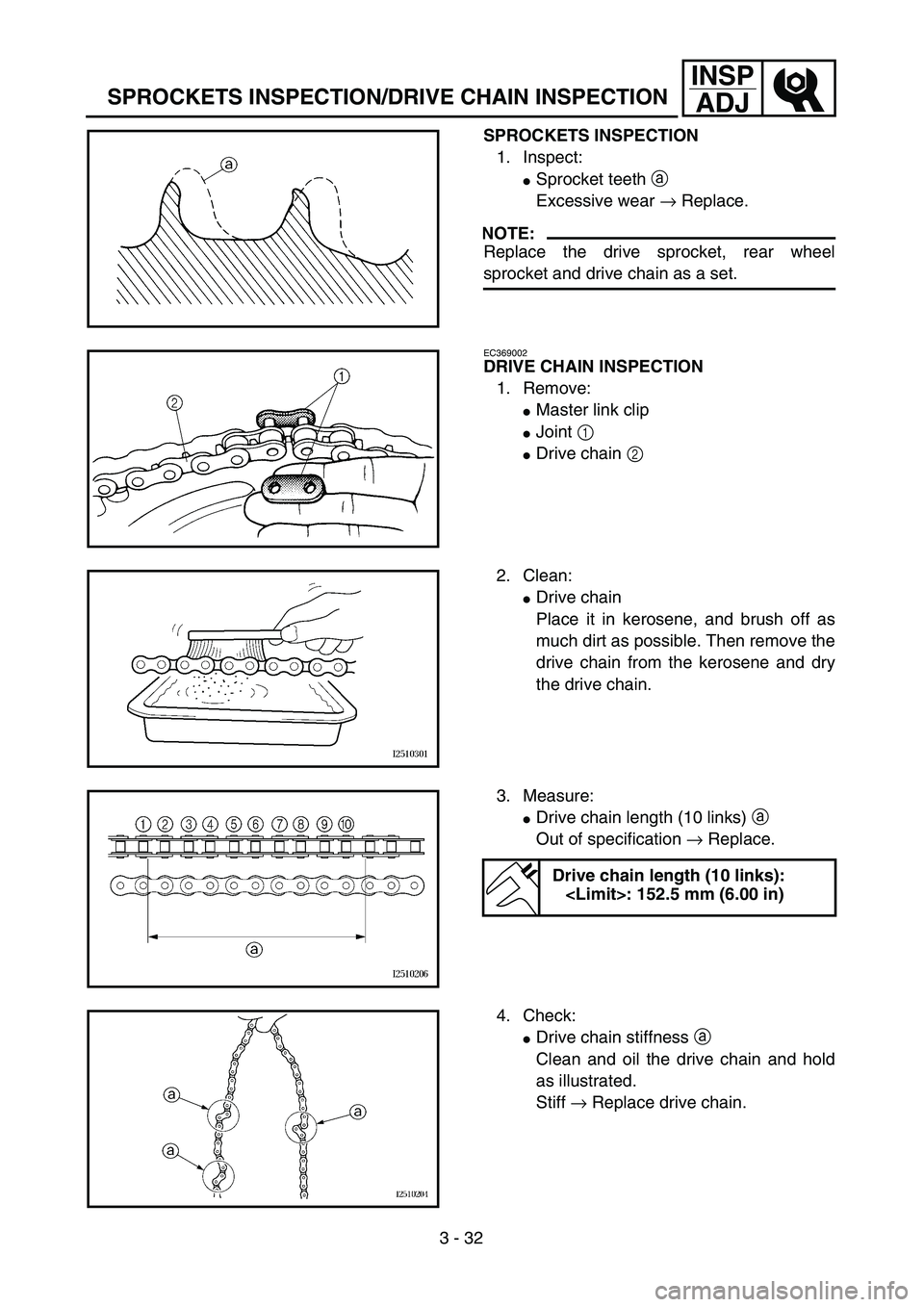

SPROCKETS INSPECTION/DRIVE CHAIN INSPECTION
SPROCKETS INSPECTION
1. Inspect:
Sprocket teeth a
Excessive wear → Replace.
NOTE:
Replace the drive sprocket, rear wheel
sprocket and drive chain as a set.
EC369002
DRIVE CHAIN INSPECTION
1. Remove:
Master link clip
Joint 1
Drive chain 2
2. Clean:
Drive chain
Place it in kerosene, and brush off as
much dirt as possible. Then remove the
drive chain from the kerosene and dry
the drive chain.
3. Measure:
Drive chain length (10 links) a
Out of specification → Replace.
Drive chain length (10 links):
: 152.5 mm (6.00 in)
4. Check:
Drive chain stiffness a
Clean and oil the drive chain and hold
as illustrated.
Stiff → Replace drive chain.

INSP

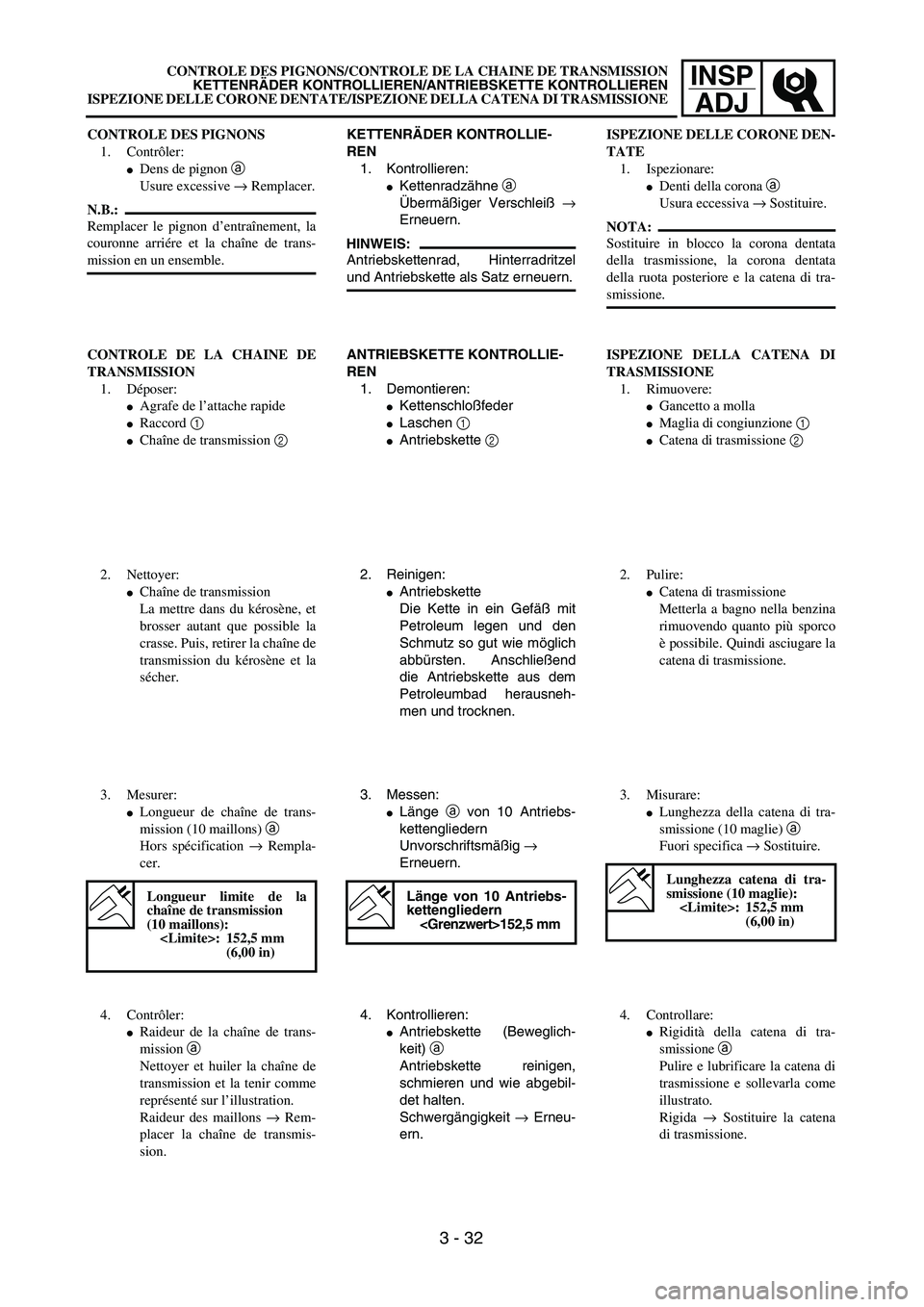

ADJCONTROLE DES PIGNONS/CONTROLE DE LA CHAINE DE TRANSMISSION
KETTENRÄDER KONTROLLIEREN/ANTRIEBSKETTE KONTROLLIEREN
ISPEZIONE DELLE CORONE DENTATE/ISPEZIONE DELLA CATENA DI TRASMISSIONE
KETTENRÄDER KONTROLLIE-
REN
1. Kontrollieren:
Kettenradzähne a
Übermäßiger Verschleiß →
Erneuern.
HINWEIS:
Antriebskettenrad, Hinterradritzel
und Antriebskette als Satz erneuern.
ANTRIEBSKETTE KONTROLLIE-
REN
1. Demontieren:
Kettenschloßfeder
Laschen 1
Antriebskette 2
2. Reinigen:
Antriebskette
Die Kette in ein Gefäß mit
Petroleum legen und den
Schmutz so gut wie möglich
abbürsten. Anschließend
die Antriebskette aus dem
Petroleumbad herausneh-
men und trocknen.
3. Messen:
Länge a von 10 Antriebs-
kettengliedern
Unvorschriftsmäßig →
Erneuern.
Länge von 10 Antriebs-
kettengliedern
152,5 mm
4. Kontrollieren:
Antriebskette (Beweglich-
keit) a
Antriebskette reinigen,
schmieren und wie abgebil-
det halten.
Schwergängigkeit → Erneu-
ern. CONTROLE DES PIGNONS
1. Contrôler:
Dens de pignon a
Usure excessive → Remplacer.
N.B.:
Remplacer le pignon d’entraînement, la
couronne arriére et la chaîne de trans-
mission en un ensemble.
CONTROLE DE LA CHAINE DE
TRANSMISSION
1. Déposer:
Agrafe de l’attache rapide
Raccord 1
Chaîne de transmission 2
2. Nettoyer:
Chaîne de transmission
La mettre dans du kérosène, et
brosser autant que possible la
crasse. Puis, retirer la chaîne de
transmission du kérosène et la
sécher.
3. Mesurer:
Longueur de chaîne de trans-
mission (10 maillons) a
Hors spécification → Rempla-
cer.
Longueur limite de la
chaîne de transmission
(10 maillons):
: 152,5 mm
(6,00 in)
4. Contrôler:
Raideur de la chaîne de trans-
mission a
Nettoyer et huiler la chaîne de
transmission et la tenir comme
représenté sur l’illustration.
Raideur des maillons → Rem-
placer la chaîne de transmis-
sion.ISPEZIONE DELLE CORONE DEN-
TATE
1. Ispezionare:
Denti della corona a
Usura eccessiva → Sostituire.
NOTA:
Sostituire in blocco la corona dentata
della trasmissione, la corona dentata
della ruota posteriore e la catena di tra-
smissione.
ISPEZIONE DELLA CATENA DI
TRASMISSIONE
1. Rimuovere:
Gancetto a molla
Maglia di congiunzione 1
Catena di trasmissione 2
2. Pulire:
Catena di trasmissione
Metterla a bagno nella benzina
rimuovendo quanto più sporco
è possibile. Quindi asciugare la
catena di trasmissione.
3. Misurare:
Lunghezza della catena di tra-
smissione (10 maglie) a
Fuori specifica → Sostituire.
Lunghezza catena di tra-
smissione (10 maglie):
: 152,5 mm
(6,00 in)
4. Controllare:
Rigidità della catena di tra-
smissione a
Pulire e lubrificare la catena di
trasmissione e sollevarla come
illustrato.
Rigida → Sostituire la catena
di trasmissione.
3 - 32

3 - 33
INSP
ADJ
DRIVE CHAIN SLACK ADJUSTMENT
5. Install:
Drive chain 1
Joint 2
Master link clip 3
CAUTION:
Be sure to install the master link clip to the
direction as shown.
aTurning direction
6. Lubricate:
Drive chain
Drive chain lubricant:
SAE 10W-30 motor oil or suit-
able chain lubricants
EC36A060
DRIVE CHAIN SLACK ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Check:
Drive chain slack a
Above the seal guard installation bolt.
Out of specification → Adjust.
NOTE:
Before checking and/or adjusting, rotate the
rear wheel through several revolutions and
check the slack several times to find the tight-
est point. Check and/or adjust the drive chain
slack with the rear wheel in this “tight chain”
position.
Drive chain slack:
40 ~ 50 mm (1.6 ~ 2.0 in)

INSP

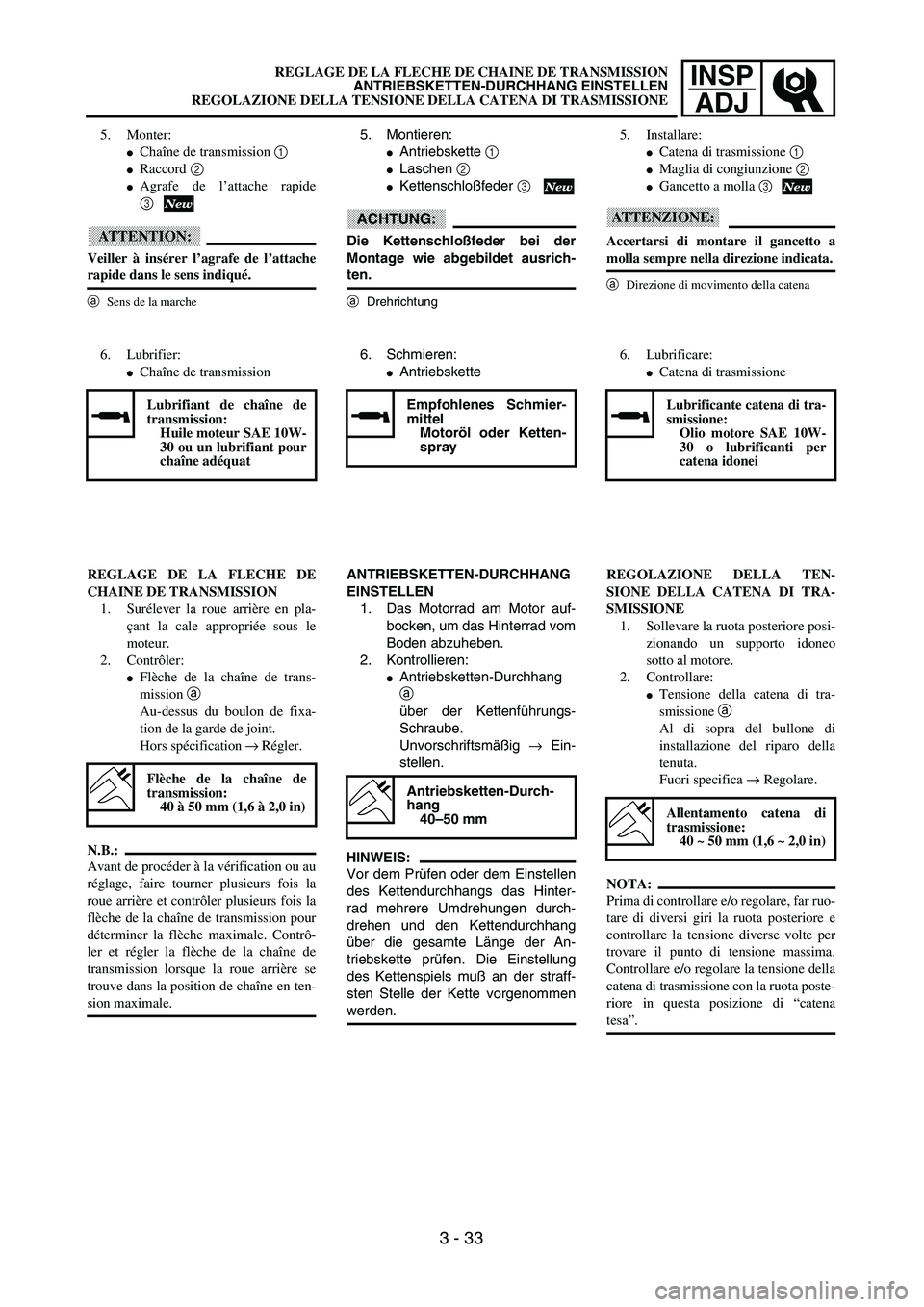

ADJREGLAGE DE LA FLECHE DE CHAINE DE TRANSMISSION
ANTRIEBSKETTEN-DURCHHANG EINSTELLEN
REGOLAZIONE DELLA TENSIONE DELLA CATENA DI TRASMISSIONE
5. Montieren:
Antriebskette 1
Laschen 2
Kettenschloßfeder 3
ACHTUNG:
Die Kettenschloßfeder bei der
Montage wie abgebildet ausrich-
ten.
aDrehrichtung
6. Schmieren:
Antriebskette
Empfohlenes Schmier-
mittel
Motoröl oder Ketten-
spray
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad am Motor auf-
bocken, um das Hinterrad vom
Boden abzuheben.
2. Kontrollieren:
Antriebsketten-Durchhang
a
über der Kettenführungs-
Schraube.
Unvorschriftsmäßig → Ein-
stellen.
HINWEIS:
Vor dem Prüfen oder dem Einstellen
des Kettendurchhangs das Hinter-
rad mehrere Umdrehungen durch-
drehen und den Kettendurchhang
über die gesamte Länge der An-
triebskette prüfen. Die Einstellung
des Kettenspiels muß an der straff-
sten Stelle der Kette vorgenommen
werden.
Antriebsketten-Durch-
hang
40–50 mm
5. Monter:
Chaîne de transmission 1
Raccord 2
Agrafe de l’attache rapide
3
ATTENTION:
Veiller à insérer l’agrafe de l’attache
rapide dans le sens indiqué.
aSens de la marche
6. Lubrifier:
Chaîne de transmission
Lubrifiant de chaîne de
transmission:
Huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
REGLAGE DE LA FLECHE DE
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en pla-
çant la cale appropriée sous le
moteur.
2. Contrôler:
Flèche de la chaîne de trans-
mission a
Au-dessus du boulon de fixa-
tion de la garde de joint.
Hors spécification → Régler.
N.B.:
Avant de procéder à la vérification ou au
réglage, faire tourner plusieurs fois la
roue arrière et contrôler plusieurs fois la
flèche de la chaîne de transmission pour
déterminer la flèche maximale. Contrô-
ler et régler la flèche de la chaîne de
transmission lorsque la roue arrière se
trouve dans la position de chaîne en ten-
sion maximale.
Flèche de la chaîne de
transmission:
40 à 50 mm (1,6 à 2,0 in)
5. Installare:
Catena di trasmissione 1
Maglia di congiunzione 2
Gancetto a molla 3
ATTENZIONE:
Accertarsi di montare il gancetto a
molla sempre nella direzione indicata.
aDirezione di movimento della catena
6. Lubrificare:
Catena di trasmissione
Lubrificante catena di tra-
smissione:
Olio motore SAE 10W-
30 o lubrificanti per
catena idonei
REGOLAZIONE DELLA TEN-
SIONE DELLA CATENA DI TRA-
SMISSIONE
1. Sollevare la ruota posteriore posi-
zionando un supporto idoneo
sotto al motore.
2. Controllare:
Tensione della catena di tra-
smissione a
Al di sopra del bullone di
installazione del riparo della
tenuta.
Fuori specifica → Regolare.
NOTA:
Prima di controllare e/o regolare, far ruo-
tare di diversi giri la ruota posteriore e
controllare la tensione diverse volte per
trovare il punto di tensione massima.
Controllare e/o regolare la tensione della
catena di trasmissione con la ruota poste-
riore in questa posizione di “catena
tesa”.
Allentamento catena di
trasmissione:
40 ~ 50 mm (1,6 ~ 2,0 in)
3 - 33

3 - 34
INSP
ADJ
FRONT FORK INSPECTION
3. Adjust:
Drive chain slack
Drive chain slack adjustment steps:
Loosen the axle nut 1 and locknuts 2.
Adjust the drive chain slack by turning the
adjusters 3.
To tighten → Turn the adjuster 3 coun-
terclockwise.
To loosen → Turn the adjuster 3 clock-
wise and push wheel forward.
Turn each adjuster exactly the same
amount to maintain correct axle alignment.
(There are marks a on each side of the
drive chain puller alignment.)
NOTE:
Turn the adjuster so that the drive chain is in
line with the sprocket, as viewed from the
rear.
CAUTION:
Too small drive chain slack will overload
the engine and other vital parts; keep the
slack within the specified limits.
Tighten the axle nut while pushing down
the drive chain.
T R..
Axle nut:
125 Nm (12.5 m • kg, 90 ft • lb)
Tighten the locknuts.
EC36C000
FRONT FORK INSPECTION
1. Inspect:
Front fork smooth action
Operate the front brake and stroke the
front fork.
Unsmooth action/oil leakage → Repair
or replace.
