YAMAHA YZ250F 2002 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2002, Model line: YZ250F, Model: YAMAHA YZ250F 2002Pages: 666, PDF Dimensioni: 39.45 MB

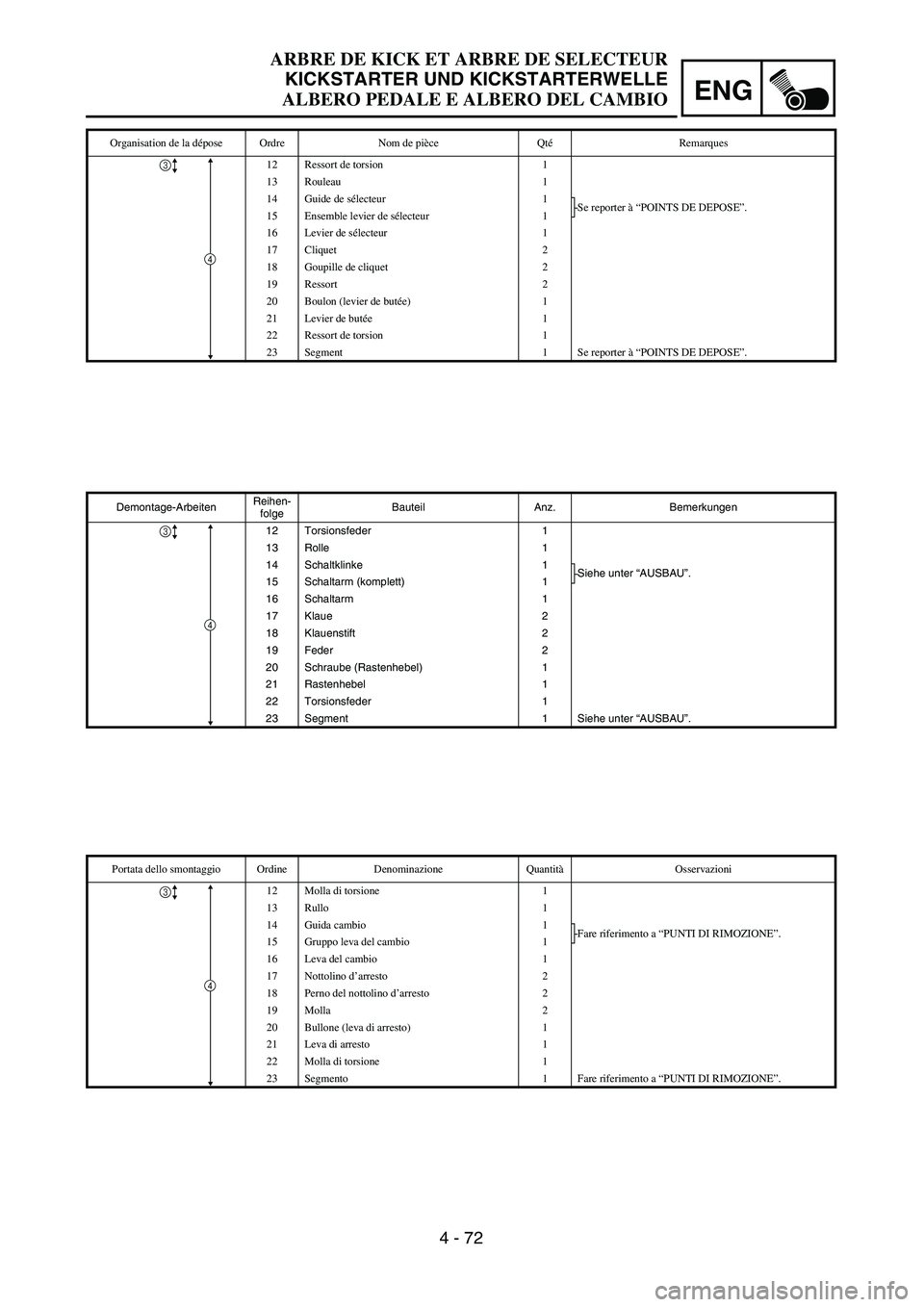

Page 401 of 666
4 - 72
ENG
ARBRE DE KICK ET ARBRE DE SELECTEUR
KICKSTARTER UND KICKSTARTERWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
12 Torsionsfeder 1
13 Rolle 1
14 Schaltklinke 1
Siehe unter “AUSBAU”.
15 Schaltarm (komplett) 1
16 Schaltarm 1
17 Klaue 2
18 Klauenstift 2
19 Feder 2
20 Schraube (Rastenhebel) 1
21 Rastenhebel 1
22 Torsionsfeder 1
23 Segment 1 Siehe unter “AUSBAU”.
4
3
Organisation de la dépose Ordre Nom de pièce QtéRemarques
12 Ressort de torsion 1
13 Rouleau 1
14 Guide de sélecteur 1
Se reporter à “POINTS DE DEPOSE”.
15 Ensemble levier de sélecteur 1
16 Levier de sélecteur 1
17 Cliquet 2
18 Goupille de cliquet 2
19 Ressort 2
20 Boulon (levier de butée) 1
21 Levier de butée1
22 Ressort de torsion 1
23 Segment 1 Se reporter à “POINTS DE DEPOSE”.
3
4
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
12 Molla di torsione 1
13 Rullo 1
14 Guida cambio 1
Fare riferimento a “PUNTI DI RIMOZIONE”.
15 Gruppo leva del cambio 1
16 Leva del cambio 1
17 Nottolino d’arresto 2
18 Perno del nottolino d’arresto 2
19 Molla 2
20 Bullone (leva di arresto) 1
21 Leva di arresto 1
22 Molla di torsione 1
23 Segmento 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
4
3

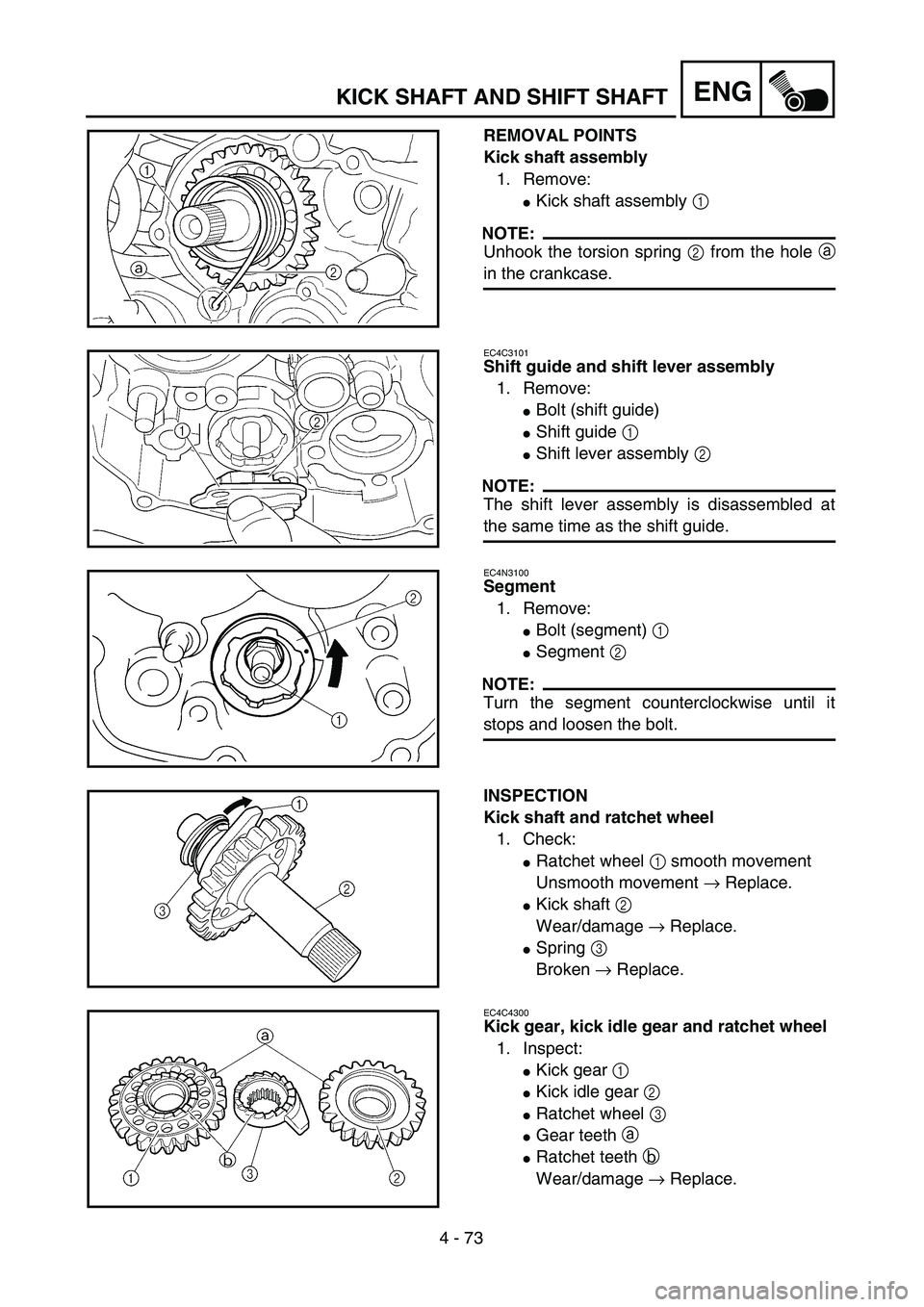

Page 402 of 666
4 - 73
ENGKICK SHAFT AND SHIFT SHAFT
REMOVAL POINTS
Kick shaft assembly
1. Remove:
Kick shaft assembly 1
NOTE:
Unhook the torsion spring 2 from the hole a
in the crankcase.
EC4C3101
Shift guide and shift lever assembly
1. Remove:
Bolt (shift guide)
Shift guide 1
Shift lever assembly 2
NOTE:
The shift lever assembly is disassembled at
the same time as the shift guide.
EC4N3100
Segment
1. Remove:
Bolt (segment) 1
Segment 2
NOTE:
Turn the segment counterclockwise until it
stops and loosen the bolt.
INSPECTION
Kick shaft and ratchet wheel
1. Check:
Ratchet wheel 1 smooth movement
Unsmooth movement → Replace.
Kick shaft 2
Wear/damage → Replace.
Spring 3
Broken → Replace.
EC4C4300
Kick gear, kick idle gear and ratchet wheel
1. Inspect:
Kick gear 1
Kick idle gear 2
Ratchet wheel 3
Gear teeth a
Ratchet teeth b
Wear/damage → Replace.

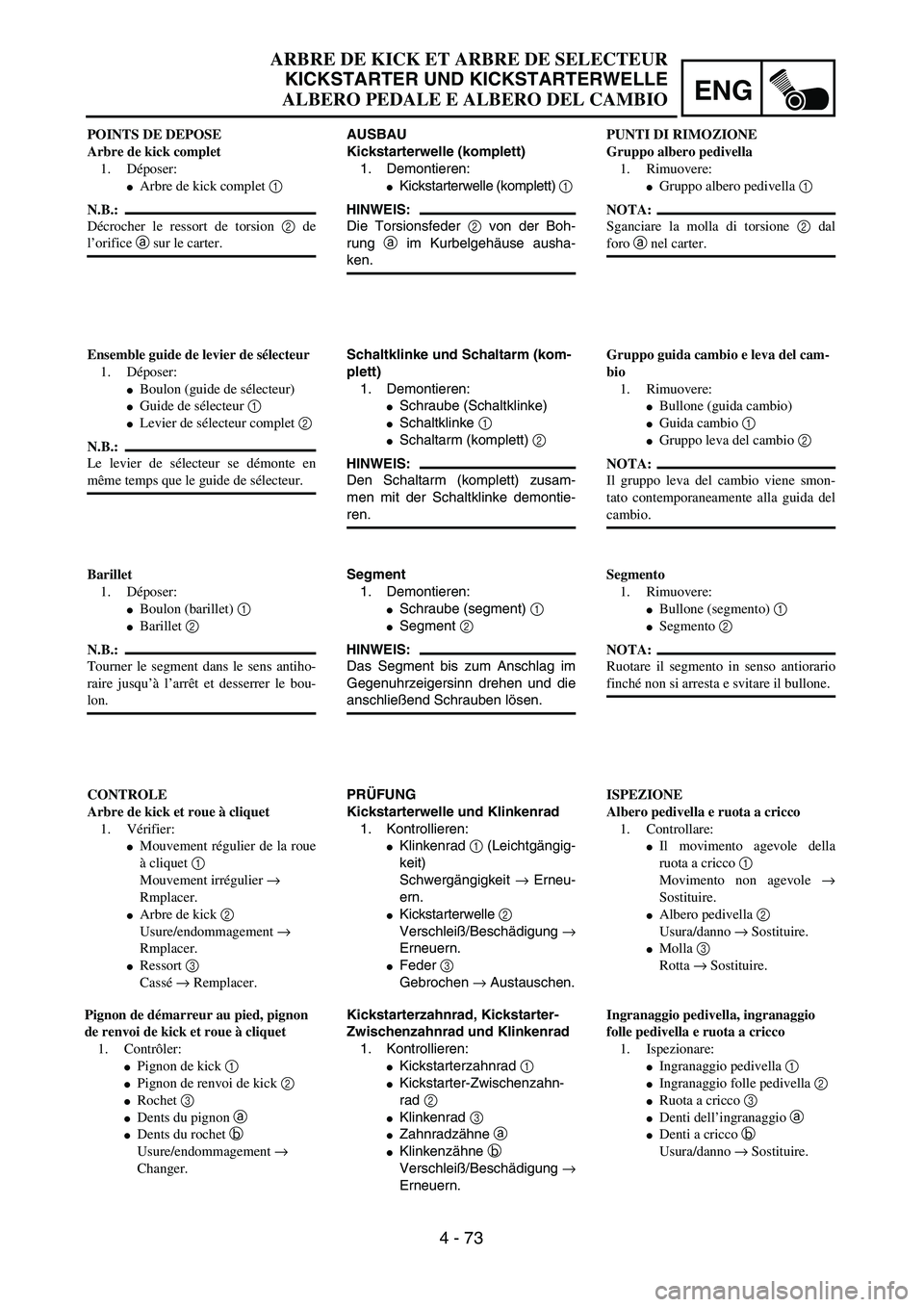

Page 403 of 666
ENG
4 - 73
ARBRE DE KICK ET ARBRE DE SELECTEUR
KICKSTARTER UND KICKSTARTERWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO
AUSBAU
Kickstarterwelle (komplett)
1. Demontieren:
Kickstarterwelle (komplett) 1
HINWEIS:
Die Torsionsfeder 2 von der Boh-
rung a im Kurbelgehäuse ausha-
ken.
Schaltklinke und Schaltarm (kom-
plett)
1. Demontieren:
Schraube (Schaltklinke)
Schaltklinke 1
Schaltarm (komplett) 2
HINWEIS:
Den Schaltarm (komplett) zusam-
men mit der Schaltklinke demontie-
ren.
Segment
1. Demontieren:
Schraube (segment) 1
Segment 2
HINWEIS:
Das Segment bis zum Anschlag im
Gegenuhrzeigersinn drehen und die
anschließend Schrauben lösen.
PRÜFUNG
Kickstarterwelle und Klinkenrad
1. Kontrollieren:
Klinkenrad 1 (Leichtgängig-
keit)
Schwergängigkeit → Erneu-
ern.
Kickstarterwelle 2
Verschleiß/Beschädigung →
Erneuern.
Feder 3
Gebrochen → Austauschen.
Kickstarterzahnrad, Kickstarter-
Zwischenzahnrad und Klinkenrad
1. Kontrollieren:
Kickstarterzahnrad 1
Kickstarter-Zwischenzahn-
rad 2
Klinkenrad 3
Zahnradzähne a
Klinkenzähne b
Verschleiß/Beschädigung →
Erneuern. POINTS DE DEPOSE
Arbre de kick complet
1. Déposer:
Arbre de kick complet 1
N.B.:
Décrocher le ressort de torsion 2 de
l’orifice a sur le carter.
Ensemble guide de levier de sélecteur
1. Déposer:
Boulon (guide de sélecteur)
Guide de sélecteur 1
Levier de sélecteur complet 2
N.B.:
Le levier de sélecteur se démonte en
même temps que le guide de sélecteur.
Barillet
1. Déposer:
Boulon (barillet) 1
Barillet 2
N.B.:
Tourner le segment dans le sens antiho-
raire jusqu’à l’arrêt et desserrer le bou-
lon.
CONTROLE
Arbre de kick et roue à cliquet
1. Vérifier:
Mouvement régulier de la roue
à cliquet 1
Mouvement irrégulier →
Rmplacer.
Arbre de kick 2
Usure/endommagement →
Rmplacer.
Ressort 3
Cassé → Remplacer.
Pignon de démarreur au pied, pignon
de renvoi de kick et roue à cliquet
1. Contrôler:
Pignon de kick 1
Pignon de renvoi de kick 2
Rochet 3
Dents du pignon a
Dents du rochet b
Usure/endommagement →
Changer.PUNTI DI RIMOZIONE
Gruppo albero pedivella
1. Rimuovere:
Gruppo albero pedivella 1
NOTA:
Sganciare la molla di torsione 2 dal
foro a nel carter.
Gruppo guida cambio e leva del cam-
bio
1. Rimuovere:
Bullone (guida cambio)
Guida cambio 1
Gruppo leva del cambio 2
NOTA:
Il gruppo leva del cambio viene smon-
tato contemporaneamente alla guida del
cambio.
Segmento
1. Rimuovere:
Bullone (segmento) 1
Segmento 2
NOTA:
Ruotare il segmento in senso antiorario
finché non si arresta e svitare il bullone.
ISPEZIONE
Albero pedivella e ruota a cricco
1. Controllare:
Il movimento agevole della
ruota a cricco 1
Movimento non agevole →
Sostituire.
Albero pedivella 2
Usura/danno → Sostituire.
Molla 3
Rotta → Sostituire.
Ingranaggio pedivella, ingranaggio
folle pedivella e ruota a cricco
1. Ispezionare:
Ingranaggio pedivella 1
Ingranaggio folle pedivella 2
Ruota a cricco 3
Denti dell’ingranaggio a
Denti a cricco b
Usura/danno → Sostituire.

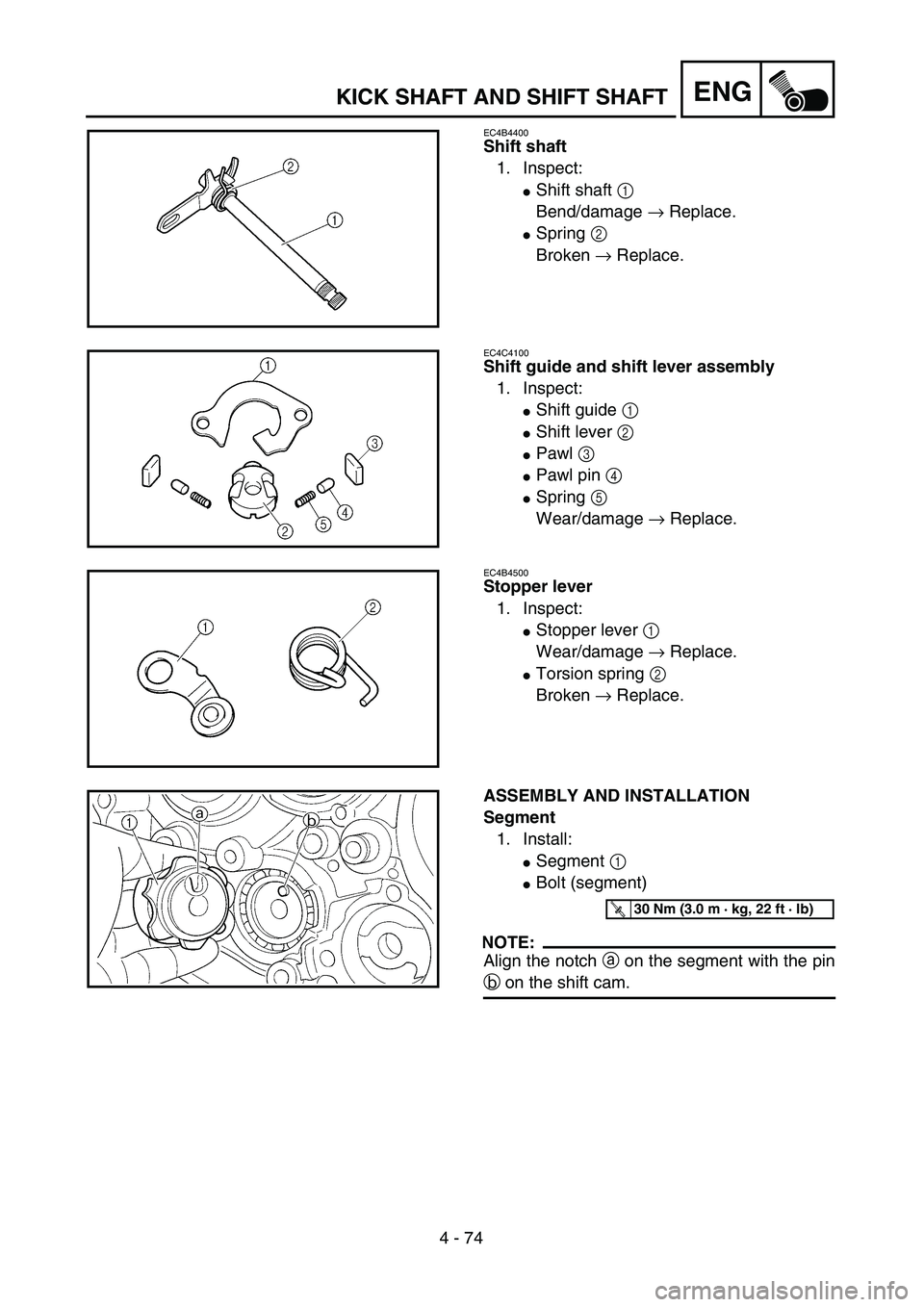

Page 404 of 666
4 - 74
ENGKICK SHAFT AND SHIFT SHAFT
EC4B4400
Shift shaft
1. Inspect:
Shift shaft 1
Bend/damage → Replace.
Spring 2
Broken → Replace.
EC4C4100
Shift guide and shift lever assembly
1. Inspect:
Shift guide 1
Shift lever 2
Pawl 3
Pawl pin 4
Spring 5
Wear/damage → Replace.
EC4B4500
Stopper lever
1. Inspect:
Stopper lever 1
Wear/damage → Replace.
Torsion spring 2
Broken → Replace.
ASSEMBLY AND INSTALLATION
Segment
1. Install:
Segment 1
Bolt (segment)
NOTE:
Align the notch a on the segment with the pin
b on the shift cam.
T R..30 Nm (3.0 m · kg, 22 ft · lb)

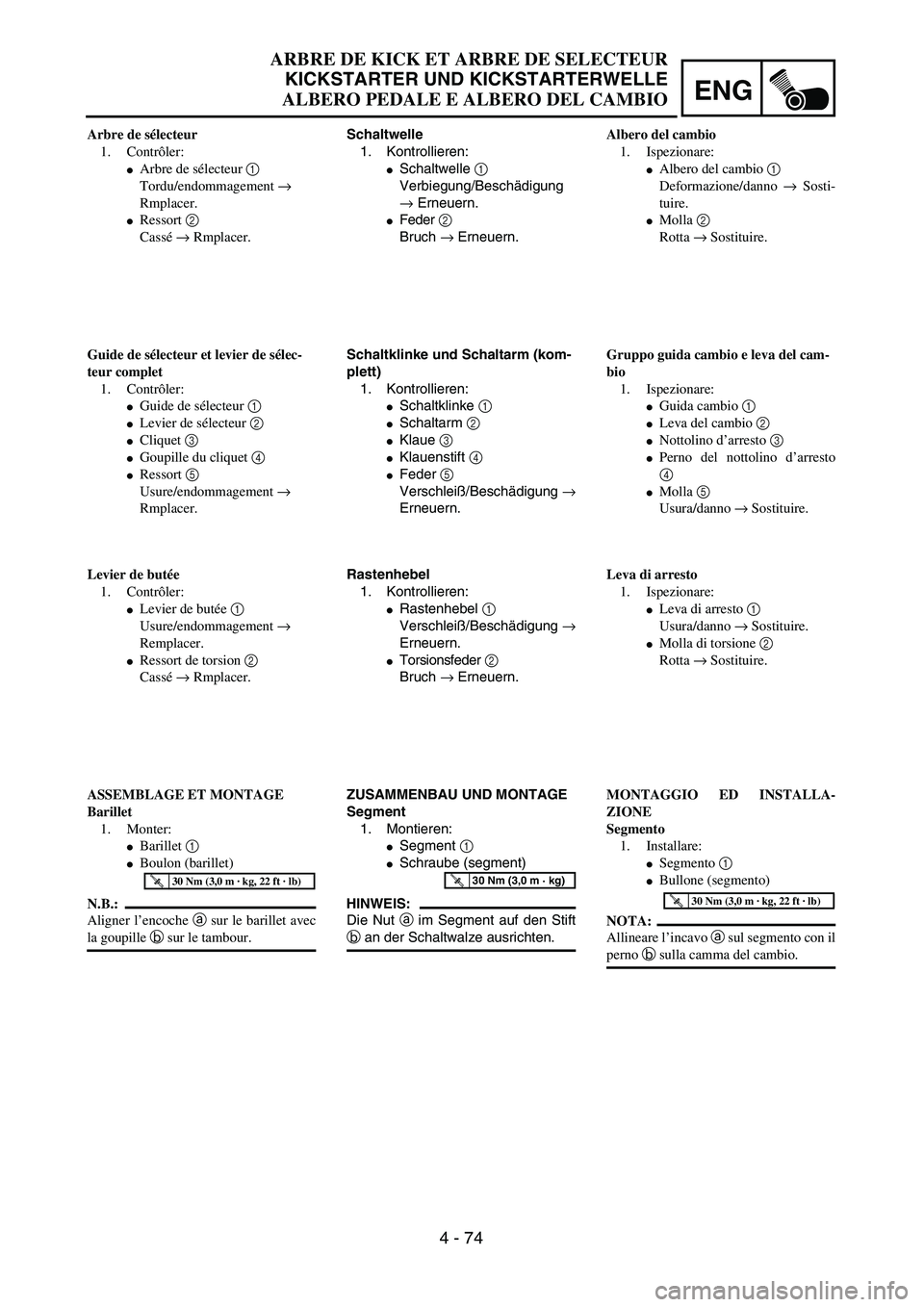

Page 405 of 666
ENG
4 - 74
ARBRE DE KICK ET ARBRE DE SELECTEUR
KICKSTARTER UND KICKSTARTERWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO
Schaltwelle
1. Kontrollieren:
Schaltwelle 1
Verbiegung/Beschädigung
→ Erneuern.
Feder 2
Bruch → Erneuern.
Schaltklinke und Schaltarm (kom-
plett)
1. Kontrollieren:
Schaltklinke 1
Schaltarm 2
Klaue 3
Klauenstift 4
Feder 5
Verschleiß/Beschädigung →
Erneuern.
Rastenhebel
1. Kontrollieren:
Rastenhebel 1
Verschleiß/Beschädigung →
Erneuern.
Torsionsfeder 2
Bruch → Erneuern.
ZUSAMMENBAU UND MONTAGE
Segment
1. Montieren:
Segment 1
Schraube (segment)
HINWEIS:
Die Nut a im Segment auf den Stift
b an der Schaltwalze ausrichten.
T R..30 Nm (3,0 m · kg)
Arbre de sélecteur
1. Contrôler:
Arbre de sélecteur 1
Tordu/endommagement →
Rmplacer.
Ressort 2
Cassé → Rmplacer.
Guide de sélecteur et levier de sélec-
teur complet
1. Contrôler:
Guide de sélecteur 1
Levier de sélecteur 2
Cliquet 3
Goupille du cliquet 4
Ressort 5
Usure/endommagement →
Rmplacer.
Levier de butée
1. Contrôler:
Levier de butée 1
Usure/endommagement →
Remplacer.
Ressort de torsion 2
Cassé → Rmplacer.
ASSEMBLAGE ET MONTAGE
Barillet
1. Monter:
Barillet 1
Boulon (barillet)
N.B.:
Aligner l’encoche a sur le barillet avec
la goupille b sur le tambour.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Albero del cambio
1. Ispezionare:
Albero del cambio 1
Deformazione/danno → Sosti-
tuire.
Molla 2
Rotta → Sostituire.
Gruppo guida cambio e leva del cam-
bio
1. Ispezionare:
Guida cambio 1
Leva del cambio 2
Nottolino d’arresto 3
Perno del nottolino d’arresto
4
Molla 5
Usura/danno → Sostituire.
Leva di arresto
1. Ispezionare:
Leva di arresto 1
Usura/danno → Sostituire.
Molla di torsione 2
Rotta → Sostituire.
MONTAGGIO ED INSTALLA-
ZIONE
Segmento
1. Installare:
Segmento 1
Bullone (segmento)
NOTA:
Allineare l’incavo a sul segmento con il
perno b sulla camma del cambio.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Page 406 of 666
4 - 75
ENGKICK SHAFT AND SHIFT SHAFT
EC4B5111
Stopper lever
1. Install:
Torsion spring 1
Stopper lever 2
Bolt (stopper lever) 3
NOTE:
Align the stopper lever roller with the slot on
segment.
Shift guide and shift lever assembly
1. Install:
Spring 1
Pawl pin 2
Pawl 3
To shift lever 4.
NOTE:
Apply the engine oil on the spring, pawl pin
and pawl.
2. Install:
Shift lever assembly 1
To shift guide 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
Shift lever assembly 1
Shift guide 2
NOTE:
The shift lever assembly is installed at the
same time as the shift guide.
Apply the engine oil on the bolt (segment)
shaft.
4. Install:
Bolt (shift guide) 1
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

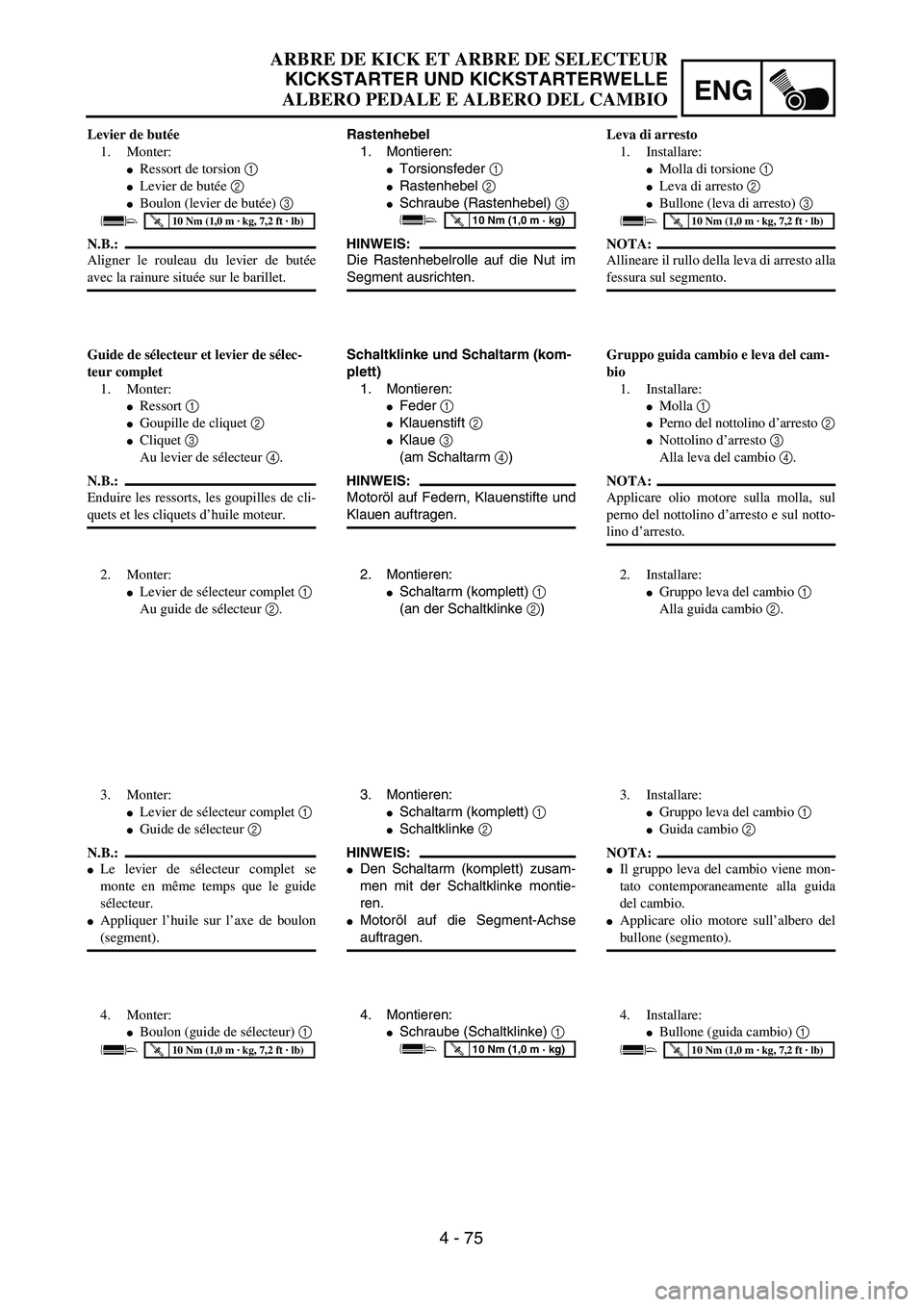

Page 407 of 666
ENG
4 - 75
ARBRE DE KICK ET ARBRE DE SELECTEUR
KICKSTARTER UND KICKSTARTERWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO
Rastenhebel
1. Montieren:
Torsionsfeder 1
Rastenhebel 2
Schraube (Rastenhebel) 3
HINWEIS:
Die Rastenhebelrolle auf die Nut im
Segment ausrichten.
T R..10 Nm (1,0 m · kg)
Schaltklinke und Schaltarm (kom-
plett)
1. Montieren:
Feder 1
Klauenstift 2
Klaue 3
(am Schaltarm 4)
HINWEIS:
Motoröl auf Federn, Klauenstifte und
Klauen auftragen.
2. Montieren:
Schaltarm (komplett) 1
(an der Schaltklinke 2)
3. Montieren:
Schaltarm (komplett) 1
Schaltklinke 2
HINWEIS:
Den Schaltarm (komplett) zusam-
men mit der Schaltklinke montie-
ren.
Motoröl auf die Segment-Achse
auftragen.
4. Montieren:
Schraube (Schaltklinke) 1
T R..10 Nm (1,0 m · kg)
Levier de butée
1. Monter:
Ressort de torsion 1
Levier de butée 2
Boulon (levier de butée) 3
N.B.:
Aligner le rouleau du levier de butée
avec la rainure située sur le barillet.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Guide de sélecteur et levier de sélec-
teur complet
1. Monter:
Ressort 1
Goupille de cliquet 2
Cliquet 3
Au levier de sélecteur 4.
N.B.:
Enduire les ressorts, les goupilles de cli-
quets et les cliquets d’huile moteur.
2. Monter:
Levier de sélecteur complet 1
Au guide de sélecteur 2.
3. Monter:
Levier de sélecteur complet 1
Guide de sélecteur 2
N.B.:
Le levier de sélecteur complet se
monte en même temps que le guide
sélecteur.
Appliquer l’huile sur l’axe de boulon
(segment).
4. Monter:
Boulon (guide de sélecteur) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Leva di arresto
1. Installare:
Molla di torsione 1
Leva di arresto 2
Bullone (leva di arresto) 3
NOTA:
Allineare il rullo della leva di arresto alla
fessura sul segmento.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Gruppo guida cambio e leva del cam-
bio
1. Installare:
Molla 1
Perno del nottolino d’arresto 2
Nottolino d’arresto 3
Alla leva del cambio 4.
NOTA:
Applicare olio motore sulla molla, sul
perno del nottolino d’arresto e sul notto-
lino d’arresto.
2. Installare:
Gruppo leva del cambio 1
Alla guida cambio 2.
3. Installare:
Gruppo leva del cambio 1
Guida cambio 2
NOTA:
Il gruppo leva del cambio viene mon-
tato contemporaneamente alla guida
del cambio.
Applicare olio motore sull’albero del
bullone (segmento).
4. Installare:
Bullone (guida cambio) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Page 408 of 666
4 - 76
ENGKICK SHAFT AND SHIFT SHAFT
Shift shaft
1. Install:
Roller 1
Collar 2
Torsion spring 3
Shift shaft 4
NOTE:
Apply the engine oil on the roller and shift
shaft.
2. Install:
Shift pedal 1
Bolt (shift pedal) 2
NOTE:
When installing the shift pedal onto the shift
shaft, be sure that the center of the shift pedal
is about 2 mm a above the top of the footrest.
Kick shaft assembly
1. Install:
Kick gear 1
Washer 2
Circlip 3
Ratchet wheel 4
Spring 5
Washer 6
Circlip 7
To kick shaft 8.
NOTE:
Apply the molybdenum disulfide oil on the
inner circumferences of the kick gear and
ratchet wheel.
Align the punch mark a on the ratchet wheel
with the punch mark b on the kick shaft.
2. Install:
Torsion spring 1
To kick shaft 2.
NOTE:
Make sure the stopper a of the torsion spring
fits into the hole b on the kick shaft.
Page 409 of 666
ENG
4 - 76
ARBRE DE KICK ET ARBRE DE SELECTEUR
KICKSTARTER UND KICKSTARTERWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO
Schaltwelle
1. Montieren:
Rolle 1
Distanzhülse 2
Torsionsfeder 3
Schaltwelle 4
HINWEIS:
Motoröl auf die Schaltwellenrolle auf-
tragen.
2. Montieren:
Fußschalthebel 1
Schraube (Fußschalthebel)
2
HINWEIS:
Beim Installieren des Schaltpedals
auf der Schaltwelle immer sicherstel-
len, daß die Mitte des Schaltpedals
etwa 2 mm a über der Oberseite der
Fußraste ist.
Kickstarterwelle (komplett)
1. Montieren:
Kickstarterzahnrad 1
Unterlegscheibe 2
Sicherungsring 3
Klinkenrad 4
Feder 5
Unterlegscheibe 6
Sicherungsring 7
(au der kickstarterwelle 8)
HINWEIS:
Das Molybdändisulfidöl auf die In-
nenflächen von Kickstarterritzel
und Klinkenrad auftragen.
Molybdändisulfidfett innen auf das
Kickstarterzahnrad auftragen.
Die Körnerschlagmarkierung a
auf dem Klinkenzahnrad auf die
Körnerschlagmarkierung b der
Kickstarterwelle ausrichten.
2. Montieren:
Torsionfeder 1
(an der Kickstarterwelle 2)
HINWEIS:
Darauf achten, daß das Ende a der
Torsionsfeder in die Bohrung b der
Kickstarterwelle eingreift. Arbre de sélecteur
1. Monter:
Rouleau 1
Collerette 2
Ressort de torsion 3
Arbre de sélecteur 4
N.B.:
Appliquer l’huile sur le rouleau et l’arbre
de sélecteur.
2. Monter:
Arbre de sélecteur 1
Boulon (arbre de sélecteur) 2
N.B.:
Au moment de monter la pédale de
sélecteur sur l’arbre de sélecteur, veiller
à ce que le centre de la pédale de sélec-
tion soit à environ 2 mm a au-dessus du
sommet du repose-pied.
Arbre de kick complet
1. Monter:
Pignon de kick 1
Rondelle 2
Circlip 3
Rochet 4
Ressort 5
Rondelle 6
Circlip 7
Sur l’arbre de kick 8.
N.B.:
Appliquer de l’huile de disulfure de
mobdylène sur les pourtours du
pignon de kick et du rochet.
Enduire la circonférence intérieure du
pignon de kick d’huile au bisulfure de
molybdène.
Aligner le repère poinçonné a du
rochet et le repère poinçonné b de
l’arbre de kick.
2. Monter:
Ressort de torsion 1
Sur l’arbre de kick 2.
N.B.:
S’assurer que la butée a du ressort de
torsion correspond au trou b sur l’arbre
de kick.Albero del cambio
1. Installare:
Rullo 1
Collarino 2
Molla di torsione 3
Albero del cambio 4
NOTA:
Applicare olio motore sul rullo e
sull’albero del cambio.
2. Installare:
Pedale del cambio 1
Bullone (pedale del cambio) 2
NOTA:
Nell’installare il pedale del cambio
sull’albero del cambio, accertarsi che il
centro del pedale del cambio sia circa
2 mm a al di sopra della parte superiore
della pedanina.
Gruppo albero pedivella
1. Installare:
Ingranaggio pedivella 1
Rondella 2
Anello elastico di arresto 3
Ruota a cricco 4
Molla 5
Rondella 6
Anello elastico di arresto 7
All’albero pedivella 8.
NOTA:
Applicare il lubrificante a bisolfuro di
molibdeno alle circonferenze interne
dell’ingranaggio pedivella e della
ruota a cricco.
Applicare olio al disolfuro di molib-
deno sulla circonferenza interna
dell’ingranaggio pedivella.
Allineare la punzonatura a sulla
ruota a cricco alla punzonatura b
sull’albero pedivella.
2. Installare:
Molla di torsione 1
All’albero pedivella 2.
NOTA:
Accertarsi che il fermo a della molla di
torsione alloggi nel foro b sull’albero
pedivella.
Page 410 of 666
4 - 77
ENGKICK SHAFT AND SHIFT SHAFT
3. Install:
Spring guide 1
NOTE:
Slide the spring guide into the kick shaft, make
sure the groove a in the spring guide fits on
the stopper of the torsion spring.
4. Install:
Kick shaft assembly 1
Washer 2
NOTE:
Apply the molybdenum disulfide grease on
the contacting surfaces of the kick shaft stop-
per a and stopper plate 3.
Apply the engine oil on the kick shaft.
Slide the kick shaft assembly into the crank-
case and make sure the kick shaft stopper a
fits into the stopper plate.
5. Hook:
Torsion spring 1
NOTE:
Turn the torsion spring clockwise and hook
into the proper hole a in the crankcase.
Kick idle gear
1. Install:
Kick idle gear 1
Washer 2
Circlip 3
NOTE:
Apply the engine oil on the kick idle gear
inner circumference.
Install the kick idle gear with its depressed
side a toward you.
