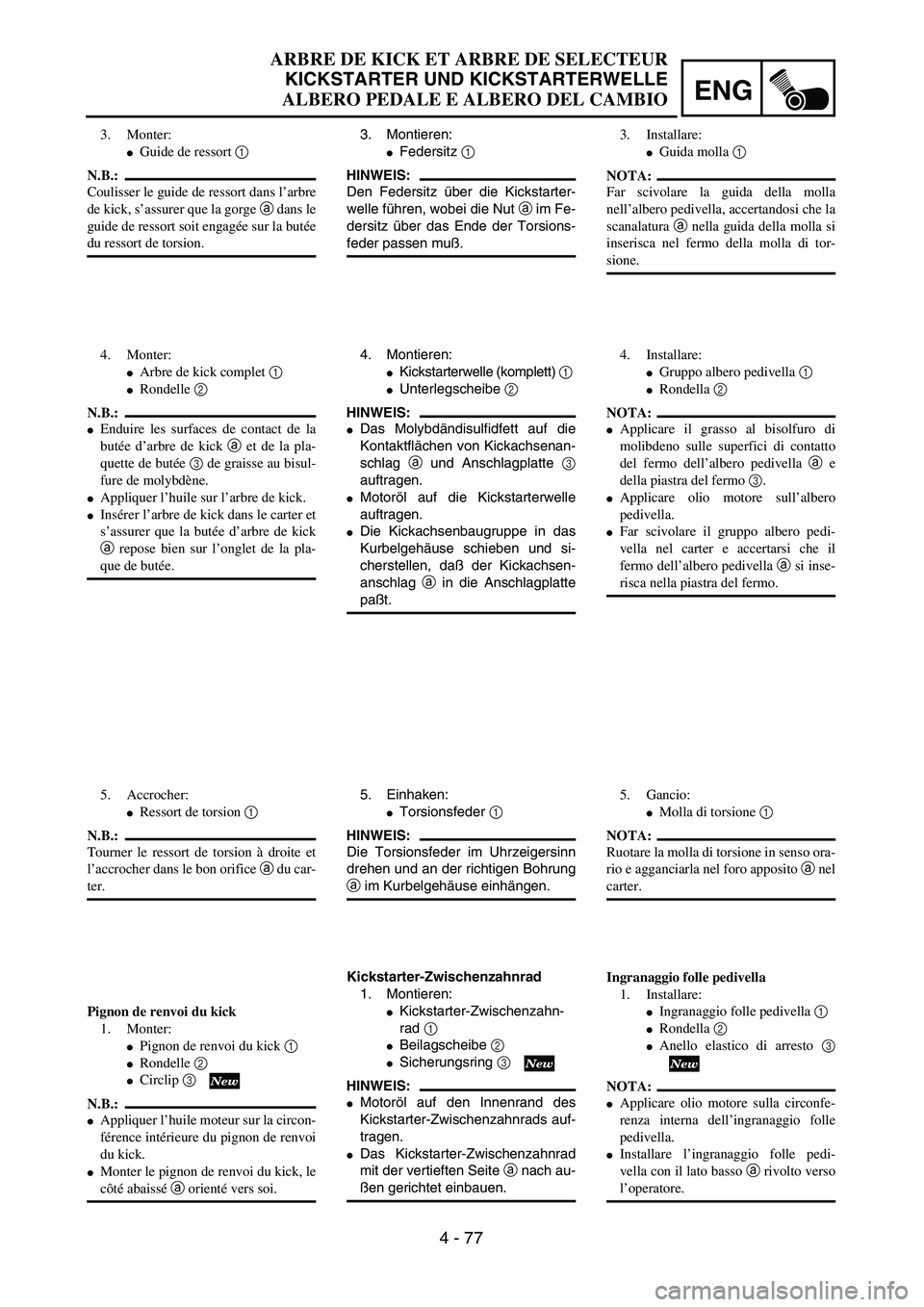

YAMAHA YZ250F 2002  Manuale duso (in Italian) ENG
4 - 77
ARBRE DE KICK ET ARBRE DE SELECTEUR
KICKSTARTER UND KICKSTARTERWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO
3. Montieren:
Federsitz 1
HINWEIS:
Den Federsitz über die Kickstarter-
welle führe

Page 412 of 666

YAMAHA YZ250F 2002  Manuale duso (in Italian) 4 - 78
ENGCDI MAGNETO
EC4L0000
CDI MAGNETO
Extent of removal:1 CDI magneto removal
Extent of removal Order Part name Q’ty Remarks
CDI MAGNETO REMOVAL
Preparation for removal Seat and fuel tank Refer

Page 413 of 666

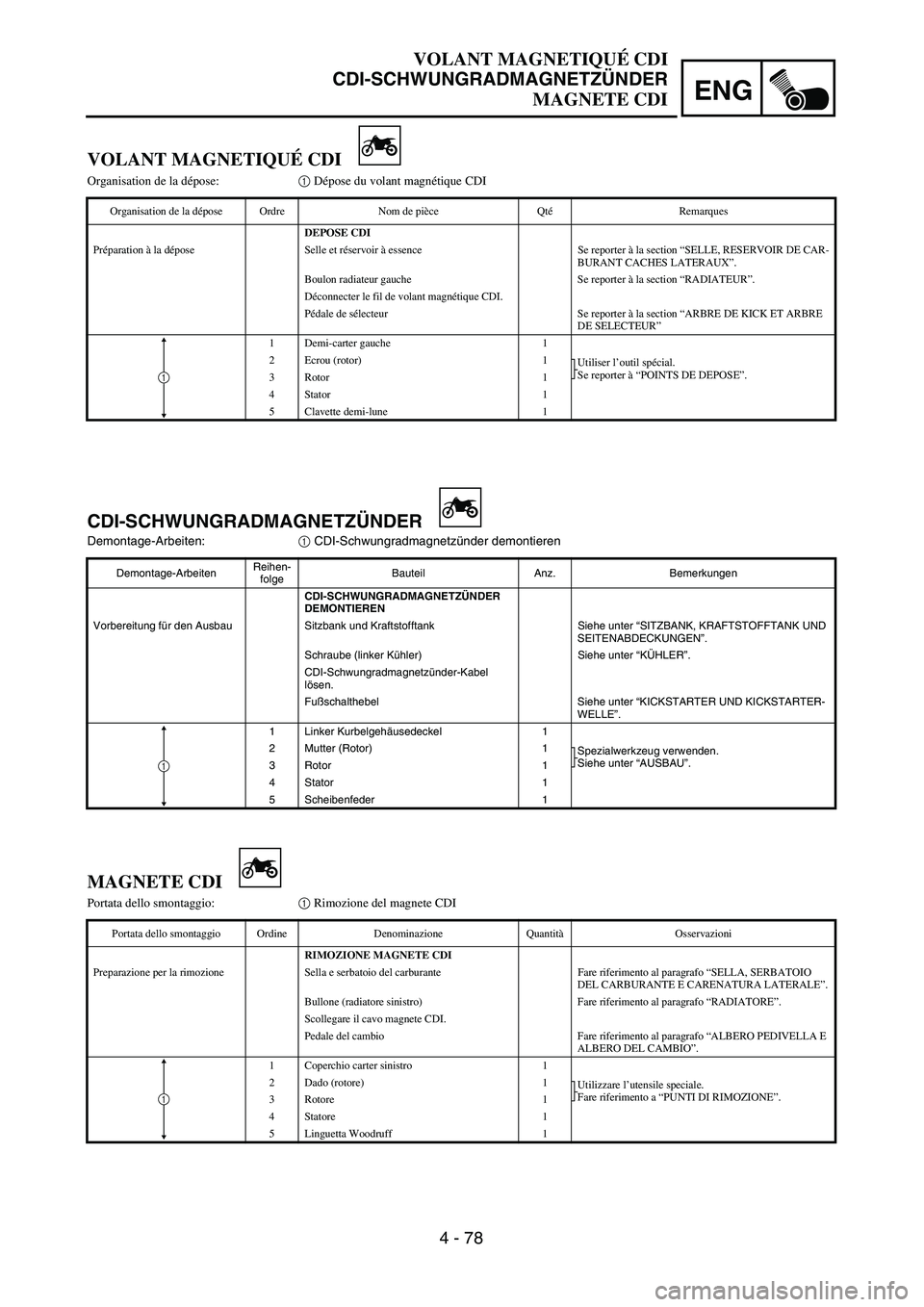

YAMAHA YZ250F 2002  Manuale duso (in Italian) 4 - 78
ENG
VOLANT MAGNETIQUÉ CDI
CDI-SCHWUNGRADMAGNETZÜNDER
MAGNETE CDI
CDI-SCHWUNGRADMAGNETZÜNDER
Demontage-Arbeiten:1 CDI-Schwungradmagnetzünder demontieren
Demontage-ArbeitenReihen-
folgeBautei

Page 414 of 666

YAMAHA YZ250F 2002  Manuale duso (in Italian) 4 - 79
ENGCDI MAGNETO
EC4L3000
REMOVAL POINTS
Rotor
1. Remove:
Nut (rotor) 1
Washer 2
Use the rotor holding tool 3.
2. Remove:
Rotor 1
Use the flywheel puller 2.
NOTE:
When installing the flywhe

Page 415 of 666

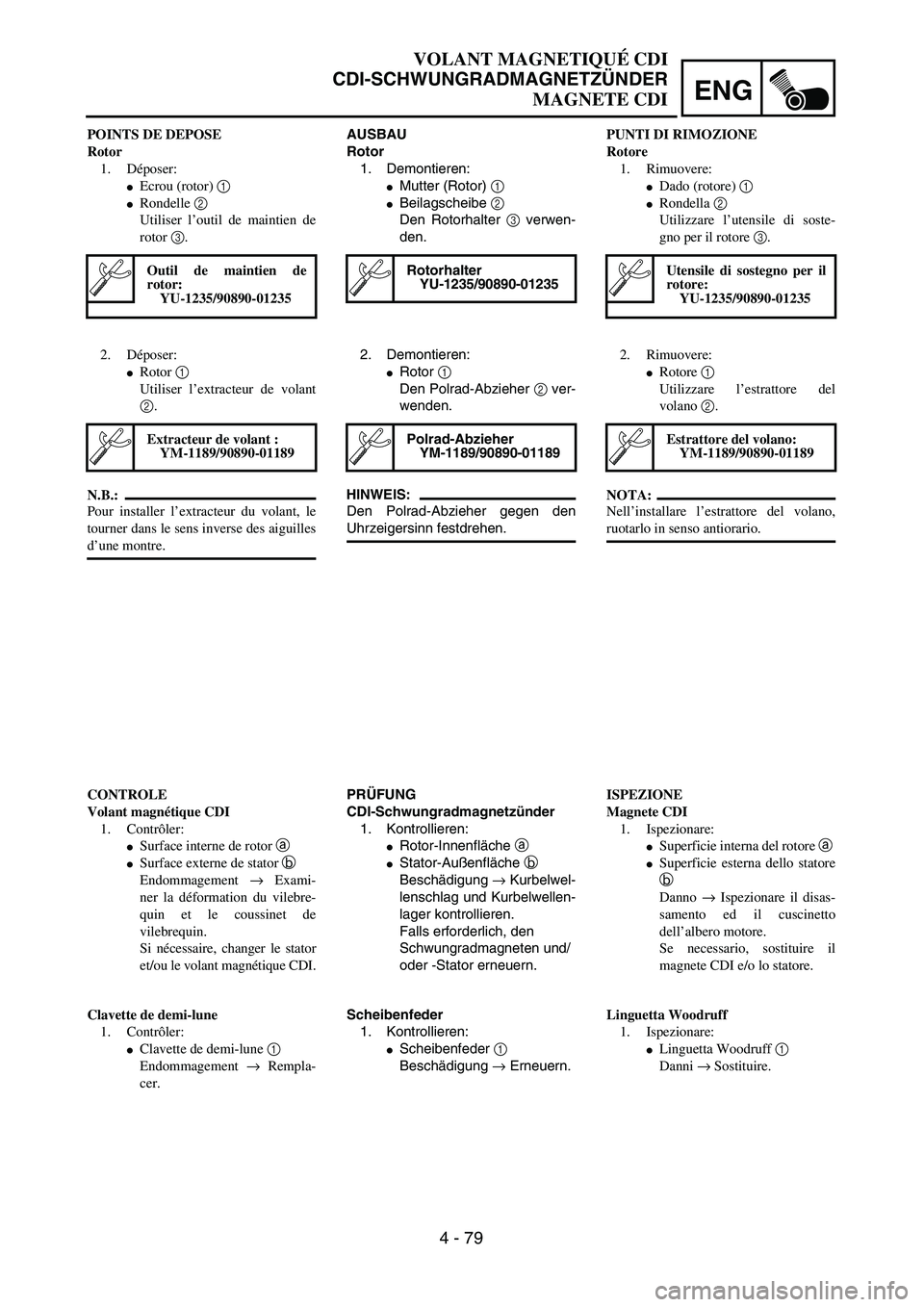

YAMAHA YZ250F 2002  Manuale duso (in Italian) ENG
4 - 79
VOLANT MAGNETIQUÉ CDI
CDI-SCHWUNGRADMAGNETZÜNDER
MAGNETE CDI
AUSBAU
Rotor
1. Demontieren:
Mutter (Rotor) 1
Beilagscheibe 2
Den Rotorhalter 3 verwen-
den.
Rotorhalter
YU-1235/90890-012

Page 416 of 666

YAMAHA YZ250F 2002  Manuale duso (in Italian) 4 - 80
ENGCDI MAGNETO
EC4L5000
ASSEMBLY AND INSTALLATION
CDI magneto
1. Install:
Stator 1
Screw (stator) 2
NOTE:
Apply the sealant on the grommet of the CDI
magneto lead.
Tighten the screws usin

Page 417 of 666

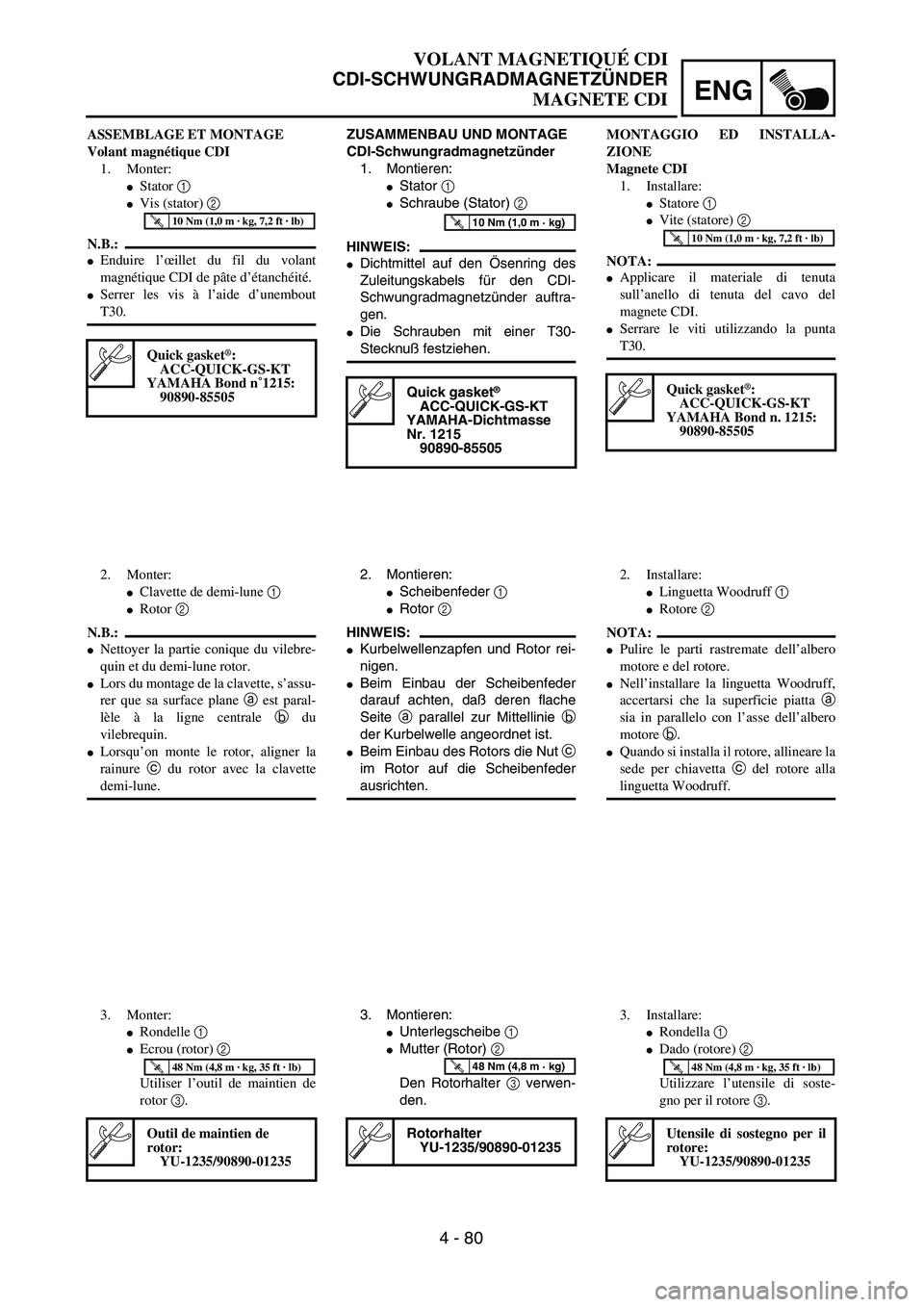

YAMAHA YZ250F 2002  Manuale duso (in Italian) ENG
4 - 80
VOLANT MAGNETIQUÉ CDI
CDI-SCHWUNGRADMAGNETZÜNDER
MAGNETE CDI
ZUSAMMENBAU UND MONTAGE
CDI-Schwungradmagnetzünder
1. Montieren:
Stator 1
Schraube (Stator) 2
HINWEIS:
Dichtmittel auf d

Page 418 of 666

YAMAHA YZ250F 2002  Manuale duso (in Italian) 4 - 81
ENGCDI MAGNETO
4. Connect:
CDI magneto lead
Refer to “CABLE ROUTING DIA-
GRAM” section in the CHAPTER 2.
5. Install:
Dowel pin
Gasket (left crankcase cover)
Left crankcase cover 1
Ho

Page 419 of 666

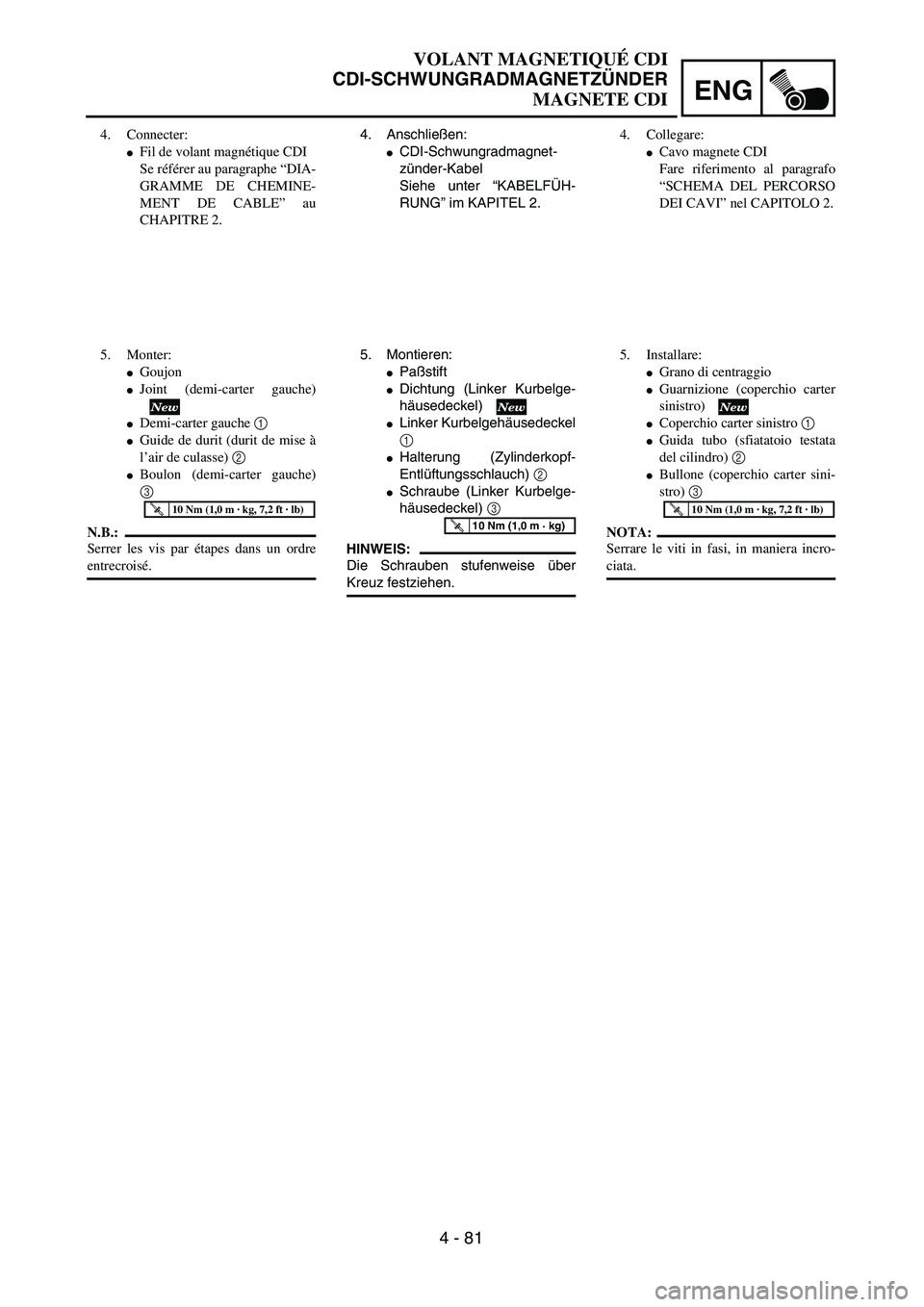

YAMAHA YZ250F 2002  Manuale duso (in Italian) ENG

4 - 81
VOLANT MAGNETIQUÉ CDI
CDI-SCHWUNGRADMAGNETZÜNDER
MAGNETE CDI
4. Anschließen:

CDI-Schwungradmagnet-
zünder-Kabel
Siehe unter “KABELFÜH-
RUNG” im KAPITEL 2.
5. Montieren:

Page 420 of 666

YAMAHA YZ250F 2002  Manuale duso (in Italian) 4 - 82
ENGENGINE REMOVAL
EC4M0000
ENGINE REMOVAL
Extent of removal Order Part name Q’ty Remarks
ENGINE REMOVAL
Preparation for removal Hold the machine by placing the
suitable stand under the frame
