YAMAHA YZ250F 2002 Owners Manual

INSP
ADJ
CONTROLE DE LA FOURCHE AVANT
TELESKOPGABEL KONTROLLIEREN
ISPEZIONE FORCELLA ANTERIORE
3. Einstellen:
Antriebsketten-Durchhang
Arbeitsschritte
Achsmutter 1 und Sicherungs-
muttern 2 lockern.
Einstellschrauben 3 verdre-
hen, bis der vorgeschriebene
Kettendurchhang erreicht ist.
Zum Straffen der Kette die Ein-
stellschraube 3 gegen den
Uhrzeigersinn drehen.
Zu Lockern der Kette die Ein-
stellschraube 3 im Uhrzei-
gersinn drehen und das Rad
nach vorne drücken.
Beide Kettenspanner jeweils
gleichmäßig einstellen, damit
die Ausrichtung sich nicht ver-
stellt. (Die Markierungen a auf
beiden Kettenspannern dienen
zum korrekten Ausrichten des
Hinterrads.)
HINWEIS:
Die Kette muß von hinten blik-
kend mit dem Kettenrad fluchten.
ACHTUNG:
Eine zu straff gespannte An-
triebsketle verursacht erhöh-
ten Verschleiß von Motor, La-
gern und anderen wichtigen
Bauteilen. Daher darauf achten,
daß der Kettendurchhang sich
im Sollbereich befindet.
Achsmutter festziehen. Dabei
die Antriebskette nach unten
drücken.
T R..
Achsmutter
125 Nm (12,5 m • kg)
Sicherungsmuttern festziehen.
TELESKOPGABEL KONTROLLIE-
REN
1. Kontrollieren:
Funktion der Teleskopgabel
Die Gabel mehrmals tief ein-
und ausfedern lassen.
Schwergängigkeit, Undich-
tigkeit → Instand setzen
oder erneuern. 3. Régler:
Flèche de chaîne de transmis-
sion
Etapes de réglage de flèche de
chaîne de transmission:
Desserrer l’écrou d’axe 1 et les
contre-écrous 2.
Régler la flèche de chaîne de trans-
mission en tournant les dispositifs
de réglage 3.
Pour tendre → Tourner le disposi-
tif de réglage 3 à gauche.
Pour détendre → Tourner le dispo-
sitif de réglage 3 à droite et
pousser le roue vers l’avant.
Tourner chaque dispositif exacte-
ment du même nombre de tours
pour conserver l’alignement cor-
rect de la roue. (Les repères a
figurent de chaque côté sur les ten-
deurs de chaîne de transmission.)
N.B.:
Tourner le tendeur pour que la chaîne
de transmission soit alignée avec la
couronne, vue par l’arrière.
ATTENTION:
Une chaîne de transmission trop
tendue impose des efforts excessifs
au moteur et aux organes de trans-
mission; maintenir la tension de la
chaîne dans les limites spécifiées.
Serrer l’écrou de l’axe tout en
enfonçant la chaîne de transmis-
sion.
T R..
Ecrou d’axe:
125 Nm
(12,5 m • kg, 90 ft • lb)
Serrer les contre-écrous.
CONTROLE DE LA FOURCHE
AVANT
1. Contrôler:
Action régulière de la fourche
avant
Actionner le frein avant et don-
ner un coup à la fourche avant.
Action irrégulière/fuites
d’huile → Réparer ou rempla-
cer.3. Regolare:
Allentamento catena di tra-
smissione
Fasi di regolazione allentamento
catena di trasmissione:
Svitare il dado 1 e i controdadi 2
dell’asse.
Regolare la tensione della catena di
trasmissione ruotando i registri 3.
Per tendere → Ruotare il registro
3 in senso antiorario.
Per allentare → Ruotare il registro
3 in senso orario e spingere in
avanti la ruota.
Ruotare i due registri in modo esat-
tamente uguale per mantenere il
corretto allineamento delle ruote.
(Sono presenti riferimenti a su
ogni lato del tenditore).
NOTA:
Ruotare il registro in modo tale che la
catena di trasmissione, vista dal retro,
sia in linea con la corona dentata.
ATTENZIONE:
Un allentamento esiguo sovraccari-
cherebbe il motore e altri pezzi fon-
damentali, pertanto mantenere
l’allentamento entro i limiti specifi-
cati.
Serrare il dado dell’asse abbas-
sando la catena di trasmissione.
T R..
Dado dell’asse:
125 Nm
(12,5 m • kg, 90 ft • lb)
Serrare i controdadi.
ISPEZIONE FORCELLA ANTE-
RIORE
1. Ispezionare:
Funzionamento senza attrito
della forcella anteriore
Agire sul freno anteriore e sol-
lecitare la forcella anteriore.
Movimento non agevole/per-
dita d’olio → Riparare o sosti-
tuire.
3 - 34

3 - 35
INSP
ADJFRONT FORK OIL SEAL AND DUST SEAL CLEANING/
FRONT FORK INTERNAL PRESSURE RELIEVING/
FRONT FORK REBOUND DAMPING FORCE ADJUSTMENT
EC36D001
FRONT FORK OIL SEAL AND DUST SEAL
CLEANING
1. Remove:
Protector
Dust seal 1
NOTE:
Use a thin screw driver, and be careful not to
damage the inner fork tube and dust seal.
2. Clean:
Dust seal a
Oil seal b
NOTE:
Clean the dust seal and oil seal after every
run.
Apply the lithium soap base grease on the
inner tube.
FRONT FORK INTERNAL PRESSURE
RELIEVING
NOTE:
If the front fork initial movement feels stiff dur-
ing a run, relieve the front fork internal pres-
sure.
1. Elevate the front wheel by placing a suit-
able stand under the engine.
2. Remove the air bleed screw 1 and
release the internal pressure from the
front fork.
3. Install:
Air bleed screw
EC36H002
FRONT FORK REBOUND DAMPING FORCE
ADJUSTMENT
1. Adjust:
Rebound damping force
By turning the adjuster 1.
Stiffer a → Increase the rebound damp-
ing force. (Turn the adjuster 1 in.)
Softer b → Decrease the rebound damp-
ing force. (Turn the adjuster 1 out.)
T R..1 Nm (0.1 m · kg, 0.7 ft · lb)

INSP
ADJ
NETTOYAGE DE BAGUE D’ETANCHEITE ET DE JOINT ANTIPOUSSIERE DE FOURCHE AVANT/
PURGE DE L’AIR DE LA FOURCHE AVANT/
REGLAGE DE LA FORCE D’AMORTISSEMENT DE DETENTE DE LA FOURCHE AVANT
GABELDICHTRING UND STAUBMANSCHETTE REINIGEN/
TELESKOPKABEL-INNENDRUCKVERRINGERUNG/TELESKOPGABEL-ZUGSTUFENDÄMPFUNG EINSTELLEN
PULIZIA DEL PARAOLIO E DEL PARAPOLVERE DELLE FORCELLE ANTERIORI/
ALLEGGERIMENTO DELLA PRESSIONE INTERNA DELLA FORCELLA ANTERIORE/
REGOLAZIONE DELLA FORZA DI SMORZAMENTO DI ESPANSIONE DELLA FORCELLA ANTERIORE
GABELDICHTRING UND STAUB-
MANSCHETTE REINIGEN
1. Demontieren:
Protektor
Staubmanschette 1
HINWEIS:
Einen dünen Schraubendreher ver-
wenden und vorsichtig vorgehen, um
das Standrohr und die Staubman-
schette nicht zu beschädigen.
2. Reinigen:
Staubmanschette a
Dichtring b
HINWEIS:
Dichtring und Staubmanschette
nach jeder Fahrt reinigen.
Lithiumfett auf das Standrohr auf-
tragen.
TELESKOPKABEL-INNENDRUCK-
VERRINGERUNG
HINWEIS:
Wenn die Bewegung der Teleskop-
gabel sich beim Fahren zu steif an-
fühlt, verringern Sie den Innendruck
der Teleskopgabel.
1. Den Motor auf einem geeigne-
ten Ständer aufbocken, um
das Vorderrad vom Boden ab-
zuheben.
2. Die Luftablaßschraube 1 de-
montieren, und den Innen-
druck aus der Teleskopgabel
ablassen.
3. Einbauen:
Entlüftungsschraube
TELESKOPGABEL-ZUGSTUFEN-
DÄMPFUNG EINSTELLEN
1. Einstellen:
Zugstufendämpfung
(die Einstellschraube 1 ver-
drehen)
Die Einstellschraube 1 nach a
drehen, um die Zugstufen-
dämpfung zu erhöhen (Dämp-
fung härter).
Die Einstellschraube 1 nach b
drehen, um die Zugstufen-
dämpfung zu reduzieren
(Dämpfung weicher).
T R..1 Nm (0,1 m · kg)
NETTOYAGE DE BAGUE D’ETAN-
CHEITE ET DE JOINT ANTIPOUS-
SIERE DE FOURCHE AVANT
1. Déposer:
Protection
Joint antipoussière 1
N.B.:
Utiliser un petit tournevis et faire atten-
tion à ne pas endommager le fourreau de
fourche interne ni le cache-poussière.
2. Nettoyer:
Joint antipoussière a
Bague d’étanchéité b
N.B.:
Nettoyer le joint antipoussière et la
bague d’étanchéité après chaque
course.
Appliquer la graisse à base de savon
au lithium sur le tube interne.
PURGE DE L’AIR DE LA FOUR-
CHE AVANT
N.B.:
Si le mouvement initial de la fourche
avant montre une certaine raideur à l’uti-
lisation, purger l’air de la fourche avant.
1. Surélever la fourche avant en pla-
çant un support adéquat sous le
moteur.
2. Enlever la vis de purge d’air 1
pour purger la fourche avant.
3. Monter :
vis de purge d’air
REGLAGE DE LA FORCE D’AMOR-
TISSEMENT DE DETENTE DE LA
FOURCHE AVANT
1. Régler:
Force d’amortissement de
détente
En tournant le dispositif de
réglage 1.
Plus dur a → Augmenter la force
d’amortissement de détente.
(Visser le dispositif de réglage
1.)
Plus mou b → Diminuer la force
d’amortissement de détente.
(Dévisser le dispositif de réglage
1.)
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
PULIZIA DEL PARAOLIO E DEL
PARAPOLVERE DELLE FOR-
CELLE ANTERIORI
1. Rimuovere:
Dispositivo di protezione
Guarnizione parapolvere 1
NOTA:
Utilizzare un cacciavite sottile facendo
attenzione a non danneggiare il tubo di
forza e il parapolvere.
2. Pulire:
Guarnizione parapolvere a
Paraolio b
NOTA:
Pulire il parapolvere e il paraolio dopo
ogni corsa.
Applicare grasso a base di sapone di
litio sul tubo di forza.
ALLEGGERIMENTO DELLA
PRESSIONE INTERNA DELLA
FORCELLA ANTERIORE
NOTA:
Se il movimento iniziale della forcella
anteriore sembra rigido durante una
corsa, alleggerire la pressione interna
della forcella anteriore.
1. Sollevare la ruota anteriore collo-
cando un supporto appropriato
sotto il motore.
2. Rimuovere la vite di spurgo
dell’aria 1 e sfogare la pressione
interno dalla forcella anteriore.
3. Installare:
Vite di spurgo dell’aria
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO DI ESPANSIONE
DELLA FORCELLA ANTERIORE
1. Regolare:
Forza di smorzamento di
espansione
Ruotando il registro 1.
Maggiore rigidità a → Aumentare
la forza di smorzamento di
espansione. (Avvitare il registro
1).
Minore rigidità b → Ridurre la
forza di smorzamento di espan-
sione. (Svitare il registro 1).
T R..1 Nm (0,1 m · kg, 0,7 ft · lb)
3 - 35

3 - 36
INSP
ADJFRONT FORK COMPRESSION DAMPING FORCE
ADJUSTMENT
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position.
* For EUROPE
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
Extent of adjustment
Maximum Minimum
Fully turned in
position20 clicks out (from
maximum posi-
tion)
Standard position:
12 clicks out
* 13 clicks out
EC36J001
FRONT FORK COMPRESSION DAMPING
FORCE ADJUSTMENT
1. Remove:
Rubber cap
2. Adjust:
Compression damping force
By turning the adjuster 1.
Stiffer a → Increase the compression
damping force. (Turn the adjuster 1
in.)
Softer b → Decrease the compression
damping force. (Turn the adjuster 1
out.)

INSP
ADJ

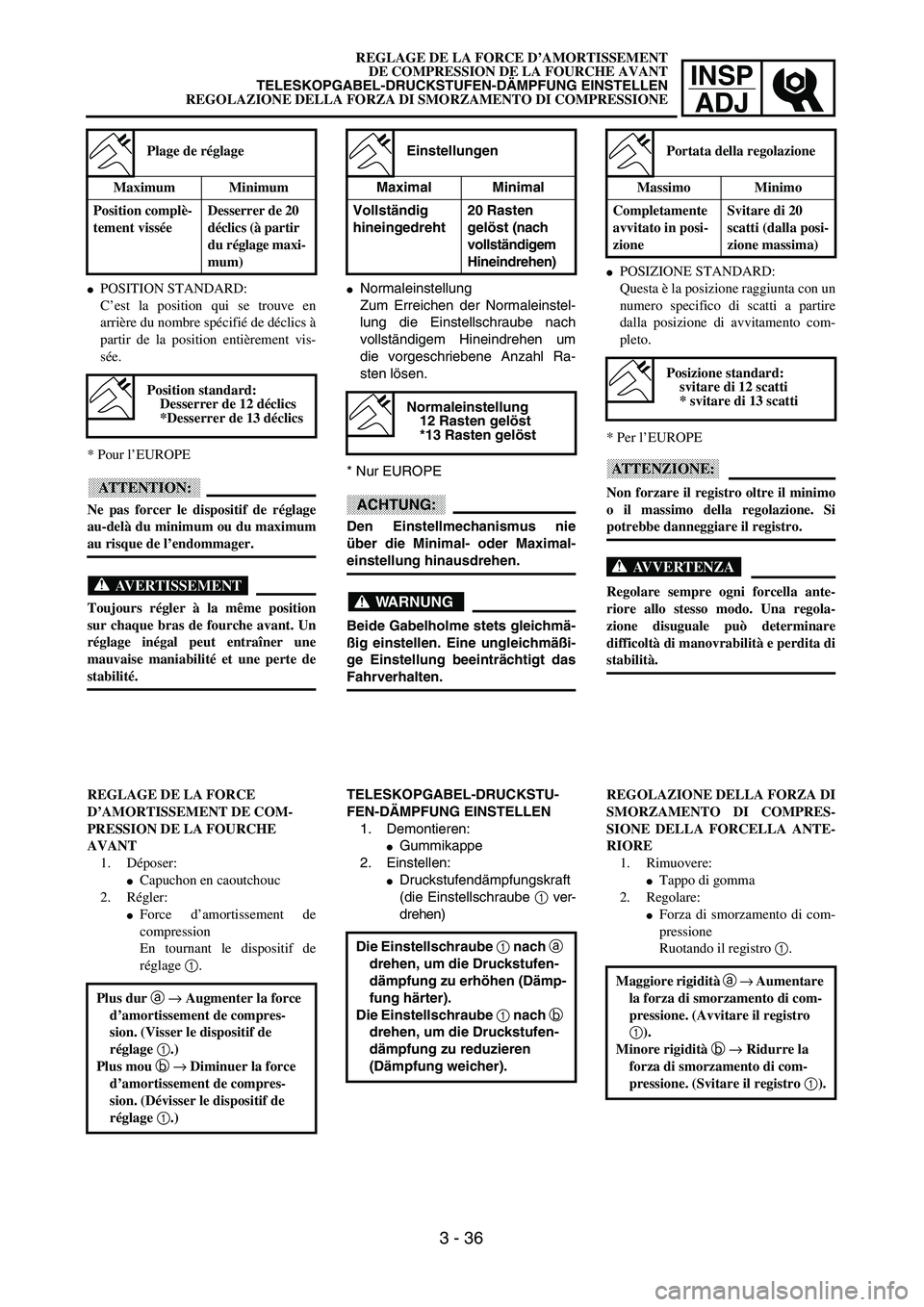

REGLAGE DE LA FORCE D’AMORTISSEMENT
DE COMPRESSION DE LA FOURCHE AVANT
TELESKOPGABEL-DRUCKSTUFEN-DÄMPFUNG EINSTELLEN
REGOLAZIONE DELLA FORZA DI SMORZAMENTO DI COMPRESSIONE
Normaleinstellung
Zum Erreichen der Normaleinstel-
lung die Einstellschraube nach
vollständigem Hineindrehen um
die vorgeschriebene Anzahl Ra-
sten lösen.
* Nur EUROPE
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen.
WARNUNG
Beide Gabelholme stets gleichmä-
ßig einstellen. Eine ungleichmäßi-
ge Einstellung beeinträchtigt das
Fahrverhalten.
Einstellungen
Maximal Minimal
Vollständig
hineingedreht20 Rasten
gelöst (nach
vollständigem
Hineindrehen)
Normaleinstellung
12 Rasten gelöst
*13 Rasten gelöst
TELESKOPGABEL-DRUCKSTU-
FEN-DÄMPFUNG EINSTELLEN
1. Demontieren:
Gummikappe
2. Einstellen:
Druckstufendämpfungskraft
(die Einstellschraube 1 ver-
drehen)
Die Einstellschraube 1 nach a
drehen, um die Druckstufen-
dämpfung zu erhöhen (Dämp-
fung härter).
Die Einstellschraube 1 nach b
drehen, um die Druckstufen-
dämpfung zu reduzieren
(Dämpfung weicher).
POSITION STANDARD:
C’est la position qui se trouve en
arrière du nombre spécifié de déclics à
partir de la position entièrement vis-
sée.
* Pour l’EUROPE
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà du minimum ou du maximum
au risque de l’endommager.
AVERTISSEMENT
Toujours régler à la même position
sur chaque bras de fourche avant. Un
réglage inégal peut entraîner une
mauvaise maniabilité et une perte de
stabilité.
Plage de réglage
Maximum Minimum
Position complè-
tement visséeDesserrer de 20
déclics (à partir
du réglage maxi-
mum)
Position standard:
Desserrer de 12 déclics
*Desserrer de 13 déclics
REGLAGE DE LA FORCE
D’AMORTISSEMENT DE COM-
PRESSION DE LA FOURCHE
AVANT
1. Déposer:
Capuchon en caoutchouc
2. Régler:
Force d’amortissement de
compression
En tournant le dispositif de
réglage 1.
Plus dur a → Augmenter la force
d’amortissement de compres-
sion. (Visser le dispositif de
réglage 1.)
Plus mou b → Diminuer la force
d’amortissement de compres-
sion. (Dévisser le dispositif de
réglage 1.)
POSIZIONE STANDARD:
Questa è la posizione raggiunta con un
numero specifico di scatti a partire
dalla posizione di avvitamento com-
pleto.
* Per l’EUROPE
ATTENZIONE:
Non forzare il registro oltre il minimo
o il massimo della regolazione. Si
potrebbe danneggiare il registro.
AVVERTENZA
Regolare sempre ogni forcella ante-
riore allo stesso modo. Una regola-
zione disuguale può determinare
difficoltà di manovrabilità e perdita di
stabilità.
Portata della regolazione
Massimo Minimo
Completamente
avvitato in posi-
zioneSvitare di 20
scatti (dalla posi-
zione massima)
Posizione standard:
svitare di 12 scatti
* svitare di 13 scatti
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO DI COMPRES-
SIONE DELLA FORCELLA ANTE-
RIORE
1. Rimuovere:
Tappo di gomma
2. Regolare:
Forza di smorzamento di com-
pressione
Ruotando il registro 1.
Maggiore rigidità a → Aumentare
la forza di smorzamento di com-
pressione. (Avvitare il registro
1).
Minore rigidità b → Ridurre la
forza di smorzamento di com-
pressione. (Svitare il registro 1).
3 - 36

3 - 37
INSP
ADJ

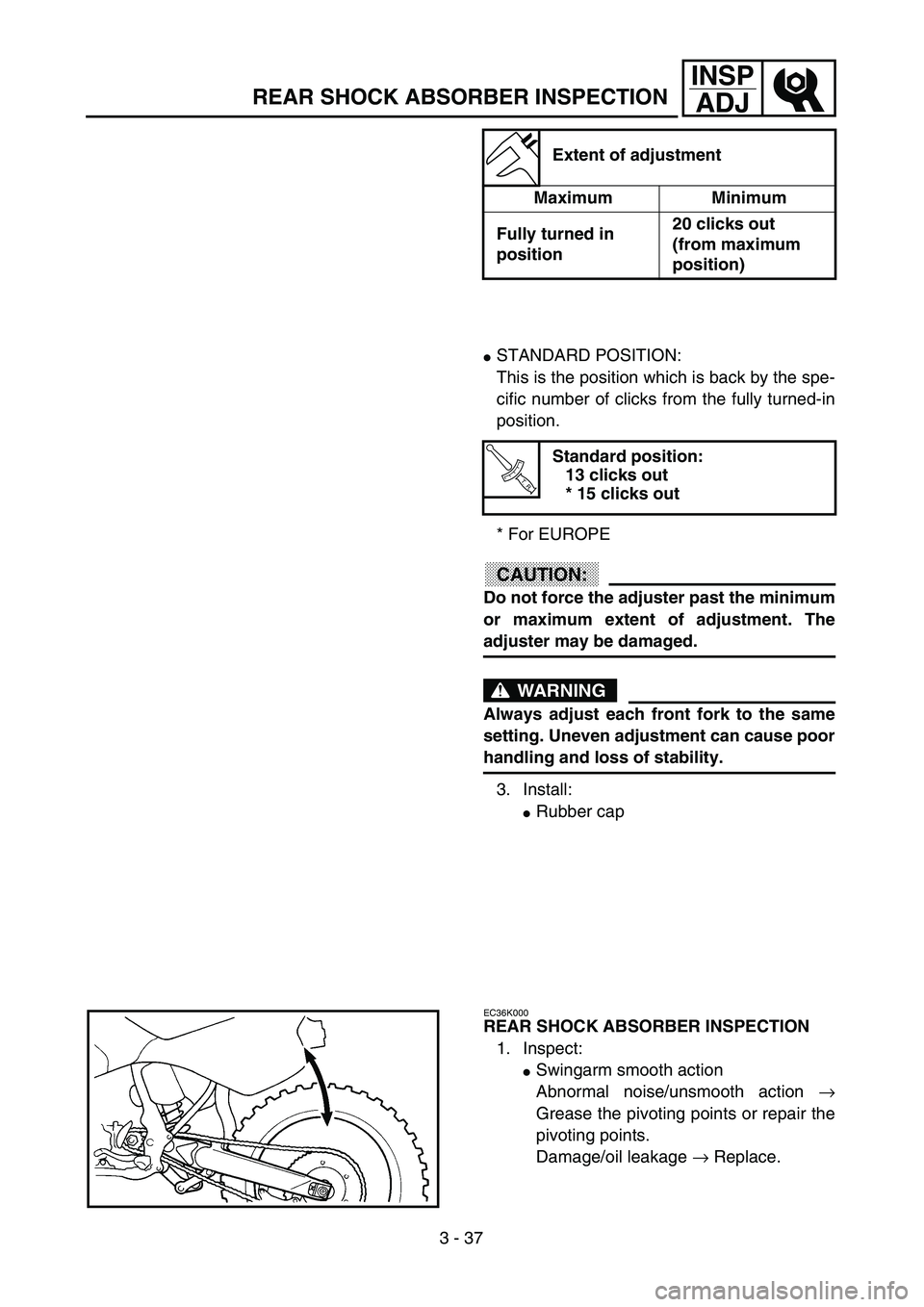

REAR SHOCK ABSORBER INSPECTION
Extent of adjustment
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position.
* For EUROPE
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
WARNING
Always adjust each front fork to the same
setting. Uneven adjustment can cause poor
handling and loss of stability.
3. Install:
Rubber cap
T R..
Standard position:
13 clicks out
* 15 clicks out
EC36K000
REAR SHOCK ABSORBER INSPECTION
1. Inspect:
Swingarm smooth action
Abnormal noise/unsmooth action →
Grease the pivoting points or repair the
pivoting points.
Damage/oil leakage → Replace.

INSP
ADJ

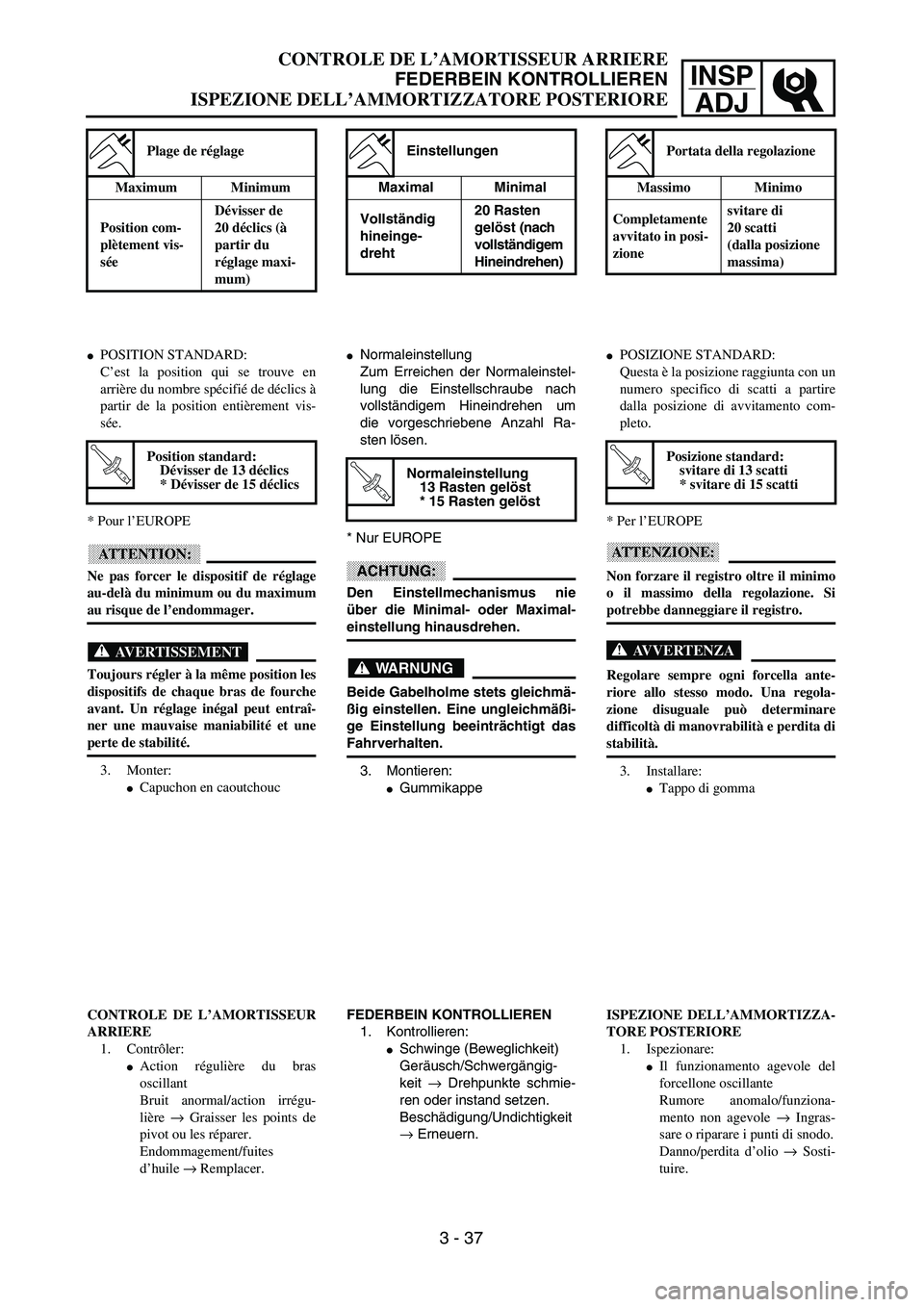

CONTROLE DE L’AMORTISSEUR ARRIERE
FEDERBEIN KONTROLLIEREN
ISPEZIONE DELL’AMMORTIZZATORE POSTERIORE
Einstellungen
Maximal Minimal
Vollständig
hineinge-
dreht20 Rasten
gelöst (nach
vollständigem
Hineindrehen)
Normaleinstellung
Zum Erreichen der Normaleinstel-
lung die Einstellschraube nach
vollständigem Hineindrehen um
die vorgeschriebene Anzahl Ra-
sten lösen.
* Nur EUROPE
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen.
WARNUNG
Beide Gabelholme stets gleichmä-
ßig einstellen. Eine ungleichmäßi-
ge Einstellung beeinträchtigt das
Fahrverhalten.
3. Montieren:
Gummikappe
T R..
Normaleinstellung
13 Rasten gelöst
* 15 Rasten gelöst
FEDERBEIN KONTROLLIEREN
1. Kontrollieren:
Schwinge (Beweglichkeit)
Geräusch/Schwergängig-
keit → Drehpunkte schmie-
ren oder instand setzen.
Beschädigung/Undichtigkeit
→ Erneuern.
Plage de réglage
Maximum Minimum
Position com-
plètement vis-
séeDévisser de
20 déclics (à
partir du
réglage maxi-
mum)
POSITION STANDARD:
C’est la position qui se trouve en
arrière du nombre spécifié de déclics à
partir de la position entièrement vis-
sée.
* Pour l’EUROPE
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà du minimum ou du maximum
au risque de l’endommager.
AVERTISSEMENT
Toujours régler à la même position les
dispositifs de chaque bras de fourche
avant. Un réglage inégal peut entraî-
ner une mauvaise maniabilité et une
perte de stabilité.
3. Monter:
Capuchon en caoutchouc
T R..
Position standard:
Dévisser de 13 déclics
* Dévisser de 15 déclics
CONTROLE DE L’AMORTISSEUR
ARRIERE
1. Contrôler:
Action régulière du bras
oscillant
Bruit anormal/action irrégu-
lière → Graisser les points de
pivot ou les réparer.
Endommagement/fuites
d’huile → Remplacer.
Portata della regolazione
Massimo Minimo
Completamente
avvitato in posi-
zionesvitare di
20 scatti
(dalla posizione
massima)
POSIZIONE STANDARD:
Questa è la posizione raggiunta con un
numero specifico di scatti a partire
dalla posizione di avvitamento com-
pleto.
* Per l’EUROPE
ATTENZIONE:
Non forzare il registro oltre il minimo
o il massimo della regolazione. Si
potrebbe danneggiare il registro.
AVVERTENZA
Regolare sempre ogni forcella ante-
riore allo stesso modo. Una regola-
zione disuguale può determinare
difficoltà di manovrabilità e perdita di
stabilità.
3. Installare:
Tappo di gomma
T R..
Posizione standard:
svitare di 13 scatti
* svitare di 15 scatti
ISPEZIONE DELL’AMMORTIZZA-
TORE POSTERIORE
1. Ispezionare:
Il funzionamento agevole del
forcellone oscillante
Rumore anomalo/funziona-
mento non agevole → Ingras-
sare o riparare i punti di snodo.
Danno/perdita d’olio → Sosti-
tuire.
3 - 37

3 - 38
INSP
ADJREAR SHOCK ABSORBER SPRING PRELOAD
ADJUSTMENT
EC36M013
REAR SHOCK ABSORBER SPRING
PRELOAD ADJUSTMENT
1. Elevate the rear wheel by placing the
suitable stand under the engine.
2. Remove:
Rear frame
3. Loosen:
Locknut 1
4. Adjust:
Spring preload
By turning the adjuster 2.
* For EUROPE
NOTE:
Be sure to remove all dirt and mud from
around the locknut and adjuster before
adjustment.
The length of the spring (installed) changes
1.5 mm (0.06 in) per turn of the adjuster.
CAUTION:
Never attempt to turn the adjuster beyond
the maximum or minimum setting.
5. Tighten:
Locknut
6. Install:
Rear frame Stiffer →Increase the spring preload.
(Turn the adjuster 2 in.)
Softer →Decrease the spring preload.
(Turn the adjuster 2 out.)
Spring length (installed) a:
Standard length Extent of adjustment
246.5 mm (9.70 in)
*262 mm (10.31 in)240.5 ~ 258.5 mm
(9.47 ~ 10.18 in)
*255.5 ~ 273.5 mm
(10.06 ~ 10.77 in)
T R..29 Nm (2.9 m · kg, 21 ft · lb)

INSP
ADJ

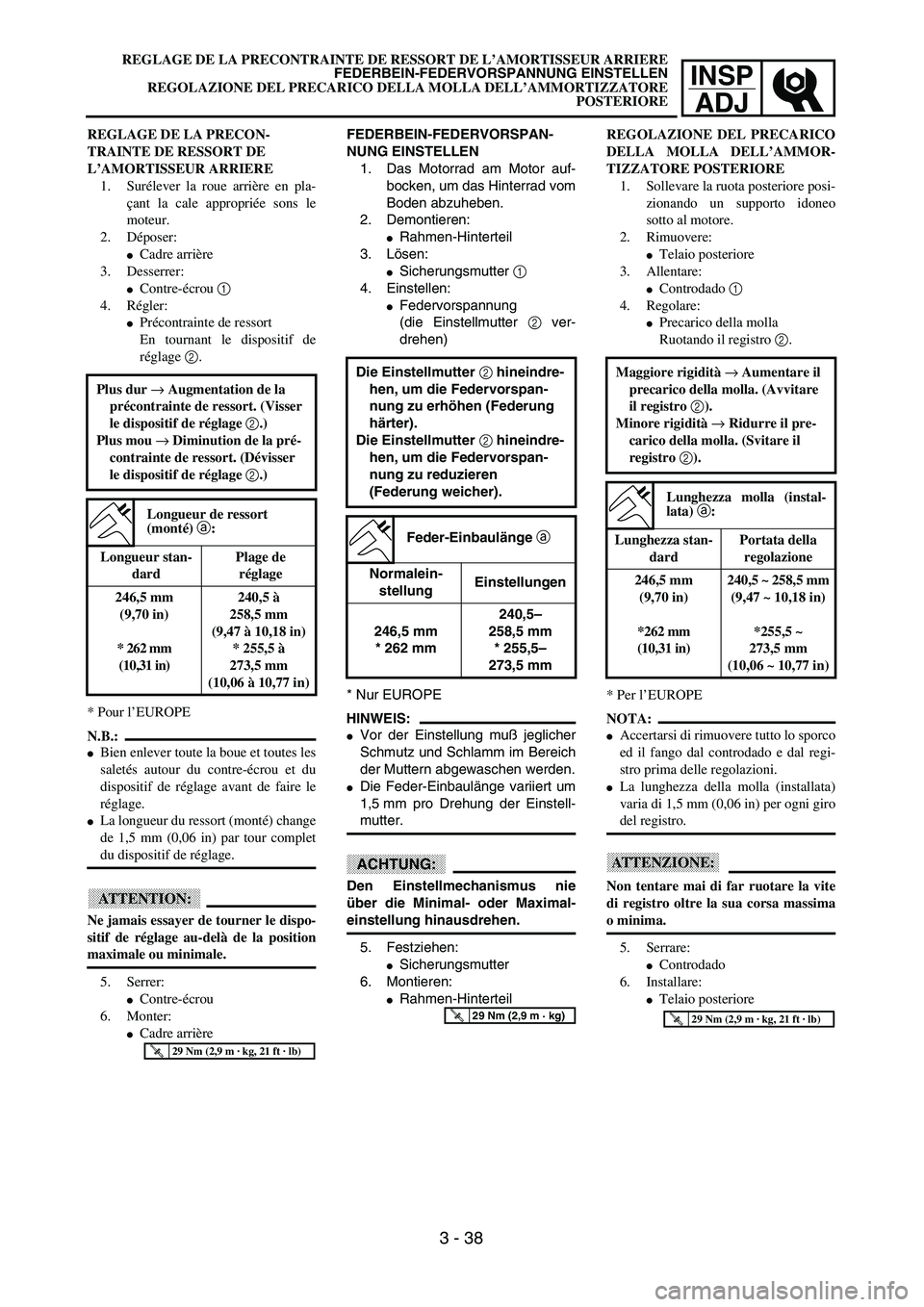

REGLAGE DE LA PRECONTRAINTE DE RESSORT DE L’AMORTISSEUR ARRIERE
FEDERBEIN-FEDERVORSPANNUNG EINSTELLEN
REGOLAZIONE DEL PRECARICO DELLA MOLLA DELL’AMMORTIZZATORE
POSTERIORE
FEDERBEIN-FEDERVORSPAN-
NUNG EINSTELLEN
1. Das Motorrad am Motor auf-
bocken, um das Hinterrad vom
Boden abzuheben.
2. Demontieren:
Rahmen-Hinterteil
3. Lösen:
Sicherungsmutter 1
4. Einstellen:
Federvorspannung
(die Einstellmutter 2 ver-
drehen)
* Nur EUROPE
HINWEIS:
Vor der Einstellung muß jeglicher
Schmutz und Schlamm im Bereich
der Muttern abgewaschen werden.
Die Feder-Einbaulänge variiert um
1,5 mm pro Drehung der Einstell-
mutter.
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen.
5. Festziehen:
Sicherungsmutter
6. Montieren:
Rahmen-Hinterteil Die Einstellmutter 2 hineindre-
hen, um die Federvorspan-
nung zu erhöhen (Federung
härter).
Die Einstellmutter 2 hineindre-
hen, um die Federvorspan-
nung zu reduzieren
(Federung weicher).
Feder-Einbaulänge a
Normalein-
stellungEinstellungen
246,5 mm
* 262 mm240,5–
258,5 mm
* 255,5–
273,5 mm
T R..29 Nm (2,9 m · kg)
REGLAGE DE LA PRECON-
TRAINTE DE RESSORT DE
L’AMORTISSEUR ARRIERE
1. Surélever la roue arrière en pla-
çant la cale appropriée sons le
moteur.
2. Déposer:
Cadre arrière
3. Desserrer:
Contre-écrou 1
4. Régler:
Précontrainte de ressort
En tournant le dispositif de
réglage 2.
* Pour l’EUROPE
N.B.:
Bien enlever toute la boue et toutes les
saletés autour du contre-écrou et du
dispositif de réglage avant de faire le
réglage.
La longueur du ressort (monté) change
de 1,5 mm (0,06 in) par tour complet
du dispositif de réglage.
ATTENTION:
Ne jamais essayer de tourner le dispo-
sitif de réglage au-delà de la position
maximale ou minimale.
5. Serrer:
Contre-écrou
6. Monter:
Cadre arrière Plus dur → Augmentation de la
précontrainte de ressort. (Visser
le dispositif de réglage 2.)
Plus mou → Diminution de la pré-
contrainte de ressort. (Dévisser
le dispositif de réglage 2.)
Longueur de ressort
(monté) a:
Longueur stan-
dardPlage de
réglage
246,5 mm
(9,70 in)
* 262 mm
(10,31 in)240,5 à
258,5 mm
(9,47 à 10,18 in)
* 255,5 à
273,5 mm
(10,06 à 10,77 in)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
REGOLAZIONE DEL PRECARICO
DELLA MOLLA DELL’AMMOR-
TIZZATORE POSTERIORE
1. Sollevare la ruota posteriore posi-
zionando un supporto idoneo
sotto al motore.
2. Rimuovere:
Telaio posteriore
3. Allentare:
Controdado 1
4. Regolare:
Precarico della molla
Ruotando il registro 2.
* Per l’EUROPE
NOTA:
Accertarsi di rimuovere tutto lo sporco
ed il fango dal controdado e dal regi-
stro prima delle regolazioni.
La lunghezza della molla (installata)
varia di 1,5 mm (0,06 in) per ogni giro
del registro.
ATTENZIONE:
Non tentare mai di far ruotare la vite
di registro oltre la sua corsa massima
o minima.
5. Serrare:
Controdado
6. Installare:
Telaio posteriore Maggiore rigidità → Aumentare il
precarico della molla. (Avvitare
il registro 2).
Minore rigidità → Ridurre il pre-
carico della molla. (Svitare il
registro 2).
Lunghezza molla (instal-
lata) a:
Lunghezza stan-
dardPortata della
regolazione
246,5 mm
(9,70 in)
*262 mm
(10,31 in)240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)
*255,5 ~
273,5 mm
(10,06 ~ 10,77 in)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
3 - 38

3 - 39
INSP

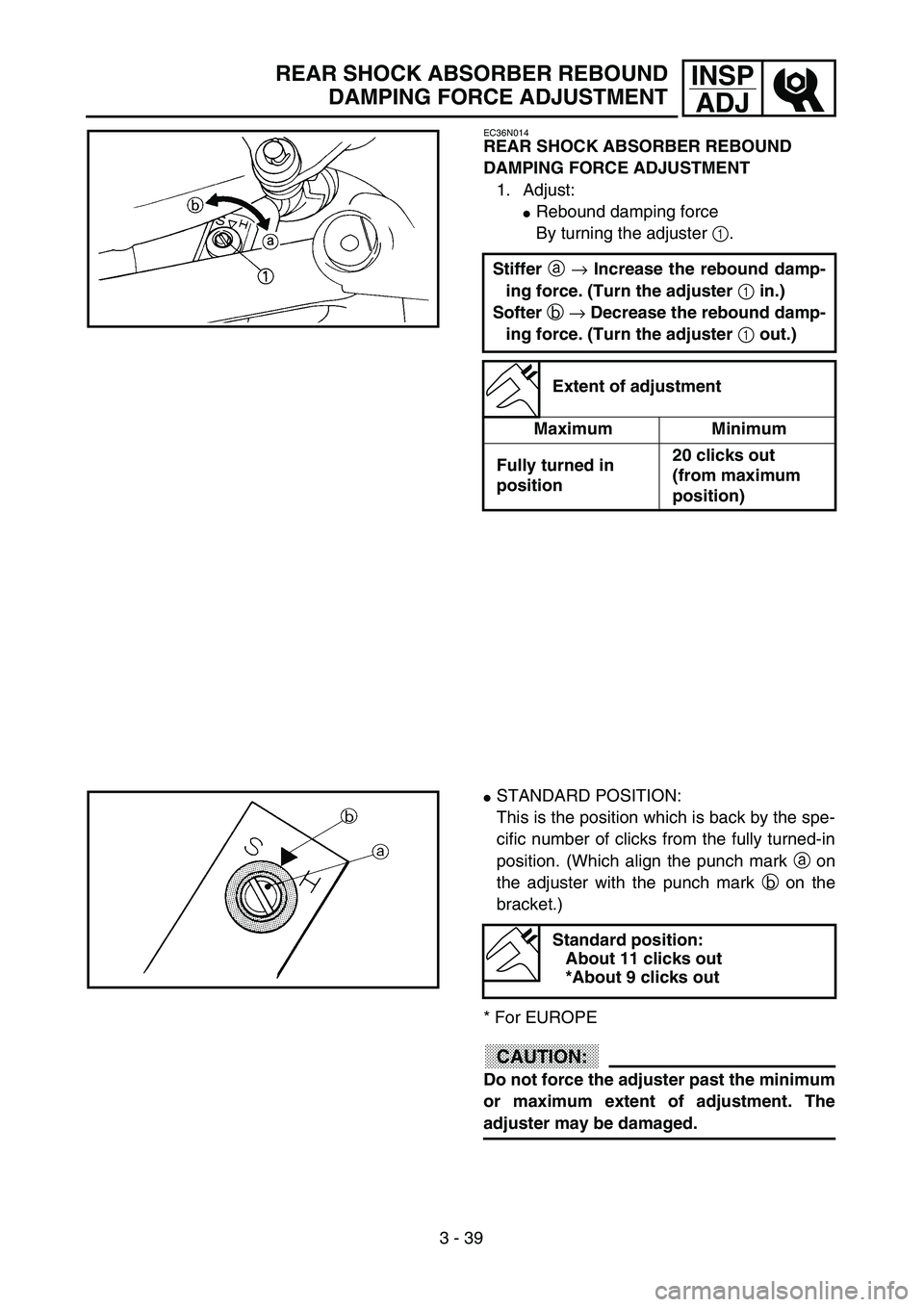

ADJREAR SHOCK ABSORBER REBOUND
DAMPING FORCE ADJUSTMENT
EC36N014
REAR SHOCK ABSORBER REBOUND
DAMPING FORCE ADJUSTMENT
1. Adjust:
Rebound damping force
By turning the adjuster 1.
Stiffer a → Increase the rebound damp-
ing force. (Turn the adjuster 1 in.)
Softer b → Decrease the rebound damp-
ing force. (Turn the adjuster 1 out.)
Extent of adjustment
Maximum Minimum
Fully turned in
position20 clicks out
(from maximum
position)
STANDARD POSITION:
This is the position which is back by the spe-
cific number of clicks from the fully turned-in
position. (Which align the punch mark a on
the adjuster with the punch mark b on the
bracket.)
* For EUROPE
CAUTION:
Do not force the adjuster past the minimum
or maximum extent of adjustment. The
adjuster may be damaged.
Standard position:
About 11 clicks out
*About 9 clicks out
